Что нужно знать о системе рециркуляции воздуха лады приоры

Распиновка разъёма щитка приборов Лада Приора

Информативный щиток, установленный на приборной панели, содержит больше всего данных.

Каждое вспомогательное устройство подсоединено на щитке к контрольным лампам. За работой всех устройств следит компьютерный чип. Его миссия — управление работой панели в соответствии с его программной прошивкой. Все элементы данного устройства смонтированы на электронной плате, на которую нанесены соединительные дорожки: микросхема с ЭБУ, ЖК монитор, сопротивления, транзисторы, гнездо разъема для жгута проводки. В разъеме для подключения панели приборов 32 ячейки.

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

Распиновка на левую переднюю дверь

Большинство современных транспортных средств оборудуется множеством систем, обеспечивающих комфорт водителю, одним из которых является модуль двери водителя.

Функция блока кнопок, размещенных на двери водителя — управление передними стеклоподъемниками и наружными зеркалами, а также автоблокировкой дверей автомобиля. Установленный вспомогательный левый задний жгут проводов (номерная маркировка 21703-724551-90) идет в сборе с контактными носителями, изготовленными из электропроводящих материалов.

№ контакта	Расшифровка
1	Разъем дополнительного заднего левого жгута к жгуту заднему
2	Разъем заднего левого жгута к переднему левому динамику
3	Электропривод стеклоподъемника
4	Модуль управления подлокотника
5	Электропривод блокировки левой передней двери
6	Фишка управления наружным левым зеркалом заднего вида

Система рециркуляции воздуха салона

Справочная информация из Руководства по эксплуатации:

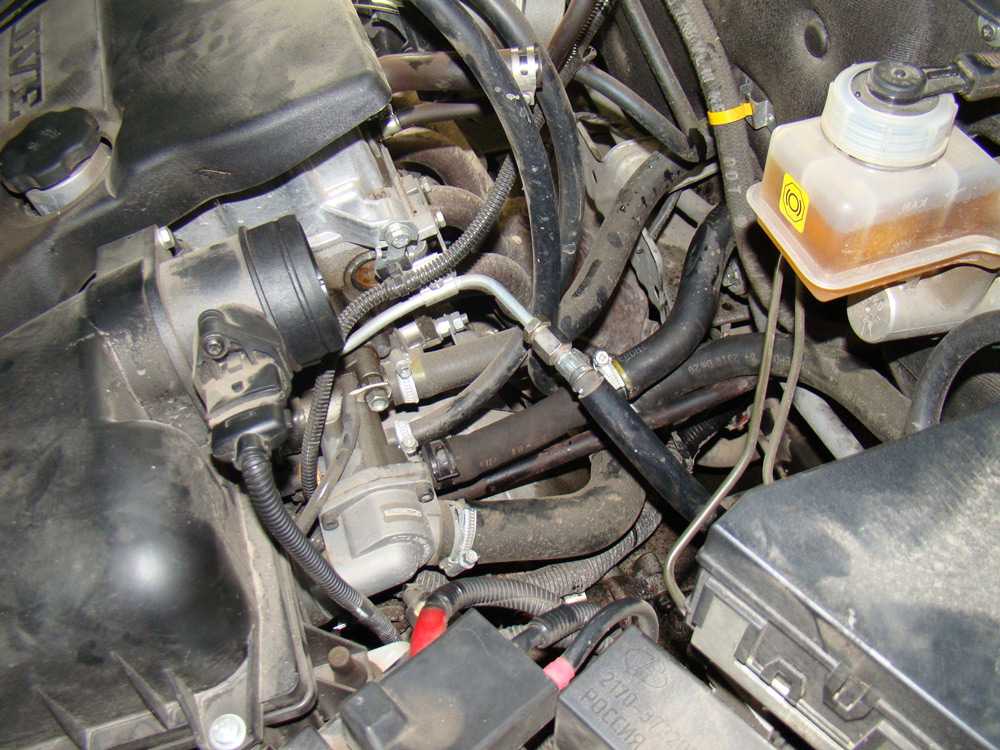

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

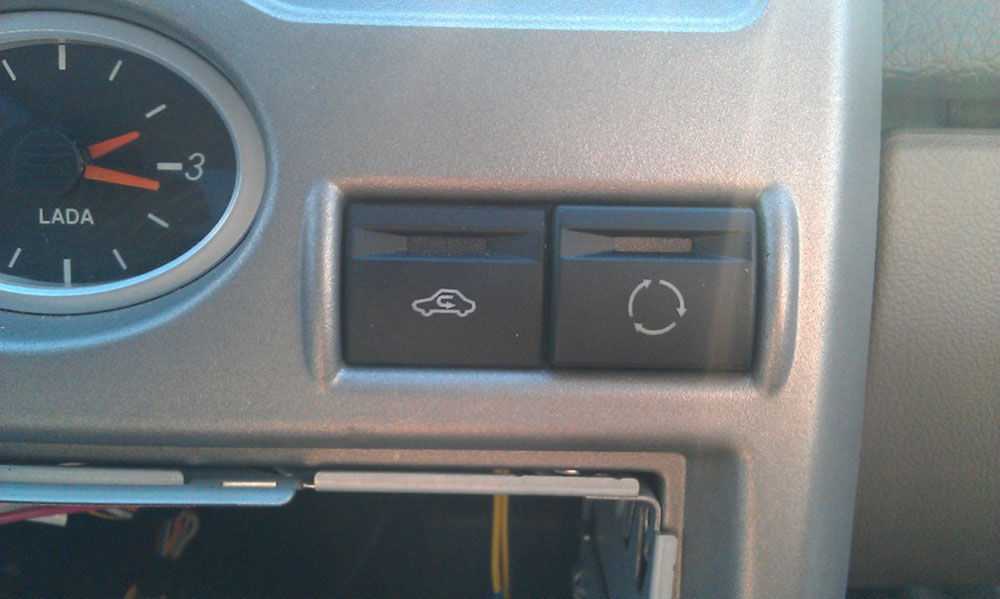

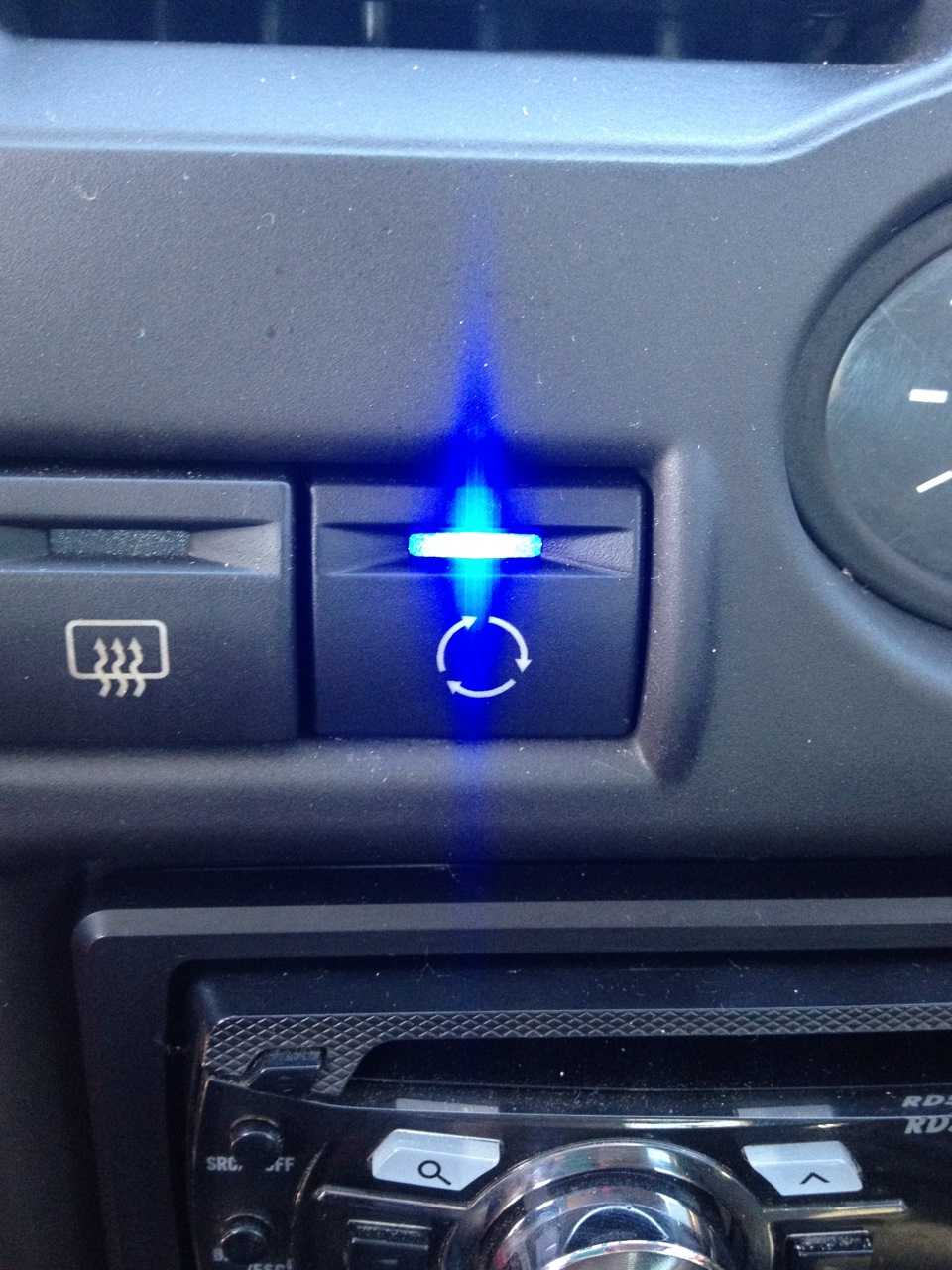

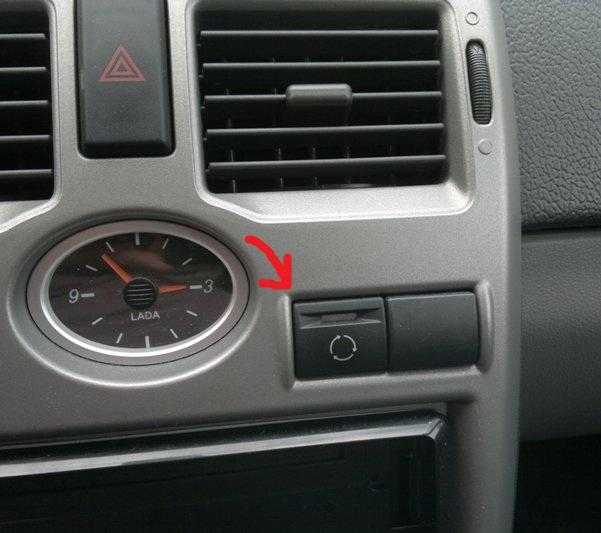

Кнопка включения рециркуляции воздуха

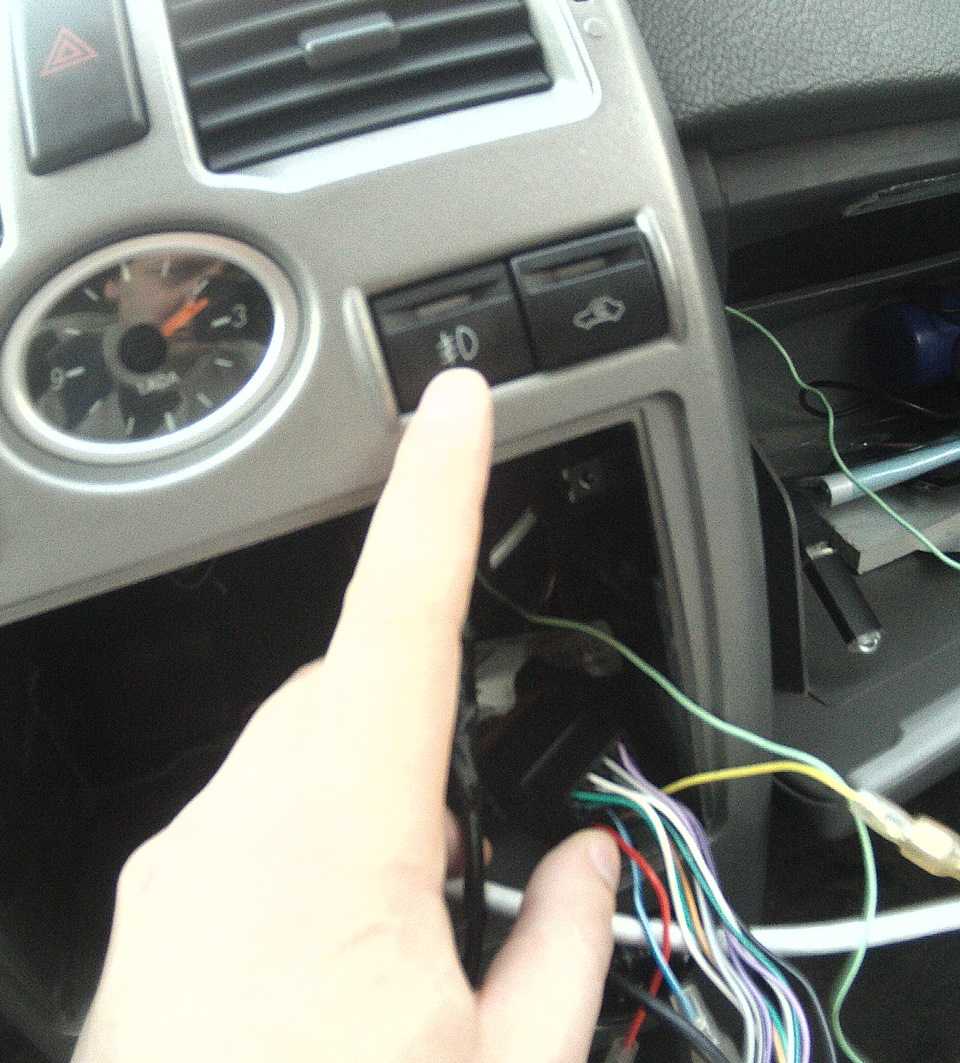

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я. Сделаю.

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

Не работает привод заслонки

Схема печки Приора

Что входит в систему отопления

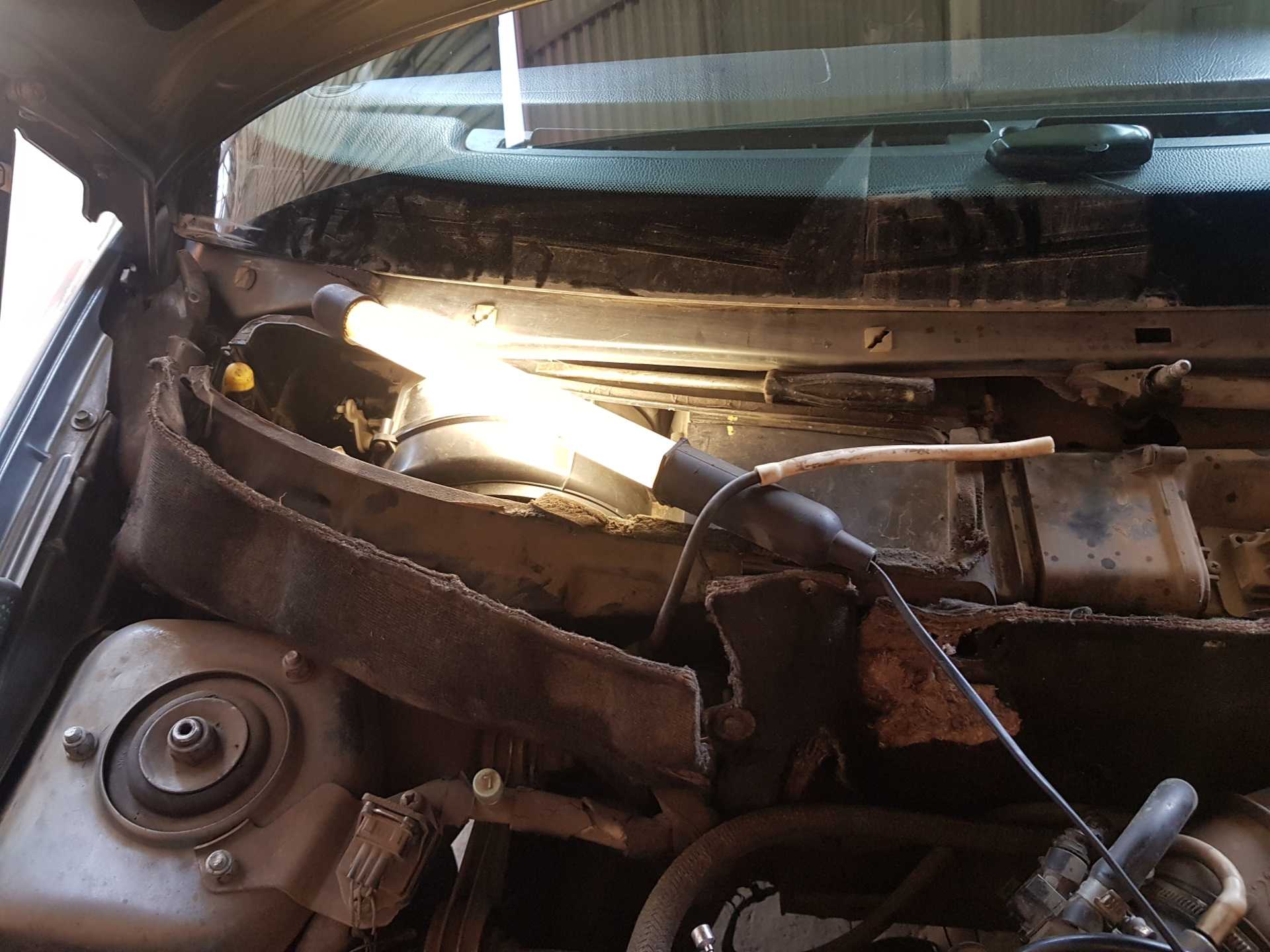

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

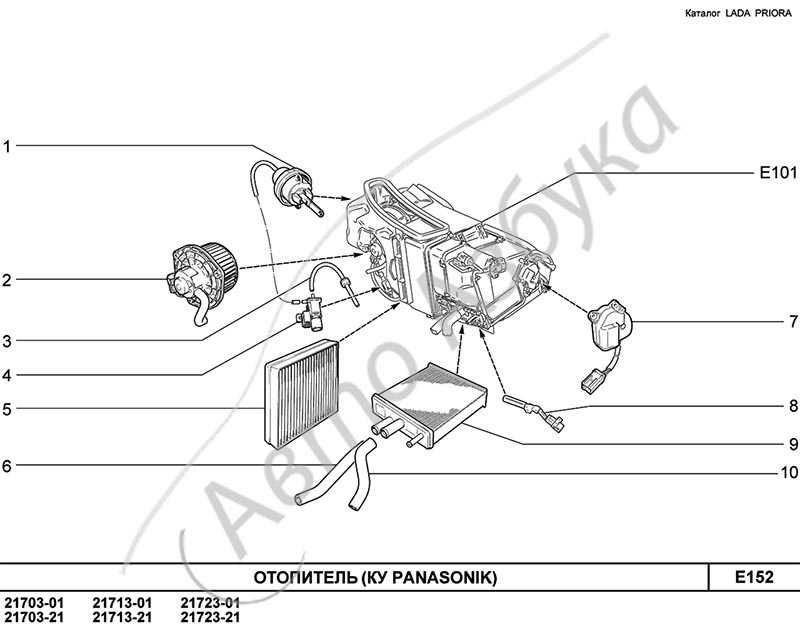

Конструкция печки Приора состоит из ряда элементов:

• крышка от фильтра;
• фильтр, который используется для отопления и вентиляции;
• корпус с отопителя;
• микромоторедуктор;
• радиатор;
• дополнительный резистор на вентиляторе;

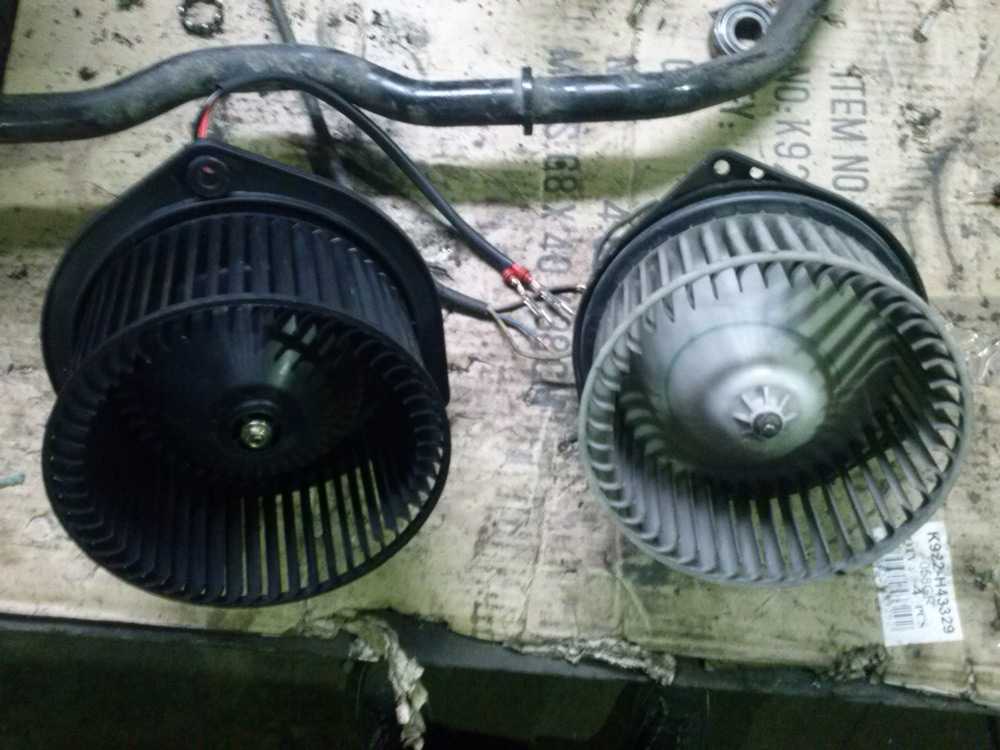

• вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

1. Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
2. Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
3. Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
4. Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
5. Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

• воздуховоды с бокового дефлектора и обдува стёкол;
• воздухораспределительный корпус;
• заслонка;
• моторедуктор заслонок;
• воздуховод для обдува ног.

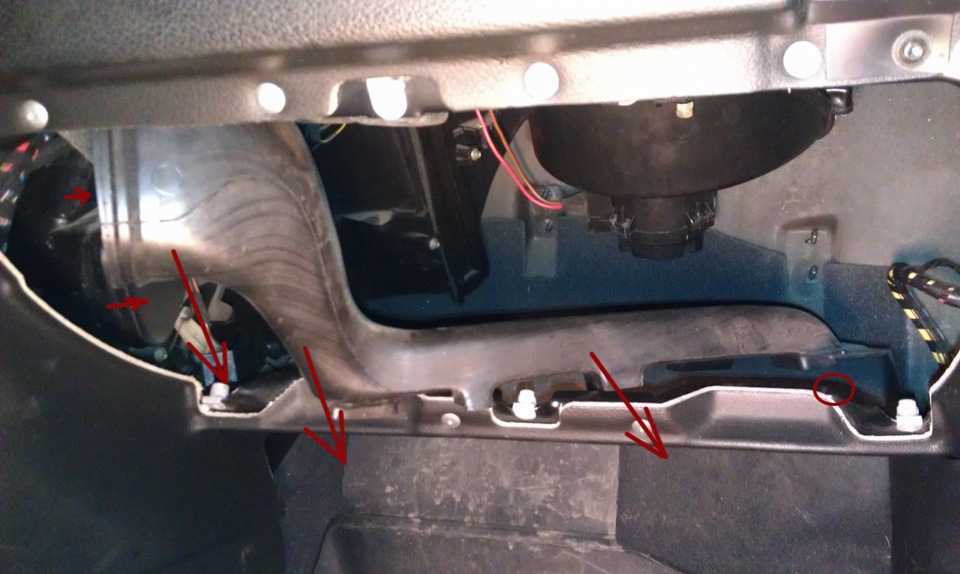

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Не работает привод заслонки

Проверить, работает ли клапан рециркуляции Приора (на автомобилях с климатической системой «Панасоник»), с помощью просмотра ошибок в работе системы нельзя – соответствующие коды просто не предусмотрены. Поэтому необходимо выполнить следующие действия в соответствии с алгоритмом, описанным в диагностической карте:

• измерить посредством мультиметра уровень напряжения между массой и контактом № 1, идущим к клавише включения режима;
• если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на участке выключателя рециркуляции;
• в противном случае нужно измерить напряжение между массой и контактом № 2 кнопки включения рециркуляции при её нажатом положении;
• если измеренное значение равно напряжению бортовой сети – неисправен сам выключатель, и тогда он подлежит замене;
• в противном случае мультиметром измеряем состояние клавиши рециркуляции;
• если значение равно напряжению бортовой сети – имеется разрыв в цепи на участке между клавишей включения режима и контроллером отопителя САУКУ;
• если нет – переходим к измерению напряжения на участке между массой и контактом № 1 электромагнитного клапана заслонки (кнопка включения режима рециркуляции должна быть нажата);
• если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на данном участке;
• в противном случае имеет место быть обрыв электрической цепи массы клапана привода заслонки.

Распиновка кнопки рециркуляции Приора подробно описана в принципиальной схеме климатической установки «Панасоник». Если неисправность рециркуляции вызвана не обрывом цепи или поломкой самого электромагнитного клапана, а неисправностью заслонки, её замена для неподготовленного автовладельца может оказаться мероприятием достаточно сложным.

Если ехать на автосервис, это влетит в копеечку (порядка 10 тысяч рублей), поскольку мастера скажут, что необходимо снимать всю печку, сливать антифриз и к тому же удалять из системы кондиционирования фреон. Сделать это можно и самостоятельно, причём без слива тосола и откачки хладагента. Поэтому имеет смысл описать процедуру замены вакуумного привода, если не работает заслонка рециркуляции воздуха салона Приора:

для начала потребуется Г-образная отвёртка – в магазинах она не продаётся, но изготовить её несложно, подогнув любую имеющуюся, изготовленную из достаточно мягкого металла

Откручиваем ею нижний саморез, расположенный очень неудобно – там имеется отверстие, достаточное, чтобы просунуть руку и произвести необходимые манипуляции;

верхний саморез спрятан за пластиком корпуса печки – его нужно просверлить точно напротив самореза;
отсоединяем тягу заслонки, для чего её нужно с небольшим усилием потянуть влево;
теперь привод свободен, остаётся его вытащить (отвести немного влево и надавить в направлении моторного отсека – он должен упасть вниз), вытаскивать нужно осторожно, поскольку он может цепляться за окружающие детали;

процедура вставки нового вакуумного привода тоже достаточно утомительна – для начала пробуем вставить клапан на штатное место;
второй шаг – попасть трубкой привода в отверстие, расположенное в нижней части отопителя;
надеваем шланг на сам клапан;

Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно.

Не работает привод заслонки

Проверить, работает ли клапан рециркуляции Приора (на автомобилях с климатической системой «Панасоник»), с помощью просмотра ошибок в работе системы нельзя – соответствующие коды просто не предусмотрены. Поэтому необходимо выполнить следующие действия в соответствии с алгоритмом, описанным в диагностической карте:

• измерить посредством мультиметра уровень напряжения между массой и контактом № 1, идущим к клавише включения режима;
• если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на участке выключателя рециркуляции;
• в противном случае нужно измерить напряжение между массой и контактом № 2 кнопки включения рециркуляции при её нажатом положении;
• если измеренное значение равно напряжению бортовой сети – неисправен сам выключатель, и тогда он подлежит замене;
• в противном случае мультиметром измеряем состояние клавиши рециркуляции;
• если значение равно напряжению бортовой сети – имеется разрыв в цепи на участке между клавишей включения режима и контроллером отопителя САУКУ;
• если нет – переходим к измерению напряжения на участке между массой и контактом № 1 электромагнитного клапана заслонки (кнопка включения режима рециркуляции должна быть нажата);
• если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на данном участке;
• в противном случае имеет место быть обрыв электрической цепи массы клапана привода заслонки.

Распиновка кнопки рециркуляции Приора подробно описана в принципиальной схеме климатической установки «Панасоник». Если неисправность рециркуляции вызвана не обрывом цепи или поломкой самого электромагнитного клапана, а неисправностью заслонки, её замена для неподготовленного автовладельца может оказаться мероприятием достаточно сложным.

Если ехать на автосервис, это влетит в копеечку (порядка 10 тысяч рублей), поскольку мастера скажут, что необходимо снимать всю печку, сливать антифриз и к тому же удалять из системы кондиционирования фреон. Сделать это можно и самостоятельно, причём без слива тосола и откачки хладагента. Поэтому имеет смысл описать процедуру замены вакуумного привода, если не работает заслонка рециркуляции воздуха салона Приора:

для начала потребуется Г-образная отвёртка – в магазинах она не продаётся, но изготовить её несложно, подогнув любую имеющуюся, изготовленную из достаточно мягкого металла

Откручиваем ею нижний саморез, расположенный очень неудобно – там имеется отверстие, достаточное, чтобы просунуть руку и произвести необходимые манипуляции;
верхний саморез спрятан за пластиком корпуса печки – его нужно просверлить точно напротив самореза; отсоединяем тягу заслонки, для чего её нужно с небольшим усилием потянуть влево; теперь привод свободен, остаётся его вытащить (отвести немного влево и надавить в направлении моторного отсека – он должен упасть вниз), вытаскивать нужно осторожно, поскольку он может цепляться за окружающие детали;
процедура вставки нового вакуумного привода тоже достаточно утомительна – для начала пробуем вставить клапан на штатное место; второй шаг – попасть трубкой привода в отверстие, расположенное в нижней части отопителя; надеваем шланг на сам клапан; закручиваем саморезы в обратной последовательности (с нижним придётся повозиться, поэтому можно его и не закручивать – клапан и без нижнего самореза будет удерживаться вполне надёжно)

Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно.

Источник

Особенности конструкции и преимущества системы

Из отопителя воздух вентилятором подаётся в распределитель, где на входе посредством кривизны верхней стенки образована камера смешивания разных по температуре потоков воздуха.

Для подачи воздуха в воздухопроводы вентиляции к боковым дефлекторам в полукорпусах имеются овальные боковые отверстия и отсекающие спойлеры.

Воздухопровод обогрева стёкол и центральный канал вентиляции образован внутренними поверхностями каркаса панели приборов и каркаса мягкой накладки ПП, соединяемые посредством сварки. Для разделения потока влево и вправо на стёкла используется спойлер, устанавливаемый между каркасами ПП и накладки ПП. Спойлер изолирует каналы обогрева стёкол и центральный канал вентиляции. Соединение спойлера с каркасом ПП посредством сварки.

Каналы выдувных воздухопроводов вентиляции оптимизированы для снижения шума.

Накладка панели приборов (дефростер) имеет оптимальный угол наклона канала к поверхности ветрового стекла (23º), уменьшена ширина канала до 8 мм., направляющие спойлеры и лопатки в канале дефростера обеспечивают эффективное размораживание и распотевание ветрового стекла.

Между передней кромкой заслонки обогрева ветрового стекла и корпусом распределителя в положении «вентиляция» и « в ноги» имеется зазор, через который осуществляется подача (поддув) воздуха на стекла.

Центральное и боковые сопла вентиляции снабжены заслонками, позволяющими надёжно перекрывать каналы и эффективно перераспределять при необходимости потоки в нужных направлениях, например – на стекло, или весь воздух в ноги и т. п.

Для снижения потерь в туннеле пола канал оптимизирован, введены направляющие спойлеры воздушного потока в каналы воздухопроводов обогрева ног задних пассажиров, боковые вырезы в облицовке туннеля пола в соединении с воздухопроводами уплотнены посредством фланцев и введения крепления по месту вырезов.

Задний срез воздухопроводов обогрева ног приподнят над резиновыми ковриками.

Все вышеперечисленные особенности конструкции деталей и узлов системы вентиляции и обогрева с панелью приборов 2170 позволяют:

1. снизить потери воздушного потока в каналах;
2. снизить шум;
3. обеспечить наиболее эффективное размораживание и обдув стёкол;
4. выровнять потоки по вертикальным и горизонтальным плоскостям в салоне;
5. обеспечить требуемый перепад температур в зонах «голова-ноги»;
6. повысить потребительские свойства.

Отсутствие в конструкции массивного литьевого воздухопровода вентиляции по сравнению с панелью приборов 2110 и 2112, использование облегчённых тонкостенных выдувных воздухопроводов и лёгких деталей, типа накладки-дефростера, снижают массу изделия в целом.

Источник

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски.

От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

• 1-3 – контактная группа переднего жгута;
• 4 – подача напряжения к соединителю кормовой части;
• 5 – подача питания от панели предохранителей;
• 6 – контактная группа стопов;
• 7 – индикация приборной доски;
• 8 – контроль осветителей;
• 9 – контактная группа аварийных подушек;
• 10 – клаксон;
• 11 – питание диагностического блока;
• 12 – управление бортового ПК;
• 13 – контроллер катушки зажигания;
• 14 и15 – подача напряжения на БУ ЭУР;
• 16 – контроль оборудования электростеклоподъемников;
• 17 – реле аварийной сигнализации;
• 18 – регулятор дворников;
• 19 – распределитель потока воздуха системы вентиляции;
• 20 – печка;
• 21 – привод отопителя;
• 22 – подогрев заднего ветрового окна;
• 23 – бортовые часы;
• 24-25 – подключение радио;
• 26 – кнопка аварийки;
• 27 – подсветка бардачка;
• 28 – кнопка управления подсветкой вещевого ящика;
• 29 – пучок проводки на зажигание;
• 30 – на плату управления аварийной подушкой.

Достоинства

Режим рециркуляции позволяет максимально быстро снизить температуру в ВАЗ 2110, за счет слаженной работы механизмов (клапан-электропривод). Это реализуется за счет длительного прогона воздуха через комплекс климат контроля, температура которого намного ниже, чем снаружи машины.

Охлаждение в ВАЗ модели 2110 за счет рециркуляции экономически выгодно, т.к. расходы энергии на запуск привода компрессора вдове меньше, чем во время забора воздуха снаружи.

Кондиционер в ВАЗ 2110

Активируя рециркуляцию, исключается возможность проникновения в салон ВАЗ 2110 цветочной пыльцы, неприятные запахи и газы.

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования. Соответственно, он не охлаждается зимой и не нагревается летом за счёт смешивания с внешним потоком, то есть его температура практически сразу становится оптимальной.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

• движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
• движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
• езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
• движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
• если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Отметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится. С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта	Расшифровка
1	Питание ЭБУ
2	Присоединение колодки жгута системы зажигания к жгуту приборной панели
3	Блок предохранителей
4	Измерительный прибор определения скорости движения
5	Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6	Индикатор аварийной контрольной лампы давления масла
7	Сенсор ДПДЗ
8	Сенсор ДТОЖ
9	Индикатор температуры охлаждающей жидкости
10	MAF-сенсор (ДМРВ)
11	Клапан холостого хода (КХХ)
12	Основное реле топливного насоса
13	Предохранитель цепи питания, отвечающий за бензонасос
14	Реле стартера
15	Предохранитель реле стартера (15А)
16	Плавкая вставка ЭБУ
17	Датчик положения коленчатого вала ( ДПКВ)
18	Кислородный датчик
19	Датчик фазы распредвала
20	Датчик определения уровня детонации
21	Электромагнитный клапан продувки фильтра и улавливания паров
22	Лямбда-зонд
23	Питание модуля электронного зажигания
24	Подача напряжения на свечи зажигания
25	Питание топливного инжектора
26	Колодка жгута от катушки зажигания к жгуту ЭСУД
27	Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28	Разъем компьютера двигателя к системе впрыска
29	Колодка жгута системы впрыска к жгуту системы зажигания
А	На клемму (+) АБ
В1, В2	Места крепления заземляющих проводов системы зажигания
С1	Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут форсунок, 11186-3724036.

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования. Соответственно, он не охлаждается зимой и не нагревается летом за счёт смешивания с внешним потоком, то есть его температура практически сразу становится оптимальной.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

• движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
• движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
• езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
• движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
• если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Отметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится. С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Жгут проводки передней пассажирской двери

Электропроводка левой и правой передней двери авто различается дополнительными кнопками управления зеркалами и стеклоподъемниками на водительской двери.

Заводской оригинальный жгут проводов передней пассажирской двери под номером 21703-3724550 -90 дублирует подачу питания от центральной передней клавишной панели пассажирской двери.

Из жгута выводится 7 разъемов.

№ контакта	Расшифровка
1	Разъем правого заднего дополнительного жгута к жгуту заднему
2	Разъем заднего левого жгута к переднему динамику
3	Электродвигатель стеклоподъемника
4	Переключатель электрического подъемника стекла
5	электропривод блокировки двери переднего пассажира
6	Двигатель управляющий положением наружного правого зеркала и его подогревом
7	Разъем правого заднего дополнительного жгута к жгуту заднему

Рециркуляция воздуха в Приора: основные неисправности

Многие водители никогда не пользуются кнопкой включения рециркуляции просто потому, что, однажды опробовав этот режим в неподходящих условиях, не увидели в нём никаких преимуществ. Другие же пользуются кнопкой регулярно, хорошо представляя себе все локальные преимущества данного режима. Несмотря на простоту конструкции (система рециркуляции состоит из заслонки, перекрывающей доступ воздуха снаружи, и электромагнитного клапана, являющегося приводом заслонки), нередки случаи, когда на Приоре этот режим оказывается нерабочим. Причины неработоспособности системы соответственно могут заключаться либо в проблемах с клапаном, либо в нарушении целостности заслонки. Неисправной может быть и кнопка рециркуляции Приора.

Заклинивание заслонки происходит в тех случаях, когда, например, она покрылась ржавчиной из-за наличия в воздухе влаги. Отметим, что коррозионные процессы происходят только с заслонкой на системах кондиционирования нового образца, поскольку в этом случае она изготавливается из металла, а в качестве прокладки используется уплотнительная резинка. На моделях старого образца заслонка выполнена из пластика и защищена уплотнительным поролоном.

Чтобы выяснить, виновата ли в неработоспособности режима рециркуляции заслонка, следует вручную попробовать её пошевелить. Правда, для этого придётся разобрать дефлектор главной (центральной) панели. Если заслонка металлическая и рукой проворачивается, но с трудом (или если повернуть её не удаётся), причина действительно, кроется в наличии ржавчины. Вариантов решения проблемы два:

• попробовать обработать место, подвергшееся влиянию коррозии, составом VD-40;
• если результат оказался отрицательным или работоспособность заслонки возвращается на непродолжительное время – следует просто заменить эту деталь на новую.

Пластиковые же заслонки, хотя и не подвержены воздействию коррозии, тоже могут подклинивать из-за деформации, вызванной воздействием нагретого воздуха. В этом случае восстановить геометрию заслонки не удастся, а потому единственный выход – замена детали.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

1.18.1. Система рециркуляции воздуха

ОБЩИЕ СВЕДЕНИЯ

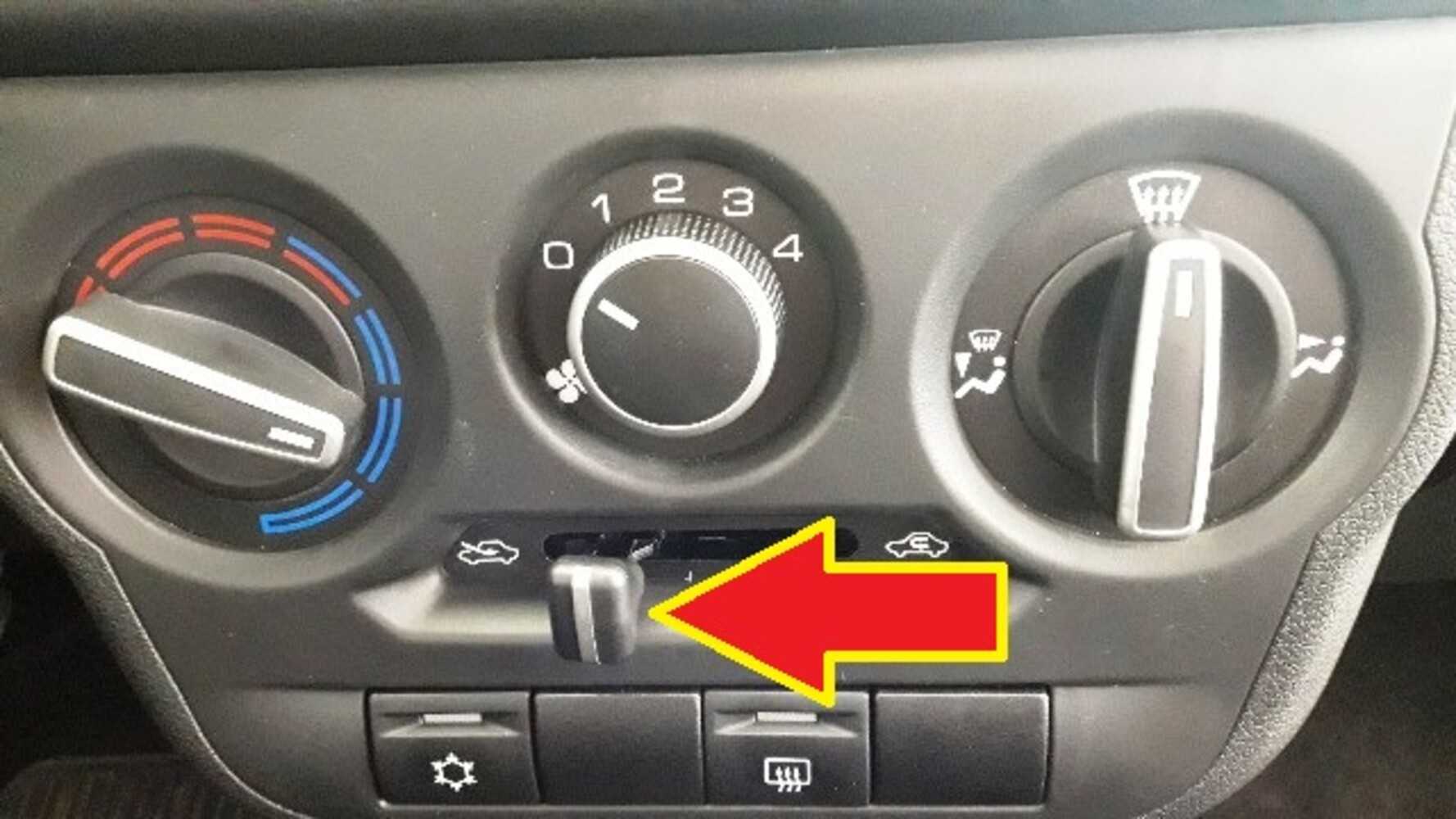

Переключатель под регулятором обдува: желтая контрольная лампа включения

Включать при проникновении запаха снаружи. Система циркуляции препятствует проникновению наружного воздуха, дополнительное включение обдува обеспечивает воздухообмен в салоне.

Систему циркуляции вследствие прогрессирующего ухудшения качества воздуха в салоне и повышения влажности включать только на короткое время.

Фильтр очистки воздуха

Очищает поступающий снаружи воздух от сажи, а также от пыльцы и спор.

Повернуть регулятор температуры влево, включить обдув.

Для максимального обдува верхнего пространства: регулятор распределителя воздуха поставить на , все сопла открыть.

Поток воздуха к заднему сидению: средние сопла направить друг к другу и слегка вверх.

Для обдува нижнего пространства: регулятор распределителя воздуха поставить на .

Для одновременного обдува верхнего и нижнего пространств: регулятор распределителя воздуха поставить на .

– через сопла к ветровому стеклу и к боковым стеклам; – к переднему и заднему нижнему пространству; – через боковые сопла обдува; – а также в любой комбинации.

Производительность нагрева зависит от температуры охлаждающей жидкости и устанавливается поэтому только при разогретом двигателе.

Для быстрого прогрева салона повернуть регулятор температуры вправо и включить стадию обдува 3, дополнительно на короткое время включить систему циркуляции.

Настроение, самочувствие и комфорт пассажиров в высокой степени зависят от правильной настройки систем вентиляции и обогрева.

Путем установки на обогрев нижнего пространства или и открытия по потребности средних сопел обдува можно добиться перепада температуры в салоне по принципу «голову в холоде, а ноги в тепле».

Обогрев нижнего пространства

Обогревающие каналы проложены также и к заднему нижнему пространству .

Повернуть регулятор температуры вправо, установить переключатель распределителя воздуха в положение , включить обдув, закрыть средние сопла обдува.

Удаление влаги и инея со стекол

Повернуть регулятор температуры и переключатель распределителя воздуха вправо, установить обдув на 4. Не включать систему циркуляции воздуха . Открыть по потребности боковые сопла обдува и направить их на боковое стекла, закрыть средние сопла обдува, включить обогрев заднего стекла.

Для одновременного прогрева нижнего пространства установить переключатель распределителя воздуха на .

Обогрев заднего стекла

Обогрев только при работающем двигателе.

Потянуть переключатель обдува. При включении загорится символ. Выключить, как только видимость станет свободной!

Обогрев наружного зеркала

Нажатием клавиши, обогрев зеркала включается.

Контрольная лампа включения рядом с клавишей.

Обогрев наружного зеркала отключается автоматически через прибл. 15 минут.

Электрический обогрев передних сидений

два переключателя справа около ручного тормоза:

левый = левое сидение; правый = правое сидение

Как устроена печка на Ладе Приора

На Ладе Приора имеется две системы, которые отвечают за создание и поддержание комфортных условий внутри салона. Это система отопления и система вентиляции, в состав которых входят следующие элементы:

• отопитель;
• вентилятор, который синхронизирован с печкой;
• температурный салонный датчик;
• воздухораспределительный корпус;
• дефлекторы.

Нагретый воздух поступает из отопителя в воздухораспределительный корпус, после чего направляется в соответствующие воздуховоды. Таким образом тепло распределяется по всему салону:

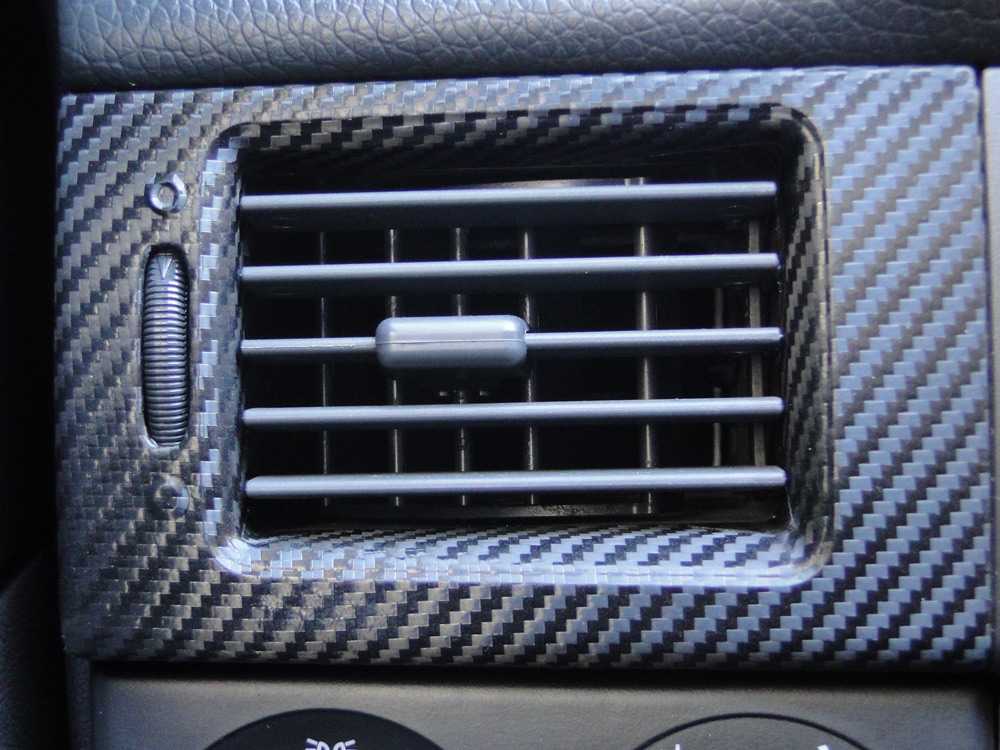

• к решёткам обдува на лобовом стекле и боковых окнах;
• к дефлекторам по центру и сбоку на приборной панели;
• на обогрев ног.
