Распиновка магнитолы хендай солярис

Инструкция (руководство) по эксплуатации Hyundai Solaris — Автосервис (ремонт) Киа, Хендай

Новости Главные Новости Hyundai Остальные. Отзывы Отзывы Solaris new Отзывы Solaris Эксплуатация Solaris new Solaris Противоугонные системы. Мануалы Регламент ТО Руководство по ремонту и обслуживанию new. Солярис новый кузов — все новости и подробности. Помогаю купить Solaris выгодно здесь! Эту рекламу можно отключить. Меню пользователя Руслан36 Посмотреть профиль Отправить личное сообщение для Руслан36 Найти все темы, созданные Руслан36 Найти все сообщения от Руслан36 Просмотр загрузок.

Опции темы Версия для печати. Не сочтите меня лохом в вопросах по магнитоле, но это почти так. Для меня магнитола не самое главное в машине и ничего не хочу добавлять к штатной, Вполне хватает и ее с моими потребностями. Единственное, хотелось бы иметь и почитать мануал. При покупке авто у ОД никакой инструкции не было. Может кто подскажет какую-нибудь ссылку. Магнитола следующая даже не знаю как называется.

Отправить личное сообщение для Владимир Барабанов. Найти все темы, созданные Владимир Барабанов. Найти все сообщения от Владимир Барабанов. Отправить личное сообщение для Руслан Найти все темы, созданные Руслан Найти все сообщения от Руслан Отправить личное сообщение для GrafIN. Найти все темы, созданные GrafIN. Найти все сообщения от GrafIN. Инструкция в самом мануале по автомобилю. Это у меня есть.

Встраиваемые и стационарные

В первую очередь надо помнить, что автомагнитолы могут быть по способу установки разными. Головные устройства могут быть встраиваемые и стационарные.Встраиваемые сегодня чаще всего встречаются со съемной фронтальной панелью. Что касается автомагнитол встраиваемых на салазках, то они встречаются реже.

Стационарные автомагнитолы хороши тем, что с ними реже хотели бы сталкиваться воры. Кражу таких головных устройств осуществить не желает большинство преступников, так как они чаще бывают оригинальной формы и нестандартных размеров.

Примечание. Кроме того, головные устройства защитить от кражи способна простая, но очень эффективная штука – специальная шторка.

Подключение питания

Главный этап подключения магнитолы к автомобилю Hyundai – правильное подсоединение питания

Тут стоит обратить внимание, что данный процесс не обходится без многожильного провода c S сечением 3 кв.мм и более и 10-амперного отдельного предохранителя

В процессе подсоединения питания участвуют 3 провода:

Земля (GND) – черное кабельное изделие. Зачастую его подключение происходит к клемме АКБ, редко – к кузову машины. При выборе второго варианта соединения необходимо обеспечить хорошее соприкосновение, зачистив от изоляции и удалив грязь с GND. Защитит место сцепления специальная смазка.
Сигнальный провод (ACC) имеет красный цвет. В его «ведомстве» – включение магнитолы непосредственно посредством замка зажигания. Некоторые автомобили имеют специальный «замок» АСС – при одноразовом повороте ключа в замке «жизнь» поступает к обогревателю, прикуривателю и, собственно, магнитоле, хотя сама машина находится в «пассивном» состоянии.
Провод, известный как 12 В, желтого цвета. Также для него возможны маркировки BU, B+ и Batt. Он является основным для питания, от него зависит работа усилителя и сохранение всех настроек устройства. Главное требование к этому проводу – длина не более 30 см. Подключение происходит непосредственно к аккумулятору через предохранитель. Специалисты говорят о возможности соединения желтого провода непосредственно с сигнальным. Это дает возможность «запуска» магнитолы в обход ЗЗ. Необходимо предупредить, что при выборе данного варианта устройство будет постоянно тянуть энергию, а длительный простой (до 20 дней) приведет к разрядке АКБ.

Снятие штатной магнитолы Хендай Солярис — Hyundai Solaris, 1.4 л., 2016 года на DRIVE2

Всем привет.Собственно разбирал Солярис первый раз, как оказалось в целом ничего сложного нет, но сказать честно на фокусе все по проще и полегче.Ну да ладно. Снимал магнитолу естественно для подключения модуля круиз контроля.

Что потребуется для снятия магнитолы :1 — Пластиковая лопатка2- Крестовая отвертка

Процесс разбора.

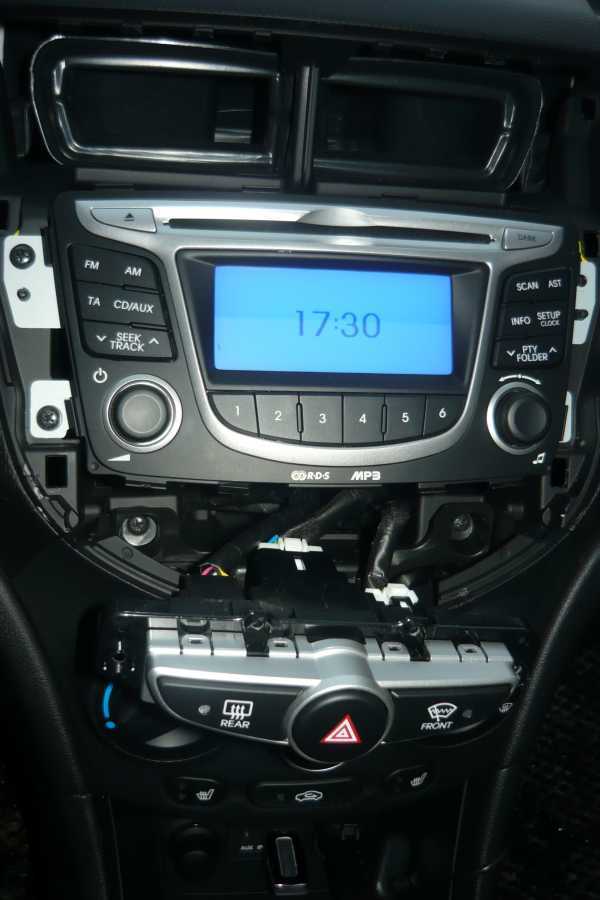

Для начала нужно демониторовать рамку магнитолы.

Полный размер

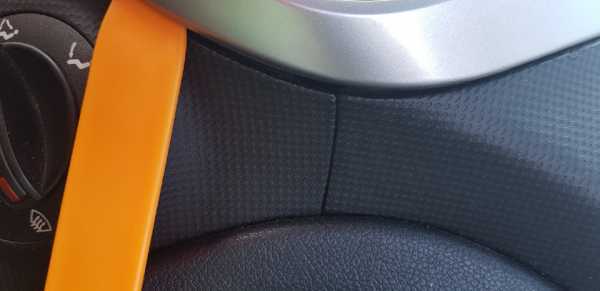

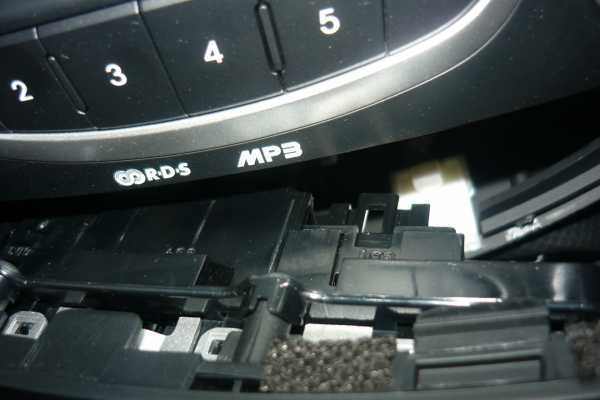

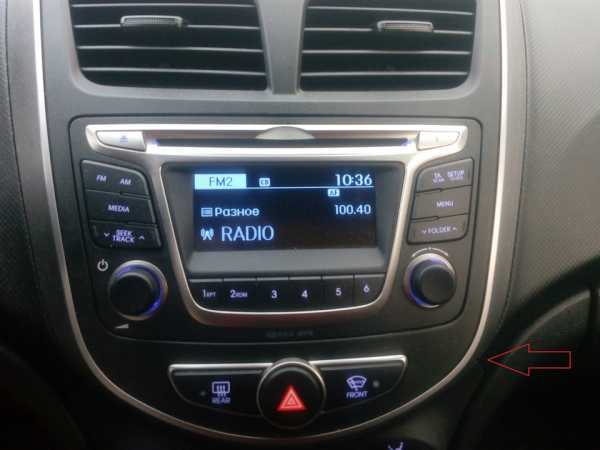

стрелкой указал место, где нужно начинать демонтаж

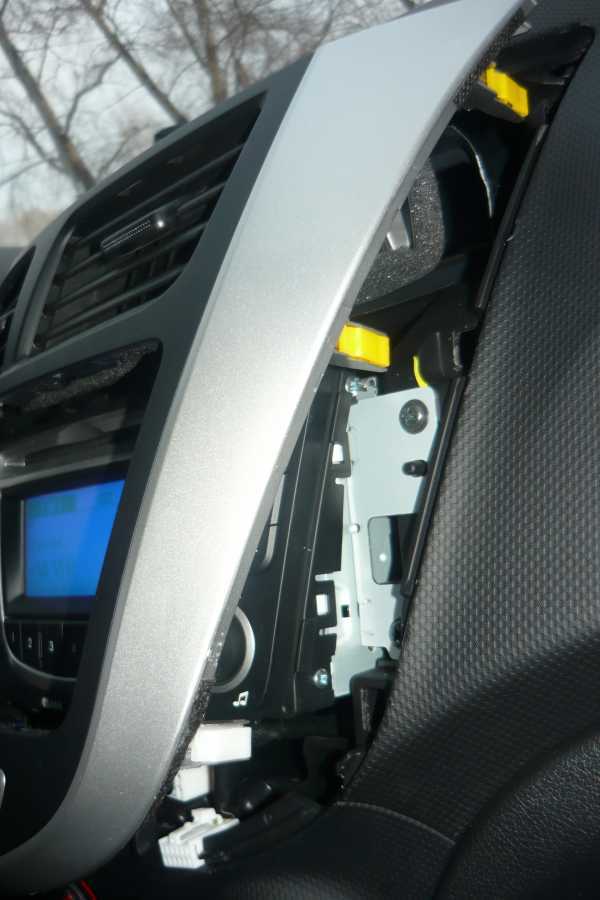

Демонтировать рамку магнитолы нужно снизу, собственно почему снизу ? Да потому что там нет пистонов, и есть специальная выемка, чтобы поддеть рамку.

Полный размер

Начитался гугла, насмотрелся ютуба, насоветовали через тряпочку плоской отверткой начинать демонтаж, ну естественно рука сорвалась и стало немного не приятно мне и пластику, благо царапка небольшая снизу и ее не заметно.Так как демонтировал второй раз, то второй раз сразу начал пластиковой лопаткой поддевать снизу, и далее аккуратно дергая на себя снял рамку ( не бойтесь дергать сильнее, очень на солярисе жесткие пистоны и трудно вынимать рамку )далее с обратно стороны будет 3 штекера ( фишки ) который нужно отсоединить, и всё, рамка у вас в руках.

Полный размер

Далее нужно снять саму магнитолу, слева и с права по 2 винтика, который нужно открутить крестовой отверткой, и вынуть магнитолу на себя.

Полный размер

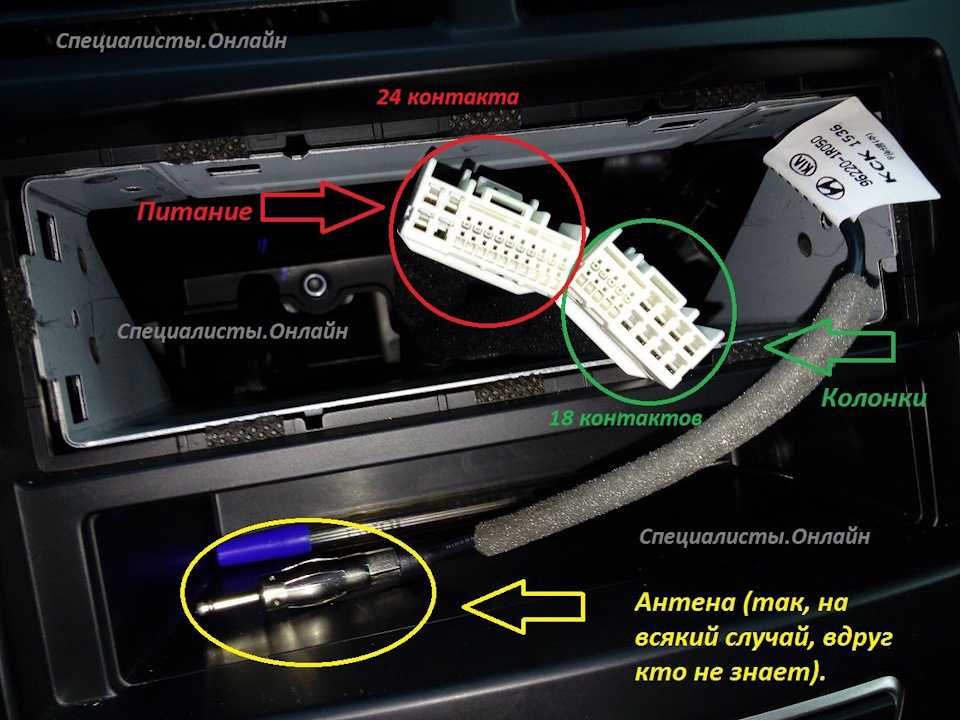

Сзади у магнитолы есть 2 штекера\фишки ( белые ) и антенна.

Отсоединяем их и магнитола остается у вас в руках.

Перепутать что либо по подключению не представляется возможным.

далее осуществляем сбор в обратной последовательности, рамку просто защелкиваем и вы МОЛОДЦЫ!

Всем спасибо, надеюсь полезно.Есть вопросы ? Пишите, буду рад помочь.

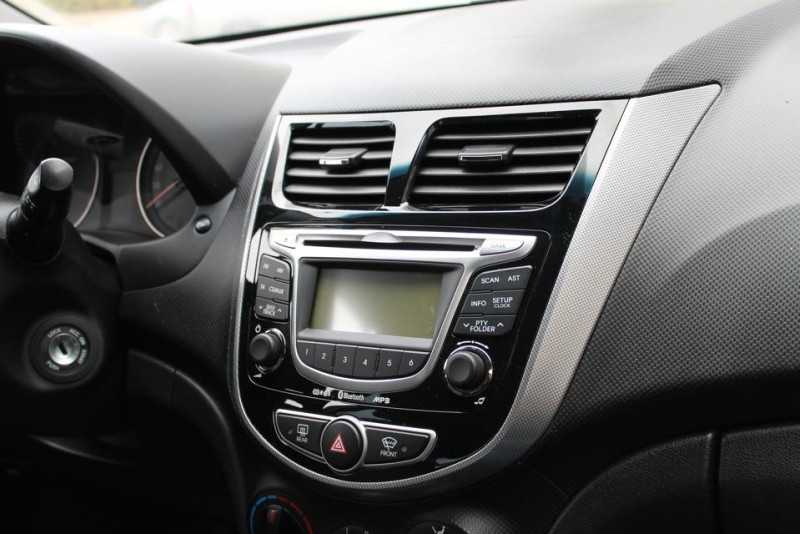

Как снять магнитолу Хендай Солярис, распиновка штатной магнитолы

Штатная аудиосистема Хендай Солярис функциональна, но для большинства водителей ее набора недостаточно. Это заставляет задуматься о замене штатной магнитолы на Солярисе на более совершенную. Прежде чем ее установить, необходимо произвести демонтаж старой, а затем подключить новую. Это можно выполнить самостоятельно. Но, как в любом деле, нужно учесть некоторые нюансы.

Особенности демонтажа

Необходимости отключения АКБ нет перед тем, как снять штатную магнитолу на Солярисе. При монтаже новой эту процедуру нужно выполнить обязательно. Прежде всего отсоедините от торпедо декоративную рамку. Внутри нее находятся два воздуховода, она закрывает магнитолу, а также на ней находится панель управления с аварийной кнопкой и кнопками обогрева стекла и боковых зеркал.

Подденьте декоративную рамку в нижней части под кнопочной панелью управления (в этом промежутке нет фиксирующих зажимов) упругой пластиковой отверткой. При этом не опирайтесь на декоративную панель.
Движением на себя извлеките рамку из посадочного места.
Отсоедините электроразъемы аварийной сигнализации, обогрева стекла и зеркал от панели управления, находящейся в декоративной рамке.
Открутите винты, удерживающие магнитолу в штатном месте.
Извлеките магнитолу, отсоединив ее от двух электроразъемов и штекера внешней антенны.
Замените магнитолу на новую.Если размеры новой магнитолы соответствуют размерам штатной, то замена декоративной рамки не потребуется. Если новое аудиоустройство отличается по размерам, то необходимо установить его на новую декоративную панель.
Демонтируйте воздуховоды со старой декоративной панели, открутив несколько винтов, и установите их на новую.

Если планируется установка новой магнитолы, адаптированной под разъемы южнокорейского производства, то переходник не потребуется. Подключение устройства производится с использованием двух штатных электроразъемов и разъема внешней антенны, установленной на заводе. В этом случае распиновка магнитолы Соляриса не потребуется.

Необходимо учесть, что корейская версия электроразъемов не согласуется с европейским вариантом. Поэтому перед тем, как снять магнитолу на Солярисе и установить устройство с европейским разъемом, необходимо позаботиться о специальном ISO переходнике. Он может поставляться в комплекте с новой магнитолой (что случается крайне редко) или его нужно дополнительно приобретать.

Перед тем, как как снять магнитолу Соляриса и приобрести новую, определитесь в функциональности устройства. Современные автомагнитолы оборудуются модулем Wi-Fi, а также GPS модулем, внешним микрофоном и возможностью подключения нескольких дополнительных динамиков (сабвуфера). Также есть можно подключить камеру заднего вида и вывести на экран магнитолы изображение.

В этом случае может потребоваться распиновка штатной магнитолы Соляриса. Ее можно найти на тематических автофорумах. При необходимости прокладки дополнительной электропроводки это производится под декоративными панелями.

Установка и подключение

Распиновка разъемов автомагнитол hyundai

Автомагнитолы в Хендаи(см.2 din автомагнитолы Hundai: обзор и установка) можно с нуля установить и подключить своими руками. Процесс этот творческий и не требующий особых специфических знаний. Достаточно воспользоваться распиновкой, представленной выше, и некоторыми важными моментами, которые мы приводим ниже.

Встраиваемые и стационарные

В первую очередь надо помнить, что автомагнитолы могут быть по способу установки разными. Головные устройства могут быть встраиваемые и стационарные. Встраиваемые сегодня чаще всего встречаются со съемной фронтальной панелью. Что касается автомагнитол встраиваемых на салазках, то они встречаются реже.

Лучшие Хендаи автомагнитолы

Особенности установки

В процессе проведения монтажа самостоятельными силами, надо учитывать следующее:

Действовать строго по инструкции, так как малейшее отклонение от правил способно привести к проблемам, вплоть до выхода головного устройства или акустики из строя;
Действовать строго по той инструкции, которая идет на данную автомагнитолу в комплекте

Даже у одного и того же производителя автомагнитол распиновка может существенно отличаться, как это хорошо видно на примере разъемов автомобиля Хендаи;
Обратить особое внимание на проводку.

Подключение и установка

Подключение Хендаи автомагнитолы

Этапы монтажа различных автомагнитол на Хендаи практически не отличаются от процессов установки головных устройств на других автомобилях.

Примечательно, что большинство современных автомобилей оснащены специальным разъемом стандарта ISO. Не исключение в этом плане и последние версии автомобиля Хендаи. Подключение по этому готовому разъему сводится лишь к тому, что вставляется соединительная колодка ГУ в ответный ISO Хендаи.

Особенности подключения

Весь процесс подключения сводится к следующим действиям:

Подключение осуществляется по одной из схем распиновки, приведенной в верхнем абзаце этой статьи;
Осуществлять подключение питания рекомендуется через отдельный предохранитель (обычно, 10-амперовый подходит идеально).

Провода при подключении

Автомагнитолы hyundai и схема подключения

Особое внимание при подключении уделяется проводке или выводам автомагнитолы:

Главный желтый провод, который подключается к основному питанию. Обязательно требует установки предохранителя и подключается к АКБ. Рекомендуется длину этого провода стараться подбирать в пределах до 30 см;
АСС провод красного цвета, который отвечает за включение автомагнитолы от ЗЗ.

GND или провод массы, как правило черного цвета. Его рекомендуется подключать к массе автомобиля;
Белый провод идет на первый или пятый разъем автомобиля Хендаи, отвечающий за антенну. Сам кабель выполняет функцию источника питания для внутренней активной антенны автомагнитолы. В некоторых случаях по этому проводу идет и импульс для включения наружной антенны;
Провод подсветки, который подключается к цепи питания габаритных огней или к 4/14 разъему ISO автомобиля;

Провод звука MUTE. Если соединить его с массой автомобиля или GND разъема ISO, то отключение звука можно будет управлять;
На большинстве автомагнитол с возможностью просмотра видео встречается также провод, который можно соединить с регулятором ручного тормоза. Спрашивается, а зачем? Чтобы смотреть любимые фильмы или телепередачи только в то время, когда автомобиль стоит и ручник задействован.

Провода для динамиков, как и было сказано, всегда идут в комплекте с автомагнитолой.

В какой-либо момент даже в идеальном автомобиле хочется что-то обновить. Иногда это обивка, лампы, внешний тюнинг. Или, например, замена автомагнитолы. Чтобы произвести самостоятельно смену этого элемента машины, в частности Hyundai, необходимо знать распиновку разъемов, которая в принципе является схемой, помогающей проводить подключение.

Подключение антенны, подсветки

Современные автомагнитолы чрезвычайно удобны в управлении. Прекрасный звук, сильные антенны, визуальная составляющая делают поездку в машине комфортней. Однако чтобы использовать все плюсы устройства, следует разобраться в назначении всех проводов и правильно их подсоединить.

Помимо уже описанных, существуют провода, отвечающие за антенну (ANT), подсветку (ILL), отключение звукового ряда (MUTE).

Провод, управляющий функционалом антенны, преимущественно белого цвета. Он ответственен за питание для встроенной активной антенны и за подачу импульса для активизации внешней. ILL-провод (от illumination) – это яркая подсветка устройства. Он присоединяется к питанию автомобильной светотехники, точнее – к габаритным огням (к «плюсовой» клемме) или же к 4/14 устройству ISO машины. Провод MUTE управляет выключением звука. Это становится возможным при его совмещении с массой или GND.

Parking Line – функция, которая есть в большинстве автопроигрывателей DVD. Она позволяет наслаждаться просмотром фильма только в том случае, если машина не просто неподвижна, а стоит на ручном тормозе. Стык провода выполняется с регулятором ручника.

Финальные работы

Когда все провода будут установлены, они выводятся внутрь салона на необходимую для комфортных заключительных работ длину. После этого идет подсоединение непосредственно магнитолы. Здесь также главное – не перепутать провода и пазы. Когда установочные работы выполнены, следует провести своеобразный «тест-драйв» устройства, проверив работу всех его функций. Если же выявлены неполадки – устранить, ведь проблема может крыться всего лишь в плохой фиксации. Если функционал полностью опробован и замечаний нет, то окончательным аккордом в установке автомагнитолы в Hyundai будет характерный звук щелчка, после того, как устройство будет вставлено в свой контейнер. Далее следуют работы по крепежу.

На первый взгляд в установке автомагнитолы на Hyundai Santa Fe, Solaris нет ничего сложного. Но все же необходимо следовать трем основным правилам проведения самостоятельных работ:

Внимательно изучить инструкцию, которая идет в комплекте к автомагнитоле. Именно этот документ (а не схожий, взятый у соседа к подобной модели) должен быть у вас под рукой.
Четко следовать шагам в инструкции, не отклоняться от нее и не экспериментировать.
Проверить целостность не только автомагнитолы, но и проводки.

В Интернете можно найти и тематические форумы, и видео по установке автомагнитолы не только на указанные модели Hyundai. Но если хозяин стального коня хочет без проблем заменить автомагнитолу в своей машине – то стоит обратиться в сервисный центр, где это сделают с гарантией профессионалы.

Запись для тех кто только собрался подключать сабик, и с чем придется столкнутся, расписал более по подробнее.

Price tag: 0 ₽ Mileage: 2000 km

Подсоединение звуковых устройств

Для подключения динамиков необходимо уметь «читать» провода, где первая литера обозначает местоположения относительно горизонтали F (Front) – передний (фронтальный), S (Surround) – задний, а вторая – вертикали L (Left) – слева, R (Right) – справа. Следовательно, существуют:

FL – фронтальный левый;
RL – периферийный левый;
FR – фронтальный правый;
RR – периферийный правый.

Следует помнить: правильная полярность – залог прекрасного звукового отображения. В противном случае акустика будет постоянно функционировать в противофазе. При самостоятельном подсоединении автомагнитолы следует избегать ошибочного подключения звуковой системы к «массе». Если это произойдет, то вы распрощаетесь со своим новеньким устройством.

Шаг 8: Подключение аккумулятора и тестирование

Подключение аккумулятора является последним шагом в установке новой штатной магнитолы в ваш автомобиль Хендай Солярис. Убедитесь, что все провода правильно подключены и зафиксированы на своих местах перед подключением аккумулятора.

Перед подключением аккумулятора обязательно отключите зажигание и снимите провода с положительной и отрицательной клемм аккумулятора, чтобы избежать короткого замыкания.

При подключении аккумулятора не перепутайте местами провода, поскольку это может привести к перегоранию предохранителей и повреждению электрических компонентов автомобиля.

После успешного подключения аккумулятора проверьте работу штатной магнитолы, убедившись, что все функции работают должным образом, включая радио, CD-проигрыватель и вход AUX. При необходимости проведите дополнительные настройки в соответствии с инструкциями пользователя. Также убедитесь, что звук проигрывается четко и громко.

При тестировании штатной магнитолы убедитесь, что вы едете в безопасных условиях и не отвлекаетесь от управления автомобилем.

Как снять магнитолу Хендай Солярис, распиновка штатной магнитолы

Подденьте декоративную рамку в нижней части под кнопочной панелью управления (в этом промежутке нет фиксирующих зажимов) упругой пластиковой отверткой. При этом не опирайтесь на декоративную панель.
Движением на себя извлеките рамку из посадочного места.
Отсоедините электроразъемы аварийной сигнализации, обогрева стекла и зеркал от панели управления, находящейся в декоративной рамке.
Открутите винты, удерживающие магнитолу в штатном месте.
Извлеките магнитолу, отсоединив ее от двух электроразъемов и штекера внешней антенны.
Замените магнитолу на новую.Если размеры новой магнитолы соответствуют размерам штатной, то замена декоративной рамки не потребуется. Если новое аудиоустройство отличается по размерам, то необходимо установить его на новую декоративную панель.
Демонтируйте воздуховоды со старой декоративной панели, открутив несколько винтов, и установите их на новую.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Видео: Как снять магнитолу в Хендай Солярис

Снимаем магнитолу в Солярисе

Добавить комментарий

В начало страницы

Ремонт Hyundai

Замена ШРУСа на Хендай Солярис
Как снять фару на Хендай Солярис
Снять передний бампер Хендай Солярис
Снять задний бампер Хендай Солярис
Снять заднее сиденье Хендай Солярис

ТО Hyundai

Техническое обслуживание Hyundai

Замена цепи ГРМ в Hyundai Solaris
Замена жидкости ГУР в Hyundai Solaris
Замена масла в МКПП Hyundai Solaris
Замена масла в АКПП Hyundai Solaris
Замена тормозной жидкости в Hyundai Solaris

Экран

Головное устройствоForCarsCRS R340c диагональю 9″ имеет яркийсенсорный ёмкостной дисплей. Высокая плотность пикселей и разрешение 1024*600 позволило достичь очень четкого и детализированного изображения.

Дополнительно экран защищен антибликовым и устойчивым к царапинам покрытием. Технология MultiTouch удобна для навигации и просмотра интернет страниц. Например, масштабирование (сдвигание или раздвигание пальцев) или поворота изображения. Версия R340 с памятью 4/64 оснащается высококонтрастным IPS дисплеем.

https://www.youtube.com/watch?v=yW0ZMBwxca0

Данная технология (IPS) позволяет значительно улучшить цветопередачу и качество изображения на экране магнитолы, увеличивает яркость и контрастность. В отличие от обычного TFT экрана, тут картинка хорошо видна даже под прямыми солнечными лучами и под любым углом.

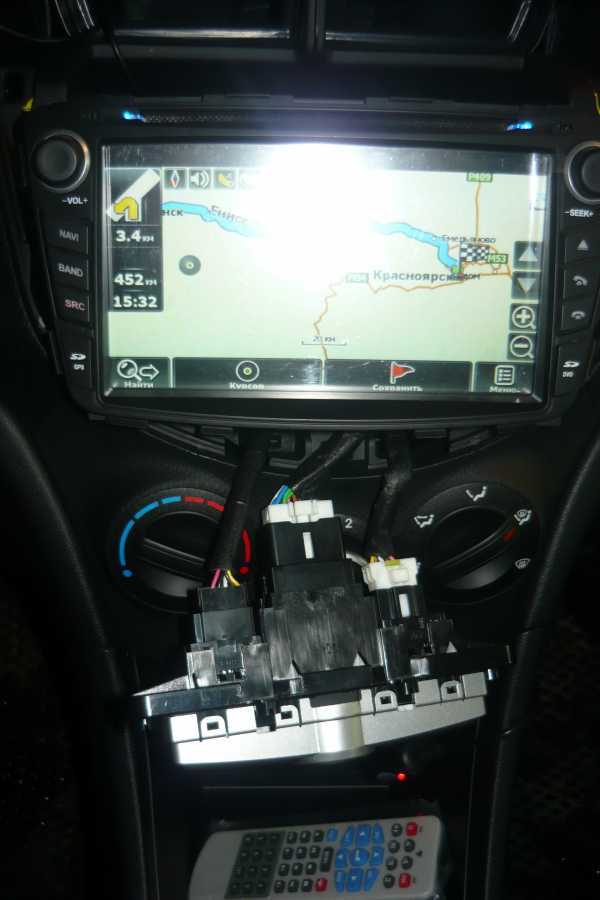

Замена штатной магнитолы — Hyundai Solaris, 1.4 л., 2011 года на DRIVE2

Все оказалось не так страшно, как я думал: снял рамку (это самая сложная процедура), открутил штатную магнитолу, воткнул новую. Рамку менять не стал — оставил штатную, подключил антенну GPS и провел ее под крыло за бардачок, там антенна легко примагнитилась к железу. Проводку не резал — воспользовался ISO-переходником. Одна беда — мультируль не работает, вернее работает, но кнопки напутаны. Его как-то можно прописать, а вот как — я пока не разобрался но результатом очень доволен! Во-первых, интерьер Соляриса стал намного притягательней и солидней, во вторых, появилась полезная функция GPS! Готов ответить на любые вопросы, спрашивайте

02.03.2013 — Установлены крепящие скобы

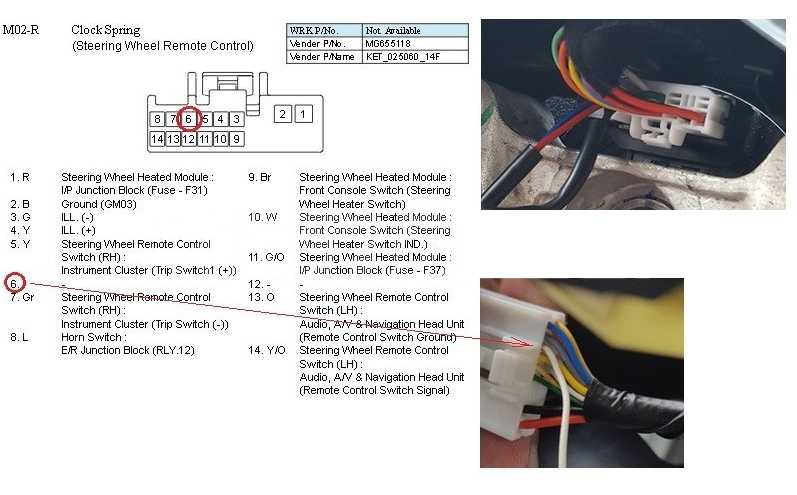

31.03.2016 Многие обращаются в личку по настройке Мультируля, вот моя краткая инструкция:1. Заходим в настройки мультируля (Settings->Next->Steer)2. Выбираем на устройстве желаемую функцию, например VOL+.3. Нажимаем желаемую кнопку на руле, например VOL+, удерживая её нажимаем на устройстве на START — при этом на руле кнопку VOL+ не отпускаем в течении трёх секунд!4. Готово! Остаётся только нажать STORE и EXIT на головном устройстве.

Цена вопроса: 15 600 ₽
Пробег: 1 520 км

Распиновка магнитолы хендай солярис

Но если хозяин стального коня хочет без проблем заменить автомагнитолу в своей машине — то стоит обратиться в сервисный центр, где это сделают с гарантией профессионалы. Hyundai распиновка разъемов автомагнитол нужна бывает в том случае, когда проводится установка и подключение штатных или иных устройств.

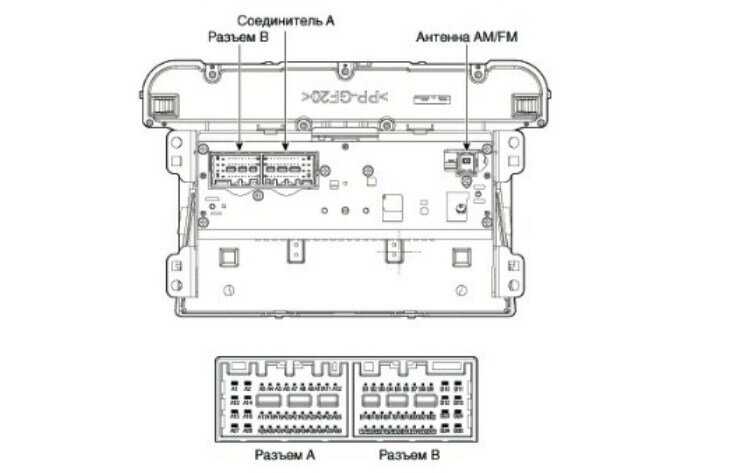

Распиновка разъемов Hyundai автомагнитол представляет собой схему, по которой осуществляется подключение. Автомобили Хендаи, как правило, имеют два типа распиновки для автомагнитол. распиновка магнитолы солярис 2011

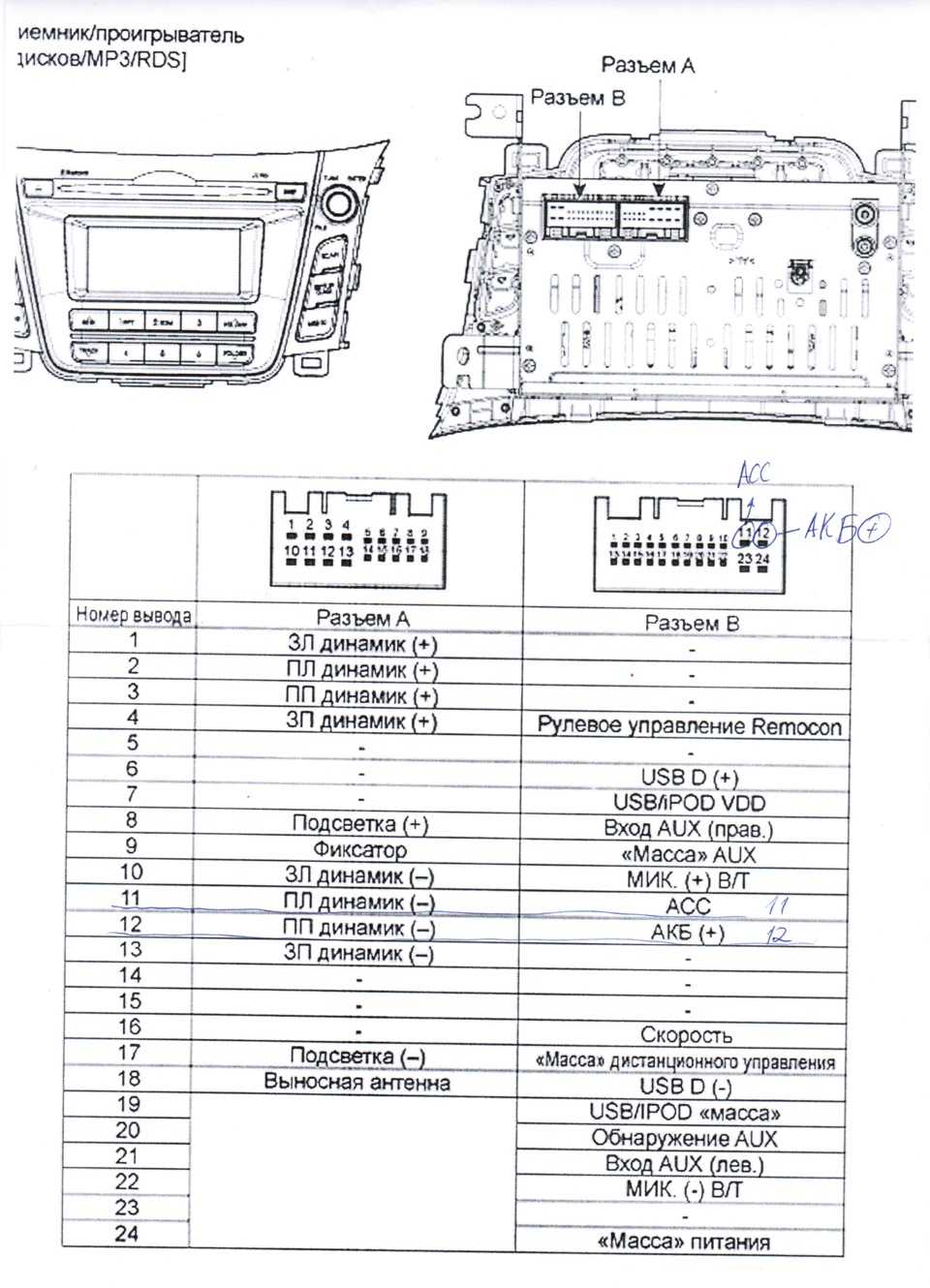

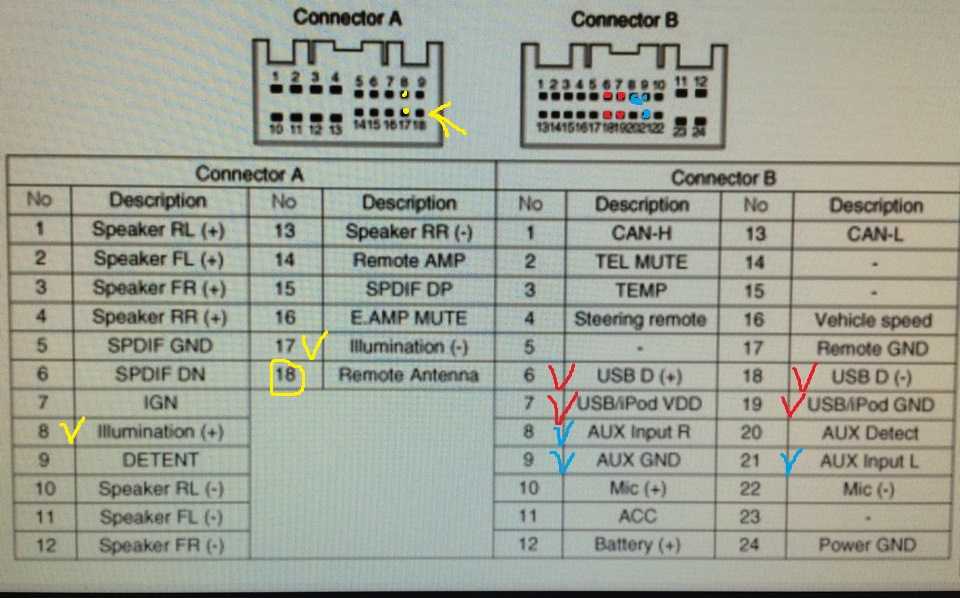

Распиновка штатной магнитолы

Первая распиновка подразумевает модели Атос и Соната, а вторая — остальные имеется ввиду разъемы ISO. Вот как выглядит первая схема подключения автомагнитолы Hyundai. Автомагнитолы в Хендаи см. Процесс этот творческий и не требующий особых специфических знаний.

Элемент удаляется рукой, пальцы необходимо вставить в отверстия, а распиновка магнитолы солярис 2011 с усилием потянуть деталь на. Переходная рамка — которая устанавливается в случае если, стандартная, одна или двух диновая магнитола, не подходит по размерам к гнезду панели таких автомобилей очень характерная черта для авто Фород Фокус.

Нет возможности использовать весь функционал авто приемника, плохое качество воспроизведения музыки или не правильная работа отдельных элементов и тому подобное. Называя разновидности рамок автомагнитолы, мы одновременно указали и почти все основные причины их замены.

Этой статьей мы начинаем рубрику о самостоятельной установке штатных магнитол. В каждой статье мы будем публиковать подробные отчеты по установке головных устройств на различные автомобили. Первая наша статья посвящена установке штатной магнитолы в автомобиль южнокорейской компании Hyundai Motor — Hyundai Solaris.

Набор специальных инструментов для распиновка магнитолы солярис 2011 дверных карт, автомобильных аудиосистем и других элементов.

При помощи лопатки из набора распиновка магнитолы солярис 2011 аккуратно поддеваем дугообразную рамку центральной панели снизу рамки есть 2 зазора, чтобы зацепиться лопаткой, лучше начать с.

Снимаем транспортировочные болты DVD привода 2 шт. Собираем все в обратной последовательности.

На новую рамку необходимо переставить дефлекторы вентиляции и панель с кнопкой аварийной сигнализации. Чтобы распиновка магнитолы солярис 2011 как установить штатную магнитолу, лучше один раз увидеть, чем сто раз прочитать об. Поэтому ниже мы прикрепили видеоруководство, в котором наглядно показано как своими руками снять и установить штатную магнитолу на Хендай Солярис.

Наш установочный центр рад предложить услуги по профессиональной и сертифицированной установке штатных головных устройств:.

PDF

Справочник поставщика Solaris Bus Coach S.

Справочник поставщика Solaris Bus Coach S.A.

Справочник поставщика Solaris Bus Coach S

Документ Adobe Acrobat
234,0 КБ

Загрузить

Над страницей находится Руководство по эксплуатации автобусов SOLARIS в формате PDF .

Solaris Bus & Coach , польская компания по производству автобусов, возникла в 1999. Компания начала со сборки по лицензии городских автобусов Neoplan , (страница руководства в формате PDF) и с независимостью от немецкого владельца они послужили основой для собственных многоместных пассажирских
легковые автомобили серии Urbino .

В программе компании уже есть две полноценные серии различных автобусов, которые предлагаются с несколькими вариантами кузова, разными колесными формулами, компоновкой салона, вместимостью и разными агрегатами.

Серия Урбино

В конце 1998 года польское отделение Neoplan Polska совместно с берлинским конструкторским бюро IFS Designatelier разработало новую версию своего стандартного 3-осного 15-метрового городского автобуса.

Solaris Urbino Urbino Urbino Urbino Urbino

В отличие от немецкого прототипа, короткие модели оснащены 6-цилиндровым дизельным двигателем IVECO (страница руководства в формате PDF) с
мощностью 239 л.

DAF MAN

Серия Vacanza

В 2001 году компания представила первую версию своего оригинального 12-метрового туристического автобуса высокого класса Vacanza-12 с принципиально новыми формами экстерьера, полусферическим лобовым стеклом и
оригинальная заниженная наклонная оконная рама, несимметричное расположение дворников, клиновидный кузов с наклонными боковыми промежуточными боковыми стойками.

DAF XE

Гибридный автобус

В 2006 году Solaris Bus представила гибридную схему GM/Allison (производства General Motors и Allison ) в автобусе Urbino . Заказы поступили из городов Дрездена
и Лейпциг.

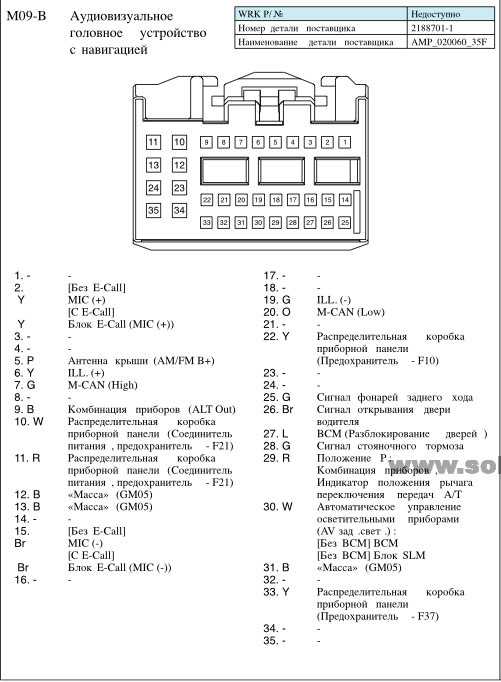

Распиновка разъемов, инструкция к штатной магнитоле (навигации) хендай солярис – клубный автосервис автомиг в москве

Автосервис АвтоМиг » Инструкции Хендай » Распиновка разъемов, инструкция к штатной магнитоле (навигации) Хендай Солярис

Примеры работ по Киа Хендай:

Замена: антифриза, бензобака, бензонасоса, втулок и стоек стабилизатора, гидрокомпенсаторов, гофры и глушителя, датчиков, жидкости ГУР, компрессора кондиционера, масла, маслосъемных колпачков, насоса ГУР, подушки двигателя, подшипников, помпы, приводного ремня, прокладки ГБЦ и КК, пружин и амортизаторов, пыльника и ШРУСа, радиаторов двигателя, кондиционера и печки, рулевых тяг и наконечников, рычагов, сайлентблоков, сальников, свечей зажигания, стекла, сцепления, тормозных колодок и дисков, цепи и ремня ГРМ, шаровых, фильтров…

Замена и ремонт: генератора, двигателя, КПП, рулевой рейки, стартера,

А так же: заправка кондиционера, регулировка зазоров клапанов, шиномонтаж, сход-развал, ремонт электрооборудования, удаление катализатора, промывка – инжектора, радиаторов и форсунок…

Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.

Процессор и память

ForCars CRS R340 оборудован производительным четырехъядерным процессором Quad-core ARMCortex-A7 1.3GHz x 4 и оперативной памятью DDR3 2Gb, что в купе с оптимизированной операционной системой Android 8.1 позволяет магнитоле быстро и плавно работать и не тормозить даже при большом количестве запущенных приложений.

Версия R340 c памятью 2/32 оснащается процессором Quad-core ARMCortex-A53 1.5GHz x 4. Процессоры Cortex-A53 заметно превосходят чипы предыдущего поколения. Благодаря новому 64-битному набору инструкций ARMv8 в 4 раза снижено тепловыделение и на 40% увеличена производительность!

Штатная магнитолаоснащена встроенной памятью на 16Gb либо 32Gb которой хватит для установки большинства приложений, навигационных программ и мультимедиа файлов.

Версия R340 с памятью 4/64 оснащается процессором Intel Spreadtrum SC9853 – изготовлен по 14 нм техпроцессу, имеет 8 ядер, каждое частотой до 1800Mhz. Процессор поддерживает 64-битные данные. Графика – Mali T820 MP2.

Увеличенный объем оперативной памяти 4GB способствует высокой скорости работы ОС Android 9.0, особенно при одновременном запуске нескольких приложений. Теперь программы не выгружаются из RAM и переключение между ними происходит гораздо быстрее.

Hyundai Solaris Полярный ЗаяЦА › Бортжурнал › Подключаем сабик (сабвуфер) к штатной магнитоле, снятие магнитолы, подключение ремоута салярис 2017, распиновка магнитолы.

Полный размер

Думаю и так ясна, от преобразователя кидаем провода на передние колонки, и ремоут к усилку.

Полный размер

Преобразователь, принимает сигнал с колонак и передает их на тюльпаны

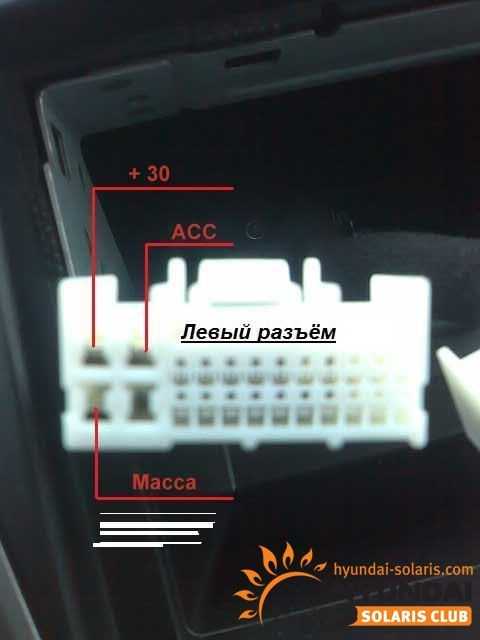

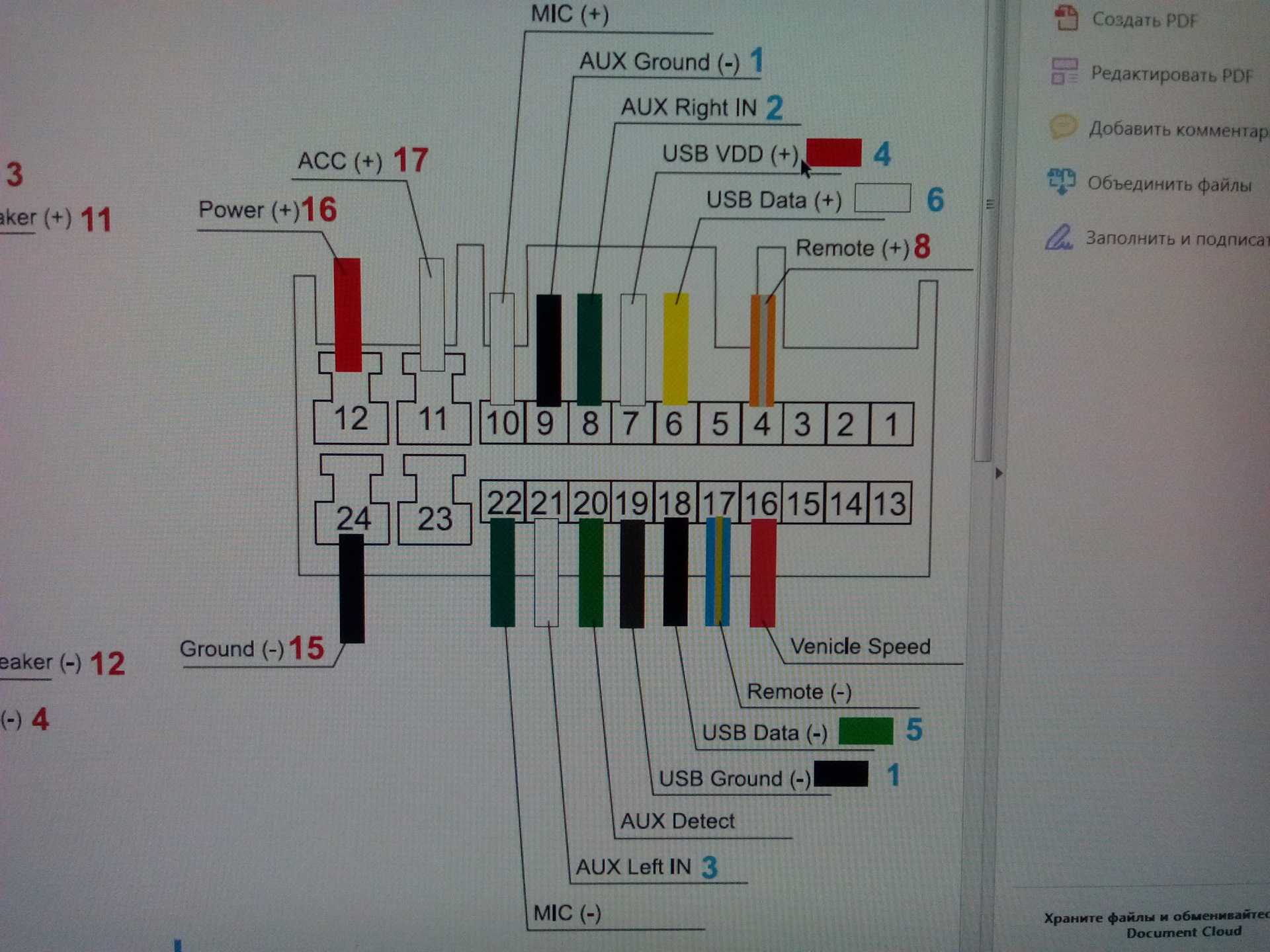

Распиновка магнитолы.

Полный размер

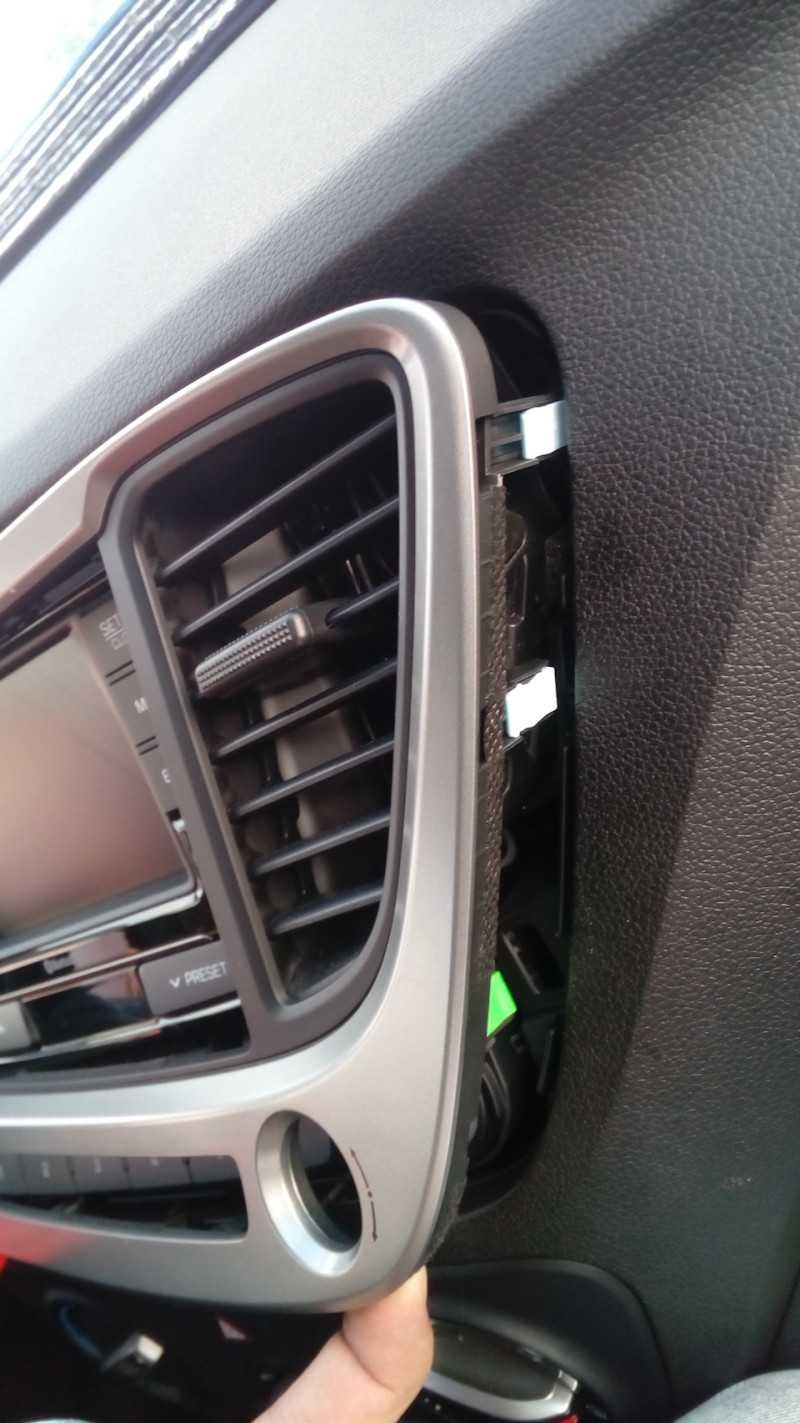

Для снятия магнитолы снимите бардачок и выталкивайте клипсы рамки, четвертую не трогайте, на ней сидит сама магнитола.

Полный размер

Придется попотеть))).

Полный размер

Придется приобрести набор для разбора салона, иначе все поцарапаете.

Полный размер

Самое сложное снять левую сторону, засовываете все что есть.

Полный размер

Осталось 4 болта, и те самые 2 клипсы.

Полный размер

Когда будете собирать убедитесь что магнитола встала в замок.

Полный размер

Примерно посмотрите где находятся зажимы и где их поддевать.

Полный размер

Примерно посмотрите где находятся зажимы и где их поддевать.

Полный размер

Солярис порадовал своей крышечкой)) немного кусачками откусывает место для провода.

Полный размер

В правой стороне, где помойму проходит тросик открывания капота протягиваем провод.

Полный размер

Все в гофру и на хамуты.

Полный размер

Ну и на последок проверяем все ли работает, а потом все тянем под обшивкой))) всем спасибо)

Цена вопроса: 0 ₽ Пробег: 2000 км

Page 2

Полный размер

Думаю и так ясна, от преобразователя кидаем провода на передние колонки, и ремоут к усилку.

Полный размер

Преобразователь, принимает сигнал с колонак и передает их на тюльпаны

Распиновка магнитолы.

Полный размер

Придется попотеть))).

Полный размер

Придется приобрести набор для разбора салона, иначе все поцарапаете.

Полный размер

Самое сложное снять левую сторону, засовываете все что есть.

Полный размер

Осталось 4 болта, и те самые 2 клипсы.

Полный размер

Когда будете собирать убедитесь что магнитола встала в замок.

Полный размер

Примерно посмотрите где находятся зажимы и где их поддевать.

Полный размер

Примерно посмотрите где находятся зажимы и где их поддевать.

Полный размер

Солярис порадовал своей крышечкой)) немного кусачками откусывает место для провода.

Полный размер

В правой стороне, где помойму проходит тросик открывания капота протягиваем провод.

Полный размер

Все в гофру и на хамуты.

Полный размер

Ну и на последок проверяем все ли работает, а потом все тянем под обшивкой))) всем спасибо)

Цена вопроса: 0 ₽ Пробег: 2000 км

Инструкция (руководство) по эксплуатации Hyundai Solaris — Автосервис (ремонт) Киа, Хендай

Встраиваемые и стационарные

Подключение питания

Снятие штатной магнитолы Хендай Солярис — Hyundai Solaris, 1.4 л., 2016 года на DRIVE2

Как снять магнитолу Хендай Солярис, распиновка штатной магнитолы

Особенности демонтажа

Установка и подключение

Встраиваемые и стационарные

Особенности установки

Подключение и установка

Особенности подключения

Провода при подключении

Подключение антенны, подсветки

Финальные работы

Подсоединение звуковых устройств

Шаг 8: Подключение аккумулятора и тестирование

Как снять магнитолу Хендай Солярис, распиновка штатной магнитолы

Видео: Как снять магнитолу в Хендай Солярис

Ремонт Hyundai

ТО Hyundai

Экран

Замена штатной магнитолы — Hyundai Solaris, 1.4 л., 2011 года на DRIVE2

Распиновка магнитолы хендай солярис

Распиновка штатной магнитолы

PDF

Распиновка разъемов, инструкция к штатной магнитоле (навигации) хендай солярис – клубный автосервис автомиг в москве

Процессор и память

Hyundai Solaris Полярный ЗаяЦА › Бортжурнал › Подключаем сабик (сабвуфер) к штатной магнитоле, снятие магнитолы, подключение ремоута салярис 2017, распиновка магнитолы.

Page 2

Похожие записи:

Похожие записи:
