Устройство дроссельной заслонки шеви нивы и пошаговая инструкция с видео по ее чистке

Модернизация двигателя

Более мощный мотор позволит не только комфортнее чувствовать себя за рулем в дальних поездках, но и легче преодолевать препятствия на бездорожье. Заводской двигатель «Нивы» растачивают с 1700 до 1900 кубических см и установкой других поршней. Поршни изготавливаются на заводах и могут быть как отлитыми, так и коваными. После установки поршней очень часто применяют перепрошивку блока управления двигателем или его замену на специальный доработанный.

Более серьезные доработки требуют уже серьезного вмешательства в конструкцию автомобиля и незаконны без получения соответствующего разрешения. На штатный мотор можно установить турбонаддув, что добавит еще 30-40 л.с.

Некоторые владельцы «Нив» меняют моторы вместе с трансмиссией на более мощные. Как правило, используются японские или немецкие моторы. В паре к мотору можно выбрать автоматическую коробку переключения передач, тогда внедорожником было очень приятно пользоваться в городе. После такой доработки ощущения от вождения совсем иные, кажется, что у тебя иномарка, а не «Шевроле Нива». Доработка двигателя должна вестись при соответствии всем регламентам и обязательно необходимо получить сертификат соответствия.

Контент / Обслуживание / Чистка дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) своими руками — ВАЗ — ремонт, обслуживание, тюнинг

Что то на моей родной ШНивке начали плавать обороты, иногда зависают холостые. Решил я для начала снять и прочистить корпус дроссельной заслонки, а точнее весь дроссельный узел.

По причине чрезмерного загрязнения дроссельной заслонки она может плохо закрываться, забитые каналы корпуса дроссельной заслонки могут являться причиной неустойчивых оборотов двигателя или плохого пуска.

Образование грязного налета в корпусе и на самой дроссельной заслонки не означает однозначно проблемы с двигателем. Нагар будет постепенно образовываться на всех двигателях.

Это происходит в следствии закрытой вентиляции двигателя т.е. отвода картерных газов. А в картерных газах, как известно, содержатся масленые пары и остатки горения топлива.

Вот эти продукты и оседают в корпусе дроссельной заслонки на всех поверхностях, образуя черную маслянистую пленку.

Для проведения работ по чистке дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) мне понадобилось:

• крестовая отвертка (отвертка под крестообразный шлиц типа Phillips) и плоская отвертка;
• головка на 13 с удлинителем и воротком;
• баллончик аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO

Стоимость очистки сложилась из стоимости баллончика аэрозоля-очистителя для карбюраторов (160 руб) плюс стоимость воздушного рукава (150 руб).

Последовательность действий по очистки дроссельного узла

Сам дроссельный узел располагается на двигателе перед ресивером.

Отключаем аккумуляторную батарею от сети автомобиля.
Снимаем с двигателя пластиковый экран.
Крестообразной отверткой ослабляем хомут крепления рукава подвода воздуха к дроссельному узлу

Осторожно снимаем рукав с патрубка корпуса дроссельной заслонки Чтоб этот рукав не мешался при проведении других работ, я его снял полностью. К тому же он был надорван и требовал замены. Для его снятия необходимо всего лишь ослабить два хомута

Для его снятия необходимо всего лишь ослабить два хомута.

Далее снимаем все трубки, подходящие к корпусу дроссельной заслонки:

• снимаем с корпуса дроссельной заслонки трубку вентиляции картера, предварительно ослабив хомут;
• снимаем с корпуса дроссельной заслонки 2 трубки подвода и отвода охлаждающей жидкости, предварительно ослабив их хомуты. При снятии трубок из них и из узла подогрева корпуса заслонки, вытечет незначительное количество охлаждающей жидкости. Необходимо приготовить небольшую емкость для сбора этой жидкости. Для предотвращения дальнейшего вытекания охлаждающей жидкости из трубок, да и просто для того, чтоб они не мешались, я их подвязал к стойке капота
• снимаем с корпуса дроссельной заслонки трубку подвода паров бензина, предварительно ослабив хомут;

Теперь отсоединяем все колодки проводов, подходящие к дроссельному узлу:

• колодку проводов от датчика положения дроссельной заслонки (ДПДЗ)
• колодку проводов от регулятора холостого хода (РХХ)

Отцепляем трос от шкива привода дроссельной заслонки. Для этого, с помощью плоской отвертки, снимаем пружинный фиксатор ..

Далее, головкой на 13 с удлинителем и воротком, откручиваем 2 гайки крепления дроссельного узла к ресиверу
Снимаем дроссельный узел

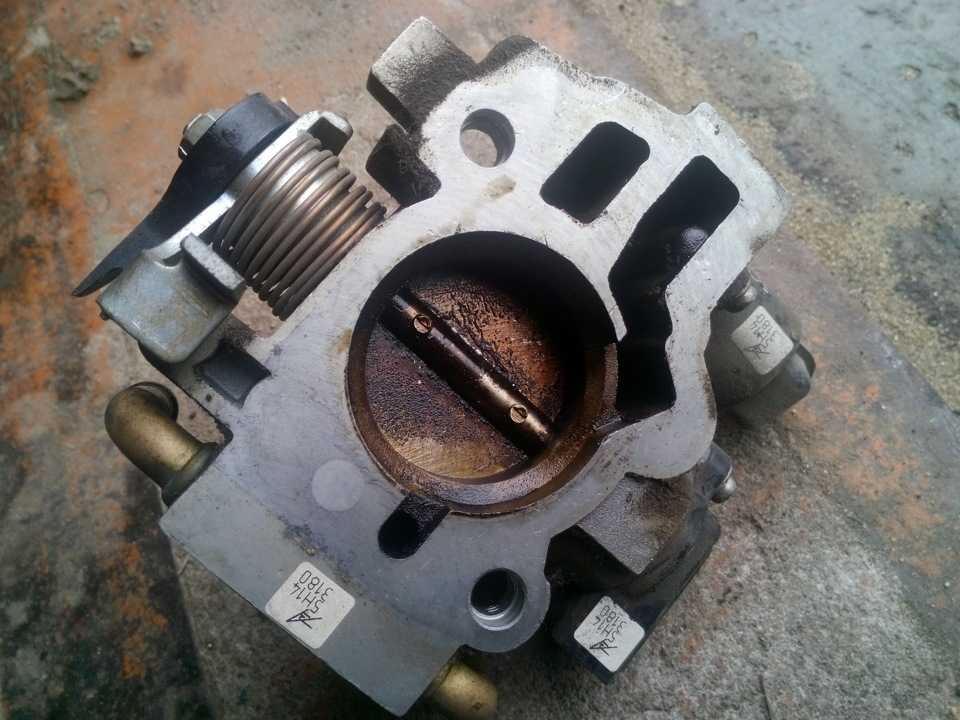

Вот так выглядел мой корпус дроссельной заслонки после снятия. Не очень и грязный он оказался. Нагар и масляная пленка конечно присутствует но ни так уж и много, не критично.

Перед тем, как приступить к промывке узла, необходимо снять с него датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Для этого необходимо крестовой отверткой открутить по два крепежных винта

Очистку проводил с помощью жидкости из баллончика аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO. Отмывает быстро и очень хорошо. Под давлением очень хорошо вымывается все из мелких каналов. Лил не жалел, использовал почти весь баллончик.

После тщательной промывки всех каналов и плоскостей, внутренности корпуса дроссельной заслонки стали как у нового. Все блестит. Приятно посмотреть на результаты своего труда.

Установку всех демонтированных деталей и узлов необходимо производить в обратной последовательности.

Перед установкой регулятора холостого хода (РХХ) на свое место, его необходимо также промыть. Я его также побрызгал очистителем карбюраторов держа вертикально вниз, чтоб жидкость не попала в корпус регулятора, а потом все отложения смыл вэдешкой (универсальной жидкостью WD-40).

Полезный совет: При затяжке резиновых трубок металлическими хомутами можно смазать резину под хомутом моторным маслом. Тогда затяжка хомута происходит легче, равномернее и надежнее.

Доставка транспортной компанией

Доставка одной из транспортных компаний, имеющих представительство в Вашем городе. Срок доставки: 2-10 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти. Самый удобный и быстрый способ доставки заказов разных габаритов. Стоимость доставки от 250 руб. в зависимости от веса и дальности доставки.

Отправление заказов транспортными компаниями осуществляются по 100% оплате за заказ.

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

pecom.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

dellin.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

baikalsr.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

nrg-tk.ru

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

https://gtdel.com

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

jde.ru

СДЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки

edostavka.ru

Если Вы не знаете, какой способ доставки товара Вам будет удобнее использовать, то оформляйте заказ на любой способ, а когда наш менеджер с Вами свяжется для подтверждения заказа, он порекомендует Вам самый оптимальный способ по стоимости и срокам доставки для Вашего заказа. В какой области России вы бы не проживали всегда найдётся выгодный и удобный для вас способ доставки.

Сроки формирования заказов с позициями “В наличии” 1-4 рабочих дня, после поступления денежных средств (в субботу и воскресение заказы не формируются). Сроки формирования заказов, включающих услугу по покраске: 3-8 рабочих дней. Сроки формирования заказов, позиций ”под заказ” от 14 дней, более подробную информацию вы можете уточнить у менеджера.

Доставка осуществляется по всей России и СНГ.   Заказы на самовывоз оформляются на сайте, сроки формирования в среднем 1-4 рабочих дня, после поступления позиций в пункте самовывоза, менеджер уведомит вас когда можете получить свой заказ.

Снятие и установка датчика температуры охлаждающей жидкости

Датчик вкручивается в отверстие передней трубы водяной рубашки ГБЦ.

Вам нужен ключ «на 19».

1. Отверткой или пальцем нажмите на пластиковую защелку, фиксирующую блок жгута проводов, и отсоедините жгут от датчика.

2. Отсоедините датчик и…

3. выкрутить его из отверстия форсунки вместе с уплотнительным кольцом.

4. Проверьте сопротивление датчика. При 20°С исправный датчик должен иметь сопротивление 2,2–2,4 кОм.

Сопротивление датчика зависит от температуры в широком диапазоне.

При высоких температурах сопротивление датчика низкое (70 Ом при 130°С), а при низких – высокое (100,7 кОм при –40°С).

5. Установите датчик в порядке, обратном снятию.

Принцип работы датчика холостого хода

Когда водитель убирает ногу с педали газа, газовый клапан полностью закрывается. Весь воздух, необходимый для холостого хода (ХХ), поступает по отдельному воздуховоду, частично перекрытому клапаном с программным управлением. Именно зазор между ним и его основанием определяет скорость, с которой будет работать двигатель.

Регулятор представляет собой шаговый двигатель с двумя обмотками якоря. Одна из обмоток предназначена для перемещения стержня вперед, для закрытия канала, другая — в обратном направлении. Каждый биполярный импульс, подаваемый на обмотку контроллера, заставляет шток делать один шаг. Полный ход составляет 255 шагов.

Обратная связь отсутствует, то есть для точного позиционирования клапана контроллер подсчитывает количество импульсов. И первая информация — это сравнение количества текущих оборотов коленчатого вала с заданной программой.

Допустим, двигатель прогрет, но память положения штока РХХ сброшена (питание было отключено). Контроллер должен установить требуемые 850 об/мин на ХХ. Он не знает, в каком положении находится шток клапана.

При этом на РХХ подаются все 255 импульсов поступательной тяги, чтобы шток гарантированно двигался вперед и полностью перекрывал проход воздуха. После этого можно выдать заданное алгоритмом количество реверсивных импульсов, обеспечивающих первый зазор в канале. Это установит начальную настройку.

Затем механизм управления будет действовать на основе сигналов датчика коленчатого вала. Когда известно, сколько импульсов поступает от него в единицу времени и сколько их за оборот, можно рассчитать скорость вращения и, изменяя сечение байпаса, отрегулировать нужные обороты. Все процессы происходят быстро, слышен только небольшой писк шагового двигателя РХХ.

Зачем нужен правильно установленный холостой ход?

Когда речь идёт об автомобиле, то понятие холостой ход можно отнести к работе мотора при выключенной передаче или когда выжата педаль сцепления. В таких случаях двигатель работает без нагрузки, то есть отсутствует передача крутящего момента от силовой установки к ведущим колёсам. Для разных двигателей холостой ход может находиться в пределах от 600 до 1000 оборотов в минуту.

Если их показатель меньше рекомендованного значения, будут происходить остановки двигателя при нажатии педали сцепления. Увеличение их числа, кроме значительного повышения расхода бензина, приводит к ускоренному износу деталей мотора

Поэтому так важно поддерживать их число в рекомендованном диапазоне

Регулировка холостого хода производится несколькими узлами и агрегатами, установленными на автомобиле. К ним можно отнести инжектор, топливный насос, различные датчики, которые могут быть механическими или электронными. Также сюда можно отнести дроссельную заслонку, регулятор давления топлива и некоторые другие приборы.

На число оборотов сильно влияет величина угла открытия дроссельной заслонки, которым регулируется количество поступающего воздуха в систему питания мотора. Также принимает участие в смесеобразовании клапан холостого хода, который нужен для обеспечения подачи воздуха минуя дроссельную заслонку. В некоторых случаях повышение их числа может быть вызвано неправильно отрегулированным приводом педали газа.

Ещё несколько слов о завышенных оборотах

Если обслуживание вышеперечисленных узлов не привело к восстановлению холостого хода, следует обратить внимание на ещё один узел, которым является электронный блок управления, его водители между собой называют «мозгами». Проблемы в его работе во многих случаях приводят к таким сбоям. Если это так, то ЭБУ просто меняют новым блоком

Если это так, то ЭБУ просто меняют новым блоком.

Чтобы такое не случилось с вашим автомобилем, соблюдайте сроки и качественно проводите техническое обслуживание машины и её систем. Применяйте качественные эксплуатационные жидкости, тогда у вас не возникнет вопрос о том, почему не сбрасываются обороты двигателя на Chevrolet Niva. Надеемся, что при возникновении такой неисправности, статья поможет в их разрешении.

Зачистка всех контактов не помогла, замена топливных фильтров не помогла. Опишу суть проблемы ещё раз: 1. Машину завожу на холодную, машина заводиться, обороты 2000, потом при прогреве до 50 градусов падают до 1200. 2. Начинаю ехать, при переключении на нейтраль, в температурном интервале 50-80 градусов, она ещё более менее держит обороты как следует, даже при простое колеблются 850-950, по бк, на приборке — не заметно. 3. После как машина прогрелась 80-95, я допустим подъезжаю к светофорам, выжимаю сцепление и обороты либо, они остаться на месте и повышаются, либо, они падаю в норму(850-950) но спустя секунды 3, сразу же идут на высоту 1800—2200 и там висят, пока я не газану, и они снова падают.

При прогретой машине так всегда на светофорах, вижу что при переключении скорости машина так же не сбрасывает обороты и приходиться переключаться на высоких оборотах. ( есть идеи?

ps: датчик положения дросселя, датчик детонации, датчик регулятора холостого заменены уже, все фильтра заменены, свечи заменены…

Общаясь с владельцами автомобилей, часто можно услышать вопрос о том, почему не сбрасываются обороты на Chevrolet Niva. Работа двигателя в таком режиме нежелательна для любой модели машины, высокие обороты не только неприятно воздействуют на органы слуха, но и приводят к увеличению расхода топлива. Такая проблема может возникнуть внезапно, казалось бы работало всё прекрасно, а затем внезапно появился завышенный холостой ход. Многих водителей, как со стажем, так и начинающих, эта проблема сильно озадачивает.

Почему не сбрасываются обороты на Chevrolet Niva, рассмотрим в этой статье. Проанализируем все известные варианты возникновения такой проблемы и пути её решения. Многие владельцы машин после появления такой неисправности отправляются за помощью к специалистам, но в большинстве случаев неисправность можно устранить своими руками. Что для этого нужно сделать, мы расскажем в этой статье для всех, интересующихся этим вопросом.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента

Если у иглы имеется большой свободный ход, то деталь подлежит замене

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

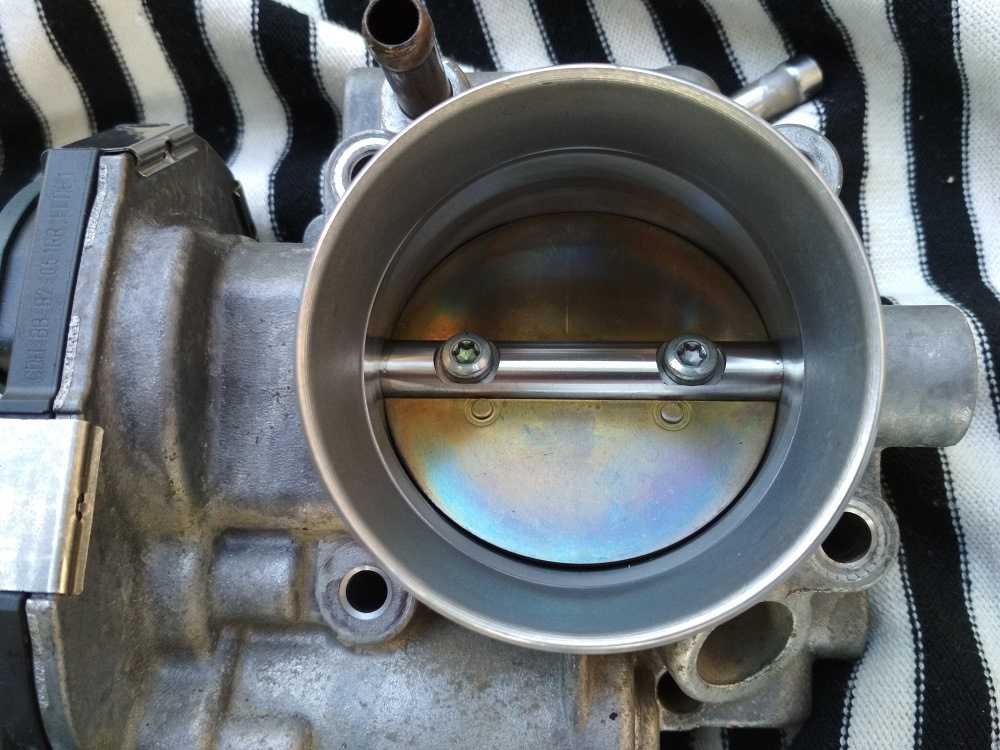

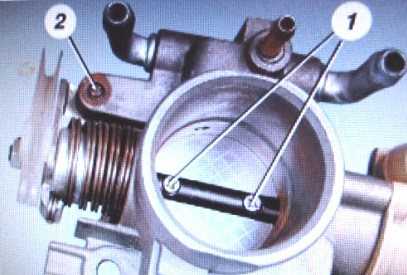

Устройство дроссельной заслонки

Дроссельная заслонка – круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя – это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:

• Привод – механический или электрический;
• Датчик положения – потенциометр дроссельной заслонки;
• Регулятор холостого хода.

В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.

Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.

Регулятор холостого хода

При помощи регулятора холостого хода, поддерживается необходимая частота вращения коленчатого вала, при абсолютно закрытой заслонке. К примеру, если мотор нагревается или увеличивается нагрузка, к процессу подключается дополнительное оборудование.

ОБРАТИ ВНИМАНИЕ!-Устроен регулятор следующим образом: корпус, куда крепится шаговый электрический мотор, соединенный с конусной иглой. Во время работы мотора на холостых оборотах, игла как поршень, регулирует площадь сечения воздушного канала

Профилактические меры

ДЗ имеет большой срок эксплуатации и ломается редко. Но могут произойти механические повреждения непосредственно ее корпуса или следует произвести ремонтные работы в системе двигателя. Тогда может осуществляться ее замена или ее составляющих. В зоне риска постоянно находиться датчик. Его нельзя отремонтировать, а часто требуется заменить на новый.

Чтобы не допустить поломки данного узла, ее нужно регулярно чистить. По рекомендации производителя это следует производить при замене масла или через 20 000 км. пробега. Если производить эти рекомендованные, профилактические меры, тогда дроссельная заслонка и ее датчик могут прослужить владельцу авто не один год и впоследствии не понадобиться замена.

Признаки выхода датчика из строя

Эксплуатация транспортного средства сопряжена с высоким уровнем износа всех деталей и узлов, в результате чего каждый элемент, рано или поздно, приходит в негодность. ДПДЗ не является тому исключением и, даже, наоборот, ломается значительно чаще других деталей, поскольку процесс его работы происходит в условиях экстремальных температур.

При выходе датчика из строя необходимо своевременно устранить неисправность, однако, для этого нужно обладать знанием признаков, которые сопровождают неисправность. Основной среди них является стабильность работы силового агрегата в режиме холостого хода. Если он сопровождается резким падением или возрастанием крутящего момента, то это говорит о том, что с электронным элементом, отвечающим за работу дроссельной заслонки, явно существуют какие-то проблемы. Другим показателем выхода из строя ДПДЗ является постоянно глохнущий мотор при отпускании педали газа. О необходимости замены прибора может свидетельствовать и падение динамических характеристик автомобиля, который станет уже набирать скорость или вообще не будет никакого эффекта от нажатия на педаль газа. Очень часто коленчатый вал не сбрасывает обороты ниже полутора тысяч в минуту на холостом ходу. Это лишь небольшая часть из всех возможных симптомов поломки узла, однако, всех их объединяет нестабильная работа двигателя. Поэтому если вы столкнулись с проблемой, когда мотор вашего автомобиля начал вести себя крайне подозрительно, поиск неисправности следует начинать именно с датчика дроссельной заслонки. Стоит отметить, что выход из строя это узла сопровождается идентичными признаками практически у всех моделей автомобилей ВАЗ, поэтому диагностика неисправности не составит особого труда.

Порядок работы по снятию устройства.

Для работ по снятию данного устройства необходимо запастись небольшим набором инструментов, состоящим из торцевого ключа на 13, отвертки и пассатижей.

1. Необходимо установить автомобиль на плоскую поверхность и зафиксировать его при помощи стояночного тормоза. Если есть сомнения устойчивости автомобиля нужно подставить противооткатные упоры.
2. После этого нужно отключить клеммы аккумулятора.
3. Откручиваем гайки крепления и шпильки, которыми крепиться ресивер к дроссельной заслонки. При этом нет необходимости отсоединять патрубки системы охлаждения и вентиляции картера.
4. Отключаем клеммы от проводов
5. При помощи крестовой отвертки выкручиваются венты на дроссельной заслонке
6. Когда крепления устройства выкручено, то можно достать его с посадочного места. Обычно, вместе с ним можно достать и уплотнительное кольцо. Но, в некоторых случаях оно может застрять в колодце заслонки.
7. В этом случае необходимо аккуратно демонтировать его.

Но иногда устройство может быть исправно, а проблемы в работе связаны с его засорением. В этом случае можно попробовать очистить его при помощи очистителя карбюратора. Обычно такой способ помогает оживить устройство, на котором нет видимых механических повреждений. Но данная мера не гарантирует 100% результата, а является лишь временной, которая позволяет добраться до ближайшей СТО или магазина с запчастями.

Холостой ход Шевроле Нива может быть неправильно отрегулирован, если у датчика повышенный ход между клапаном и опорной поверхностью. При измерении штангенциркулем данное расстояние не должно превышать 23 миллиметра.

Соблюдение данных параметров нужно для того, чтобы обеспечить правильный монтаж и не повредить корпус дросселя.

Перед установкой необходимо очистить посадочное место. Кроме этого можно смазать моторным маслом уплотнительное кольцо, чтобы было легче установить его на место.

Датчик дроссельной заслонки.

Так же на плавность работы двигателя на холостом ходу может повлиять датчик дроссельной заслонки Нива Шевроле. Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику.

1. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик

2. Чтобы проверить его работоспособностью нужно при помощи мультиметра измерить напряжение между первым и третьим разъёмом в колодке. При этом нужно перемещать положение заслонки из закрытого в открытое.

3. Сам элемент крепиться при помощи 2 винтов, которые нужно выкрутить для замены

4. После снятия элемента проверяем, не осталось ли в посадочном месте уплотнительного кольца. Нужно проверить его внешний вид и если с ним все в порядке установить его на место.

5. Теперь можно устанавливать новую деталь и производить сборку в обратном порядке.

https://youtube.com/watch?v=n_LxWHJEeo0

http://m.etlib.ru/qa/vysokie-holostye-oboroty-dvigatelya-28689http://expertniva.ru/dvigatel/pochemu-na-nive-shevrole-voznikayut-povyshennye-oboroty-holostogo-hoda-na-progretom-dvigatele.htmlhttp://carfordrive.ru/ford-fokus-2/dvigatel/pochemu-na-nive-shevrole-voznikayut-povyshennye-oboroty-holostogo-hoda-na-progretom-dvigatelehttp://autoflit.ru/1965-pochemu-ne-sbrasyvayutsya-oboroty-na-chevrolet-niva-razbiraem-populyarnye-prichiny.htmlhttp://djeeprus.ru/shevrole-niva/dvigatel/nastraivaem-holostoj-hod-shevrole-niva

Настройка дроссельной заслонки — повышает эффективность двигателя

Другими словами, его можно назвать датчиком электронной системы управления работой двигателя транспортного средства, обладающего системой впрыска топлива. Такое устройство просто необходимо системе, иначе точное дозирование топлива будет проблематичной задачей. Как только датчик положения дросселя подает сигнал, контроллер определяет текущее положение заслонки, а исходя из скорости изменения сигнала, отслеживается динамика нажатия на педаль акселератора, что, в свою очередь, выступает основным фактором для точной дозировки топлива.

Рекомендуем прочесть: Закон о возврате некачественного сотового телефона

При запуске мотора, контроллер начинает отслеживать угол отклонения дроссельной заслонки, и если она окажется открытой более чем на 75%, то активируется режим продувки двигателя.

По сигналу датчика, свидетельствующем о крайнем положении дросселя, контроллер переходит к управлению регулятором холостого хода, осуществляя, таким образом, дополнительную подачу воздуха в мотор автомобиля, в обход закрытой заслонки.

Конструкция ДПДЗ

• Выпускаются два вида датчиков положения дроссельной заслонки — контактного типа (пленочно-резистивные) и бесконтактные (магниторезистивные).

Распространенные неисправности

Контактные датчики со временем изнашиваются, из-за чего ЭБУ двигателя получает неверный сигнал. Из-за достаточно сложного устройства, в датчиках контактного типа чаще возникают неисправности.

Неисправности датчиков контактного типа и причины выхода их из строя:

• Потеря контакта на ползунке. Это может быть вызвано как его физическим износом, так и поломкой наконечника.
• Не меняется напряжение на выходном контакте датчика, или меняется скачками. Вызывается износом резистивных дорожек, которые истираются контактом ползунка.
• Механический износ привода ползунка.
• Обрыв проводов электрических цепей или отсутствие контакта в разъеме.

Срок службы бесконтактных (магниторезистивных) датчиков очень велик, так как они не имеют механически взаимодействующих деталей. Неисправности таких приборов могут возникнуть только в результате обрыва проводов или отсутствия контакта.

Внимание! Распространенное мнение, что бесконтактный ДПДЗ может выйти из строя при скачке напряжения в бортовой сети, в корне неверно. Величина напряжения регулируется электроникой

Реле-регулятор напряжения, как таковое, в электросхеме Шнивы отсутствует.

Диагностика

Напряжение 4,0 В, приходящее на датчик, изменяется в нем в зависимости от угла поворота ДЗ. В соответствии с величиной выходного напряжения ДПДЗ, электронный блок управления двигателем, имея данные об объеме воздуха, засасываемого двигателем, определяет требуемый состав смеси. Управляющее напряжение ЭБУ регулирует открытие форсунок, подающих топливо в камеры сгорания.

Если хотите проверить исправность самостоятельно, потребуется мультиметр, или, хотя бы, древний ампервольтомметр (авометр).

Выключить зажигание. Если обнаружена неисправность датчика ПДЗ -крышку двигателя можно не устанавливать, капот не закрывать.

Когда на панели приборов светился желтый символ Check Engine, необходимо проверить ЭБУ диагностическим сканером типа ELM327. Сканер найдет код ошибки и определит, есть ли еще проблемы, возможно, в других системах автомобиля.

Ремонт датчика положения дроссельной заслонки

ДПДЗ регулировкам, ремонту и восстановлению не подлежат.

Лучший способ ремонта поэтому – заменить датчик новым или заведомо исправным.

Выбор запчастей

Стоимость зависит от бренда изготовителя и типа изделия. Бесконтактные датчики стоят значительно дороже контактных.

Советуем приобрести бесконтактный датчик. Пусть дороже, но проблема будет решена практически навсегда.

Замена ДПДЗ автомобиля Шевроле-Нива

Потребуются крестовая отвертка(короткая) – Н2, и плоская с жалом, не имеющим острых кромок.

Капот открыт, декоративная крышка двигателя снята ранее. Зажигание выключено. Начали.

• Вынуть колодку проводов из разъема датчика. Не усердствуйте, отогните защелку плоской отверткой.
• Отвернуть крестовой отверткой два болтика М4, крепящие прибор к корпусу заслонки. Поочередно вынуть болтики вместе с плоскими и пружинными шайбами.
• Аккуратно отжать плоской отверткой прибор от фланца дроссельной заслонки и снять. В корпусе датчика прокладка-пыльник, не потеряйте её.
• Установить прокладку в корпус нового датчика, установить сам датчик. Наживить болтики, не забыв надеть на них плоские и пружинные шайбы.
• Поочередно затянуть болтики. Колодку проводов вдвинуть в разъем до срабатывания защелки.

Датчик заменен. Запустите двигатель, немного прогрейте. Поворачивая дроссельную заслонку рукой за сектор, послушайте движок на средних и повышенных оборотах. Отпустите сектор, убедитесь в равномерности работы на холостом ходу. Заглушите двигатель. Если все хорошо работает – установите декоративную крышку и закройте капот.

Автомобиль исправен. Возможно не полностью, но датчик положения дроссельной заслонки в нем новый, и работает!

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

• Степень открытия клапана — от 0 до 100%.
• Сечение проходного отверстия.

Первый показатель зависит от положения педали газа, а второй от конструкции дроссельного узла.

Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Случается, что после установки увеличенной ДЗ стандартный двигатель действительно становится мощнее. Это имеет простое объяснение: вместо старой забитой заслонки монтируется новая чистая. Того же эффекта можно добиться простым и дешевым методом: снять и промыть дроссельный узел.
