Снимаем туманку CITROEN C4
Для съема без последствий нам понадобится пластиковые помощники-лопаточки, можно и без них, простой стамеской и отвертками, но тогда есть шанс повредить пластик.
Этих лопаток уйма на aliexpress и мы можем помочь в покупке данного инструмента:
Пластиковую окантовку туманки поддеваем в местах на фото:
И вынимаем пластик:
Отключаем разъем датчика переднего парктроника:
Откручиваем шестигранники которые крепят ПТФ:
Вынимаем фишку, туманка в руках.
В этой модуле используется лампочка H11 12V-55W, если вдруг перегорела:
Далее берем пленку, промышленный фен или фен супруги (девушки):
При снятой фаре нам нужен помощник который будет держать фару в руках.
В двух словах нужно постепенно прогревать пленку, тянуть и клеить чтобы не было пузырей, лично меня эта процедура напрягает.
Результат поклейки пленки:
Собираем в обратном порядке не забывая подключать все разъемы:
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Электрическая схема автомобиля CITROEN C4
Предлагаем всем автовладельцам Ситроен С4, схемы электрооборудования на CITROEN C4. Все материалы и схемы находятся в нескольких архивах. Некоторые электросхемы, в частности блоки реле и предохранителей авто, можно посмотреть на картинках ниже. В данном руководстве вы найдете полные технические характеристики автомобиля, схему электропроводки, устройство кузова и трансмиссии, а также всё о двигателе машины. Инструкция полностью рассматривает элементы электроники, приборную панель и элементы управления, рассказывает, как использовать те, или иные переключатели, расположенные во внутреннем пространстве салона.
Схема предохранителей Citroen C4 Picasso
Предохранители под панелью управления
Предохранители в моторном отсеке Ситроен С4
Предохранители на аккумуляторной батарее
Схемы электрооборудования Ситроен С4
Стеклоочистители и омыватели авто
Ближний и дальний свет — подключение
Остальные узлы электрооборудования авто:
Электросхемы CITROEN C4 — скачать 1
Электросхемы CITROEN C4 — скачать 2
Электросхемы CITROEN C4 — скачать 3
Регулировка фар в Тюмени
Автомобилисты знают, что при техосмотре очень большое внимание уделяют настройке фар, так как от этого напрямую зависит безопасность дорожного движения. Фары, которые верно настроены, обеспечивают отличную видимость, не ослепляют светом встречные автомобили. Многие водители самостоятельно пытаются отрегулировать фары легкового автомобиля в Тюмени, и практически все сталкиваются с серьезными трудностями, так как далеко не у каждого водителя есть необходимое оборудование для правильной настройки света фар
Как следствие, свет оказывается настроен неверно, и могут возникнуть определенные проблемы, связанные с этим
Многие водители самостоятельно пытаются отрегулировать фары легкового автомобиля в Тюмени, и практически все сталкиваются с серьезными трудностями, так как далеко не у каждого водителя есть необходимое оборудование для правильной настройки света фар. Как следствие, свет оказывается настроен неверно, и могут возникнуть определенные проблемы, связанные с этим.
Специалисты компании « XENON SHOP72» имеют большой опыт подобной работы, поэтому настройка автомобильных фар легкового автомобиля в Тюмени для нас – не проблема.
Специалисты, работающие у нас, — мастера своего дела, поэтому любые работы проходят у нас оперативно и качественно. Оборудование, которое мы используем, отвечает всем требованиям и стандартам, с его помощью легко осуществима регулировка фар в Тюмени как ближнего, так и дальнего света
И важной составляющей является гарантия на наши работы – 1 год
| Услуга | Стоимость | Гарантия: |
| Регулировка фар (снятие фар+бампер) | от 500 ₽ | до 12 месяцев |
| Регулировка фар (простая) | от 500 ₽ | до 12 месяцев |
Регулировка фар легковых автомобилей в Тюмени сможет обезопасить Вас на дороге. Вы можете быть уверены в качестве и надежности наших услуг.
Есть вопросы по настройке оптики автомобиля?
Советуем ознакомиться с ответами на самые распространенные вопросы об регулировке автооптики. Также вы можете задать все интересующие вопросы нашим менеджерам по телефону: +7 (3452) 659-659
— Каким образом проводятся работы? Наши специалисты замеряют световой поток фар профессиональным люксометром до проведения работ. Производят корректировку фар с помощью специального стенда и применения схемы регулировки. После установки и/или регулировки светового оборудования автомобиля производят повторные замеры люксометром. Таким образом наглядно можно увидеть разницу.
— У вас есть гарантии на работы? Компания Xenonshop72 дает гарантию на работы до 1 года во всех установочных центрах в Тюмени. Если ваш случай сочтем гарантийным — то исправим все за свой счет.
— Сколько займет по времени регулировка? Обычно все работы занимают около 15-20 минут.
— У вас есть зона отдыха? Да, в любом нашем установочном центре в Тюмени есть комфортная зона отдыха, в которой вы можете подождать до окончания работ.
Звоните по телефону +7 (3452) 659-659 и заказывайте профессиональную регулировку фар. Приезжайте по адресам г. Тюмень, Московский тракт, 118, строение 11, помещ. 2 и Дамбовская, д. 10
голоса
Рейтинг статьи
Citroen C5 (2010 год). Регулировка света фар
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

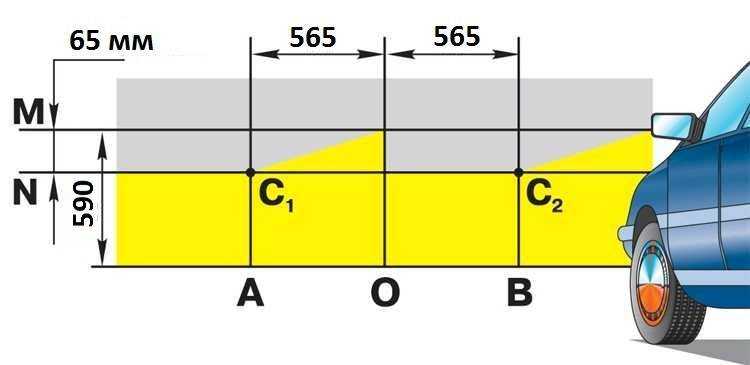

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

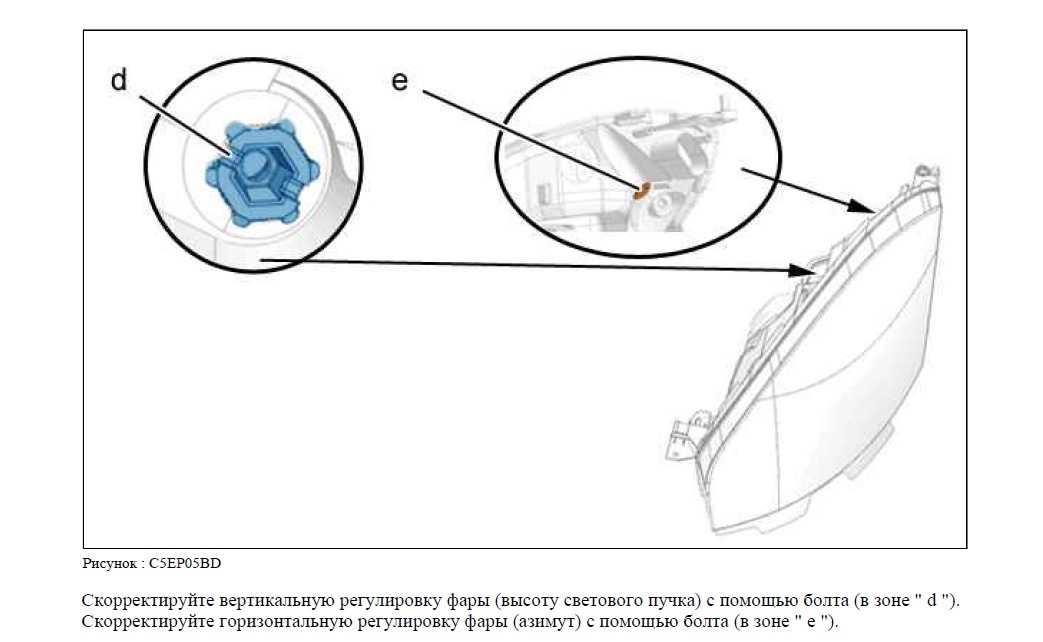

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Вращение регулировочных винтов для наглядности показано на снятой фаре.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

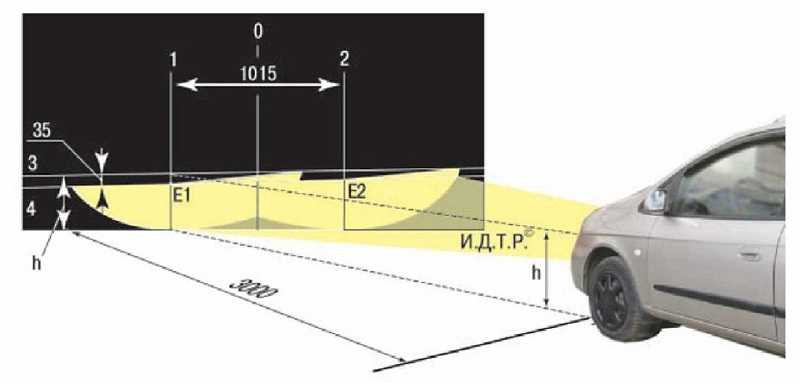

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Предохранители и реле Citroen C4 (B7), 2011 — 2018
Электрические цепи французского хэтчбека защищены плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.
Информация по схемам актуальна для моделей Ситроен С4 2-го поколения (в кузовах седан и хэтчбек B7) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.
В моторном отсеке
Монтажный блок находится около АКБ.
| Схема элементов моторного блока | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Модуль управления двигателем и питанием | 15 |
| F2 | Двухскоростной охлаждающий вентилятор | 5 |
| F3 | Модуль управления двигателем | 5 |
| F4 | 5 | |
| F5 | Модуль управления двигателем и вентилятором воздухозаборника | 15 |
| F6 | Модуль управления двигателем | 20 |
| Бензонасос с датчиком уровня | ||
| F7 | Модуль управления двигателем | 10 |
| F8 | 10 | |
| F10 | Переключатель сцепления | 5 |
| Модуль управления АКПП | ||
| Передние фары | ||
| F11 | Переключатель сцепления | 5 |
| Модуль управления АКПП | ||
| Передние фары | ||
| F12 | Система АБС | 5 |
| F15 | Диагностическая розетка | 20 |
| Усилитель руля | ||
| Датчик уровня охлаждающей жидкости | ||
| Насос присадки к топливу | ||
| BSI | ||
| F17 | Диагностическая розетка | 20 |
| Усилитель руля | ||
| Датчик уровня охлаждающей жидкости | ||
| Насос присадки к топливу | ||
| BSI | ||
| F19 | Малая / большая скорость работы очистителя ветрового стекла | 30 |
| F20 | Насос омывателя лобового стекла | 15 |
| F21 | Насос омывателя фар | 20 |
| F22 | Гудок | 15 |
| F23 | Правая галогенная фара дальнего света | 15 |
| F24 | Левая галогенная фара дальнего света | 15 |
| F26 | Компрессор кондиционера | 10 |
| Муфта компрессора кондиционера | ||
| Или | ||
| Компрессор кондиционера | ||
| F27 | Левая фара | 5 |
| F28 | Правая фара | 5 |
| F29 | Стартер | 25 |
| F30 | Модуль управления двигателем | 30 |
Сбоку, в нижней части основного блока расположена дополнительная плата.
| № | Расшифровка | Ток, А |
| F8 | Насос гидроусилителя руля / Механическая коробка передач | 30 |
| F10 | АКПП | 5 |
| F11 | Реле блокировки переключения | 5 |
| F12 | АКПП | 15 |
| F18 | Рычаг селектора | 5 |
На АКБ
Здесь расположены высокомощные плавкие вставки.
| Схема предохранителей блока на аккумуляторе | ||
|---|---|---|
| № | Описание | Ток, А |
| FL9 | BSI (Интеллектуальный модуль распределения питания) | 60 |
| FL10 | Усилитель руля | 80 |
| FL11 | Модуль управления КПП | 30 |
| FL12 | Электродвигатель вентилятора системы охлаждения | 60 |
| FL13 | BSI (Интеллектуальный модуль распределения питания) | 60 |
| FL14 | Свечи накаливания | 70 |
| FL15 | Блок реле защиты реле 3 | 100 |
| FL16 | — | |
| 1 | — | |
| 2 | — | |
| 3 | Датчик состояния аккумуляторной батареи | 5 |
| 4 | Электронный блок управления КПП | 5 |
| 5 | разъем для диагностики (DLC) | 5/15 |
| 6 | Электронный блок управления КПП | 15 |
| 7 | Системы АБС и ESP | 5 |
| 8 | Задняя розетка 12В | 20 |
Для доступа к плате снимите крышку с фиксаторов, потянув ее за верхнюю часть справа, потом слева, и демонтируйте крышку полностью.
Клуб Citroen C4 Sedan
Череп Старший лейтенантСообщения: 660 Зарегистрирован: 16 авг 2013, 17:47 Откуда: 1111 Авто: 1111111111111111 Пробег: 1111111 Благодарил (а): 98 раз Поблагодарили: 69 раз
Регулировка фар ближнего/дальнего света
Сообщение Череп » 30 авг 2014, 20:14
Daerung ПодполковникСообщения: 1517 Зарегистрирован: 06 сен 2013, 17:11 Откуда: Иркутск Авто: С4 Sedan 150 Exclusive+ черный металик OPR 13321 Пробег: 83000 Благодарил (а): 21 раз Поблагодарили: 62 раза
Сообщение Daerung » 30 авг 2014, 21:00
Череп Старший лейтенантСообщения: 660 Зарегистрирован: 16 авг 2013, 17:47 Откуда: 1111 Авто: 1111111111111111 Пробег: 1111111 Благодарил (а): 98 раз Поблагодарили: 69 раз
Сообщение Череп » 30 авг 2014, 21:27
Daerung ПодполковникСообщения: 1517 Зарегистрирован: 06 сен 2013, 17:11 Откуда: Иркутск Авто: С4 Sedan 150 Exclusive+ черный металик OPR 13321 Пробег: 83000 Благодарил (а): 21 раз Поблагодарили: 62 раза
Сообщение Daerung » 31 авг 2014, 05:55
Сообщение BMY » 31 авг 2014, 19:35
Череп Старший лейтенантСообщения: 660 Зарегистрирован: 16 авг 2013, 17:47 Откуда: 1111 Авто: 1111111111111111 Пробег: 1111111 Благодарил (а): 98 раз Поблагодарили: 69 раз
Сообщение Череп » 31 авг 2014, 20:54
Сообщение BMY » 31 авг 2014, 21:29
Сообщение BMY » 01 сен 2014, 11:31
Левая и правая фары(ближе к крыльям).Извиняюсь за качество. Попробовал покрутить,но очень туго почемуто. буду пробовать в др. время, а то обед короткий.
Череп Старший лейтенантСообщения: 660 Зарегистрирован: 16 авг 2013, 17:47 Откуда: 1111 Авто: 1111111111111111 Пробег: 1111111 Благодарил (а): 98 раз Поблагодарили: 69 раз
Сообщение Череп » 01 сен 2014, 13:36
Re: Регулировка фар ближнего/дальнего света
Сообщение Amarantius » 18 мар 2017, 06:59
Technics66 МаршалСообщения: 7513 Зарегистрирован: 21 сен 2013, 19:24 Откуда: Екатеринбург Авто: Citroen C4 Sedan MT Tendance+климат Темно-синий. OPR-13366 Пробег: 110000 Прошлый авто: Toyota Corolla E120 Благодарил (а): 166 раз Поблагодарили: 1709 раз
Re: Регулировка фар ближнего/дальнего света
Сообщение Technics66 » 18 мар 2017, 07:03
Re: Регулировка фар ближнего/дальнего света
Сообщение Amarantius » 18 мар 2017, 20:48
Technics66 МаршалСообщения: 7513 Зарегистрирован: 21 сен 2013, 19:24 Откуда: Екатеринбург Авто: Citroen C4 Sedan MT Tendance+климат Темно-синий. OPR-13366 Пробег: 110000 Прошлый авто: Toyota Corolla E120 Благодарил (а): 166 раз Поблагодарили: 1709 раз
Re: Регулировка фар ближнего/дальнего света
Сообщение Technics66 » 18 мар 2017, 20:56
max-fantom МаршалСообщения: 6148 Зарегистрирован: 01 фев 2014, 21:24 Откуда: Москва Авто: C4 Sedan Exclusiv+ (THP150 @Stage1 ETuners) Пробег: 135 000 Прошлый авто: Citroen C4 Купе VTi120 МКПП5 2008г. Благодарил (а): 1540 раз Поблагодарили: 994 раза
Re: Регулировка фар ближнего/дальнего света
Сообщение max-fantom » 25 апр 2017, 12:24
Жизнь надо прожить так, чтобы больше не захотелось !
EMINEM Генерал-полковникСообщения: 2943 Зарегистрирован: 23 апр 2014, 13:10 Откуда: МО, г. Видное Авто: Citroen C4 Sedan THP150 Tendance Blanc Banquise Пробег: 113000 Прошлый авто: Toyota Corolla/Matrix (NAP) 130 л.с. АКПП-4 Благодарил (а): 135 раз Поблагодарили: 253 раза
Re: Регулировка фар ближнего/дальнего света
Сообщение EMINEM » 25 апр 2017, 13:20
на штатном вот вроде 2 регулировочных винта, какой за что отвечает не знаю точно, у меня не штатный (и там тот что регулирует вверх/вниз намного удобнее расположен)
Сервисное обслуживание Ситроен
Каждый наш клиент может быть уверен в безупречном качестве технического обслуживания Citroen, которое выполняют настоящие профессионалы с богатым опытом в данной сфере. Мы предлагаем сервис по ремонту и ТО Citroen на правах официального дилера французской марки на территории России.
Почему Вам стоит обратиться в Ситроен Центр Москва
Сохранение гарантии на Ваш автомобиль. При проведении ТО Citroen и любых других работ в нашем дилерском центре строго соблюдаются все предписания производителя. Именно поэтому у Вас сохраняется право на ремонт по гарантии. После прохождения ТО Ситроен не забудьте предоставить сервисную книжку на автомобиль, чтобы мы могли проставить все необходимые отметки.
Высокое качество выполненных работ. Ремонт и техническое обслуживание Citroen осуществляются исключительно с применением высокотехнологичного оборудования, получившего одобрение со стороны компании-производителя автомобилей.
Соблюдение рекомендаций производителя. В рамках ремонта и ТО Ситроена мы используем только оригинальные или сертифицированные производителем запчасти и технические жидкости, благодаря которым эксплуатация Вашего автомобиля будет долгой и комфортной.
Наличие гарантии. Обращаясь к нам, Вы можете быть уверены в качестве ремонта и сервиса Ситроен. Гарантия распространяется не только на все выполненные операции, но и на используемые запасные части.
Широкий комплекс услуг. Помимо ТО Citroen, мы выполним полный комплекс работ в рамках гарантийного и послегарантийного сервиса, по Вашему желанию установим дополнительное оборудование и аксессуары.
Подменный автомобиль. Мы заботимся о Вашем комфорте и личном времени, поэтому в экстренной ситуации Вы не останетесь без автомобиля. Услуга «Подменный автомобиль» поможет Вам сохранить мобильность на время ремонта, прохождения ТО и в других непредвиденных ситуациях.
Наши услуги
- Предпродажная подготовка транспортного средства.
- Гарантийный ремонт различных моделей.
- Техническое обслуживание Ситроен.
- Измерение и регулировка углов установки колес, диагностика тормозной системы на контрольных стендах.
- Регулировка фар, установка светотехники (в рамках сервиса Ситроена и отдельно).
- Балансировка колес и шиномонтаж.
- Диагностика и ремонт элементов ходовой части.
- Выявление и устранение неисправностей двигателя и трансмиссии.
- Диагностика и ремонт электрооборудования.
- Устранение неисправностей топливной аппаратуры бензиновых и дизельных моторов.
- Диагностика и ремонт систем вентиляции и кондиционирования.
- Продажа оригинальных запасных частей и аксессуаров.
Необходимая периодичность планового технического обслуживания
Сроки проведения технического обслуживания Citroen устанавливаются производителем и зависят от возраста или пробега транспортного средства. Для большинства моделей ТО Ситроен требуется один раз в 12 месяцев или каждые 20 000 км (за исключением C1, C4-Aircross и С-Crosser). Кроме того, для обеспечения стабильной работы двигателя любого типа каждые 10 000 км нужна замена моторного масла. Более подробную информацию о периодичности ТО Ситроен Вы можете уточнить в сервисной книжке.
Что входит в плановое ТО
ТО Ситроен включает следующие регулярные операции:
- замену масла и масляного фильтра;
- проверку систем в салоне автомобиля (стояночный тормоз, звуковой сигнал и т. д.);
- считывание ошибок с бортового компьютера;
- проверку моторного отсека, подвески, рулевого управления, герметичности агрегатов и контуров и т. д.
Перечень дополнительных операций, которые проводятся в рамках ТО Ситроен, зависят от конкретной модели, типа двигателя и срока эксплуатации Вашего автомобиля.
голоса
Рейтинг статьи

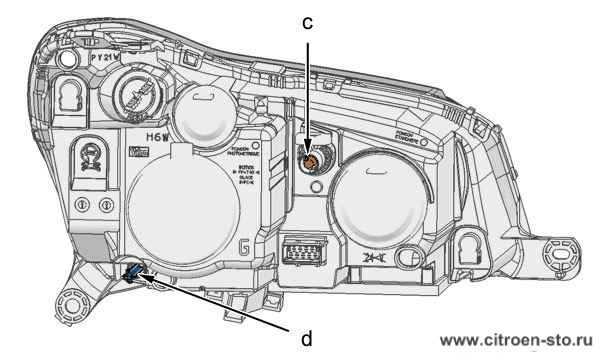

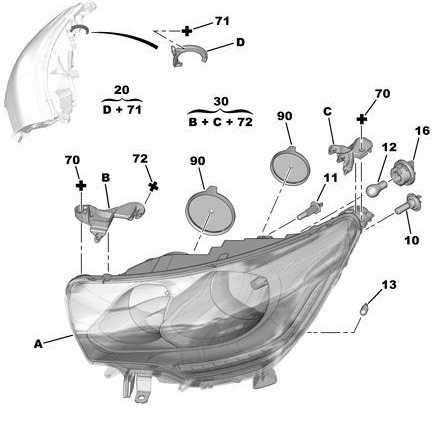

Освещение и сигнализация
Снятие
1. Отсоединить аккумуляторную батарею.
2. Отсоединить трос привода открытия (2) капота (в «a») при помощи тонкой отвертки.
3. Отделить трос привода открытия (2) капота.
Примечание: Операции с фарами выполняются симметрично.
4. Отсоединить разъем (в «b»).
5. Отвернуть болты (3).
6
Освободить фару (1) (соблюдая осторожность)
7. Снять фару (1).
Установка
1. Установка производится выполнением операций по снятию в обратном порядке.
2. Проверить зазоры и выравнивания.
3. Подсоединить обратно аккумуляторную батарею.
4. В случае замены выполнить регулировку фар.
5. Проверить функционирование электрооборудования.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как отрегулировать фары ближнего света Ситроен С5?
Теперь мы перейдем к разделу, который вас больше всего интересует на этой странице с контентом. как отрегулировать ближний свет своего ситроен с5? Эта настройка может показаться немного сложной, но если вы будете следовать инструкциям, вы сможете сделать это без особых проблем.
Подготовка к установке ближнего света Citroen C5
Для начала вам необходимо настроить свой автомобиль, чтобы настроить фары ближнего света в хороших условиях, вот что нужно сделать:
Поставьте машину на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
Осторожно проверяйте давление в шинах.
Убедитесь, что ручка регулировки высоты фонарей установлена на 0.
Попробуйте сделать это с половиной полного бака.
Снимите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.
Настройка фар ближнего света его Citroen C5
Как только ваша машина встанет на место, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Убедитесь, что с помощью уровня обе части креста прямые. Затем отойдите назад на расстояние от 7 до 10 метров. Для остальной части операции вот основные шаги, которых следует придерживаться:
- Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашего Citroen C5 (в большинстве случаев они помечены, и те, что выше, должны регулировать вертикаль, а те, что сбоку, рукоятки регулировки по горизонтали).
- Используйте ткань или что-нибудь еще, чтобы скрыть свет, на котором вы не выполняете регулировку.
- Используя винты для горизонтальной регулировки, у вас должна быть самая интенсивная часть балки, которая должна быть немного правее вертикальной линии, отмеченной на стене.
- Что касается вертикальной модификации, вам придется с помощью винта попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
- После этого проверьте, чтобы настройки ближнего света вашего Citroen C5 были постоянными на дороге, не стесняйтесь проверять, что он ехал, иногда он может двигаться.
Если вы хотите отрегулировать противотуманные фары на своем Citroen C5, пожалуйста, прочитайте нашу содержательную страницу по этой теме.
Если вам нужны дополнительные руководства по Citroen C5, перейдите на наш Citroen C5 категория.
Проверка и исправление неравномерности освещения
Правильная настройка фар Citroen C4 включает также проверку освещения дороги, чтобы убедиться, что свет распределен равномерно и не создает слепящих эффектов для других водителей.
Чтобы проверить неравномерность освещения, выполните следующие шаги:
- Очистите фары от грязи и пыли. Грязные фары могут искажать распределение света.
- Проверьте положение фар. Убедитесь, что фары находятся на одной высоте и симметрично относительно оси автомобиля.
- Установите автомобиль на ровной поверхности, примерно в 3 метрах от стены.
- С водительского сиденья включите ближний свет фар и проверьте, как равномерно освещена стена перед автомобилем.
- Проверьте вертикальную и горизонтальную линию разграничения светового пятна. Она должна быть прямой и не смещаться в сторону.
- Если обнаружены неравномерности освещения, следует отрегулировать фары с помощью регулирующих винтов или повернуть фокусные линзы до достижения нужного эффекта.
Проверка и исправление неравномерности освещения должны проводиться регулярно, особенно после замены или ремонта фар, чтобы обеспечить безопасность на дороге и предотвратить создание опасной ситуации для других водителей.
Система внешнего и внутреннего освещения
Проверка
1. Разгрузить автомобиль.
2. Автомобиль в снаряженном состоянии (порожний автомобиль, полностью заправленный и укомплектованный).
3. Очистить большие наросты грязи, снега или льда, поскольку они могут изменить эталонную высоту кузова над землей.
4. Проверить давление в шинах.
5. Накачайте шины до давления, соответствующего рекомендациям изготовителя для нормальных дорожных условий.
6. Поставьте автомобиль на ровную поверхность, направьте колеса прямо.
7. Включите фары.
8. Проверьте работу корректора нагрузки, поворачивая колёсико регулятора.
9. Установите его в положение нормальной нагрузки «O».
10. Отпустите рычаг стояночного тормоза.
11. Зафиксировать неподвижно автомобиль. Включите в коробке передач нейтраль или положение » Neutre » (Нейтраль) или » Parking » (Парковка) для автоматической коробки передач.
12. Проверьте работу автоматических корректоров высоты световых пучков фар, включив фары, нажимая на заднюю часть автомобиля и проверяя стабильность направления световых пучков (В зависимости от комплектации).
Примечание Автомобили, оснащенные фарами с газоразрядными лампами: привести в действие омыватели с включенными фарами с газоразрядными лампами.
13. Запустите двигатель.
14. Выровняйте реглоскоп по отношению к автомобилю в соответствии с инструкцией прибора.
15. Совместить центр линзы реглоскопа с оптическим центром фары (центром шторки) (По вертикальной оси).
Замена лампочка ближнего света (левая)
#1 BorisSpb
#2 Walter Scott
Члены клуба
Cообщений: 641
- Машина: RCZ 2010
- Меня зовут: Иван
- Город Москва
Хотите совет? Не знаете как поменять лампочку — езжайте в сервис, пока дров не наломали.
Ремонт двигателей EP6 Peugeot, Citroen & Mini. http://madpistons.ru/
Услуги компьютерной диагностики и телекодировки опций. 8-916-II8-93-I0 или личные сообщения.
Наверх
#3 safemode
Члены клуба
Cообщений: 2 829
- Машина: Citroen C3 Picasso
- Меня зовут: Сергей
- Город из Внутримкадья
проще снять фару чем блок предохранитлей. И скорее всего пружина снимается очень просто — надо на нее нажать и отвести всторону, она там в зацепах сидит. Сделай крупнее фото самого крепежа лампы и все станет яснее как там держится лампочка. Либо потренируйтесь на правой лампе, где доступ получше.
Сообщение отредактировал safemode: 19 Ноябрь 2016 — 13:58
don’t trouble trouble until trouble troubles you A la ger com a la guerre
in vino veritas in aqua sanitas
Наверх
#4 BorisSpb
Хотите совет? Не знаете как поменять лампочку — езжайте в сервис, пока дров не наломали.
Непременно, так и поступлю, если не прокатит идея с форумом)
Удалось заменить предохранитель, и, окрыленный успехом, решил, что могу попробовать заменить и лампочку.
Ну, как минимум, могу надеяться, что топик сможет помочь более смекалистым автолюбителям.
Наверх
#5 Матис
Меня укусил модератор
Члены клуба
Cообщений: 2 065
- Машина: С4 купе
- Меня зовут: Андрей
- Город Moscow never sleeps
Как художник художнику, там все зависит от гибкости и силы пальцев.
Не получается — реально на сервис.
Я меняю лампочки раз в год и матерюсь как в первый раз.
А пружинка стоит почти как блок фары в сборе, потому что отдельно не продается
И важно ее не просрать
Bite my shiny metal ass!
Наверх
#6 ZIGGY
Члены клуба
Cообщений: 3 685
- Машина: Citroen C6 ES9A
- Меня зовут: Алексей
- Город Москва
Выше верно написали-нажать и отвести в сторону.
Изучите тактильно сверху где пружина входит в фиксатор.
Меняется за полминуты.
зы.А вообще всё ерунда, габариты в с5-2 , дхо на с5х7 и ближний правый у меня-вот это неудобно, но тоже можно)))
1
По поводу «подскажите артикул» сюда http://www.drive2.ru/l/7392708/ По поводу «как снимается»-сюда http://www.drive2.ru/l/7392689/ Общий ликбез для желающих купить С5 https://www.drive2.ru/l/9270215/ Адепт секты тракториствов-дизелистов-помазанных солярой. Mavruc «Понакупят шнурков по объявлению, а пользоваться не умеют!» Enzo
Наверх
#7 BorisSpb
Ближний свет фар ситроен с4
Итак. Сгорела не так давно у меня лампочка ближнего света со стороны водителя.И смотрелось это очень убого… поэтому ездил габариты+птф)))
Но вчера, подъезжая к дому, понял, что я ВООБЩЕ ничего не вижу и пришлось включить одну фару) Но во дворе то можно — никто не видит ужо))))
Когда сгорела лампа, я в первый день открыл капот и со словами «да херли там менять» пошел смотреть, что там как…
…вариант плотной компоновки двигателя)))
Твою же ж мать сказал я и закрыл капот до выходных.
Но события вчерашнего вечера заставили меня залезть под капот моего ситра сегодня утром!
Купил я лампочки OSRAM H7 55Вт за 200р.Дешевле не было)))
1. Снимаем «трубу воздухозаборника (пусть так будет)
— воздухозаборник состоит из двух частей (у меня, при плотной компоновке)— если у вас нет части изображенной ниже см. пункт 2
2. Снимаем сам воздухозаборник
берем плоскуюшлицевуюобычную отвертку и откручиваем «фиксатор»
3. Снимаем клеммы с фары.
4. Снимаем заглушку отверстия. резина — не боимся)
5. Видим лампу) запоминаем как она стоит!
С одной стороны, как видно на фото, если срез.В том месте где лампа есть паз под этот срез. он сверху!
6. Далее перед нами такая картина.
Тут делаем так:— снимаем контакты — просто тянем на себя.— пружинка. верхняя часть. нажимаем в отводим в сторону от фиксатора.— отводим скобупружинку вниз.— аккуратно вытаскиваем лампу. я сделал так — между контактов просунул палец и вытащил ее. смотрите не затолкайте лампу в фару. пусть это и сложно)) но все же.
Теперь втыкаем новую лампу:— срезом вверх, аккуратно в паз.— не запихиваем, а вставляем.— смотрим в фару снаружи чтобы лампа встала ровно.— аккуратно отпускаем и фиксируем пружинкойскобой также как и отстегивали — нажали и завели за фиксатор.— проверяем ровно ли встала— если криво — то нажимаем на края лампы пока она не встанет во все пазы.— одеваем клемму на лампы — совместили контакты лампы с отверстиями на клемме и нажали чтобы наделась до упора.
Все собираем назад))
1. резиновая заглушка отверстия в фаре2. клемма контактная фары (с красным фиксатором)— тут такой момент. когда мы ее снимали мы отодвигали красный фиксатор в сторону и тянули клемму от фары. тут же нужно одновременно наживлять клемму на контакты фары и задвигать фиксатор обратно. только так она вернется на место!3. Воздухозаборник ставим в пазы и защелкиваем. Проверяем — тянем вверх — не тянется — ок!4. Надеваем патрубок.5. Затягиваем «фиксатор» (как эта хрень называется? стяжка?) отверткой. Сильно не затягиваем. Туго пошла отвертка — 2-3 оборота и хорош.6. Ставим «трубу воздухозаборника» из пункта 1. Тоже пазы и щелчек в конце.7. Закройте капот чтоль)))
П.С.: проверить работу ближнего можно не залезая в машину) На брелке есть кнопка функции «follow me home» — тыкните и включится ближний)П.С.С: Замена лампы со стороны пассажира вообще не должна вызвать трудностей. Доступ к ней ничем не ограничен! Кроме как заглушкой)))
Надеюсь кому-нибудь пригодится эта инструкция. Что не понятно спрашивайте!Если нужно запишу видео)
Citroen C4 – очень интересный автомобиль, поэтому истинные ценители этой марки редко меняют его на другой. Пожалуй, единственный недостаток этой модели Ситроен С4 – это проблематичная замена ламп ближнего света. Несмотря на все трудности, не бывает ничего невозможного, поэтому даже с этой задачей можно вполне справиться самостоятельно. Как это сделать, вы узнаете дальше.
