Сходства и различия двух автомобилей
Напомним, что и Нексия, и «четырнадцатая» уходят своими корнями в прошлое столетия. Первый автомобиль – это плод работы южнокорейских конструкторов, усовершенствовавших популярный в свое время Опель Кадетт – очертания последнего узнаваемы многим автолюбителям. ВАЗ-2114 – это также рестайлинг, где за основу была взята «девятка». И в первом, и во втором случаях конструкторы постарались убрать недостатки образцов, однако о 100-процентном успехе здесь говорить не приходится. Некоторые недостатки предшественников перекочевали на их более свежие версии. Впрочем, учитывая стоимость этих автомобилей, на эти минусы вполне можно закрыть глаза.
Давайте рассмотрим остальные параметры, которые, как правило, сравниваются, когда нужно сделать выбор между двумя легковыми авто. Это, в частности:
- двигатель;
- подвеска;
- управляемость;
- тормозная система;
- комфорт;
- стоимость обслуживания.
Все дело в том, что при равном объеме ее объем немного мощнее и вместе с тем экономичнее. Разница в потреблении топлива на 100 километров пробега составляет 1 литр. Согласитесь, при нынешних ценах на бензин это весомый довод в пользу Дэу. Вместе с тем оба автомобиля примерно равны по скоростным показателям – Нексия резвее, но ненамного.
Также следует учитывать тот факт, что в основе двигателя Дэу – идея немецких конструкторов. Соответственно, его качество находится на достаточно высоком уровне, даже учитывая возраст конструкции и различные доработки южнокорейских инженеров – агрегат в итоге получился очень хороший. Между тем на «четырнадцатой» зачастую приходится перебирать двигатель уже после 200 тысяч километров пробега.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
- Срезание зубьев на приводном ремне механизма ГРМ.
- Неправильно совмещены установочные метки на ремонтируемом двигателе.
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
Процедура замены ремня ГРМ
Процедуру замены ремня ГРМ на автомобиле Ока нельзя назвать слишком сложной. Если внимательно изучить инструкцию, точно следовать ее указаниям, то замену ремня можно произвести даже своими руками.
Начиная работу, автомобиль ставят на ручной тормоз, задние колеса фиксируют башмаками. Следующий порядок действий будет следующим:
- Из моторного отсека вынимают запасное колесо и бачок стеклоомывателя. Отключают аккумулятор и демонтируют воздушный фильтр, а также катушку зажигания.
- Ослабив ремень привода генератора, полностью его снимают.
- Затем демонтируют защитный кожух привода ГРМ.
- Вращают коленвал по часовой стрелке, до тех пор, пока не произойдет совмещение меток ГРМ.
- Потом снимают шкив генератора, который находится на коленвале двигателя.
- Выкручивают болт, крепящий шкив генератора и демонтируют его.
- Ослабляется натяжение ремня. Следующей ослабляется гайка, которая крепит натяжной ролик. Если планируется его замена, то его тоже демонтируют.
- В случае замены помпы системы охлаждения, сливается охлаждающая жидкость. После этого демонтируют и насос.
Далее снимается зубчатый ремень
Очень важно! После снятия ремня двигатель ни в коем случае не проворачивают, чтобы не погнуть клапана.
Проводится тщательный осмотр шкивов ГРМ, их очищают хорошо от грязи и следов масла.
После замены ремня ГРМ монтаж производится в обратном порядке. Главное, не забывать проверку совпадений меток ГРМ.
Инжекторная; ОКА; с 3-х цилиндровым двигателем
ОАО «Серпуховский Автомобильный Завод» выпускает автомобиль «ОКА» СеАЗ- 11116 с китайским двигателем TJ 376 QE, производство TJ FAW по лицензии Daihatsu. Также с этим двигателем производится автомобиль FAW Xiali. Китайский двигатель TJ сертифицирован и имеет «Одобрение типа транспортного средства», также соответствует экологическому стандарту EURO – 2 .
Двигатель:
Тип четырехтактный, бензиновый, c ЭСУД Число и расположение цилиндров 3 , в ряд Диаметр цилиндра и ход поршня, мм 76 x 73 Рабочий объем, л. 0 , 993 Степень сжатия 9 , 5 Номинальная мощность при частоте вращения коленчатого вала 6000 об/мин, кВт (л.с.) 39 ( 53 ) Максимальный крутящий момент при частоте вращения коленчатого вала 3000 об/мин, Н.м(кгс. м) 77 ( 7 , 8 ) Минимальная частота вращения коленчатого вала при режиме холостого хода, об/мин 850 – 900 Порядок работы цилиндров 1 – 2 ‑ 3 Массовая доля окиси углерода (СО) в отработанных газах на режиме холостого хода, не более, % 0 , 5
Наличие у двигателя TJ 376 QE электронной системы управления двигателем (ЭСУД). В двигателе использован блок управления фирмы Bosch. При замене блока управления можно получить токсичность выхлопа по нормам Евро – 3 .
Технические характеристики автомобиля ОКА – 11116 :
- Объем двигателя увеличился до 0 , 993 л (TJ 376 QE) с 0 , 75 л (ВАЗ – 11113 )
- Мощность двигателя увеличилась до 53 л.с. (TJ 376 QE) с 32 л.с. (ВАЗ – 11113 )
- Расход топлива снизился до 4 , 0 л (TJ 376 QE) вместо 4 , 6 л (ВАЗ – 11113 )
- Улучшилась разгонная динамика 18 с (TJ 376 QE) с 27 , 5 с (ВАЗ – 11113 )
- Увеличилась максимальная скорость до 150 км/ч (TJ 376 QE) вместо 123 км/ч (ВАЗ – 11113 )
- Установка 5 ‑ти ступенчатой КПП (ОКА – 11116 ) вместо 4 ‑х ступенчатой (ОКА – 11113 )
- Ресурс автомобиля ОКА – 11116 по сравнения с ОКА – 11113 увеличился в 2 раза до 200 000 км.
Дополнительные материалы:
* Все технические параметры – данные производителя.
Очистка карбюратора от нагара и загрязнений
Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.
Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей
Инструменты и расходные материалы
- ветошь;
- несколько зубочисток;
- отрезок тонкой стальной проволоки длиной 30 см;
- баллон со сжатым воздухом;
- защитные резиновые перчатки и очки;
- комплект рожковых ключей;
- плоская отвёртка;
- жидкость для чистки карбюратора.
Последовательность действий
- Снятый с автомобиля карбюратор полностью разбирается.
Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА
Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов
- Для начала надо отцепить все трубки от крышки клапанов, тросики, ведущие к приводам заслонок, и произвести демонтаж корпуса воздушного фильтра. Чтобы коленвал легче прокручивался, свечи тоже можно выкрутить.
- Открутить две гайки и снять крышку, после чего с верхней части ГБЦ удаляются остатки масла.
- Снимается передний кожух ремня ГРМ.
- Поршень цилиндра, с которого начнётся регулировка зазоров, выставляется в верхнюю мёртвую точку сжатия. Все клапаны в таком положении будут закрыты. В процессе для наиболее точного результата можно ориентироваться на нанесённые производителем метки.
- Далее коленвал по звёздочке проворачивать следует по часовой стрелке. Для оптимальной регулировки клапанов требуется, чтобы совпадали риски на коленвале и корпусе подшипников. Для большего удобства можно нанести свои метки. Тогда в дальнейшем положение каждого цилиндра можно будет определять по зубьям звёздочки.
- На винте, использующемся для установки зазора, отжимается контргайка. Выставляется зазор таким образом, чтобы плоский щуп был пределом подворота болта. После чего контргайка затягивается. Попутно необходимо следить за силой затягивания контргайки, иначе полученные параметры можно сбить.
- Закончив с затяжкой, необходимо щупом ещё раз проверить выставленный зазор. Последний должен проходить с лёгким усилием. Если результат отличается от нужного — провести регулировку заново.
- Повторить процесс со всеми последующими клапанами.
Выше был приведён метод регулировки клапанов с помощью щупа. На многих современных автомобилях для этой процедуры применяются специальные регулировочные шайбы. Весь объём работ отлично продемонстрирован на приведённом ниже видео.
Последовательность действий
Все работы выполняются на холодном двигателе. Весь процесс делается так:
С авто снимаем корпус воздушного фильтра. Карбюратор накрываем ветошью;
Отсоединяем от клапанной крышки патрубки, отводим их в сторону;
Откручиваем гайки крепления клапанной крышки, снимаем ее;
Устанавливаем ВМТ. Для этого проворачиваем коленчатый вал до совмещения меток, нанесенных на шкиву привода генератора и крышке ремня ГРМ (поскольку на крышке две метки, то устанавливать нужно на длинную);
Порядок регулировки цилиндров на «Оке» не важен, поскольку у двигателя этого авто они ходят синхронно. То есть начинать регулировать на любом цилиндре
Важно только помнить, что крайние клапана – выпускные, а внутренние – впускные (выпускной-впускной-впускной-выпускной). Это нужно для того, чтобы не попутать тепловые зазоры
Для примера рассматривать будем цилиндр, расположенный ближе к зубчатому колесу распределительного вала;
Измеряем зазоры на клапанах выбранного цилиндра при помощи щупов и записываем их;
На толкателях имеются специальные прорези для извлечения шайбы. Отверткой проворачиваем толкатель, чтобы повернуть к себе одну из прорезей;
Устанавливаем на шпильки клапанной крышки инструмент для отжима и фиксируем его гайками;
Располагаем ручку напротив первого клапана, подставляем рычаг между кулачком распред. вала и толкателем, нажимаем на ручку, преодолевая усилие пружины;
Устанавливаем фиксатор между распред. валом толкателем, выводим рычаг и отводим в сторону;
Выколоткой поддеваем шайбу, а затем извлекаем ее пинцетом;
На шайбе нанесен ее размер (если он затертый – изменяем ее толщину штангенциркулем);
Высчитываем требуемую толщину новой шайбы. Для этого берем толщину извлеченной шайбы, добавляем к значению измеренный тепловой зазор и отнимаем значение номинального. Для примера возьмем впускной клапан. Измеренный зазор составил 0,28 мм. Извлекли шайбу, замерили ее и получили значение 3,80 мм. Объединяем эти показатели – 4,08 мм. От него отнимаем номинальный зазор (0,2 мм) и выходит, что нужно установить шайбу толщиной 3,88 мм. Поскольку в наборе нет элемента с таким значением, подбираем ближайшее к нему (для этого и нужна погрешность 0,05 мм). В итоге для восстановления теплового зазора нужна шайба с толщиной 3,90 мм.
Ставим подобранную шайбу и переходим к следующему клапану цилиндра. Расчет толщины делаем так же, но с учетом того, что у выпускного клапана номинальный зазор составляет 0,35 мм;
После регулировки на одном цилиндре, переходим к другому. Но для этого нудно провернуть коленчатый вал на 360 град. А далее все работы выполняются так же, как указано выше;
После регулировки устанавливаем с двигателя снятые элементы, при этом обязательно заменяется прокладка клапанной крышки;
Напоследок отметим, что данная операция проводится также и в случае проведения работ, связанных со снятием распределительного вала, к примеру, при замене сальников клапанов.
Статья в тему — Регулировка клапанов ВАЗ «Классика»
Отличия, технические показатели
Немного о том, чем отличаются двигатели «Оки» отечественного производства касательно устройства. В целом, общая конструкция у них идентична. Разница лишь в:
- Параметрах деталей цилиндро-поршневой группы (диаметр поршня и цилиндра);
- Диаметрах седел клапанов;
- Прокладке ГБЦ;
- Величинах баланса уравновешивающих валов;
Что касается рабочих параметров, то они приведены ниже:
| Характеристики силовых агрегатов «Ока» 1111 и 11113 | |||
| Параметр | «Ока» 1111 | «Ока» 11113 | «Ока» 11116 |
| Рабочий объем двигателя | 649 куб. см. | 750 куб. см. | 993 куб.см. |
| Мощность двигателя | 29,3 л. с. | 33 л.с. | 53 л.с. |
| Крутящий момент | 44 Нм | 50 Нм | 77 Нм |
| Компрессия двигателя | 9,9 | 9,9 | 9,9 |
| Тип системы охлаждения, объем | Жидкостная, 4,8 л | Жидкостная, 4,8 л | Жидкостная, 4,8 л |
| Тип системы смазки, объем масла | Комбинированная, 2,5 л | Комбинированная, 2,5 л | Комбинированная, 2,5 л |
| Тип системы питания | карбюраторная | карбюраторная | карбюраторная |
| Тип системы зажигания | электронная | электронная | электронная |
Все модификации силовой установки «Ока» агрегатировались исключительно с 4-ступенчатой механической коробкой передач.
Освещение
Самые популярные модификации, к сожалению, пока не оснащены фарой, однако некоторые владельцы техники сами регулируют этот нюанс.
Сделать освещение на мотоблоке очень легко, для этого обычно используют базовый электрогенератор. Подключение выполняется следующим образом:
- устройство, генерирующее электричество, подключают к кнопке на руле;
- от кнопки прокладывают необходимые провода к электрооборудованию (например, фаре);
- провода изолируют любым способом от механических повреждений и воды (чаще всего применяют трубу-гофру).
Читать дальше: Промежуточный подшипник фокус 2
Если мощности генератора достаточно, свет фары будет ярким. При недостатке мощности на малых оборотах двигателя свет будет гаснуть. Некоторые умельцы меняют генератор мотоблока на автомобильный или тракторный.
Как сделать свет для мотоблока или минитрактора своими руками:
В любом случае, даже без использования генератора можно сделать на мотоблоке свет. Для этого потребуется лишь 12-вольтовый аккумулятор и светодиодная лампа. Батарею можно взять с электро велосипеда или скутера.
Поставить ее рекомендуется между коробкой переключения передач и двигателем. По схеме, приведенной выше с электрогенератором, подключают аккумулятор. Провода от аккумулятора проводятся к выключателю, а затем к фаре или другому электрическому оборудованию.
Зазор А (см. рис. 6) между кулачками распределительного вала и регулировочными шайбами на холодном двигателе должен быть (0,2±0,05) мм для впускных клапанов и (0,35±0,05) мм — для выпускных. Зазор регулируется подбором толщины регулировочных шайб 6. В запасные части поставляются регулировочные шайбы толщиной 3—4,5 мм с интервалом через каждые 0,05 мм. Толщина шайбы маркируется на ее поверхности. Зазор регулируют в следующем порядке. Снимают запасное колесо, воздушный фильтр и крышку головки цилиндров, отсоединив от нес шланги вентиляции картера. Снимают переднюю защитную крышку зубчатого ремня, проверяют и при необходимости регулируют натяжение ремня привода распределительного вала.
Вывертывают свечи зажигания и удаляют масло из масляных ванн в головке цилиндров. Осматривают поверхность кулачков распределительного вала: на них не должно быть задиров, раковин, износа и глубоких рисок. Устанавливают на шпильки крепления крышки головки цилиндров приспособление 67.7800.9510 (рис. 64).
Поворачивают коленчатый вал до совмещения установочных меток на шкиве и задней крышке зубчатого ремня (см. рис. 7), а затем доворачивают его на 40—50° (2,5—3 зуба на шкиве распределительного вала). При этом в первом цилиндре будет фаза сгорания. Поворачивать коленчатый вал следует только по часовой стрелке либо за болт крепления шкива привода генератора, либо приспособлением 67.7811.9513 за шкив распределительного вала. Не допускается поворачивать коленчатый вал за болт крепления шкива распределительного вала, так как можно повредить болт.
Проверяют набором щупов зазоры у первого кулачка распределительного вала. Если зазор отличается от нормы, то приспособлением 67.7800. 9510 (см. рис. 64) утапливают толкатель клапана и фиксируют его в нижнем положении, установив между краем толкателя и распределительным валом фиксатор 2 (рис. 65) 67.7800.9504.
Приспособлением 67.7800.9505 (стальная пластина с плоским магнитом) или щипцами с узкими губками удаляют регулировочную шайбу 1 и микрометром измеряют ее толщину. Затем определяют толщину новой шайбы по формуле:
где Н — толщина новой шайбы; В — толщина снятой шайбы; А — замеренный зазор; С — номинальный зазор.
. Допустим, А =0,44 мм; В = 3,75 мм; С = 0,35 мм (для выпускного клапана). Тогда W = 3,75 + (0,44—0,35) = 3,84 мм. В пределах допуска на зазор ±0,05 мм принимаем толщину новой шайбы равной 3,85 мм.
Устанавливают в толкатель клапана новую регулировочную шайбу, маркировкой в сторону толкателя, убирают фиксатор 67.7800.9504 и еще раз проверяют зазор. Если он отрегулирован верно, то щуп толщиной 0,35 мм (для впускных клапанов толщиной 0,2 мм) должен входить с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, что соответствует повороту метки на шкиве распределительного вала на 90°, регулируют зазоры у остальных клапанов, соблюдая очередность, указанную в табл. 6.
Примечание. Номера кулачков считать но порядку от шкива распределительного вала.
После регулировки заливают масло в масляные ванны головки цилиндров и переднюю крышку зубчатого ремня. Завертывают свечи зажигания, устанавливают воздушный фильтр, шланги системы вентиляции картера и запасное колесо.
Когда нужно проводить регулировку?
Регулировать зазор клапанов на «Оке», согласно рекомендации производителя, должны проводиться каждые 30 тыс. км. Но это далеко не точный показатель, поскольку многое зависит от условий эксплуатации. Так, смазочные материалы, топливо, климатические условия, особенности и интенсивность использования авто могут значительно повлиять на работу ГРМ, и выполнять работы по регулировке теплового зазора придется раньше.
Существует ряд признаков, указывающих на изменение теплового зазора:
- Повышение шумности работы мотора (звук работы установки схож с дизельным агрегатом);
- Падение мощности;
- Плохой запуск;
Некоторые отмечают, что повышается и расход топлива. Это так, но в «Оке» используется карбюраторная система питания (кроме моделей последнего выпуска, оснащающихся китайским 3-цилиндровым агрегатом), поэтому определить количество расходуемого топлива просто нереально, и такой признак изменения теплового зазора можно в расчет не брать.
Этот вид обслуживания вполне можно сделать и своими руками, поскольку весь процесс не сложный, но нужно знать, как правильно отрегулировать клапана на «Оке».
Главное, что нужно знать, так это какой зазор клапанов на «Оке» считается нормальным. Здесь все зависит от того, какой это клапан: для впускного он составляет 0,2 мм (допускается погрешность 0,05 мм), а для выпускного — 0,35 мм (погрешность та же).

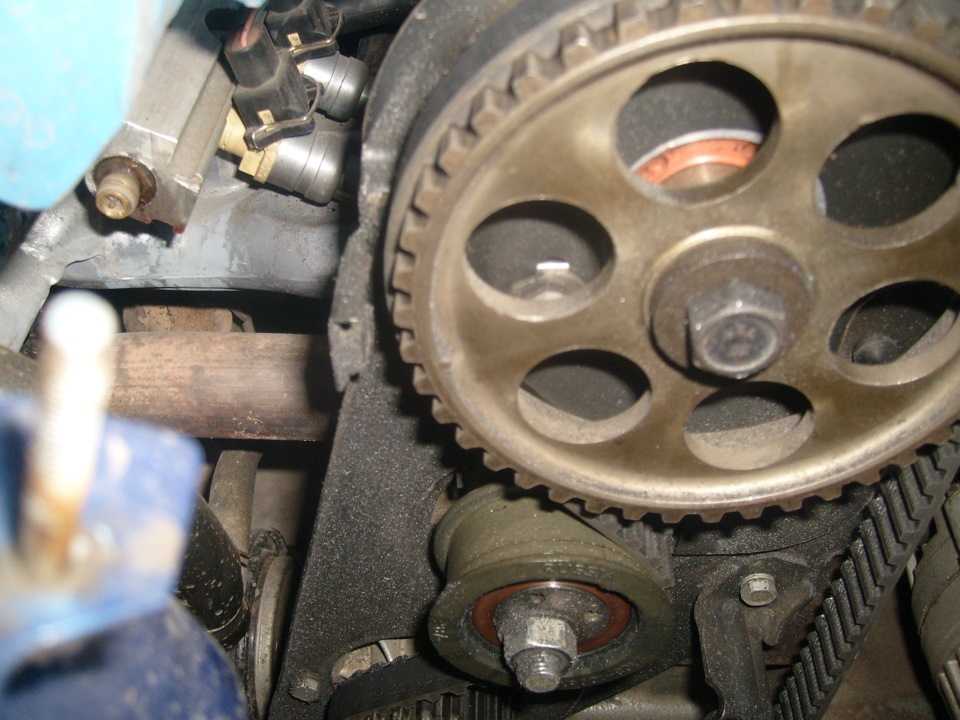

Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

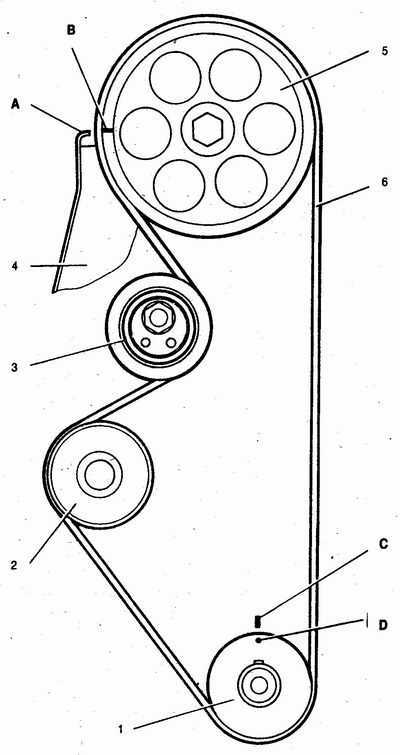

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя
При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:
В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
После этого можно снять защитный пластиковый корпус привода ГРМ.

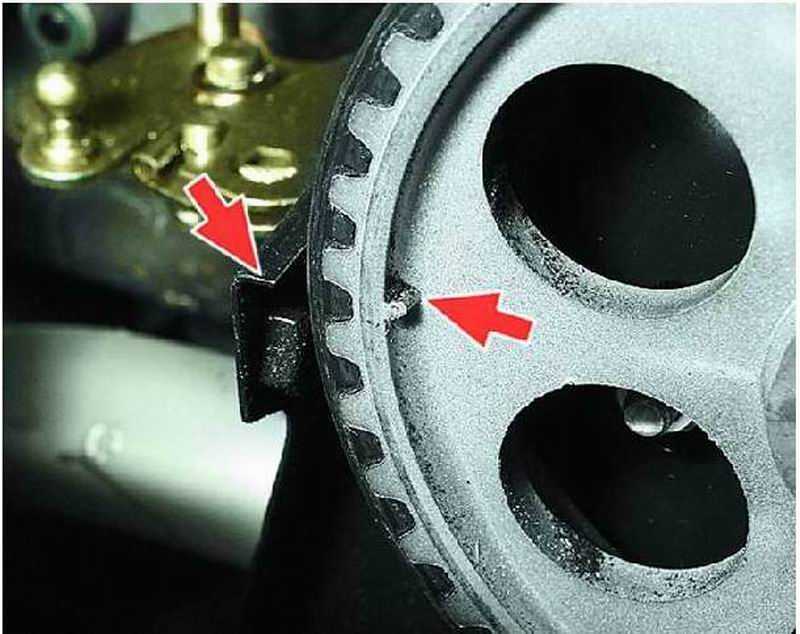

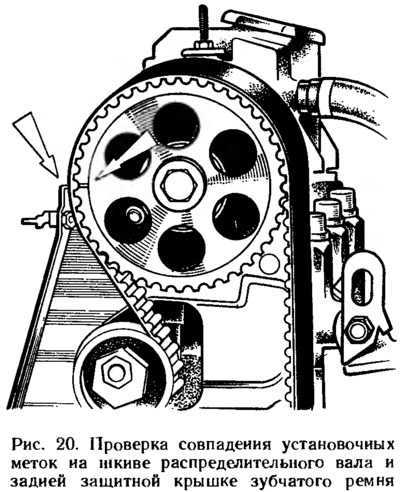

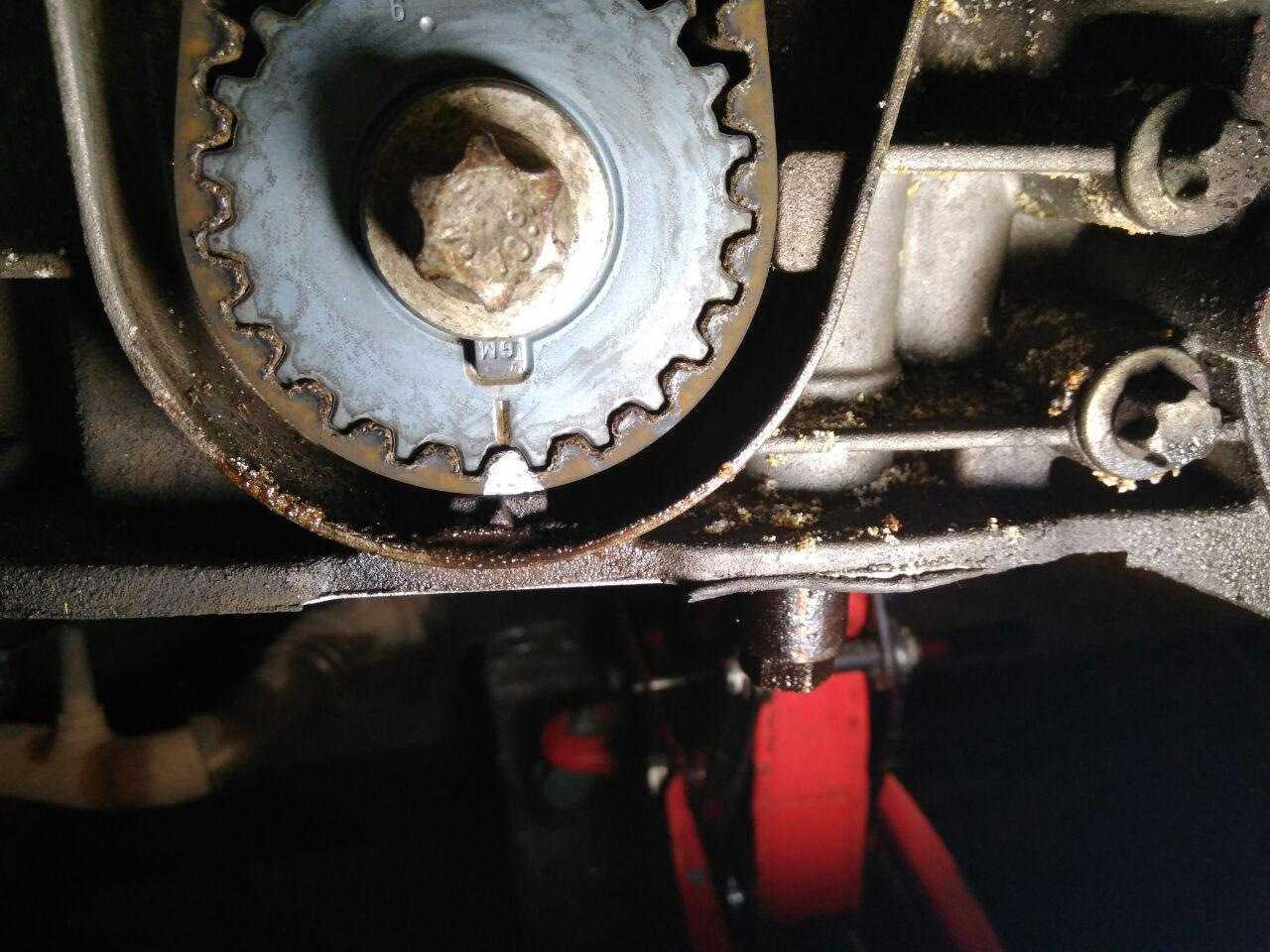

Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
Снимают зубчатый ремень
Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ
По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.
Устройство карбюратора автомобиля Ока
Автомобили под маркой «Ока» выпускались с 1987 и вплоть до 2008 года, сначала производилась модификация ВАЗ-1111 (с двухцилиндровым мотором 0,65 литра). Обновленная модель ВАЗ-11113 была запущена в производство в 1995 году, и она получила движок объемом 749 см³. Первоначально для 0,65-литровых движков Димитровградским автоагрегатным заводом был разработан карбюратор ДААЗ серии 1111, сочетал в себе элементы КУ типа «Озон» и «Солекс». Позже для 0,75-литрового ДВС (двигателя внутреннего сгорания) стала выпускаться модель ДААЗ-11113, которая в дальнейшем претерпела небольшую модернизацию.
Карбюратор 11113 представляет собой устройство для создания воздушно-топливной смеси в определенной пропорции, задает стабильную работу автомобильного двигателя во всех режимах. Корпус этого узла состоит из 3-х частей: верхней крышки, средней (главной) части, где размещается поплавковая камера, и нижней части с дросселями (заслонками), само карбюраторное устройство – 2-камерное, с последовательным открытием дросселей.
Карбюраторный узел включает в себя:
- главную дозирующую систему (сокращенно – ГДС), функционирующую на всех режимах, в составе которой имеются диффузоры, жиклеры подача топлива/ воздуха для обеих камер;
- систему холостого хода (сокращенно – ХХ), позволяющую стабильно работать двигателю на минимальных оборотах и экономично расходовать топливо;
- экономайзер, обогащающий топливную смесь при высоких оборотах и больших нагрузках;
- насос-ускоритель, его основная функция – обеспечить равномерную работу без провалов при любом, даже самом резком нажимании на педаль акселератора (газа);
- пусковое устройство, позволяющее бесперебойно запускать холодный мотор при низкой температуре воздуха;
- поплавковую камеру, за счет нее сохраняется постоянный уровень бензина в карбюраторе, требуемый для стабильной работы ДВС.
- переходную систему, которая дает возможность осуществить плавный набор оборотов, без рывков, во время открытия вторичной камеры.
Каждая из систем в этом узле выполняет свою определенную задачу, а настройка и регулировка осуществляются с помощью регулировочных винтов, подбора жиклеров, установки углов положения дроссельной и воздушной заслонки.
Принцип работы
Работает все так – водитель посредством педали газа воздействует на дроссели, тем самым изменяя скорость потока всасываемого цилиндрами воздуха.
Воздушный поток, проходя через диффузоры создает разрежение в распылителях, из-за чего происходит всасывание топлива, находящегося в поплавковой камере. Всасываемый потоком бензин проходит через топливный жиклер, который благодаря малому сечению отверстия разбивает жидкость на мелкие капли, из-за чего обеспечивается легкость испаряются. И уже в испаренном виде бензин через распылитель подмешивается в воздух.
Чтобы устранить такие проблемы, в конструкцию карбюратора включены экономайзер и ускорительный насос. Первый обеспечивает увеличенное количество бензина при высоких нагрузках мотора. Делается это за счет подачи части топлива в распылитель в обход топливного жиклера.
Ускорительный насос отвечает за подачу необходимого количества бензина при резком открывании дросселей. Делает он это путем впрыскивания топлива через дополнительный распылитель. То есть, при резком нажатии на газ, бензин в воздушный поток подается не только через ГТС, а и распылитель ускорителя.
Работы мотора на ХХ обеспечивается системой холостого хода. Состоит она из каналов, через которые топливо подается под нижние заслонки. Воздух же, нужный для работы мотора при закрытых дросселях поступает через отверстия, проделанные в заслонках. Поэтому даже при полностью отпущенном акселераторе, в камеры сгорания подается топливовоздушная смесь, необходимая для работы мотора на минимально возможных оборотах.
Цилиндро-поршневая группа
Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.
Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.
Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.
Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.
