Регулировка клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099
В любом случае стоит провести регулировку клапанов. Это нормализует работу как газораспределительного механизма в частности, так и двигателя в целом. Вполне возможно, что имеющиеся до этого проблемы в его работе исчезнут, после такой регулировки, сами собой.
Необходимые инструменты

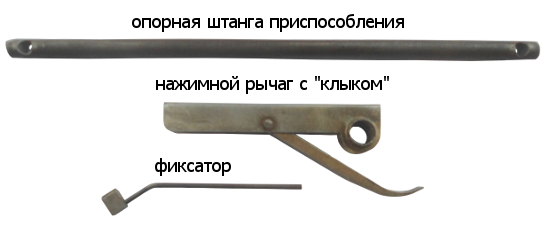

— Приспособление для регулировки клапанов с фиксатором.
Или две отвертки, если нет приспособления. Одна должна быть длинная и мощная для отжатия толкателя с шайбой вниз, вторая шлицевая с широким лезвием (не менее 10 мм) для фиксации толкателя в нажатом положении.
— Набор плоских щупов — Пинцет — Накидной ключ на 17 — Набор регулировочных шайб
Необязательно, так как необходимые по размеру шайбы можно купить по отдельности после замера тепловых зазоров.
Подготовительные работы
Регулировка клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — На шкиву распредвала делаем еще три метки. Для этого считаем на нем число зубьев и делим на четыре части.

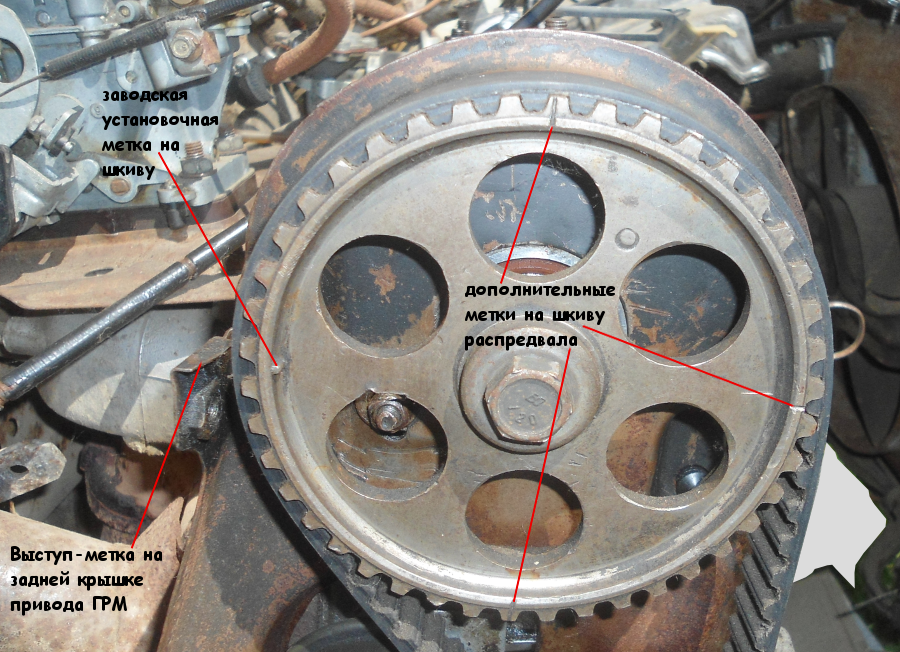

— Совмещаем установочную метку на шкиву распредвала с выступом на задней крышке ГРМ. Поршни первого и четвертого цилиндров приходят в верхнюю мертвую точку (ВМТ). — В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

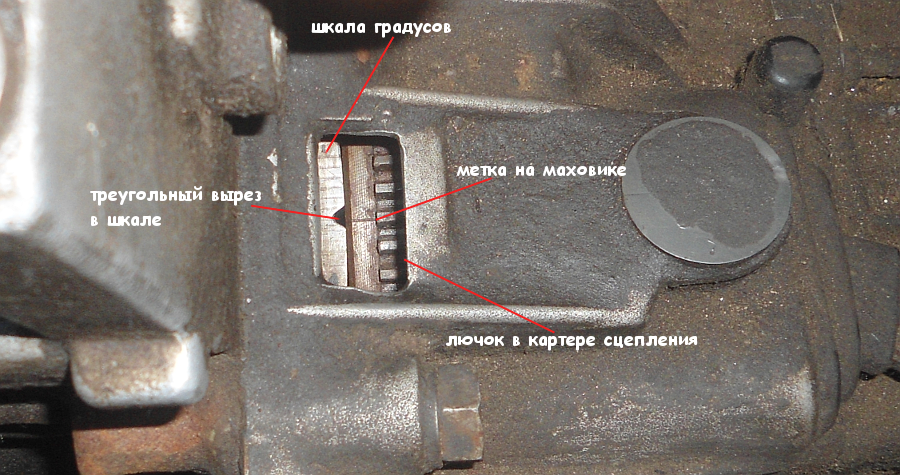

Перед проведением регулировки клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099 необходимо провести проверку тепловых зазоров, чтобы выяснить общую картину технического состояния клапанного механизма данного двигателя.
Регулировка тепловых зазоров клапанов
Рассмотрим , в качестве примера, регулировку третьего клапана. — Устанавливаем шкив в положение, когда установочные метки совпадают (верхняя мертвая точка). Поворачиваем его на 3-4 зуба (40-50 0 ) по часовой стрелке.
— Устанавливаем приспособление для регулировки на головку блока. Если его нет, берем две отвертки. Длинную и мощную будем использовать в качестве рычага, ту которая поменьше — шлицевую, для фиксации толкателя. — Разворачиваем толкатель прорезью к себе (в сторону радиатора). — Вводим «клык» приспособления между кулачком и толкателем. — Нажимаем вниз рычаг приспособления и утапливаем толкатель вниз. Вместо приспособления можно использовать длинную отвертку. Опираясь ею на кулачок, также утапливаем толкатель. — Устанавливаем между кромкой толкателя и распредвалом фиксатор, который удерживает толкатель в нажатом положении. Если фиксатора нет, вставляем плашмя лезвие шлицевой отвертки. Необходимо чтобы фиксатор стоял точно на кромке толкателя и не мешал вынимать регулировочную шайбу. — Пинцетом, через прорезь в толкателе извлекаем регулировочную шайбу. На ее поверхности может быть нанесена маркировка ее толщины. Если маркировка стерлась, придется измерять ее толщину микрометром, а при отсутствии такового подбирать новую опытным путем.
— Рассчитываем толщину новой шайбы по формуле:
— для впускных клапанов Z=Y+X-0,2 мм ;
— для выпускных клапанов Z=Y+X-0,35 мм ;
Z – расчетная толщина новой шайбы;
Y – толщина снятой шайбы;
X – зазор определенный по щупу.

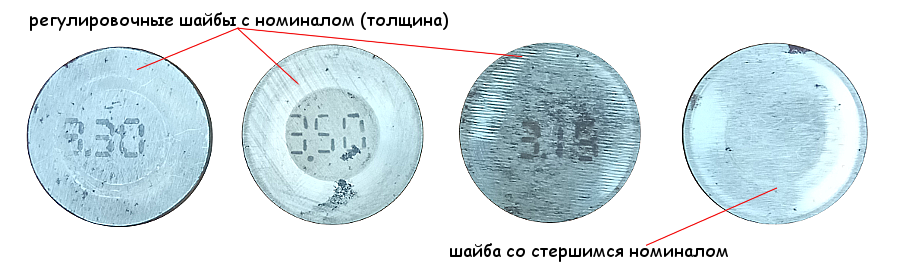

Подбираем новую шайбу с маркировкой близкой к расчетной (±0,05 мм).
— Устанавливаем новую шайбу в толкатель, маркировкой вниз. — Отжимаем толкатель вниз и снимаем фиксатор.

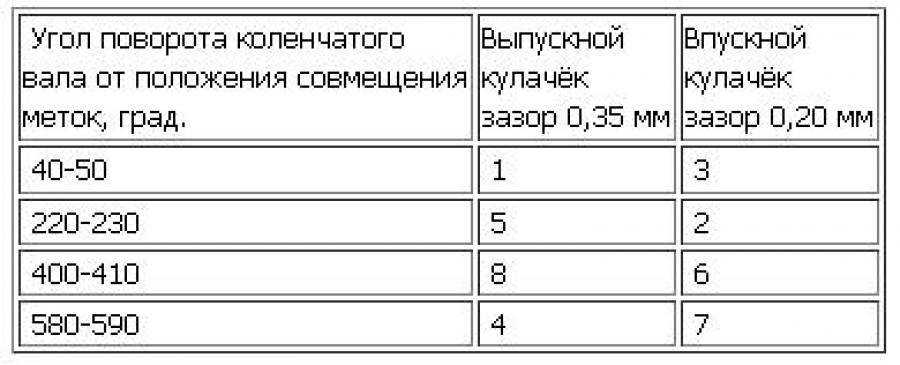

Проводим регулировку остальных клапанов поворачивая коленчатый вал на углы указанные ниже в примечаниях. Снимаем приспособление для регулировки, ставим назад клапанную крышку и другие снятые детали.
Примечания и дополнения
Еще статьи по автомобилям ВАЗ 2108, 2109, 21099
Источник
Как отрегулировать клапана на ВАЗ 2110
Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.
Разборка
Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:
- отключаем клемму от аккумулятора;
- снимаем корпус воздушного фильтра (на карбюраторном моторе);
- отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
- откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
- выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
- откручиваем гайки клапанной крышки и снимаем её.

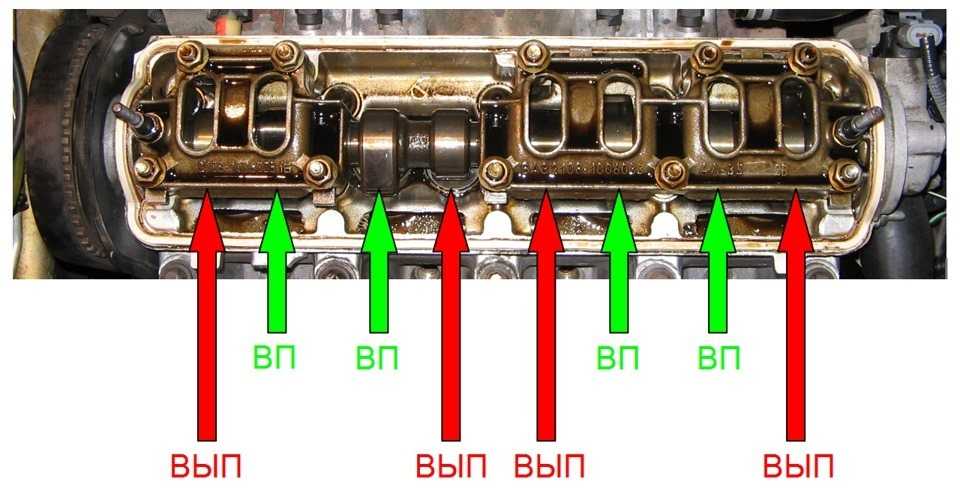

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).
| Угол поворота распредвала, град | № кулачка (отсчет от шкива распредвала) | |
| Выпускной (зазор 0,35.мм) | Впускной (зазор 0,20.мм) | |
| 0 плюс 2-3 зуба | 1 | 3 |
| 90 плюс 2-3 зуба | 5 | 2 |
| 180 плюс 2-3 зуба | 8 | 6 |
| 270 плюс 2-3 зуба | 4 | 7 |
| Угол поворота коленчатого вала, градусы | N цилиндра, в котором происходит такт сжатия (конец) | N регулируемых клапанов (кулачков) |
| 4 | 8 и 6 | |
| 180 | 2 | 4 и 7 |
| 360 | 1 | 1 и 3 |
| 540 | 3 | 5 и 2 |

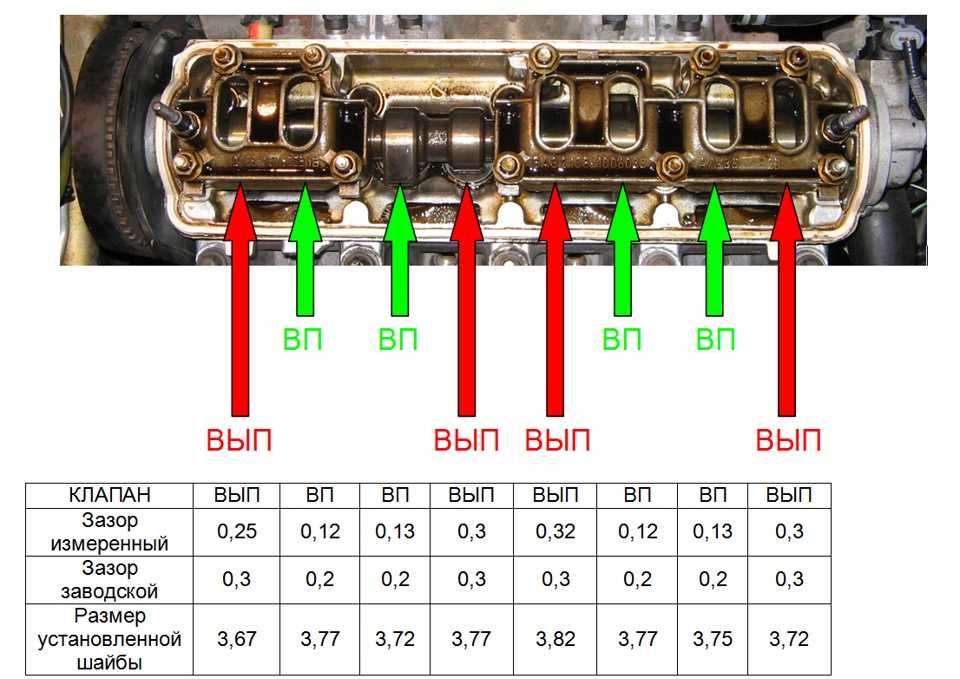

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.
| клапан | 1 кл (вы) | 2 кл (вп) | Зкл (вп) | 4 кл (вы) | 5 кл (вы) | 6 кл (вп) | 7 кл (вп) | 8 кл (вы) |
| Должно ±0,05 | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) |
| наибольший зазор | 0,25 | 0,35 | 0,40 | 0,35 | 0,40 | 0,30 | 0,30 | 0,40 |
| шайба | 4,30 | 3,82 | 3,52 | 4,22 | 4,50 | 4,27 | 3,87 | 4,25 |
| Какая нужна шайба | 4,25 (4,20) | 3,97 | 3,72 | 4,27 (4,22) | 4,6 (4,55) | 4,37 | 3,97 | 4,35 (4,3) |
Регулировка

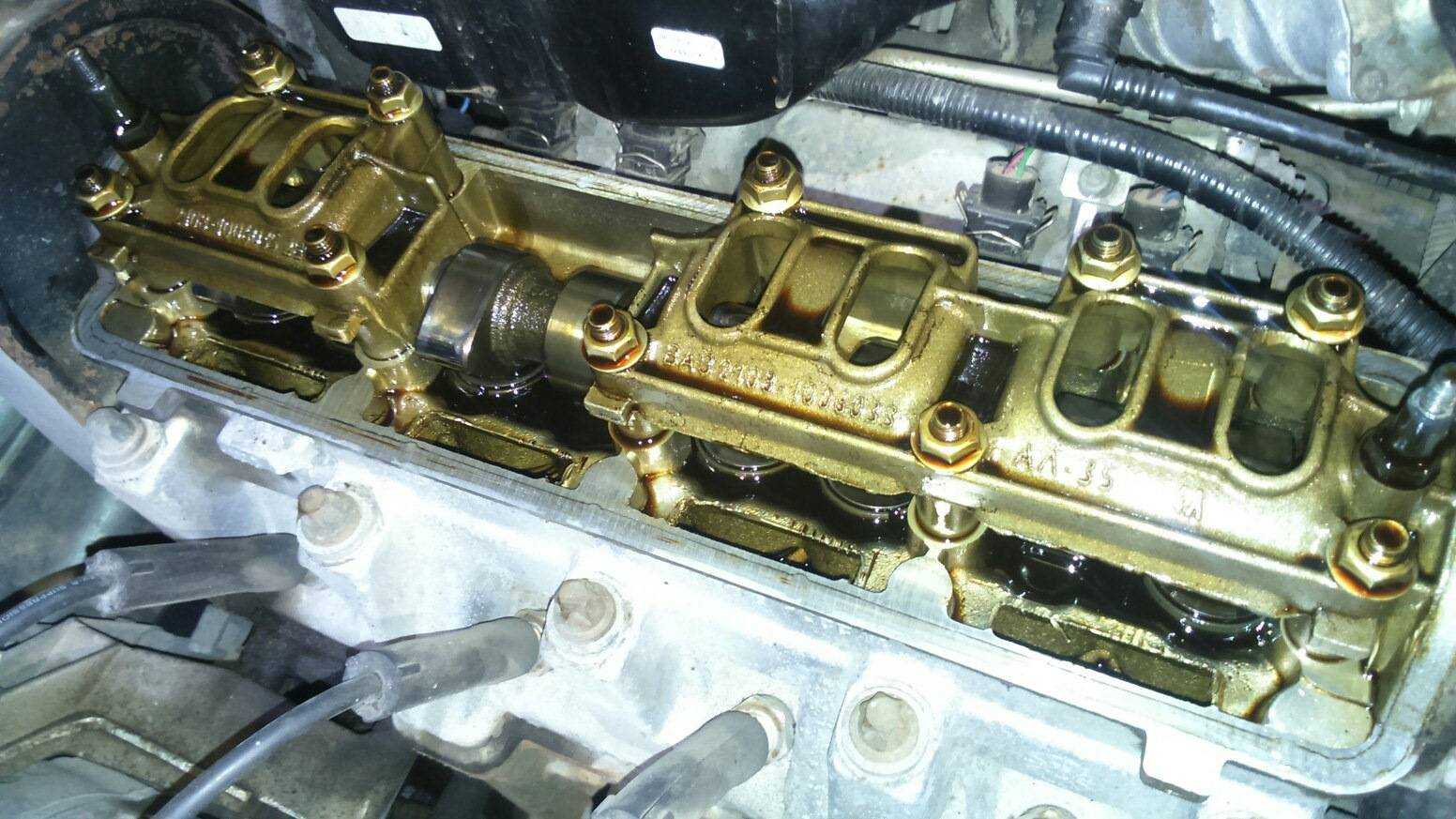

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.
Затем, приступаем ко второй части ремонта и делаем следующее:
- Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;

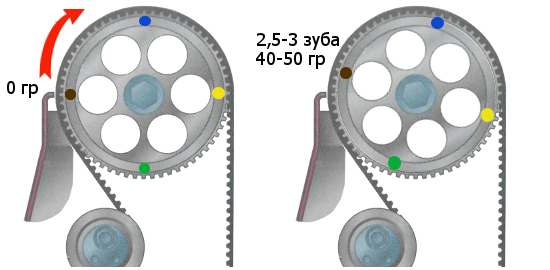

- После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
- измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
- если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
- если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;

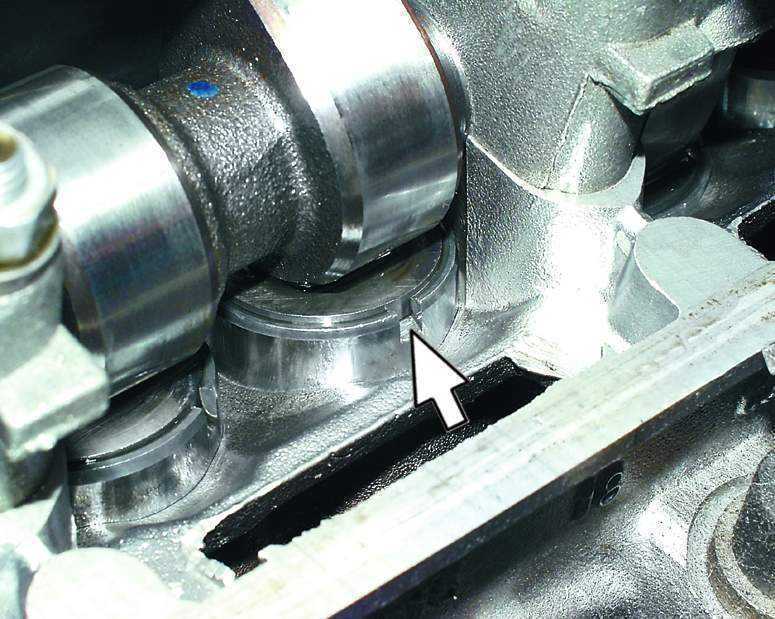

- разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
- для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
- В — толщина отработанной шайбы, мм;
- А — вымеренный зазор, мм;
- С — номинальный зазор, мм.
- полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
- согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
- измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
- записываем размер щупа, который не входит в тепловой зазор;
- вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
- далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
- Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
- Устанавливаем шайбы в толкатели, согласно записи блокнота;
- все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
- проверяем новые тепловые зазоры;
- после замены шайб, необходимо поставить демонтированные детали на место;
- запускаем двигатель и наблюдаем за его работой.
Принцип работы гидрокомпенсатора и конструкция
Гидрокомпенсатор представляет собой небольшой цилиндр, внутри которого размещены пружина и пара еще меньших цилиндров – поршней, а также обратный клапан. Принцип работы двигателя таков, что он достигает максимального КПД, когда в камере находится «чистая» смесь – только топливо и воздух.
Когда после цикла там остаются газы, смесь становится все менее чистой, и двигатель выдает меньшую мощность. Чтобы газы вовремя покидали камеру, работа клапанов должна быть согласована. Для этого есть гидравлика – она постоянно регулирует положение створок. А масло улучшает их работу, помогает бороться с силой трения.
Масло попадает в небольшую канавку под поршнем, давит на него, после чего толкатель с силой воздействует на клапан. В спокойном состоянии (в так называемом «перерыве» при перемещении кулачка) толкатель постоянно соприкасается с кулачком распредвала, который готов в любой момент сдвинуть его вниз, чтобы клапана открылись еще больше.
На Приоре ход от гидрокомпенсаторов появляется при изменении траектории их движения. То есть, когда им приходится менять положение клапана, они двигаются «криво», и КПД приближается к нулю. Причин проблем с гидравликой и клапанами может быть несколько. Диагностика может привести к тому, что он по-прежнему не работает.

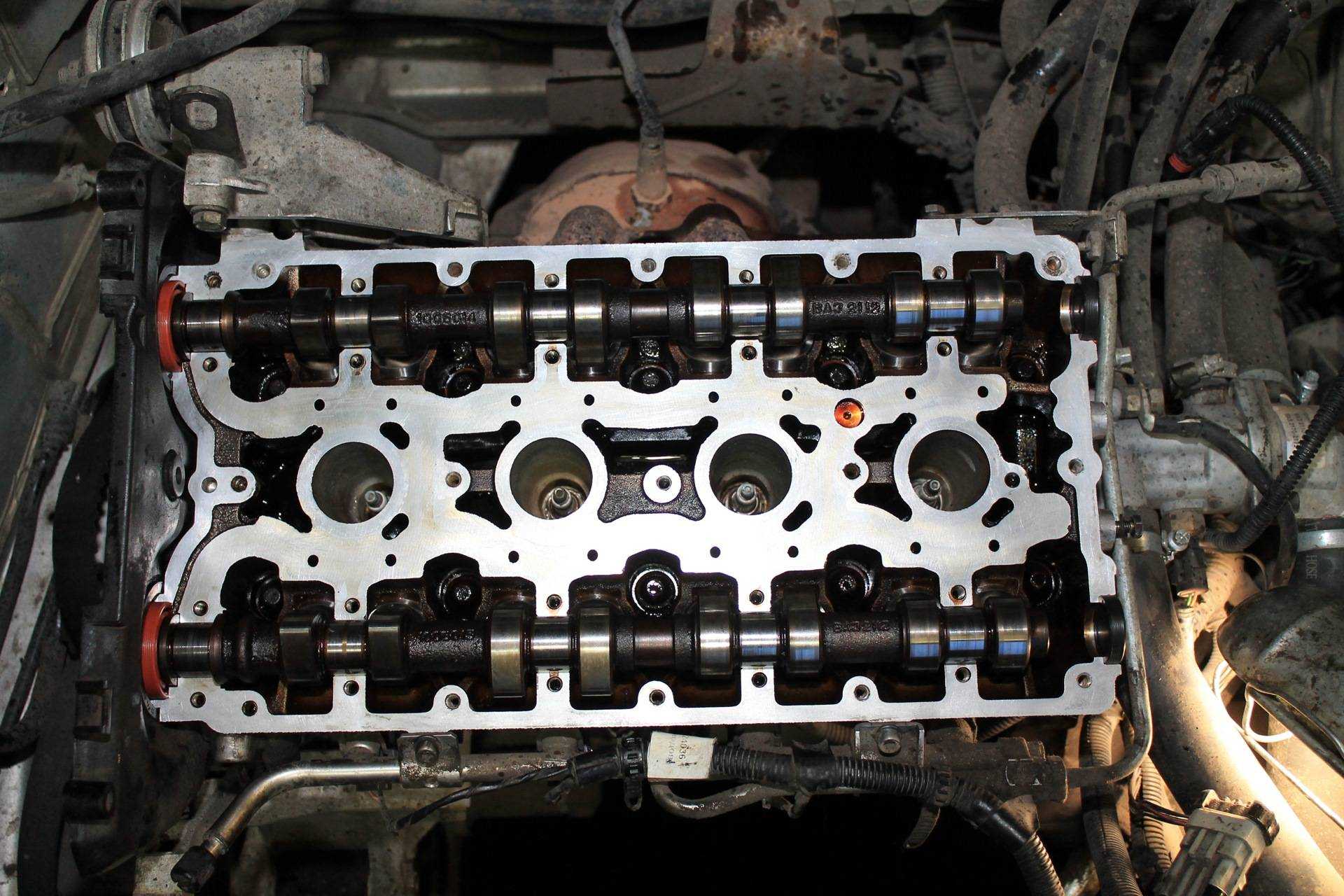

Настройка клапанов лада приора
Зачем нужна регулировка клапанов
У современного автомобиля по два клапана на цилиндр (или больше). Один из них запускает горючую смесь, а другой выпускает выхлопные газы (они называются впускными и выхлопными). А механизм, приводящий в действие эти клапаны и устанавливающий последовательность их работы, называется газораспределительным или клапанным. По мере прогрева двигателя детали расширяются.
Поэтому на холодном двигателе между некоторыми деталями должны быть строго определенные зазоры.
Несоосность клапанов может привести к снижению КПД двигателя и сокращению срока службы деталей. Например, при небольших отверстиях прогорят клапана и их седла — общий ресурс двигателя уменьшится. При больших отверстиях, когда клапаны открываются не полностью, мощность двигателя заметно упадет – вы услышите отчетливый металлический стук. Что делать, если зазоры клапанов малы? Небольшие зазоры клапанов сожгут седла клапанов.
Что будет, если большие зазоры клапанов
Большие зазоры клапанов приведут к неполному открытию клапанов, что повлияет на мощность двигателя. Увеличенные зазоры клапанов можно узнать по характерному металлическому стуку. Шум в двигателе может сигнализировать о проблеме с синхронизацией.
Данные по тепловому зазору есть в руководстве по ремонту автомобиля. Для каждого двигателя они разные
Обратите внимание, что зазоры различны для впускных и выпускных клапанов, а иногда и для разных цилиндров
Периодичность регулировки клапанов, если это предусмотрено конструкцией двигателя, указывается в руководстве по эксплуатации автомобиля.
Как проходит регулировка
Для проверки и регулировки зазора двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Регулировка производится поворотом регулировочных винтов коромысла в нужном направлении.
Чтобы начать регулировку, установите поршень регулируемого цилиндра в верхнюю мертвую точку такта сжатия. В этом положении оба клапана этого цилиндра закрыты и коромысла должны свободно качаться в зазоре.
Затем ослабьте контргайку на регулировочном винте или болте. С помощью щупа и регулировочного винта (болта) установите требуемый зазор, затем затяните контргайку
Будьте осторожны: иногда после затяжки контргайки зазор может измениться, поэтому эту операцию нужно производить осторожно. Проверьте еще раз после привлечения
Зазор станет оптимальным, когда щуп пройдет в него, преодолевая небольшое усилие. Если это идет слишком легко или слишком трудно, отрегулируйте.
Затем, повернув коленвал на пол-оборота, нужно отрегулировать зазоры в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя вашего автомобиля (например 1-3-4-2).
Коленчатый вал следует проворачивать только по часовой стрелке и только за рукоятку «кривого стартера» (ручка стартера) или за болт шкива генератора
Коленчатый вал можно провернуть с помощью подвесного ведущего колеса, но здесь необходимо соблюдать осторожность
ПОЧЕМУ В НЕКОТОРЫХ ДВИГАТЕЛЯХ НЕ НУЖНА РЕГУЛИРОВКА КЛАПАНОВ
Неоднократное уточнение, что регулировка клапанов должна быть предусмотрена конструкцией двигателя, очень важно: ведь многие двигатели не требуют этой процедуры. Это зависит от того, оборудован ли двигатель гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора
Они работают за счет масла, подаваемого к ним от двигателя (поэтому их собственно и называют «гидрокомпенсаторами»), и полностью избавляют от необходимости периодической ручной регулировки клапанов. Конечно, и сами они тоже не вечны – о необходимости их проверки и замены говорит тот самый лязгающий стук, который не исчезает сразу после запуска, а иногда и после прогрева двигателя.
Однако самое главное, что нужно знать об этом материале, это то, что двигатели, оснащенные гидрокомпенсаторами, не нуждаются в регулировке клапанов.
При отсутствии в двигателе автомобиля гидрокомпенсаторов регулировку клапанов необходимо производить вручную. То, что пришло время заняться этим делом, достаточно легко узнать по некоторым симптомам.
Один из них — это характерное «беспорядок» клапанов, о котором уже упоминалось выше, а второй — двигатель начинает «троить», в цилиндрах либо значительно падает компрессия, либо компрессия пропадает совсем. Как только появится хотя бы один из этих признаков, необходимо проверить размеры отверстий в клапанном механизме.
Методы притирки клапанов
Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.
Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».
Ручной метод притирки
Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:
- После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь.
- Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую).
- В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче.
- Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически.
- Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле.
- Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма).
- Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты.
- После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты.
- Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже.
- По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров.
В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:
- Нагар на фасках, не приведший к деформации фаски (клапана).
- Нагар на фасках, приведший к деформации. В частности, на их конической поверхности появилась ступенчатая поверхность, а сама фаска стала круглой.
Бензонасос и его роль в топливной системе ВАЗ 2110
В «десятке» как и в других автомобилях, где установлены силовые установки для топлива, бензонасос служит элементом, который нагнетает топливо в схеме «топливный бак мотор». Он подает бензин к дозирующему компоненту, функцию которого, в зависимости от устройства топливного комплекса, играет либо карбюратор, либо форсунка в системе инжекторных двигателей.
В автомобилях разного типа подачи горючего используют, электрический бензонасос инжектор, либо механический насос топлива на карбюраторных модификациях. Соответственно, чтобы купить бензонасос, необходимо знать, какой тип бензиновых агрегатов установлен и эксплуатируется в автомобиле, требующем ремонта топливной системы.
Покупать бензонасосы ВАЗ 2110, цена которых по карману большинству наших автолюбителей, следует фабричного изготовления. Конечно, эта деталь на инжекторный двигатель конструктивно сложнее и стоит дороже, но пределы цен весьма разумны и допустимы в своих границах. Кроме того, бензонасос инжектор, цена на который выше аналога на карбюраторном двигателе, технологически сложнее и обладает рядом существенных преимуществ.
Порядок настройки
Первым делом необходимо поставить на место регулировочное приспособление, после чего поворотом коленчатого вала совместить метку на его шкиве с выступом на блоке цилиндров. При этом метка на шестерне распределительного вала тоже должна совместиться со своим выступом. В таком положении поршень первого цилиндра находится в самом верху (ВМТ), что нетрудно проверить отверткой через свечное отверстие.
Дальше действуйте в такой последовательности:
- Проверьте степень натяжения ремня ГРМ, повернув его вокруг своей оси, насколько возможно. Хорошо натянутый ремень не повернется больше чем на 90°. При обнаружении слабины подтяните ремень с помощью ролика, иначе выполнять дальнейшую настройку будет затруднительно.
- Ключом немного поверните распределительный вал по часовой стрелке таким образом, чтобы шестеренка сместилась на 2,5 зуба относительно выступа. Нацарапайте острым металлическим предметом собственную метку на шестерне — она пригодится вам в будущем.
- Щупами проверьте просветы в клапанах №№1 и 3, они должны составлять 0,35 и 0,2 мм соответственно. Когда зазор выставлен правильно, щуп в нем движется с некоторым усилием.
- Величина зазора регулируется шайбами. Если он слишком мал или велик, извлеките установленную шайбу пинцетом и посмотрите на маркировку, где электрографическим способом нанесена толщина. Для верности ее можно измерить микрометром.
- Подберите такую общую толщину шайб, чтобы выдержать указанные зазоры, проверьте их щупами.
- Отсчитав от первой метки 11 зубьев, поставьте вторую, через 10,5 зубцов — третью и еще через 11 — четвертую.
- Поворачивая распредвал по часовой стрелке и совмещая свои отметки с выступом, повторите регулировку клапанов в соответствии с таблицей:
| Число зубьев между новыми метками | 11 | 10,5 | 11 | ||
| Номер впускного клапана | Зазор 0,2 мм | 3 | 2 | 6 | 7 |
| Номер выпускного клапана | Зазор 0,35 мм | 1 | 5 | 8 | 4 |
По окончании настройки снимите приспособление, поставьте на место пластиковый щиток ремня ГРМ и произведите обратную сборку. Дальше запускаете мотор и проверяете его работу на слух и на ходу.
Возможные неисправности в приводе электрогенератора и способы их устранения
Неисправности в ременном приводе электрогенератора в процессе использования конечно проявляться различно:
- это вам понравятся свист не знакомых расположения привода;
- это слабенькое напряжение генератора, в силу слабенького натяжения и повторяющегося проскальзывания ременной передачи. Проскальзывание производится и при обычном, штатном натяжении ремня из-за попадания воды, тосола либо масла на рабочие элементы привода;
- более небезопасно для мотора и очень сильное натяжение в приводе. По причине лишне огромных нагрузок вам разрушение подшипников (как поменять подшипник на генераторе ВАЗ 2114?), шестерен или повреждение валов, и дополнительно иногда происходит порыв ремня. Здесь предстоящее движение будет нереально до смены его на новый, рабочий. Самая худшая ситуация — это когда порыв происходит на трассе, в безлюдном месте. Шоферская практика гласит о том, что это происходит не в такой мере уж изредка.
Исполняем что остается сделать нашему клиенту без паники не торопимся. Что остается сделать нашему клиенту тривиально, слабо- подтянули, сильно- ослабили. Ролик при перет.
Это мой личный метод натяжки ремня ГРМ
, думаю это многим понадобиться. А раз понадобиться, то ремни будут.
Внимание! Спецы и бывалые автолюбители советуют иметь в запасном комплекте в багажнике новый ремень, при всем этом что, как верно натянуть ремень генератора на ВАЗ 2114, шофер может научиться за период 10 минут. И рекомендуют прочесть стать что как снять ремень генератора, для возможности быть «подкованным» на любой случай жизни
Так как состояние ременной передачи
Так как состояние ременной передачи
генератора это актуально принципиальная неувязка, то контроль за ней является обязанностью водителя. Проверяется ремень достаточно просто — необходимо простым нажатием на него с усилием в 10 кг проверить прогиб. Для электрогенератора марки 9402.3701 он бывает во время 0,6 — 0,9 см, для марки 37.3701 — 1,0 — 1,5 см. Сегодня, нужно инспектировать чистоту всех частей привода.
Если шофер слышит, что свистит ремень генератора, то немедленно, сразу нужно проверить состояние ременной передачи. Существует, что если ремень реально ослаблен, то он может на огромных оборотах перекрутиться и порваться.
Когда, если при контроле установлено, что встречаются ослабление, то необходимо натянуть ремень генератора. Для этой цели требуется выполнить ряд легких действий и ключи на «10» на «13».
- Установить автомобиль на ровненькой площадке и поставить его на скорость и ручной тормоз.
- Открыть капот и до того, как натянуть ремень генератора на ВАЗ 2114, посредством ключа на «13» ослабить гайку закрепляющуюкорпус генератора на регулировочной рейке.

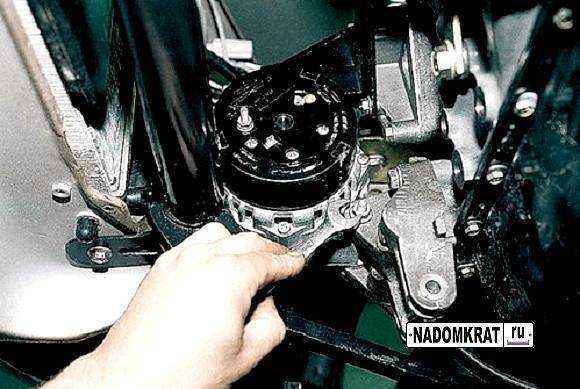

Ослабление нижнего болта генератора ВАЗ 2114
Используя ключ на «10» закручивать регулировочный винт механизма натяжителя, при всем этом корпус электрогенератора должен сдвигаться по рейке в сторону передка машины.
Натяжка ремня генератора
- В течении вращения винта натяжителя нужно держать под контролем прогиб ремня. Если он будет в рамках нормы для установленного на машине типа электрогенератора, требуется ключом на «13» прочно затянуть гайку на регулировочной рейке .
- Когда гайка крепления будет затянута нужно дважды рукою провернуть коленвал и и снова проверить прогиб. Если он окажется в рамках нормы, то, запустив движок, нужно проверить работу ременного привода в рабочем режиме. При этой проверке не является никакого стороннего шума, ремень должен крутиться не изгибаясь не смещаясь в сторону.
