Схема подключения генератора уаз 469 старого образца без регулятора

Особенности оборудования в схеме

Начало производства автомобиля УАЗ осложнилось для конструкторов Ульяновского завода поиском качественных комплектующих. Особенно эта проблема относится к системам освещения и зажигания, поэтому инженеры предприятия вынуждены были использовать нестандартные решения для налаживания серийного производства.

Поэтому в схему электропроводки УАЗ буханка с карбюратором включен переключатель оптики с более старого автомобиля ГАЗ-69.

Отечественные автомобили время от времени озадачивают пользователей проблемами с электрооборудованием. Если электропроводка вашего УАЗика функционирует некорректно, придется проверять не только ее, но и остальные элементы схемы.

В первую очередь проверяется работоспособность предохранителей, расположенных в монтажном узле. Затем проверяется целостность ламп, и тестером прозванивается электрическая часть.

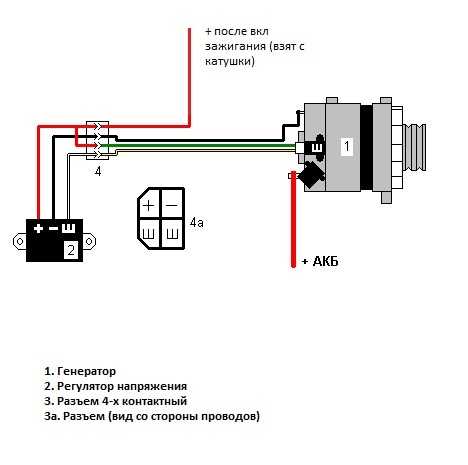

Схема подключения генератора УАЗ 469

Электрическая схема подключения генератора Г250П2:

1. Тахометр
2. Электродвигатель
3. Генератор
4. Вольтметр
5. Амперметр
6. Выключатель
7. Реостат на 40 А
8. Вольтметр
9. Реостат на 5 А
10. Выключатель
11. Аккумуляторная батарея

Схема подключения генератора УАЗ 469 показана на рисунке вверху. Статор набран из отдельных пластин, соединенных в пакет, и имеет 36 пазов, в которых заложены трехфазные обмотки, соединенные в звезду. Ротор генератора состоит из обмотки возбуждения, намотанной на отдельную втулку.

К торцам втулки примыкают два клювообразных полюсных наконечника, образующих двенадцатиполюсную магнитную систему. Концы обмотки возбуждения припаяны к двум контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. В алюминиевой крышке со стороны контактных колец установлены выпрямительный блок и щеткодержатель.

Крышка со стороны привода также изготовлена из алюминия. В обеих крышках имеются вентиляционные окна и лапы для крепления на двигателе. Шкив и вентилятор устанавливаются на вал генератора на шпонке и закрепляются гайкой с пружинной шайбой. Схема подключения генератора УАЗ 469 старого образца приблизительно аналогичная нынешнему прибору. Схема сборки генератора Г250П2 изображена на рисунке внизу.

• Щетка
• Контактное кольцо
• Обмотка возбудителя
• Выпрямитель
• Теплоотвод
• Обмотка статора

Рекомендации по использованию реле зарядки РР132А 0

Реле зарядки РР132А 0 является устройством, которое позволяет автоматически контролировать процесс зарядки аккумулятора в электрической цепи. Для правильной работы и безопасности использования рекомендуется следовать следующим рекомендациям:

Правильная установка: Установите реле зарядки РР132А 0 в соответствии с инструкцией, предоставленной производителем

Обратите внимание на правильную полярность подключения.

Соответствие токов: Перед подключением реле зарядки убедитесь, что максимальный ток зарядки аккумулятора не превышает указанное значение в технической документации.

Защита от перепадов напряжения: Реле зарядки РР132А 0 обеспечивает защиту от перепадов напряжения. Однако, для дополнительной надежности и предотвращения повреждения аккумулятора, рекомендуется использовать стабилизатор напряжения или автоматический регулятор напряжения.

Выключение перед отсоединением: Перед отсоединением аккумулятора или проведением ремонтных работ на электрической цепи, убедитесь, что реле зарядки РР132А 0 выключено.

Регулярная проверка: Рекомендуется периодически проверять работу реле зарядки РР132А 0 и состояние аккумулятора

В случае выявления неисправностей или потери емкости аккумулятора, обратитесь к специалисту для дальнейшей диагностики и замены.

Следуя этим рекомендациям, вы сможете безопасно использовать реле зарядки РР132А 0 и обеспечить надежную работу вашей электрической цепи и аккумулятора.

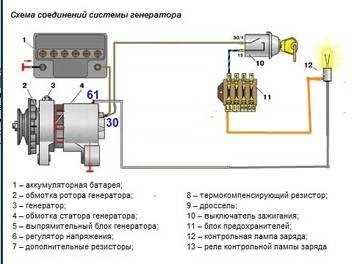

Подключение генератора УАЗ 469

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно

От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

Технические характеристики генератора Г250П2

• Направление вращения (со стороны привода) — правое;
• Напряжение (номинальное), В — 14;
• Номинальный ток, А — 28;
• Максимальный ток, А — 40+-5;
• Частота вращения вала генератора, при которой достигается напряжение на клеммах 12.5 Вольт при температуре окружающего воздуха и генератора 20 градусов, оборотов в минуту : при токе, равном нулю : 900;
• при токе нагрузки 28 А : 2100.

Число фаз статора (соединены звездой) — 3; Число катушек в фазе — 6; Число катушек статора — 18; Число витков в катушке статора — 13; Обмотка статора — провод ПЭВ-2, 1.35-1.46 мм; Катушка обмотки возбуждения — провод ПЭВ, 0.74-0.83 мм; Число витков в катушке — 490+-10; Сопротивление обмотки возбуждений при 20 градусов, Ом — 3.7+0.2; Ток обмотки возбуждения, А — не более 3.05+-0,2; Тип щеток — М1; Усилие нажатия пружин на щетки, гс — 180-260; Шариковые подшипники :

в передней крышке : 180603-КС9;

в задней крышке : 180502-КС9Ш. Число диодов выпрямительного блока : 6; Допустимый ток на каждый диод, А : 10.; Допустимое падение напряжения при токе 10 А, В : не более 1.

Изготовителями и поставщиками генераторов Г250П2 для Ульяновского автомобильного завода являются предприятие АТЭ-1 г. Москва и объединение ПРАМО, город Ржев. Этими генераторами комплектуется бензиновый двигатель внутреннего сгорания УМЗ-417, устанавливаемый на автомобиль УАЗ 469.

Принцип действия генератора Г250П2

Принцип действия генератора Г250П2 основан на явлении магнитной индукции. При пуске двигателя на обмотку ротора от аккумуляторной батареи подается ток, создающий магнитное поле возбуждения. При вращении ротора это магнитное поле пересекает проводники обмоток статора, в результате чего в обмотках статора индуцируется переменная электродвижущая сила.

Поскольку обмотки сдвинуты друг относительно друга, то и их ЭДС также сдвинуты на 120 градусов. Таким образом, на выходе обмоток статора при вращении ротора появляется трехфазный переменный ток. Но все потребители в автомобиле работают на постоянном токе. Чтобы его получить, в генератор встроен выпрямительный блок БПВ4-45, который содержит шесть диодов Д104-20 или Д104-20Х.

Технические характеристики генератора 9402.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А	80
Напряжение, В	13,2–14,7
Направление вращения (со стороны привода)	правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9402.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 37.3701 стянут четырьмя винтами между внутренней и наружной шайбами и может заменяться отдельно от передней крышки. Задняя часть генератора 9402.3701 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки. Контактные кольца генератора (9402.3701) уменьшенного диаметра для понижения окружной скорости вращения и уменьшения износа щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ, расположенный на выпрямительном блоке генератора 9402.3701 и задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9402.3701 и «В» генератора 37.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9402.3701 («30» генератора 37.3701). Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 15 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения

Подключение генератора УАЗ 469

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275. Выполнение любой работы происходит поэтапно

От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

1. Первым делом следует отключить подачу электричества.
2. Включить и прогреть бензогенератор.
3. Подключить агрегат к сети.
4. Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
5. Подключить электросеть.

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться.

При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий.

Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс.

Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода. Вот так подключается генератор уаз 469. Цена агрегата в Москве – около 5000 рублей, на российских рынках – 4000 рублей.

Схема подключения генератора УАЗ 469

Электрическая схема подключения генератора Г250П2:

1. Тахометр
2. Электродвигатель
3. Генератор
4. Вольтметр
5. Амперметр
6. Выключатель
7. Реостат на 40 А
8. Вольтметр
9. Реостат на 5 А
10. Выключатель
11. Аккумуляторная батарея

Схема подключения генератора УАЗ 469 показана на рисунке вверху. Статор набран из отдельных пластин, соединенных в пакет, и имеет 36 пазов, в которых заложены трехфазные обмотки, соединенные в звезду. Ротор генератора состоит из обмотки возбуждения, намотанной на отдельную втулку.

К торцам втулки примыкают два клювообразных полюсных наконечника, образующих двенадцатиполюсную магнитную систему. Концы обмотки возбуждения припаяны к двум контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. В алюминиевой крышке со стороны контактных колец установлены выпрямительный блок и щеткодержатель.

Крышка со стороны привода также изготовлена из алюминия. В обеих крышках имеются вентиляционные окна и лапы для крепления на двигателе. Шкив и вентилятор устанавливаются на вал генератора на шпонке и закрепляются гайкой с пружинной шайбой. Схема подключения генератора УАЗ 469 старого образца приблизительно аналогичная нынешнему прибору. Схема сборки генератора Г250П2 изображена на рисунке внизу.

• Щетка
• Контактное кольцо
• Обмотка возбудителя
• Выпрямитель
• Теплоотвод
• Обмотка статора

Подготовка рабочей площадки

Для проверки реле регулятора РР132А 0, необходимо создать подходящую рабочую площадку, чтобы обеспечить безопасность и эффективность проведения тестов. Вот несколько шагов, которые следует выполнить для этой цели:

Проверьте, что рабочая площадка находится в хорошо освещенном месте. Таким образом, вы сможете легко увидеть детали и выполнить проверку без трудностей.
Убедитесь, что площадка достаточно пространственна и у вас достаточно места для расположения всех необходимых инструментов и оборудования.
Помимо основных инструментов, таких как отвертки и клеммные щипцы, также позаботьтесь о наличии необходимого приспособления для проверки реле регулятора РР132А 0. Это может быть тестовое устройство или другой специализированный инструмент.
Убедитесь, что рабочая площадка находится в безопасном месте и отделена от детей и животных. Также убедитесь, что на рабочей площадке отсутствуют источники взрывоопасных веществ или газов.
Проверьте состояние всех кабелей, проводов и других инструментов, чтобы убедиться, что они находятся в хорошей рабочей кондиции

Замените все поврежденные или изношенные инструменты.
Важно также иметь доступ к документации или руководству по реле регулятора РР132А 0. Это поможет вам понять правильные параметры и процедуры проверки.

После выполнения всех этих шагов вы будете готовы к проведению проверки реле регулятора РР132А 0. Основываясь на своих знаниях и опыте, вы сможете эффективно выполнить все необходимые тесты и убедиться в исправности реле.

Проверка изолированности и целостности проводов

Одним из важных аспектов при проверке реле регулятора РР132А 0 является проверка изолированности и целостности проводов. Это позволяет исключить возможность короткого замыкания или обрыва проводов, которые могут привести к неправильной работе реле.

Для проверки изолированности проводов вам понадобится мультиметр. Подключите одну из пробок мультиметра к проводу, а другую пробку — к земле (например, к металлической части корпуса автомобиля). Проверьте сопротивление между проводом и землей. Нормальное значение сопротивления должно быть очень высоким или бесконечным (бесконечность означает, что провод обладает хорошей изоляцией).

Если мультиметр показывает очень низкое сопротивление, это может указывать на наличие короткого замыкания между проводами или на наличие обрыва. В таком случае необходимо проверить весь проводок на предмет повреждений или обрывов. Также проверьте соединения между проводами, чтобы убедиться, что они прочно закреплены и не имеют признаков окисления.

При проверке целостности проводов также следует обратить внимание на их внешний вид. Если провода имеют видимые повреждения, такие как трещины, обрывы или потертости изоляции, то они требуют замены

При наличии окисления или коррозии на металлических соединениях также рекомендуется очистить их для обеспечения надежного контакта.

Важно также убедиться, что провода правильно подключены к реле регулятора. Проверьте, что провода входят в соответствующие разъемы или клеммы и прочно закреплены

Лучше всего воспользоваться схемой подключения, предоставленной производителем, чтобы избежать ошибок при подключении.

Выполняя проверку изолированности и целостности проводов, вы можете обеспечить правильную работу реле регулятора РР132А 0 и избежать непредвиденных проблем в дальнейшем.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

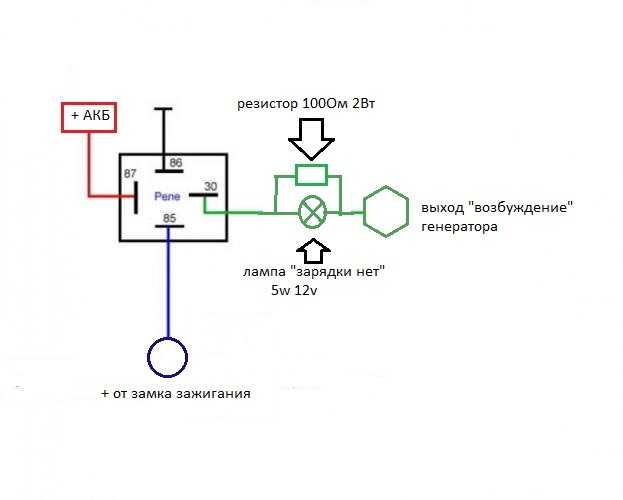

Проводка для реле зарядки РР132А 0

Корректная проводка является одной из важных составляющих для правильной работы реле зарядки РР132А 0. Прежде чем приступить к установке реле, необходимо тщательно продумать и выполнить соответствующую проводку. В данной статье приведены основные рекомендации по проводке для реле зарядки РР132А 0.

Материалы и инструменты

Для проведения проводки для реле зарядки РР132А 0 вам понадобятся следующие материалы и инструменты:

• Электрический провод (желательно использовать провод сечением не менее рекомендованного производителем);
• Разъемы и клеммы для соединения проводов;
• Отвертки и пассатижи для монтажа и соединения проводов;
• Изоляционная лента или термоусадочные трубки для изоляции соединений.

Подключение

Для правильного подключения реле зарядки РР132А 0 необходимо выполнить следующие действия:

1. Определите место установки реле и расстояние до источника питания автомобиля;
2. Подготовьте электрический провод требуемой длины для подключения реле;
3. Соедините один конец провода с клеммой «+» источника питания автомобиля;
4. Подсоедините другой конец провода к клемме «30» или «+30» реле;
5. Подготовьте дополнительные провода для подключения других необходимых элементов авто;
6. Соедините провода с разъемами и клеммами соответствующим образом (соединения должны быть надежными и хорошо изолированными);
7. Проверьте правильность и надежность всех проводных соединений;
8. Изолируйте соединения с помощью изоляционной ленты или термоусадочных трубок;
9. Соберите все детали реле зарядки РР132А 0 вместе с проводкой на отведенном месте;
10. Проверьте работу реле и убедитесь, что зарядка аккумулятора осуществляется корректно.

Рекомендации

Для обеспечения качественной и безопасной проводки для реле зарядки РР132А 0 рекомендуется учитывать следующие моменты:

• Используйте провод с соответствующим сечением для минимизации потерь электрического сигнала;
• Изолируйте соединения проводов, чтобы предотвратить короткое замыкание или повреждение проводки;
• Проверьте соединения перед включением реле и аккумулятора;
• При необходимости, проконсультируйтесь с профессионалами или специалистами в области автоэлектрики.

Следуя приведенным рекомендациям, вы сможете правильно выполнить проводку для реле зарядки РР132А 0 и обеспечить его надежную и безопасную работу.

Как подключить и отремонтировать генератор на УАЗ?

Генератор — это устройство, преобразовывающее механическую энергию в электрическую. Это один из важнейших узлов машины, без его энергии питающей всё электрооборудование, автомобиль не сдвинется с места. Эта статья ответит на вопросы о неисправностях, ремонте и как подключить генератор на УАЗ.

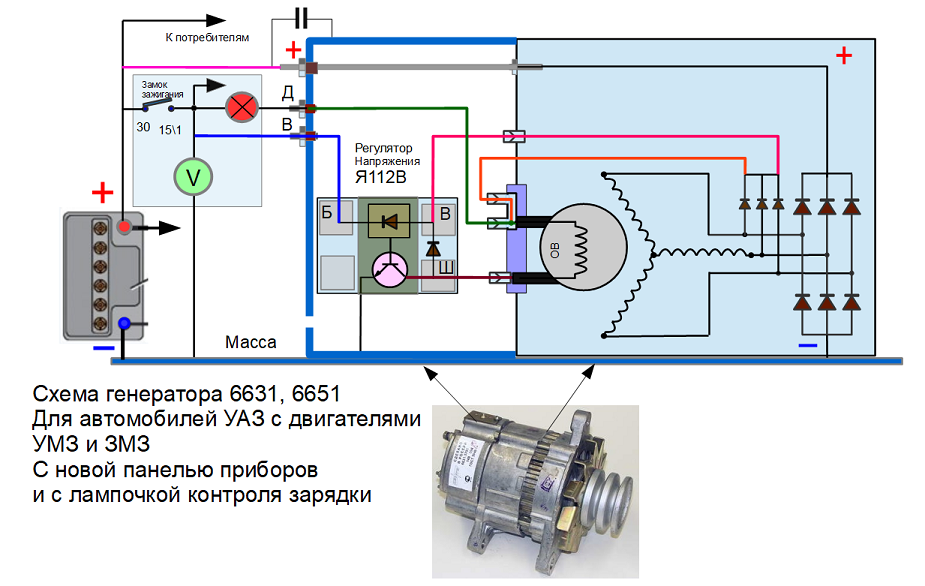

Схема подключения генератора УАЗ

Схема подключения генератора на УАЗ включает в себя несколько последовательных действий:

1. Сначала отключите электрическую сеть.
2. Далее запустите и прогрейте генератор.
3. Подсоедините механизм к сети.
4. Отключите устройство от запасной сети, заглушите.
5. Теперь включите электропитание.

Важно!Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя

Возможные неисправности генератора УАЗа и методы их устранения

Неисправности генератора можно выявить по характерным признакам или при визуальном осмотре.

Если на аккумуляторной батарее отсутствует зарядка, первое, что нужно проверить – это контактные кольца.

Их нужно зачистить, протереть, по возможности проточить. Раз взялись за кольца, проверьте и щётки генератора. Их износ также весьма ощутим. Протрите от пыли и налипшей грязи щёткодержатель, осмотрите пружины. Если детали совсем не годны, тогда замените их.

Если вы заметили проскальзывание приводного ремня генератора УАЗ, отрегулируйте его натяжение.

Работа аккумулятора зависит от целостности обмотки в цепи питания. Осмотрите её и при необходимости устраните неполадки в цепи, возможно замыкание или обрыв. Осмотрите и замените, если требуется диоды выпрямительного блока и регулятор напряжения.

При ослаблении крепёжных элементов генератора или их поломке, осмотрите обмотку статора, шкив и ротор.

При обнаружении более серьёзных повреждений и отсутствии у вас приличных знаний, лучше доверить ремонт генератора УАЗ мастерам специальных станций.

Не горит контрольная лампа

По каким причинам контрольная лампа не загорается, давайте посмотрим. В этой ситуации есть несколько вариантов:

• Слабый контакт щёток;
• Поломан регулятор напряжения;
• Неисправности с обмоткой ротора;
• Проблемы с проводкой;
• Нет контакта с массой.

В случае, когда лампочка горит, но слабо, проблема, скорее всего, в выпрямительном блоке,

плохом соединении лампы с электропроводкой.Если она горит, но мигает, проверьте контакт щёток и регулятор напряжения.

Высокий уровень шума

Одной из механических неисправностей генератора является дефект подшипников или их износ. Об этой проблеме сообщит неприятный скрип или вой во время работы,

раздающийся свист из подкапотного пространства. Для началапроверьте натяжение ремня привода и гайку шкива, подтяните их при необходимости. Осмотрите посадочные места подшипников, возможно, нужно заменить крышку генератора. Изношенные подшипники необходимо поменять.

Стрелка в начале шкалы

Проверяя работу контрольной лампы вольтметром, обратите внимание на положение стрелки прибора. Если она «ушла» в начало шкалы, осмотрите саму лампу и её соединения. Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить

Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя

Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить. Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя.

Стрелка в конце шкалы

Когда стрелка находиться в конце шкалы вольтметра, причины две. Первая – короткое замыкание в регуляторе напряжения или выход из строя регулятора. Его в этом случае лучше заменить новым. Второй причиной является замыкание в креплении щёткодержателя. Осмотрите винт крепления и шину щётки, если нужно замените основу щёткодержателя.

Как проверить генератор

Проверка генератора начинается с осмотра предохранителя. Далее осматривайте сам генератор и окружающие его детали:

• Свободная работа ротора,
• Приводной ремень
• Привод и корпус.

Если всё в порядке, проверяйте щётки и контактные кольца.

Инструменты для проверки реле регулятора РР132А 0

Для успешной проверки реле регулятора РР132А 0 понадобятся следующие инструменты:

Мультиметр: инструмент, используемый для измерения электрических параметров, таких как напряжение, сопротивление и ток. Необходим для проверки электрической цепи реле и определения его работоспособности.

Источник питания: устройство, которое обеспечивает стабильное напряжение и ток. Используется для подачи питания на реле регулятора и проверки его реакции на подачу электрического сигнала.

Тестовые провода: предназначены для подключения реле регулятора к мультиметру и источнику питания

Позволяют создать соединение между устройствами для проведения измерений и тестов.

Руководство по эксплуатации: важно иметь подробное руководство по эксплуатации реле регулятора РР132А 0. Оно содержит информацию о правильных подключениях, схемах соединений и допустимых параметрах работы реле

Позволяет провести проверку в соответствии с требованиями производителя.

С помощью указанных инструментов можно провести полную проверку реле регулятора РР132А 0 и определить его работоспособность

Важно следовать указаниям руководства по эксплуатации и быть аккуратным при работе с электрическими компонентами. Если вы не уверены в своих навыках, рекомендуется обратиться к специалисту для проведения проверки и диагностики реле регулятора

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Контрольные лампы и измерительные приборы

На передней панели авто расположен блок приборов и контрольных ламп. Он необходим для контроля над работой узлов и механизмов машины. На панели установлены:

• Стрелочный прибор уровня топлива в баке. Показания снимаются с датчика, установленного в левом или правом баке;
• Прибор температуры охлаждающей жидкости. Указывает температуру в системе охлаждения мотора;
• Прибор давления масла в системе смазки силового агрегата;
• Вольтметр. Служит для определения напряжения в бортовой сети;
• Аварийные лампы давления масла, жидкости в тормозной системе;
• Сигнальные лампы указателей поворотов, стояночной тормозной системы, ближнего света фар, превышения допустимой температуры охлаждающей жидкости.

Проверка работы реле регулятора РР132А 0 на практике

Реле регулятора РР132А 0 является важной деталью в системах автоматического управления и контроля. Оно используется для поддержания определенного уровня напряжения или тока в электро- или электронной системе

Проверка работы реле регулятора РР132А 0 может быть выполнена с помощью следующих шагов:

1. Подготовьте необходимые инструменты: мультиметр, провода, напряжение источника.
2. Отключите питание от реле регулятора РР132А 0.
3. Подсоедините мультиметр источника питания к клеммам реле регулятора РР132А 0.
4. Включите питание источника.
5. С помощью мультиметра измерьте напряжение на клеммах реле регулятора РР132А 0. Оно должно быть в указанных пределах.
6. Проверьте, работает ли реле регулятора РР132А 0. Включите и выключите питание источника. Реле регулятора РР132А 0 должно открыться и закрыться соответственно при изменении питания.
7. Если реле регулятора РР132А 0 не работает должным образом, проверьте провода и соединения на предмет совместимости и целостности.
8. При необходимости замените реле регулятора РР132А 0 и повторите проверку.

Проверка работы реле регулятора РР132А 0 важна для обеспечения правильного функционирования электрических и электронных систем. В случае выявления проблем с реле, его замена может быть необходима для обеспечения надежной работы системы.
