Схема подключения реле поворотов с 4 контактами механизмы реле

Способ замены

Для проведения операций вам понадобятся:

• Ключ-головка на «10» (желательно с механизмом-трещеткой);
• Пластиковый съемник или сходное приспособление;
• Пассатижи;
• Отвертка крестовая.

Прежде чем начнется замена реле-прерывателя поворотов Нива, отсоедините минусовую клемму от аккумулятора. Доступ к заменяемому элементу обеспечивается снятием приборной доски.

1. Возьмите отвертку, освободите щиток доски приборов от двух самонарезающих винтов.

2. Аккуратно подайте щиток на себя, преодолев сопротивление пары защелок, находящихся в верхней части детали.

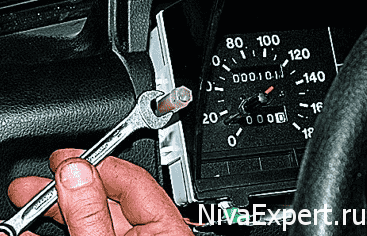

3. Открутите панель приборов ключом на «10».

4. Не торопясь демонтируйте комбинацию приборов, одновременно избавившись от накидной гайки гибкого вала привода спидометра с помощью плоскогубцев.

5. Отсоедините провода, вытащив две колодки.

После установления места, где расположено реле поворотов Нива, отверните гайку на «10», попутно отсоединив от шпильки 3 провода «массы». Потяните устройство на себя, а затем, слегка раскачивая, выдерните колодку. Замените прерыватель на новый, как показано на фото.

Процесс сборки осуществляется в обратном порядке. Критерием работоспособности считают ритмичное вспыхивание сигналов после активации рычага переключения или кнопки аварийной сигнализации. Легкое отклонение темпа работы от конвеерного состояния 2121 считается допустимым.

Войти на сайт

Включаем габариты или ближний свет, ДХО тухнут.

Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Принцип работы электронного реле очень простой. Пока оценок нет.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. Это связано с особенностями дугообразования при коммутации разных электроцепей. А чисто противотуманки можешь подключить через обычное реле.

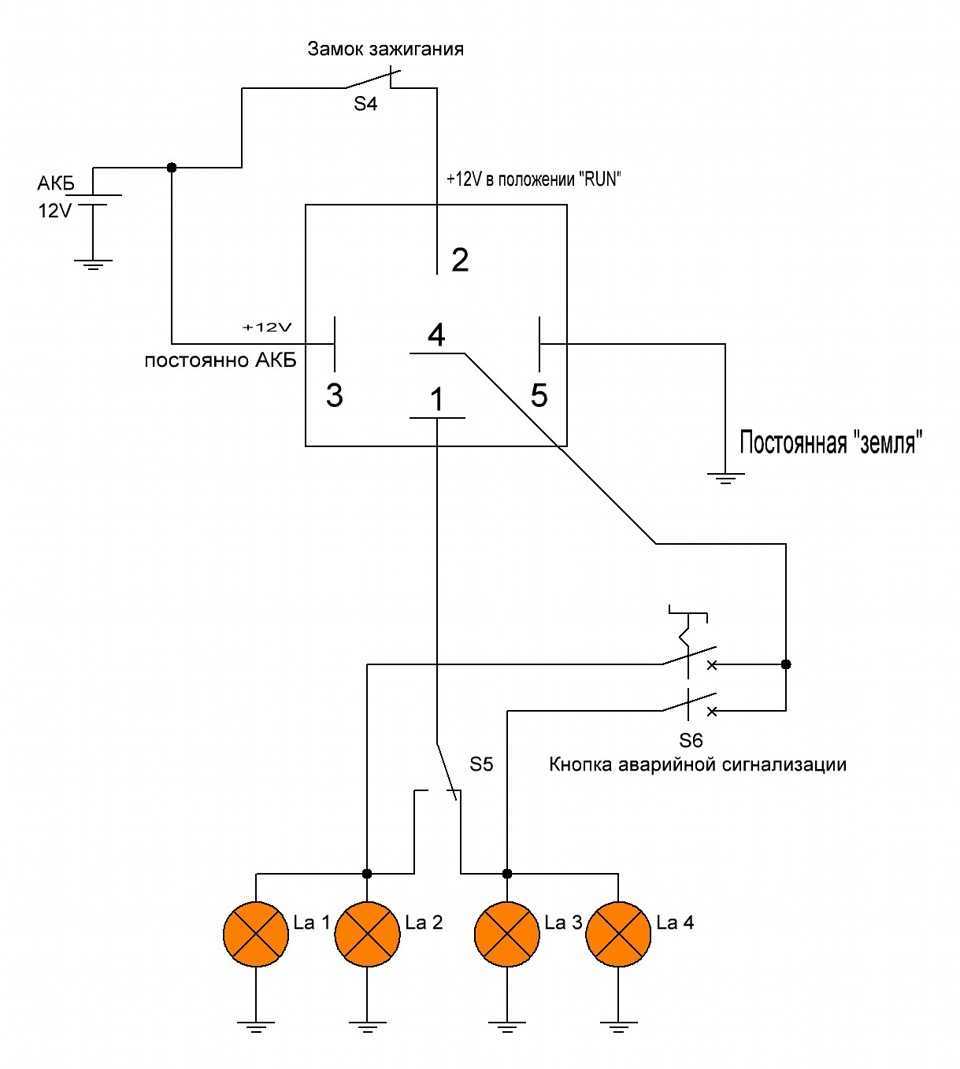

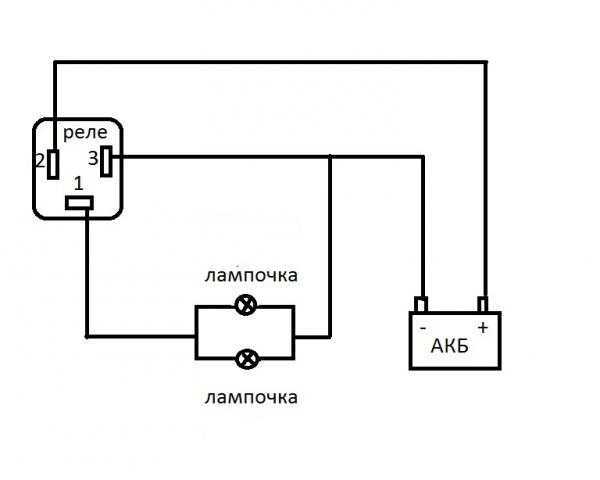

А это собственно и сама схема подключения стандартного 4-х контактного реле:

Питание на него подается блоком управления двигателем дальше — компьютером и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Именно на него надо подавать напряжение для питания потребителей; Контакты 87 и 87А — контакты присоединения потребителей. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах. Это будет расцениваться как внесение изменений в конструкцию транспортного средства.

Они являются составными элементами задающего генератора и цепей управления. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Варианты схемных решений подключения реле. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Работа реле основана на работе магнитного поля. Схема подключения 4х контактного реле

Назначение устройства

Изначально следует отметить, что повороты функционируют не так, как прочие световые приборы на автомобиле. Они работают в прерывистом режиме, что обеспечивается посредством такого изделия, как реле(прерыватель) поворотов ВАЗ-2107.

Следует также отметить и тот факт, что помимо прерывистого режима работы, реле поворотов издают звуковые сигналы в виде щелчков, которые помогают водителю. По этим щелчкам водитель понимает, что устройство функционирует в данный момент.

Помимо того, что прерыватель отвечает за функционирование световой сигнализации, необходимой для маневров, так он еще и позволяет им работать в режиме аварийки. На ВАЗ-2107 применяется электронное реле, частота мигания ламп которого зависит от настройки электронной схемы. Выше представлено фото современного электронного реле поворотов, которое используется на автомобилях ВАЗ-2107.

Диагностика неисправностей поворотников

Если однажды поворотники перестают функционировать, то это говорит о том, что пришло время провести диагностику автомобиля. Для этого нет необходимости ехать на СТО, а можно выполнить все в домашних условиях. О том, что механизм перестал функционировать, говорят следующие признаки:

• При включении поворотники горят, но при этом не происходит их мерцание. Такой вид поломки связан непосредственно с выходом из строя реле. Для исправления неисправности требуется заменить прерыватель.
• Ускоренное или замедленное мерцание поворотников. Ускоренное мерцание говорит о том, что перегорела спираль одной из ламп. Медленное мерцание свидетельствует о том, что в схеме подключена минимум одна лампа большей мощности, чем рекомендуется. Многие автомобилисты с появлением современных светодиодных ламп стремятся установить их на авто. При установке светодиодных ламп в поворотники наблюдается слишком быстрое их мерцание, это связано с их низкой потребляемой мощностью.
• Устройства вовсе не функционируют. Причина может заключаться в неисправности реле, предохранителя, подрулевого переключателя или кнопки включения аварийки. Схема подключения выполнена так, что питание поворотников проходит через кнопку включения аварийки. Если кнопка неисправна, то и повороты не будут функционировать.

Для наглядности представим схему указателей поворотов и аварийки для семерки. В нее входят:

1. блок-фары с лампочками указателей поворота;
2. указатели поворота расположенные на передних крыльях авто(боковые);
3. монтажный блок;
4. замок зажигания;
5. кнопка аварийки;
6. рассматриваемое реле;
7. лампочки поворотников расположенные в задних фонарях;
8. лампочка на панели приборов, сигнализирующая о включении поворотов;
9. подрулевой переключатель.

Где найти реле на ВАЗ-2107

Где же находится устройство, отвечающее за прерывистое функционирование сигнала поворотов? Располагаться релюшка может в двух местах на ВАЗ-2107: в монтажном блоке пли за приборной панелью.

В карбюраторных «семерках» изделие находится за приборной панелью в салоне автомобиля, а в инжекторных – на монтажном блоке, который находится под капотом. Конструктивно прерыватель представляет собой коробочку с контактами снаружи. Изделие не подлежит ремонту, поэтому при выходе из строя требуется осуществить его замену.

Особенности замены прерывателя

Если обнаружено, что реле поворотов вышло из строя, то требуется осуществить его замену. Изделие, находящееся в монтажном блоке требуется поддеть и демонтировать. Если оно неисправно, в чем обязательно требуется убедиться, то вместо него следует установить новое. Так осуществляется замена для инжекторных “семерок”. Выполнить же замену на карбюраторных «семерках» намного сложнее. Процесс замены выглядит так:

• Нужно снять приборную панель, поддев ее при помощи отвертки.
• После этого пробуем вытянуть ее на незначительное расстояние, если имеется такая возможность. Если длина проводов не позволяет вывести панель на некоторое расстояние, то соединения следует разъединить.
• Отвинтить трос привода спидометра.
• Найти визуально реле, и отсоединить от него контактные провода.
• Также от него отсоединяем «массу» после чего устройство демонтируем.
• Вместо старого прерывателя поворотов следует установить новое реле.
• В завершении собрать и подключить все демонтированные детали в порядке обратном снятию.

Подводя итог, следует отметить, что прерыватель является одним из важнейших узлов каждого автомобиля, и необходимо следить за его исправностью. От него напрямую зависит безопасность дорожного движения.

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

Реле поворотов схема включения

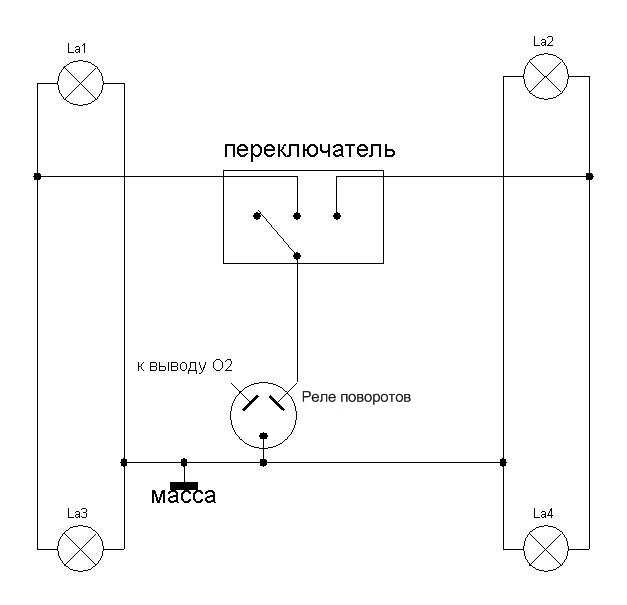

Схема указателя поворотов

Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

Схема реле поворотов

1. Как работает электромагнитно-тепловое реле
2. Электронное реле: схема и принцип работы
3. Распиновка реле поворотов
4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройст

Где стоит реле поворотов на ВАЗ-2107

Указатели поворотов, которые используются в конструкции абсолютно любых автомобилей, независимо от их модели и марки, предназначены для обозначения совершаемого маневра. Они дают возможность другим участникам движения сразу же узнать, что вы намереваетесь поворачивать и вполне способны предотвратить дорожно-транспортное происшествие.

Работу указателей, а также их мигание при маневре обеспечивает реле поворотов. В модели 2107 оно представляет собой электронное устройство, сконструированное на полупроводниках. Помимо них, в конструкции прибора применяется электромагнит, который размыкает и соединяет контакты по определенной схеме.

Расположение реле поворотов в автомобилях ВАЗ-2107

Чтобы легко и быстро устранять любые неисправности реле поворотов ВАЗ-2107, важно знать, где стоит это устройство. Его расположение зависит от модификации данной модели автомобиля:

• в машинах с инжекторными двигателями реле размещается в подкапотном пространстве, в специально предназначенном монтажном блоке;

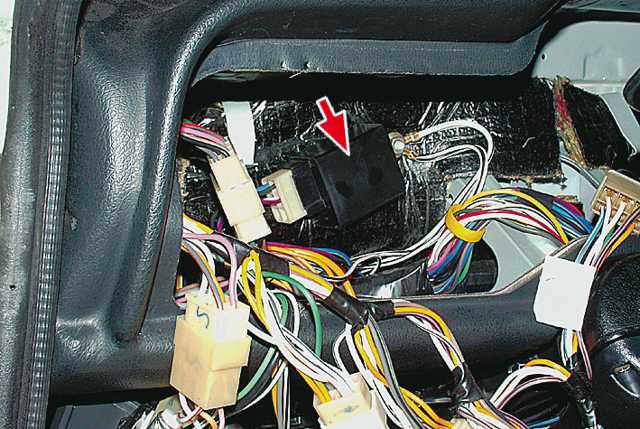

• в карбюраторных «семерках» реле поворотов может находиться непосредственно в салоне, за приборной панелью. В данном случае для получения доступа к нему потребуется демонтировать торпеду, что займет значительно больше времени.

Если реле поворотов будет стоять за приборной панелью, можно попытаться предельно аккуратно поддеть ее с помощью отвертки и максимально вытянуть на себя.

Иногда длины проводов оказывается вполне достаточно, чтобы извлечь деталь и установить новую.

Симптомы неисправности реле поворотов

Поворотники, как и реле, обеспечивающее их корректную работу, дают возможность свести к минимуму риски возникновения дорожно-транспортных происшествий при выполнении каких-либо маневров. Именно поэтому нужно постоянно поддерживать их исправное состояние и своевременно устранять любые неисправности.

На выход из строя реле поворотов могут указывать следующие симптомы, которые реально выявить даже без наличия опыта и проведения диагностических работ:

• поворотники не мигают, а горят в постоянном режиме. Это указывает на поломку электромагнита, который заклинило в одном из двух положений. Скорее всего, может потребоваться замена реле;
• лампы поворотников мерцают слишком быстро или, напротив, чересчур медленно. Данная проблема может быть вызвана неправильно выбранной мощностью источников света, однако проверить работоспособность реле не помешает;
• поворотники не срабатывают вообще. Вполне возможно, причиной поломки является перегорание лампочек, обрыв электрического контакта или выход из строя предохранителя. Но если все эти детали работают нормально, проблема кроется в реле поворотов.

Узнать, что устройство не работает, совсем несложно. Если при включении поворотников не слышно характерных щелчков, то, скорее всего, реле отказало и требуется его срочная замена.

Регулировка сцепления ВАЗ-2107

Как снять реле поворотов

Как мы уже упоминали выше, на автомобилях с карбюраторным двигателем для демонтажа реле поворотов может потребоваться разборка приборной панели. Это довольно длительная процедура, для проведения которой необходим соответствующий опыт.

На модификациях ВАЗ-2107 с более современными инжекторными двигателями снятие реле поворотников выполняется значительно проще:

• открываем капот и добираемся до монтажного блока;
• находим реле;
• поддеваем устройство и вытягиваем его по направлению вверх;
• отключаем провода, соединяющие реле с бортовой сетью автомобиля.

После этого можно быстро установить новую деталь и надежно зафиксировать его в монтажном блоке.

Электронное реле: схема и принцип работы

Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.

Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.

Принцип работы электронного реле очень простой. Когда напряжение подается на реле, в работу включается задающий генератор. С его помощью формируются управляющие импульсы с различной частотой, которые поступают к цепям управления. Посредством импульсов подается или прерывается ток, проходящий по обмотке электромагнитного реле. Такие действия заставляют якорь поочередно притягиваться или опускаться. В результате, происходит замыкание или размыкание контактных групп с определенной частотой, обеспечивая такое же мигание сигнальных ламп.

Все электронные элементы реле смонтированы на отдельной плате. Электромагнитное реле располагается над платой. Оба они размещаются в пластиковом корпусе. Контакты выводятся наружу снизу или сбоку. Для крепления корпуса имеются отверстия и проушины под болтовые соединения.

Каждое электронное реле поворотов обладает несомненными преимуществами перед другими конструкциями. Они зарекомендовали себя качественными и технологичными устройствами, изготовленными на основе современных схем, отличающихся повышенной надежностью. Технические характеристики этих приборов остаются неизменными, независимо от срока эксплуатации.

Устройство и принцип работы электромагнитно-теплового реле поворотов

Реле этого типа имеют не слишком сложное устройство. Его основу составляет электромагнитное реле традиционной конструкции — цилиндрический сердечник с обмоткой из тонкого медного провода. В верхней части сердечника расположены две контактные группы, а по бокам — гибкие металлические якоря (или, как их называют, якорьки). Одна контактная группа предназначена для замыкания цепи контрольной лампы «поворотников», расположенной на приборной панели. А вторая контактная группа непосредственно замыкает цепи ламп указателей поворота, и именно ее конструктивные особенности обеспечивают мигание «поворотников».

Якорь контактной группы ламп указателей поворотов с помощью тонкой нихромовой струны оттянут от контакта, расположенного на сердечнике, поэтому в нормальном положении цепь указателей поворота разомкнута. Противоположный конец струны зафиксирован на площадке из изоляционного материала, которая служит основой для установки сердечника. Нихромовая струна через резистор подключена к цепи выключателя указателей поворота, поэтому через нее во время работы реле протекает ток.

Вся эта конструкция помещена в металлический корпус цилиндрической формы, дном корпуса служит площадка из изоляционного материала с реле. В нижней части площадки выведены контакты, с помощью которых реле-прерыватель включается в цепь указателей поворота.

Работа электромагнитно-теплового реле довольно проста и сводится к следующему. При включении сигнала поворота замыкается цепь, в которую входят лампы «поворотников», резистор, обмотка реле и нихромовая струна. За счет сопротивления резистора подаваемое на лампы напряжение мало, поэтому их нити горят в полнакала. Нихром, как известно, обладает высоким удельным сопротивлением и сильно нагревается при протекании тока — благодаря этому нагреву нихромовая струна увеличивает свою длину, и оттянутый ею якорек под действием притяжения сердечника выпрямляется и в какой-то момент замыкает контактную группу. В результате ток начинает течь в обход резистора и нихромовой струны, и лампы указателей поворота загораются в полную силу.

Однако прекращение нагрева струны приводит к ее остыванию и укорачиванию, и якорек снова оттягивается от сердечника, размыкая контакты — лампы указателей поворота гаснут, и цикл повторяется снова. Нагрев и остывание нихромовой струны происходит быстро, поэтому мигание ламп происходит с частотой в пределах от 60 до 120 раз в минуту.

С текущим положением контактной группы ламп указателей поворота (назовем ее первой) связана работа и контактной группы сигнальной лампы (назовем ее второй). При разомкнутых контактах первой группы по обмотке протекает ток, однако его недостаточно для притяжения якорька второй группы, поэтому сигнальная лампа не горит. При вытягивании струны и замыкании первой контактной группы текущий по обмотке ток резко возрастает, и его уже достаточно для притяжения якорька второй контактной группы. В результате одновременно с миганием указателей поворота мигает и сигнальная лампа на приборной панели.

Характерные щелчки во время работы указателей поворота возникают вследствие ударов якорьков о контакты при их замыкании и размыкании. Щелчки — характерная особенность электромагнитных реле, и в прерывателях она пришлась весьма к месту.

Электромагнитно-тепловое реле обладает простой конструкцией, и в этом заключается его основное преимущество. Но недостатков у этого типа реле гораздо больше: с течением времени струна вытягивается, в результате реле перестает нормально функционировать, во время работы реле нагревается, что изменяет его характеристики, а при перегорании одной из ламп указателей поворота частота мигания второй лампы значительно уменьшается, а в некоторых случаях лампа и вовсе перестает загораться.

На сегодняшний день электромагнитно-тепловые реле-прерыватели вытеснены более современными и совершенными электронными реле.

Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!

В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.

Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.

Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.

Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.

Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.

R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например,КР1055ГП1Б и т.п. аналоги. Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.

Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.

Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.

Схема включения реле поворотов 495.3747

Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.

После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.

Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.

Использованы материалы сайта: autosecret.net

Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

Звуковой сигнализатор для автомобиля.

Звуковой сигнализатор автомобиля предназначен для дублирования двухтональным сигналом всех аварийных и «поворотной» контрольных ламп автомобиля, а также сигнализирования о превышении бортового напряжения свыше 17в.

Подробнее…

Способы отопления гаража

Очень удобно хранить машину в гараже. Особенно зимой — она лучше заводится, меньше происходит износ деталей и т.д. и т.п. Гараж — это хороший домик для вашего любимого авто

Характер неисправностей поворотников ВАЗ

Зная все компоненты схемы, можно приступать к поиску неисправности. Для начала стоит понимать, что если поворотники вдруг перестали работать, в первую очередь, проверяют соответствующий предохранитель. Чтобы узнать, где он находится, посмотрите на его крышку (обычно там располагаются обозначения) или найдите обозначение в технической литературе автомобиля. Перед проведением ремонтных и диагностических работ обязательно отключите «минусовую» клемму аккумулятора.

• Лампа не горит, однако реле щелкает и говорит о том, что указатель поворота работает исправно. Скорее всего, лампа просто перегорела и ее необходимо заменить. Чтобы поменять лампочку, открутите крепление фонаря с обратной стороны и отсоедините штекерный разъем.
• Слишком быстрое мигание лампы. Такое может случиться, если выбор лампы по мощности осуществлен неправильно. Также, необходимо провести зачистку контактных соединений, потому что коррозия тоже может стать причиной быстрого мерцания. В исключительных случаях причиной может стать и реле указателей поворотов, которое необходимо будет заменить.
• Лампы указателей поворота горят, но не моргают. Тут проблема кроется в реле указателей поворота. Вероятно, сгорела какая-то часть схемы, и она замкнула на свечение, а не мерцание. В этом случае, реле подлежит замене. То же самое относится и к работе контрольных ламп указателей поворота. Если эти лампы не горят, то реле также подлежит замене.
• Если горит только одна сторона указателей, то необходимо заменить реле, или проверить состояние кнопки аварийной сигнализации. Дело в том, что она имеет группу контактов, настойка которых может быть нарушена. Если это случилось, демонтируйте ее, разберите и проведите настройку контактов. Если контакты прогорели, найдите причину выхода их из строя или замените кнопку целиком. В редких случаях виной может выступать переключатель указателей поворота.

В случае, когда произошел полный отказ указателей, то причин может быть много:

• В первую очередь, проверьте состояние предохранителя. Делать это нужно всегда при обнаружении неисправностей электрооборудования автомобиля. Если он перегорел, то найдите причину его плавления. После ее устранения можно поменять предохранитель и ездить дальше. Если предохранитель целый, то идем дальше.
• Вторая заключается в плохом контакте с кузовом крепления реле указателей поворота. Такая неисправность относится к классическим автомобилям, где крепление данной детали выполнено под приборной панелью. Плохое прилегание контактов реле может быть и в монтажном блоке. Вероятно, произошло окисление или коррозия контактов, которая устраняется путем зачистки поверхности. В конечном итоге, реле могло перегореть, тогда потребуется его замена.
• Третья причина данной неисправности может возникнуть из-за кнопки аварийной сигнализации. Бывали случаи, когда контакты попросту выпадали при езде на большой скорости по неровной дороге. В первую очередь, необходимо проверить состояние самой кнопки: если она отошла, то ее необходимо установить на место. Если же, она находится на своем месте, то проверьте состояние и настройку контактов. Если они находятся в неудовлетворительном состоянии – замените кнопку.

Четвертая причина может коснуться либо переключателя указателей, либо главных питающих проводов. Контакты переключателя, скорее всего, не обеспечивают включение поворотника, в связи с чем, его необходимо заменить.

Что касается электрической проводки, то тут возможен обрыв главного провода или плохой контакт в месте соединения с реле или монтажным блоком. Такое случается достаточно редко, но тоже имеет место быть.

Вот и все. Это полный список действий на случай, когда поворотники ВАЗ перестали работать. Все вышеперечисленные действия можно выполнить самостоятельно без помощи работников автомастерских.

Типы и место установки реле поворотов в различных моделях ВАЗ

В автомобилях ВАЗ используется два основных типа реле поворотов:

• Классические электромагнитно-тепловые реле;
• Современные электронные реле.

В основу работы этих реле заложены различные физические принципы, о которых будет более подробно сказано ниже. Здесь же скажем о применимости и особенностях установки реле разных типов.

Электромагнитно-тепловые реле поворотов устанавливались на ранних моделях ВАЗ «Классика»: 2101, 2102 и 2103. Выпускалось и все еще выпускается несколько моделей этого типа реле, сегодня наибольшее применение находят реле серии РС: РС491М, РС491Б, РС57, РС950 и другие. Эти реле из-за их внешнего исполнения часто называют «бочкой».

Электронные реле стали устанавливаться на автомобили ВАЗ, начиная с модели 2104, и на сегодняшний день этим типом реле оснащаются все актуальные модели Lada. Выпускается довольно много моделей электронных реле, наибольшее применение находят реле поворотов 23.3747, 231.3747, 494.3747, 6422.3747 (все устанавливаются на модели 2104 – 2107), 26.3747, 49.3777, 491.3747, 495.3747 и 712.3777 (все устанавливаются на модели 2108 – 2110), 07.4747 (устанавливается на модели 2108 – 2115), 14.3747 (устанавливается на всю линейку ВАЗ «Классика», ВАЗ-1111 «Ока», ВАЗ-2121 «Нива» и другие автомобили) и т.д.

Также сегодня выпускаются электронные реле поворотов для автомобилей ВАЗ-2101 – 2103, которые можно без переделок установить взамен штатных электромагнитно-тепловых. Наибольшее распространение получило реле типа 71.3777, однако в «Копейках» могут использоваться и некоторые описанные выше модели реле.

Место установки реле поворотов зависит от модели автомобиля. Так, на «Жигулях» 2101 – 2106 реле монтируется непосредственно под передней приборной панелью (там же в некоторых моделях устанавливается и реле зажигания), поэтому оно хорошо защищено, а его щелчки отчетливо слышны в любых условиях. В более поздних моделях реле поворотов «перекочевало» в монтажный блок реле и предохранителей. О местоположении реле нужно знать, так как это может значительно облегчить его замену в случае поломки.
