Днище нива 21213, 2121

Замена кузова

В России сразу несколько компаний занимаются продажей металлических кузовов для отечественных автомобилей в сборе или отдельными частями. Ознакомившись с ассортиментом данной продукции можно увидеть, что в подобных магазинах представлены широкие цветовые гаммы, что позволяет автовладельцу быстро подобрать подходящий вариант.

Вам будет интересно: Устройство, диагностика и ремонт задней подвески ВАЗ-2106

Как правило, кузова, предназначенные для автомобилей «Нива», оснащенные тремя дверями, окрашивались на заводе в несколько стандартных цветов. Все они перечисленных ниже:

Снежно-белый (заводской код 202).
Несси (заводской код 368).
Яшма (заводской код 140).
Балтика (заводской код 420).
Ледниковый (заводской код 221).

Вам будет интересно: «Хендай-Портер»: размеры кузова, технические характеристики, двигатель, фото

Автомобиль ВАЗ-2121 с пятью дверями окрашивалась на заводе тремя вариантами цветовой гаммы:

Ницца (заводской номер краски – 328).
Снежная королева (заводской номер краски – 690).
Кварц (заводской номер краски – 630).
Белое облако (заводской номер краски – 240).

Капитальный ремонт кузова

В силу специфики своей эксплуатации и конструкции ваз 2121 требует к себе повышенного внимания, а именно повышенного контроля состояния кузова

В общем, если вы владелец подержанной «Нивы», и собираетесь ее эксплуатировать по назначению еще как минимум пару лет, внимательнейшим образом осмотрите состояние кузова ваз 2121 ремонт которого и усиление его отдельных элементов это скорее необходимость, чем предосторожность

Проблемными зонами, на которые следует обратить особое внимание, считаются:

Днище, а именно его коррозия и сквозные дыры в полу (уж очень часто машина преодолевает водные преграды без последующей качественной просушки);

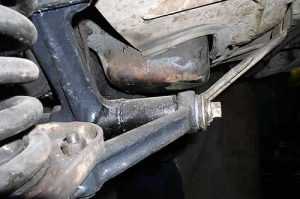

Лонжероны, а именно на наличие трещин (последствия ударов при соответствующей усталости металла).

Трещины лонжеронов, как правило, возникают в районе креплений:

Рулевого редуктора;
Маятника;
Балки двигателя;
Верхнего кронштейна переднего амортизатора;
Крепления задних амортизаторов;
Длинных реактивных тяг к самому днищу пола;
«Домика» тяги «Понара».

На приведенных ниже фото наглядно показан ремонт кузова ваз 2121, который эксплуатировался всего пять лет.

Реставрация задней части переднего лонжерона

Задняя арка до ремонта

и после ремонта

Передний лонжерон до ремонта

Новая, блестящая – совсем как настоящая

Помимо этого на кузове вас могут ожидать еще кое-какие «мелочи», а именно:

Трещины в самых неожиданных местах

Полная потеря деталей кузова

и элементов подвески автомобиля

Так как работы связанные с восстановлением и усилением кузова очень трудоемки и занимают кучу времени и сил, то реставрацию автомобиля с экономической точки зрения можно считать рентабельной, только тогда, когда она проведена своими руками. А это значит, что при покупке гнилого автомобиля, даже когда цена его составляет сущие копейки, необходимо учитывать будущие немалые затраты на его восстановление. Усиление и замена частей пола и лонжеронов обычно проводятся заплатами из листового металла толщиной в 3-4 мм.

Готовые к установке заплаты/усилители лонжеронов

Готовый, с усиленными лонжеронами, пол автомобиля

Вместо тяги Понара

А — образный рычаг

Подготовка к покраске

После того как все основные деформации выправлены, сварочные работы закончены, можно переходить к заключительной части ремонта кузова ваз 2121. Внимательно осматриваем кузов и его элементы на наличие вмятин и сколов, которые после предварительного обезжиривания покрываем шпатлевкой. В данный момент от качества проведения процедуры зависит плоскость поверхности кузова автомобиля, поэтому он считается одним из самых важных этапов.

https://youtube.com/watch?v=FUo9wY4j_cw

После того как мы добились первоначального состояния поверхности кузова, начинаем его шлифовать и полировать. Данный процесс производят поэтапно – постепенно заменяя материалы с крупными абразивными частицами к более тонкой обработки мелкозернистой шкуркой. Ваша задача сделать поверхность кузова совершенно гладкой.

Наносим грунтовку. Грунт – выравниватель устраняет все переходы между шпатлевкой и металлом (заполняет все поры);

Последним этапом подготовки к покраске является обдувка кузова автомобиля от пыли, обезжиривание и его просушка. Данными действиями мы обеспечиваем максимальное соединение красящего вещества и корпуса автомобиля. Остается только подобрать краску, покрасить и отполировать автомобиль.

После восприятия информации изложенной в данной статье уже нельзя утверждать, что ремонт кузова ваз 2121 и восстановление его отдельных элементов является праздным занятием. Данная процедура требует определенных навыков во многих отраслях слесарной деятельности, недюжинного терпения и смекалки. Это обусловлено тем что, даже не смотря на всю имеющуюся мощь и возможности современных технологий, большая часть восстановительных кузовных работ проводится вручную. Это требует его специфика, которая непосредственно влияет на стоимость выполняемых работ. Ну а так как мы все делаем своими руками, то нам «все горы по плечу»!

Приобрести вазовский кузов – прекрасный шанс сберечь денежные средства на дорогом капремонте или покупке новой машины. Уже давно доказано, что желательнее без промедления спровадить дряхлый кузов на утиль, чем периодически его ремонтировать в сервисах, где за услуги подобного рода берут довольно большие деньги. Новый кузов на самый популярный российский внедорожник – это возможность кардинального обновления. С другой стороны, если разбираться в специфике кузовного ремонта, можно самому проводить ремонт.

Ремонт кузова

Ремонт кузова ваз 2121 состоит из нескольких видов работ.

Восстановление лакокрасочного покрытия

Небольшие царапины и вмятины, которые появились в процессе эксплуатации ваз 2121, можно устранить своими руками и совсем даже не дорого. Например:

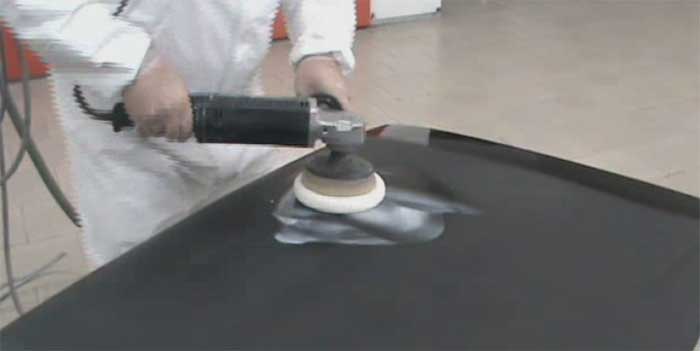

царапины устраняются путем полировки поцарапанной поверхности, которая производится с помощью различных абразивных паст и материалов, снимающих верхний слой покрытия лака и краски, а это выравнивает поцарапанную поверхность. В случаях, когда верхний слой грунта не задет полное удаление царапины практически гарантированно.

Восстановление геометрии кузова

Вследствие ударов, перепадов температур и усталости металла геометрические размеры автомобиля могут несколько отличаться от тех, которые указывает инструкция по эксплуатации, что чревато созданием лишних напряжений в различных соединениях и значительного сокращения ресурса работы самого автомобиля. Поэтому проверка и восстановление геометрии автомобиля является основным этапом при капитальном ремонте его кузовной части.

Основные геометрические размеры кузова ваз 2121

При отрицательном результате, то есть когда фактические размеры отличаются от эталонных, геометрия восстанавливается путем правки (растяжки/сжатии) кузова и его элементов.

Сглаживание крупных неровностей и правка металла

При деформации отдельных элементов применяется правка металла путем его выстукивания и выдавливания. Здесь существует два способа:

Без последующей покраски;
С последующей покраской.

В первом случае ремонт основан на принципе упругости металла. Так как каждый объект, обладающей какой либо упругостью, стремится вернуться в первоначальное положение, то это его свойство можно использовать в своих целях — специальным инструментом вмятина выдавливается, а затем полируется.

До и после ремонта

К сожалению, этот способ доступен только для людей обладающих специальным инструментом и большим опытом работы. Боюсь, что ремонт своими руками в этом случае плавно приведет нас ко второму типу ремонта.

Во втором случае вмятина равномерно простукивается молотком или киянкой с внутренней стороны, при этом с противоположной стороны следует приложить «точку опоры» с прорезиненной мягкой поверхностью.
Если же повреждение имеет более «резкие» края или же является вовсе глубокой царапиной, то подставка берется уже не на упругой основе, а типа жесткой подставки или даже наковальни. Простукивание проводится капроновой или деревянной киянкой, от середины к краям вмятины.

В тех случаях, когда выправка вышеперечисленным способом деформации невозможна, поврежденную часть вырезают, ставят заплату методом сварки или же с применением припоя или эпоксидного клея. В противном же случае элемент подлежит замене.

Избавляемся от коррозии и ржавчины

Перед началом этого этапа работ необходимо убедится в том, что цель оправдывает средства. То есть, если деталь уже практически съедена ржой, то, как говорится: «поздно Вася пить боржоми, когда почки отказали». Если же все не так уж и плохо, то выбираем один из двух способов. Способ первый. Запаиваем очаги коррозии с помощью припоя:

Подготовительный этап. Зачищаем поверхность кузова, убираем следы коррозии, края отверстий обрабатываем флюсом;
Лужение. Поверхности «раны» и заплатки (при ее наличии) покрываются небольшим слоем припоя;

При восстановлении поверхности способом напайки следующий пункт можно пропустить

Непосредственная пайка. Для того что бы шов был герметичным и имел максимальную надежность, соединяемые поверхности должны иметь как можно большую площадь соприкосновения.

Способ второй. Запаиваем очаги коррозии с помощью эпоксидных смол:

Грубой наждачной бумагой обрабатываем восстанавливаемую поверхность;

Очищаем поверхность от частиц абразивных материалов, частиц масла и пыли, обезжириваем;
Вырезаем три заплаты из стеклоткани по заранее подготовленному шаблону.

Получившуюся заплату покрывают целлофаном и проклеивают скотчем для герметичности (чтобы не вытекла смола);
Валиком прокатывается вся поверхность до придания общей формы;
По истечении 24 часов затвердевшую заплату можно обрабатывать – шкурить, грунтовать и красить.

Конечно же, выше представленные восстановительные работы кузова желательно посмотреть на видео, иллюстрирующее ремонт кузова ваз 2121 своими руками, но думаю, представленный материал четко дает понять основные этапы ремонта.

Усиление кузова 2121

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

На первое место, если речь заходит о модернизации кузова, выступает сразу же усиление лонжеронов. Она частенько проводится с помощью стального листа толщиной до 3-4 мм. Одновременно с этим усиливаются крепежные элементы подвески.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Алгоритм проведения усиления лонжеронов на 2121

Вот, что рекомендуется сделать:

Вначале надо обеспечить доступ к лонжерону. Для этого автомашину загоняют на эстакаду или подъемник, демонтируют колесо.
Далее снимается суппорт, откручивается фиксатор с верха опора.
Ударом молотка или техникой под рычаг выбивается узел.
Ослабляются амортизаторные крепежи (верхнее и нижнее).
Цилиндр тормозной системы вывешивается на шланги.
Верхний рычаг снимается, а также чашка и верхний отбойник.
Освобождается редуктор и маятник руля.

Таким образом обеспечивается доступ к лонжерону:

Далее проверяется состояние места под амортизаторы. Если деталь не поржавела, то ее следует вынуть.

«Домик» снимается, а затем снова зачищается вся поверхность лонжерона с целью диагностики на предмет возможных мелких дефектов.
Снова тщательная зачистка, ведь она является основой всего.

Пришло самое время изготовить накладку:

Выкраивается деталь по лекалу из картона. Все точно размечается на бумаге, включая места болтов и фиксаторов.
После того, как макет готов, надо положить на него лист 3-миллиметрового железа и вырезать болгаркой.

На детали и лонжероне просверливаются нужные отверстия.
Накладка сажается на болты и хорошенько фиксируется.
Затем деталь полуавтоматом заваривается по всему периметру.
На место ставится «домик» и тоже приваривается.

На заключительной стадии работ следует обязательно покрыть все рабочие поверхности антикором. В данном случае как нельзя лучше подойдет мастика, которая высыхает за одни сутки.

Другие мероприятия по усилению слабых зон

Ниже представлен список самых востребованных мероприятий по усилению кузова Нивы и подвески:

Вварка подрамника особого типа под раздатку. Это позволяет устранить несосности коробки и раздатки, избавить кузов от вибраций, что очень положительно скажется не внедорожных характеристиках 2121.

Усиление лонжеронов путем обварки металлическими полосами, желательно с 4-миллиметровой толщиной.

Установка модернизированных шаровых опор и жестких пружин (можно от Волги, но обрезать на 1,5 витка). Это дает массу пользы, если учитывать тяжелый нивовский передок. Таким образом, вся подвеска надолго и хорошо защищается.
Установка проставок для увеличения хода подвески (проставки 20 мм).
Установка новых ГЗМ амортизаторов Монро 4х4 Адвентур. В данном случае рекомендуется в обязательном порядке усилить зоны фиксации демпферов, используя сварку.

Инсталляция пружин в тыл кузова от Сигнал. Они более жесткие и имеют резиновые проставки, что эффективно сказывается на работе.
Усиление связки «тяга+кузов» (штатная выглядит значительно слабее).
Замена стандартной гранатки на ШРУС 2121, менее подверженной вибрациям.
Установка порогов усиленного типа. Они проходят по всему периметру автомобильного борта с использованием обязательных усиливающих молдингов. Фиксация порогов должна осуществляться к лонжеронам.
Установка комплекта тяг реактивных усиленных.

Таким образом, владелец Нивы должен сам решить, какой вид мероприятия больше подойдет для автомобиля. Если кузов 2121 в порядке, то не помешает в целях профилактики проведение усиления. Актуален данный процесс также и в процессе ремонта автомобильного остова.

Варианты антикоррозийной профилактики

Чтобы провести обработку антикором, есть несколько вариантов. Если в городе имеется зарекомендовавшая себя с хорошей стороны станция техобслуживания, то эту работу можно доверить им. Этот вариант будет намного проще, чем обрабатывать Ниву антикором самостоятельно. Современные станции технического обслуживания имеют в своем распоряжении все необходимое оборудование и принадлежности, которые обеспечат максимальный эффект от процедуры. И по деньгам обработка получится намного дешевле, чем последующий кузовной ремонт своевременно не обработанного автомобиля.

Для тех владельцев автомобилей, которые привыкли все делать самостоятельно, более приемлемым вариантом будет обработка кузова своими руками в домашних условиях. Эта процедура не занимает много времени и средств. Опять же, если сравнивать с восстановительными работами по кузову, который побила коррозия.

В обоих случаях владельцу Нивы нужно знать последовательность проводимых работ при обработке. В случае самостоятельной обработки это поможет сориентироваться в тонкостях и не упустить важных деталей. Если же автомобиль сдается на сервис, то владелец будет иметь возможность проконтролировать работу специалистов и уберечь себя от некачественного обслуживания.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

сам корпус;
вал привода переднего моста;
промежуточный вал;
ведущий вал;
шестерни;
подшипники;
корпус дифференциала;
сателлиты;
муфта блокировки дифференциала;
муфта переключения передач;
фланцы (для соединения с карданными валами);
сальники;
рычаги управления.

Индивидуальности гаражного ремонта

Хобби в критериях кризиса

Рано либо поздно (лучше поздно), на карах коррозия начинает одерживать победу, и приходится от косметических способов (грунтовка+краска) перебегать к хирургическим (резка и сварка). Надеюсь, эта маленькая {инструкция} поможет разобраться, что и в которой последовательности необходимо поменять, что необходимо брать и, совершенно, как все смотрится снутри.

Итак. На Вашем каре возникла необходимость подмены порогов.

Перед началом работы нужно провести ревизию и узнать, какова степень повреждений

Для этого поднимаем машинку, ставим на упоры (ВНИМАНИЕ! СОБЛЮДАЙТЕ ТЕХНИКУ БЕЗОПАСНОСТИ) и, вооружившись узкой отверткой, начинаем изучить

Дозволю для себя маленькое отступление в систему кара, чтоб обусловиться, куда данной для нас самой отверткой «изучить».

Конкретно порог состоит из 3-х частей. Внешняя часть (является частью боковины, но поставляется как отдельная ремонтная деталь), внутренняя часть (состоит из соединителя и элемента днища) и усилителя. В разрезе это смотрится примерно так:

Усилитель в свою очередь состоит из 3-х частей. Если со средней частью все просто, она поставляется, как отдельный элемент, то передняя и задняя часть усилителя – элементы внутренней части боковины и панели «передка», которая соединяется с моторным щитом.

Не считая того, с внутренней стороны соединителя приварены фронтальный кронштейн (поддомкратник), фронтальный соединитель (то, на чем висит брызговик), задний соединитель (к нему прикручивается реактивная штанга) и задний поддомкратник.

Вот все эти элементы и нужно проверить. Отверткой наносим удары средней силы. Те элементы, которые удается проткнуть, подлежат подмене совершенно точно. Не считая этого нужно изучить состояние лонжеронов в тех местах, где к ним присоединены соединители, и днище в тех же областях.

Приступаем к работе.

Изучаем состояние усилителя и внутреннего соединителя:

Потому что часть порога входит под фронтальное крыло, нужно срезать его (крыла) нижнюю часть либо (если состояние крыла неудовлетворительное) на сто процентов удалить его. Идеальнее всего это созодать при помощи приспособления для высверливания точечной сварки:

В этом случае крыло имело механические повреждения и в предстоящем было заменено полностью.

Удаляем усилитель и все, что находится в неудовлетворительном состоянии:

Снимаем соединитель и, если нужно, поддомратники. Зачищаем места сварки, убираем пластовую ржавчину и устанавливаем новейший соединитель:

Опосля сварки рекомендую обработать пространство соединения шовным герметиком и покрыть грунтом. В собственной работе я использую Standox Rotbraun для доборной антикорозийной защиты:

Устанавливаем среднюю часть усилителя:

Вначале был приобретен «запасной» усилитель, из которого были восстановлены недостающие части. Все швы были обточены и покрыты грунтом:

Подгоняем и ввариваем внешную часть порога:

Необходимо подчеркнуть, что НЕЛЬЗЯ ВАРИТЬ СПЛОШНЫМ ШВОМ. Мощный нагрев «уведет» сплав, и перед покраской придется применять огромное количество шпаклевки, что не будет являться высококачественным ремонтом.

Сварка ведется по принципу через 6 точек. Другими словами, делаем точку, отходим на расстояние примерно 6 точек и делаем последующую. Область вокруг первой успевает остыть и мы возвращаемся к первой и т. д.:

Обтачиваем швы и устанавливаем крыло (либо его часть):

Обрабатываем швы стеклошпаклевкой и отправляем в покраску:

Ремонт днища и лонжеронов пола Нивы ВАЗ-2121-21213-21214-2131

Ранее было выявлено куча ржавчины и дар в днище и лонжеронах

Все было зачищено до чистого металла, гнилые участки вырезаны и все обработано преобразователем ржавчины

Обработано преобразователем ржавчины

После все обезжирил и покрыл грунтовкой

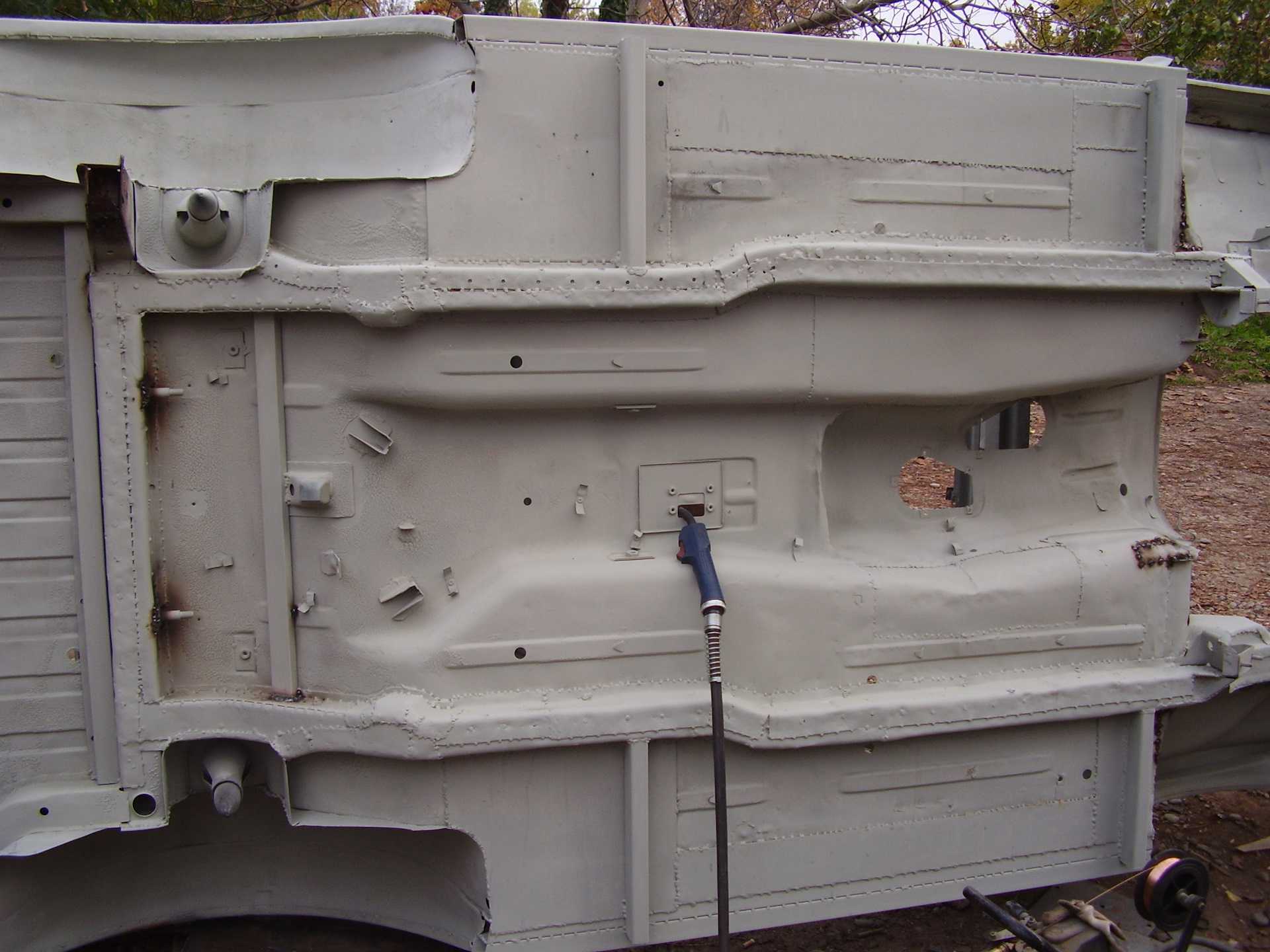

В грунте

В грунте 2

Вварил одну заплатку и подготовил место для второй. Также подготовил лист металла для новых заплаток (удалил с него ржавый налет и загрунтовал). Ну и под конец сломал любимое сверло(((

Заплатка — вид снизу

Заплатка — вид из салона

Насверлил отверстий под новую заплатку и сломал сверло

Очистил металл от ржавого налета

Загрунтовал с двух сторон

Заварил почти все дыры в полу

Заварил дыры

Далее вварил соединитель пола и порога и все загрунтовал

Вварил соединитель пола и порога

Общий вид

Дошли руки до усилителя между лонжероном и порогом, т.к. старый был весь порезан, а в магазине есть, но сделан из фольги, то решил его изготовить сам

Сделал шаблон из картона

Перевел его на металл

и вырезал болгаркой

Согнул и обварил

Вид с другой стороны

Прикинул по месту — вроде более-менее подходит

Ну и дальше этот усилитель, площадку крепления задней продольной тяги и домик задней тяги унес домой для покрытия грунтовкой

Приварил самодельный усилитель между порогом и лонжероном

Усилитель

Приварил площадку крепления длинной реактивной тяги, покрыл все грунтовкой и замазал швы шовным герметиком

Площадка крепления реактивной тяги

Промазал шовным герметиком днище

Шовный герметики в салоне

Осталось заварить одну дыру в днище и две в лонжероне — завтра сделаю.

Вчера я полностью закончил сварку днища и лонжеронов пола. Также приварил последнюю деталь — крепление переднего брызговика. Крепление взял старое, зачистил его и обработал преобразователем ржавчины на два раза, после приварил его и покрыл грунтом

Крепление брызговика, а внизу деталь от которой я его отодрал

Ну и обработал все щели и швы шовным герметиком

Крепление брызговика на месте — вид со стороны переднего колеса

Крепление брызговика на месте — вид со стороны заднего колеса

Обработал шовным герметиком 1

Обработал шовным герметиком все днище

Заодно обработал герметиком и сварной шов на задней арке

На этом сварочные работы закончены, осталось обработать днище мастикой — уже куплена

https://www.drive2.ru/l/5435670/, https://www.drive2.ru/l/5457639/, https://www.drive2.ru/l/5508869/, https://www.drive2.ru/l/5815925/, https://www.drive2.ru/l/5829970/

следующая статья:

Сварочные работы

Первым делом удаляется ржавый металл и коррозия. Желательно проводить эту работу болгаркой. Очистку труднодоступных мест производят газосварочным аппаратом. Затем вырезаются латки из металла. Делается это специальными ножницами. Так вы сможете сделать правильные, ровные заготовки без рваных краев.

Приварить новый пол будет проще вдвоем, так как придется одновременно фиксировать латку и обваривать ее. Основные правила приварки днища:

Латка прихватывается в 3-4 точках, а после полностью обваривается.
Для исправления небольших дефектов накладываются короткие швы. Длина – 3 см.
Латка прикладывается максимально плотно. В местах зазоров коррозия быстро образуется вновь.
Для повышения прочности швов их приковывают молотком.

После ремонта обязательно проверьте проделанную работу в хорошо освещенном помещении. При необходимости проварите швы на Ниве повторно. Только после этого шовные валики можно зачищать.

Для чего следует усиливать кузов

Процедура восстановления «Нивы-Шевроле», как и других моделей автомобилей – непростая задача для новичка в этом деле. Такие работы отнимают большое количество времени и сил, однако результат продлит жизнь автомобиля на несколько лет, сохранив личное транспортное средство в хорошем состоянии.

В первую очередь для восстановления кузова «Нивы», а также его модернизации на старом автомобиле усиливают лонжероны. Для этого на них наваривают стальные листы толщиной до 5 мм. Одновременно с этими работами усиливают элементы подвески

Особенно важно усилить передние лонжероны в следующих случаях:

На автомобиль планируется установить более жесткие амортизаторы.
Используются колеса большого диаметра.
На «Ниву» установлены силовые металлические бампера и лебедки.

Периодичность антикоррозийной обработки

Прежде всего, не стоит думать, что однажды покрыв автомобиль средством против коррозии, об этом можно забыть навсегда. Рано или поздно эту процедуру необходимо будет повторить, так как под воздействием воды и других факторов антикор постепенно снимается с поверхности и защитный эффект пропадает.

Как часто обрабатывать автомобиль, решать должен сам владелец. Для оценки состояния защитного покрытия следует регулярно проводить осмотр авто, и в случае надобности возобновлять антикор. Обычно при основательном подходе к этой процедуре одноразовой обработки хватает на несколько лет.
