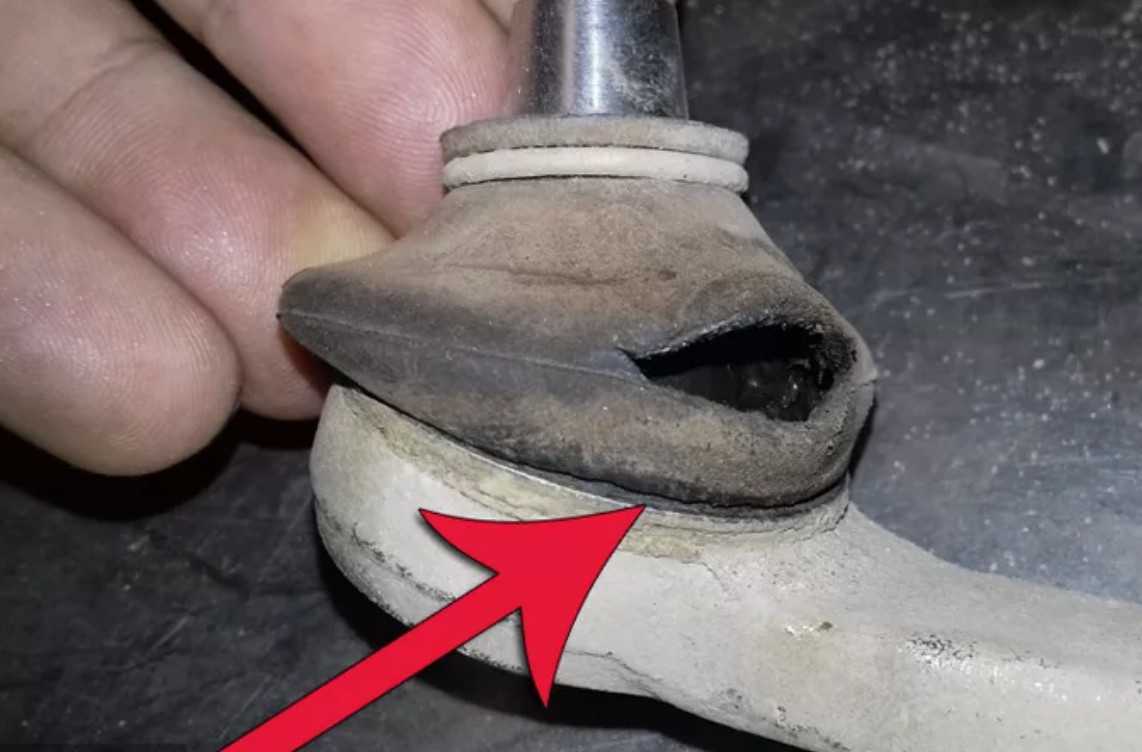

Замена пыльника шаровой опоры

Процесс замены внутреннего пыльника выполнен.

Если же необходимо заменить наружный пыльник, то операция продолжается в той же последовательности, за исключением того, что после снятия ВНУТРЕННЕГО трипода необходимо разобрать наружный пыльник и стянуть его через внутреннюю часть (ближе к коробке). Предварительно необходимо разжать хомут резинового демфера, находящегося посередине и извлечь сам демпфер.

Затем вытереть внутренности насухо, заложить смазку (

95гр) в шарнир и аккуратно, не задевая грязный корпус привода одеть наружный пыльник на трипод и зафиксировать его хомутами. После чего следует вернуть демфер на его прежнее место.

В соответствии с техническим руководством выполнять замену наружного пыльника с разборкой внешнего шарнира не допускается, однако некоторые лансероводы часто пренебрегают этим напутствием и выполняют её. Как показывает практика, если данная операция выполняется грамотно, а все элементы тщательно очищаются, то негативного результата эти действия не приносят.

Что из себя представляет пыльник ШРУСа

Для автомобиля Mitsubishi Lancer X пыльники приводов существуют как из резины, так и из пластика, вторые встречаются намного реже и стоят значительно дороже, чем пыльники из резины. На рынке представлено множество изделий от разных производителей, но в чем же их отличия между собой и ак правильно подобрать пыльник на Митсубиси Лансер 10?

Основное отличие пыльников между собой — тип и место установки, так пыльники могут быть:

Внутренний пыльник для Lancer X (артикул 3817A135/3815A224) располагается на конце привода, входящего в коробку передач или редуктор, наружный пыльник (артикул 3817A134) устанавливается на противоположном конце, где шарнирное соединение крепится к ступице автомобиля.

Поэтому лучше потратить меньшую сумму на пыльники (от 800р. за пыльник, 1100-1900р. за комплект с хомутами и смазкой), нежели потом переплачивать за дорогостоящий ремонт.

Другими же отличиями пыльников между собой является:

• комплект поставки (наличие специализированной смазки);
• качество сопутствующих материалов (крепежных хомутов, стопорного кольца и смазывающего материала).

Разборка

Первым делом необходимо поставить автомобиль на ручной тормоз и приподнять переднюю часть автомобиля домкратом (с той стороны где планируется замена привода). Затем балонным ключом следует открутить колесо. Теперь, когда есть свободный доступ к ступице, шлицевой отверткой разгибаем фиксирующий шплинт и вытаскиваем его.

Теперь обратно ставим колесо на автомобиль, притягиваем его двумя любыми гайками и опускаем домкрат. Когда автомобиль стоит на земле, с колеса следует снять декоративную заглушку (посередине) и торцевой головкой начать откручивать ступичную гайку.

Как только гайка начнет свободно вращаться — снова поднимаем автомобиль домкратом и снимаем колесо.

Затем ключами ослабляем крепление рулевой тяги и выбиваем его из посадочного места.

Удерживая палец верхнего крепления стойки стабилизатора откручиваем крепежные гайки и снимаем верхние шарниры. Откручиваем нижнее крепление амортизатора ослабляем верхнее, отводим амортизатор в сторону, дабы не мешал при работе.

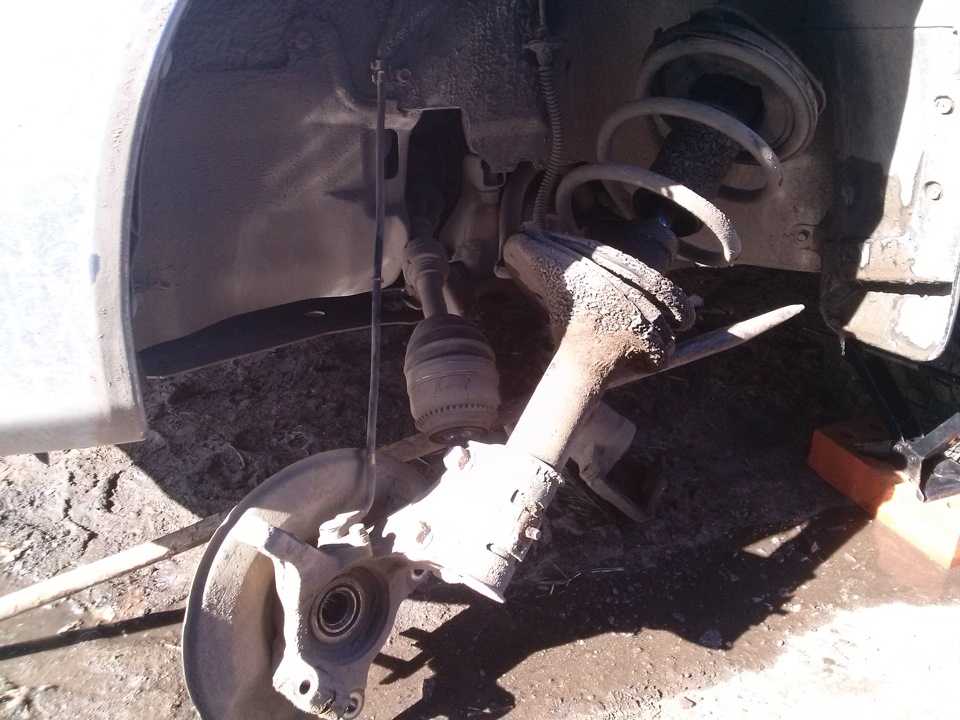

Теперь подвязываем ступицу любым удобным предметом (веревка/провод) за верхнюю часть автомобиля, например, за стойку амортизатора. После чего окончательно откручиваем ступичную гайку, отодвигаем ступицу и аккуратно извлекаем наружную часть ШРУСа.

Затем начинаем откручивать хомуты крепления внутреннего пыльника, заранее подставив емкость под него, т. к. может начать выходить смазка.

Как только пыльник разобран, убираем излишки смазки тряпкой и извлекаем трипод ШРУСа из внутреннего крепления. Не стоит вынимать левый ШРУС целиком, т. к. если вы снимете его полностью, то масло из коробки/редуктора неумолимо начнет выходить наружу. Поэтому просто аккуратно выводим трипод из его посадочного места.

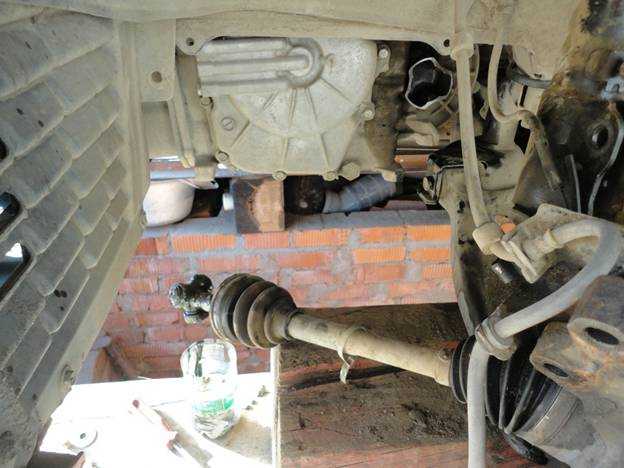

Процесс замены шруса

В приводе шруса чаще выходят из строя наружные гранаты, которые изнашиваются вследствие возникновения дефектов пыльников. Владельцы авто, желая сэкономить, предпочитают выполнить замену только наружной гранаты, не трогая при этом весь привод шруса. Но такой подход практикуется только в автомастерских постсоветского пространства, основывая это более низкой стоимостью гранаты, чем привода шруса в сборе. Что касается самого процесса замены шруса, то гораздо проще и технологически правильнее выполнить замену привода полностью.

Для того, чтобы выполнить замену привода шруса, необходимо выполнить следующие действия:

• поднять автомобиль на подъемнике или используя ремонтную яму, затем слить трансмиссионное масло;
• открутить шаровую опору;

• открутить привод вала, используя специальные инструменты для гайки-гровера;
• снять промежуточную шайбу;
• отсоединить шаровую опору от ступицы, привод остается висеть на коробке;
• используя съемник, либо монтировку, вставить под внутреннюю гранату в технологический разъем на коробке и отщелкнуть привод шруса от коробки;
• в новом приводе проверить наличие смазки под пыльниками и отсутствие дефектов пыльников;
• концом внутренней гранаты вставить привод в коробку, в ровном положении зафиксировать в упоре и защелкнуть, используя мягкий ударный инструмент, чтобы не повредить наружную резьбу гранаты привода;
• попасть шлицевой гранаты в ступицу и установить шаровую опору;

• максимально затянуть гайку-гровер;
• залить масло в коробку и одеть колесо.

Во время замены привода шруса рекомендуется обратить внимание на состояние сальника коробки и при необходимости заменить его. Замена привода шруса занимает не более полутора часов при наличии специальных инструментов и подъемника

Стоимость замены привода шруса в автомастерских не превышает 1500-1600 рублей.

• Свежие записи
  • Как оцинковать кузов автомобиля своими руками
  • Как снять тормозной диск со ступицы
  • Как снять прикипевшее колесо со ступицы
  • Хомут на пыльник шруса как затянуть
  • Как снять обойму подшипника со ступицы

Процесс замены пыльников у Лансера 10 поколения.

Оригиналы и аналоги пыльников передних и задних стоек у Лансера 10.

Митсубиси lancer Xвыпускает оригинальный комплект пыльников с отбойником, имеющий артикул MN147A151, 4060A532 от 1100 рублей.

В комплекте находится пыльники,смазочное вещество на Лансер 10, кольца применяемого для предохранительных действий, одного большого хомута и одного маленького хомута. Цена оригинальных запчастей дороже аналогов.

Аналоги запчастей для шарнира.

● Пыльник передней стойки. MN154380 от 1100 рублей для правой стороны. Производитель компания mitsubishi, номер MR557678 от 850 рублей для правой стороны.

● Универсальные пыльники с отбойником, производитель MASUMA от 400 рублей. TRW LKTB002/004/006/007/008 от 1150 рублей.

● Пыльник на переднюю стойку, MR434771 от 430 рублей на правую сторону.

● Пыльник на переднюю и заднюю стойку амортизаторов. Производитель PITLANE. Номер MR557679 от 480 рублей для левого шарнира и MR557680 от 900 рублей для правого шруса.

● Пыльники на задние стойки. Производитель Blue Print. Номер ADC48163 от 2000 рублей.

● Пыльники с отбойником, производитель Befest от 600 рублей. Артикул 21119.

● Пыльник универсальный, AMAYAMA от 560 рублей.

● Ashuki C51068 от 860 рублей.

Процесс замены пыльников у Лансера 10 поколения.

При обнаружении выхода из строя пыльника, нужна его замена.

Пыльник в запущенном состояние приводит к замене всего блока с шарниром. Мастера берут высокую оплату, поэтому заменить владелец сможет сам.

1. Автомобиль ставят на ручной тормоз, подложив под колесо башмак или деревянный брусок.

2. Под задние колеса устанавливаем контрольный упор.

3. Шарнир крепиться с помощью гайки, которую необходимо открутить, расслабив ее.Для этого потребуются инструменты из набора гаечных ключей, особенно ключ N° 16, 17.

4. Переднюю часть правой стороны поднимаем домкратом, устанавливаем под колесо фиксирующую подпорку, которая даст возможность автомобилю находится в удобном положение.

5. Открутив болты и сняв колесо, начинаем снимать у рулевой тяги узел.

6. После этого необходимо снять опору шарового блока.

7. Демонтируем поворотные кулачки соединяющиеся с шаровой.

8. Вынимаем шарнир, который расположен с наружной стороны, оттянув ступицу.

9. С шарнира расположенного с наружной стороны, с пыльника удаляем хомут.

10. Далее необходимо шарнир снять с вала и произвести осмотр на дефекты кольца служащий стопором.

11. Шрус закреплён на поперечном валу с помощью стопорного кольца. Стороны установки разные, поэтому нужно запоминать, как он был собран. Сборка новых запчастей должна быть в том же порядке.

Шрус необходимо вытащить из своего корпуса и снять пыльник. После этого пыльник демонтируется.

12. Шрус нужно промыть в бензине в целях удаления старой смазки, одеваем новый пыльник на вал, смазываем пыльник и шрус.

13. Собранный во едино блок надевается на шрус, закручивая два хомута. На пыльник одеваем большой и маленький хомут, лучше сделать заранее. Хомуты должны быть затянуты максимально сильно и собираем все в обратном порядке.

Установка оригинальных запчастей обходится дорого, поэтому ставят аналоги, зарекомендовавшие себя на рынке, высоким качеством и надёжностью.

Производители рекомендуют проходить технический осмотр каждые 95 тысяч километров, во избежание прорыва пыльников и выхода из строя шарнира. Своевременная замена пыльника, обеспечит работу шруса без боёв и поломок автомобиля.

Разнообразные виды пыльников под бампером

Пыльники под бампером выполняют важную функцию защиты элементов автомобиля от пыли, грязи и влаги. Они представляют собой специальные защитные накладки, которые устанавливаются под передний или задний бампер автомобиля. В зависимости от модели и марки автомобиля, а также от условий эксплуатации, могут применяться различные виды пыльников.

Существует несколько основных видов пыльников под бампером:

1. Резиновые пыльники — это наиболее распространенный вид пыльников под бампером. Они изготовлены из прочной резины, которая обладает высокой стойкостью к истиранию и воздействию внешней среды. Резиновые пыльники обеспечивают надежную защиту от пыли и грязи, а также поглощают удары при столкновениях.
2. Пластиковые пыльники — это еще один распространенный вид пыльников под бампером. Они изготовлены из высокопрочного пластика, который обладает хорошими амортизационными свойствами и хорошей стойкостью к воздействию внешней среды. Пластиковые пыльники также обеспечивают надежную защиту от пыли и грязи, а также поглощают удары при столкновениях.
3. Металлические пыльники — это более прочный и долговечный вариант пыльников под бампером. Они изготовлены из металла, который обладает высокой прочностью и стойкостью к воздействиям внешней среды. Металлические пыльники обеспечивают надежную защиту от пыли, грязи и ударов, а также имеют повышенную долговечность.

Выбор конкретного вида пыльников под бампером зависит от индивидуальных предпочтений автовладельца и особенностей эксплуатации автомобиля

Важно учитывать марку и модель автомобиля, а также условия дорожного покрытия и климатические условия, в которых он будет эксплуатироваться

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена пыльников

Теперь приступаем к замене пыльников. Если необходимо заменить пыльник внутреннего привода, то поступаем следующим образом.

Снимаем старый пыльник. Убираем старую смазку чистой (!) тряпкой с трипода, очищаем его посадочное место.

С помощью плоскогубцев и отвертки снимаем стопорное кольцо с приводного вала.

Затем снимаем трипод и тщательно вытираем его чистой ветошью.

Резьбу на самом приводе также вытираем чистой тряпкой насухо.

На привод одеваем маленький хомут из комплекта к пыльнику. Затем на привод одеваем сам пыльник.

После чего возвращаем трипод на место и устанавливаем стопорное кольцо.

Смазываем посадочное место под трипод специальной смазкой (из комплекта, либо составом ШРУС-4) и смазываем сам трипод. Для левых внутренних частей привода необходимо использовать

100 гр.

Одеваем большой хомут из комплекта к пыльнику на внутренний стакан ШРУС и устанавливаем трипод в его посадочное место.

Теперь надежно затягиваем хомуты (сначала большой, затем маленький).

Замена шруса: оригинал и аналог

Чтобы не платить дважды на стоимость ремонта привода, реставрации и разборки и сборки шруса, проще выполнить замену детали на соответствующий оригинал, или качественный аналог. Приводной вал Митсубиси Лансер 10 состоит из двух шрусов – наружного и внутреннего. При небольшом износе самого вала возможна замена одного из них.

Новый оригинальный привод ШРУС в сборе имеет следующие артикулы, согласно которым производится подбор и аналоговых запчастей:

привод шрус левый — 3815A455, ориентир. цена от 26 тыс. руб.

привод шрус правый — 3815A456 – от 22 тыс. руб.

привод шрус левый — 3815A453 – от 25 тыс. руб.

привод шрус правый — 3815A454 – от 21 тыс. руб.

привод шрус левый – 3815A465 – от 30 тыс. руб.

привод шрус правый – 3815A466 – от 36 тыс. руб.

привод шрус левый – 3815A107 – от 23 тыс. руб.

привод шрус правый — 3815A108 – от 24 тыс. руб.

Наиболее подходящие аналоги предлагает сам производитель, но отличие стоимости несущественное, различается в 1-2 тыс. рублей.

Аналоговые приводы шруса предлагает китайская компания ASVA, стоимость их в 5-6 раз дешевле оригинальной запчасти. Но на практике часто возникают ситуации, когда такой привод выхаживал не более двух недель.

Немецкая компания Febest выпускает более качественные аналоговые приводы шруса. Стоимость их в 2-3 раза дешевле оригинальных.

Опыт сервиса по ремонту Митсубиси и владельцев lancer x показывает, что оригинальный привод шруса более долговечен и надежен, чем аналоги и рекомендуют использовать для замены только их. Чтобы исключить покупку такой дорогостоящей запчасти, необходимо периодически проводить обслуживание и замену пыльников шруса.

Причины возникновения поломок привода шруса

Конструктивные особенности привода шруса Митсубиси Лансер 10 свидетельствуют о его жизнеспособности для эксплуатации в условиях повышенных нагрузок. При производстве оригинального приводного вала используются качественные сплавы и тщательная подгонка элементов шруса. Cуществует ряд нюансов, которые приводят к преждевременному износу привода, а именно:

• недостаток или плохое качество смазки в шарнирах;
• большой пробег авто и естественный износ детали;
• дефекты и повреждения пыльника гранаты;
• утеря или ослабление стопорных колец;
• деформация или изгибы вала вследствие аварий или экстремальной эксплуатации автомобиля;
• предыдущая замена шруса на более дешевый некачественный аналог.

Диагностировать неисправность привода шруса Митсубиси lancer Х возможно только по характерным признакам и при осмотре на СТО. Самостоятельно определить неисправность шруса возможно по утечке трансмиссионного масла или по характерным шумам, но такие признаки могут говорить уже о необратимых процессах, когда требуется только замена привода в сборе.

Очень часто специалисты сервисных центров предлагают выполнить ремонт оригинального привода посредством замены некоторых его деталей и реставрацией. Но такой подход не всегда обоснован. Во время ремонта или реставрации шруса применяется механическое воздействие на деталь в виде ударов молотком или воздействий других инструментов, что в конечном итоге все равно приведет к полной замене привода.

2. Передняя подвеска

В автомобиле применяется подвеска МакФерсона на направляющих и амортизационных стойках.

*Витая пружи на Стойка крепления стабилизатора Стабилизатор Стойка в сборе Поперечи на переднего моста Нижний рычаг*

Проверка и регулировка углов установки передних колес

Внимание:

После установки выполните калибровку электронного блока управления системой ASC для установки нулевой точки датчика руля.

Измерьте углы установки колес на ровной поверхности с помощью оборудования для регулировки развала-схождения колес. До измерения углов установки колес необходимо убедиться, что передняя подвеска, система рулевого управления, колеса и шины находятся в исправном состоянии.

Схождение

Номи нальное значение: 1 ± 2 мм.

*Зажим гофрированного патрубка Поперечная тяга Контргайка*

1.Снимите зажим гофрированного чехла и контргайку и отрегулируйте схождение, поворачивая левую и правую стяжные муфты рулевой тяги в противоположных направлениях.

Примечание:

Схождение изменяется при вращении левой муфты в сторону передней части автомобиля и правой муфты в сторону его задней части.

2.Установите зажим гофрированного чехла и затяните контргайку с приложением нормативного момента затяжки.

Момент затяжки: 52 ± 2 Н·м.

3.Убедитесь, что величи на схождения соответствует номи нальному значению.

4.С помощью измерителя радиуса поворота убедитесь, что угол поворота соответствует номи нальному значению.

Часто задаваемые вопросы

1. Как заменить шаровую опору на Митсубиси Лансер 10 своими руками?

Для того чтобы заменить шаровую опору на Митсубиси Лансер 10 своими руками, вам потребуется выполнить следующие шаги:

1. Поднимите автомобиль на подъемнике или подставьте под него подставки, чтобы обеспечить безопасность работ и доступ к подвеске.
2. Снимите колесо с нужного переднего колеса.
3. Разъедините шарнирную головку с помощью специального инструмента — разъединительного пальца.
4. Снимите гайку крепления шаровой опоры с помощью гаечного ключа или импульсного ключа.
5. С помощью специального отвертки или пресса извлеките старую шаровую опору.
6. Установите новую шаровую опору, следуя инструкциям производителя и не забудьте затянуть гайку крепления.
7. Повторите те же самые действия для другого переднего колеса.
8. Установите колесо и проверьте уровень подтяжки гаек колес.

Важно помнить, что замена шаровой опоры требует определенных навыков и инструментов, поэтому если у вас нет достаточного опыта или уверенности, лучше обратиться к профессиональному автомеханику

2. Как определить неисправность шаровой опоры на Митсубиси Лансер 10?

Ниже перечислены некоторые признаки возможной неисправности шаровой опоры на Митсубиси Лансер 10:

• Постоянный стук или посторонний шум при движении через неровности или поворотах;
• Необычные вибрации на рулевом колесе;
• Плохая управляемость автомобилем;
• Неравномерный износ шин;
• Отклонение колеса при движении.

Если вы заметили хотя бы один из этих признаков, рекомендуется обратиться к специалисту для диагностики и замены шаровых опор.

Замена шаровой опоры Mitsubishi Lancer (Мицубиси Лансер) в Саратове — сравните цены

Сход-развал от р. Бесплатная диагностика. Заявка на эвакуатор.

Неисправности шаровой опоры Mitsubishi Lancer Митсубиси Лансер : Глухой стук в области подвески передних колес Характерный скрип при начале движения Увеличение усилий при рулевом повороте Снижение устойчивости Неравномерность износа покрышек.

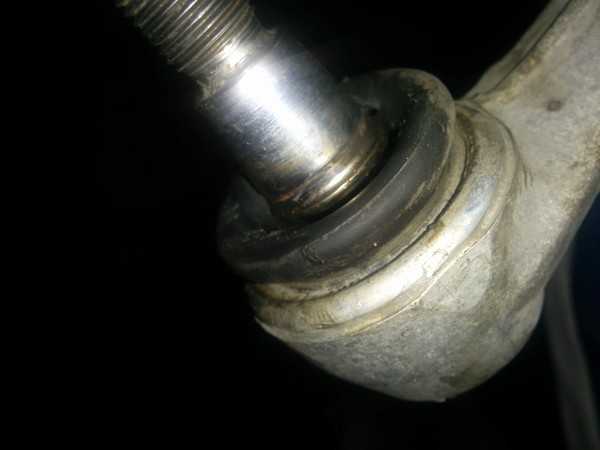

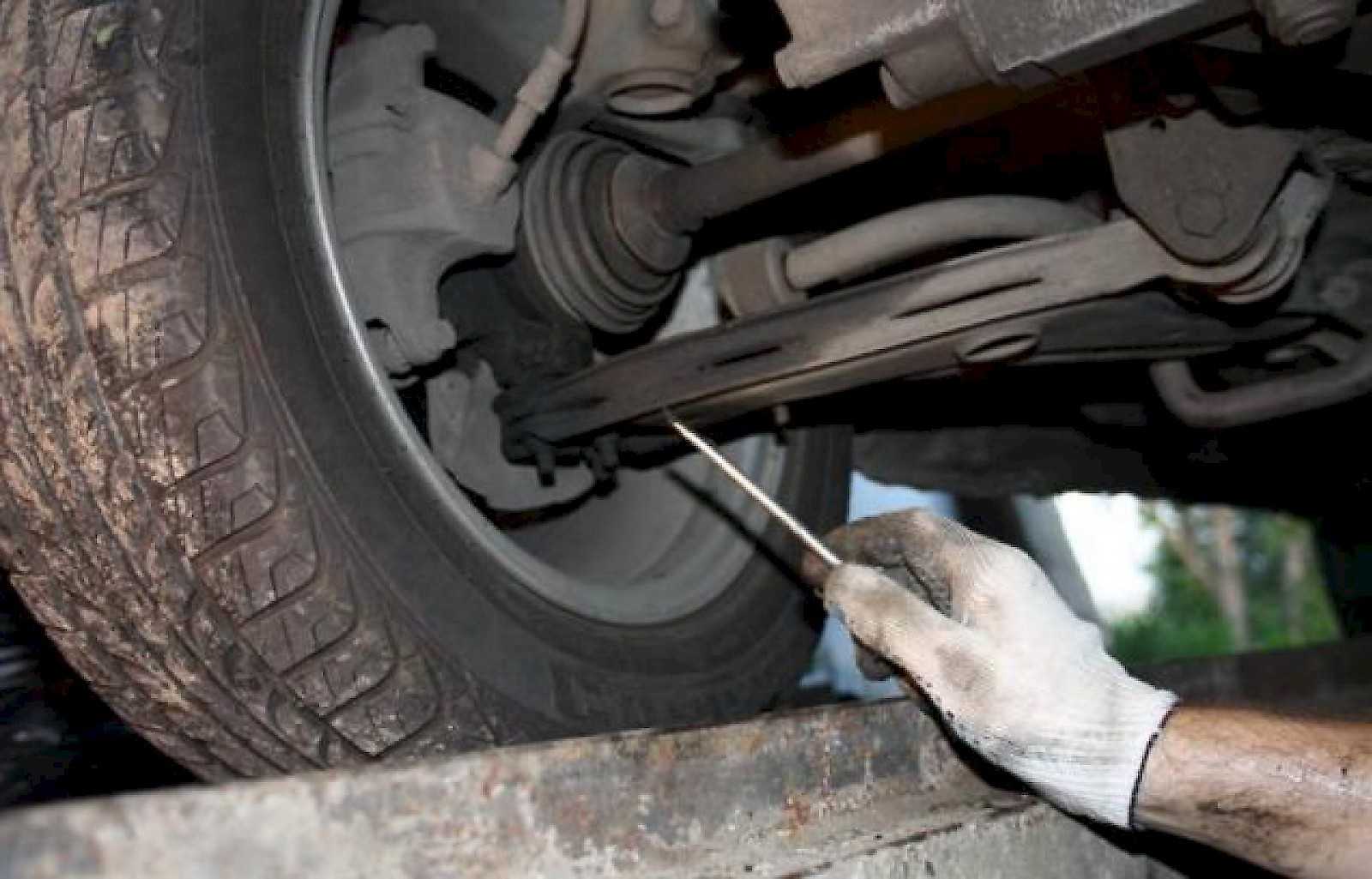

Проверка состояния опор Mitsubishi Lancer Митсубиси Лансер Если проверка шаровой опоры Mitsubishi Lancer Митсубиси Лансер подтверждает подозрения, может быть необходима и замена пыльника, а при повреждениях — замена шруса. Профилактика шаровых опор Mitsubishi Lancer Митсубиси Лансер Нельзя допускать усиленных lancer 10 замена шаровой опоры нагрузок.

Показать весь текст. Оставить заявку. Построить маршрут. Все права защищены. Техническое обслуживание Ремонт ходовой части Ремонт двигателя Кузовной ремонт Покраска Аргонная сварка.

Мойка, химчистка, полировка Запчасти Диагностика Ремонт трансмиссии Ремонт рулевого управления Ремонт тормозной системы.

А, учитывая состояние наших дорог, подвергается она колоссальным нагрузкам.

Отвечает данный элемент за комфортное и безопасное передвижение, особенно по бездорожью. Деталь представляет шарнирное соединение.

С помощью опоры соединяется рычаг передней подвески и поворотный кулак. Деталь отвечает за безопасное и комфортабельное передвижение. Именно поэтому требуется регулярно проводить процедуру замены запчасти. Поскольку граната принимает на себя повышенные нагрузки, вызванные движением по повреждённым участкам дороги, требуется систематически проводить обновление опоры.

Периодичность замены указана в мануале lancer 10 замена шаровой опоры эксплуатации транспортного средства. Обычно производители рекомендуют осуществлять замену каждые тысяч километров пробега. Однако полагаться всецело на данное значение не рекомендуется. Потому что целостность опоры зависит от условий эксплуатации автомобиля.

Замена шаровой опоры и рулевого наконечника в автомобиле Mitsubishi Lancer 9

Также существует ряд факторов, которые уменьшают срок жизни детали:. За этот период изнашивается не только опора, но и сайлентблоки и нет полной гарантии, что сам рычаг не имеет деформации. На рынке достаточно большой выбор дубликатных изделий различного качества, наибольшим доверием пользуются два производителя:.

В упаковке кроме шаровой опоры находятся новое стопорное кольцо, пыльник и пакетик со смазкой. При приобретении следует опасаться контрафактной китайской подделки низкого качества.

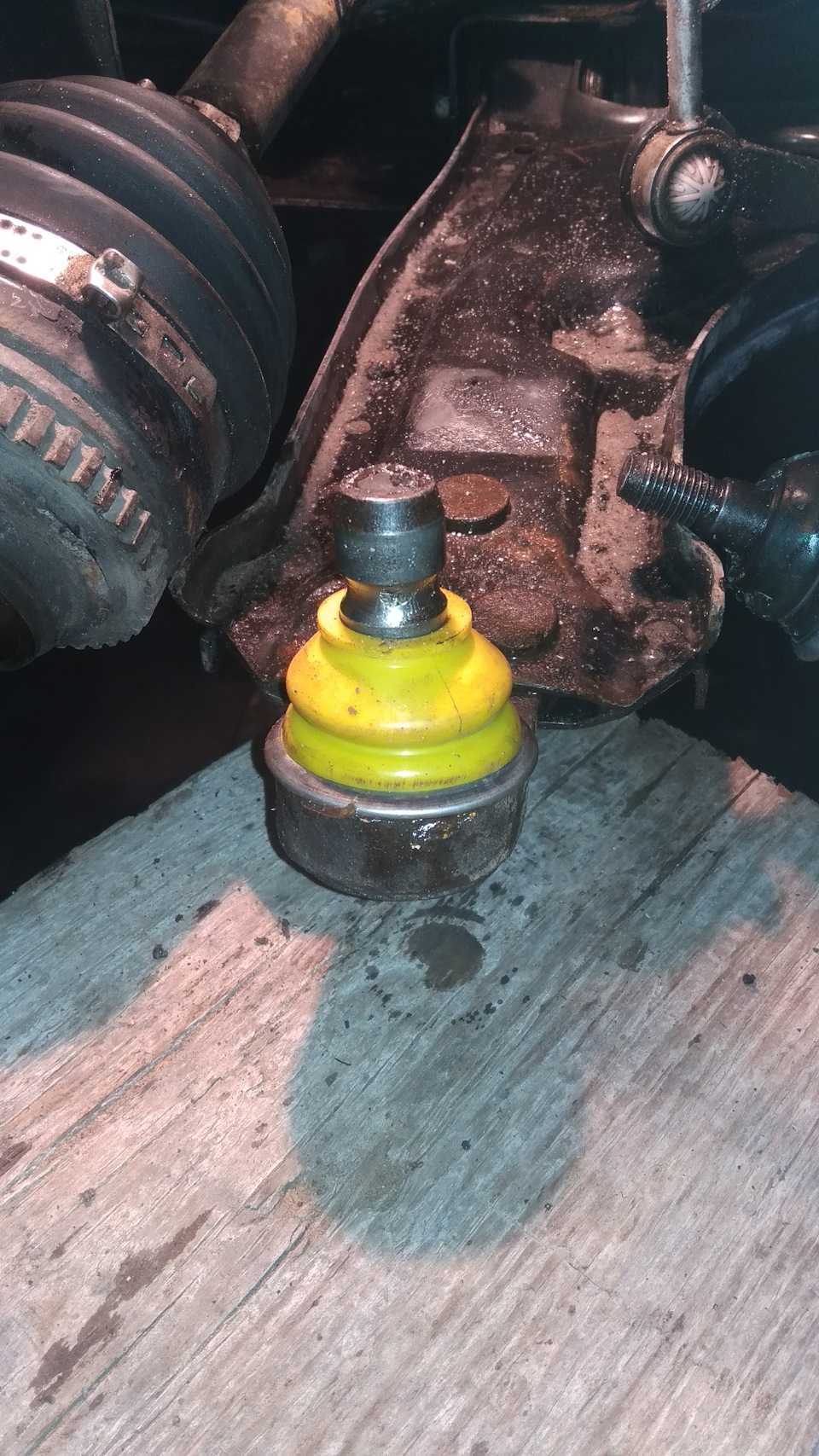

Сегодня я расскажу как менял шаровые опоры.

Как я писал ранее, шаровые пришли мне буквально позавчера. Сегодня после обеда поехали в гараж. Полный размерЮрка — владелец гаража и помощник по ремонтуИтак, перед самими работами, как водится, начитался кучу статьей на тему замены шаровых. Очень не порадовал тот факт, что есть вероятность сорвать один болт, который закручивается куда-то в кузов. Но деваться-то некуда — менять надо… : Lancer 10 замена шаровой опоры к снятию.

Было принято решение первым снимать правый рычаг. Из-за боязни посрывать болты откручивали неспеша. Поэтому и ушло у нас времени на это дело. Полный размерСнятый рычаг, уже без шаровойЧто касается выпресовки шаровой, многие пишут что делали это прессом… Два удара мини-кувалдой решают проблему с прессом. Запресовка аналогичным lancer 10 замена шаровой опоры, только дополнительно был использован брусок, чтобы не молотить по самой шаровой.
