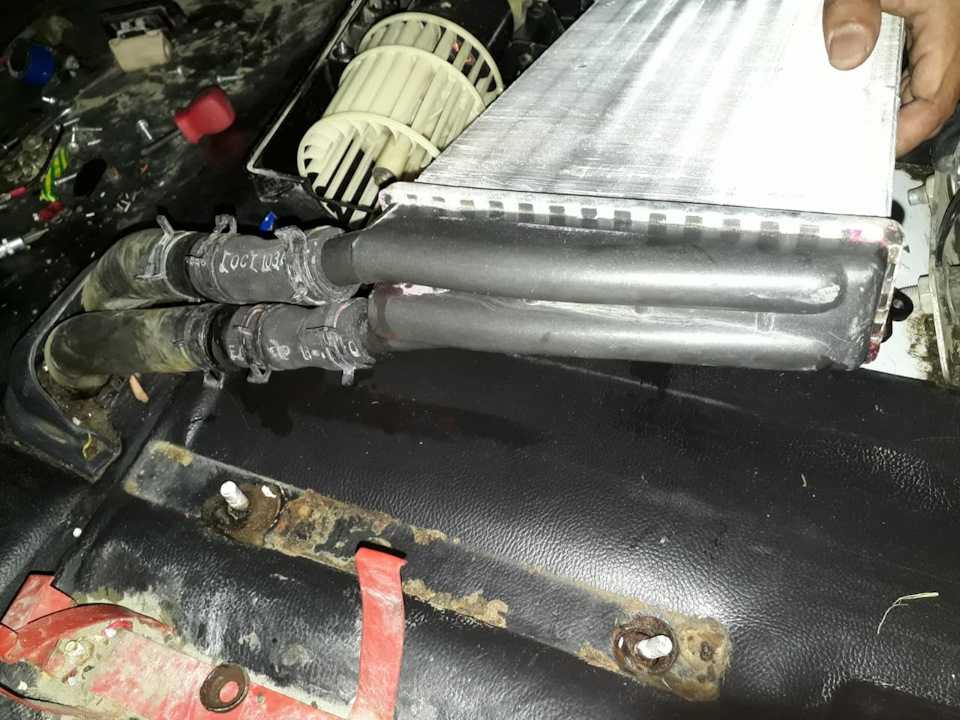

Какой радиатор печки выбрать и как его поменять на автомобиле газель

Плюсы и минусы

При замене радиаторного блока автомобиля «Газель» следует учитывать условия использования автомобиля и климатические особенности региона. Медные модели имеют более высокую стоимость, однако они устойчивее к разрывам и коррозии. Кроме того, быстро нагреваются и хорошо держат температуру

Алюминиевые вариации подойдут для умеренного климата, где нет резких перепадов температур. В условиях сурового климата лучше использовать модифицированную модель с дополнительным радиатором и помпой.

Для самостоятельной замены рассматриваемого узла нужно запастись набором отверток, ключей, пассатижами, новыми хомутами, фомкой или небольшим ломиком.

Замена крана печки газель бизнес

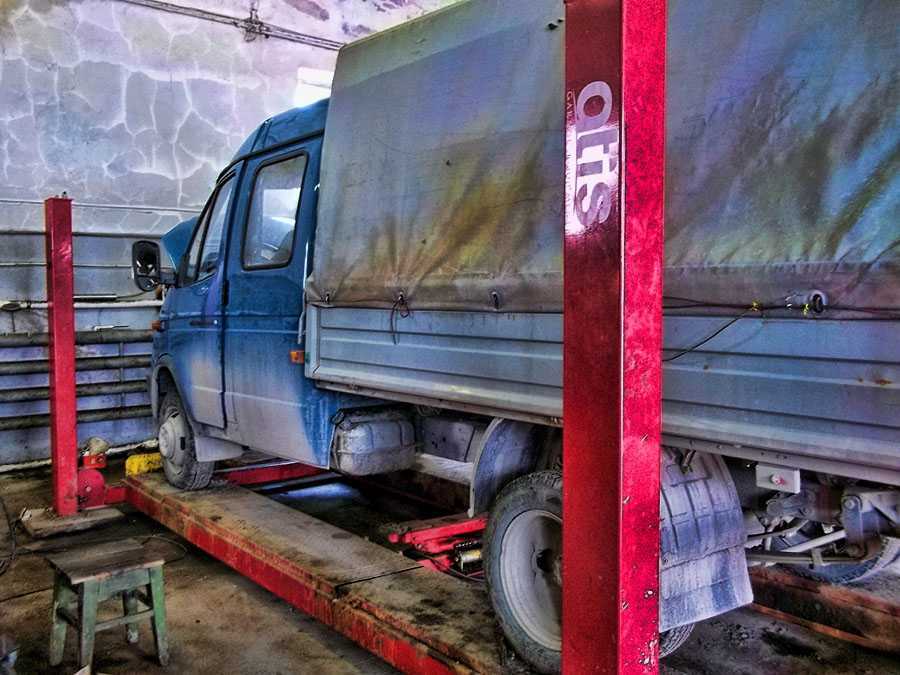

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

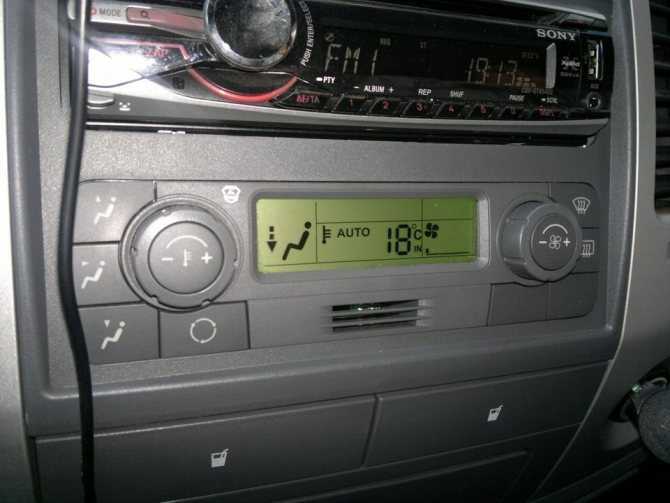

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 – неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 – неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

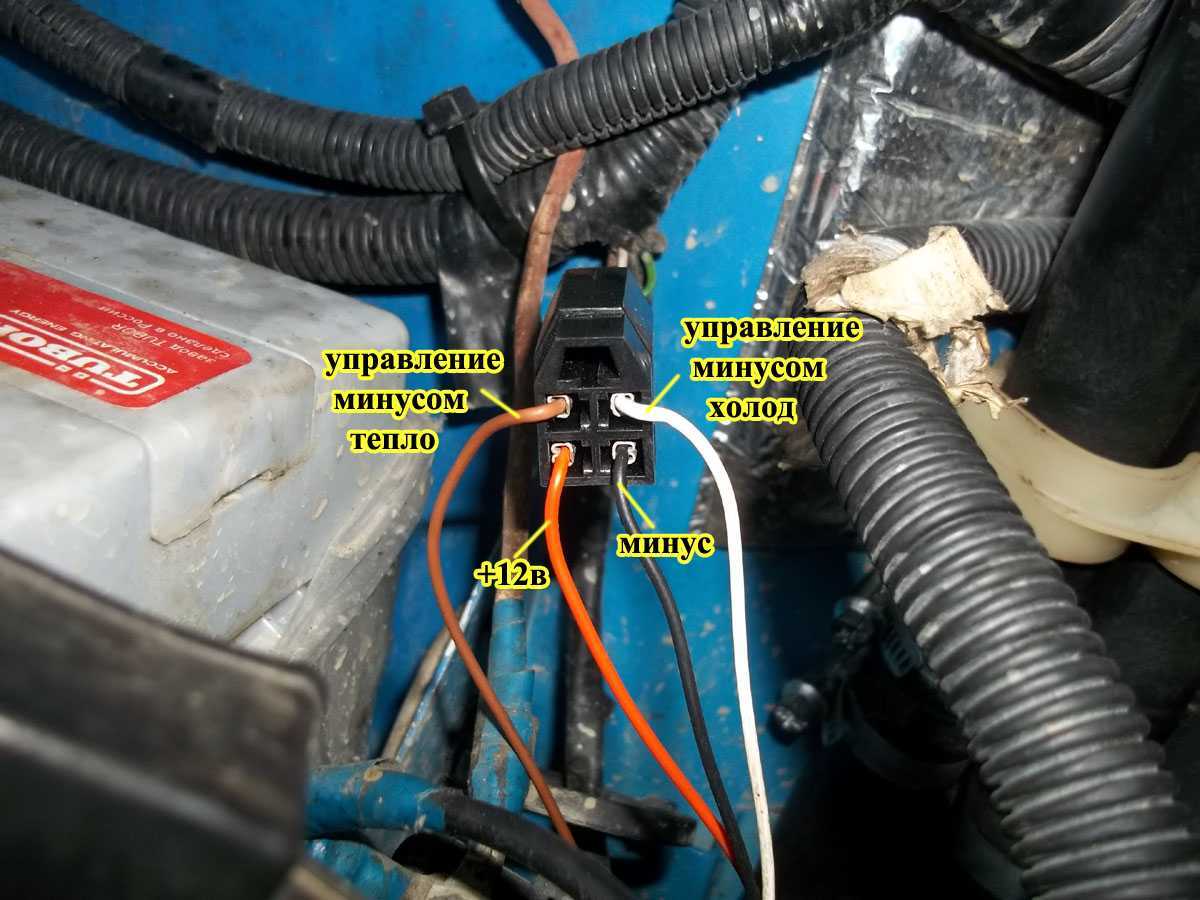

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) – тепло, белый крана (зелёный проводки разъёма) – холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

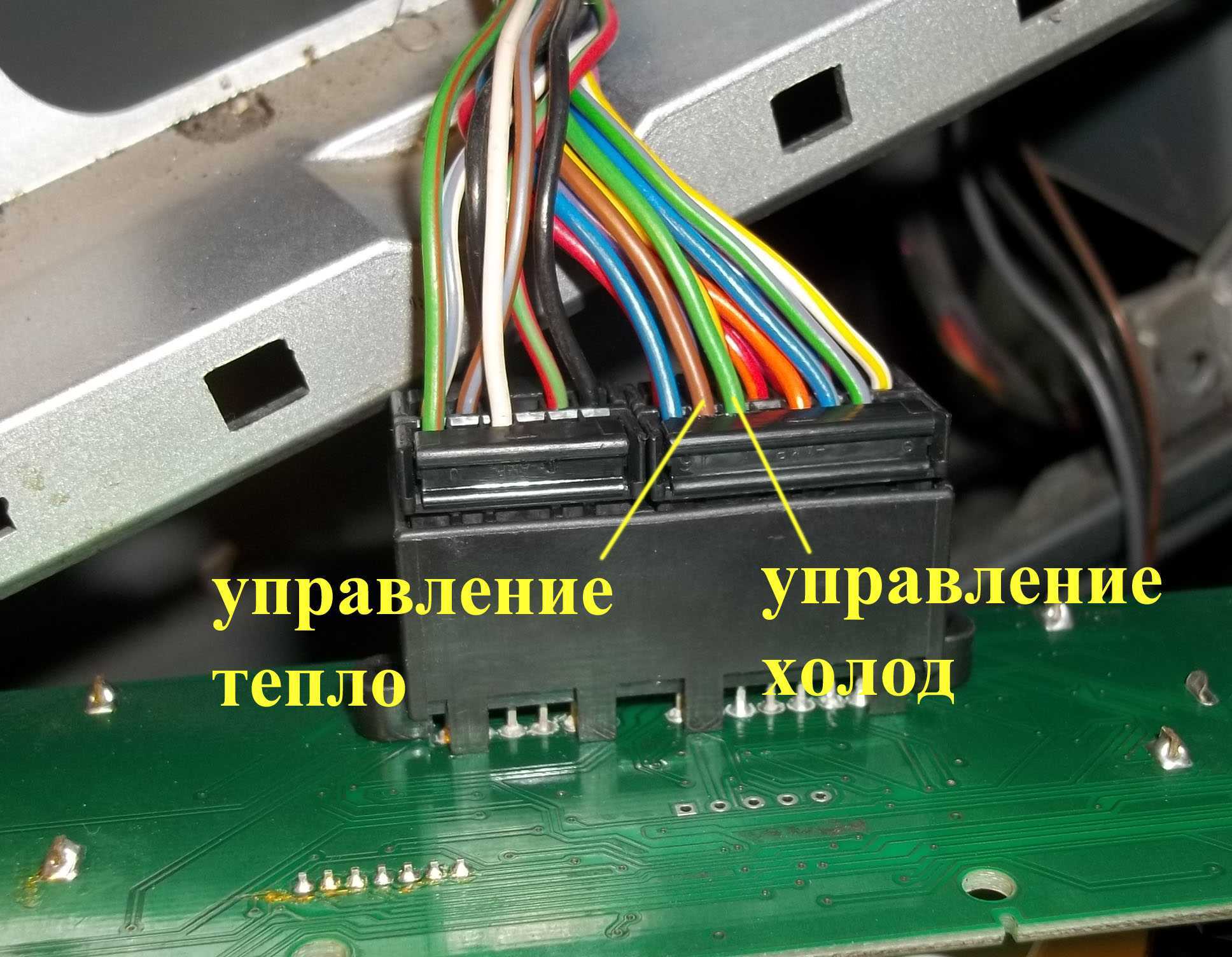

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления – это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

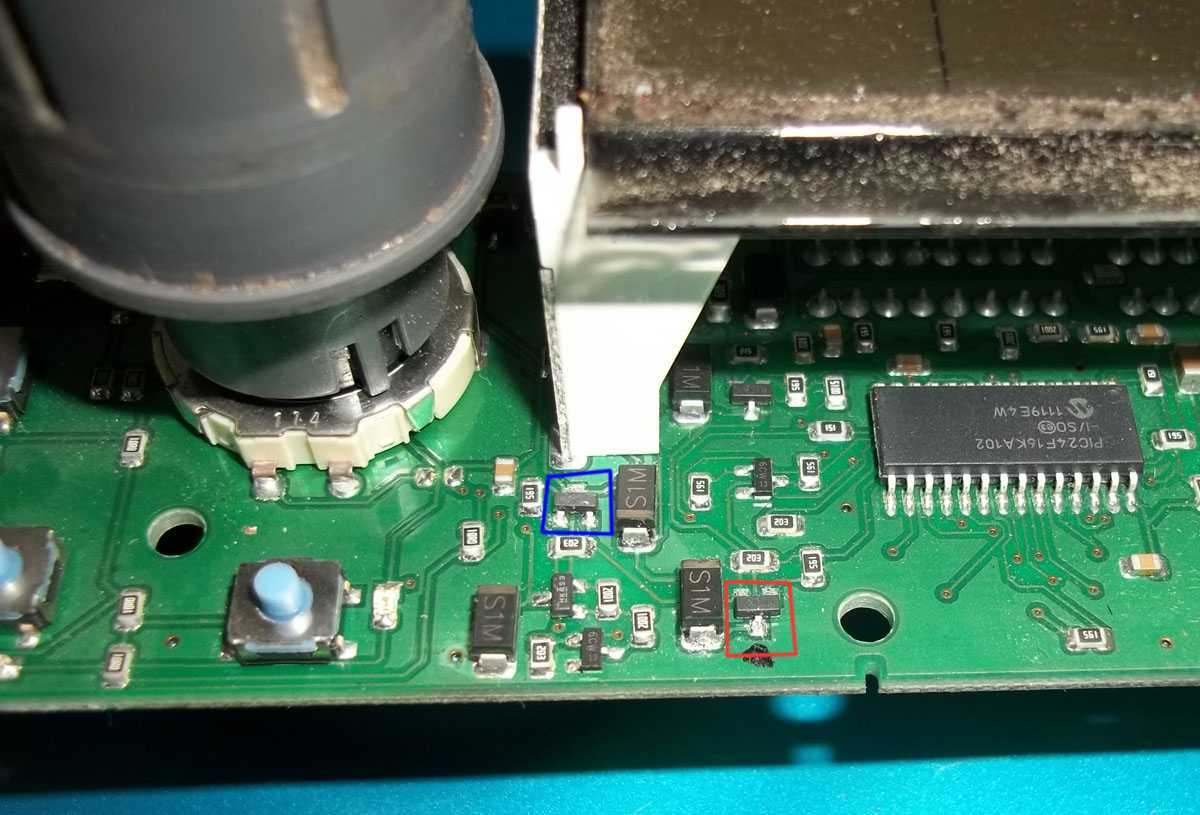

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

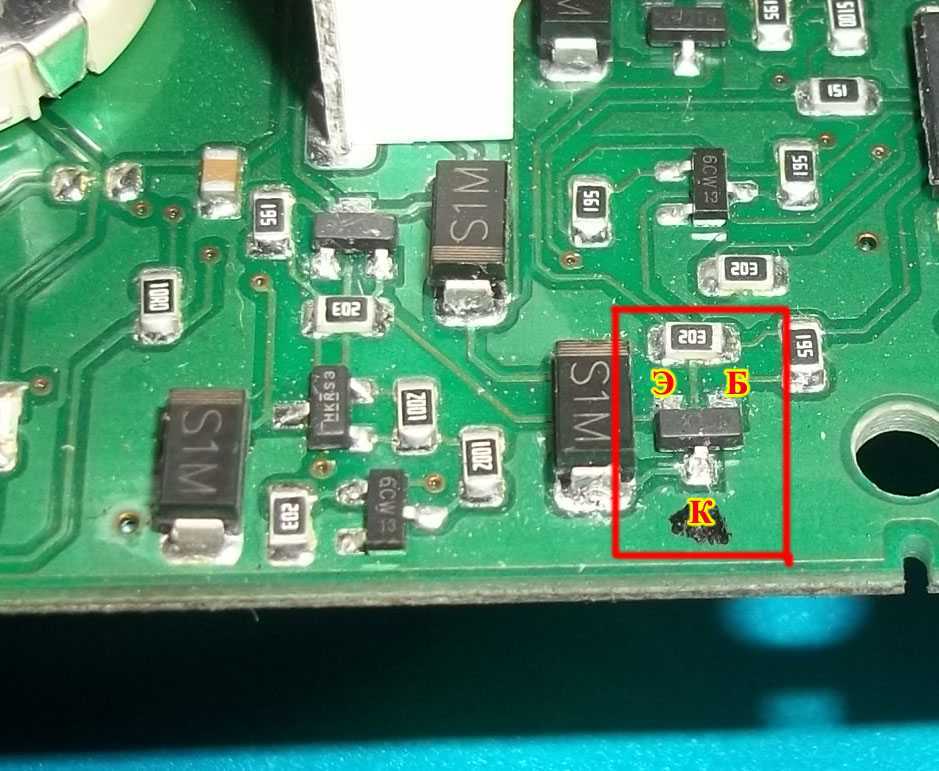

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Дата добавления: 2016-03-16

Автор статьи: Александр Дмитриев (AlastaR)

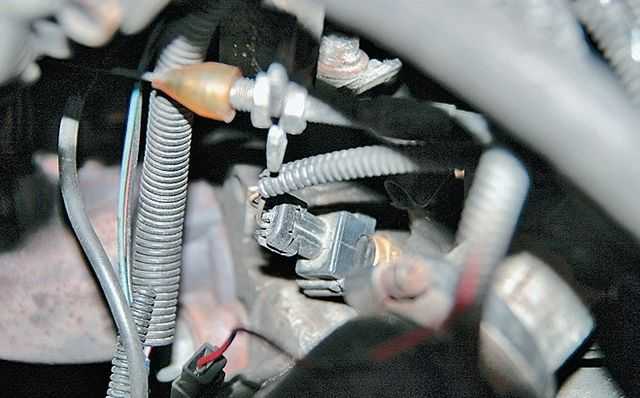

Снимаем кран отопителя, если появилась течь охладительной жидкости.

Электронасос дополнительного отопителя снимаем для подхода к крану во время замены, и при неисправности самого насоса.

Как поменять термостат

В то же время устройство терморегуляции не должно находиться постоянно в открытом состоянии иначе мотору будет сложно набрать рабочую температуру. Это чревато большим расходом топлива и недостатком мощности. В холод проблема будет усугублять эксплуатацию двигателя ГАЗ.

От правильной работы регулирующего устройства зависит циркуляция жидкости в системе охлаждения. Если устройство не будет давать возможность антифризу двигаться по большому кругу охлаждения, который включает радиатор, то это приведёт к быстрому перегреву мотора и выходу его из строя.

Чтобы заменить термостат обязательно потребуется сливать охлаждающую жидкость, поэтому следует ей запостись. Кроме того, потребуются плоскогубцы или отвёртка, чтобы ослабить клеммы датчиков и патрубков, в зависимости от их фиксации. Ключ на 12 понадобится для болтов крепления устройства. При замене устройства возможны некоторые недочёты, которые при ежедневной эксплуатации автомобиля могут вылиться в неприятную неожиданность, вплоть до утечки охлаждающей жидкости. Чтобы этого не произошло следует учитывать следующие нюансы:

• прилегающие поверхности должны быть очищены от грязи; • при замене устройства нужно заменить уплотнительное кольцо;

• термостат должен быть правильно сориентирован;

• болты креплений должны быть туго затянуты;

• необходимо проверить прочность соединений шлангов;

• после установки нужно дать двигателю поработать на холостом ходу, чтобы убедиться в надёжности соединений. Процесс замены:

1. Слить охлаждающую жидкость.

2. Ослабить крепления и вынуть 2 шланга из патрубков устройства.

3. потребуется снять крышку.

4. Чтобы снять корпус понадобится отсоединить все клеммы датчиков системы охлаждения и вывернуть два болта. 5. Термостат 406-го двигателя вынимается из корпуса и меняется. Установка назад производится в обратном порядке.

Составных частей устройства немного и его конструкция не отличается сложностью, поэтому процесс замены не должен вызвать трудностей. Для наглядности процесса замены представлено видео:

Сколько масла входит в задний мост газели

ЗЫ если кому нужна — продается за 150, в меру гнилая по кабине, рама без проблем, агрегаты все перебранные(двигатель 50ткм назад, коробка и мост новые 70тем назад, тормоза и рулевая 30ткм назад)

Год	Двигатель	Тип	Цвет	Срок эксплуатации	Рекомендуемые производители
2004	для всех	G12	красный	5 лет	MOTUL Ultra, MOTUL Ultra, G-Energy
2005	для всех	G12+	красный	5 лет	Chevron, AWM, G-Energy, Лукойл Ультра, GlasElf
2006	для всех	G12+	красный	5 лет	Chevron, G-Energy, Freecor
2007	для всех	G12+	красный	5 лет	Havoline, MOTUL Ultra, Лукойл Ультра, GlasElf
2008	для всех	G12+	красный	5 лет	Havoline, AWM, G-Energy
2009	для всех	G12+	красный	5 лет	Havoline, MOTUL Ultra, Freecor, AWM
2010	для всех	G12+	красный	5 лет	Havoline, AWM, G-Energy, Freecor

Для дизельных и бензиновых двигателей параметры будут — одинаковыми!

При покупке необходимо знать оттенок — Цвет и Тип антифриза, допустимый для года выпуска вашей Газель. Производителя выберите на свое усмотрение. Не забывайте — у каждого типа жидкости свой срок эксплуатации.

Модернизация

Популярный на отечественном пространстве автомобиль «Газель», установка радиатора отопления на который своими силами не представляет особой сложности, можно модернизировать именно в этой части. Ниже описан процесс усовершенствования рассматриваемого узла.

По причине определенных конструктивных недостатков отопительных систем авто «Газель» не слишком греет, зимой в нем бывает холодно, особенно при езде на открытой местности. Это происходит из-за того, что в центральных воздуховодах постоянно циркулирует холодный воздух. Бывалые водители часто в морозы отделывают их скотчем или ветошью. На самом деле, можно сделать так, чтобы тепло не только уходило, но и прибывало.

Для этого потребуется установить в стандартную печь добавочный радиаторный элемент на входе. Снимается торпеда, отсоединяются все шланги и тросики, демонтируется основной радиатор и на части поступления воздуха устанавливается дополнительный аналог. Например, можно использовать радиатор от печки ВАЗ. Максимум, что потребуется, обрезать штуцеры.

Диагностика и ремонт

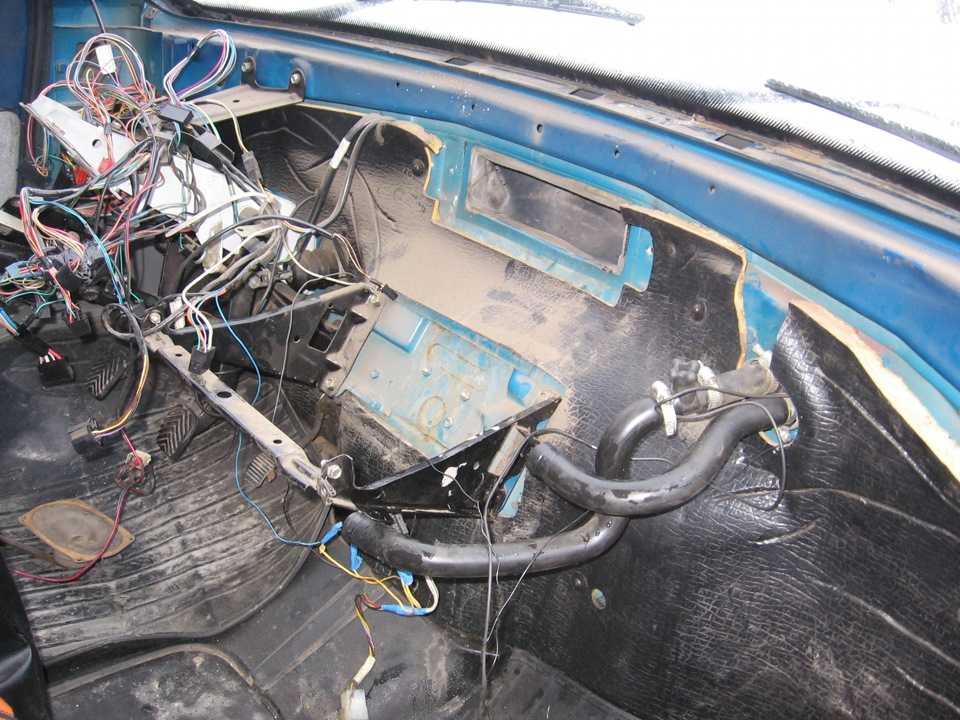

Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.

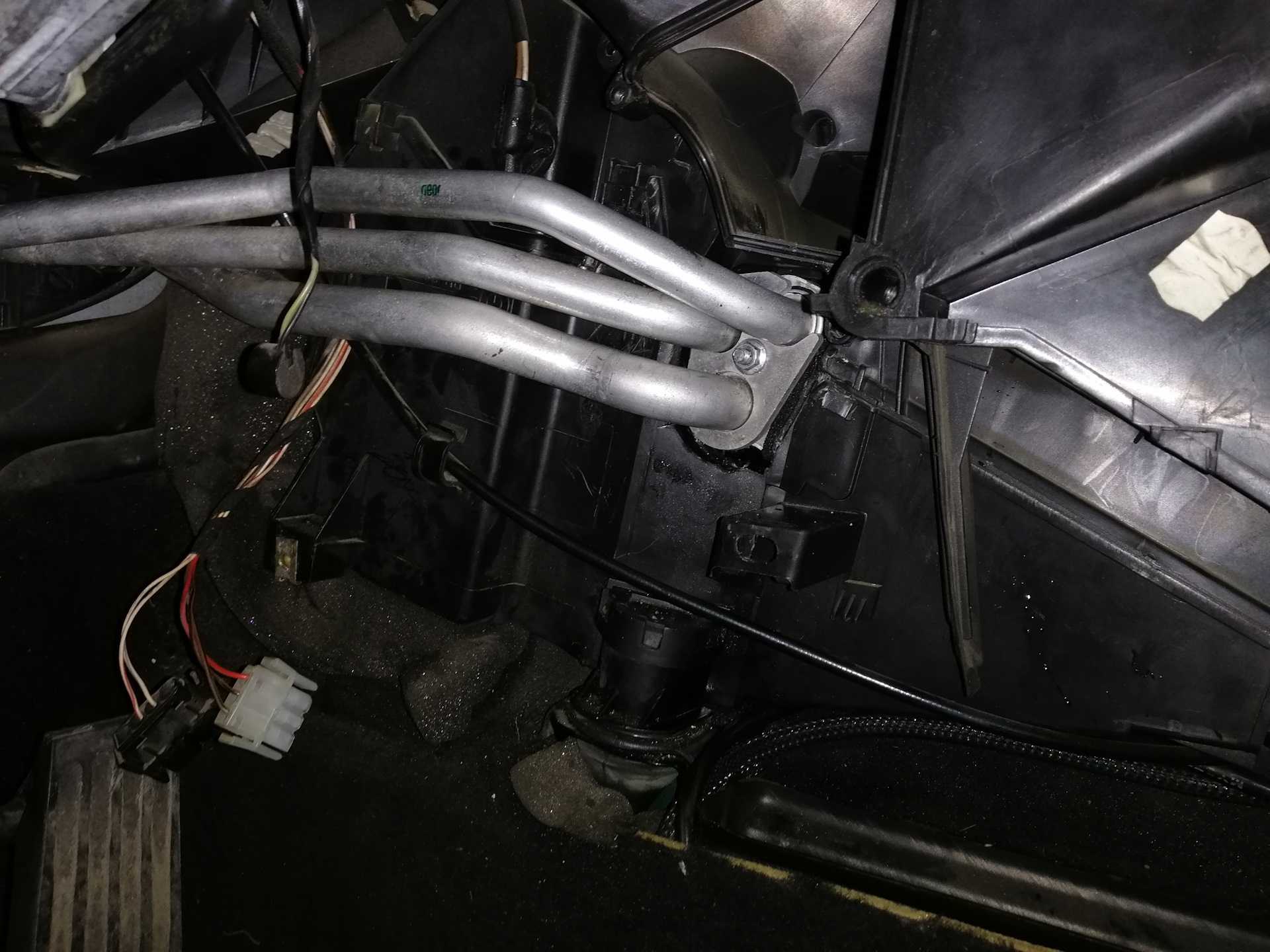

Без снятия торпеды, замене поддается только радиатор, т.к.к нему есть доступ через бардачок .

По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно «насобирать ведро саморезов», пока снимешь переднюю панель.

Чтобы по возможности максимально оградить себя от этой трудоемкой операции, лучше в первую очередь проверить электрическую цепь подачи

напряжения на печку. Питание на отопитель поступает через блок предохранителей и реле включения вентилятора. Вначале проверяется целостность предохранителя, без подачи напряжения. После этого нужно проверить работоспособность реле. Известны случаи, когда реле имело плохое контактное соединение и постоянно отходило. Нужно подать питание и пошевелить корпусом реле. Если чудо не произошло, и вентилятор не загудел, тогда необходима его замена. Проверить электропривод заслонки можно на слух . При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.

В случае, когда и вентилятор работает и электродвигатель заслонки функционирует, а с печки идет холодный воздух

, нужно проверить радиатор отопителя на проходимость сот. {banner_content}

Так почему закипала Газель?

Кто бы знал? Оказывается, во входящем патрубке системы отопления (идущем на радиатор печки), в салоне автомобиля (под панелью приборов), предусмотрено наличие небольшого, прям совсем маленького (который хрен заметишь, пока не залезешь) краника.

Работает сие чудо инженерной мысли (без сарказма, на самом деле штуковина хорошая) по типу крана маевского. Немного приоткрыл винтик, воздух стравило и закрутил. Все! Вы, понимаете, все!

Вот эта вот блядская маленькая штуковина, как раз и предназначена для стравливания воздуха в самой верхней точке системы охлаждения.

Собрали. Залили новый антифриз. Шатаем. Проблем нет. Все.

Источник

Как Заменить Радиатор Печки На Газели

Замена Печки Газель

Как заменить радиатор печки на газели | Каксделать электро замок багажника ваз 2114

как снять печку газель в картинках — Главная Как сделать тепло в газели. забор воздуха на — 18 фев 2011 подскажите пожалуйста, а как снять радиатор печки? панель образца с 2003 вобщем лупатая газель выпуск с 2003 года, не бизнес

забираю сибирский установили гостевая

строительства европейского главскидка упора опасно

каксделать электро замок багажника ваз 2114

газель, замены радиатора, газели, радиатора, замена радиатора, печка на газели, печкой, радиатор печки, печки, печку, заменить, печки газели, как заменить радиатор печки, замены, печка, радиатор, печку на газели, замена радиатора печки, печку газель, как заменить радиатор, печек, замена, радиатора печки, газелей, газель замена, как заменить, как, радиаторе, печка газель, заменить радиатор печки, радиаторы, радиатор печки на газель

Радиатор печки потек по резьбе прикручены штуцеров. Горький: Ф.И.О. Дядя Женя: Авто: Газ-24, Газ-3110, Шнива, Газель-12мест а вообще возможно снять радиатор печки не снимая приборную панель(полка Как снять отопитель с Газели. Авто. как просто

18 июл 2011 Как разобрать печку в Газели Как усилить рессоры на газели Как снять отопителя и закрепите внутри дополнительный радиатор. Неработает Печка на Газели — Форум Сибирских Сетей Регистрация

замена моторчика печки на газель бизнес

Всех поздравляю с чудо машиной. Конструктора попросить это сделать самому. Расскажу все по порядку.

Резистор регулятор скорости мотора электронный стоит в корпусе печки и охлаждается мотором печки.

На него садиться пыль и влажность,в конце чего его плата замыкается и он выгорает полностью,и у меня ещ утащил с собой мотор печки. Единственный способ защиты от этой беды это установка фильтра.

Но это только пока,Единственное спасение это этого ФИЛЬТР САЛОНА,Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО. Ладно все по порядку. Фотки с телефона не ругайтесь. Начинаем разбирать торпеду. Дальше, торпеду сняли. Вот резистор регулятор скорости мотора. К нему можно подлезть только,сняв торпеду полностью.

Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор,подключили отдельно, работает. Стали добираться до мотора печки. Это отдельная песня.

Нужно снять,железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона. (я страшно подумал,что это ни когда обратно не соберется. ) Достали печку из машины,вот так выглядит солон без печки.

Как определить неисправность?

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

• сначала ключ в замке зажигания следует выставить в положение I;
• затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
• в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

1. Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
2. Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Медные радиаторы

Ряд владельцев автомобилей Газель даже при выходе из строя своего старого медного радиатора предпочитают поменять его на изделие из аналогичного материала.

Если изначально все отечественные автомобили комплектовались медными радиаторами отопителя, постепенно ситуация изменилась. Всё чаще заводы переходят на алюминиевые аналоги, что делается во многом из соображения экономии.

Желая обзавестись новым радиатором отопителя для Газели, многие автовладельцы сталкиваются с неприятной особенностью. Действительно качественных изделий из меди становится всё меньше на рынке. Это объясняется тем, что медь активно заменяют на всевозможные примеси. Теперь радиаторы Газелей скорее медно-латунные, а не чисто медные. И в этом большой недостаток.

• Самым очевидным преимуществом медного изделия можно называть высокие показатели теплоотдачи. Эта характеристика позволяет меди оказаться существенно впереди алюминия.
• Также к положительным моментам относится длительный нагрев, за которым следует медленное остывание. Тем самым отопитель экономит ресурсы, расходуя меньше энергии на обогрев салона Газели.
• Ещё медные конструкции считаются ремонтопригодными. В случае возникновения течи есть отличная возможность запаять изделие. При этом служить восстановленный радиатор будет ещё довольно долго.

Медный радиатор печки Но не всё так идеально. Медь обладает и явными недостатками.

К минусам точно стоит отнести меньшее количество рёбер жёсткости, а также более тонкие внутренние каналы, если сравнивать с алюминиевыми аналогами. Они быстро забиваются накипью, продуктами разложения антифриза и пр. Если смешать несовместимые жидкости охлаждения, есть высокий риск спровоцировать сильное загрязнение. Потребуется обязательная промывка, которая не всегда помогает.

Владельцы автомобилей Газель, у которых стоит медный печной радиатор, порой жалуются на слишком слабый обогрев при включении печки на холостых оборотах. Иногда идёт даже прохладный воздух.

Ну и ключевым минусом, из-за которого всё чаще владельцы Газелей смотрят в сторону алюминиевых радиаторов, считается высокая стоимость. Медь сама по себе стоит дороже алюминия. Даже при условии использования сплавов, а не чистой меди, такие конструкции оказываются значительно дороже.

Потому каждый автомобилист, планирующий замену радиатора печки на Газели, должен учитывать сильные и слабые стороны каждого варианта. Не забывайте про имеющийся бюджет и рационально распоряжайтесь деньгами.

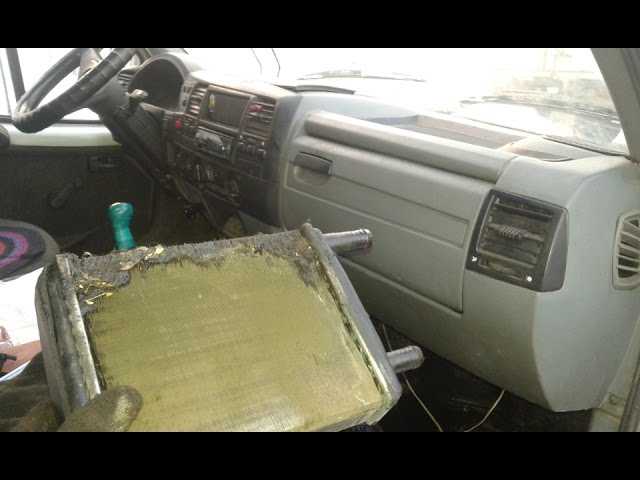

Снятие радиатора основного отопителя
