Субару импреза: инструкция замены салонного фильтра

Замена салонного фильтра Subaru Legacy 4

Инструкция подойдет для всех автомобилей Субару Легаси четвертого поколения. Модели выпускались в 2006, 2007, 2008, 2009 и 2010 году.

Замена салонного фильтра на этой машине задача не из легких. Потребует немного времени и аккуратности в действиях.

Расположение салонного фильтра в салоне машины

Снимаем пластиковую защиту сбоку

Открытый бардачек

Теперь открываем бардачек у которого с левой стороны будет доводчик, его необходимо снять с петли.

Снимаем петлю доводчика с бардачка

Выкручиваем болт крепления

Вынимаем бардачек. Нажимаем как на фото на гибкие стенки бардачка чтобы он вылез из отверстий по которым он перемещается когда открывается.

Снимаем бардачек с креплений

Вытаскиваем бардачек

Теперь заглянем в то место где был бардачек, увидим дополнительную обшивку.

Теперь снимаем пластиковую защиту.

Снимаем защиту

Поднимаемся выше, видим по краям два болта. Выкрутим их.

Выкручиваем болты верхней панели бардачка

На автомобилях с автоматической коробкой переключения переда нужно будет еще снять и панель сбоку.

Теперь отделим обшивку от панели, у обшивки будут 4 крепления , когда начнете снимать увидите их, там все просто.

Снимаем верхнюю панель

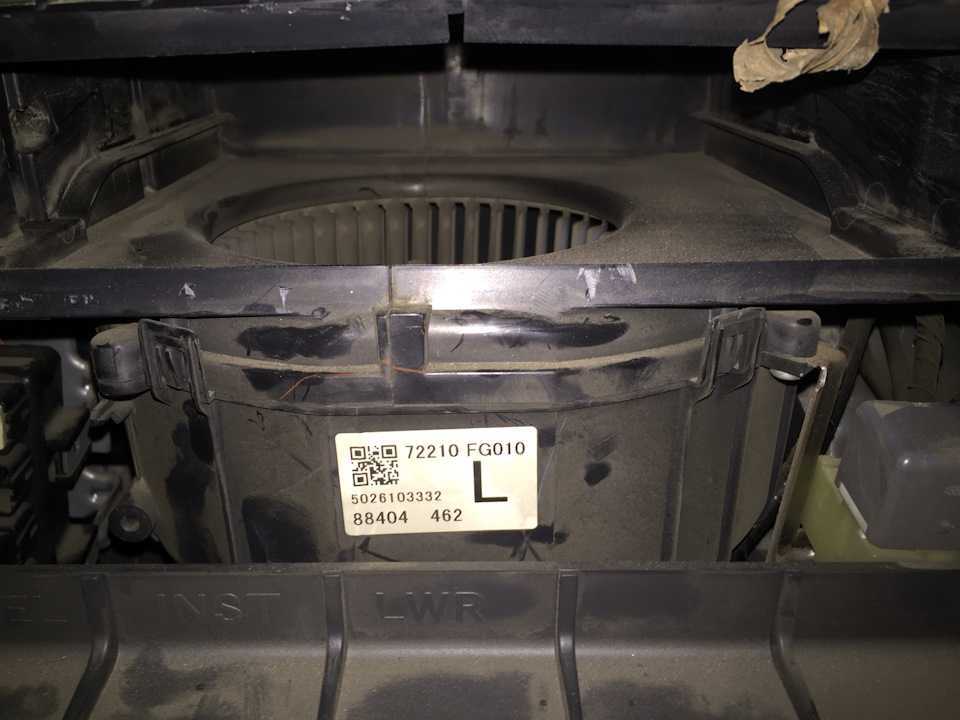

Под ней будет отсек салонного фильтра. На фото видна крышка с четырьмя креплениями.

Отсек с фильтром

Нажимаем на крепления по стрелкам и крышка вылезет вместе с фильтром.

Снимаем крышку и вытягиваем салонный фильтр из отсека

Вытаскиваем всю планку с фильтром и отделяем отработанный фильтрующий элемент от планки.

Отделяем отработанный фильтр от планки

Ставим новый фильтр обратно и собираем все в обратной последовательности.

Ставим новый фильтр и возвращаем в отсек

Как заменить салонный фильтр Subaru Forester 4

Какой фильтр выбрать

С завода на Субару Форестер 4 устанавливается оригинальный фильтр SUBARU 72880FG000. Его так же можно найти по артикулу 2880FG0009P, стоимость указанного фильтра около 1000-1100 рублей.

Аналоги 72880FG000

• 3F Quality 660 от 450 руб
• Agama AC4998C угольный от 380 руб
• AIKO AC9321 от 350 руб
• AMD AMDJFC88 от 600 руб
• Avantech CF0602 от 450 руб
• BIG Filter GB9819 от 200 руб
• Bosch 1 987 432 262 от 700 руб
• Filtron K 1281 от 680 руб
• Fortech FS079 от 500 руб
• LYNXauto LAC806 от 750 руб
• Mann CU22004 от 900 руб
• Masuma MC2035 от 300 руб
• Sakura CA18280 от 400 руб

Все указанные выше фильтра-аналоги подойдут для замены оригиналу. Цены указаны примерные, так как в разных регионах страны они могут отличаться в меньшую или большую сторону.

Где расположен салонный фильтр

Как и у большинства автомобилей, на Форестере 4 поколения фильтр салона расположен в салоне автомобиля за бардачком. Чтобы добраться до фильтра потребуется снять бардачок и произвести замену. Особых проблем в замене у вас не возникнет если выполнять все действия по инструкции описанной ниже.

Инструкция по замене салонного фильтра

Итак, первым делом потребуется все вытащить из бардачка, освободив его приступаем к демонтажу.

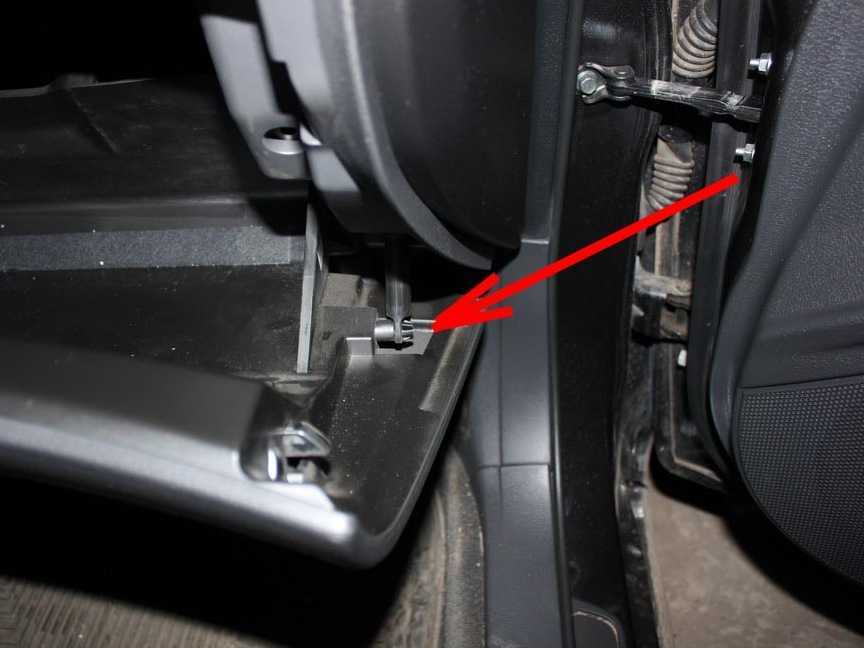

Под нижней частью справа бардачка располагается специальный демфер. Его необходимо аккуратно снять и потянуть бардачок на себя.

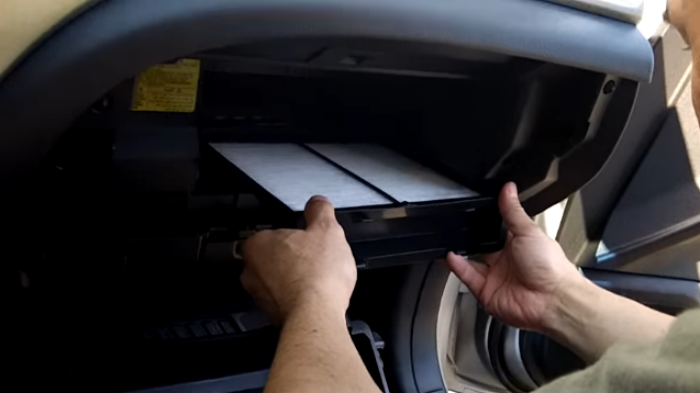

Теперь перед нами корпус салонного фильтра. Аккуратно вытягиваем фильтр на себя.

Очищаем корпус от листы и грязи, пыли если таковые имеются.

Далее нам остается только установить бардачок и проверить поток воздуха включив отопитель, либо кондиционер.

Как видите никаких проблем с заменой фильтра у вас не возникло. Данная инструкция позволит вам сэкономить от 300 до 500 рублей, которые с вас взяли бы в автосервисе за замену салонного фильтра на Subaru Forester 4 .

Полезные рекомендации

Следует помнить, чем чаще вы меняете фильтр салона, тем чище будет воздух поступаемый в салон вашего автомобиля. В сложных погодных условиях, советуем производить замену фильтра каждые 5-8 тыс км пробега.

Какой именно фильтр выбрать решает каждый сам для себя. Однако не советуем покупать дешевые угольные фильтра, так как особого эффекта от таких фильтров вы не получите. Хороший угольный фильтр стоит порядка 700-900 рублей.

Первое поколение

Первый Forester выпускают с 1997 года, и он производился под индексом кузова SF. Количество подобных кроссоверов на отечественном рынке незначительное, но всё равно периодически машина встречается на российских дорогах.

Проблема первой генерации, если говорить о салонном фильтре, заключается в вероятности его отсутствия. Не во всех комплектациях и версиях SF штатно был доступен салонный фильтр. Некоторые, кого производитель обделил таким узлом, просто покупали специальные комплекты и вмонтировали блок под размещение фильтра очистки салонного воздуха.

Другим владельцам первого Forester повезло больше, и с завода машина оснащалась сменным салонным фильтром. Чтобы проверить, есть расходник или нет, следует заглянуть за бардачок. Штатный фильтр включает в себя 2 части, обеспечивающие эффект очистки салонного воздуха.

Процедура замены выглядит следующим образом:

• Загляните под бардачок со стороны переднего пассажира. В ногах располагается пластиковый корпус чёрного цвета с двумя металлическими защёлками на нём.
• Эта защёлки отжимаются с помощью плоской отвёртки или другого подходящего инструмента.
• После этого крышка легко снимается. За ней располагается полость, где и должен располагаться фильтр.
• Перед установкой рекомендуется зачистить посадочное место, продув его сжатым воздухом, либо пробравшись туда пылесосом с плоской насадкой.
• У нового фильтра есть 2 части. Одна обычной прямоугольной формы, а у второй скошен край.
• Первым идёт фильтр с неправильной формой, и проталкивается внутрь. Стрелка на корпусе подскажет, как именно узел вставляется.
• Далее следует вторая часть. Здесь также есть указательные стрелки. Перепутать сложно.

Фильтр изначально предусматривает наличие пластиковой рамки. Это составляющий элемент расходника, потому нигде отдельно искать рамку под очиститель салонного воздуха не придётся.

Установите фильтры, верните на место крышку и на этом работу с Forester в кузове SF можно считать завершённой.

Второе поколение

Снятие крышки салонного фильтра Subaru Forester SG5

В руководстве по эксплуатации имеется соответствующая инструкция. Из инструментов требуется лишь крестовая отвёртка. Если всё готово, можно приступать:

• Как и в предыдущем поколении, салонный фильтр находится за конструкцией вещевого ящика.
• Для снятия бардачка следует открыть ящик и вытащить оттуда всё лишнее.
• Теперь перед вами доступ к 5 шурупам, на которых и держится бардачок.
• Поочерёдно все крепления выкручиваются с помощью крестовой отвёртки.
• Но на версии SG есть ещё 2 шурупа бардачка. Они находятся снизу, под вещевым ящиком. Чтобы удобнее туда было добраться, следует отодвинуть максимально до упора переднее пассажирское сиденье.
• Автомобилисты увидят там по 2 шурупа с левой и правой стороны. Откручивайте только крайние, расположенные ближе к водительскому месту и передней пассажирской двери соответственно. Рядом стоящие саморезы трогать не нужно.
• Аккуратно схватитесь за корпус бардачка, немного его расшатайте и вытаскивайте. Пока можно убрать в сторону.

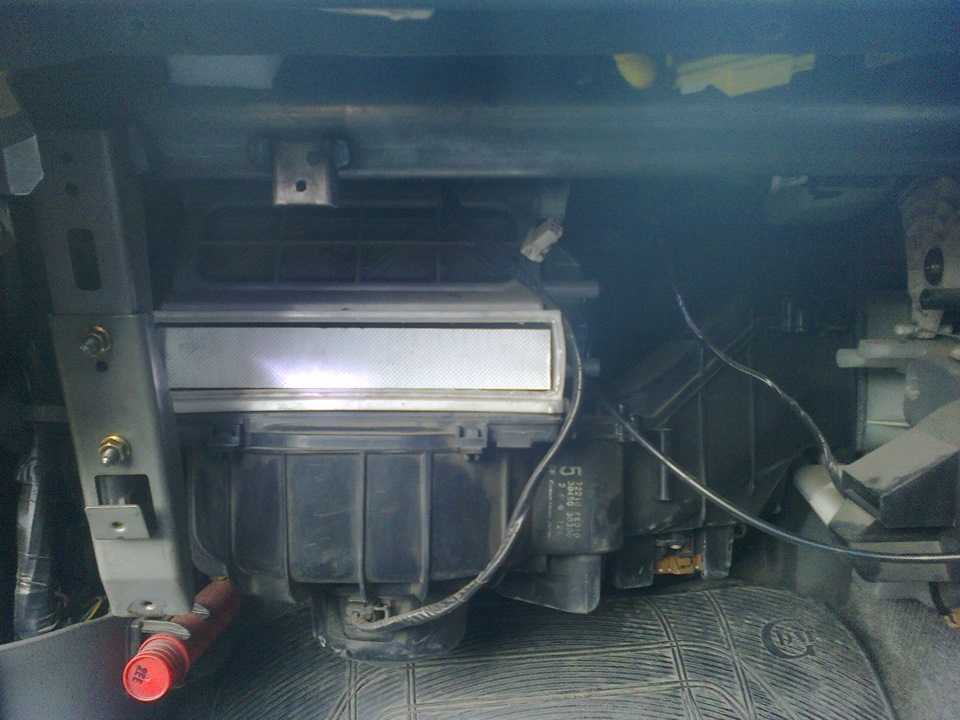

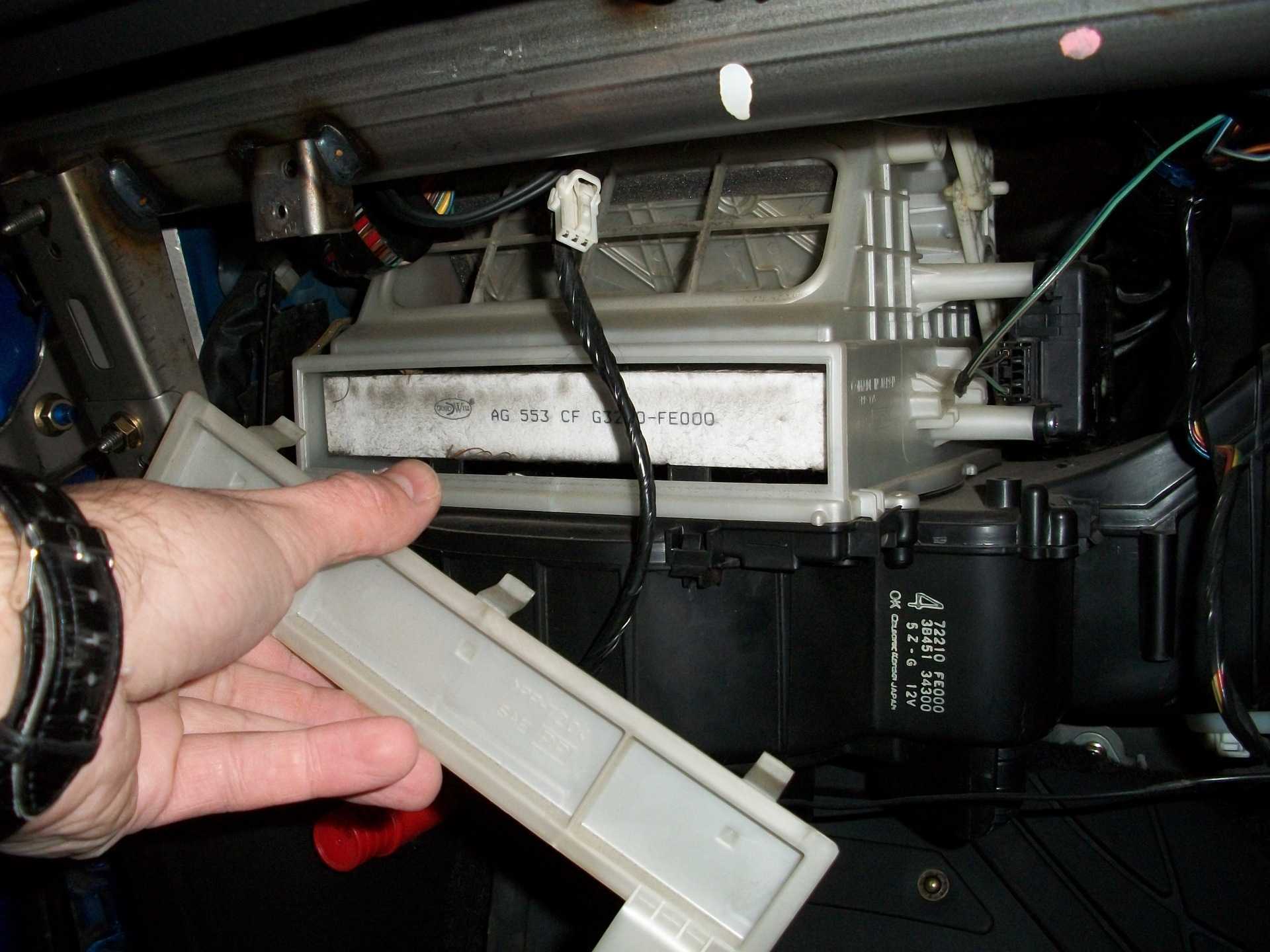

• За бардачком расположен корпус салонного фильтра. Его прикрывает крышка, которая держится на защёлках. Отстёгиваются они вручную.
• Открыв крышку корпуса, доставайте старый расходник.
• Посадочное место рекомендуется предварительно зачистить, пройтись пылесосом или обработать сжатым воздухом.
• Теперь устанавливается новый фильтр. Он выполнен в едином корпусе и имеет пластиковую рамку.

На этом процедура практически завершена. Установите все ранее демонтированные компоненты на свои места, и наслаждайтесь свежим воздухом в салоне вашего японского кроссовера Subaru Forester второго поколения.

Где салонный фильтр на моей Subaru Impreza?

Итак, начнем нашу статью с места расположения салонного фильтра на вашей Subaru Impreza. В зависимости от года выпуска вашего автомобиля и серии фильтр может быть расположен в трех разных местах, теперь мы опишем эти места.

Фильтр салона расположен в моторном отсеке

Чтобы найти салонный фильтр вашего Subaru Impreza ?, мы советуем вам осмотреть сторону моторного отсека, по правде говоря, это одно из самых предпочтительных мест для производителей автомобилей. Причина в том, что именно здесь расположен воздухозаборник Subaru Impreza. Здесь ваш автомобиль будет подавать воздух в ваш салон. Обычно он размещается чуть ниже лобового стекла, на уровне вентиляционных отверстий, вы можете получить к нему доступ через капот вашего автомобиля, он будет в пластиковом ящике.

Фильтр салона, который находится под перчаточным ящиком Subaru Impreza

Второе возможное место для установки салонного фильтра на вашем Subaru Impreza — под перчаточным ящиком вашего автомобиля. Это самое простое место для доступа, вам просто нужно лечь и заглянуть под перчаточный ящик, и вы найдете черный ящик с фильтром пыльцы, просто отсоедините его, чтобы получить доступ к фильтру.

Фильтр салона, который находится под приборной панелью вашего Subaru Impreza

Наконец, последнее место, где может быть расположен салонный фильтр на вашей Subaru Impreza, находится под приборной панелью, чтобы получить к нему доступ, вам придется вынуть перчаточный ящик, который в большинстве случаев удерживается зажимами или винтом. Как только это будет сделано, вы должны увидеть черный ящик, в котором он находится.

Четвёртое поколение

Четвёртое поколение носит название SJ. Его начали выпускать с 2012 года и производство не остановили до сих пор, несмотря на презентацию следующей генерации Forester.

Процедура также довольно простая, и мало чем отличается от замены расходника на 3 поколении

Тут лишь важно аккуратно подойти к вопросу снятия бардачка, поскольку есть риск повредить пластиковые компоненты

Интервал между заменами расходника везде примерно одинаковый, если отталкиваться от рекомендаций японского автопроизводителя. Но заявленный период салонные фильтры проходят редко, и зачастую менять приходится через 7-10 тысяч километров.

Оригиналы расходника стоят около 1000-1200 рублей, а за аналоги можно заплатить в 2 раза меньше. Но лучше отдавать предпочтение качественным запчастям.

Теперь непосредственно о процедуре замены. Выполняется она предельно просто:

• Сначала снимается перчаточный ящик. Для демонтажа бардачка его следует открыть, отсоединить демпфер, который расположен справа на наружной стенке ящика, и отсоединить пару фиксторов и пару петель.
• Крепление довольно жёсткое, но пластиковое. Потому не переусердствуйте, иначе можно сломать пластик.

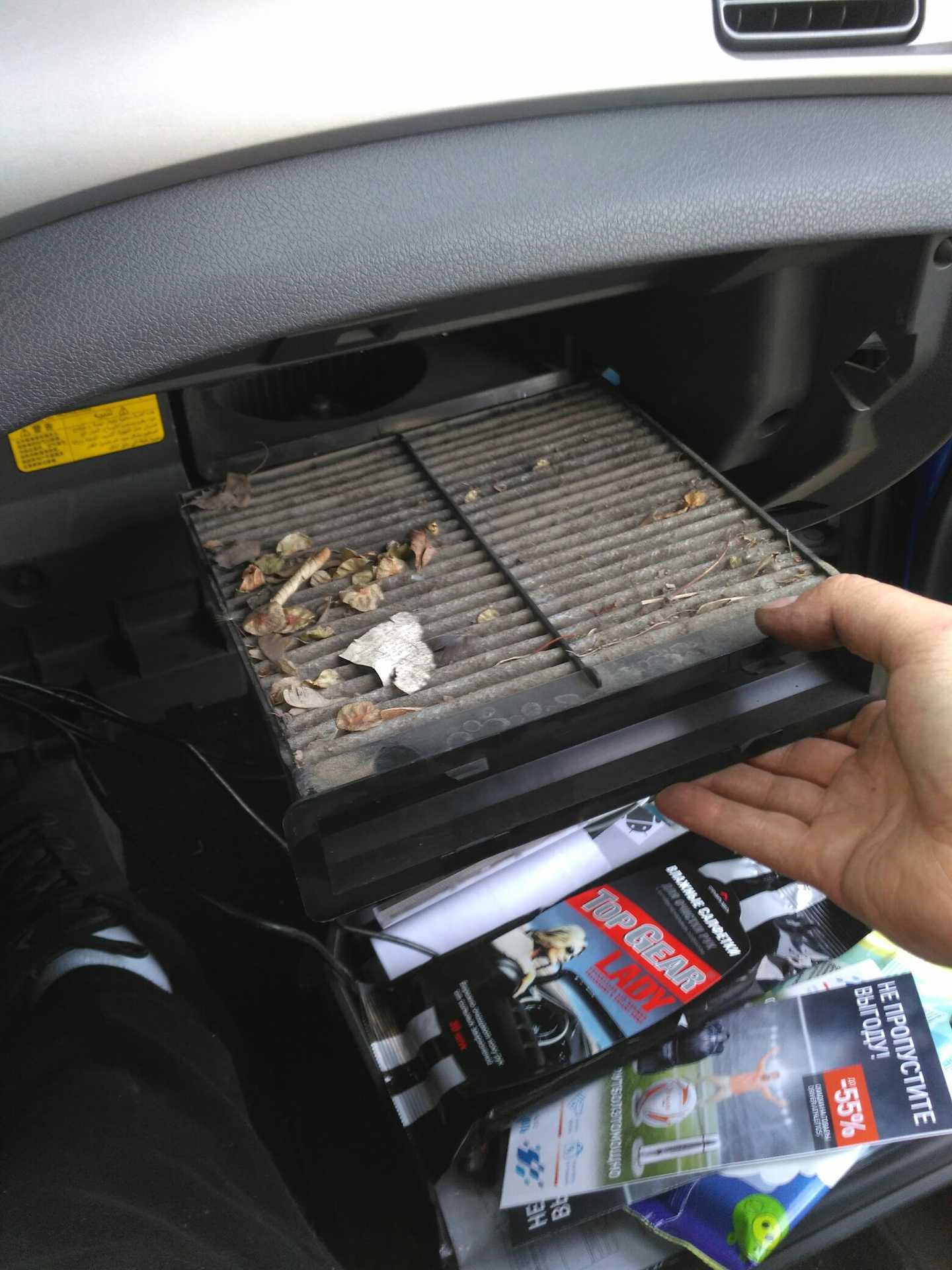

• За бардачком располагается расходник. Извлекается он вместе с рамкой, поскольку такая конструкция у фильтров для Subaru Forester.
• На рамке нового фильтра есть специальная стрелка, указывающая на правильное направление установки элемента.
• Вставьте новый расходник на место и соберите в обратной последовательности весь узел.

На этом задача может считаться выполненной.

Процесс замены салонного фильтра

Ещё автопроизводитель и сами владельцы Subaru Forester всех поколений рекомендуют раз в год чистить испаритель кондиционера. Для этого отсоединяется дренажная трубка, и через отверстие распыляется аэрозоль со специальным очистителем.

Subaru Forester относится к числу автомобилей, на которых замена фильтра салона выполняется предельно просто и максимально быстро. Причём с каждым новым поколением доступ оказывается ещё проще.

• Мазда мпв не заводится в чем причина



• Отличия сузуки бандит 250 и 400



• Где находится датчик охлаждающей жидкости ниссан ноут



• Тойота королла моргает панель приборов



• Снять кпп на ниссан тиида

Салонный фильтр Subaru Legacy

Простота в обслуживании транспортного средства – одна из отличительных особенностей японских автомобилей, в том числе Субару. Даже начинающий водитель без труда сможет заменить большинство расходных материалов, не обращаясь за помощью к специалистам автосервиса.

Салонный фильтр на Субару Легаси: где находится, цена, аналоги

Где находится СФ: в автомобиле марки Subaru Legacy, независимо от поколения и модификации, очиститель расположен за вещевым ящиком, под торпедой с правой стороны.

Характеристики фильтра: длина 215 мм, ширина 189 мм, высота 33 мм.

Каталожный артикул	Серийный номер	Цена
E2915LC (оригинальный)	E2945LI	E3956LI (оригинальный)	От 500 – 540
E2915LI	DCF239K	DCF356P	От 450 — 480
CU 1827 (угольный наполнитель)	21SB3	DCF326P	От 450 — 480
CU 1526	21SB2	DCF357P	От 450 — 480
CUK 2145	PMN-004	CU 22 004	От 450 — 480
CUK 2131	CAC-1402	CU 22 003	От 450 — 480
CUK 1919	CU 21 002-2	CU 21 002-2	От 450 — 480
CUK 1828	21Z08	CU 2145 (угольный наполнитель)	От 450 — 480
CUK 1827	PMN-004	CU 2131 (угольный наполнитель)	От 450 — 480
JAPKO 21Z08	CAC-1402	CU 1919 (угольный наполнитель)	От 450 — 480
21TY9 (угольный наполнитель)	CAC-1114	CU 1828	От 450 — 480
21SB5 (угольный наполнитель)	CAC-1103	CA-18280	От 450 — 480
CA-1114	CA-1103	K 9021C	От 450 — 480
LAC-141C	LAC-105C	K 9021 (угольный наполнитель)	От 450 — 480

Мастера сервисных центров рекомендуют проводить замену расходных материалов комплексно. А именно: топливный, салонный и воздушный фильтры обновлять одновременно, так как ресурс эксплуатации одинаковый.

Этапы диагностики салонного фильтра на Субару Легаси

• этап №1: проверка засорения волокна, дефектовка на трещины, вмятины корпуса, основы;
• этап №2: проверка предохранителя (№17).

Повреждение проводки приводит к обесточиванию оборудования, вследствие чего вентилятор становится неактивным. Задействуйте мультиметр для качественного проведения диагностики.

Дефектовку проводите при достаточном освещении. С целью предотвращения короткого замыкания в бортовой сети, предварительно снимите силовые клеммы с аккумуляторной батареи (АКБ).

Предохранитель считается поврежденным, если на поверхности его корпуса видны темные пятна, точечные прогорания. Детальная схема – расположение предохранителей Субару обозначена в руководстве по эксплуатации вашим транспортным средством.

Смазываем ось вентилятора отопителя на Subaru Legacy

Механизм печного отопителя нуждается в периодическом проведении технического осмотра. Пыль, конденсат способствуют появлению металлического скрипа при вращении оси ротора. Смазка постепенно вытекает с роликовых подшипников, шарниры заклинивают.

С периодичностью в 100000 км смазывайте ось штока несколькими каплями масла. В качестве альтернативного варианта используйте WD – 40, аэрозоль можно приобрести на авторынке, автомагазинах.

ТО салонного фильтра на Subaru Legacy

• очищайте испаритель в момент замены СФ. Для качественной профилактики используйте специальные аэрозоли;
• соблюдайте сроки проведения ТО;
• проводите диагностику в сертифицированных СТО.

Повторная установка СФ допустима, если гигроскопическое волокно засорено незначительно. Используйте пневматический компрессор для продувки фильтра потоком сжатого воздуха.

Как отличить оригинальный салонный фильтр от подделки

• проверка наличия и маркировки серийного номера по перечню, обозначенным в руководстве по эксплуатации;
• наличие голограмм, других элементов защиты СФ;
• целостность упаковки;
• наличие гарантийного талона;
• цена за единицу товара. Заниженная стоимость – один из признаков низкокачественной продукции.

Замена салонного фильтра на Субару Легаси

Подготовка инструментов и расходных материалов:

• отвертка с крестообразной насадкой;
• новый СФ;
• аэрозоль для очистки испарителя (при необходимости);
• лампа, фонарик для увеличения зоны видимости.

Регламент по замене своими руками:

• Заглушить двигатель.
• Выжать ручник стояночного тормоза.
• Широко открыть переднюю пассажирскую дверь.
• Сдвинуть кресло максимально назад.
• Демонтировать торцевую накладку торпеды, вещевой ящик, пластиковый корпус.
• Заменить СФ.

Установка салонного фильтра на Субару Легаси своими руками завершена. Последующее ТО через 30000 км. При использовании СФ с угольным наполнителем ресурс эксплуатации до замены 45 – 55 тыс. км.

• Как снять заднее сиденье на сузуки сх4



• Скрипы в салоне киа спектра



• Как снять водительское сиденье марк 2



• Обогрев задних сидений форд мондео 4



• Как снять обшивку задней двери фольксваген т5 каравелла

Процесс замены салонного фильтра

Пошаговая инструкция замены:

1. Открыть переднюю пассажирскую дверь.
2. Нажать на защелку бардачка, чтобы открыть крышку.
3. Сбоку расположен ограничитель. Его необходимо снять.
4. Демонтировать остальные фиксаторы и снять полку перчаточного ящика вниз.
5. Открыть крышку посадочного места салонного фильтра. Вытащить старый элемент.
6. Продуть установочное место компрессором высокого давления. В качестве альтернативы можно использовать пылесос.
7. Установить новый салонный фильтр. Собрать в обратной последовательности.

В Субару Импреза 2008 замена салонного фильтра теперь завершена. Данный процесс даже у неподготовленного человека занимает около 10 минут.

Ниже подробно рассмотрены признаки необходимости замены фильтрующего элемента:

• Снижение мощности системы вентиляции и отопления. Например, если включить вентилятор на полную мощность, появляется слабый поток воздуха. Это симптомы загрязнения фильтра и необходимости его замены;
• Быстрое запотевание стекол во влажную погоду. Причина — создание парникового эффекта за счет слабого потока воздуха, поступившего в салон автомобиля;
• Неприятный запах в машине. На улице свежий приятный аромат, а в салон поступают неприятные потоки воздуха? Все дело в расходной детали. Ее необходимо менять.

При обнаружении хотя бы одного из вышеперечисленных признаков, следует осуществить замену. Несвоевременная замена изнашивает систему вентиляции. Это приведет к дорогому ремонту. Помимо этого, неприятные запахи, которые попадают в салон, вредны для здоровья. Не стоит пренебрегать этой процедурой, ведь осуществить ее можно своими руками.
