Ваз 2109: замена передней ступицы своими силами

Признаки неисправности

О поломке, в частности, свидетельствуют:

• появление шума спереди (там, где находятся стойки) при движении;
• в салоне чувствуется довольно сильная вибрация (возникает она обычно, если смазка подсыхает или при чрезмерном загрязнении подшипника);
• слышится хруст или металлический скрежет (слом элемента).

Чтобы подтвердить свои подозрения, протестируйте узел следующим незамысловатым способом:

• проблемную сторону поднимают на домкрате;
• снимают колесо;
• диск прокручивают вручную.

Плавное его движение свидетельствует об исправности, наличие характерного звука перекатывающихся шариков говорит о приходе в негодность подшипника.

Приступая к замене вышеупомянутой детали, выберите один из описанных в этой статье способов наиболее вам подходящий.

Какие инструменты понадобятся для работы

При замене подшипника используются следующие инструменты:

1. Накидной ключ изогнутого типа, либо удлиненная головка или торцевый ключ. С помощью одного из данных инструментов будет откручиваться гайка на колесной ступице.
2. Кернер или тонкое зубило. Пригодятся, если понадобится отогнуть край ступичной гайки.
3. Двухлапый съемник – для того, чтобы снять с оси колеса внутреннее кольцо подшипника.
4. Трехлапый съемник. Съемником с оси колеса снимается ступица.
5. Ключ в соответствии с видом штифта. Для снятия штифтов, удерживающих тормозной барабан.
6. Ключ на 13 – 14 для откручивания гайки на стояночном тормозе.
7. Сьемник-пассатижи. Помощник в переустановке стопорного кольца.

Дополнительно могут понадобиться молоток и емкость для деталей.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Пожалуйста поставьте оценку статье

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

Замена подшипника ступицы ВАЗ 2115, ВАЗ 2110 своими силами

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Иногда, после длительной эксплуатации автомобиля, начинает гудеть подшипник передней ступицы.

Проблема не смертельная, но все же требует ремонта. Многие владельцы ВАЗ 2109, 2110, 2115, задумываются над вопросом о замене подшипника в гаражных условиях собственными силами.

Замена подшипника ступицы ВАЗ 2115

Данный вид ремонта конечно нельзя назвать легким, но если имеется немного умения и инструмент, то замена подшипника ступицы ВАЗ 2115 не займет много усилий.

Как же проверить ступичный подшипник?

Процедура довольно простая и банальна: после длительной езды нужно дотронутся до того места колеса, откуда исходит посторонний звук. Если оно горячее по сравнению с другой стороной, это первый признак, что нужно менять подшипник.

Можно и более детально провести диагностику. Поднять авто домкратом, перед этим открутив болты колес. Подставить противооткатные упоры, и полностью поднять ту сторону, что проверяете.

Потом нужно взять колесо и покачать его с максимальным усилием. Если будет глухой стук, нужно попросить друга, чтобы он нажал тормоза. Провести процедуру вновь, если стук пропал, значит нужно заменить подшипник ступицы.

Какой подшипник лучше выбрать?

Эта деталь может быть, как русского, так и иностранного производства. Многие мастера советуют вологодские они не плохого качества и самарские подшипники.

Качество не плохое, и цена значительно меньше. Китайские подделки не рекомендуется брать. Подшипник ступицы имеет размеры 64/34/37 миллиметров.

Что до инструментов, если у вас нету съемника для снятия подшипника передней или задней ступиц машин марки Ваз и тем более нет вообще не какого опыта по ремонту, то в таком случае начинать работу не стоит и необходимо обратится на СТО.

Хотя если есть хоть какие то навыки, то подшипник можно выбить и подручными средствами.

Также понадобится, торцовый ключик (головка) на тридцать и ключи на семнадцать и девятнадцать.

Замена подшипника ступицы ВАЗ 2115, ВАЗ 2110

Есть несколько разных способов снятия. Один из них это, без демонтажа поворотного кулака с авто, с применением съемника снять подшипник.

Этот метод хорош тем, что после ремонта не нужно будет регулировать развал. Но про удобство во время работы можно забыть.

Смотровая яма в данной случаи будет очень полезна, при выпрессовки или запрессовывании подшипника передней ступицы.

Второй, сняв поворотный кулак, идем к верстаку и снимаем на нем. При этой работе нарушается развал. Чтоб хоть какой избежать дальнейшей поездки на СТО, нужно сделать пару нехитрый вещей.

Перед откручиванием нижнего болта стойки и поворотного кулака нужно поставить метки. Одна метка фиксирует положение болта, а другая положение кулака к стойке.

И во время сборки просто добиваемся, чтоб эти метки сошлись. А еще данный метод позволяет сделать ремонт ходовой.

А третий – это снятие подшипника в тисках, сняв его вместе со стойкой. Но он уж более сложный. Необходимо снять стойку , нужно выбить пальцы наконечников рулевых тяг, и отвернув крепления верхней опоры к кузову. Этот способ могут выбрать те, кто не выбрал предыдущие.

Установить домкрат нужно таким образом, чтобы он не мешал вам во время работы. Это индивидуальное дело. Откручиваем болты колес и ключом на тридцать отворачиваем гайку подшипника ступицы.

С помощью ключа на семнадцать отворачиваем суппорт. Суппорт нужно зафиксировать проволокой, это не даст ему повиснуть на тормозном шланге. Потом нужно снять тормозной диск со ступицы. Шаровую опору тоже отворачиваем.

Дальше необходимо выбить ступицу с поворотного кулака, что бы получить доступ к подшипнику. Ну и последний шаг на этом этапе выпрессовка негодного подшипника для этого желательно применить съемник.

Если съемника нет то выбиваем подшипник при помощи какой нибудь трубки чуть меньшей диаметра подшипника.

Запрессовываем новый подшипник, предварительно все почистив и смазав. Стопорное колечко ставим на место, и собираем поворотный кулак. Далее все делаем в обратной последовательности.

Замена переднего ступичного подшипника ВАЗ 2109, ВАЗ 21099 своими руками

Покажем, как своими руками произвести замену переднего ступичного подшипника на автомобилях ВАЗ 2109, ВАЗ 21099, ВАЗ 21088. Показан будет метод, применимый в «полевых» условиях, когда нет пресса и в последующем нет необходимости проводить сход-развал.

При помощи большой головки на 30, срываем ступичную гайку:

Демонтируем колесо. На этой машине недавно делали сход-развал, с ним всё в порядке, чтобы лишний раз не платить деньги за эту процедуру, мы снимем кулак вместе со стойкой. Откручиваем два болта крепления суппорта:

Снимаем и кладём его на какую нибудь подставку, чтобы он не висел под нагрузкой на тормозном шланге. Пассатижами расшплинтовываем рулевой наконечник и откручиваем его:

Выщёлкиваем его при помощи универсального съёмника:

Откручиваем два болта шаровой опоры:

Открываем капот и откручиваем 3 болта крепления стойки:

Снимаем стойку в сборе. Откручиваем крепления тормозного диска:

Производим выпрессовку старой ступицы, одну часть стойки закрепляем на деревянный пенёк, подкладываем подходящую по размерам оправку и наносим по ней удары с тыльной стороны:

Демонтируем старые стопорные кольца, делать это удобно круглогубцами:

С лицевой и тыльной стороны. Снова подкладываем оправку, выпрессовываем подшипник:

Плоской отвёрткой очищаем канавки под стопорные кольца. Ставим одно стопорное кольцо. Смазываем посадочное место и сам корпус ступичного подшипника. Запрессовываем при помощи медной проставки:

Внимание! Если у вас есть в гараже пресс или хотя бы тиски, то лучше воспользоваться ими, так будет гораздо надёжнее. Мы показываем как можно сделать своими руками, имея минимальный набор инструментов. Устанавливаем второе стопорное кольцо на место

На ступице у нас осталось обойма, можно сделать надрез болгаркой и затем сбить зубилом. Но этот способ не самый гуманный, очень часто после него остаются следы на ступице. Поэтому мы убираем обойму при помощи небольшой монтажки, прикладываем её и наносим удары молотком:

Устанавливаем второе стопорное кольцо на место. На ступице у нас осталось обойма, можно сделать надрез болгаркой и затем сбить зубилом. Но этот способ не самый гуманный, очень часто после него остаются следы на ступице. Поэтому мы убираем обойму при помощи небольшой монтажки, прикладываем её и наносим удары молотком:

Тут тоже важно не повредить посадочное место ступичного подшипника, если взять толстое зубило, заклёпываем одна и частей и потом обойма идёт на перекос. Смазываем ступицу и ступичный подшипник литолом, производим запрессовку аналогичным способом:

После этого сборку производим в обратной последовательности

После этого сборку производим в обратной последовательности.

Видео замена переднего ступичного подшипника ВАЗ 2109, ВАЗ 21099

Резервное видео как заменить передний ступичный подшипник в ВАЗ 2109, ВАЗ 21099:

Лада 2109 › Бортжурнал › Замена подшипника передней ступицы

Всем привет! Суть проблемы такая: при прохождении левых поворотов и при торможении справа спереди издавался гул. При пошатывании колеса издавался стук (несильный, но все же), при этом ступичная гайка затянута. Пришел к выводу, что кончился подшипник. Поехал в магазин за новым Взял FAGовский подшипник, как написано немецкий, не сильно дорогой (550р), в то время как автовазовский стоит 700 с лишним, но дело не в цене, сказали что ФАГ ничем не хуже. Так же взял стопорное кольцо, понимаю, конечно, что мало вероятно что с ним что то случится, но как говорится, раз в год и палка стреляет)

Во время ремонта никуда не торопился, поэтому получилось заснять почти весь процесс. И так как фото достаточно, то постараюсь рассказать подробнее о замене (как делал я), вдруг кому будет интересно и полезно)

Первым делом, пока наша машина еще стоит на колесах, нужно сорвать ступичную гайку, после чего уже срывать колесные болты, поддомкрачивать машину и снимать колесо.

Дальше по идее нужно снять весь суппорт в сборе (если быть точным цилиндр, суппорт и направляющую тормозных колодок) с поворотного кулака, после чего открутить направляющие тормозного диска и снять сам диск, НО тормозной диск обычно прикипает к ступице и что бы его не колотить ничем можно попробовать перед снятием суппорта открутить направляющие тормозного диска, завести машину и покрутить двигателем на тормозах. У меня тормозной диск отходить не захотел и мне просто напросто стало жалко коробку (у кого то может легко диск отстанет). Затем я снял суппорт с колодками, открутил ступичную гайку до конца, снял шайбу, взял колесный диск и четыре болта от головки

через отверстия в диске вкрутил болты в ступицу и методом обратного молотка сбил ступицу вместе с тормозным диском. Получилась следующая картина:

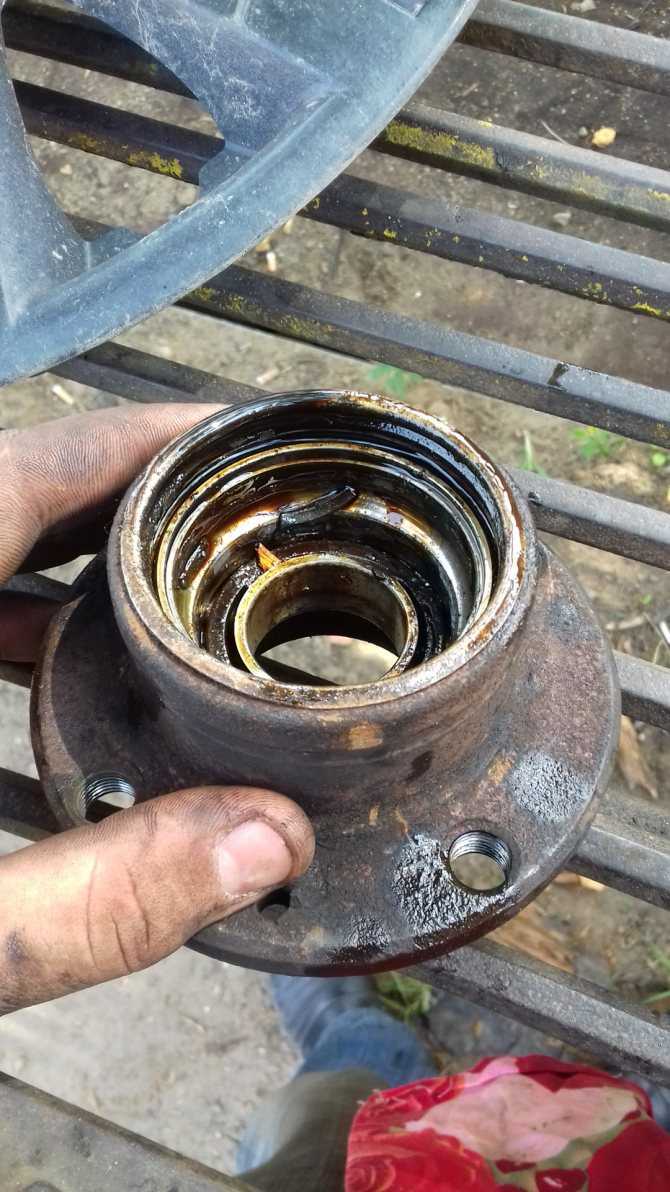

В большинстве случаев одно из внутренних колец подшипника остается на ступице, это обычное явление.

Что бы отделить тормозной диск от ступицы использовал выколотку из мягкого металла и молоток, аккуратными ударами ступица выбивается из диска.

Остается снять кольцо подшипника со ступицы

Снимается съемником с двумя лапками если лапки небольшие и подлезают в два паза в ступице, можно так же зубилом (но так себе вариант), в моем случае на скорую руку изготавливался съемник (фото к сожалению нет)

Но перед снятием кольца нужно снять пыльник (на фото он уже снят), и важно потом перед установкой ступицы не забыть поставить пыльник на место. Затем нужно снять стопорное кольцо, я снимал специальными щипцами. Затем нужно снять стопорное кольцо, я снимал специальными щипцами

Затем нужно снять стопорное кольцо, я снимал специальными щипцами

Откручиваем шаровую опору и вынимаем ШРУС, вместо ШРУСа ставится съемник (есть специальные, их легко найти в магазине, но в моем случае самодельный). С наружной стороны устанавливается втулка с диаметром немного больше диаметра подшипника, что бы подшипник мог спокойно входить в нее и в то же время что бы ее можно было упереть на площадку поворотного кулака, с внутренней стороны шайба упирающаяся на внутреннее кольцо подшипника, все это стягивается болтом

Тянем болтом, тянем тянем и опа, подшипник вышел

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

• Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
• Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
• Сделать выезд на авто.
• Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
• При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
• Снова выезд на машине.
• Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
• При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
• Контрольный выезд на авто, стук остался.
• Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
• После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

Итак:

• На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
• Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

• Снимаются колесо, тормозной диск.
• Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
• Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
• Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
• Откручивается гайка ступицы и снимается упорная шайба.
• Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

• С поворотного кулака с обеих сторон снимаются стопорные кольца.
• Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
• Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться. Устанавливается внутреннее стопорное кольцо

Запрессовывается ступица во внутреннее кольцо подшипника

Запрессовывается ступица во внутреннее кольцо подшипника.

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

• Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
• Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

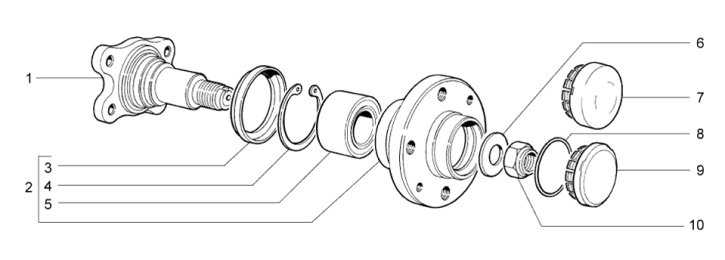

Особенности конструкции

Очень сильно отличается задняя ступица 2108 от аналогичного механизма, используемого в автомобилях «классической» серии – ВАЗ 2101-2107. Конструкция задней подвески на переднеприводных машинах довольно простая. На балке производится крепление полуоси, она чем-то похожа на поворотный кулак, устанавливаемый на передней оси. Но одно отличие – этот элемент может перемещаться в вертикальной плоскости, но осуществить поворот не получится – крепеж жесткий.

Сама ступица представляет собой небольшой металлический цилиндр, полый внутри. В него запрессовывается ролик – специальный подшипник, с помощью которого производится вращение колеса на полуоси. Причем внешний диаметр у этого подшипника такой же, как внутренний у ступицы. А диаметр внутренней обоймы такой же, как внешний у полуоси. Следовательно, посадка ступицы на полуоси оказывается максимально плотной, никаких зазоров нет. Это можно понять, всего раз разобрав элемент.

Замена

Для этой работы вам потребуется минимальный набор инструментов. Все эти приспособления есть в каждом гараже:

• Набор ключей;
• Домкрат;
• Подставка под автомобиль;
• Выколотка и запрессовка;
• Тиски;
• Монтировка;
• Маркер.

Перед работой зафиксируйте авто стояночным тормозом, и установите под колеса противооткатные упоры. Весь процесс замены производится в следующем порядке:

Снимается защитный колпак, который прикрывает подшипник;
Гайку крепления ступицы следует сорвать с места. Перед этим, не забудьте разжать шлицевой отверткой буртики. Гайка одноразовая, второй раз использовать ее нельзя;
Автомобиль поднимается на домкрате, после чего под него ставят опору. Снимают колесо;
Ступичная гайка откручивается целиком. Следом снимается шайба, расположенная за ней;
Снимаем с диска суппорт. Его не нужно отсоединять от системы. Достаточно просто привязать к кузову с помощью проволоки;
Откручиваем 2 гайки, крепящие шаровую опору к поворотному кулаку. Проще всего произвести эту работу с помощью накидного ключа.
Если этого не сделать, то вам не удастся отвернуть кулак и стойку в сторону;
При использовании монтировки отведите рычаг вниз;
Удерживая с помощью монтировки рычаг, свободной ладонью поворачивайте тормозной диск. Ваша задача вывести диск из зацепления со шрусом;
Не забудьте пометить положение эксцентрика касательно стойки спереди

Если этого не сделать, то с большой долей вероятности изменится развал колес;
Открутите обе гайки
Обратите внимание, важно сдерживать винты от прокручивания. Следующим этапом диск снимается вместе с поворотным кулаком;
Снимаем диск тормозной со ступицы;
Откручиваются винты, крепящие кожух защиты тормозного диска, его снимают;
С другой стороны извлекают стопорное кольцо подшипника;
Устанавливаем ступицу в тиски
При использовании выколотки выбиваем ступицу;
Снимаем еще одно кольцо;
Через выколотку выбиваем сам подшипник;
Устанавливаем стопорное кольцо (снаружи);
Подшипник запрессовывается в кулак

Для упрощения работы желательно смазать зеркало поворотного кулака маслом;
Установите внутреннее стопорное кольцо;
Монтируем обратно ступицу

Для упрощения работы желательно смазать зеркало поворотного кулака маслом;
Установите внутреннее стопорное кольцо;
Монтируем обратно ступицу.

Дальнейшая работа производится в обратном порядке. После сборки обязательно прокатитесь на машине. Отсутствие симптомов является признаком правильности ремонта.

Заключение

. Подвеска отечественных автомобилей не очень качественная. Поэтому, практически каждый автолюбитель хоть раз, но сталкивался с подобным ремонтом. Замена подшипника передней ступицы на ВАЗ 2109 и 21099, чаще всего требуется при неправильной эксплуатации машины. Своевременное устранение этой проблемы может уберечь вас от серьезной аварии.

Три способа как заменить подшипник передней ступицы на Ваз 2109 своими руками

Есть три популярных метода, которые различаться по скорости и качеству замены. В зависимости от вашей потребности выбирайте подходящий для вас вариант замены. Перед непосредственным выполнением операций ознакомьтесь с устройством узла.

Подготовительные мероприятия перед заменой

Не зависимо от выбранного варианта замены, понадобится минимальный набор инструментов:

• Большая отвертка.
• Ключи: 17, 13, 10.
• Шестигранник на 10.
• Молоток и зубило.
• Длинный ключ на 30 или головка на 30 с воротком.
• Ступичный съемник для ВАЗ (фото).
• Оправки (или головки) для выбивания старой детали из ступицы.
• Ключ динамометрический.

Подготавливаем автомобиль, ставим на ровную поверхность, так же понадобится яркое освещение. Вы быстрее выполните всю работу с помощником, а так же если воспользуетесь смотровой ямой (эстакадой). Поставьте первую передачу, а под задние колеса обязательно выставьте упоры.

Как определить неисправность подвески и ступицы

Признаком замены ступицы на ВАЗ 2109 может быть сильный шум или стука во время езды. Но это ненадежный источник, поскольку причин возникновения стука может быть несколько: стучать также могут планки ручника, тормозные колодки, сайлентблоки задних стоек. Трудно угадать.

Чтобы сказать точнее, нужно брать домкрат, поднимать, крутить, шатать и проверять. Ступичный подшипник обычно не стучит, но гудеть и вибрацию на кузов давать может. Стук, и довольно сильный, будет издавать только требующий замены подшипник. Поэтому не всегда приходится выполнять замену задней ступицы Ваз 2108 и 2109.

Проверить состояние подшипника несложно — домкратом поднимаем необходимую сторону, крутим и шатаем колесо, если есть гул — подшипник к замене. Если есть люфт, проверяем затяжку ступичной гайки и колесных болтов.

Далее снимаем колесо и метрометром проверяем биение ступицы, если биение рабочих поверхностей ступицы более 1,5 мм, ступицу нужно заменить.

При замене ступичного подшипника обязательно осмотрите ступицу, если новый подшипник на нее будет устанавливаться очень легко, то такую ступицу надо заменить новой, иначе она будет болтаться. И, несмотря на замену подшипника, провоцировать вибрацию и стук.

Замена при неснятой стойке

Такой способ позволит обойтись последующего без развала. Тут требуется снять:

• колесо вместе с диском;
• суппорт и непосредственно ступицу.

Замену производят прямо на машине, не снимая стойки. Здесь придется работать со съемником. Процедуру выполняют так:

• свинчивают болты с барабана тормозного и снимают его;
• убирают шаровые опоры;
• из передней ступицы вытаскивают ШРУС, а затем удалят и ее саму, воспользовавшись зубилом;
• из кулака поворотного вытаскивают стопорное кольцо (в нем находится внешняя часть испорченного подшипника);
• съемник устанавливают прямо на кулак;
• затягивая болт приспособления, выпрессовывают деталь;

Когда она полностью покинет цапфу, демонтируют защиту, потом снимается ступица, из которой извлекается внутренняя обойма.

Без съемника последнюю удалить также можно, но для этого понадобится зубило. Еще довольно просто надрезать болгаркой, а затем расколоть тяжелым молотком.

Замена

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

1. Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
2. С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
3. Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
4. Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
5. Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
6. Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
7. Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
8. Положите ступицу на тиски или разместите другим удобным для вас способом.
9. Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
10. В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
11. Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

Аккуратность превыше всего

12. Все, подшипник ступицы вам удалось снять.
13. Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
14. Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
15. Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
16. Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
17. Установив подшипник передней ступицы, выполните процедуру обратной сборки
18. Не забудьте поменять гайку ступицы.
19. Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

https://youtube.com/watch?v=wJUmkUIO2lQ

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

 Загрузка …

Замена подшипника ступицы переднего колеса автомобилей ВАЗ 2108, 2109, 21099

Срок службы подшипников ступиц передних колес на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях находится в пределах 40-60 тысяч км пробега. В зависимости от условий эксплуатации и качества детали он может варьироваться в большую или меньшую сторону.

Необходимые инструменты, приспособления и детали

— Новый подшипник ступицы переднего колеса и новая гайка ступицы

Рекомендуется заменять подшипники сразу на обоих передних колесах, но исходя из практики, можно заменить всего один, тот, что загудел.

— Съемник ступичных подшипников (чашечный, либо иной конструкции)

Перед проведением работ обязательно необходимо обзавестись данным съемником, который позволит провести качественную замену подшипника.

— Съемник стопорных колец

— Ключ или головка на «17»

— Зубило и молоток

— Два болта 10-15 см длиной по диаметру равные болтам крепления колес

Подготовительные работы

— Ослабляем затяжку гайки ступицы

Кернером или отверткой отгинаем край гайки, замятый в проточку хвостовика наружного шруса. Головкой на «30» с воротком или торцевым ключом ослабляем затяжку ступичной гайки.

— Поддомкрачиваем оба передних колеса автомобиля

При вывешенном переде автомобиля стабилизатор поперечной устойчивости не будет поджимать детали подвески, что облегчит работу по замене подшипника ступицы.

— Снимаем одно из передних колес.

— Очищаем от грязи элементы подвески

— Снимаем тормозной диск

— Отсоединяем наконечник рулевой тяги

— Извлекаем хвостовик наружного шруса из поворотного кулака

Для этого отсоединяем шаровую опору (отворачиваем ключом на «17» два болта ее нижнего крепления), окончательно отворачиваем ступичную гайку (под ней шайба) и отведя стойку с поворотным кулаком в сторону выводим хвостовик шруса из отверстия в подшипнике.

Порядок замены подшипника ступицы переднего колеса на автомобиле ВАЗ 2108, 2109, 21099

— Снимаем ступицу переднего колеса

Закрепляем обратно шаровую опору. Двумя болтами длиной 10-15 см крепим колесный диск (или тормозной диск) обратной стороной к ступице, так чтобы он имел свободный ход по болтам. Перемещаем диск резким движением на себя и извлекаем ступицу.

Если имеется специальный съемник, можно снять ступицу с его помощью. Снимаем грязезащитное кольцо.

— Снимаем внутреннее кольцо подшипника со ступицы

Зажимаем ступицу в тиски. При помощи зубила и молотка сдвигаем кольцо по ступице и снимаем. При необходимости зачищаем забоины на ступице при помощи мелкого надфиля. Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

— Снимаем стопорные кольца подшипника

Используем съемник стопорных колец (щипцы) и снимаем переднее и заднее стопорные кольца расположенные в проточках посадочного отверстия подшипника в поворотном кулаке.

— Выпрессовываем подшипник передней ступицы

Применяем специальный съемник. При этом упираем съемник в наружное кольцо подшипника. После выпрессовки очищаем посадочное отверстие подшипника в поворотном кулаке. Очищаем канавки под стопорные кольца подшипника.

— Запрессовываем новый подшипник в поворотный кулак

Предварительно устанавливаем заднее стопорное кольцо в поворотный кулак. Съемник при запрессовке должен упираться опять же в наружное кольцо подшипника. Запрессовываем до упора в стопорное кольцо. После запрессовки устанавливаем наружное стопорное кольцо подшипника.

— Запрессовываем ступицу в подшипник

При запрессовке съемник должен опираться на внутреннее кольцо подшипника.

— Устанавливаем все снятые детали обратно

Отсоединив шаровую отводим в сторону стойку и вставляем в отверстии подшипника хвостовик шруса, присоединяем шаровую, надеваем на хвостовик шайбу и новую ступичную гайку. Затягиваем гайку небольшим моментом. Присоединяем наконечник рулевой тяги. Устанавливаем тормозной диск. Устанавливаем суппорт. Устанавливаем колесо и опускаем автомобиль. Затягиваем гайку ступицы моментом 226-247 Н.м. Закерниваем ее край в проточку хвостовика шруса. Затягиваем болты колеса.

При необходимости производим замену подшипника ступицы второго переднего колеса.

Примечания и дополнения

— Выше описана процедура замены подшипника передних ступиц без демонтажа поворотных кулаков с автомобиля. Так же имеет место способ замены передних подшипников со снятием поворотного кулака или передней стойки целиком. Следует учитывать, что при отделении поворотного кулака от стойки собьются углы установки передних колес. Поэтому перед отворачиванием болтов крепления поворотного кулака (они же регулировочные болты развала колес) к стойке следует пометить их положение.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099
