Шаровая опора на тойоте королле: проверка и замена

Передняя подвеска и сайлентблоки Тойота Королла 150: замена

Рабочий ресурс работы сайлентблоков на автомобилях не вечный. Это касается и автомобилей японского производства. Когда их ресурс истощается, приходит необходимость их незамедлительной замены. В данной статье мы поговорим о том, как заменить салейтблоки на Тойоте Королле.

Для этого, нам необходимо выяснить, какой образец стоит на вашем автомобиле – старый или новый? Здесь важно не перепутать, так как они имеют разные размеры – как по длине, так и по своей ширине. Когда вид данных детали выяснен, можно приступить к их поиску и покупке

Лучше всего покупать оригинальные сайлентблоки, так как, покупая подделку, вы сами усложняете себе жизнь – придется чаще проводить процедуру их замены

Когда вид данных детали выяснен, можно приступить к их поиску и покупке. Лучше всего покупать оригинальные сайлентблоки, так как, покупая подделку, вы сами усложняете себе жизнь – придется чаще проводить процедуру их замены.

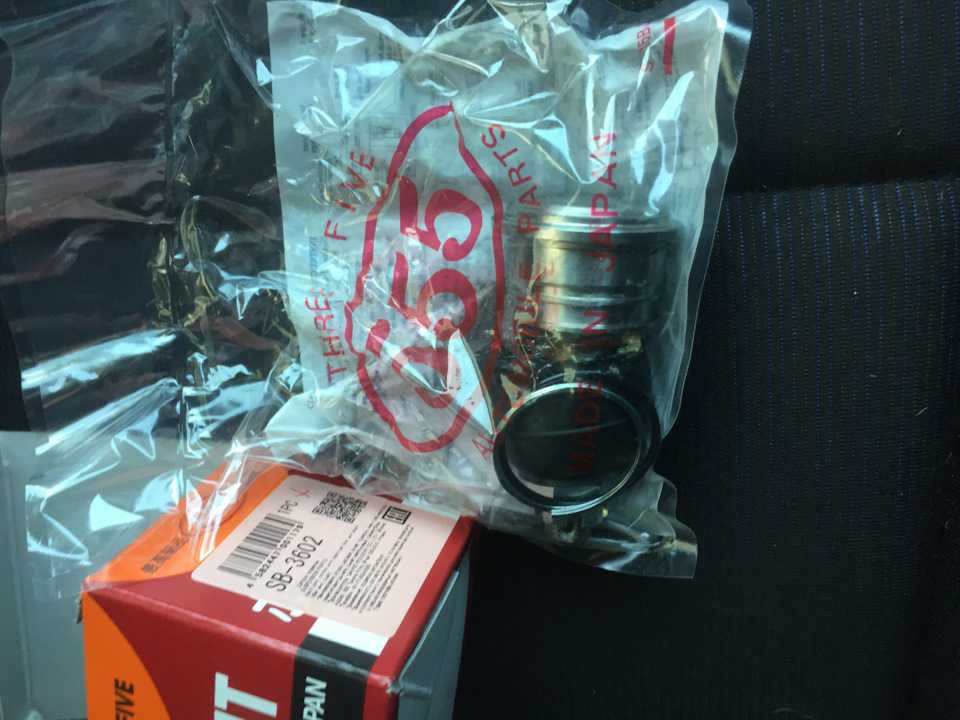

После того как запчасти пришли, можно непосредственно приступать к процессу замены.

Инструкция по замене шаровой

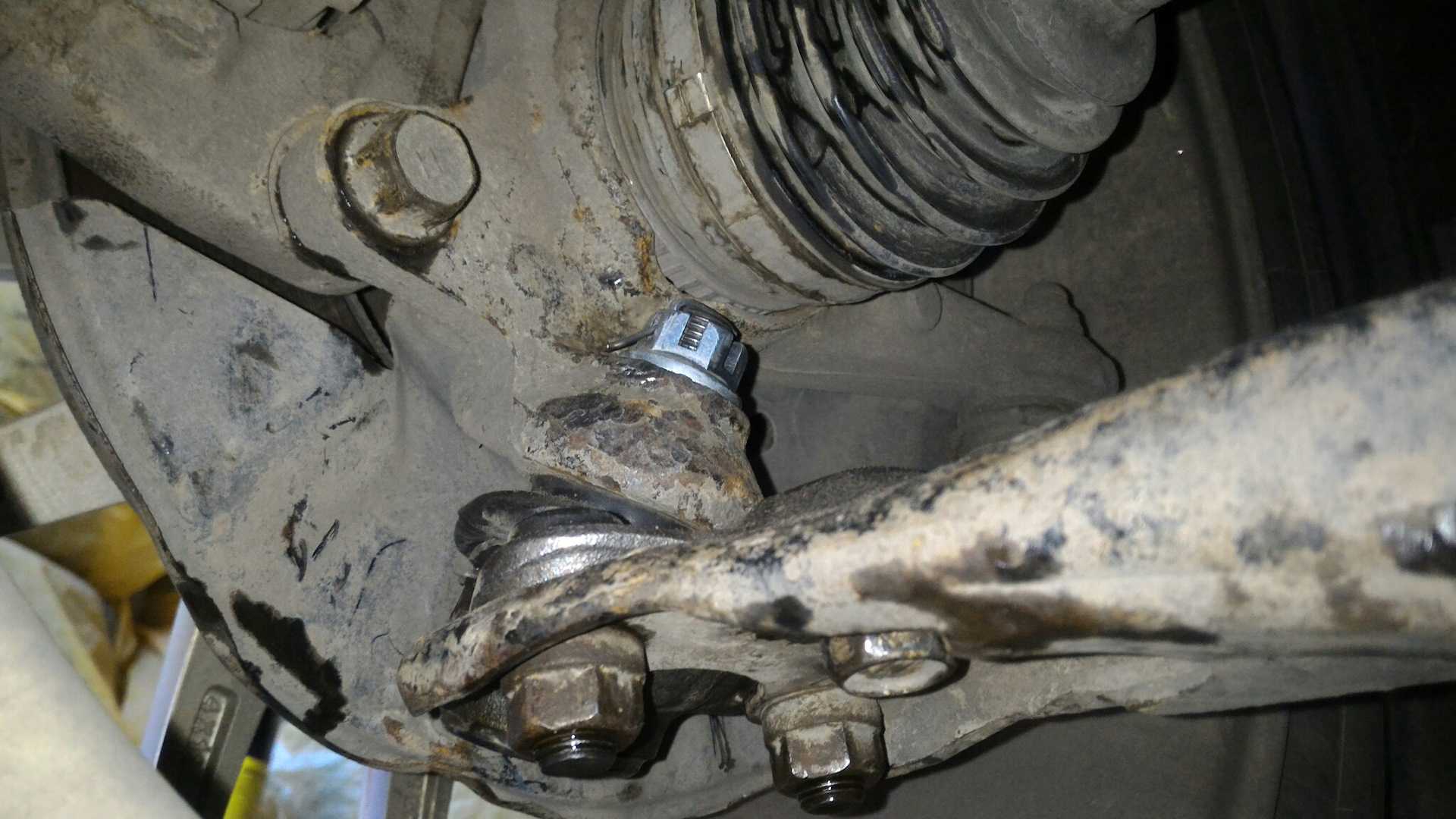

На первом этапе нам необходимо приподнять переднюю часть автомобиля. Сделать это можно при помощи домкрата. Сделав это, мы увидим следующую картину – красным кругом выделена гайка, с которой все и начнется. Кстати насчет снятия колеса – его можно снимать, а можно и не трогать.

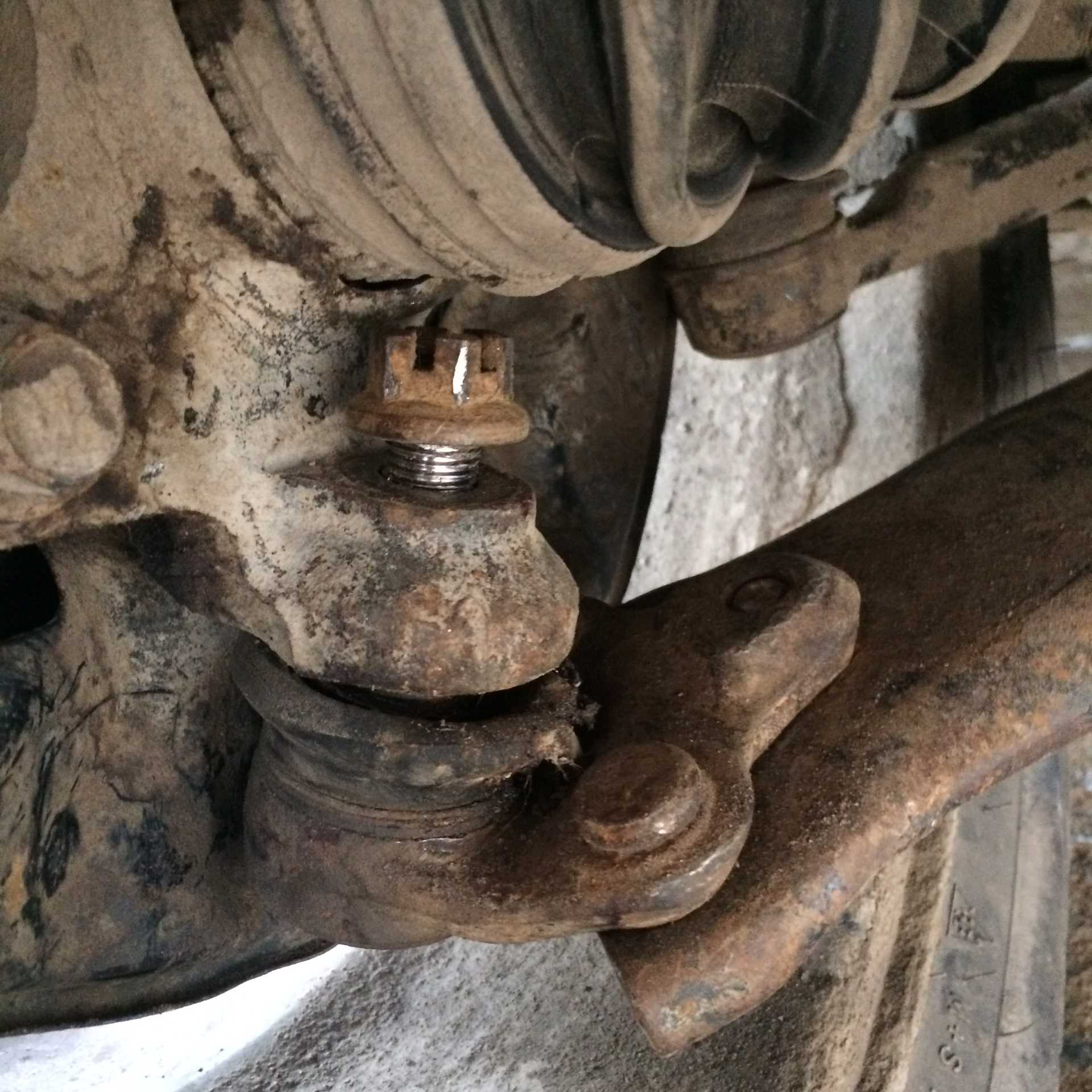

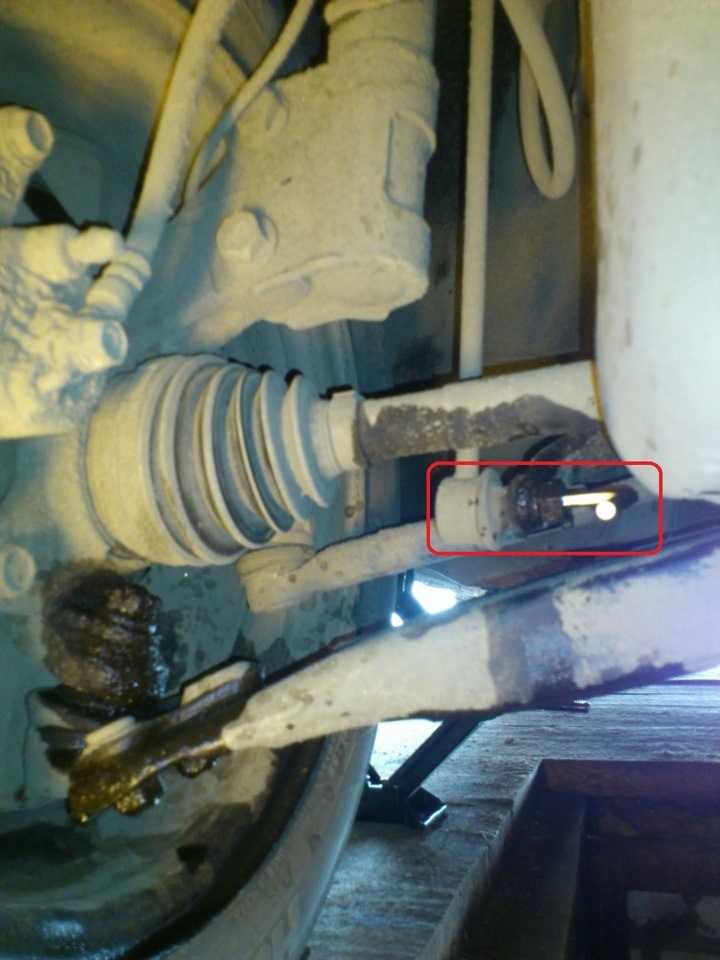

Когда нашли болт, следующим шагом нам необходимо вытащить фиксирующий шпиндель, который не дает гайке раскручиваться. После того как защита вытащена, нам необходимо ослабить все гайки и болты шаровой начиная с нижнего болта, а затем все их открутить.

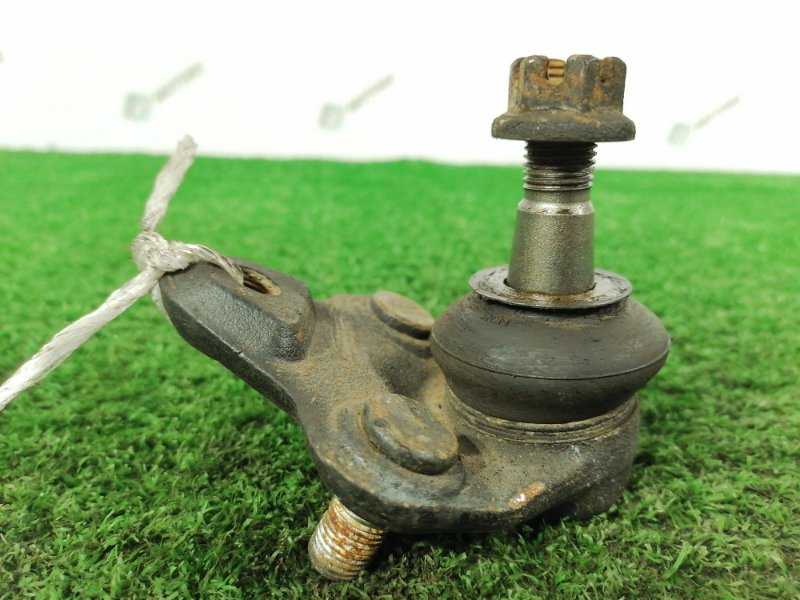

После того как все части откручены, нам необходимо выбить шаровую опору – не надейтесь что она выйдет сама. Лучше всего для этого дела подойдет тяжелый молоток или маленькая кувалда. На фото ниже представлены две шаровые — новая опора и уже выбитая старая. Как мы видим разница чрезвычайно большая.

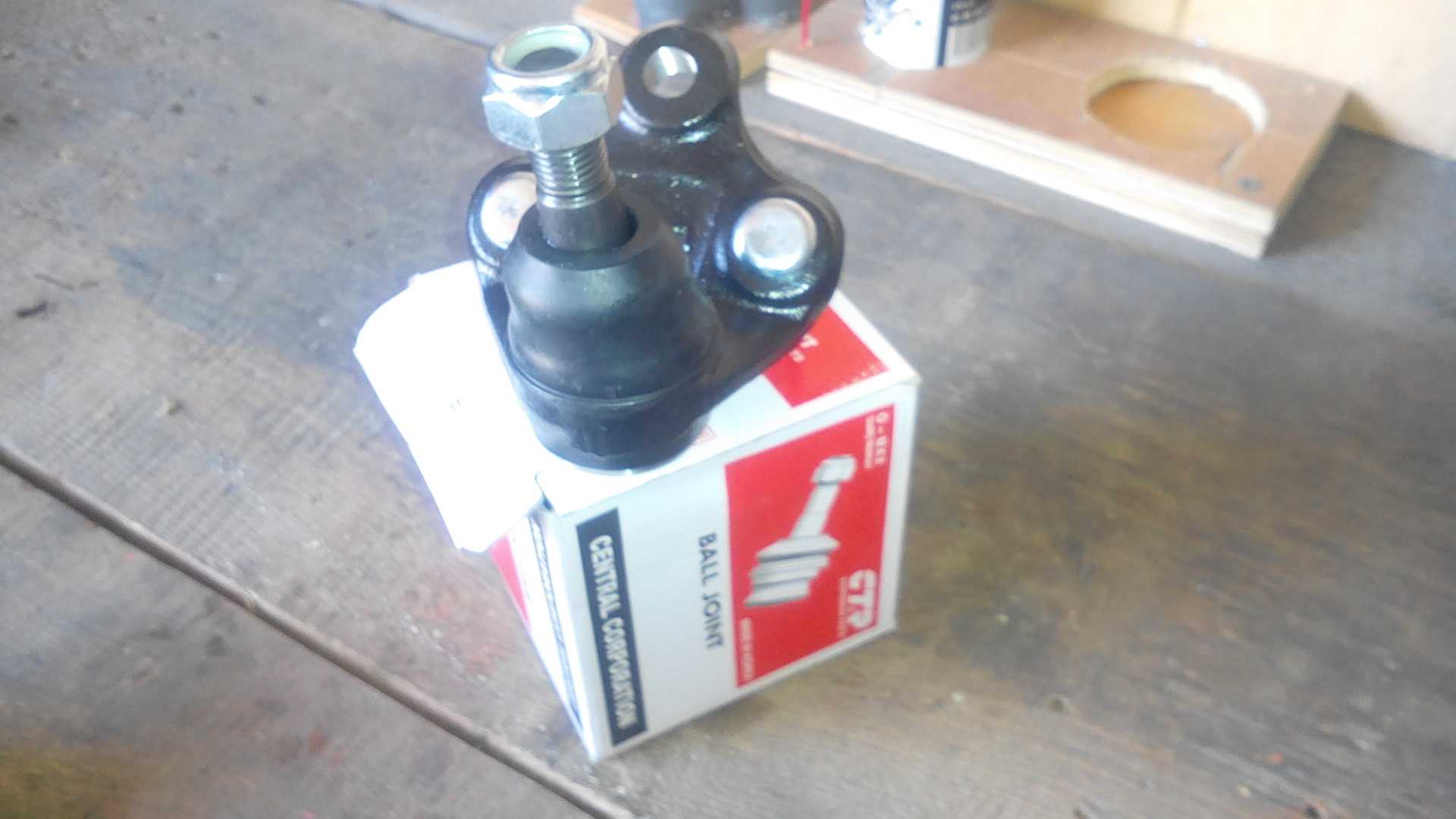

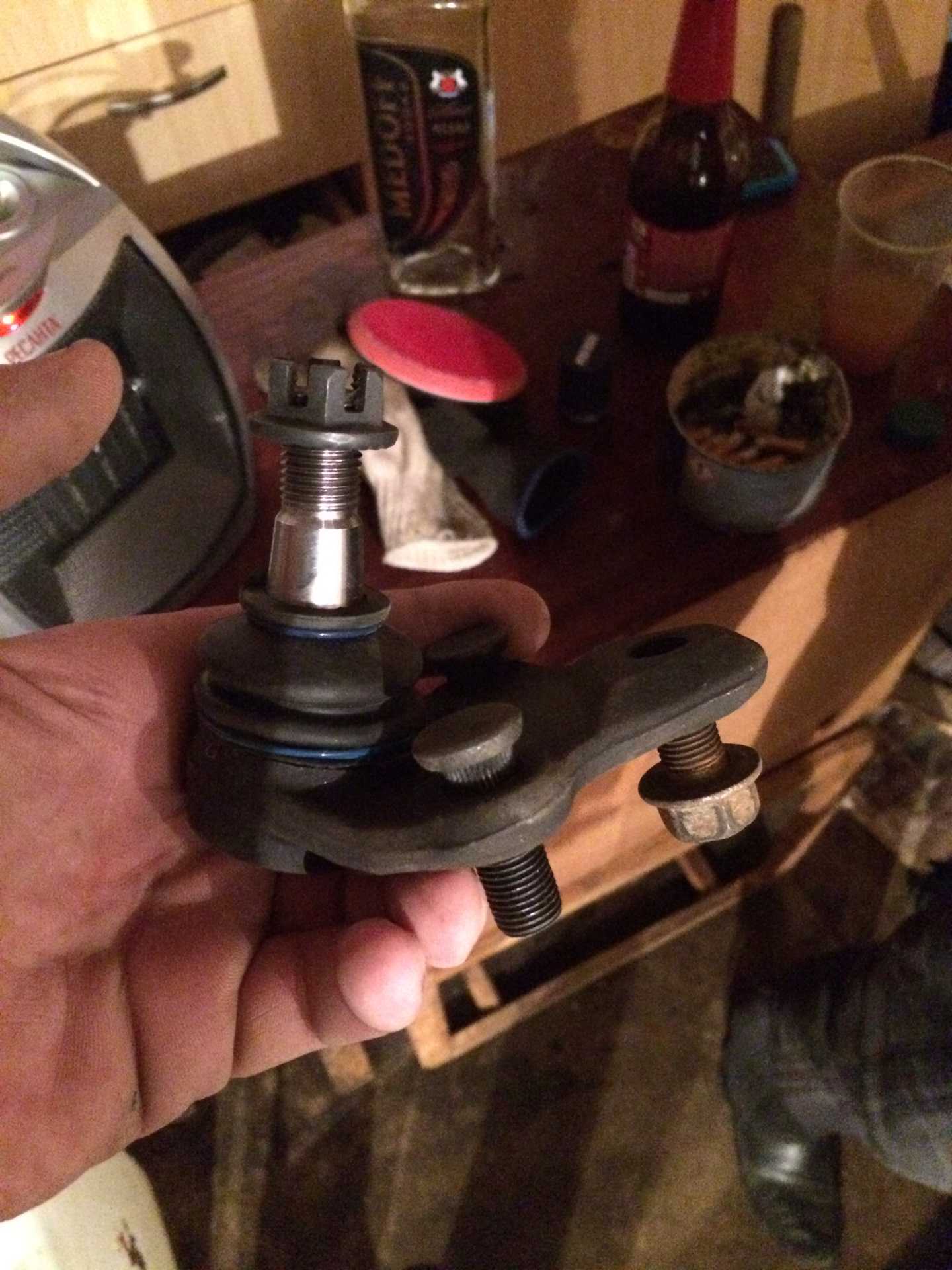

После того как старая опора снята, а место которое она занимала – отчищено и обработано – можно приступать к установке новой шаровой опоры. Устанавливаем ее на место и поочередно не жалея сил закручиваем все гайки и болты. По окончанию необходимо убедиться, что все очень хорошо закручено и обязательно вставлен шпиндель, который предотвратит откручивание основной гайки.

Разобравшись с одной стороной, можно перейти к ремонту другой, для того чтобы поменять шаровую опору на Тойоте Королле с другой стороны, нам необходимо поднять вторую сторону и совершить все вышеуказанные действия заново. После того как шаровые поменяны, необходимо совершить обкатку примерно в 50-100 км, а затем заново проверить затяжку болтов на шаровых опорах.

Как мы видим, поменять данные запчасти совсем не составляет труда и не занимает много времени. Что качается продолжительности работы данной детали, то здесь стоит заметить, что срок ее службы зависит только от дорожных условий и навыков вождения у водителя машины.

https://youtube.com/watch?v=J4m5X4MGejM

Ремонт нижних рычагов Toyota Corolla 2007-2010

Эксплуатация машины, например, в сельской местности, может привести к досрочному выходу из строя передней подвески. Конечно, и в городском цикле это может случиться, но гораздо позже.

В городе в основном асфальтированные дороги, поэтому подвеска автомобиля работает в щадящем режиме. Если произошел износ сайлентблоков, то ремонт нижних рычагов Toyota Corolla 2007-2010 просто необходим.

Это вам не рулевые наконечники заменить, тут все гораздо сложнее.

Ваша Toyota в последнее время ведет себя как-то не так. Появились посторонние стуки в зоне моторного отсека. Особенно это ощущается на неровной дороге.

Если ухаб или ямка побольше, то раздается такой стук, что непроизвольно начинаешь задумываться, а не продать ли мне мой автомобиль. Наверное, сразу решатся все проблемы.

Исчезнут стуки, бряки, но в то же время исчезнет и ваш железный друг, к которому вы, я думаю, наверняка привыкли.

Если у вас нет возможности проверить машину в автосервисе, то эту проверку можно устроить и в гараже на яме. Сначала надо зафиксировать автомобиль. Затем спуститься в яму и визуально осмотреть нижние рычаги. Сначала тот, который, как вам кажется, гремит. Не снимая колеса, мощной монтажкой проверить шаровую опору. Это делается так.

Надо между шаровой опорой и цапфой вставить плоский конец монтажки и покачать вверх и вниз. Если обнаружился люфт, то вы его почувствуете. Значит, все-таки ремонт нижних рычагов Toyota Corolla 2007-2010 нужен.

Проверка сайлентблоков также заключается в визуальном осмотре. При разрыве или износе резиновой втулки вам сразу бросится в глаза неравномерное распределение нагрузки. То есть крепежный болт будет находиться не по центру, а ближе к верхней части рычага. Вывод такой: надо начинать ремонт, иначе за счет разбитого сайлентблока начнет рушиться вся подвеска.

Фиксируем задние колеса, включаем ручной тормоз, затем с помощью домкрата поднимаем передок машины и ставим его на козлики, так обычно называют подпорки. Отпускаем гайку и достаем стяжной болт крепления хомута ступицы к нижнему рычагу.

С помощью монтировки отпускаем нижний рычаг и освобождаем шаровую опору из посадочного гнезда. Далее откручиваем линки от рычага. С ними поаккуратней, здесь нужен специальный ключ – шестигранник. После этого выкручиваем болты передней и задней осевых втулок.

Все, рычаг можно демонтировать.

Сначала его нужно протереть, очистить от грязи, затем еще раз внимательно осмотреть. Только после этого приступать к замене сайлентблоков. Вам понадобится гидравлический пресс, съемник. Конечно, умельцы могут обойтись и без них, но с ними быстрей и качественней.

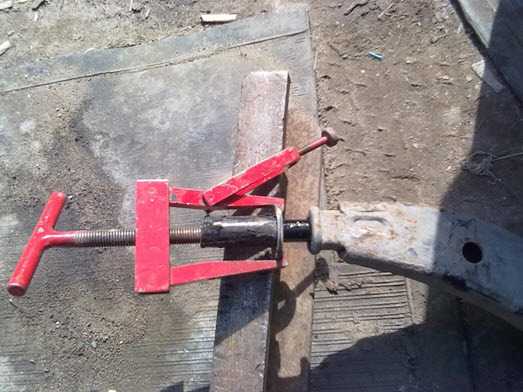

Выпресовывать старый сайлентблок можно прессом, а можно и так: берется оправка – отрезок трубы нужного диаметра, напарник упирает рычаг в оправку, а вы, уже с оправкой, диаметр которой равен диаметру сайлентблока, выбиваете его. И так, старый сайлент извлечен, теперь надо установить новый. С этим будет сложнее.

Забивать его нельзя, можно повредить резиновую втулку. Значит надо запрессовывать. Вот для этого и нужен пресс. Для кого-то кажется, что ремонт нижних рычагов Toyota Corolla 2007-2010 плевое дело, но это не совсем так, скорее совсем не так. От правильной установки сайлентблоков будет зависеть дальнейшая судьба подвески.

После того, как запрессовали переднюю втулку, приступаем к ремонту заднего сайлентблока.

Сборка происходит в обратном порядке разборки.

Рычаги, сайлентблоки, подвеска Toyota Corolla 150

Тойота Королла 120 считается одной из самых популярных и удобных моделей линейки. Но, к сожалению, подвеска у данного автомобиля достаточно проблемная: ведь детали подвергаются каждодневному износу

Давайте разберемся, в чем заключаются особенности подвески, на что стоит обратить внимание при диагностике неисправностей. Также подробно рассмотрим, как ее заменить или отремонтировать

Подвеска является связующим звеном между кузовом, рамой и колесами. Она не только обеспечивает подвижность соединения, но и ограничивает движение колес. Благодаря подвеске они не только свободно передвигаются по вертикали, но и не могут совершать угловые и поперечные движения. Тем самым, заметно повышается устойчивость машины.

С несбалансированной или некачественной подвеской ездить на автомобиле практически невозможно. Соответственно, при любом толчке машина будет вилять по дороге, так как удары будут передаваться на ее кузов.

К элементам подвески относят:

• связующие рычаги;
• гасящие амортизаторы;
• поворотные кулаки;
• тормозные диски;
• направляющие рычаги;
• ступицы колеса;
• подрамник;
• сайлентблоки задней и передней балки, опоры, кронштейны и прочие элементы крепления.

Передняя подвеска состоит из телескопических стоек амортизаторного типа. Подвеска рычажно-пружинная, с витыми пружинами, независимая. Также присутствуют поперечные рычаги и стабилизатор. Основные функции детали заключаются в поглощении толчков, повышении устойчивости, защите деталей от повышенного износа и обеспечении плавного хода. Сайлентблоки задней балки на Тойота также смягчают ход автомиля.

Toyota Corolla. Замена рычага подвески и сайлентблоков.

При замене рычага подвески необходимо учитывать, что он изготовлен как одно целое с шаровым шарниром. Выполнять работы по замене рычага и сайлентблоков следует в таком порядке:

• снимите рычаг подвески:
• ослабьте болты крепления переднего колеса; вывесите колесо, подняв автомобиль; снимите колесо;
• выверните болт крепления переднего сайлентблока и два болта крепления заднего сайлентблока (рис. 7.12);
• отведите колесо в сторону и выньте рычаг подвески, отсоединив его от поперечной балки; при этом следите за тем, чтобы полуось не вышла из коробки передач;
• отверните гайку шарового шарнира насколько возможно;
• выпрессуйте шаровой шарнир с помощью специального инструмента 999 5637 (рис. 7.13).

Для установки инструмента отожмите опору вниз;

1. отверните гайку и снимите рычаг подвески.
2. проверьте шаровой шарнир поворотного кулака:
3. наверните гайку и с помощью динамометрического ключа 999 8087 измерьте момент проворачивания шарового шарнира; он должен составлять 1—3 Н·м;
4. если момент проворачивания выходит за эти пределы, замените рычаг подвески;
5. замените защитный чехол (если он поврежден или поцарапан):
6. очистите место вокруг шарового шарнира;
7. снимите старый защитный чехол;
8. заложите смазку в новый чехол и установите его на место;
9. убедитесь, что стопорные пружины встали на свои места;
10. замените заднюю резиновую опору рычага подвески:
11. поместите рычаг подвески под пресс и поставьте под резиновую опору инструмент 998 5433 (рис. 7.14);
12. выпрессуйте рычаг подвески из резиновой опоры с помощью оправки;
13. очистите конец вала;
14. смочите мыльным раствором новую резиновую опору и напрессуйте ее на вал рычага подвески с помощью оправки 999 5065.

Оригиналы и аналоги

При ремонте машины важно приобрести оригинальные или близкие к оригинальным детали. Отдельные автовладельцы предпочитают неоригинальные комплектующие для подвески: ведь они считаются «расходным материалом»

В некоторых случаях лучше приобрести аналогичную деталь, так как оригинальные комплектующие для Короллы стоят достаточно дорого. Обусловлено тем, что у данной машины гарантирован быстрый износ рычагов (они считаются проблемным местом). Замена на аналогичные детали позволит автовладельцу сэкономить энную сумму денег.

Итак, выбор комплектующих велик, поэтому стоит посетить несколько салонов (или проверить несколько онлайн-магазинов) перед непосредственной покупкой. Рассмотрим, насколько различаются в цене рычаги подвески различных брендов. В сводной таблице приведены самые популярные варианты замены:

Производитель	Артикул	Цена (руб.)
Allex	3ZZ	2900
Sidem	45277	3279
Optimal	G61224 (1225)	2606
Febi	21928	2811

Для сайлентблоков ситуация аналогична. Оригинальные комплектующие маркируются артикулом 4347452030. Цена у них достаточно низкая, поэтому лучше все-таки приобрести сайлентблоки от производителя транспортного средства

Если они не устроили вас по качеству или вы просто хотите немного сэкономить, то обратите внимание на следующие варианты:

Проивзодитель	Артикул	Цена (руб.)
Avantech	ASB0190	1051
FEBEST	TAB202	245
Точка Опоры	106414	486
Perfect	TO05ZE121WS	161

Здесь ценовой разброс заметен сильнее, чем у рычагов для аналогичной модели автомобиля. Это связано с наценками магазинов и разным качеством резиновых вставок. Желательно приобретать детали у проверенных производителей: например, у Точки Опоры. Конечно, существует еще несколько десятков различных вариантов, но цены останутся в том же диапазоне (от 160 до 900 рублей).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Подвеска Тойота Королла

Ходовая часть автомобиля ежедневно испытывает высокие нагрузки: она принимает на себя все неровности дороги, гасит колебания, испытывает воздействия ударов и вибраций. Подвеска Тойоты Королла отличается мягкостью и высокой надежностью, однако даже с ней могут происходить неприятности, требующие ремонта.

Можно ли провести ремонт в гараже?

Срок службы подвески Тойота Королла напрямую зависит от условий эксплуатации автомобиля.

Чем чаще вы перемещаетесь по некачественному дорожному полотну на большой скорости, тем больше вероятности, что возникнет неприятный скрип, стук, скрежет, свидетельствующие о неполадках в работе автомобиля.

Избавиться от этих проблем можно и самостоятельно, зная причину неисправности и имея под рукой необходимые для ремонта инструменты.

Машины данного поколения оснащены сравнительно жесткой, но эргономичной подвеской, способной гасить достаточно ощутимые удары.

Если вы владелец автомобиля 2006–2008 года выпуска, не стоит ждать, пока появится скрип в подвеске. Когда пробег приближается к отметке 100 тыс. км, необходимо провести плановую проверку ходовой части, чтобы заранее выявить возможные неисправности и устранить их. Такой ремонт обойдется намного дешевле, чем проведенный в экстренном порядке, когда уже отчетливо будет слышен стук или скрип.

Что следует делать?

Королла 150 и 120 – выносливый и надежный автомобиль, однако не вечный, поэтому, чтобы продлить жизнь своей машины, требуется внимательное к ней отношение.

Рекомендуется вовремя менять такие расходные детали, как стабилизаторы: благодаря им авто лучше держит дорогу, маневрирует без заноса. Как правило, менять их нужно на отметке 80 тыс. пробега.

Заменить их можно самостоятельно, если имеется схема конструкции автомобиля.

Вместе со стабилизаторами не помешает заменить сайлентблоки. Каждые 150 тыс. км рекомендуется менять шаровые опоры.

Что делать, если появился стук?

Стучать передняя подвеска может по разным причинам, однако если вы ездите на высоких скоростях (150 км/ч и выше), стук является нормальным явлением, обращать на него внимание следует при проявлении его на небольших скоростях, при движении по относительно ровным поверхностям. Решить такую проблему можно достаточно просто

Для этого нужно закрутить болт, фиксирующий сайлентблок: от тряски они откручиваются, поэтому на кочках можно услышать характерные звуки. Стук в задней подвеске может появляться по тем же причинам

Решить такую проблему можно достаточно просто. Для этого нужно закрутить болт, фиксирующий сайлентблок: от тряски они откручиваются, поэтому на кочках можно услышать характерные звуки. Стук в задней подвеске может появляться по тем же причинам.

Незакрученный как следует сайлентблок может выйти из строя, поэтому его потребуется заменить. Нужно поставить машину на подпорки, снять колесо, выкрутить болт и две гайки, закрепляющие рычаг шаровой опоры снизу.

Для этого нужно воспользоваться головками на 17 и 19. Болт и гайки закрепляют не только деталь, но и поперечную тягу подвески. Вытаскивать рычаг придется, иначе до нужной детали не добраться. Удобнее всего это делать, находясь под машиной.

Если у вас есть яма или подъемник, работать будет значительно удобнее.

Совет: после того как вы вытащите рычаг, вместо него нужно вставить трубу такого же диаметра.

После этого можно взять небольшой молоток, при помощи которого резиновую часть нужно будет выбить из своего места. Посадочное место после удаления сайлентблока нужно как следует очистить, убрать оттуда все загрязнения, следы масла.

Внутреннюю часть новой резинки потребуется смазать прежде, чем она будет установлена на свое место. После этого детали нужно собрать в обратном порядке. Если в передней подвеске появлялся скрип или стук, должна быть проверена и задняя подвеска, даже если скрип в ней пока отсутствует.

Это не только обеспечит правильную работу подвески и избавит вас от посторонних звуков, но и позволит сэкономить время, не выполняя одну и ту же работу два раза.

Производить замену резиновых деталей необходимо своевременно. Если вы сделаете это заранее, вреда не будет, не стоит доводить состояние сайлентблоков до критического. Если они будут максимально изношены и не смогут выполнять своих функций, металлические части подвески начнут тереться друг о друга. Это приведет к преждевременному износу ходовой части и дорогостоящему ремонту.

Вывод

Стоит прислушиваться к звукам, которые издает ваш автомобиль. Скрежет и скрипы могут свидетельствовать о том, что пора провести технический осмотр машины, заменить расходники, пока не пришлось делать серьезный ремонт у Тойота Королла подвески.

Снятие и замена рычагов на Тойота Королла

В передних рычагах устанавливаются резинометаллические шарниры, выглядящие как втулки из металла. Как правило, внутри них располагаются полиуретановые или резиновые вставки. Многие автовладельцы отмечают, что втулки нужно заменять по мере их износа, то есть, достаточно часто. В то время как сайлентблоки остаются работоспособными даже при ста тысячах километров пробега.

Как правило. металлические и резиновые части изнашиваются, когда вы часто ездите по неровной дороге. При соприкосновении деталей может быть слышен неприятный шум. Соответственно, вам придется их заменить.

Если вы слышите легкий стук оттуда, где расположена передняя подвеска, нужно осмотреть ходовые элементы, установив машину на подъёмник. Возьмите монтажную лопатку и аккуратно проверьте все соединения деталей, а также целостность элементов из резины.

Для успешной замены рычагов потребуется поставить машину на яму или подъемник с учетом того, что передняя ось вывешена, а колеса полностью демонтируются. Теперь избавьтесь от рычага на шаровой опоре. Для этого снимите один болт и две гайки.

Устанавливаем новые рычаги на место старых. Это достаточно просто, так как крепления заходят в предназначенные для них отверстия без применения особой силы. Как только вы убедились, что детали установлены верно, можно собирать механизм в обратном порядке. То есть, вкручиваем болты и гайки на свои места. Не забываем проверить, чтобы детали были соединены крепко и не болтались.

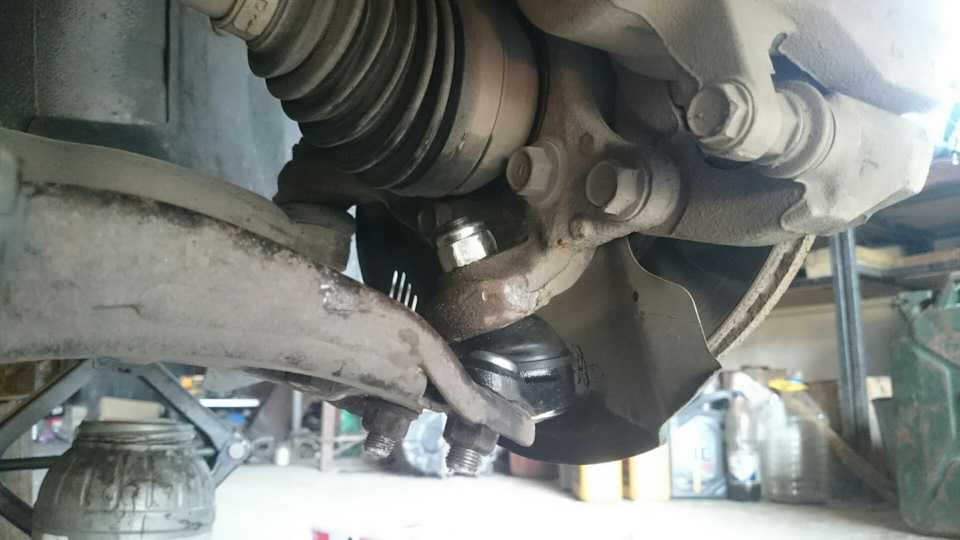

Передние шаровые опоры

Примечание: — Ниже описана замена шаровой опоры с правой стороны. Замена с левой стороны выполняется аналогичным образом. — Заменяйте шаровые опоры парами (левая и правая).

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

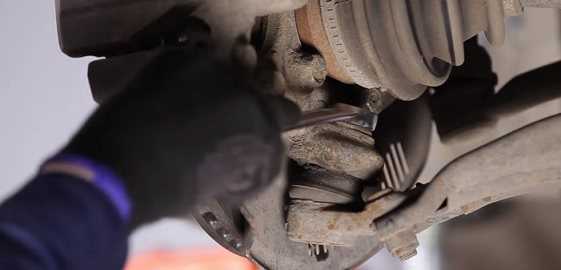

4. Плоскогубцами или любым другим подходящим инструментом извлекаем шплинт гайки крепления шаровой опоры к поворотному кулаку. Шплинт удаляем в отходы, поскольку повторное его использование недопустимо.

5. Ключом на 19 отворачиваем гайку крепления шаровой опоры к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

6. Затем при помощи специального съемника, выпрессовываем палец шаровой опоры из поворотного кулака.

7. Отводим нижний рычаг подвески вниз, тем самым высвобождая палец шаровой опоры из поворотного кулака. Затем отпускаем рычаг.

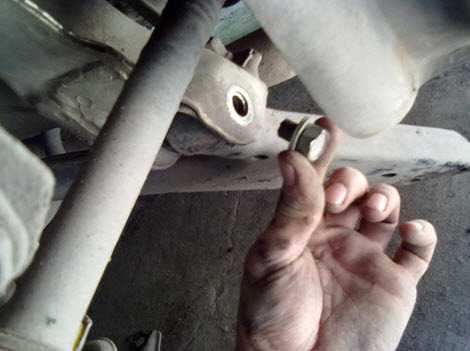

8. Ключом с головкой на 17 отворачиваем болт и две гайки крепления шаровой опоры к нижнему рычагу. Болт и гайки удаляем в отходы, поскольку повторное их использование недопустимо.

9. Снимаем старую шаровую опору с нижнего рычага и удаляем ее в отходы.

Инструкция по замене сайлентблоков на передних рычагах Corolla

Для удобства необходимо загнать Toyota Corolla в гараж на яму. Это облегчит нам доступ к необходимым узлам. Первое, что необходимо сделать – это поднять домкратом машину.

После этого нам необходимо отвернуть шаровую от рычага, затем снять кронштейн заднего сайлентблока и сквозной болт переднего.

Все эти детали снимаются без особых проблем, как правило, всегда возникает проблема с передним болтом. И как мы видим на фото, они часто ломаются.

Здесь нам понадобится болгарка и любые другие подручные средства, которые помогут вытащить передний болт. Спиливаем его и аккуратно выбиваем наружу.

Если же после среза выбить не получается, нам понадобится сварочный аппарат. На обломыша необходимо наварить гайку – это позволит достаточно сильно прогреть болт. После работы со сварочным аппаратом и остывания гайки, пытаемся вытащить его еще раз. Сейчас должно получиться. И такой метод снятия обломанного болта позволит вам не калечить машину болгаркой. В итоге машина целая и болт снят.

После того как первая стадия снятия была завершена, можно непосредственно перейти ко второй стадии. Наконец-то приступаем к замене сайлентблоков. Начнем, пожалуй, с задних.

Перед тем как снимать старый – его необходимо максимально срезать и обязательно обстучать молотком. Без совершения этих двух процедур, снять его будет очень трудно, даже при помощи съемного механизма.

Обстучав и срезав – снимаем старый сальник и выкидываем его, нам он больше не пригодится.

На место старого, теперь нам необходимо установить новый, купленный сайлентблок. Делать это лучше всего посредством пресса, а не каких либо кувалд или молотков. Это позволит вам сохранить деталь в идеальном состоянии без всяких перекосов и так далее. Перед посадкой, необходимо почистить поверхность и нанести новую смазку.

Разобравшись с задними, переходим к передним. Но здесь особо работы нет, потому что они сами вываливаются со своих мест. Нам остается лишь зачистить поверхность, нанести новую смазку и запрессовать сайленты на свое место. Делать это лучше всего, опять же, при помощи пресса и головки. На свое место новые детали встают достаточно легко, достаточно надавить прессом.

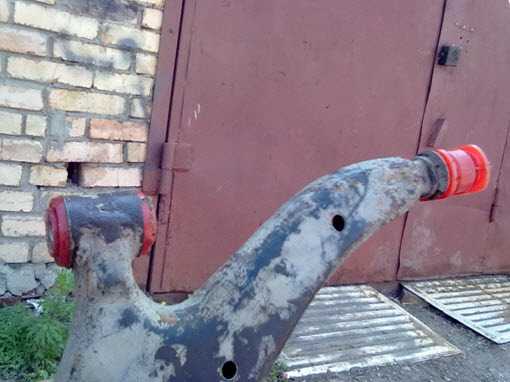

После того как сайленты запрессованы вся наша работа выполнена – рычаги готовы к установки на свое место. Устанавливаем обратно все в точности как снимали. И затем переходим ко второй стороне – с которой совершаем туже самую процедуру. И вот, в конце концов, оба рычаги готовы, установлены и машина готова к эксплуатации.

Кстати, остается вопрос испорченного болта, ведь мы его свернули, а нового у нас нет. Можно не бегать и не искать такой болт для Короллы, так как вы вряд ли найдете его. Однако не печальтесь. Выход есть всегда. На замену этому болту идеально подойдет болт задней тяги от любой классики АвтоВАЗа. Он и стоит не дорого, и найти его намного проще.

Ставим его на замену. Длина и резьба полностью подходят. Перед установкой стоит смазать специальной графитовой смазкой, которая предотвратить нервные разбирательства с поломанным болтом в следующий раз. А точнее не предотвратит, а просто позволит без осложнений его скрутить.

Подобную чудо смазку можно найти практически в любом автомобильном магазине.

Вот такой вот процесс замены сайленблоков на Тойоте Королле – не сложный, но займет немного времени, особенно если процедура выполняется вами впервые.

Снятие и замена сайлентблоков на Тойота Королла

Конечно, рабочий ресурс не вечен, поэтому спустя несколько сотен километров пробега вам придётся их заменять. Делается это достаточно просто, поэтому провести установку новых деталей можно в домашних условиях. Обращаться в салон не нужно.

Установите автомобиль на яму. Это не только упрощает доступ к узлам, но и позволяет ускорить процесс установки. Теперь приподнимите машину, используя домкрат. Отворачиваем шаровую и аккуратно снимаем сквозной болт (для переднего сайлентблока) и кронштейн (для заднего).

Для снятия перечисленных выше деталей не нужно прилагать особых сил. Если передний болт откручивается с трудом, воспользуйтесь любым подручным средством. Также деталь можно просто спилить болгаркой и извлечь наружу. Не получается выбить передний болт? Тогда прогреваем его сварочным аппаратом и повторяем операцию вновь. В итоге, мы избежали повреждений машины и смогли извлечь комплектующие без особых проблем.

Задние сайлентблоки обстучим молотком со всех сторон и срежем. Без предварительной обработки процесс снятия может затянуться надолго. Теперь можно снять сальник и выкинуть его. Эта деталь механизма больше не потребуется.

Когда задние и передние сайлентблоки хорошо запрессованы, переходим к последнему этап. Устанавливаем все снятые детали в обратном порядке и проверяем работоспособность механизма.
