Начало работы

1-ое, что обычно интересует автолюбителя при подмене сцепления: можно ли произвести замену, не снимая КПП? Где бы вы ни искали ответ, просматривали ролики или фото, конкретного ответа нет. Но в итоге, вполне вероятно, что вы наткнетесь на чей-то отзыв, в котором говорится, что процедура вполне реальная. Кроме этого, вам даже примеры привести могут. Замена сцепления ваз 2109 без полного снятия коробки своими руками. Замена сцепления без снятия коробки ока — logbook lada. Подготовка автомобиля к проведению работ, частичное снятие кпп, замена сцепления, центровка. Здесь вам станет все ясно – пора приступать к делу, и менять деталь собственноручно.

Читайте так же

Для начала необходимо найти пару больших пеньков, высота которых около 40 сантиметров и несколько брусков. Для того чтобы подстраховаться и машина не упала прямо во время ремонта, нужно под днищем автомобиля установить два простых колеса.

Даже находясь уже под машиной, можно сомневаться, проводить ли замену, не снимая коробку, ведь если КПП упадет на землю, поднять ее будет очень сложно, так как по дну машины с ней подлезть практически невозможно. замена сцепления ока без снятия коробки.Неисправности сцепления могут проявляться в виде слишком большого или слишком малого свободного хода педали, резкого, рывками, включения. Сначала надо полностью отключить АКБ, обесточив всю систему. После этого и начинается весь процесс. Следующий шаг – снятие всех лишних элементов, а именно:

«Пробуксовка», «ведение»

Одно из важных условий нормальной работы сцепления – положение выжимного подшипника относительно отжимной пружины. При отпущенной педали подшипник не должен соприкасаться к пружине, при этом во время нажатия на педаль – давить на нее с необходимым усилием, чтобы отвести ведущий диск. Неправильное положение подшипника приводит к двум наиболее распространенным проблемам со сцеплением – «пробуксовке» и «ведению».

Сцепление «буксует» в том случае, когда подшипник даже при отпущенной педали поджимает пружину, из-за чего ведущий диск не до конца зажимает ведомый. В результате не достигается нужная сила трения между поверхностями и при нагрузке диски проскальзывают. Сопровождается такая проблема снижением тяги авто, появлением специфического запаха в салоне (при проскальзывании фрикционные накладки «горят»), повышенной шумностью при работе мотора (подшипник постоянно вращается, создавая дополнительный звук.

«Ведение» возникает, когда подшипник располагается относительно пружины на большем расстоянии, чем требуется. Из-за этого хода педали недостаточно, что подшипник, воздействуя на пружину, полностью отжал ведущий диск. В результате при нажиме на педаль вращение продолжает передаваться на трансмиссию. Последствиями такой проблемы являются появление запаха горения в салоне, автомобиль не останавливается после выжима педали (после остановки движения).

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления

ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Замена радиатора печки ваз-2115 без снятия панели. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Ока замена сцепления. Ремонт оки ч1( замена коробки и вилку сцепления без снятия

Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска

Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.

Лада Ока 1,1л гранатовый ОкаТавр › Бортжурнал › Опять сцепление…

Давненько ничего не писал, да и хвастать особо было нечем. Но повод отписаться всё-таки появился…

В субботу неожиданно прямо перед гаражом, в который я приехал за электроинструментом, у меня сдохло сцепление. Т.е. просто педаль стала ниже и сцепление перестало выключаться, как ни дави. Подтягивание троса так же проблему не решило… Точно такая же ситуация была у меня год назад тоже где-то в январе-феврале, когда на ходу на дороге у меня вдруг перестали включаться передачи. На улице был немилосердный мороз, градусов под 30. Спасибо хоть выручил приятель, живущий недалеко — отбуксировал меня на сервис, где я оставил машину и комплект нового сцепления KRAFT, а на следующий день забрал уже собранную машину. Было, откровенно говоря, неприятно. Причина поломки — лопнувшая пружина нажимного диска.

Основные поломки

Простая конструкция сцепления на «Ока» и небольшое количество составных элементов обеспечивает узлу надежность, но срок службы его зависит от условий эксплуатации автомобиля. При аккуратной работе со сцеплением, узел способен прослужить длительный срок.

Неисправностей, которые могут возникнуть со сцеплением на «Ока» не так уж и много:

• Износ или разрушение фрикционных накладок;
• Повреждение демпферов, ступицы ведомого диска;
• Разрушение отжимной пружины;
• Износ выжимного подшипника;
• Порыв, «распушивание» троса;

Есть и другие виды неисправностей, но встречаются они очень редко.

Ведомый диск

Наиболее частой причиной необходимости проведения ремонта сцепления является критический износ фрикционных накладок ведомого диска. Сопровождается такая поломка возникновением сторонних звуков при использовании сцепления (особенно при начале движения), рывков, «пробуксовки». Теоретически для восстановления работоспособности сцепления достаточно заменить на диске фрикционы, но эта операция сейчас уже является нецелесообразной, поэтому изношенная деталь просто заменяется на новую.

При первых признаках критического износа ведомого диска, лучше сразу выполнить его замену, поскольку дальнейшая эксплуатация авто может привести к повреждениям рабочей поверхности ведущего диска, и тогда менять придется и его.

К иным поломкам ведомого диска относятся повреждения демпферов (нужны для сглаживания рывков во время начала передачи вращения), что приводит к возникновению подергиваний авто при старте с места. Также со временем могут износиться шлицы на ступице диска, с помощью которой он «садится» на вал. Встречаются эти неисправности сравнительно редко, устранение же их выполняется путем замены ведомого диска.

Пружина, подшипник

Диафрагменная отжимная пружина – элемент, входящий в конструкцию корзины. Изготовлена она из пружинистой стали и ломается редко. Но если «лепестки» ее лопнули, нарушается работа сцепления – при выжиме пружины ведущий диск отводиться с перекосом, что сопровождается неравномерным износом фрикционов, «ведением» сцепления. Заменить поврежденную пружину невозможно и ремонт сцепления в этом случае заключается в замене корзины.

Выжимной подшипник – узел не высоконагруженный, поэтому способен прослужить достаточно долго. Но со временем и он изнашивается, что сопровождается появлением характерного «шелеста» при выжиме педали сцепления. Эта деталь не ремонтропригодна и при выходе из строя просто заменяется.

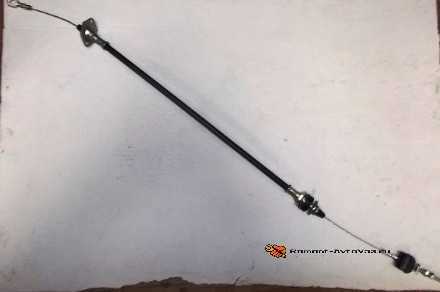

Привод

К неисправностям тросового привода относятся его порыв и «распушивание» (рвутся только несколько его нитей). При первой неисправности водитель полностью теряет управление над сцеплением – педаль сцепления провалилась и разъединить мотор с КПП не удастся.

Иногда возникает такая ситуация, когда рвутся только несколько нитей троса. Сопровождается эта проблема затрудненным ходом педали сцепления, ее подклиниванием, поскольку концы оборванных нитей цепляются за оплетку троса. Решаются все неисправности привода путем замены троса.

Добираемся до места ремонта без сцепления

Интересно, что при порванном тросе сцепления двигаться на автомобиле вполне возможно. Все передачи КПП включаются посредством синхронизаторов, которые позволяют переключать скорости даже без разъединения двигателя с трансмиссией (единственное – придется прилагать чуть больше усилие на рычаг коробки, чтобы включить скорость).

Что касается начала движения, здесь поможет нехитрый способ – на заглушенном моторе включить 2-ю передачу и затем уже запускать стартер. В результате стартер будет не только раскручивать двигатель, он еще и начнет прокручивать ведущие колеса (поскольку мотор с трансмиссией соединены). Начало движения будет сопровождаться рывками авто, но после запуска мотора они пропадут при этом авто уже будет двигаться. Но таким способом начать движение возможно только при хорошо заряженном АКБ, чтобы его энергии хватило на работу стартера под увеличенной нагрузкой. Отметим, что такой метод передвижения без сцепления можно считать аварийным и его следует использовать только для того, чтобы добраться к месту ремонта.

Очень редко встречаются и иные неисправности, которые могут повлиять на работу сцепления – изгиб или повреждение вилки, образование коррозии на направляющей подшипника (мешают узлу свободно перемещаться), повреждение рабочих поверхностей ведущего диска, маховика.

Как заменить сцепление на оке не снимая двигатель

Итак, пришло время. 40 тык км преимущественно по городу. Буксует общем. Из условий — ключи всяческие, тёплый гараж. Без ямы — но по центру углубление, в которое уложены трубы отопления. В общем ямой это назвать нельзя ни при каких условиях — т.е. приподняв (точнее, поставив колёсами на 15-сантиметровые подставки) получим то, что надо.

Подрамник — труба. Что надо снять-разобрать: правую ступичную гайку откручиваем. Ключа у меня не было (ступичного) — поэтому его заменил. головкой на 30 и болгаркой. Болгаркой отпилил торчащий кусочек гранаты, который мешает накинуть головку на гайку.

Следующее: открутить реактивную тягу коробки. Кулису не трогал — она не мешает ничуть. И там же — зловреднючий болт коробки над внутренней гранатой. Это было самое высадное, ибо подлезть можно только накидным ключом многогранным, и по чуть-чуть откручивать его, лёжа под машиной. В общем занятие ещё то. На прошлой машине я его выкрутил и больше не ставил, но об этом чуть попозже.

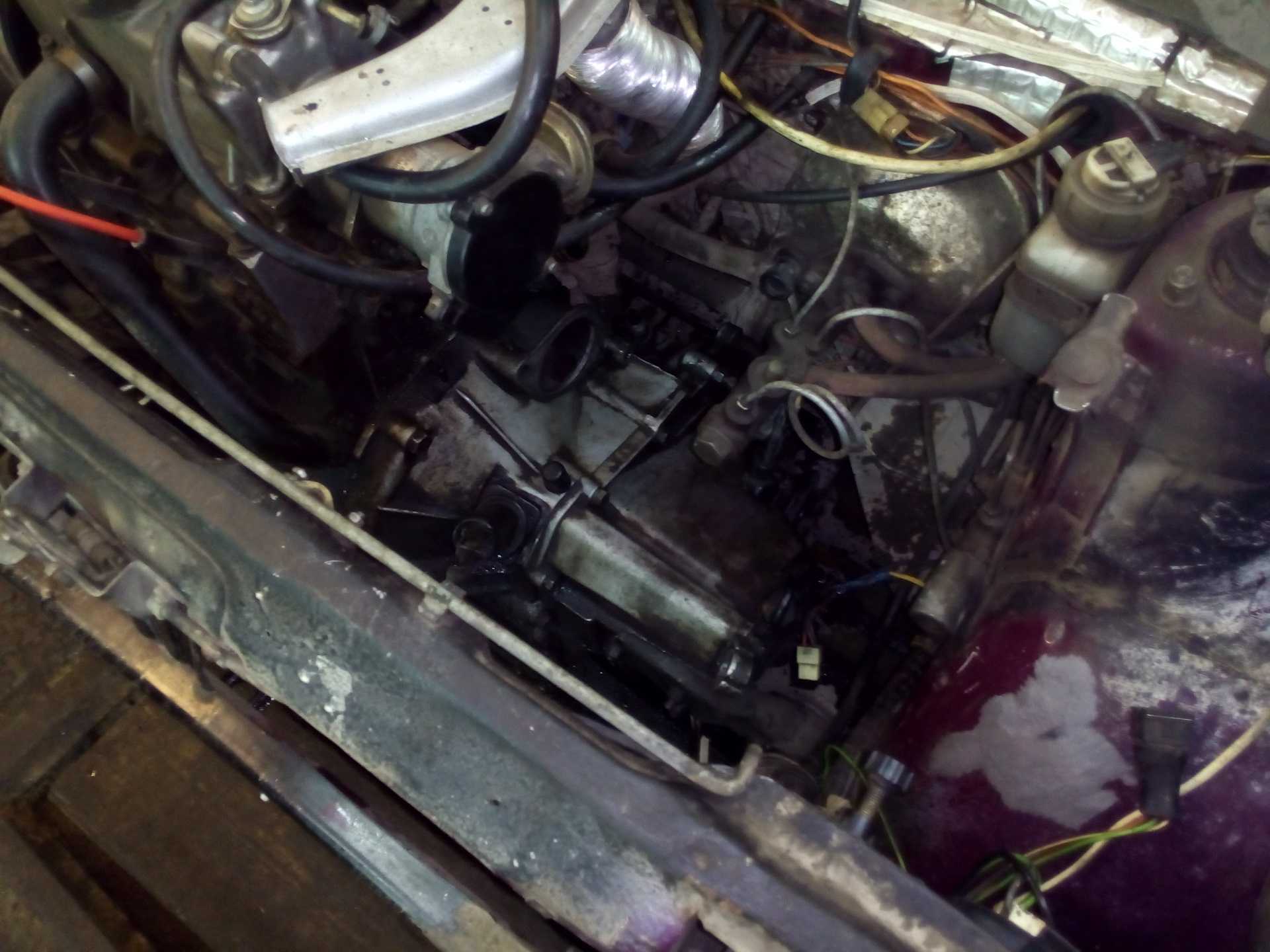

Следующая засада — это стартер. Гвоздь бы вбить конструкторам за это. У меня есть специальный «особый» упиленный доработанный ключ чтобы откручивать дальнюю гайку, но заводскую закрутку он не осилил. А головку там не хватает накинуть каких-то полмиллиметра! На болгарке упилил головку с одной стороны, чтобы стронуть гайку и после — открутил уже своим ключиком. После — доработал стартер чтобы больше не маяться — вот так:

Далее — откручиваем все болты коробки — доступ к ним уже свободный. Откручиваем кронштейн опоры от коробки! он гибкий и пожно будет подвинуть. Трос сцепления с вилки — и от коробки. В сторону. Снимаем левое колесо, откручиваем шаровую чтобы стойка могла «подвинуться» левее. И переднюю часть подрамника чтобы он чуть «провис». После этого можно оттаскивать коробку влево, подбивая правый привод. Приподняв коробку над подушкой примерно вот так:

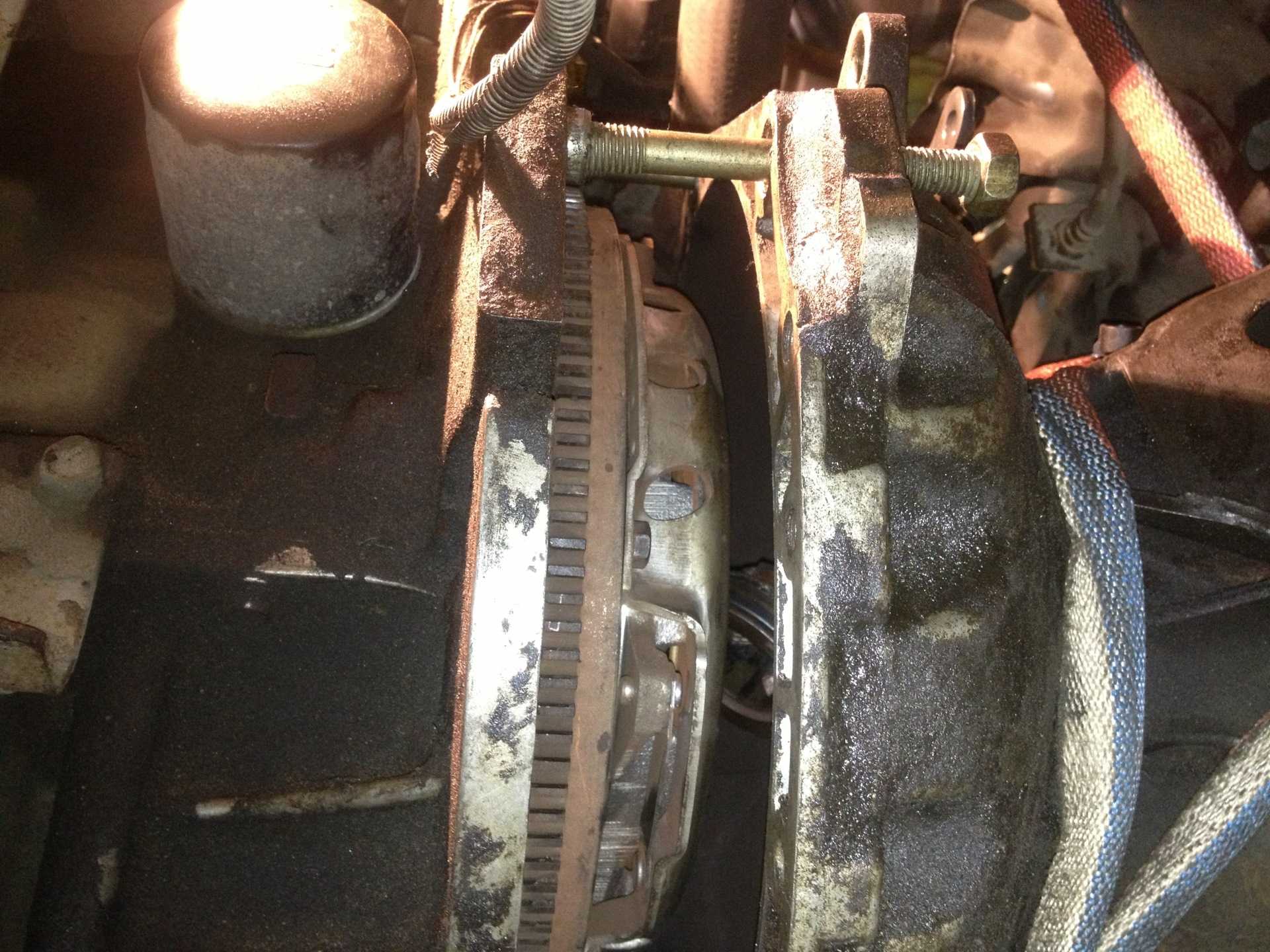

Вот через эту образовавшуюся щель прокручивая маховик снизу откручиваем корзину, откинув её по валу коробки сначала снимаем ведомый, потом корзину, и выжимной.

Собираем в обратном порядке. Центрируем ведомый диск по корзине или по выработке на маховике — по корзине имхо удобней. Затягивая понемного но с таким расчётом чтобы можно было подвинуть диск центруем, протягиваем окончательно. Собираем в обратном порядке. Самое злобное было — это задний болтик над гранатой. Ибо у меня коробка не села на вторую бобышку (как раз с этим болтиком) и пришлось её притягивать именно этим болтом — т.е. не только его выкручивать, но и закручивать обратно.

Ну и.. сравнение заводского сцепления и валео:

Заводское: пробег 38 тык, преимущественно в городе. Бережная эксплуатация и всё такое.

Запил по центру — от заклёпок, ибо на буксующем пришлось ещё ездить около 3 недель. Причём ведомый диск сносился неравномерно — со стороны корзины просто вхлам, а на стороны маховика ему ещё издить и ездить — 0.3-0.4 мм до заклёпок.

Вот — снимок корзины Валео (неподдельного), с пробегом в 50 тык (было снято и поменяно в профилактических целях и оставлено до лучших времён)

На нажимной плите нет даже следов. износа. То, что она пробежное видно на лапках пружины — там где выжимной опирается.

Источник

Как все работает

Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

Перв. вал КПП проходит через специальную направляющую, закрепленную в картере. На этой направляющей размещен выжимной подшипник, взаимодействующий с вилкой, второй конец которой соединен с приводным тросом.

Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.

Для начала движения, водителю необходимо после включения скорости на КПП (при выжатом сцеплении) отпускать педаль плавно. При этом ведущий диск зажмет ведомый не сразу, и трение между ними будет возрастать постепенно (поначалу диски между собой будут проскальзывать), но по мере нарастания трения передача вращения будет увеличиваться, что обеспечивает «мягкий» старт без рывков.

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Замена выжимного подшипника нива шевроле

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

• Не включается сцепление;
• Педаль не возвращается в обратное положение;
• наблюдается буксировка;
• ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины; Снимите автомобильные колеса; Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй. Проблемы со сцеплением: учимся определять и устранять

Проблемы со сцеплением: учимся определять и устранять

Снимаем коробку передач и переходим к замене элементов сцепления. Снимите корзину, закрепленную на маховике с помощью болтиков. Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть. Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Аккуратно обращайтесь со своим транспортным средством; Начинайте движение автомобиля без пробуксирования, плавно и осторожно; Постоянно следите за состоянием сцепления авто; Применяйте исключительно высококачественные запчасти для своего транспортного средства; Регулярно проходите техническое обслуживание в автомобильных сервисных центрах. https://www.youtube.com/embed/fUBITIoO9Aw

Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку

Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку

Регулировка узла

«Пробуксовка» и «ведение» устраняются путем регулировки сцепления. Отрегулировать положение подшипника несложно и все можно сделать своими руками. Для выполнения этой операции потребуется всего лишь линейка (на 20-25 см) и два ключа на 10.

Технология регулировка такая:

• Берем линейку и упираем ее в пол возле педали сцепления (так, чтобы измерительный инструмент располагался перпендикулярно площадке педали). Делаем пометку на линейке по уровню положения площадки;
• Не убирая линейку выжимаем педаль до упора;

• Делаем вторую пометку (тоже по уровню положения педали);
• Высчитываем расстояние между метками (при правильно отрегулированном сцеплении расстояние между ними должно составлять 110 мм, допускается погрешность в 5 мм);
• Если расстояние не соответствует, корректируем его путем откручивания-закручивания регулировочных гаек, установленных на концевике троса в месте его соединения с вилкой (искать их следует в подкапотном пространстве в районе расположения КПП).

Проверку и регулировку сцепления следует проводить не только при «пробуксовке» или «ведении». В процессе работы фрикционные накладки поверхности стираются, и толщина диска меняется, что влияет на расстояние между подшипником и пружиной. Поэтому следует периодически проверять и корректировать положение педали.

Замена сцепления на Оке

Перед началом работ отсоедините аккумулятор и слейте масло из коробки. Без него будет проще, но процедуру можно и не проводить, при аккуратном демонтаже не потеряете ни капли масла. Снимать коробку нужно в любом случае, без этого не обойтись. Удобнее всего проводить ремонт на яме, эстакаде или подъемнике. Впрочем, если хотя бы небольшой трамплин будет, то можно выполнить снятие.

Первым делом передок автомобиля поднимаем, устанавливаем на подставки и снимаем колеса. Нужно снять ШРУСы с коробки передач, для этого выкручиваем шаровые опоры

Обратите внимание на то, что гранаты необходимо вынимать по одной. Сняли сначала одну, на ее место установили заглушку, только после этого принимайтесь за снятие второй

В противном случае вас ожидает неприятность – шестерни дифференциала упадут в корпус коробки

Придется разбирать ее и терять много времени на сборку шестерен

В противном случае вас ожидает неприятность – шестерни дифференциала упадут в корпус коробки. Придется разбирать ее и терять много времени на сборку шестерен.

Когда снимете коробку, можно приступить и к замене деталей блока сцепления. Во-первых, снимаем корзину, которая крепится к маховику при помощи шести болтов. Заметьте, после извлечения эти болты повторно устанавливать запрещено. В корзине стоит ведомый диск. Заменять эффективнее всего все детали, тогда точно не ошибетесь. Не забывайте, что после установки дисков не нужно сразу же затягивать болты крепления, сперва требуется центровка. И не забудьте про выжимной подшипник. Мелочь, но если начнет гудеть, то сами себя ругать будете за то, что не поменяли его. Звук, прямо скажем, не из приятных.

ВАЗ 11113 Ока

Здесь вы сможете присмотреть полную техническую характеристику автомобиля ВАЗ 11113 Ока. Также подобраны фотографии и видео записи автомобиля ВАЗ 11113 Ока. ремонт и тюнинг авто. Цены на автомобиль б/у. Отзывы автовладельцев автомобиля ВАЗ 11113 Ока. Краш тест автомобиля ВАЗ 11113 Ока .

Технические характеристики автомобиля ВАЗ 11113 Ока

• Страна производитель автомобиля — Россия
• Тип кузова — хэтчбек
• Привод — передний
• Количество мест в авто — 4
• Коробка передач — механическая 4-х и 5-ступенчатая
• Мощность генератора — 800 Вт

• Максимальная скорость авто — 130 км/ч
• Время разгона автомобиля с 0 до 100 км/ч -за 30 с.

• Тип двигателя — бензиновый
• Объем двигателя — 0,7 и 1,0 л
• Мощность двигателя — 29, 33 и 53 л.c.

• Длина авто — 3200 мм
• Ширина авто — 1420 мм
• Высота авто — 1400 мм
• Вес авто — 645 кг
• Грузоподъемность — 340 кг

• Расход топлива в городском цикле -6 литров на 100 км
• Расход топлива в смешанном цикле -4 литра на 100 км
• Марка топлива — АИ-91 — АИ-93
