«Пробуксовка», «ведение»
Одно из важных условий нормальной работы сцепления – положение выжимного подшипника относительно отжимной пружины. При отпущенной педали подшипник не должен соприкасаться к пружине, при этом во время нажатия на педаль – давить на нее с необходимым усилием, чтобы отвести ведущий диск. Неправильное положение подшипника приводит к двум наиболее распространенным проблемам со сцеплением – «пробуксовке» и «ведению».
Сцепление «буксует» в том случае, когда подшипник даже при отпущенной педали поджимает пружину, из-за чего ведущий диск не до конца зажимает ведомый. В результате не достигается нужная сила трения между поверхностями и при нагрузке диски проскальзывают. Сопровождается такая проблема снижением тяги авто, появлением специфического запаха в салоне (при проскальзывании фрикционные накладки «горят»), повышенной шумностью при работе мотора (подшипник постоянно вращается, создавая дополнительный звук.
«Ведение» возникает, когда подшипник располагается относительно пружины на большем расстоянии, чем требуется. Из-за этого хода педали недостаточно, что подшипник, воздействуя на пружину, полностью отжал ведущий диск. В результате при нажиме на педаль вращение продолжает передаваться на трансмиссию. Последствиями такой проблемы являются появление запаха горения в салоне, автомобиль не останавливается после выжима педали (после остановки движения).
Основная информация
Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.
Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.
Самостоятельная диагностика
Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.
ЖМАКАЙ НЕ ПОЖАЛЕЕШЬ! ?ПОДПИСАТЬСЯ? БУДУ РАД НОВЫМ ПОДПИСЧИКАМ,ЛАЙКАМ И ДИЗЛАЙКАМ))
Замена диска сцепления на автомобиле ОКА Через верх
Хитрости замены диска сцепления на автомобиле ОКА Вы узнаете из данного видео!
Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:
- Не включается сцепление;
- Педаль не возвращается в обратное положение;
- наблюдается буксировка;
- ощущается некая вибрация в момент включения сцепления.
Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.
Как заменить сцепление своими руками?
Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.
Итак, алгоритм проведения замены сцепления на автомобиле ОКА:
Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры
Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.

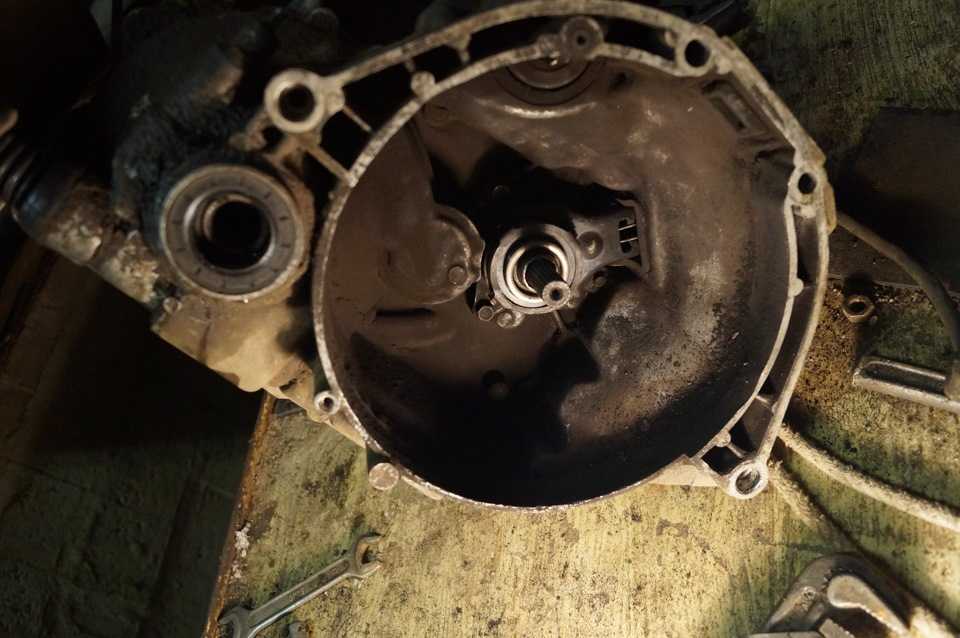

Снимаем коробку передач и переходим к замене элементов сцепления.

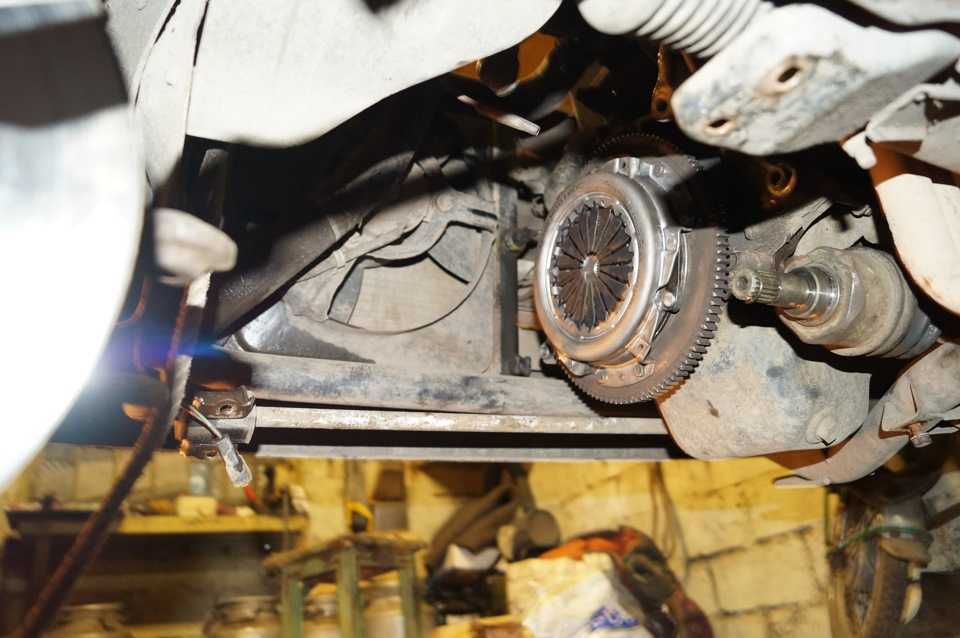

Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками

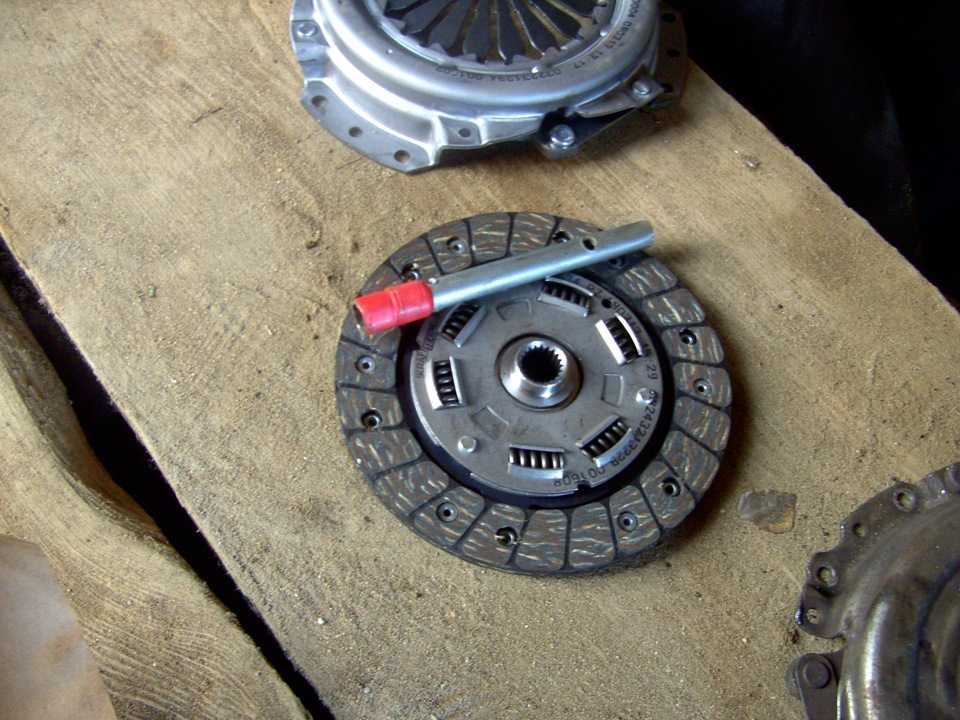

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.
Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:
Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.
Post Views:
1 480
Lada Oka Желтая › Logbook › Замена сцепления Оки.
Осенью менял сцепление. До этого не мог включить любую передачу при заведенном двигателе. Домой с работы добирался так: Глушил мотор, включал вторую, пытался выжать сцепление, заводился и так на аварийке тихим сапом, с позволения сказать — фигачил в сторону родных просторов. В подробностях уж не помню, скажу только, что ослаблял левую стойку, выкручивал ступичную гайку, снимал шаровую с со стойки, отодвигал саму стойку и вытаскивал из ступицы вал наружнего шруса. Далее раскрутил болты, крепящие КПП к мотору, снимал стартер (к слову — от 2110 на двух болтах) и поддомкратив слегка мотор — максимально отодвигал колокол КПП от мотора. Кисть руки проходила в образовавшуюся щель без особых проблем. Совсем забыл, до этого снял трос сцепления, который в дальнейшем заменил на новый, извлек вилку сцепления, которая и оказалась, собственно, виновницей моих страданий. В месте опоры вилки в болт с шаровидной головкой пошли трещины во всех направлениях. Приобрел новую вилку за 50 рупь. Вот сейчас жалею о том, что не поменял до кучи и болт опорный вилки.
Сцепление, когда менял мотор, покупал , турецкий кажется. И двух лет не отходил… Стерся бедолага.
Ну и замена прошла без сложностей. Прикрутил шестью болтами не 10 корзину к маховику, предварительно отцентровав оправкой сам диск. К слову, поскольку расстояние между мотором и колоколом все же ограничено — пришлось оправку укоротить канцелярским ножом до приемлемых размеров.
Далее — все в обратном порядке.
Ощущения: Ребят, педаль сцепухи настольно мягкая, что сначала нажав на нее — тут же выбежал смотреть, подключена ли ответная часть троса к вилке. Ощущения непередаваемые!
Когда то менял жене на Ниве сцепление — там было Валео (от шнивы ставил, маховик и гидравлическую ответку) — так вот Валео настолько мягкое, что на восьмерке оно не в пример туже… А здесь, на Оке — педаль еще мягче на порядок. Как упоминал в одной из записи — сейчас самая тугая педаль в машине — это педаль акселератора :))
Как все работает
Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

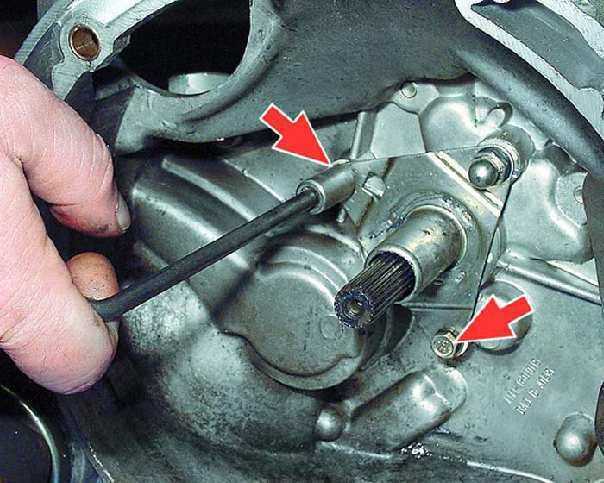

Перв. вал КПП проходит через специальную направляющую, закрепленную в картере. На этой направляющей размещен выжимной подшипник, взаимодействующий с вилкой, второй конец которой соединен с приводным тросом.
Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.
Для начала движения, водителю необходимо после включения скорости на КПП (при выжатом сцеплении) отпускать педаль плавно. При этом ведущий диск зажмет ведомый не сразу, и трение между ними будет возрастать постепенно (поначалу диски между собой будут проскальзывать), но по мере нарастания трения передача вращения будет увеличиваться, что обеспечивает «мягкий» старт без рывков.
Основная информация
Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.
Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.
Замена выжимного подшипника нива шевроле
Самостоятельная диагностика
Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.
Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:
- Не включается сцепление;
- Педаль не возвращается в обратное положение;
- наблюдается буксировка;
- ощущается некая вибрация в момент включения сцепления.
Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.
Как заменить сцепление своими руками?
Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.
Итак, алгоритм проведения замены сцепления на автомобиле ОКА:
Поднимите переднюю часть машины; Снимите автомобильные колеса; Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры
Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй. Проблемы со сцеплением: учимся определять и устранять
Проблемы со сцеплением: учимся определять и устранять
Снимаем коробку передач и переходим к замене элементов сцепления. Снимите корзину, закрепленную на маховике с помощью болтиков. Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками
Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть. Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:
Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:
Аккуратно обращайтесь со своим транспортным средством; Начинайте движение автомобиля без пробуксирования, плавно и осторожно; Постоянно следите за состоянием сцепления авто; Применяйте исключительно высококачественные запчасти для своего транспортного средства; Регулярно проходите техническое обслуживание в автомобильных сервисных центрах. https://www.youtube.com/embed/fUBITIoO9Aw
Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку
Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку
Основные поломки
Простая конструкция сцепления на «Ока» и небольшое количество составных элементов обеспечивает узлу надежность, но срок службы его зависит от условий эксплуатации автомобиля. При аккуратной работе со сцеплением, узел способен прослужить длительный срок.
Неисправностей, которые могут возникнуть со сцеплением на «Ока» не так уж и много:
- Износ или разрушение фрикционных накладок;
- Повреждение демпферов, ступицы ведомого диска;
- Разрушение отжимной пружины;
- Износ выжимного подшипника;
- Порыв, «распушивание» троса;
Есть и другие виды неисправностей, но встречаются они очень редко.
Ведомый диск

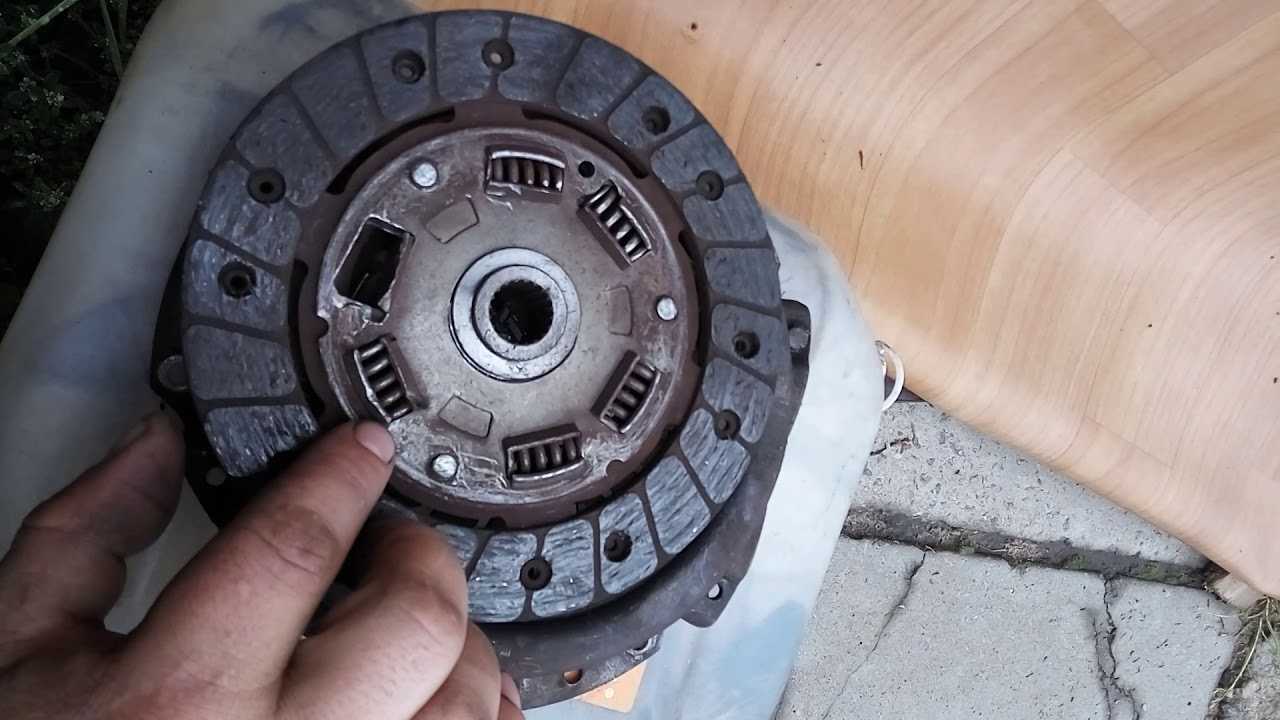

Наиболее частой причиной необходимости проведения ремонта сцепления является критический износ фрикционных накладок ведомого диска. Сопровождается такая поломка возникновением сторонних звуков при использовании сцепления (особенно при начале движения), рывков, «пробуксовки». Теоретически для восстановления работоспособности сцепления достаточно заменить на диске фрикционы, но эта операция сейчас уже является нецелесообразной, поэтому изношенная деталь просто заменяется на новую.
При первых признаках критического износа ведомого диска, лучше сразу выполнить его замену, поскольку дальнейшая эксплуатация авто может привести к повреждениям рабочей поверхности ведущего диска, и тогда менять придется и его.
К иным поломкам ведомого диска относятся повреждения демпферов (нужны для сглаживания рывков во время начала передачи вращения), что приводит к возникновению подергиваний авто при старте с места. Также со временем могут износиться шлицы на ступице диска, с помощью которой он «садится» на вал. Встречаются эти неисправности сравнительно редко, устранение же их выполняется путем замены ведомого диска.
Пружина, подшипник
Диафрагменная отжимная пружина – элемент, входящий в конструкцию корзины. Изготовлена она из пружинистой стали и ломается редко. Но если «лепестки» ее лопнули, нарушается работа сцепления – при выжиме пружины ведущий диск отводиться с перекосом, что сопровождается неравномерным износом фрикционов, «ведением» сцепления. Заменить поврежденную пружину невозможно и ремонт сцепления в этом случае заключается в замене корзины.
Выжимной подшипник – узел не высоконагруженный, поэтому способен прослужить достаточно долго. Но со временем и он изнашивается, что сопровождается появлением характерного «шелеста» при выжиме педали сцепления. Эта деталь не ремонтропригодна и при выходе из строя просто заменяется.
Привод

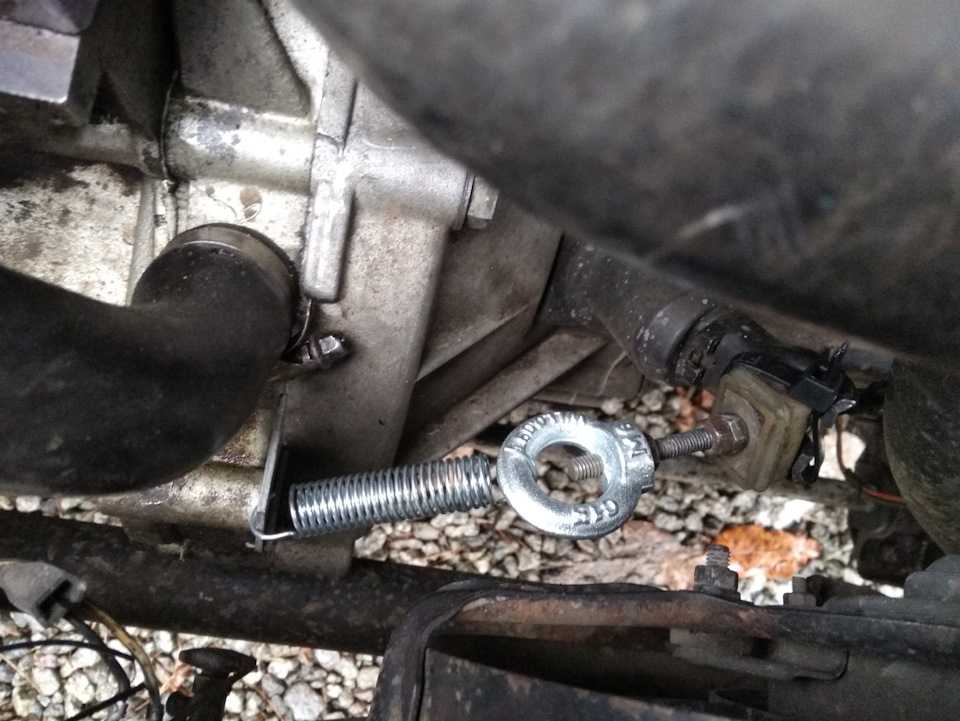

К неисправностям тросового привода относятся его порыв и «распушивание» (рвутся только несколько его нитей). При первой неисправности водитель полностью теряет управление над сцеплением – педаль сцепления провалилась и разъединить мотор с КПП не удастся.
Иногда возникает такая ситуация, когда рвутся только несколько нитей троса. Сопровождается эта проблема затрудненным ходом педали сцепления, ее подклиниванием, поскольку концы оборванных нитей цепляются за оплетку троса. Решаются все неисправности привода путем замены троса.
Добираемся до места ремонта без сцепления
Интересно, что при порванном тросе сцепления двигаться на автомобиле вполне возможно. Все передачи КПП включаются посредством синхронизаторов, которые позволяют переключать скорости даже без разъединения двигателя с трансмиссией (единственное – придется прилагать чуть больше усилие на рычаг коробки, чтобы включить скорость).
Что касается начала движения, здесь поможет нехитрый способ – на заглушенном моторе включить 2-ю передачу и затем уже запускать стартер. В результате стартер будет не только раскручивать двигатель, он еще и начнет прокручивать ведущие колеса (поскольку мотор с трансмиссией соединены). Начало движения будет сопровождаться рывками авто, но после запуска мотора они пропадут при этом авто уже будет двигаться. Но таким способом начать движение возможно только при хорошо заряженном АКБ, чтобы его энергии хватило на работу стартера под увеличенной нагрузкой. Отметим, что такой метод передвижения без сцепления можно считать аварийным и его следует использовать только для того, чтобы добраться к месту ремонта.
Очень редко встречаются и иные неисправности, которые могут повлиять на работу сцепления – изгиб или повреждение вилки, образование коррозии на направляющей подшипника (мешают узлу свободно перемещаться), повреждение рабочих поверхностей ведущего диска, маховика.
Регулировка узла
«Пробуксовка» и «ведение» устраняются путем регулировки сцепления. Отрегулировать положение подшипника несложно и все можно сделать своими руками. Для выполнения этой операции потребуется всего лишь линейка (на 20-25 см) и два ключа на 10.
Технология регулировка такая:
- Берем линейку и упираем ее в пол возле педали сцепления (так, чтобы измерительный инструмент располагался перпендикулярно площадке педали). Делаем пометку на линейке по уровню положения площадки;
- Не убирая линейку выжимаем педаль до упора;
- Делаем вторую пометку (тоже по уровню положения педали);
- Высчитываем расстояние между метками (при правильно отрегулированном сцеплении расстояние между ними должно составлять 110 мм, допускается погрешность в 5 мм);

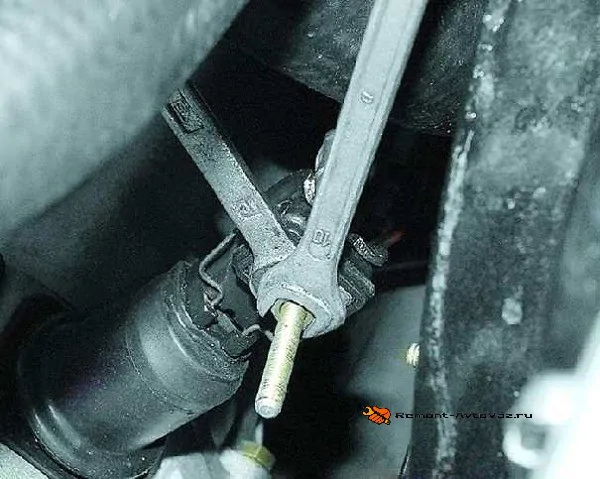

- Если расстояние не соответствует, корректируем его путем откручивания-закручивания регулировочных гаек, установленных на концевике троса в месте его соединения с вилкой (искать их следует в подкапотном пространстве в районе расположения КПП).
Проверку и регулировку сцепления следует проводить не только при «пробуксовке» или «ведении». В процессе работы фрикционные накладки поверхности стираются, и толщина диска меняется, что влияет на расстояние между подшипником и пружиной. Поэтому следует периодически проверять и корректировать положение педали.
Демонтаж старого сцепления
Перед началом демонтажа старого сцепления необходимо убедиться, что автомобиль выключен, а ключ извлечен из зажигания. Кроме того, следует подготовить все необходимые инструменты и принадлежности.
Далее необходимо поднять автомобиль на подъемнике или использовать домкрат и подставку. Затем следует отсоединить провода от аккумулятора, чтобы исключить случайный запуск двигателя во время работы.
После этого следует разобрать детали сцепления, начав с отсоединения сцепления от маховика. Некоторые автомобили могут иметь сцепление на вилке, что требует применения специального инструмента. Затем следует отсоединить центральный палец с помощью специального устройства.
Далее следует отсоединить выжимной подшипник с помощью инструмента, а после этого можно извлечь сцепление из маховика.
В завершение демонтажа необходимо проверить состояние деталей и при необходимости заменить их
Обратите внимание на состояние маховика и выжимного подшипника. Если они имеют признаки износа или повреждения, то необходимо заменить их
Меняем сцепление
Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.
Представленная замена сцепления
ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Замена радиатора печки ваз-2115 без снятия панели. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Ока замена сцепления. Ремонт оки ч1( замена коробки и вилку сцепления без снятия
Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска
Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.
Как поменять диск сцепления на оке
У друга начало буксовать сцепление после 10тыс км. Замена в сервисе стоит 2500р., Комплект сцепления средняя цена 2300р. Было приняьо решение провести эту процедуру самостоятельно, не он не я этого еще сами не делали.
Угрохали на все про всё 6 часов, самое неприятное, что когда мы разобрали пол машины пошел проливной дождь, а до его дома, он планировал на ней вернуться ))))
Самым сложным оказалось, просунуть корзину и диск сцепления в образовавшуюся щель между двигателем и открученной коробкой.
Итак, пришло время. 40 тык км преимущественно по городу. Буксует общем.
Из условий — ключи всяческие, тёплый гараж. Без ямы — но по центру углубление, в которое уложены трубы отопления. В общем ямой это назвать нельзя ни при каких условиях — т.е. приподняв (точнее, поставив колёсами на 15-сантиметровые подставки) получим то, что надо.
Подрамник — труба. Что надо снять-разобрать: правую ступичную гайку откручиваем. Ключа у меня не было (ступичного) — поэтому его заменил. головкой на 30 и болгаркой. Болгаркой отпилил торчащий кусочек гранаты, который мешает накинуть головку на гайку.
Следующее: открутить реактивную тягу коробки. Кулису не трогал — она не мешает ничуть. И там же — зловреднючий болт коробки над внутренней гранатой. Это было самое высадное, ибо подлезть можно только накидным ключом многогранным, и по чуть-чуть откручивать его, лёжа под машиной. В общем занятие ещё то. На прошлой машине я его выкрутил и больше не ставил, но об этом чуть попозже.
Инструкция по замене сцепления ВАЗ Ока своими руками
|
Снимаем диск сцепления. Для этого необходимо произвести следующие действия:
Проверьте исправность диска сцепления. Для этого необходимо:
Установите диск сцепления. Для этого необходимо:
Автор Иванов А.И. |
Ремонт автомобиля Ока своими руками, в частности замена сцепления Ока своими руками может производиться не только на СТО, но и в домашних условиях собственноручно.Еще статьи на эту тему:
