Последствия демонтажа адсорбера

Определённая часть автомобилистов считает, что любые мероприятия, направленные на улучшение экологии автомобиля, отрицательно сказываются на эксплуатационных характеристиках силового агрегата. В частности, под такую критику попал и адсорбер, необходимость наличия которого, действительно, обусловлена требованиями экостандартов. Пессимисты утверждают, что это устройство не просто бесполезное, оно вредное, поскольку вместо экономии топлива даёт перерасход, вместо улучшения динамики – снижение приёмистости мотора и т. д.

В результате просто демонтируют устройство (или электромагнитный клапан). Насколько оправданы подобные действия, есть ли в них логика? С точки зрения влияния на работу двигателя – при исправном адсорбере оно практически нулевое, поскольку практически не влияет на работу топливной системы в части подачи бензина к мотору. Достигается ли при этом экономия? Теоретически – да, хотя и незначительно, поскольку часть бензина не испаряется, а возвращается в бензобак.

На практике проверить это достаточно трудно, особенно в количественных показателях. А если верить отзывам автовладельцев, то позитивные материалы встречаются намного реже отрицательных, хотя степень доверия к ним намного больше. В любом случае не следует ожидать от адсорбера какого-то чуда, особенно касательно экономии горючего. Честно говоря, и экологический вклад вряд ли можно назвать ощутимым, особенно по сравнению с функционированием каталитического нейтрализатора.

Что же касается заявлений о вреде устройства, они выглядят безосновательными. Вы можете убрать адсорбер и в 99% случаев не почувствуете никаких изменений в поведении двигателя. Впрочем, существует мнение, что поскольку бензиновые пары теперь конденсироваться не будут, то вы тем самым ликвидируете все искусственные препятствия на пути горючего к камере сгорания (клапана, датчики, сепаратор, фильтр).

Сама процедура отключения адсорбера состоит в добавлении на шланг, идущий от сепаратора, фильтра тонкой очистки (подходит от карбюраторных моделей ВАЗ). В этом случае бензиновые испарения благополучно будут улетать в атмосферу. При этом шланг, идущий от электромагнитного клапана, просто пережимают. Но поскольку работа адсорбера контролируется бортовым компьютером, такое изменение конструкции будет воспринято как поломка, с соответствующим загоранием Check Engine.

Чтобы убрать эту ошибку, потребуется перепрошивка ЭБУ. Из несомненных минусов такого шага можно назвать следующие: вы внесёте «посильный» вклад в ухудшение экологической обстановки. Минимальный, но всё же; в салоне может появиться запах бензина/солярки; такой же запах будет чувствоваться и рядом с машиной, но далеко не очевидно.

Есть и достоинства, которые также отмечены многими пользователями: когда адсорбер расположен в моторном отсеке, если его убрать, освобождается немало дефицитного пространства, ведь сама банка с активированным углём имеет солидные размеры; неустойчивая работа силового агрегата в режиме ХХ, как правило, пропадает; отпадает необходимость в замене вышедшего из строя клапана или других компонентов устройства. Идти на поводу доморощенных экспертов или придерживаться рекомендаций автопроизводителей – решать вам, но, если вы действительно принадлежите к той категории населения, которая неравнодушна к общемировым проблемам, включая экологические, топливный адсорбер будет полезным и даже необходимым элементом конструкции автомобиля.

Замена сепаратора

Из-за того, что сепаратор представляет собой обычный бачок (чаще всего пластиковый), пытаться починить его подручными средствами вряд-ли стоит — ввиду высокой текучести бензина проблема может остаться, а время на ремонт окажется истраченным впустую. Именно поэтому самым лучшим вариантом в данной ситуации является замена (тем более, что новый сепаратор паров стоит совсем недорого).

Для замены этого устройства потребуется следующий комплект инструментов:

• отвертка с крестообразным шлицем;
• ключ на 8;
• ключ на 10;
• трещотка;
• головка на 13.

Замена сепаратора

Сама замена сепаратора выполняется в следующем порядке:

1. Установить машину на яму или эстакаду.
2. Включить ручной тормоз.
3. Снять облицовку заднего бампера.
4. Отогнуть правую сторону обивки внутри багажника.
5. Выкрутить при помощи ключа на 10 гайку фиксации щитка сепаратора.
6. Снять пробку топливного бака.
7. При помощи отвертки ослабить крепление хомутика в месте подключения наливного шланга к трубке в нижней части автомобиля.
8. Снять шланг с наливной трубки.
9. При помощи головки на 13 выкрутить гайку фиксации хомута, прижимающего наливную трубку к кузову.
10. При помощи той же головки выкрутить крепеж кронштейна наливной трубы.

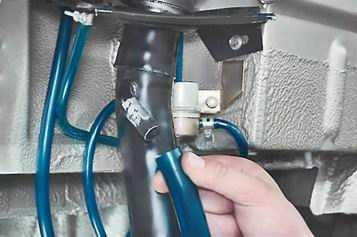

11. Ослабить хомутик, удерживающий шланг вентиляции бензобака на штуцере наливной трубки.
12. Снять шланг системы вентиляции со штуцера.

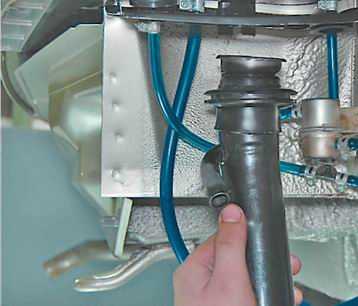

13. Вынуть наливную трубку из сепаратора.
14. Снять уплотнительное кольцо с места соединения щитка сепаратора и трубки.
15. Выкрутить болт, крепящий щиток сепаратора к кузову авто (потребуется ключ на 8).
16. Отвести щиток сепаратора и сепаратор в сторону.
17. Ослабить хомутик, фиксирующий шланг сепаратора.
18. Снять шланг сепаратора со штуцера.
19. Снять старый сепаратор.

Новый сепаратор паров бензобака следует устанавливать в точно таком же порядке, но в обратной последовательности.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Система улавливания паров бензобака

Практически в каждой современной автомашине бензобак имеет встроенную систему вентиляции (по другому называемую системой улавливания паров).

Она включает в себя такие элементы, как:

• сепаратор;
• соединительные трубки;
• двухходовой клапан.

Главное назначение этой системы — поддержание стабильного давления внутри бака и улавливание паров, образующихся в нем при сильной тряске, вибрации либо в жаркую погоду, когда топливо внутри начинает расширяться и испаряться. Отсутствие подобной вентиляции могло бы привести к тому, что бензобак под действием избыточного давления паров попросту бы раздулся и деформировался.

Действует система улавливания топливных паров следующим образом:

• при нагреве или вибрации в баке образуются пары бензина;
• благодаря своей летучести, они поднимаются вверх и попадают внутрь двух дренажных трубок, идущих от бака к сепаратору;
• попадая внутрь сепаратора, они конденсируются, превращаясь в капли жидкости, и стекают обратно в бензобак;
• избыточные пары, не успевшие конденсироваться (например, в очень жаркую погоду) попадают из сепаратора в двухходовой клапан и сбрасываются в атмосферу.

принцип работы, устройство, схема и типичные поломки

Все эти неисправности можно исправить. Не стоит сразу бежать в ближайший магазин. Замена бензонасоса ВАЗ-2114 обойдется от 2000 рублей при покупке целого модуля или же 1000 рублей при приобретении только насоса. Среди причин также может быть предохранитель, реле, ненадежно закрепленная масса, электромотор, контакты.

Система давления

Насос, как известно, нужен для создания давления в топливной системе. Чтобы поставить правильный диагноз или же вовсе исключить насос, придется выполнить замеры давления. Итак, нормальное давление на холостом ходу – 2,6 атмосфер, при включенном зажигании – от 3, без трубки регулятора – 3,3, с пережатым сливом – 7. При нажатии на педаль газа нормальное давление будет составлять от 3 до 2,5 а class=»aligncenter» width=»600″ height=»382″Замеры делаются в этих состояниях с манометром, диапазон которого небольшой. Под капотом находится штуцер, к нему прикрепляется манометр.

Если при включении зажигания стрелка манометра находится около нуля, значит, сломан регулятор давления. При давлении на газ стрелка около нуля – неисправен бензонасос. Когда она плавно ползет вверх, стоит взглянуть, в каком состоянии фильтр бензонасоса ВАЗ-2114.

Контакты электропроводки

На прибор приходит три провода. Это положительный шнур, соответственно, отрицательный и провод датчик уровня топлива. Одна из причин, по которой насос отказывается работать – нарушение питания. После давления стоит проверить контакты.

Сделать это можно при помощи лампочки. Ее закрепляют на проводах и крепят к внешнему разъему насоса. После включения зажигания лампочка должна моргнуть. Если все равно не работает, следует проверить внутренние контакты.

Если же при тестировании внешних контактов лампа не загоралась, тогда по очереди подключают отрицательный и положительный контакты, которые отключены от насоса, к массе на приборе, а затем к реле бензонасоса ВАЗ-2114. Когда минусовой контакт подключен к массе и лампочка моргнула – контакт неисправен. Если нет – не работает плюсовой контакт. Если контакт находится на реле, а лампа загорелась, тогда стоит проверить проводку от насоса до реле.

Электромотор

Для проверки понадобится все та же лампочка. Провода ее закрепляют на одну из клемм мотора и включают зажигание. Если лампочка загорелась и потухла, тогда необходимо заменить электромотор.

Масса

Если с контактами все в порядке, то следует проверить, в каком состоянии масса.

Она может быть не слишком надежно закреплена. Крепится она в районе ручного тормоза, под торпедо. Для проверки и ремонта убирают пластиковую часть под ручным тормозом, снимают напольное покрытие. Затем зачищают и крепко соединяют массу с насосом.

Реле

Там, где находится масса, расположено и реле. В идеальной ситуации в момент зажигания данный элемент за несколько секунд запускает насос и отключается. Если уровень давления нормальный, а реле работает неправильно, тогда нужно снять переднюю панель, которая закрывает контакты звука. Со стороны пассажира можно увидеть три прибора. Самый нижний — это и есть реле. Если при повороте ключа реле щелкает, значит, оно работает. В противном случае лучше его заменить. Это недорого.

Предохранитель

Это заключительный этап диагностики.

Для тех, кто не знает, где предохранитель бензонасоса ВАЗ-2114 находится, расположен он там же, где и реле. Увидеть его можно из салона. Добираться до него лучше всего через капот.

Итак, под капотом, возле ветрового стекла находится ящик. Его необходимо открыть и отыскать верхний предохранитель. Сила тока его 15 А. Также на нем написано, что он для топливной рампы. Если контакт предохранителя целый, значит, он жив. Если контакт не в порядке, предохранитель подлежит замене.

Вот такие типовые неисправности имеет этот узел и таким вышеописанным образом можно провести его диагностику.

загрузка…

Как очистить систему картера вентиляции на ВАЗ 2113-ВАЗ 2115?

1. В снимаются начале шланги, какие именно к вентиляции относятся картера мы уже в начале статьи говорили, вот так их снять будут нужно и внутри тряпочкой и промыть протереть (Снимаются шланги легко, хомутами они крепятся), если шланги все рекомендуем, то потресканные их сменить на новые.

2. Теперь кончик дроссельной троса заслонки от сектора дроссельного узла более, отсоедините подробно как это сделать, Вы статье в найдёте под названием: «Замена троса заслонки дроссельной», там будет пункт 1 и в нём 4 Вам, фотографии именно 2 и 3 нужна и описание к ним Затем.

3. прочтите гаечным ключом или накидным (удобней Чем, резьбу главное не сорвите), выверните болта два которые к ресиверу кронштейн троса заслонки дроссельной крепят (см. фото 1) и отложите кронштейн тросом с вместе в сторонку, чтобы не мешал он, после отверните чего две гайки которые крышку Блока Головки Цилиндров крепят (см. фото 2), снимите под находящиеся ними металлические шайбы, резиновые фото (см. втулки 3) и в завершение, снимите саму крышку с блока головки цилиндров.

Примечание! Снятые резиновые проверьте втулки, по необходимости замените на новые если порваны они будут или потеряют свою кроме, эластичность того под крышкой Головки который Блока у Вас снята, будет располагаться прокладка резиновая, она в любом случае подлежит новую на замене, даже если старая ещё по мнению вашему находиться в неплохом состоянии!

4. Как крышка только будет снята, переверните её и внутри найдёте Вы неё два болта, которые крепят маслоотделителя корпус, данные болты будет нужно фото (см. выкрутить 1) и снять корпус (см. фото 2), затем сам извлеките маслоотделитель (Мы его ранее просто называли фильтром) и промойте все его сетки помощи при бензина хорошенько, а так же крышку промойте ГБЦ от налипшей на неё грязи, ну и всё, обратно можете ставить маслоотделитель на своё место, но при только установке, сориентируйте его так, это как на фото 3 и 4 показано чуть ниже.

Как проверять клапан адсорбера, снятый с авто

Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

Схема топливной системы

Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113), срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

Схема и устройство двигателя

Общий вид двигателя

Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Система улавливания паров бензина

610 Google+

Система улавливания паров бензина устройство.

При эксплуатации автомобиля в его топливном баке скапливаются пары бензина. Для предотвращения попадания паров в атмосферу применяется система улавливания паров бензина. Основным элементом этой системы является адсорбирующий фильтр (адсорбер). Кроме того в систему входят сепаратор, аварийный блокировочный (гравитационный) клапан, предохранительный клапан и двухходовой клапан бензобака. Сепаратор служит для отделения паров от бензина и предотвращает попадание топлива в адсорбер при полностью заправленном баке и возможном расширении топлива.

Для предотвращения вытекания топлива при опрокидывании автомобиля система улавливания паров бензина оборудована аварийным блокировочным клапаном. При отклонении этого клапана от вертикали на величину больше 90 гр., происходит его закрытие.

При длительной работе двигателя на холостых оборотах в баке и системе улавливания паров появляется большое разряжение. Это может привести к деформации бака и элементов системы. Для предотвращения этого служит предохранительный клапан, который в этом случае сообщает систему с атмосферой, для выравнивания давлений.

Двухходовой клапан служит для соединения и отсоединения топливного бака от адсорбера при различных режимах работы системы.

Двигатель заглушен.

Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке. Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.

Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.

Работа после пуска двигателя.

После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак.Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр. С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.

Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 02/10/2011″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Определяем возможную поломку

Мы разобрались зачем нужен адсорбер, теперь определимся с признаками, свидетельствующими о его поломке. Учитывая качество топлива, на заправках нашей родины, данная деталь загрязняется часто, как и выходит из строя.

Любую неисправность данного механизма легко определить, по очевидным признакам:

Поломка поглотителя – то что у этого механизма вашего авто возникли проблемы, можно определить услышав шипение во время открывания бака, оно свидетельствует, о накоплении избыточного количества паров бензина.

В баке появляется излишнее давление, когда вы открываете крышку, есть момент, когда площадь контакта с внешней средой маленькая, а давление быстро «сбрасывается» через нее, и бак «шипит», аналогично бутылке с газировкой.

Адсорбер при поломке часто снимают вовсе, как это сделать рассмотрим ниже, но лишних деталей в машине нет, об этом стоит помнить. Если не хочется удалять и потрошить ЭБУ, можно попробовать исправить все самостоятельно. В комплекте абсорбции слабейшим местом является клапан ваз 2114.

Перед ремонтом, необходимо удостоверится, что проблема именно тут:

1. Плоской отверткой на крышке мотора открутить фиксатор (будьте осторожны, фиксатор пластиковый, ломать его не стоит), после чего очень бережно снять хомуты.
2. Снимаем деталь и продуваем клапан. Если воздух не проходит, то клапан работоспособен, а поломка в другом месте, если же воздух проходит сквозь клапан, то вы нашли проблему.

Поломка клапана, кроме нестабильных холостых оборотов вскоре «подарит» вам CheckEngine и существенно возросший расход.

Основные неисправности адсорбера

К примеру, о неисправности адсорбера может свидетельствовать чрезмерное давление в баке автомобиля. Объяснить это просто – пары накапливаются, а уходить им попросту некуда. Неисправность проявляется себя шипящими звуками во время откручивания крышки.

Второй показатель поломки – плавание оборотов машины на холостых оборотах. Такое явление бывает реже и причин намного больше, чем просто неисправность адсорбера, но упускать его из вида все-таки не стоит.

В упомянутых выше случаях лучший выход – это просто заменить старое устройство и установить новый адсорбер. Тем более что на выполнение работы уйдет не больше 10-15 минут.

Многие не знают, где находится адсорбер. Но здесь все просто. Открывайте капот и отыщите небольшое устройство в форме цилиндра, расположенное в левом нижнем углу подкапотного пространства.

Адсорбер – лишь на первый взгляд незначительный элемент вашего автомобиля. На самом деле он выполняет важные функции и способен сэкономить личный бюджет.

Следовательно, при наличии неисправности не затягивайте с заменой клапана адсорбера или самого устройства. Удачной дороги и конечно же без поломок.

Сегодня, мы постараемся ответить на наиболее популярные вопросы, связанные с адсорбером, для того чтобы вы узнали, что это, для чего нужно и как работает адсорбер топливной системы

. В качестве примера мы возьмем ВАЗ 2110.

В качестве абсорбента, который впитывает углеводородные испарения выступает уголь, которым наполняют резервуар адсорбера. Откуда берутся пары? Пары, как уже было сказано выше, выделяет бензин из-за нагревания топлива и постоянного взбалтывания во время движения пары поднимаются вверх, затем, через отверстие в горловине бака поступают в сепаратор. В сепараторе пары конденсируются и стекают обратно в бак, а часть газов, не успевшая перейти из газообразного состояния в жидкое или попросту говоря стать конденсатом, поступает по паропроводу в гравитационный клапан и непосредственно в адсорбер, которые он нейтрализует при помощи активированного угля. Процесс этот происходит в момент, когда мотор не работает.

Если же двигатель работает, система управления путем открытия электромагнитного клапана выполняет продувку адсорбера, после чего вредные пары вместе с воздухом выбрасываются во впускную трубу, где они сжигаются.

Польза от такой системы двойная, т. к. прежде всего не происходит загрязнения атмосферы вредными испарениями, кроме того, происходит экономия топлива, поскольку, бензин не испаряется, а возвращается через сепаратор в бак.

Процедура снятия

1. Первым делом нужно будет снять задний бампер.
2. Отверткой ослабляем хомут крепления трубки к патрубку заливной трубы.
3. Снимаем трубку с патрубка.
4. Теперь нужно ослабить затяжку хомута шланга заливной горловины.
5. При помощи ключа на 10 откручиваем 2 гайки крепления заливной трубы к кузову и разрезаем хомут крепления пластмассовой трубки к заливной трубе.
6. Снимаем шланг с заливной трубы.
7. Откручиваем и снимаем пробку заливной горловины.
8. Достаем заливную трубку из щитка.
9. При помощи ключа на 10 откручиваем болт крепления щитка сепаратора.
10. Достаем кронштейн из-под щитка.
11. Затем нужно отогнуть правую обивку багажного отделения.
12. При помощи ключа на 10 откручиваем гайку шпильки крепления щитка сепаратора.
13. Достаем шпильку из отверстия и достаем сепаратор из ниши кузова.
14. ослабляем затяжку двух хомутов и отсоединяем две трубки от сепаратора и снимаем сепаратор.
15. Устанавливаем сепаратор на место в обратном порядке.

Видео по теме:

https://youtube.com/watch?v=Kkbt31qUXhg

Иногда автолюбитель может заметить, что рядом с лючком бензобака появляются влажные пятна топлива, причем возникать они могут как при полном баке, так и при низком уровне горючего в нем. В подавляющем большинстве случае виноват в этом сепаратор ваз 2114, вышедший из строя. Сегодня мы расскажем о том, что он из себя представляет, где установлен и как заменить его на новый.

Устройство сепаратора топлива ВАЗ 2115 инжектор

Устройство сепаратора топлива включает в себя следующие основные элементы:

• Корпус: представляет собой металлическую емкость с отверстиями для входа и выхода топлива.
• Фильтр: расположен внутри корпуса и выполнен из специального материала с маленькими порами, которые задерживают нежелательные примеси.
• Отводящая трубка: используется для удаления отфильтрованных нежелательных примесей.

Принцип работы сепаратора топлива основан на силе тяжести и силе сопротивления. При подаче топлива в сепаратор оно проходит через фильтр, где задерживаются все воздушные примеси и мелкие частицы. Очищенное топливо поступает в инжектор, а нежелательные примеси собираются внизу корпуса сепаратора.

Система питания двигателя ВАЗ 2115 инжектор требует чистого топлива для эффективной работы. Сепаратор топлива играет важную роль в поддержании чистоты топлива и защите инжектора от повреждений. Регулярная замена и обслуживание сепаратора позволит предотвратить преждевременную поломку и увеличить срок службы системы питания.

Конструкция сепаратора

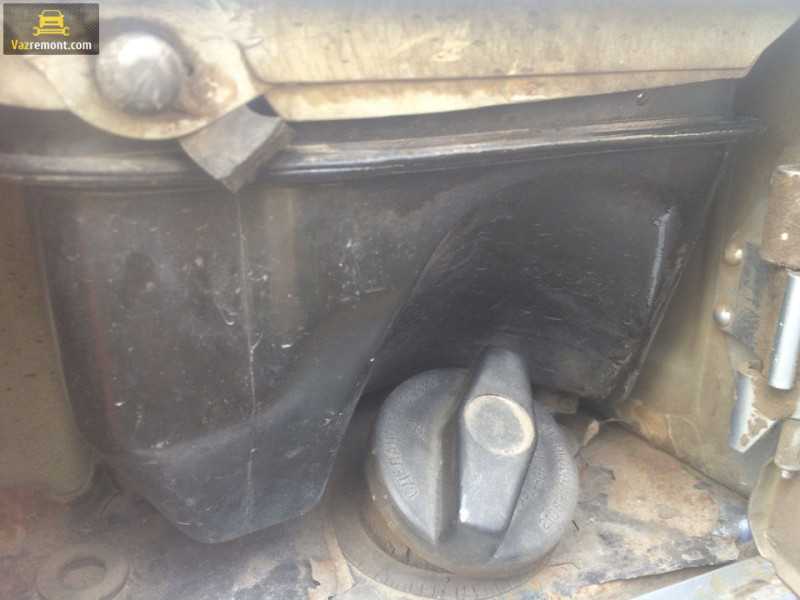

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

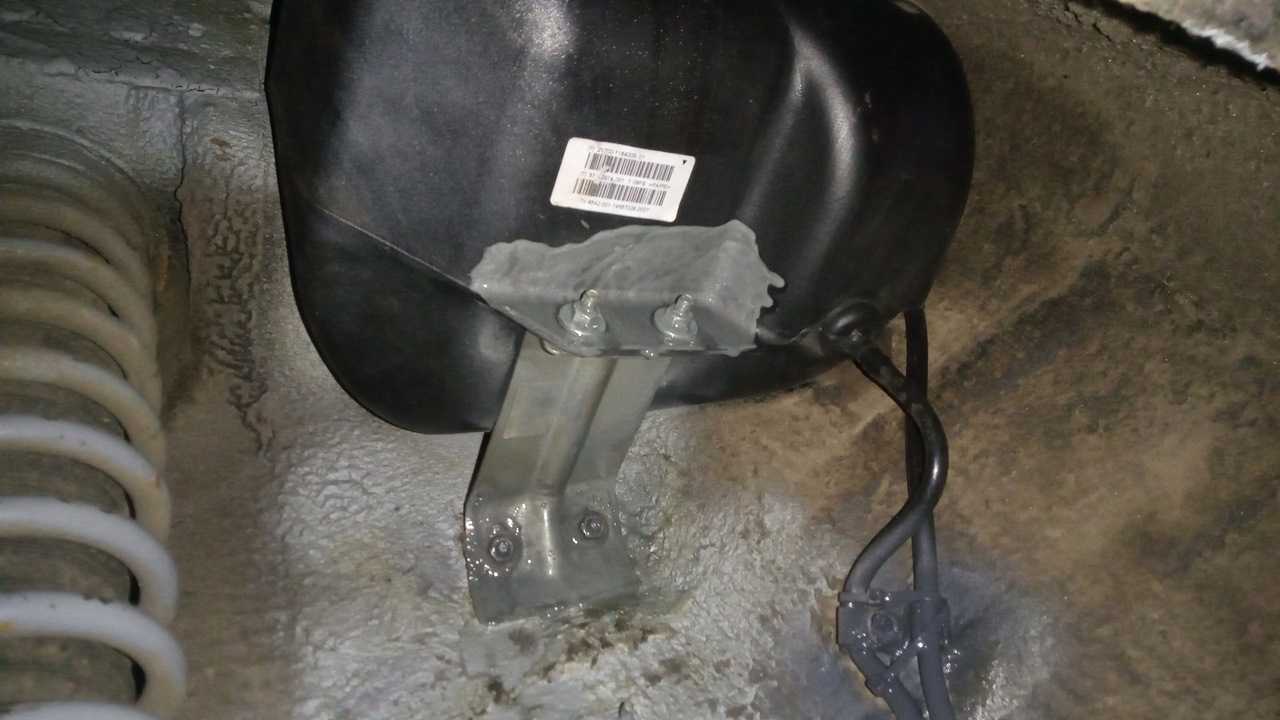

Расположение сепаратора ваз 2114

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

• запах топлива внутри салона;
• запах топлива около автомашины (при этом с момента заправки прошло много времени);
• пятна бензина около горловины бака;
• капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.
