Замена левого шруса и сопутсвующих деталей (часть 1)

Замена пыльников шарниров приводного вала Рено Симбол — Renault Symbol (Символ)

Случилось то, что я никак не ожидал и никогда не встречал в своей практике: Грешил на свою самоделку при замене сальника штока выбора передач. Залез под машину и увидел картину, которой очень удивился: Делать нечего — нужно разбирать левую полуось. Снимаем защиту Защита откручивается ключем на 2.

Сливаем масло с коробки Пробка слива указана стрелкой 3. Ослабляем гайку крепления штока амортизатора к кузову Гайка штока амортизатора 4. Откручиваем тормозной суппорт и подвязываем его повыше.

Откручиваем крепление амортизатора и отводим его в сторону Крепление амортизатора 7. Снимаем рулевой наконечник Рулевой наконечник С ним у меня возникла проблема — прошлый раз, когда я его менял, сам конус намазал смазкой ЦИАТИМ для того, как я предполагал, чтобы потом было легче снять.

Но не тут-то было: Пришлось наконечник снять вместе с поворотным кулаком, выточить гайку на него и выбить кувалдой. Для ремонта отпилил часть шпильки и заменил пыльник на ВАЗовский от Кстати, пыльник не я порвал, а он порвался под верхним обжимным хомутом, так что проверяйте у себя. При снятии поворотного наконечника считайте количество витков.

Старый пыльник рядом 8. Откручиваем болт крепления клемного соединения шаровой опоры к кулаку. Потом вбиваем клин и монтировкой оттягиваем рычаг вниз. При вбивании клина повредил пыльник шаровой опоры, поставил ВАЗовский. Болт крепления шаровой 9. Снимаем поворотный кулак вместе со ступицей. Откручиваем три болта крепления внутреннего пыльника к коробке и снимаем полуось. Все, полуось у нас в руках.

До этого, почитав литературу, боялся, что у меня полуось не разборная со ШРУСом. А нет, повезло, машина с года, а не разборные поллуоси, вроде бы, ставили до г. Подшипник просился на замену — гудел. Два вывода — нужно тянуть с определенным усилием и установленный до этого подшипник FAG FAG долго не проходил сейчас у меня на однометре , оригинальные подшипники, в среднем, ходят или из-за перетяга, или из-за не сильно высокого качества.

Было решено менять только ШРУС, а не саму полуось, по двум причинам — дешевле и заводская полуось лучше сбалансирована. Полез в Интернет, смотреть что по чем. И тут меня ждал неприятный сюрприз: Для обтяжки пыльников приобрел винтовые хомуты NORMA Почистил посадочное место, натянул комплектный пыльник с винтовым хомутом.

Дальше стал забивать с помощью молотка ШРУС, предварительно накрутив старую ступинчатую гайку. И тут случилась неприятность — срезало стопорное кольцо Как я благодарил мысленно итальянцев, что поставили в комплект ШРУСа запасное.

Теперь, призвав на помощь отца, который легонько быль по ШРУСу, я в это время поправлял новое кольцо. Не с первой попытки удалось посадить ШРУС не угробив кольцо. Дальше набив в пыльник смазки смазка Renault 77 11 , в основном в ребра, зажал все хомутами винтовыми и обдув термоусадкой выступающие части, получил такую картину Также было принято решение заменить внутренний пыльник вместе с сальником-подшипником, поскольку старый пыльник уже был в паутине мелких трещин.

Вопрос-ответ:

Какой инструмент потребуется для установки наружного шруса на Рено Симбол 1?

Для установки наружного шруса на Рено Симбол 1 вам понадобятся следующие инструменты: гаечный ключ, отвертка, молоток, отрезной инструмент, специальный ключ для снятия шруса. Также рекомендуется иметь поддерживающий стаканчик или приспособление для фиксации шруса.

Какие особенности имеет установка наружного шруса на Рено Симбол 1?

Установка наружного шруса на Рено Симбол 1 является достаточно сложной процедурой, требующей определенных навыков и инструментов. Для начала необходимо поднять автомобиль и снять соответствующее колесо. Затем нужно отсоединить шрус от шарнира и аккуратно установить новый шрус. После этого необходимо проверить его надежность и убедиться, что все соединения крепко затянуты

Также важно смазать шрус смазкой, чтобы обеспечить гладкую работу шарнира

Какая цена установки наружного шруса на Рено Симбол 1?

Цена установки наружного шруса на Рено Симбол 1 может варьироваться в зависимости от места и условий проведения работ. В среднем, стоимость установки наружного шруса на Рено Симбол 1 составляет около 3000-5000 рублей. Однако, для получения точной информации о цене следует обратиться к специалистам автосервиса или дилерскому центру.

Как часто нужно менять наружный шрус на Рено Симбол 1?

Частота замены наружного шруса на Рено Симбол 1 зависит от множества факторов, включая условия эксплуатации автомобиля и качество устанавливаемых запчастей. В среднем, рекомендуется менять наружный шрус каждые 100 000 — 150 000 километров пробега. Однако, регулярный осмотр и обслуживание шруса могут помочь выявить проблемы заранее и предотвратить его поломку.

Опыт эксплуатации Renault Symbol: надёжно, дёшево, сердито

Мы тебя слепили из того, что Clio

История появления на рынке Симбола довольно занимательна: по сути это – Renault Clio второго поколения, которому в Турции решили приварить багажник только для того, чтобы получить более престижный, по мнению жителей развивающихся стран, седан. Поэтому задняя часть автомобиля кажется чемоданом, приклеенным к постороннему хэтчбеку. Однако вопросы дизайна разработчики, судя во внешности автомобиля, полностью проигнорировали, поставив целью сделать что-то похожее ценой на Logan, а присутствием хотя бы минимального комфорта – на Clio. Получился достаточно интересный конёк-горбунок, с такой же неоднозначной внешностью, но на очень неплохой В-платформе, используемой на Renault Clio, Logan, Modus (у нас, к сожалению, не прижился: цену буржуи загнули слишком высокую) и Nissan Micra и Note

Информации о происхождении и использовании этой платформы много, и мы на этом заострять внимание не будем. Отметим, что наша сегодняшняя машина – 2004 года выпуска, то есть, до рестайлинга 2008 года, после которого внешность автомобиля изменилась настолько, что уже не вызывала у особо буйных эстетов желание взять молоток и придать ему более приличную форму

Рестайлинг хоть и значительно затронул Симбол внешне, но сохранил его суть: недорогой седан, отличающийся достаточно высокой надёжностью и полным отсутствием хотя бы малой толики харизмы.

Мнение автовладельца

На сегодня пробег составляет 60 тысяч. За это время из внепланового ремонта были заменены пружины, катушка зажигания и протёкший рабочий тормозной цилиндр. Для 11 лет эксплуатации – очень даже неплохо. Итак, что отмечает хозяин по системам. Мотор надёжен и предсказуем, прост в обслуживании. Метки для установки ремня ГРМ находятся прямо на ремне, что при замене не даёт ошибиться ни на зуб.

Субъективное мнение

И всё же эти мелочи сливаются в большое пятно на репутации Симбола, делая его каким-то незаконченным.

Вся машина даёт ощущение своеобразной добротности.

За помощь при подготовке материала выражаем благодарность автосервису G-Energy Racing Service .

Разъединяем шлицевой вал и ступицу

Как видите, снять ШРУС удалось

По внутреннему элементу ШРУСа через брусок ударяют молотком. Разъединить его с осью по-другому не получится.

Монтаж новой гранаты и пыльника

Устанавливая новый ШРУС, сначала оденьте пыльник. Не забудьте и о стопорном кольце – лучше, если оно будет новым. Полость ШРУСа перед установкой заполняют специальной смазкой.

Подготовка к монтажу

Монтаж нельзя будет выполнить, не используя молоток и брусок. Такова реальность.

Если ШРУС уже закреплён, надо обжать хомут на пыльнике. Но сначала можно добавить ещё чуть-чуть смазки.

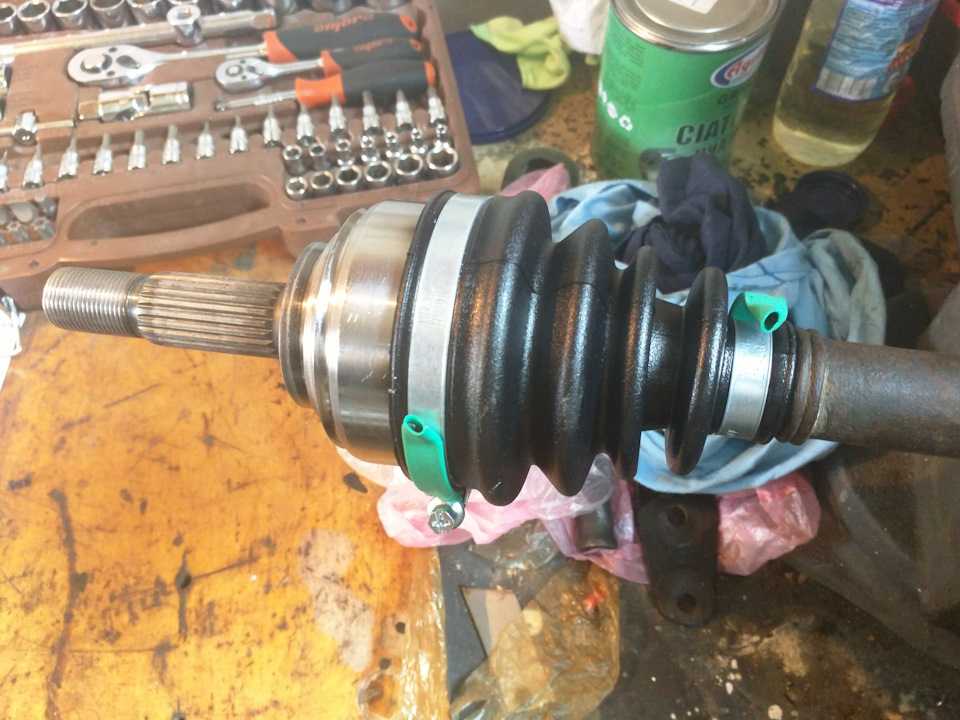

Здесь пыльник установлен и закреплён

Получается, в ремкомплекте должен присутствовать не только ШРУС.

Важность установки наружного шруса

На нашем автомобиле Рено Симбол 1 наружный шрус – это одна из самых важных деталей, которая отвечает за передачу движения от привода к колесу. Шрусы нуждаются в регулярной проверке и при необходимости замене, чтобы обеспечивать безопасность и комфортное вождение.

Вот несколько причин, почему важно установить наружный шрус:

Защита передней подвески и привода

Наружный шрус помогает защитить переднюю подвеску автомобиля от ударов и вибраций, которые воздействуют на колесо

Он является важной составляющей привода, который передает движение от коробки передач к ведущим колесам. Поэтому, установка качественного наружного шруса поможет предотвратить поломки и повреждения привода и подвески

Обеспечение надежности движения

Наружный шрус влияет на надежность и безопасность движения автомобиля. Если шрус изношен или поврежден, это может привести к ухудшению управляемости и стабильности автомобиля на дороге. При установке нового наружного шруса вы обеспечите надежность и безопасность движения вашего автомобиля.

Повышение срока службы колесного привода

Колесный привод — это одна из самых нагруженных систем автомобиля. Наружный шрус является одной из ключевых деталей колесного привода, и его правильная установка поможет продлить срок службы всей системы. Замена наружного шруса вовремя поможет избежать дорогих ремонтов и серьезных поломок.

В итоге, установка наружного шруса на Рено Симбол 1 является важной процедурой, которая обеспечивает надежность, безопасность и долговечность вашего автомобиля. При появлении признаков износа или повреждений наружного шруса, рекомендуется обратиться в сервисный центр для его замены или ремонта

Замена левого привода

Стал хрустеть на поворотах левый привод. Дожидаться пока развалиться не стал и заказал новый. Узнав цену оригинала — 19т.р., я подумал что и Metelli за 3,8т.р. вполне подойдет :))). Заморачиваться с заменой гранаты не стал.

После снятия старого привода обнаружил, что его уже кто-то снимал, и под манжетой была прижата грязь, но вроде бы ничего не подтекало.

На пробеге 212т.км. порвался наружный пыльник. Подшипник на внутреннем пыльнике стал немного сопливить.

Renault Symbol, 2008

Комментарии 12

А привода же разные по зубьям идут, как подобрал нужный?

На стаом приводе 21 шлиц снаружи, подобрал по оригинальному каталогу (по модели) в Автодоке.

Как узнал сколько шлицов то? Снимал считал потрм обратно собирал?

Да, снял ступицу и посчитал, чтобы проверить каталожные данные (на всякий случай). С каталогом совпало :).Кстати, подшипник в сальнике со стороны коробки начал подтекать. Пока не критично, но неприятно. В следующий раз нужно будет привод брать получше.

В общем эту фирму не советуешь)

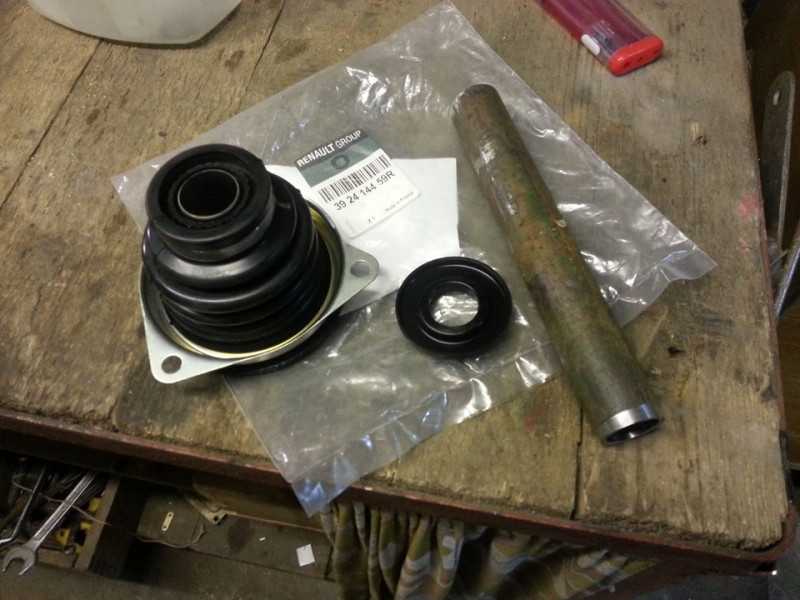

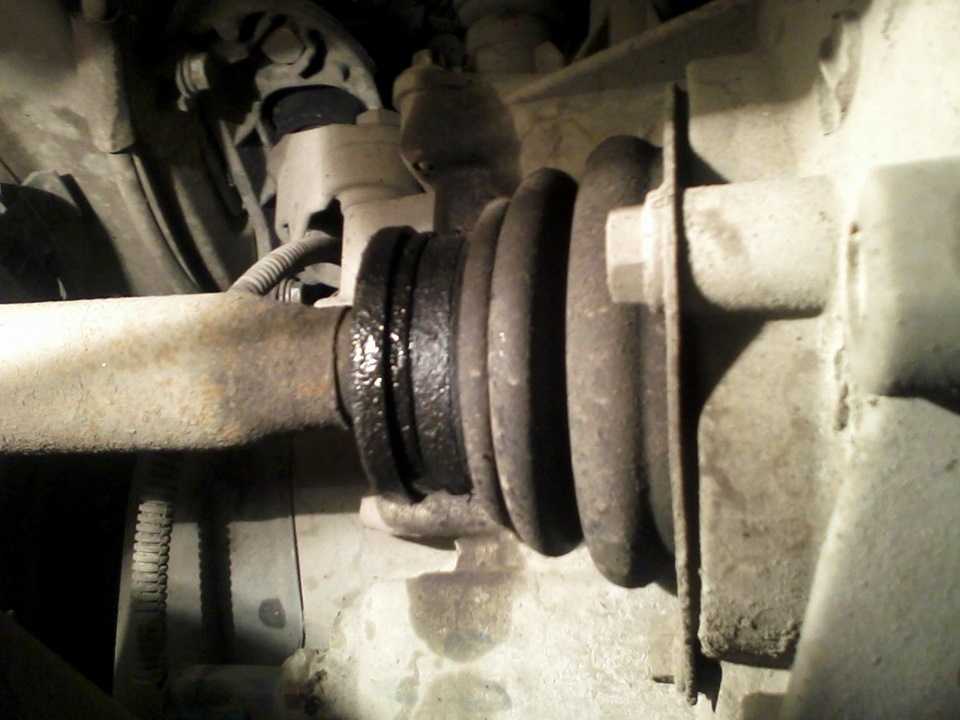

хочется спросить. пыльник на 3 болтах является и сальником-вторым? почему спрашиваю? со мной 3 человека возрасте спорили мол сальник там один он же и подшипник. а эта гармонь черная не может держать масло кпп. я им в ответ а куда девалось масло — смотрят на меня и все ровно на своем)))))

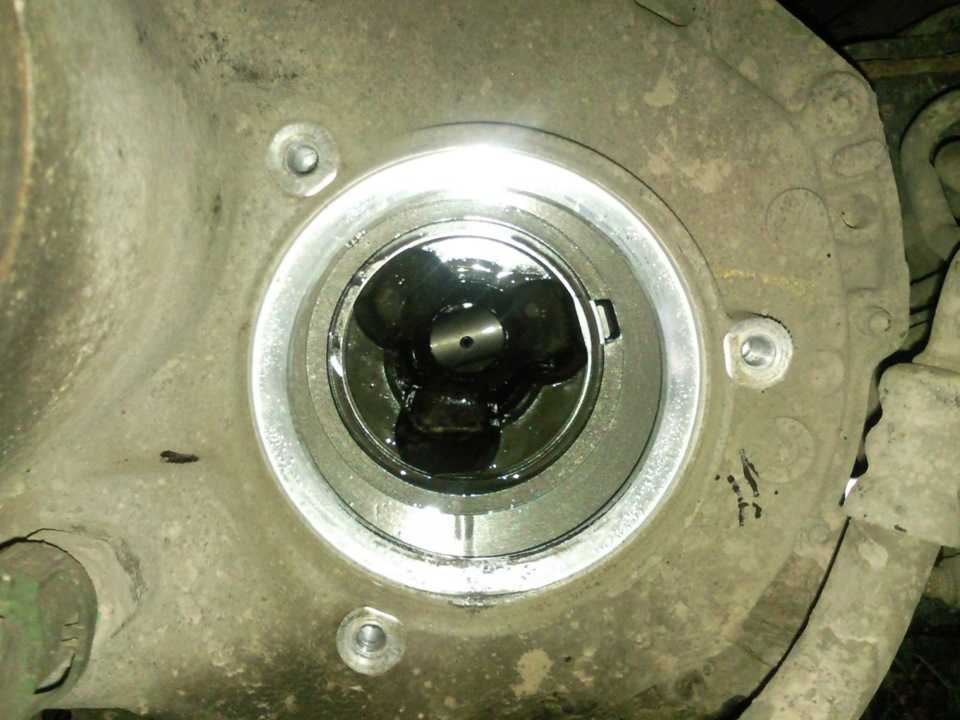

этот резиновый пыльник держит все масло в КПП В коробке 3 литра масла Других сальников там нет ( именно с этой стороны)

В сальнике не только подшипник держит масло, но и сам сальник(баян) тоже.

Привет-будь добр а почему меняешь?у меня в субботу была поломка в дороге — тишина-глушь и ни кавоо. пыльник на трех болтах порвался масло убежало. ука нет такого пыльника поблизости. ток в Новосибирске. дотащили до деревни там камазовский нашел. поставил. 500км проехал полет нормальный! вот такого плана 110рублей

10.2 Замена резиновых защитных чехлов ШРУСов приводных валов

Замена резиновых защитных чехлов ШРУСов приводных валов

Чехол наружного ШРУСа

Установка нового защитного чехла

1. Установка на чехол наружного ШРУСа кольца из твердой пластмассы.

2. Надевание защитного чехла производится после посадки на цапфу вала новой пластмассовой втулки (показана стрелкой).

3. Посадка внутренней стороны чехла на пластмассовую втулку.

4. Посадка нового стопорного кольца крепления ШРУСа в свою канавку на цапфе приводного вала.

5. Посадка ШРУСа на цапфу вала (удостоверьтесь в надежности фиксации сборки стопорным кольцом).

6. Набивка ШРУСа смазкой из рем-набора (смазка выдавливается внутрь шарнира при одновременном вращении последнего); закончив, посадите на сборку шарнира наружный край защитного чехла (уплотнительный буртик чехла должен попасть в канавку на поверхности наружной секции ШРУСа).

7. Фиксация защитного чехла наружной бандажной лентой при помощи крюка и плоскогубцев (проследите за полнотой выбирания слабины).

Плавают обороты рено премиум dci 420
Как отключить электроручник на ситроен с5
Как открыть капот пежо 307
Рено лагуна 2 не видит ключ карту
Пежо 3008 жрет масло причина

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

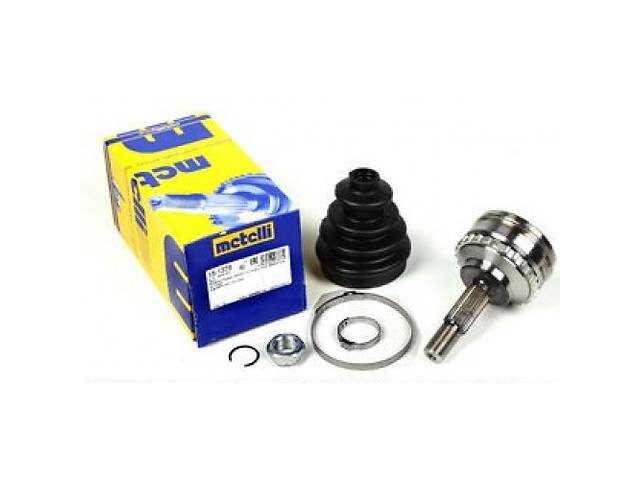

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

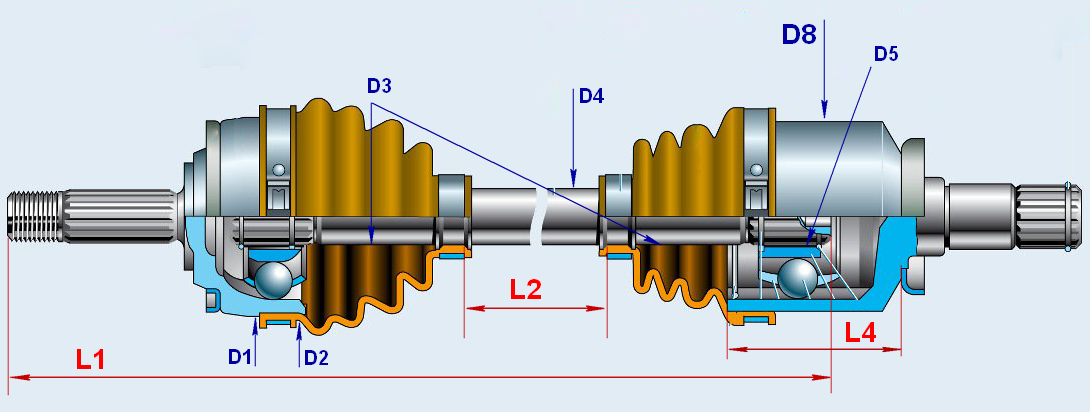

ШРУС состоит из таких основных элементов:

внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как заменить ШРУС своими руками

Для замены шарниров вам понадобятся следующие инструменты, детали и материалы:

новый ШРУС;
молибденовая смазка;
новая гайка крепления наружного шарнира;
зубило;
новый пыльник;
выколотка;
молоток;
набор гаечных ключей;
съемник для шаровых и рулевых тяг;
баллонный ключ;
монтировка;
домкрат и подпорка.

Выполнить работу в одиночку трудно. Поэтому попросите друга помочь вам.

Подробная инструкция по замене ШРУСа

Алгоритм действий по замене и ремонту ШРУСа своими руками выглядит так:

поставьте машину на смотровую яму и включите ручник.
ослабьте болты крепления переднего колеса;
поднимите машину домкратом и установите на подпорку;
открутите болты и снимите переднее колесо;
помощник должен нажать тормоз, чтобы предотвратить проворачивание колеса;
полностью выкрутите гайку, удерживающую полуось;
открутите гайку с пальца шаровой опоры;
отстыкуйте шаровую опору, вынув палец из поворотного кулака;
очистите приводной вал;
ослабив хомуты, сдвиньте пыльники ШРУСа вдоль вала;
открутите гайку крепления шарнира рулевой тяги к поворотному кулаку;
отстыкуйте тягу от поворотного кулака;
потяните на себя ступицу колеса, чтобы она снялась со шлицов полуоси;
извлеките внутренний шарнир из КПП, используя монтировку (чтобы не порвать сальник, не вставляйте ее глубоко);

снимите стопорное кольцо с полуоси;
выколоткой сбить шарнир с приводного вала.

Если ШРУС не изношен, а забит грязью в результате разрыва пыльника, его можно восстановить. Для этого нужно промыть деталь бензином, чтобы удалить грязь и смазку. После этого чистые шлицы и шарики нужно смазать молибденовой смазкой.

Установка шарниров производится в последовательности, обратной снятию. При сборке внутреннего шарнира нужно не забыть поставить пластиковую заглушку на конец вала. Шлицы внутреннего ШРУСа должны быть плотно вставлены в полуосевую шестерню коробки передач. Для этого нужно плотно насадить его молотком через смягчающую насадку.

На машину устанавливаются новые стопорные кольца и гайка крепления полуоси. Чтобы последняя не открутилась, после затяжки необходимо загнуть ее край зубилом.

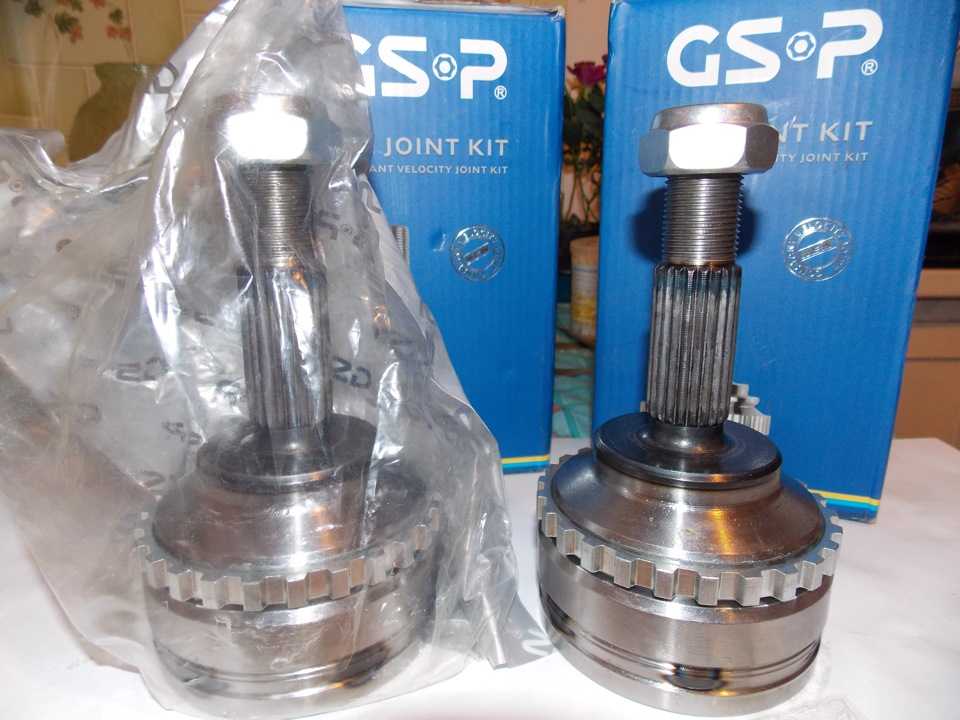

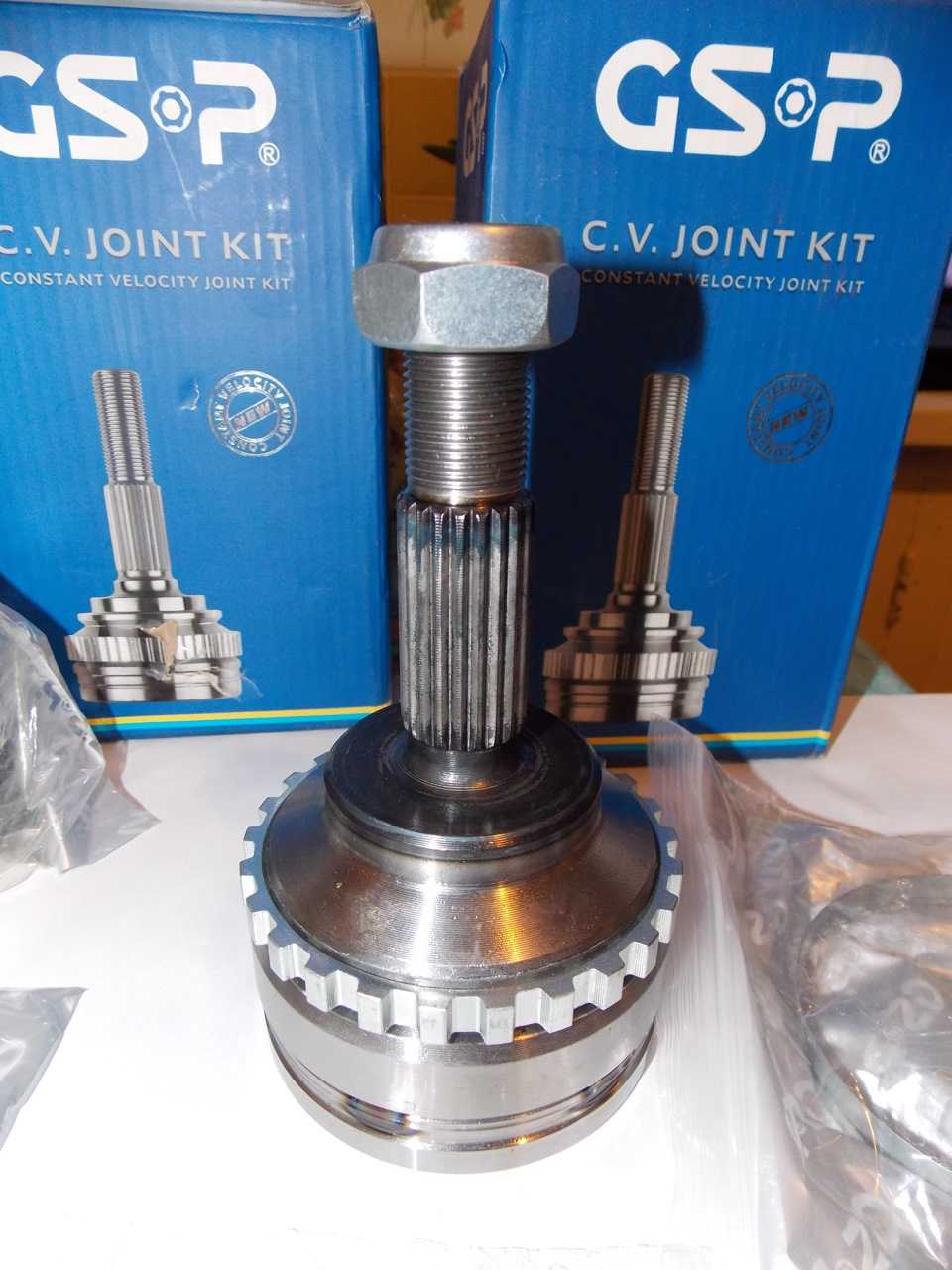

Шрус (граната) Renault Symbol

Число зубцов кольца ABS: 26
Число зубцов внутри со стороны колеса: 30
Число зубцов снаружи со стороны колеса: 21
Материал: резина
Наружный диаметр : 84.9
Диаметр прокладки : 52.2
Механически обработанный: с нарезкой / выемкой во внутренней части
Размер резьбы: M20x1.5

Число зубцов кольца ABS: 26
Число зубцов внутри со стороны колеса: 30
Число зубцов снаружи со стороны колеса: 21
Материал: резина
Наружный диаметр : 84.9
Диаметр прокладки : 52.2
Механически обработанный: с нарезкой / выемкой во внутренней части
Размер резьбы: M20x1.5

Тип соединения / сочленения: Шарнир равных угловых скоростей
Число зубцов снаружи со стороны колеса: 21
Число зубцов внутри со стороны колеса: 30
Диаметр прокладки : 52.2
Наружный диаметр : 84.9
Число зубцов кольца ABS: 26
SVHC: Не содержит веществ SVHC!

Число зубцов кольца ABS: 26
Число зубцов внутри со стороны колеса: 30
Число зубцов снаружи со стороны колеса: 21
Наружный диаметр : 84.9
Диаметр прокладки : 52.2
Механически обработанный: с нарезкой / выемкой во внутренней части

Вес : 2325
Длина : 86
Размер резьбы: M20x1,5
Число зубцов снаружи со стороны колеса: 23
Число зубцов внутри со стороны колеса: 30
Диаметр прокладки : 57
Диаметр шарнира : 84
Длина 2 : 145
Версия: 6 Balls

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Источник
