Как установить камеру заднего вида: коротко о главном
Монтаж камеры заднего вида облегчает парковку в труднодоступных местах, благодаря чему существенно повышает комфорт при эксплуатации автомобиля в городских условиях. Пакеты дополнительной комплектации на Toyota Corolla E120 не предусматривают возможность установки КЗВ, однако данное оборудование можно поставить и собственноручно. Для установки системы потребуется не более часа свободного времени, а также стандартных набор инструментов – чтобы смонтировать камеру заднего вида необходимо:
- Обесточить автомобиль, отключить «массу» от аккумулятора;
- Далее потребуется демонтировать в салоне пластик центральной панели и снять переходную рамку для магнитолы и снять левую часть пола автомобиля – это позволит добраться до магистральных кабелей;
- Снимаем обшивку багажника и добираемся до проводки, подающей напряжение на подсветку номера и устанавливаем камеру заднего вида в левый плафон подсветки. Подключение устройства рекомендуется осуществлять напрямую к АКБ, однако в случае малой энергомощности оборудования, устройство можно запитать от проводки с питанием подсветки номера;
- После установки камеры изолируем оборудование и проводим кабеля видеосвязи и питания через багажник по общему магистральному потоку в автомобиле, затем подключаем видеовыход к ГУ, а питание – на АКБ через приборную консоль.
- Теперь тестируем устройство и при необходимости калибруем расположение камеры, после чего восстанавливаем обивку в салоне и багажнике.
Также рекомендуется установить дополнительный предохранитель на пути «плюсового» провода, ведущего от АКБ, что предотвратит перегорание устройства в случае короткого замыкания.
Тойота Камри
Перед тем, как снять магнитолу на Тойота Камри, обесточиваются все системы автомобиля. Данная операция относиться ко всем маркам автотранспорта.
Далее отделяются декоративные шайбы и 2 ручки управления, путем отжатия плоской отверткой, пружин на осях этих ручек/
Передняя панель снимается, причем защелки — фиксаторы расположенные на задней панели возвращаются в исходное состояние.
Винты находящиеся возле осей ручек, откручиваются и снимаются, как и скобы их крепления.
Штатная магнитола.должна легко выйти из своего гнезда.
Не до конца вытащенную магнитолу освобождают от подключенных к ней проводки.

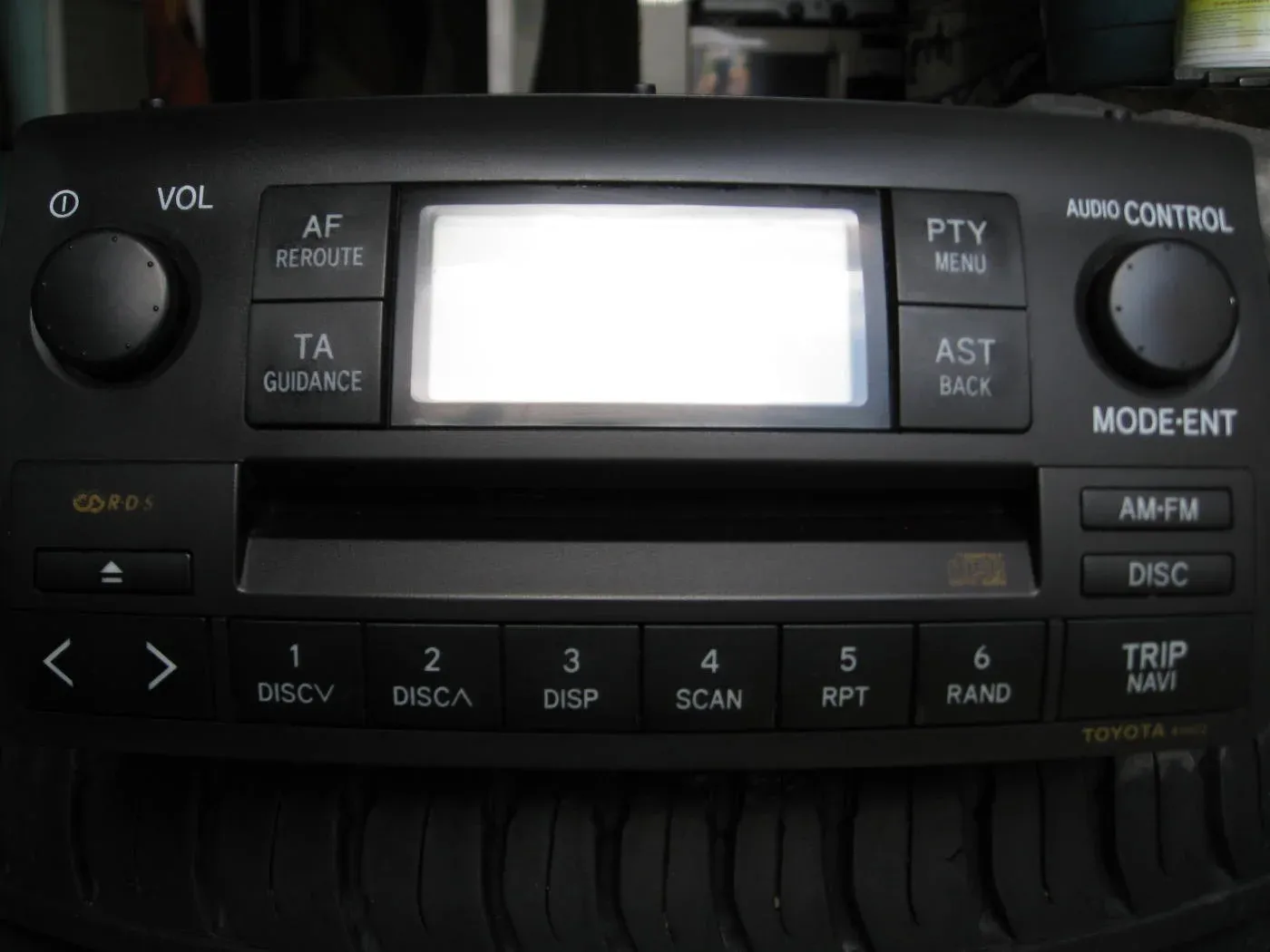

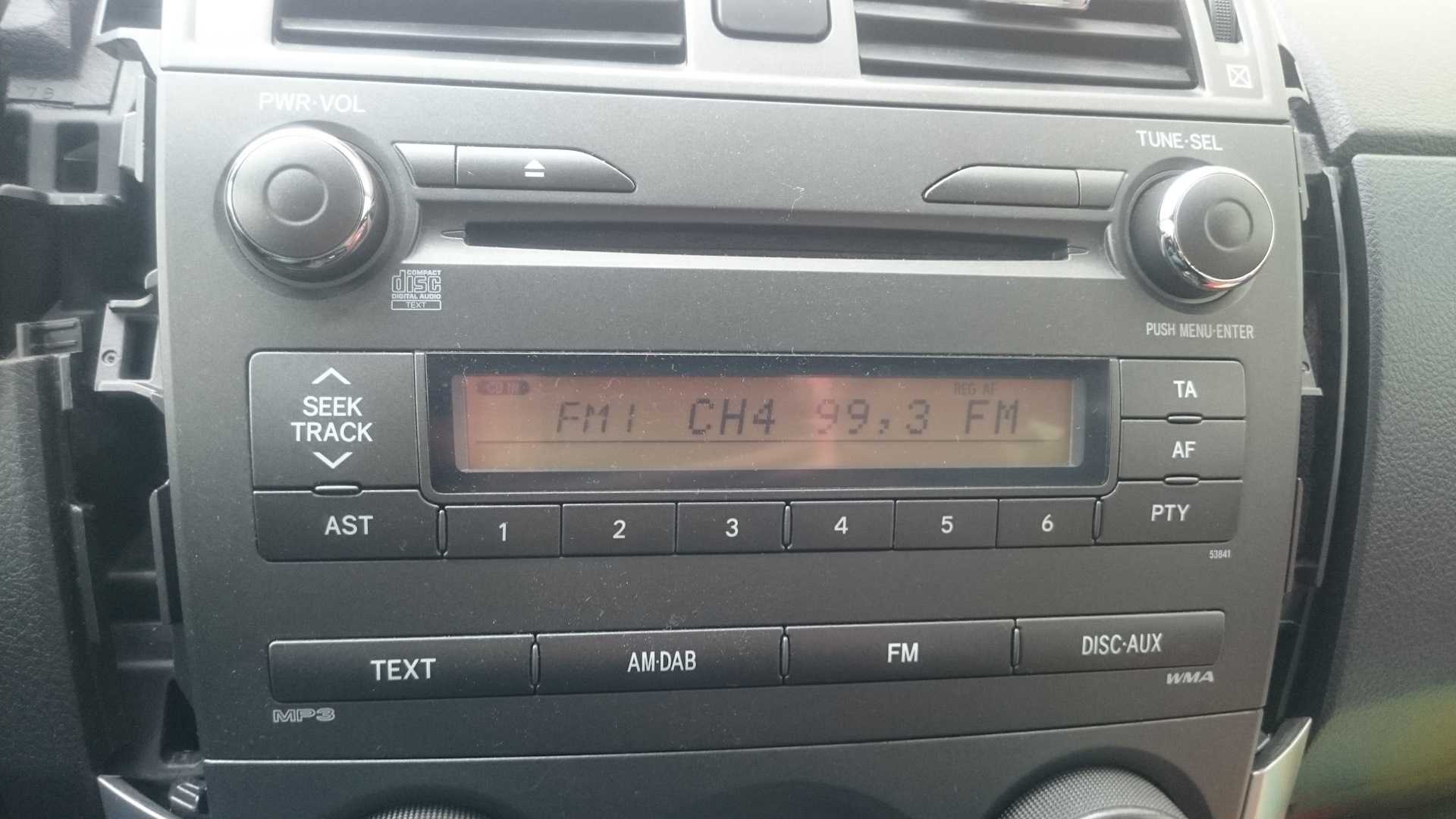

Штатная аудиосистема
Все компоненты аудиосистемы Тойоты Королла 120 изображены на схеме. К ним относятся:
1 – монтажный блок с предохранителями (расположен в моторном отсеке);
2 – динамик высокой частоты;
3- устройство радиоресивера;
4 – антенна радиосигнала;
5 – антенный усилитель;
6 – дополнительная антенна;
7 – задние динамики;
8 – передние динамики;
9 – блок с приборной панелью и предохранителями.
Система имеет функцию самодиагностики, предупреждающую водителя о наличии неполадок.
| Сообщение | Расшифровка | Описание |
| good | Nоrmal | Состояние нормальное, неисправности отсутствуют |
| nCon | No connection | В системе присутствует компонент, не отвечающий на запрос |
| ECHn | Exchange | Наличие одной или более ошибки |
| CHECK | Check | Диагностика завершена с ошибками |
| Old | Old Version | В памяти имеются старые коды ошибок, сохранённые при диагностике |
| nrES | No response | Компонент не отвечает на запрос, выполнение диагностики невозможно |
Также аудиосистема позволяет расшифровать коды ошибок:
| Код | Трактование | Состояние/место отказа |
| D6 |
Указанный компонент отключен от системы при включенном зажигании (АСС) или отключен главный компонент |
Радиоресивер, проводка и разъемы |
| D7 |
Указанный компонент отключен от системы при включенном зажигании (АСС) или отключен главный компонент |
Радиоресивер, проводка и разъемы |
| D8 |
Указанный компонент был отсоединен при работающем двигателе |
соответствующие компоненты |
| D9 |
Компонент был отключен при включенном зажигании (АСС) |
соответствующие |
| DA |
Указанный компонент не отвечает при смене режима |
компоненты |
| DB |
Определяется дублирующая работа компонентов |
соответствующие компоненты |
| DC |
Ошибка связи с компонентом, дополнительный код которого индицируется |
соответствующие компоненты |
| DD |
Главный компонент отключен от системы при работающем двигателе |
Радиоресивер |
| DE |
Указанный компонент был отключен от системы при работающем двигателе |
соответствующие компоненты |
| Е0 |
Нет подтверждения окончания связи от главного компонента |
Нет неисправности (контрольный код производителя) |
| Е2 |
Неисправность включения/выключения главного компонента |
Радиоресивер |
| Е3 |
Указанный компонент выдал запрос на регистрацию |
Нет неисправности (контрольный код производителя) |
Как выбрать новую магнитолу на Toyota Corolla E120 – технические нюансы
При выборе аудиосистемы необходимо учитывать расположение ГУ на центральной панели автомобиля чтобы правильно выбрать переходные рамки: модели типоразмера 1din не могут устанавливаться в панель 2din, а обратно пропорциональное подключение вызовет массу неудобств при эксплуатации.
Также при выборе мощной аудиосистемы рекомендуется перевести электропитание оборудование напрямую на аккумулятор автомобиля, дабы снизить энергопотери и общую нагруженность электросети. Установка ГУ с несколькими сабвуферами потребует замены аккумулятора и генератора на более емкие модели – в противном случае мощность автомобиля будет сильно просаживаться.
| Производитель | Артикул | Страна производства | Тип конструкции | Примерная стоимость, руб. |
| Bosch Aerotwin | 3397118907 | Бельгия | Бескаркасные | 1200 |
| Bosch Eco | 3397004673 | Бельгия | Бескаркасные | 1230 |
| SWF VisioNex | 119840 | Германия | Зимние | 1100 |
| Valeo Silencio | 567947 | Бельгия | Каркасные | 990 |
| Valeo X-TRM | 567940 | Бельгия | Каркасные | 1010 |
| Denso Hybrid | DUR-060L | Австрия | Гибридные | 1320 |
| Champion Aerovantage | A41/B01 | Испания | Бескаркасные | 1320 |

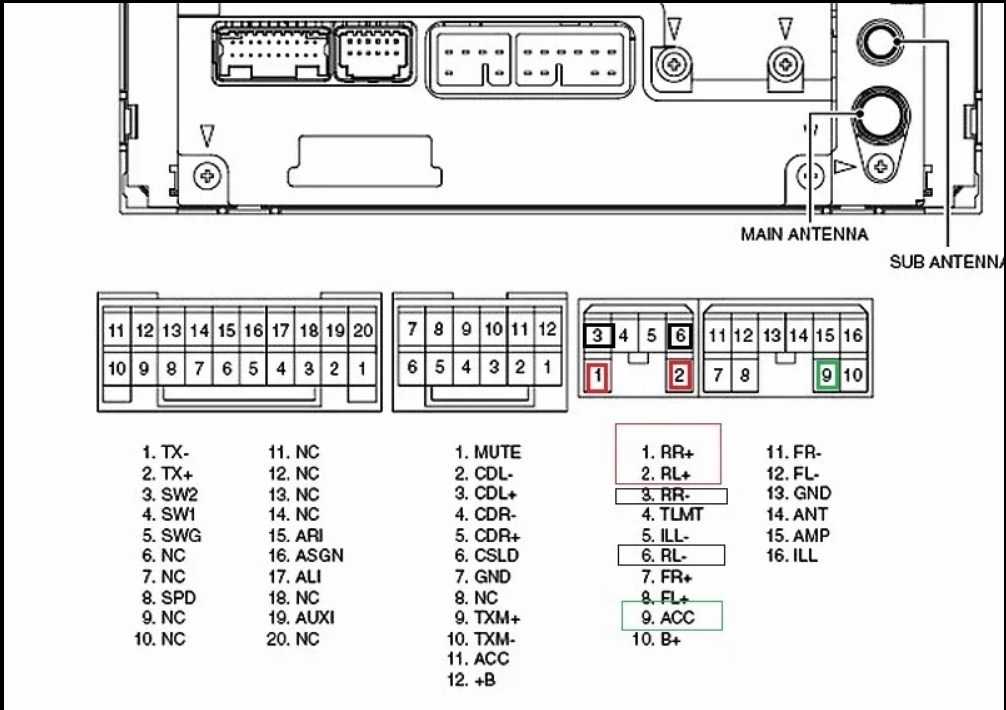

Распиновка

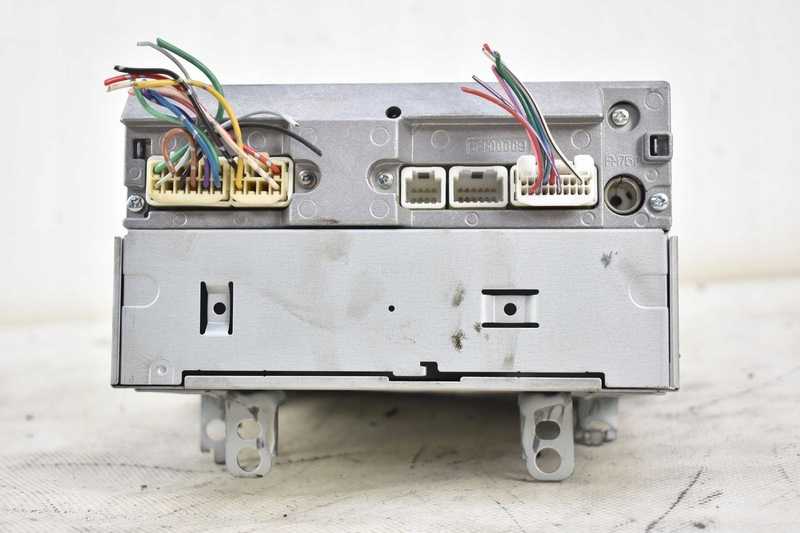

Разъём радиоресивера штатной магнитолы имеет порядковые номера проводов, обозначенные соответствующим цветом.
| № провода | Цветовая маркировка |
Назначение (I-входной, О-выходной) |
Когда выполняется проверка самодиагностики |
| Разъём «А» | |||
| 2 | FL + | O |
При распознавании звука |
| 3 | АСС | I | Зажигание АСС |
| 4 | В | I | постоянно |
| 5 | FR- | O |
При распознавании звука |
| 6 | FL- | O |
При распознавании звука |
| 7 | GND | O | постоянно |
| 8 | ANT+B | I |
При приеме радиосигнала |
| 10 | ILL+ | I |
переключатель света фар ON |
| Разъём «В» | |||
| 1 | RR+ | О | Во всех случаях распознавания звука |
| 2 | RL+ | О | |
| 3 | RR- | О | |
| 6 | RL- | О |

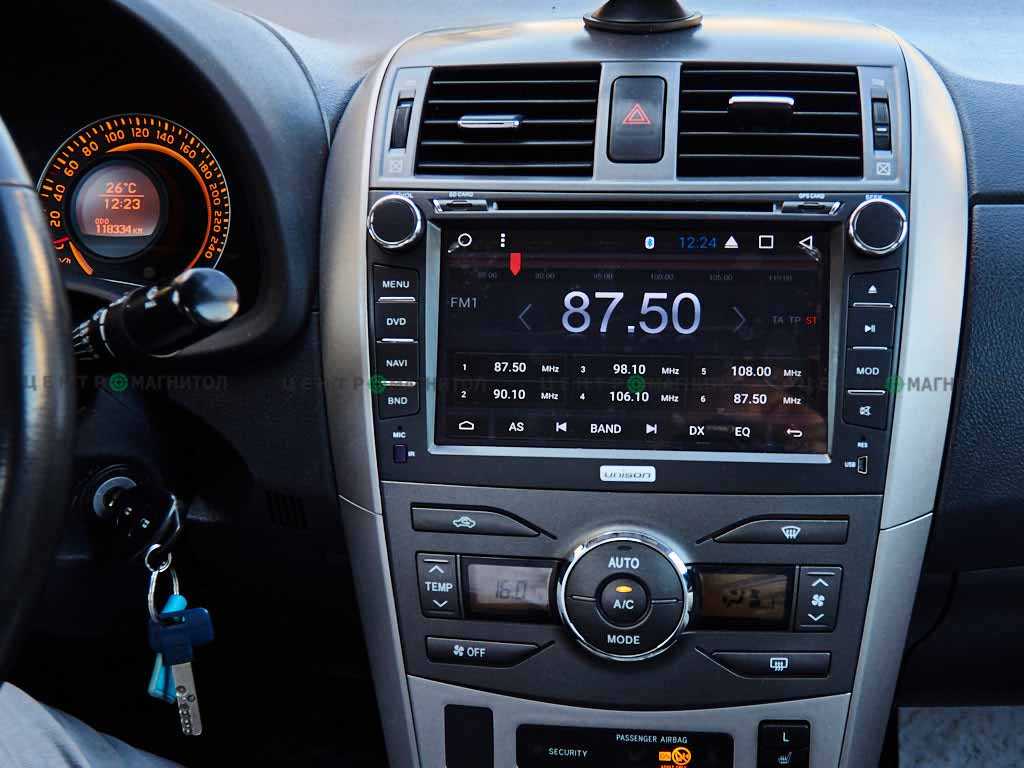

Варианты на базе Андроид

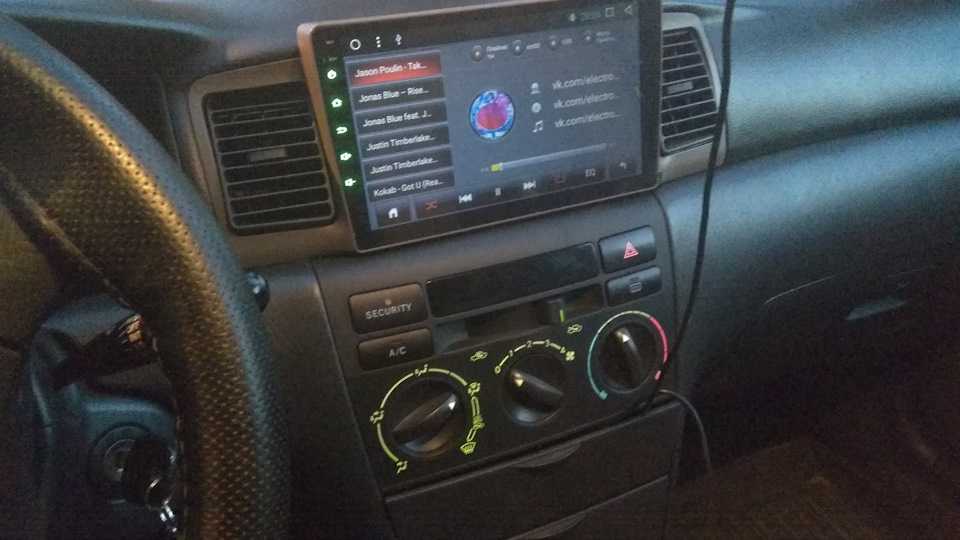

В последнее время владельцы авто стараются установить на Тойоты полноценные мультимедийные центры на базе операционной системы Андроид. Один из таких вариантом, имеющий диагональ монитора 9 дюймов, изображён на фото.
Подключение подобного устройства выполняется к штатной электрической сети автомобиля. Дополнительных модернизаций и переоборудования проводки не требуется. Для того, чтобы установить подобный мультимедийный центр потребуется снять декоративную рамку и штатную магнитолу.
Однако, не все владельцы готовы жертвовать уникальностью автомобиля. Престиж марки ценится, прежде всего, за наличие штатной аппаратуры и устройств. Наряду с высокой функциональностью андроид-система имеет ряд недостатков.
Во-первых, она выглядит «чужеродной» в салоне автомобиля
Широкий экран, выпирающий на центральной панели, способен не только привлекать внимание, но и является раздражителем. Во-вторых, надёжность таких устройств существенно ниже заводской магнитолы
Микропроцессорная техника подвержена воздействию перепадов температур, мгновенно реагирует на перепады напряжения в бортовой сети. Стоимость устройства может достигать 50 000 рублей в зависимости от производителя.
Цена заводской магнитолы, бывшей в эксплуатации, редко превышает 5000-7000 рублей. Её эксплуатационная надёжность подтверждена годами. Низкое энергопотребление, максимальная функциональность при скромном дизайне, безотказность работы – главные преимущества в сравнении с современными цифровыми устройствами.
15.19 Снятие и установка магнитолы
Сервисное обслуживание и эксплуатация
Руководства ￫ Toyota ￫ Corolla (Тойота Королла)
Снятие и установка магнитолы
Снятие
|
Введение магнитолы в действие после отключения батареи может быть произведено лишь путем ввода кода охранной системы. Не приступайте к выполнению процедуры, не удостоверившись в знании данного кода. |
1. Отсоедините отрицательный провод от батареи. 2. Извлеките из панели приборов пепельницу.
3
Выверните два нижних винта, поддев маленькой отверткой, отпустите фиксаторы и осторожно снимите облицовку панелей управления функционированием магнитолы и отопителя. 4
Выверните два крепежных винта
5. Извлеките из своего гнезда магнитолу.
6. Отсоедините электропроводку и антенный кабель и снимите магнитолу с автомобиля.
Установка

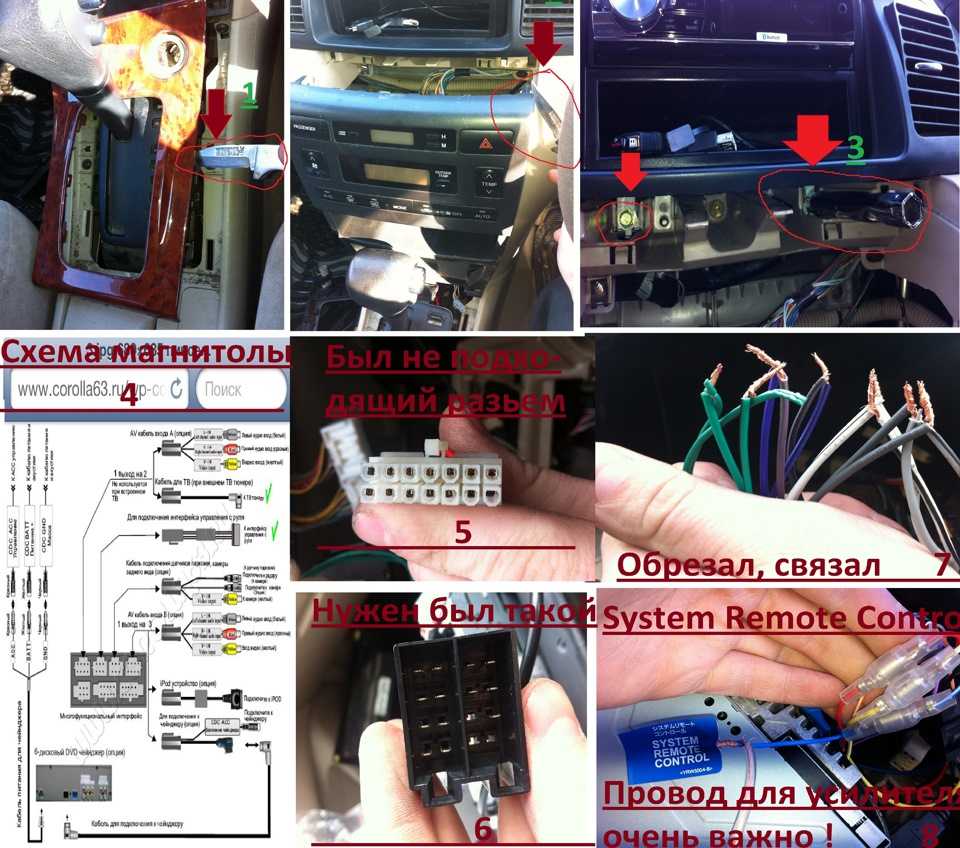

Установка новой магнитолы на Toyota Corolla
Установить можно абсолютно любую магнитолу, подходящую для Тойота Королла, включая головные системы на Android и т.д. Однако мы свой выбор остановили на Phantom DVM-1733G HD- i. Данная модель очень удобна и имеет достаточно хорошие показатели. Давайте займемся ее установкой.
Первым делом нам необходимо открутить крепежные пластины штатной магнитолы, они нам пригодятся. Берем отвертку (крестообразную), лучше всего использовать, конечно, ключ, так как болты могут быть очень сильно затянуты. Откручиваем всего 4 болта. На фотографии они выделены красными стрелочками.
Также снимаем четыре пластиковые защелки желтого цвета, они нам также пригодятся при установке магнитолы. Смотрим фото, там они выделены кругами.
После того как все это было сделано, старая магнитола нам уже не потребуется, можно отложить ее в сторону, ну или продать кому-нибудь в интернете. Снятые крепежные пластины и защелки прикрепляем к новой магнитоле, сделать это не сложно.
После этого берем все провода и подключаем, включая GPS антенну, выводим шнурок с USB в бардачок для флешки. Не закрепляя, проверяем работоспособность, если все хорошо, берем нашу магнитолу и вставляем на место старой.
После этого прикручиваем ее четырьмя болтами, вставляем на свое место воздуховод, предварительно закрепив аварийные стоп сигналы. И в конце концов одеваем обратно накладке и радуемся обновлению. Выбранный нами вариант после проверки показал, что работает лучше штатной магнитолы, а также лучше, чем любая головная система на Android.
Дверные молдинги для Toyota Corolla
Усиление передней подвески на Тойоте Королле: инструкция
Замена катализатора Тойоты Короллы на пламегаситель: общая информация и особенности
Toyota Corolla: реле противотуманных фар
Отправить ответ
Не буду лукавить. Провозился я с этим не так уж мало времени. Но зато у меня сейчас стоит новая магнитола. И самое главное что я ничего за это не заплатил.
Пришлось конечно повозиться, но в конечном итоге мне удалось снять магнитолу. Делал все аккуратно для того. чтобы ничего не повредить, а то потом хлопот не оберешься.
Вроде как не сложно, по крайней мере мне так показалось и надеюсь, что когда я начну делать эти работы то у меня пройдет все гладко. Просто вообще нет денег переплачивать за работы в сервисе.
Бампер автомобиля снимается по различным причинам, иногда человеку необходимо просто провести косметический ремонт, иногда установить защиту на радиатор, а иногда просто надо. Ниже приведены последовательные инструкции снятия бамперов (заднего и переднего) на примере распространённой сегодня машины Тойоты Короллы.
Проверка усилителя
Усилитель является одним из самых чувствительных к перепадам напряжения элементов в аудиосистеме. Любой скачок в сети может вывести из строя этот чрезвычайно важный механизм из строя. В большинстве случаев перегорает плата либо предохранитель перестает корректно работать. Магнитола может полноценно функционировать, но звучание музыкальных композиций водитель так и не услышит. Также микросхема может сгореть из-за неправильно подключенных колонок. Если магнитола работает, но звука нет – нужно разбирать усилитель и проверять его микросхему.
Для проверки необходимо проделать следующую работу:
- Найти источник питания;
- Измерить мультиметром его показания – они должны быть 12В;
- Подключить внешнюю колонку;
- Подсоединить провода соответствующим образом: питание, «земля», контролер включения.
Если усилитель отказывается работать, можно попробовать «оживить» его микросмеху с помощью спирта и ватных тампонов. Смеху необходимо протереть, особенно в тех местах, где замечены «горелые» участки, после чего дать высохнуть. Если после проделанной работы механизм по-прежнему отказывается выполнять свои обязанности, ничего не остается, как покупать новый.
Подключение и замена магнитолы своими руками: что нужно знать?
Процедура установки головного устройства в Короллу Е120 не предоставит особых трудностей: весь фронт работ интуитивно понятен и выполним одной парой рук в домашних условиях. Для замены аудиосистемы в автомобиле потребуется не более часа времени, а также наличие шлицевой и крестовой отвертки, пассатижей и изоляционного материала. Дабы установить новую магнитолу в Toyota Corolla E120 необходимо:
- Снять клемму с «минусом» от аккумулятора, дабы обесточить электроцепь в автомобиле;
- Далее переходим в салон и демонтируем центральную панель торпеды, после чего отщелкиваем пластиковые пистоны, фиксирующие переходную рамку магнитолы;
- Затем откручиваем винты, крепящие магнитолу на кронштейне, после чего вытаскиваем устройство немного на себя и отсоединяем все штекера;
- Теперь необходимо установить новое оборудование, смонтировать переходную рамку соответствующего типа и подключить ГУ к системе автомобиля.

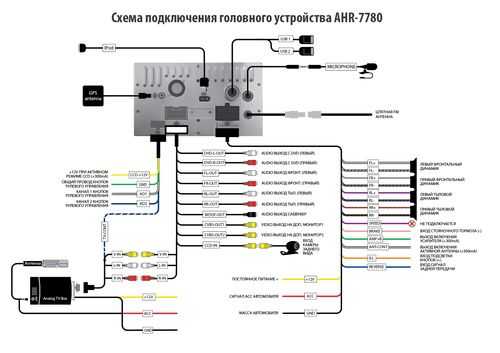

Подключать проводку к магнитоле требуется детально по инструкции поставляемой в комплекте с оборудованием – это обезопасит от неправильного подключения и возможного замыкания устройства. При наличии штатной проводке в автомобиле магнитолу можно подключить заводским методом, где назначение кабелей различается по цвету обмотки:
Желтый – «плюсовой» 12-вольтовый провод, от которого питается встроенный усилитель. Данный кабель рекомендуется подключать напрямую к АКБ транспортного средства, предварительно врезав предохранитель на расстоянии не более 30 см от аккумулятора;
Красный – предназначен для управления ГУ от замка зажигания и позволяет воспроизводить музыку при заглушенном двигателе;
Черный – «масса» системы. При слабой акустике кабель можно подключить к кузову автомобиля, а при установки дополнительного пакета динамиков или сабвуфера – необходимо прямое подключение на «минус» аккумулятора;
Белый – отвечает за подключение антенн связи, через которые можно усилить сигнал на рации, TV или GPS модулях;
Белый или красные провода с маркировкой FL/RR – предназначены для вывода сигнала на динамики в салоне
При подключении важно соблюдать полярность подключения, в противном случае возможен выход из строя оборудования или снижение мощностного потенциала.
Оранжевый – данный кабель отвечает за подключение к магнитоле кнопок дополнительного управления, расположенных на рулевом колесе.
На качестве проводки не стоит экономить: толщина сечения для силовой магистрали и питания сабвуфера должна соответствовать заявленному производителем уровню, в противном случае возможна перезагруженность электросети и вероятность короткого замыкания.
Панель вокруг магнитолы на королле 120
Собрался устанавливать и понял, что она не подходит.
Оказывается у королл существует два типа панелей с воздуховодами
1) Это для штатных магнитол, без монитора (магнитола выпуклая, идет в ровень с панелью). Как раз моя рамка предназначена для такой панели. см 1 рисунок
2) Панель для 2din мониторов, она уже чем первая, и магнитолы идут как бы «утопленные» в нее. см 2 рисунок
Вот и не знаю что делать, то ли обтачивать свою родную панель, но не хочу, думаю что убого получится, толи искать на разборках. Новая стоит 3 рубля.
Так что будьте внимательнее
получится колхоз на самом видном месте, имхо..
Собрался устанавливать и понял, что она не подходит.
Вот и не знаю что делать, то ли обтачивать свою родную панель, но не хочу, думаю что убого получится, толи искать на разборках. Новая стоит 3 рубля.
Нормально все встает, у меня тоже не подходила, обточил саму рамку, не панель — и зер гуд. Это не колхоз!
Наверно я немного неточно выразился. Я не имел ввиду магнитолу с бортовым компьютером, я хотел указать что есть два варианта: 1) Когда магнитола идет вровень с панелью 2) Когда она утоплена (как в моем случае) и рамка, которую я купил не подходит
На четвертой фотке у него руль то справа, а рамка такая же как я купил, значит не только на европейцах. Причем у меня у друга королла 2002 года, так у него магнитола идет тоже вровень с панелью, значит на япошках тоже ставилась.
Заезжал сейчас смотрел уши и карман, смотрится как-то не очень. Хотел бы воткнуть свою рамку.
Ты обтачивал такую же как у меня? Как делал, есть фотки?
Вот вроде для тебя подойдет
Дело в том, что я уже купил рамку ( Мне больше нравится как она смотрится, чем уши.
Я хотел найти панель первого варианта, но ее нигде нет у нас в городе, придется ставить уши, либо пробовать обрезать рамку, как предлагал Rusya_277
Вот жду, как он посоветует ее обрезать и каким способом ))
Ну а тема для того, чтобы люди не ошиблись, как я
да, пришлось приложить определённые усилия, чтобы эта рамка_с_карманом идеально встала в панель.. Помню, что пришлось поработать напильником, так что придёцца лишить деффственности или панель, или рамку.. Я сомневался недолго и всё получилось очень даже ничего..
Меня это уже радует) Может посоветуешь каким образом ее обтачивать. Кстати ты панель точил или рамку?
- Свежие записи
- Как оцинковать кузов автомобиля своими руками
- Как снять тормозной диск со ступицы
- Как снять прикипевшее колесо со ступицы
- Хомут на пыльник шруса как затянуть
- Как снять обойму подшипника со ступицы
Как правильно подключить штатную магнитолу Тойота Королла
Для того, чтобы подключить штатную магнитолу Тойота Королла, стоит разобраться с причинам того, зачем меняется аппарат.
Дело в том, что фирменный японский вариант расстраивает многих тем, что:
- имеет кривоватый ФМ-диапазон;
- довольно плохо читает компакт-диски, которые не были приобретены в фирменных магазинах;
- может выстреливать компакт-дисками довольно далеко;
- полностью отсутствует функция чтения диском в режиме МР 3;
- не воспринимает флешку;
- в наличие имеется телевизор, но он часто не работает;
- навигация имеет в наличие карты Японии или не работает вовсе;
- невозможность отремонтировать аппаратуру.
Итак, подключение магнитолы на Тойота 86120-60581 производится поэтапно:
- снять рамку, путем отстегивания полукруглой рамки от клипс;
- поддеть ее отверткой и аккуратно вытащить ее на себя;
- можно помогать себе вытащить набалдашник при помощи протыкания отверткой задних отверстий;
- открутить болтики магнитолы;
- отсоединить все разъемы поочередно;
- вытащить старую магнитолу.
Стоит понять, что разъемы магнитолы евро не подойдут к разъемам японского автотранспортного средства, поэтому придется приобретать переходники. Все дело в том, что приемник на Тойоту имеет парочку разъемов вместо одного по непонятной причине.

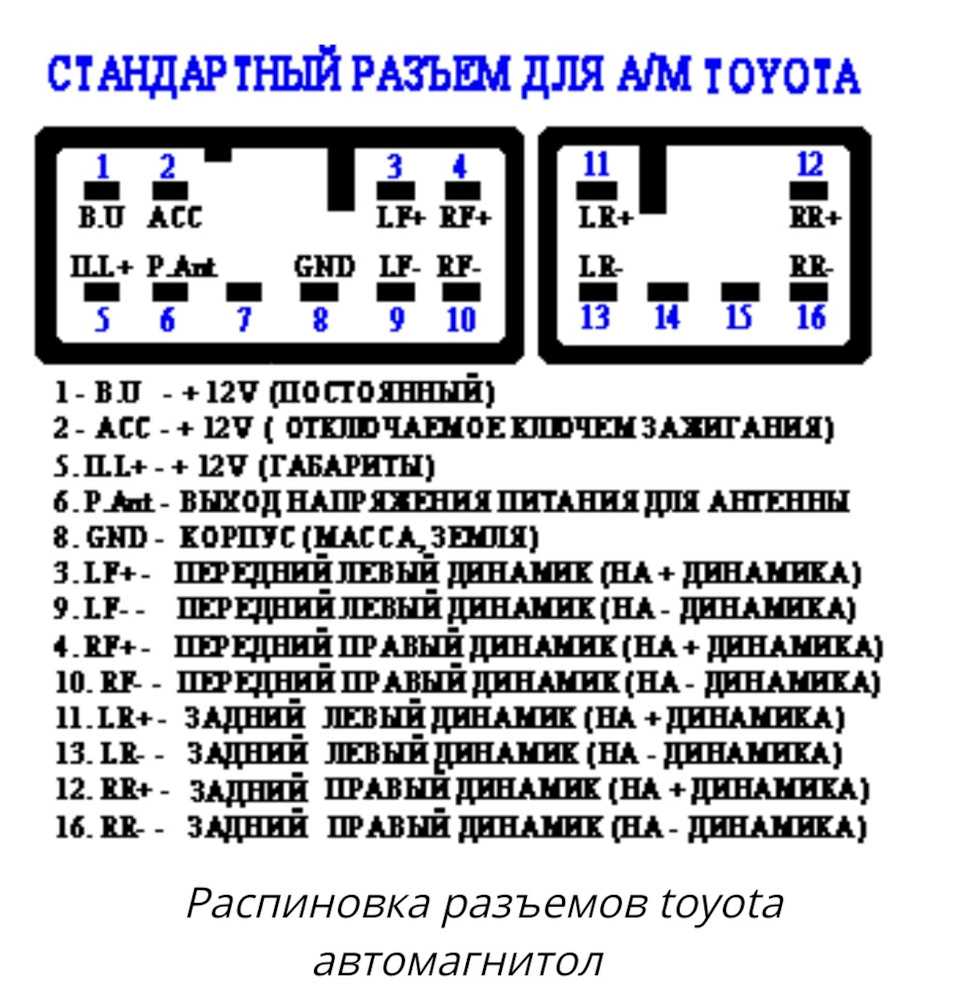

Перед подключением нового агрегата стоит правильно произвести распиновку:
- сине-желтый провод – на постоянный плюс;
- зелено-красный – на замок зажигания;
- коричневый – на минус или же заземление;
- зеленый – на подсветку;
- сине-желтый и фиолетовый – левый (-) передний динамик;
- салатневый и синий – правый (-) передний динамик;
- черный и желтый – левый (-) задний динамик;
- красный и белый – правый (-) задний динамик.

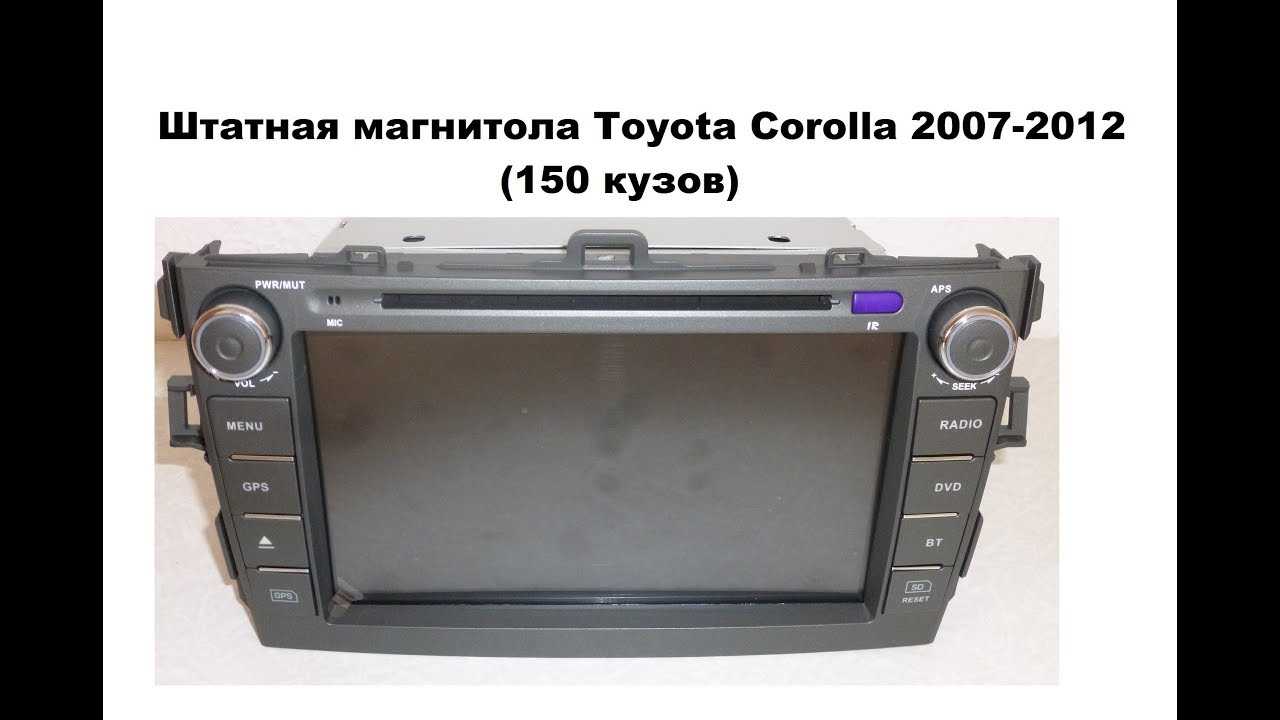

Обзор автомагнитолы Тойота Дэйстар DS-7040
Автомагнитола для Тойота Королла
Очень хорошая автомагнитола, оснащенная операционной начинкой Андроид.
Описание
Операционная система выше 4.2.2 с возможностями регулярного обновления. Достаточно иметь выход в интернет и знать, как проводится прошивка устройств подобного типа;
Андроид операционная система
- Процессор устройства высокопроизводительный(см.Процессорные автомагнитолы: за и против). Он рассчитан на 32 бит и многоядерный. Оперативная память 1 Гб, а встроенная – от 8 Гб. Таким образом, головное устройство легко и просто справится с несколькими приложениями одновременно;
- Что касается дисплея, то он высокого разрешения и с повышенной яркостью. ЖК-дисплей изготовлен по технологии IPS, подразумевающей использование высокочувствительных емкостных мультитач панелей.
- Три полноценные USB и два слота для карт SD позволят пользователю в дальнейшем быстро расширить возможности устройства. Так, можно легко добавить функцию диагностики автомобиля или опцию проверки давления в шинах;
- Высококачественные чипы задействованы в звуковом тракте головного устройства. Сам усилитель создан на базе мощной микросхемы, выдерживающей высокие нагрузки.
Возможности
| Навигация | В устройстве задействована навигация GPS. Она позволит водителю получать своевременно данные о критичных ситуациях на дорогах. ПроГород, Навител, Яндекс.Пробки – это еще не все системы, с которыми устройство может работать. |
| Мультимедиа | Поддерживает автомагнитола практически любые форматы. USB встроенный. Меню на 40 языках, в том числе и на русском. Есть возможность подключения камеры заднего вида, управления с руля и т.д. Есть встроенные приложения и ТВ-тюнер (аналоговый). |
| Радио | Работает в диапазонах FM/AM. Приемник устойчив к динамическим нагрузкам. |
| Связь | Возможность подключать к интернету через модемы или Вай-Фай. Есть Блютуз. Устройство взаимодействует с Айфон и Айпод. Есть возможность подключения Скайп или онлайн ТВ. |
Проверяем питание аудиосистемы
Владельцы Тойота Королла нередко сталкиваются с ситуаций, когда не работает магнитола и прикуриватель. Такая картина говорит об одном – есть проблемы с электросетью авто. Неверно выполненное подключение или скачки напряжения накладывают свой отпечаток на работе автомагнитолы: она может включаться, но не выключаться. Также возможны проблемы с функционалом устройства: дисплей горит, но музыка не играет. В таких случаях первым делом следует проверить предохранитель и защитный диод.
Первый элемент сети предохраняет автомагнитолу от перепадов напряжения, так как своего защитного механизма устройство не имеет. Проверять необходимо оба предохранителя – под капотом и в салоне авто. В случае обнаружения сгоревшей детали заменить защиту новым экземпляром
Также важно убедиться в целостности печатных плат, размещенных внутри аудиосистемы. Они должны быть в исправном состоянии, без вздувшихся конденсаторов и «горелых» дорожек
RedPower 21063B для Toyota Corolla (2007 -2012)
Продолжение линейки магнитол RedPower для установки в автомобили Toyota Corolla с 2007-2008 по 2012 года выпуска с адаптацией для российского рынка. Так, помимо GPS модуль навигации, используется еще и отечественная спутниковая система ГЛОНАСС.
Магнитола Toyota Corolla 2007-2012 выполнено на базе Android, имеет четырехядерный процессор и яркий 10 дюймовый мультитач 24-битный экран.
Цифровой радиоприемник прекрасно работает при плохом качестве принимаемого сигнала. Хорошее качество звучания музыки обеспечиваю встроенные фильтры частот. Чувствительный выносной микрофон используется для системы hands-free, а встроенный — для голосового управления телефоном.
Есть 2 USB разъема, DVD привод, а также поддержка подключения жесткого диска объемом до 1 Тб. Для удобства управления предусмотрены программируемые кнопки управления, а также настройка кнопок, расположенных на руле.
Видеовыходы можно использовать для подключения фронтальной и задней камер, подключения видеорегистратора или ТВ тюнера.
Магнитола Toyota Corolla Android 2007-2012 подключается к сети через Wi-fi или модем 4G, для связи с устройствами используется Bluetooth.
Это лишь некоторые варианты замены магнитолы производителя Toyota Corolla моделей E120 и E150 по 2013 год выпуска. На рынке представлено большое количество разных марок штатных устройств разных производителей и функциональных возможностей для E120 и E150. Это дает возможность подобрать нужную модель на свой вкус и кошелек.
Замена штатной магнитолы на Королла Е120
фишки подключения продаются даже на али . набери в поисковике ( гугла или яндекса) фишка переходник для nissan mc312d-w —313-15 ПАПА (в мафоне твоём МАМА) и . далее по логике . (про тойоту нужно объяснять. , если да , то напиши , помогут )
ps //// у этой автомагнитолы есть внутренний усилитель звука . . я просто не встречал данную ниссановскую модель. которая на твоём фото.
возможно то , что усилитель звука ( для динамиков ) внешний , то есть за пределами самой автомагнитолы , находится в салоне или в другом месте автомобиля.
фишки подключения продаются даже на али . набери в поисковике ( гугла или яндекса) фишка переходник для nissan mc312d-w —313-15 ПАПА (в мафоне твоём МАМА) и . далее по логике . (про тойоту нужно объяснять. , если да , то напиши , помогут )
ps //// у этой автомагнитолы есть внутренний усилитель звука . . я просто не встречал данную ниссановскую модель. которая на твоём фото.
возможно то , что усилитель звука ( для динамиков ) внешний , то есть за пределами самой автомагнитолы , находится в салоне или в другом месте автомобиля.
Спасибо за ответы. Про усилок не скажу,не знаю. в багажнике его точно нет. Могу по мануалу глянуть, если интересно. Теперь по кабелям. По вашей инструкции надыбал вот такое: Свиду вроде сходятся. Напишу на сайт вопрос,ответят-отпишусь.
