Втягивающее реле стартера ваз приора: особенности работы и ремонта

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

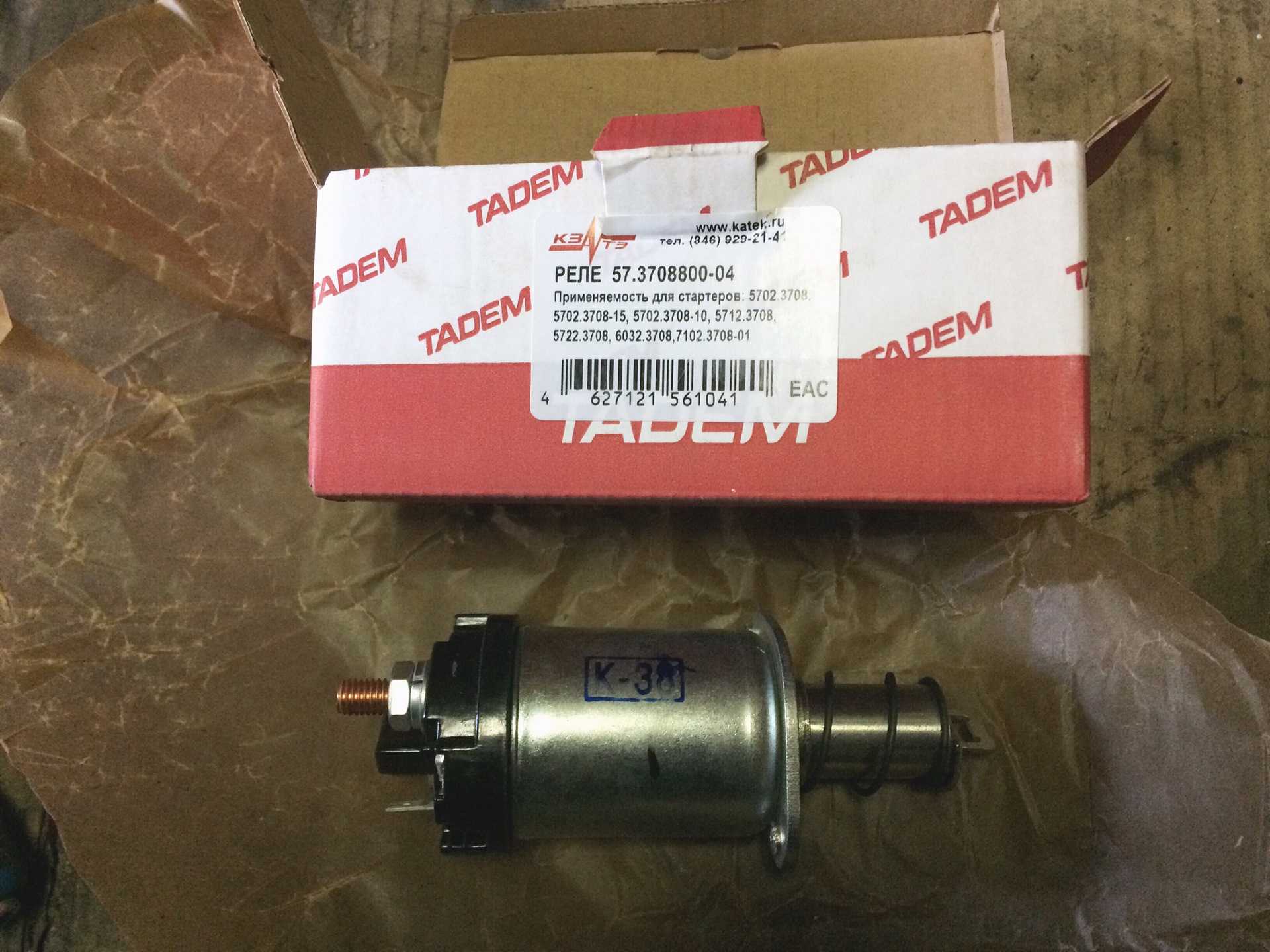

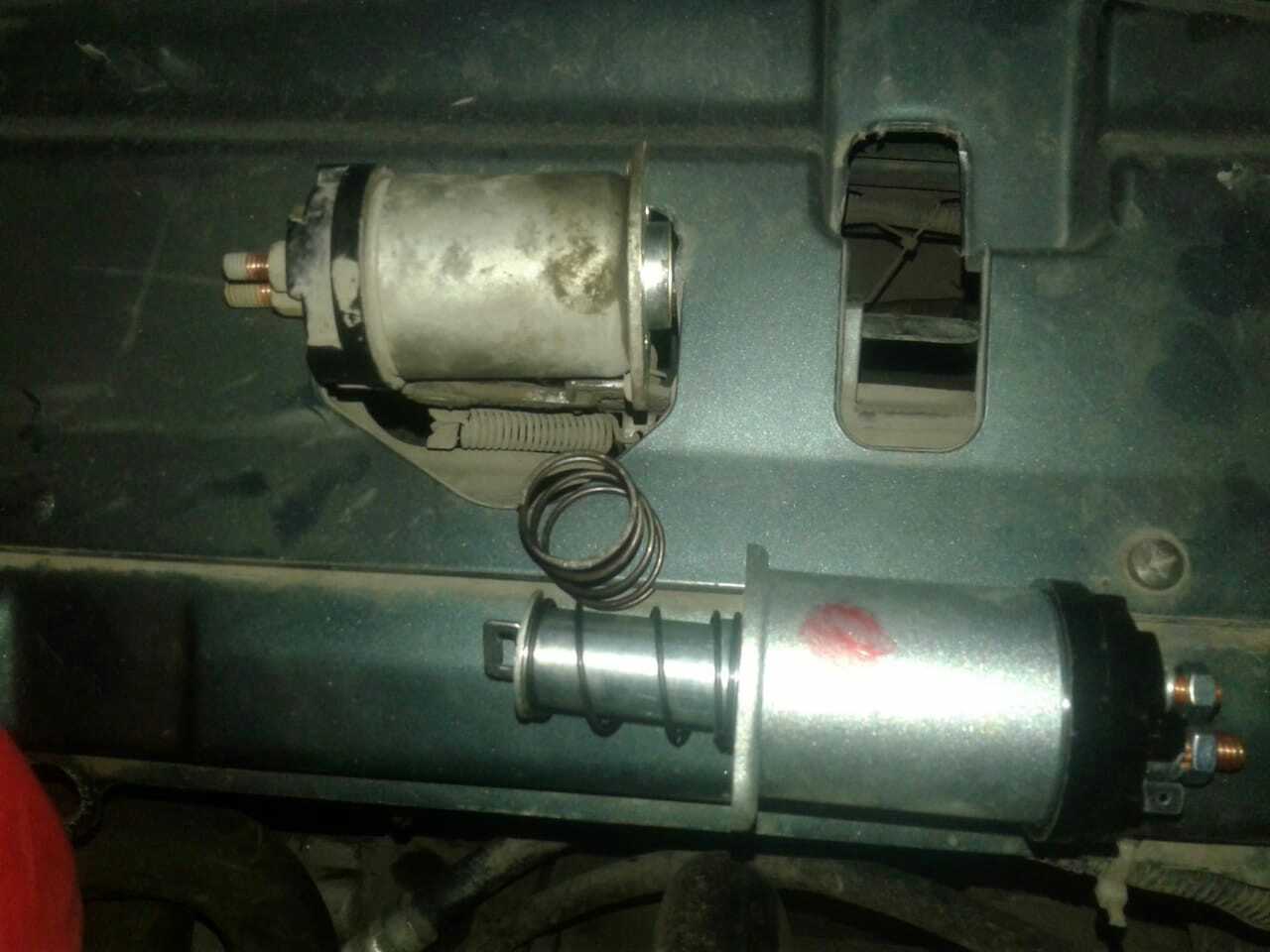

1. Выход из строя втягивающего реле — покупается и меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка на 13 мм
• удлинитель
• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

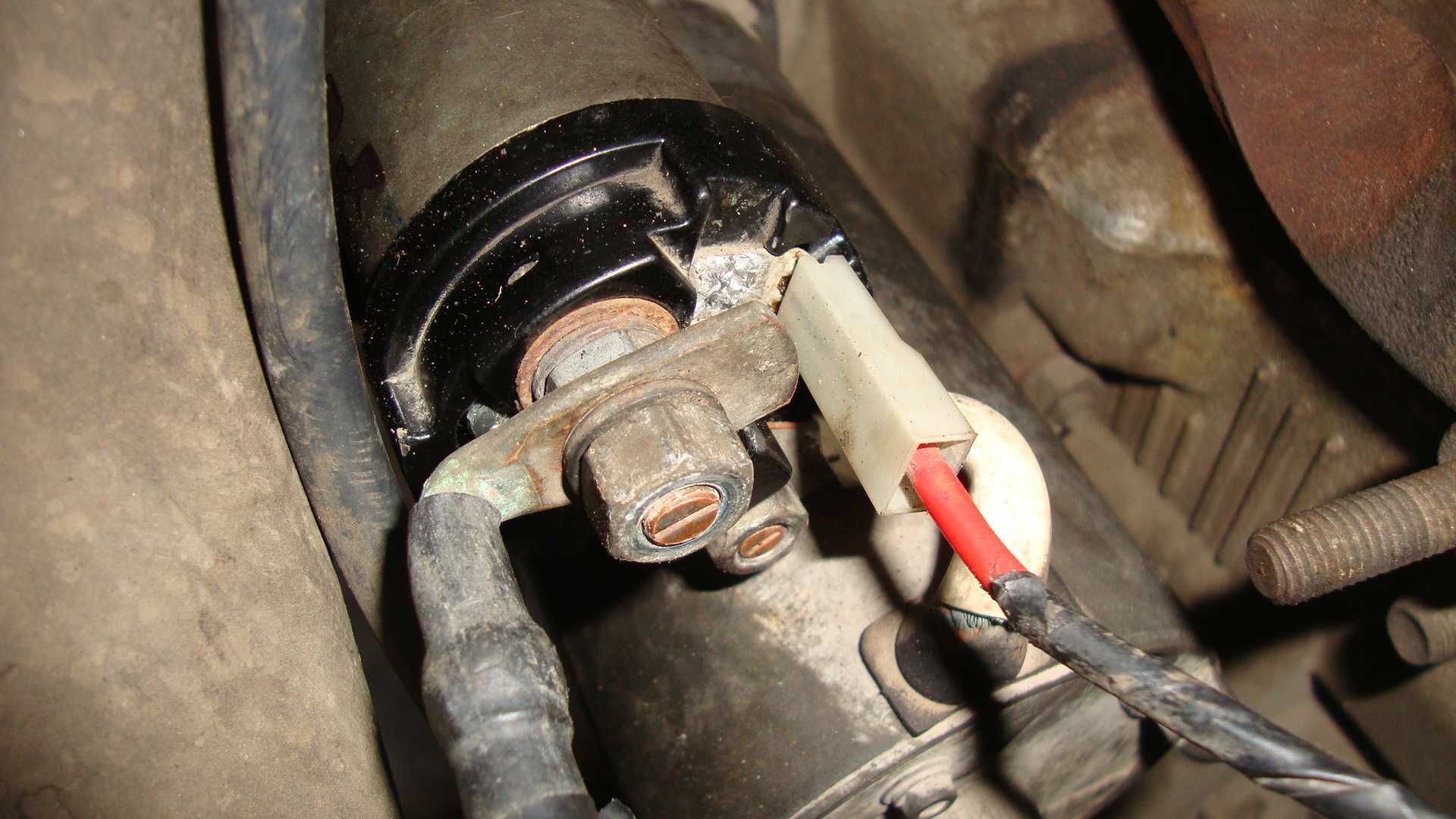

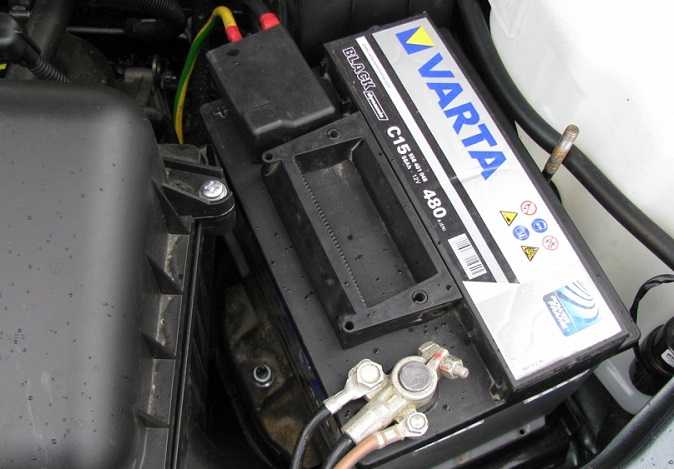

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

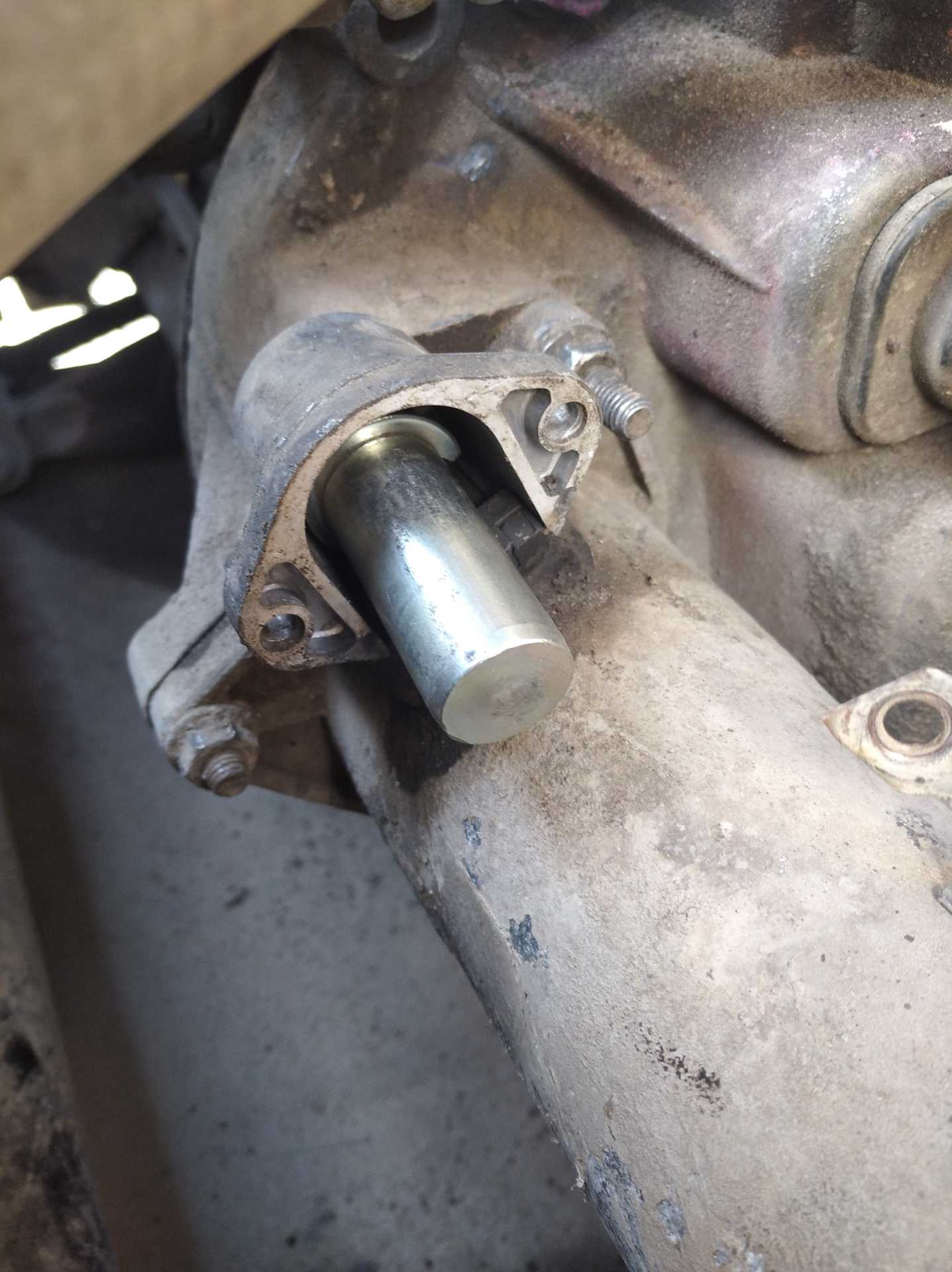

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя  (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле. Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества

Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Основные неисправности

Стартер имеет несколько основных неисправностей, которые встречаются довольно часто.

• Аккумулятор;
• Втягивающее реле;
• Щетки;
• Бендикс;
• Обмотки ротора и статора.;

Если нет вращения стартера или появляются щелчки при повороте ключа зажигания, то вероятнее всего разрядилась аккумуляторная батарея. Если АКБ заряжена, то следует проверить состояние клейм на ней. Плохой контакт или окись на клеймах будут мешать запуску автомобиля, так как для вращения двигателя стартером необходим большой ток, а послабление контакта клейм или их окисление будут повышать сопротивление, что приведет невозможности запуска ДВС.

Втягивающее

Если при повороте ключа стартер вращается, но не запускает двигатель, то скорее всего виновником является втягивающее реле. Основным виновником выхода из строя реле является обрыв его обмотки.

Щетки

Щетки являются наиболее часто выходами из строя элементами стартера. При их износе запуск двигателя невозможен, так как они не обеспечивают контакта с коллектором ротора. При износе щеток до 4 мм их необходимо менять.

Бендикс

Бендикс — это своего рода обгонная муфта, которая приводит в зацепление шестерни с маховиком. Выход его из строя является механической поломкой стартера. Починить ее невозможно лишь только заменить на новую.

Обмотки

Обмотка выходит из строя вследствие повышенных токов, образующихся в момент пуска двигателя в холодное время или при заклинивании бендикса. Проволока, намотанная на шихтованную сталь, просто не выдерживает такие скачки тока и обрывается. Это решается заменой ротора или статора, а лучше всего стартера.

Порядок определения неисправности при проблемах с запуском

Казалось бы, решение крайне простое — завести машину с буксира или снять аккумуляторную батарею, разыскать где-то зарядное устройство и зарядить ее

Однако не менее важно понимать причины, по которым произошел разряд. В одном случае, речь может идти об отсутствии эксплуатации автомобиля длительное время, в другом — виновником разряда может быть какой-то из приборов. Поэтому нужно проверить и состояние генератора, а также его щеток

Поэтому нужно проверить и состояние генератора, а также его щеток.

Теперь рассмотрим, как может влиять на проблемы с запуском система коммутаций. АКБ своим плюсом связана с втягивающим реле. Минус брошен на корпус, а в запуске участвует и реле зажигания. Если при повороте ключа оно издает характерные щелчки, однако не работает втягивающее и не слышно никакой работы от самого стартера (он не крутит), значит, проблема может крыться ли в реле, либо в его управляющем кабеле.

Чтобы установить, так ли это — бросьте плюсовую клемму на управляющий провод стартера. Если стартер начал работать, значит, причина спряталась в замке зажигания, неисправном реле или в проводке, которая их связывает. В тех случаях, когда поездку никак отложить не удается, можно завести двигатель подачей плюса с питания на управляющую клемму при включенном зажигании.

О плохих контактах могут свидетельствовать щелкающие звуки стартера при отсутствии вращения коленвала. Нелишним будет начать с проверки всех соединений, в частности, с проверки, не перебит ли силовой кабель. Дело в том, что часть ампер может теряться «по дороге», а тех, что остались — может быть достаточно для работы втягивающего реле, но слишком мало для запуска мотора. Водителю или слесарю, который занимается устранением неисправности, следует проверить все имеющиеся соединения, очистить провода и контактные площадки, смазать и затянуть покрепче.

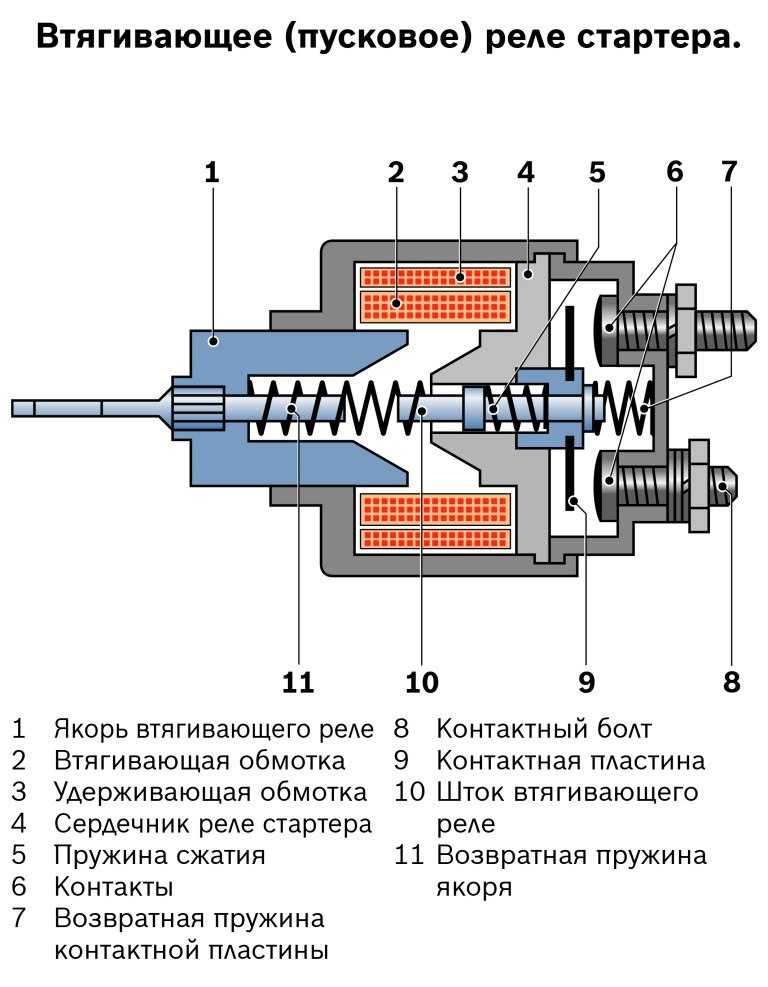

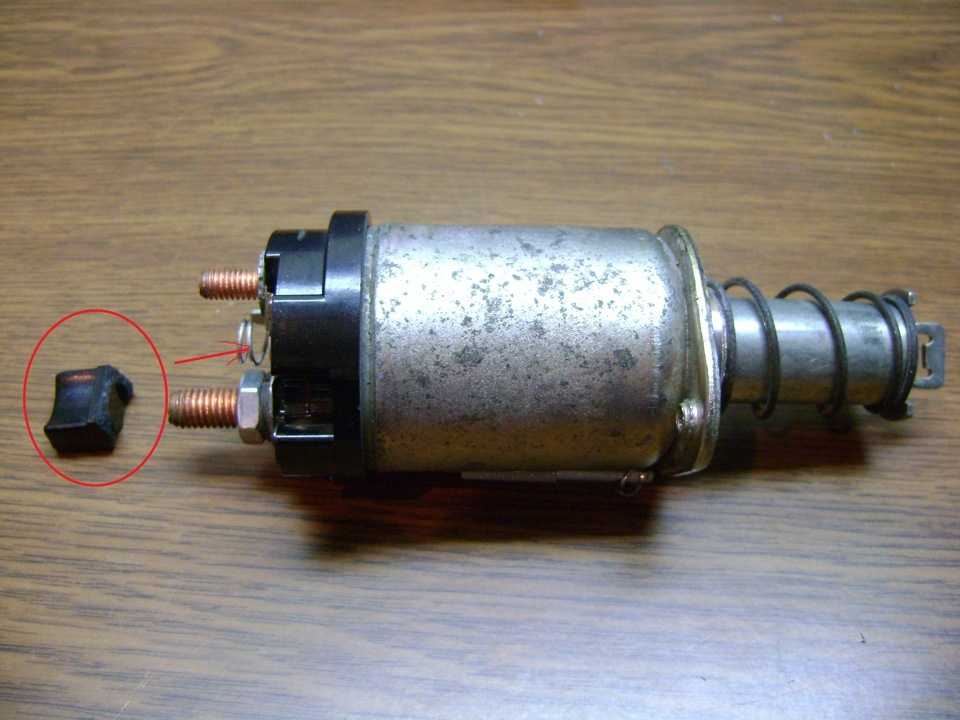

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

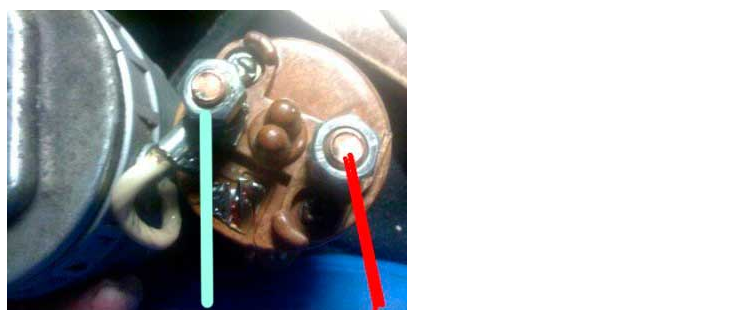

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Смена прикуривателя

Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.

Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.

Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.

Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей

При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России

Главные симптомы неисправности стартера

Схема работы стартера является довольно простой. После поворота ключа зажигания втягивающее реле начинает цепляться за шестерни вала стартера. В результате этого происходит замыкание контактов и возникает искра, запускающая коленчатый вал. После его прокручивания мотор начинает работать. В процессе эксплуатации автомобиля этот агрегат изнашивается, утрачивает свою работоспособность.

К этому приводят следующие ситуации:

• стартерный якорь проворачивается, но не прокручивает коленчатый вал;
• не работает тяговое реле, которое вращает якорь;
• стартер продолжает работать даже после включения двигателя;
• не функционирует якорь на достаточном уровне.

Если на фоне работающего мотора стартер не выключается, то нужно немедленно отключить зажигание. После этого требуется открыть капот, отключить провод, который идет к реле. Здесь неполадка может быть связана просто с неправильным положением агрегата. Для исправления ситуации достаточно просто подтянуть болты крепления к корпусу двигателя.

Скорее всего, причиной такого явления является выработка втулок. Из-за этого якорь при вращении начинает касаться статора. Все это может привести к перегреву рабочих поверхностей, разрушению деталей. Кроме того, заедания может вызывать внутренний редуктор, который нужно просто смазать.

Пытаемся завести «дружбана» без его «предсердия»

Изначально было бы хорошо постараться выяснить причины выхода стартера из строя — а вдруг повезет и проблемы, связанные с его поломкой, можно будет устранить и самостоятельно.

Самыми частыми поломками являются следующие:

• Поломка реле стартера.
• Втягивающее реле срабатывает не полностью.
• Сильный износ зубьев шестеренки бендикса, а именно — шестеренка вращается, но не входит в зацепление с зубьями венца маховика мотора.
• Сгорела обмотка статора в стартере.

Итак, запускаем «сердце» авто.

Способ 1 , или как завести машину с толчка, или «с толкача»?

Все довольно просто, но в то же время и очень надежно. Суть его состоит в том, что водителю нужно подыскать хотя бы парочку людей, пусть это будут, к примеру, сочувствующие ему соседи по гаражному кооперативу. И не нужно, чтобы они были крепкого телосложения, тут главное количество участвующих: чем больше – тем лучше. Вся команда (компания) упирается руками в багажник, в задние стойки и т. д., и начинает толкать машину, разгоняя ее. Водитель, в свою очередь, сидя за рулем, уже с включенным зажиганием и, лучше, с включенной третьей передачей, а также с выжатым сцеплением, дождавшись разгона авто, сцепление уже отпускает. После этого двигатель, «почихав», заводится. Чем выше будет скорость разгона, тем быстрее запустится мотор.

Способ 2 Так же эффективен и популярен среди водителей. Данный авто-народный способ заводить автомобиль без стартера получил название «буксировка» — это когда вашего железного друга тянет на буксирном тросе другое транспортное средство до тех пор, пока движок не запустится.

При данном методе важно помнить, что после запуска мотора автомобиль начнет ускоряться и необходимо сразу выжать сцепление и выключить передачу, но, конечно, не глушить движок!

Кроме того, не забудьте нажать на тормоз, чтобы не ударить в зад тянущий вас автомобиль и поставить на ручник свое авто, и после этого можно уже идти и отцеплять трос.

Способ третий , или заводим двигатель, просто замкнув стартер.

Кроме вышеперечисленных вариантов, двигатель можно запустить и без «насильственных» методов. Просто нужно иметь хотя бы небольшое понятие о том, как замкнуть стартер напрямую?

Зачастую стартер водители замыкают, используя все то, что находится в машине под рукой. Это может быть отвертка, монтажная лопатка, гаечный ключ и прочее.

Это легко узнается по доносящимся из моторного отсека характерным щелчкам при пуске движка. Такой звук говорит водителю: «Эй, другелла, реле включено, но шестеренка бендикса не в состоянии провернуть коленвал мотора». Выход один – перемыкаете стартер, и этим действием даете напряжение на обмотку.

В этом случае потребуется большая отвертка, но можно использовать и любой «рожковый» гаечный ключ. Любым из этих предметов необходимо замкнуть клеммы втягивающего реле и все. Но, не забудьте, прежде чем замкнуть стартер напрямую, необходимо:

• Ключ в замке зажигания надо поставить в соответствующее положение.
• Рычаг коробки передач должен находиться в нейтральном положении.
• Автомобиль должен быть поставлен на ручник.

Читать также: Крафтер дом на колесах При этом способе отвертка (гаечный ключ) играет роль втягивающего реле и двигатель вашего авто должен обязательно запустится.

Многие автовладельцы сталкиваются с проблемой поломки стартера в самый неподходящий момент, когда до ближайшего сервиса приходится вызывать эвакуатор

Завести автомобиль без стартера возможно несколькими способами – важно понимать принцип работы системы зажигания и устройство трансмиссии

Чтобы обеспечить цикл воспламенения топливной смеси в цилиндрах и включение генератора, нужен первичный оборот маховика коленчатого вала при работающей электроцепи.

Для механической коробки передач решить такую задачу просто – двигатель запускается с толкача или на буксире, в агрегатах с автоматом требуется пуск напрямую путём замыкания контактов стартера, либо задействовав шкив компрессора. Это связано с тем, что в автомобилях с АКПП крутящий момент от двигателя к колёсам передаётся через гидротрансформатор: принудительный запуск и включение автоматической передачи требует большой скорости разгона при прогретой коробке. Попытки запустить двигатель с АКПП на буксире могут привести к заклиниванию, повреждению сателлитов и шестерён или выхода из строя клапанной системы.

Как снять электростартер

Порядок действий в данном случае такой:

• снимаются клеммы с аккумулятора;
• демонтируется разъем «плюс» со стартера;
• удалятся с реле колодка;
• раскручиваются гайки фиксирующие неисправный узел.

Затем его можно спокойно снять.

Далее понадобится проверить работоспособность реле. Для этого берут аварийные провода для запуска от другой машины. Минусовый устанавливают на АКБ и на корпус стартера. «Плюс» подключают к реле. Последнее в таком случае (если исправно) – срабатывает и сдвигает шестерню. Отсутствие названной реакции указывает на поломку этого элемента.

Когда никаких причин подозревать реле нет – нужно попробовать запустить сам стартер. «Минус» при этом остается на месте, а «плюс» устанавливают на нижний выход реле. Моторчик должен начать работать. Отрицательный результат свидетельствует об износе графитовых щеток.

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

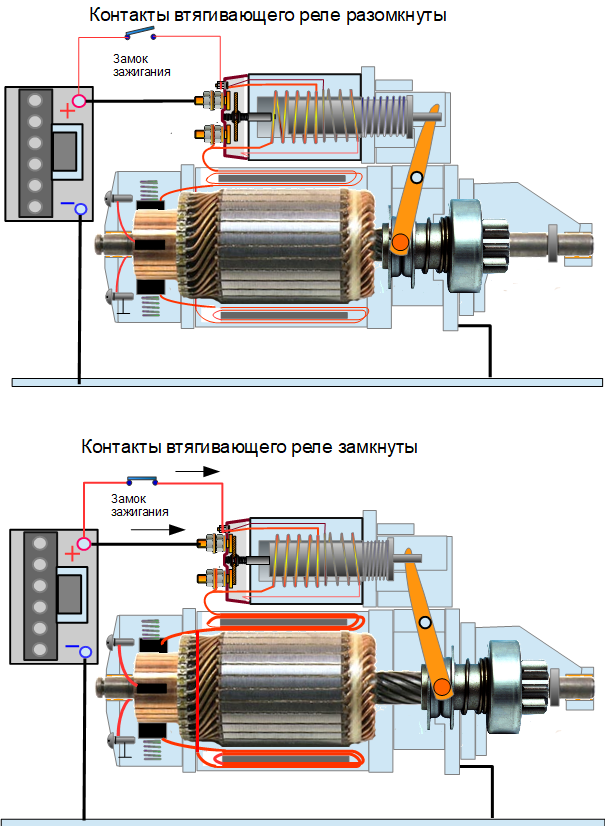

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Выявляем признаки неполадки

Когда подгорают контакты, водитель начинает слышать щелчки, указывающие на срабатывание магнита. При этом, в стартере находится якорь, который остается неподвижным, а если даже и двигается то крайне медленно. Происходит это когда контакты, а вернее их рабочая поверхность соединяется не полностью, от этого случается:

• Разогревается медь нашлепок;
• Начинает расти переходное напряжение;
• Сразу начинает появляться зазор воздушный.

Как итог выступает на поверхности диэлектрик – оксид. Все исправить вы сможете единственным способом. Требуется очистить от образовавшегося нагара нашлепки. Выполнить эту работу можно собственноручно. Если не большое повреждение, то можно воспользоваться алмазным надфилем или же воспользоваться ученической резинкой. Когда устройство имеет сильное повреждение, то его лучше заменить полностью.

Случается, что замыкает катушки. Происходит это из-за попадания влаги, или если произошла потеря изолирующих качеств эмульсией, защищающей провода. Последний вариант однозначно происходит из-за большого перегрева.

Кроме всего прочего, убедиться в том, что рассматриваемое нами устройство работает, можно подключив напрямую к аккумулятору стартер. Для этой цели можно использовать провода для запуска «движка» LADA Priora от другого авто. Провода присоединяем к батареи и к стартеру.

Сначала минусовые. Если реле работает, как положено, тогда потребуется осмотреть разъемы, проводку и батарею.

Изначально на целостность проверяется проводка. Начинайте осмотр от стартера к аккумуляторной батареи. Далее тестируйте всю цепь мультиметром, если же его не оказалось под рукой, сойдет и лампочка. Тест проводится от АКБ к стартеру.

Не забываем проверить предохранитель стартера, иногда проблема кроется только в нем.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

• Исправный и заряженный аккумулятор;
• Силовые провода с наконечниками типа «крокодил»;
• Плоская отвертка;
• Набор ключей;
• Металлическая щетка.

• Последовательность проверки:
• -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
• -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
• -Устанавливаем рычаг КПП на нейтральную передачу;
• -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

• Плоскую и крестовую отвертки;
• Гаечные ключи на 8,10,13, 15 и 17;
• Смазку (литол, солидол, шрус либо аналоги);
• Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

• Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
• Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
• Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
• Со шпилек снимается статор с якорем и щеточным узлом;
• С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!. Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

…подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера. Затем вставляем щупы тестера в гнезда реле «85» и «86» и проверяем…

…есть ли «масса» в гнезде «85» реле… …соединенного с выводом «50» контроллера. В противном случае проверяем целостность цепей управления реле стартера: от главного реле системы управления и вывода «50» контроллера — соответственно к гнездам «86» и «85» реле стартера.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

Втягивающее реле с сердечником

Стартер Lada Priora

Стартер на автомобиле Лада Приора служит для запуска силовой установки. Он вращает коленчатый вал мотора до тех пор пока двигатель не заведется.

В процессе эксплуатации происходит постепенный износ узла. В результате стартер может выйти из строя и запуск силового агрегата станет невозможным

Поэтому важно обращать внимание на первые симптомы неисправности узла и оперативно устранять выявленные поломки

Проблемы со стартером и их устранение

Если стартер щелкает но не крутит, то в первую очередь внимание следует уделить аккумуляторной батареи. Скорее всего ее заряда недостаточно, чтобы завести автомобиль

Также следует осмотреть состояние клемм. Более редко виновником щелчков является тяговое реле.

Если стартер не крутит коленчатый вал силовой установки, то условно возможные причины можно разделить на механические и электрические. К первым наиболее часто относятся проблемы с муфтой или шестерней привода. При наличии неисправностей перечисленные элементы подлежат замене.

В электрической части слабым местом являются щетки. Они наиболее подвержены износу. Когда остаточная длина щеток начинает составлять 4 мм и менее, они подлежат замене.

Артикул и примерная цена на оригинальный стартер Лада Приора

На автомобилях Лада Приора устанавливается два вида стартеров. Они отличаются по мощности и способу крепления

Узлы не являются взаимозаменяемыми, поэтому владельцу важно знать какой именно стартер установлен на его машине

Оригинальный узел мощностью 1.4 кВт имеет артикульный номер 21100370801002. Стоимость нового изделия от 3600 до 4000 рублей. На авторазборках запчасть можно найти с ценой от 800 рублей. При этом большинство бывших в употреблении стартеров имеют весьма плачевное состояние.

На Приоре применяется стартер мощностью 1.8 кВт. Фирменны1й узел идет с номером по каталогу 5702370815. Его цена составляет от 2300 до 4100 рублей за новое изделие. Бывшая в употреблении запчасть обойдется в сумму от 900 рублей.

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

• Для «классики» (модели от «копейки» до «семёрки» – 2101, 2106, 2107 и т.д.) – нередукт. стартер;
• Для моделей от «восьмёрки» до 21099 – нередукт. стартер;
• Универсальные (для любой модели с редукт. стартером);
• Для моделей от «восьмёрки» до 2109 и 21099,  21013 – 21015 – со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 – 2107.
