Дпдз рено: качественная замена датчика положения дроссельной заслонки логан (устройства детонации)

Симптомы неисправности

Основным симптомом появления ошибки P2108 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Также могут присутствовать другие связанные коды неисправностей.
3. Переход работы автомобиля в отказоустойчивый или аварийный режим.
4. Двигатель невозможно разогнать, реакция дроссельной заслонки неотзывчива.
5. Автоматическая коробка передач не переключается.
6. Двигатель глохнет либо плохо заводится.
7. Снижение мощности двигателя.
8. Черный дым из выхлопной трубы.
9. Повышенный расход топлива.

Основные коды неисправностей

DF 002 – неисправность потенциометра дроссельной заслонки.

DF 003 – повреждение датчика температуры аэромассметра (воздухомера).

DF 004 – отказ датчика системы охлаждения двигателя.

DF 006 – неисправность канала детонации.

DF 014 – отказ клапана системы улавливания паров топлива.

DF 017 – выход из строя системы контроля положения коленвала.

DF 018 – засорение кислородного датчика.

DF 032 – выход из строя контрольной лампы перегрева системы охлаждения.

DF 061 – повреждены модули (катушки) зажигания I и IV.

DF 064 – выход из строя сенсора скорости.

DF120 – перегорел индикатор ботовой диагностики.

DF 253 – нет полноценного контакта двигателя и «массы».

DF 261 – протечка реле насоса системы подачи топлива.

DF 052 – DF 055 – соответственно повреждения форсунок I, II, III и IV.

Полный список расшифровки ошибок Renault Sandero можно узнать, перейдя по этой ссылке.

При самостоятельном ремонте или замене поврежденных узлов, код ошибки будет оставаться в памяти системы. Ее удаление осуществляется с помощью того же сканера.

Под данным определением понимается операция или обучение , которая проводится для того, чтобы ЭБУ знал , в каком положении находится дроссельная заслонка относительно степени нажатия педали акселератора.

Процесс очистки

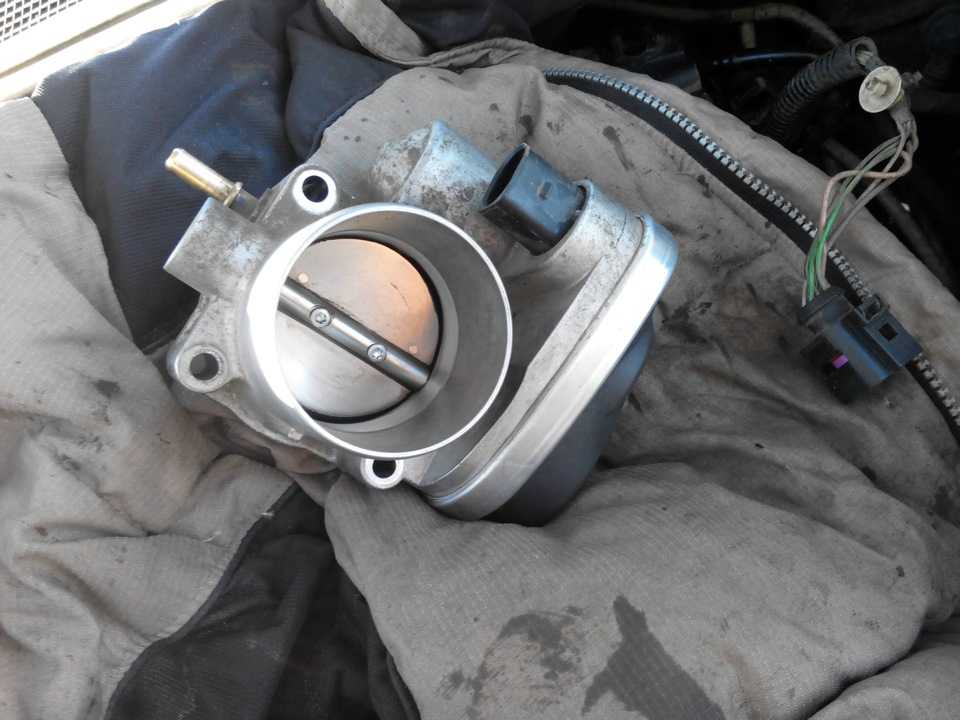

Снятие и очистка дроссельной заслонки на Renault Logan и других моделях, куда устанавливается мотор К4М, например, Ларгус или Дастер, делается на СТО. Но это можно сделать и самостоятельно, поскольку данная операция не требует специальных знаний или инструмента.

Причина того, что плавают обороты холодного двигателя – разгерметизация уплотнителя, соединяющего дроссель и впускной коллектор. Чтобы проверить это, требуется открутить 4 болта. Снимается трос газа и разъем с регулятора холостого хода, для чего потребуется торцевой ключ. После этого снимается впускной ресивер, для чего потребуется головка Е8, можно использовать головку на 6, которой выкручиваются два болта.

Отсоединяется патрубок вентиляции картера от регулятора холостого хода. Ресивер сдергивается с дросселя в сторону моторного щита. Дроссельная заслонка Рено Логан 1.6 16 клапанов снимается после выкручивания двух болтов, которые находятся под ней, для чего потребуется головка на 8.

На снятом узле можно увидеть уплотнительные кольца дроссельной заслонки Рено, изготовленные из специальной резины. Маленький уплотнитель идет во впускной коллектор, а большой в ресивер. На плавающий холостой ход влияет маленькое уплотнительное кольцо, которое требуется заменить. Тем не менее, после снятия коллектора рекомендуется заменить или дополнительно уплотнить обе прокладки дроссельной заслонки Рено Логан.

После удаления старых уплотнителей, дроссель обрабатывается промывающей жидкостью в виде аэрозоля или другим доступным способом. Затем он тщательно обтирается ветошью. Посадочные места для резиновых уплотнителей тщательно обезжириваются.

Существует несколько решений по уплотнению впускного коллектора и ресивера. Идеальный вариант – новые оригинальные прокладки. Но они стоят дорого, кроме того, на рынке всегда предлагается огромное количество подделок, которые очень быстро выходят из строя. Хорошее решение – оставить оригинальные уплотнители, если они целые, но подмотать под них несколько слоев ФУМ-ленты. Это позволит избежать лишних затрат и обеспечить герметизацию дросселя на длительный срок.

Перед установкой дросселя все резиновые уплотнители смазываются силиконовой смазкой, а если ее нет, подойдет обычное масло. Сборка осуществляют в обратном порядке, дроссель аккуратно вставляется во впускной коллектор, причем с большим усилием, чем вынимался из него, далее закручиваются болты. После этого в обратном порядке устанавливается ресивер, тросик педали газа и другие ранее снятые узлы.

Как показывает опыт, почистить дроссельный узел самостоятельно не представляет никакой трудности даже неопытному автолюбителю. Для этого потребуется набор торцевых ключей и жидкость для промывки карбюраторов или другой подобный состав

Обязательно нужно обратить внимание, что при переустановке уплотнителей они должны прилегать к обезжиренной поверхности, иначе они быстро выйдут из строя. Снятие и установка дроссельного узла, который находится в верхней части двигателя не вызывает никаких затруднений

• Залить стеклоочиститель в уаз буханка



• Как снять обвес бертоне на ниве шевроле



• Брелок старлайн а93 вертикальный и горизонтальный отличие



• Сколько ходит раздатка на ниве



• Оцинковка шевроле круз

Почему засоряется заслонка

Работоспособность дроссельной заслонки зависит от большого количества факторов. От владельца автомобиля требуется регулярная замена фильтров и масла, использование качественного топлива. Среди причин, которые приводят к засорению дросселя в двигателях К4М, отмечают:

1. Плохое качество топлива, образующего нагар, в том числе, при неграмотном добавлении присадок.
2. Несвоевременная замена воздушного фильтра.
3. Выход из строя топливного, масляного и воздушного фильтров.
4. Попадание капель масла из двигателя в воздуховод.

Особенно неприятно, когда сочетаются несколько негативных факторов, например, попадание масла из двигателя и пыли из воздуха. В этом случае образуется налет, который не дает дроссельной заслонке работать нормально, выходят из строя уплотнители, в результате чего потребуется ее чистка и замена уплотняющих колец.

Процесс очистки

Снятие и очистка дроссельной заслонки на Renault Logan и других моделях, куда устанавливается мотор К4М, например, Ларгус или Дастер, делается на СТО. Но это можно сделать и самостоятельно, поскольку данная операция не требует специальных знаний или инструмента.

Причина того, что плавают обороты холодного двигателя – разгерметизация уплотнителя, соединяющего дроссель и впускной коллектор. Чтобы проверить это, требуется открутить 4 болта. Снимается трос газа и разъем с регулятора холостого хода, для чего потребуется торцевой ключ. После этого снимается впускной ресивер, для чего потребуется головка Е8, можно использовать головку на 6, которой выкручиваются два болта.

Отсоединяется патрубок вентиляции картера от регулятора холостого хода. Ресивер сдергивается с дросселя в сторону моторного щита. Дроссельная заслонка Рено Логан 1.6 16 клапанов снимается после выкручивания двух болтов, которые находятся под ней, для чего потребуется головка на 8.

На снятом узле можно увидеть уплотнительные кольца дроссельной заслонки Рено, изготовленные из специальной резины. Маленький уплотнитель идет во впускной коллектор, а большой в ресивер. На плавающий холостой ход влияет маленькое уплотнительное кольцо, которое требуется заменить. Тем не менее, после снятия коллектора рекомендуется заменить или дополнительно уплотнить обе прокладки дроссельной заслонки Рено Логан.

После удаления старых уплотнителей, дроссель обрабатывается промывающей жидкостью в виде аэрозоля или другим доступным способом. Затем он тщательно обтирается ветошью. Посадочные места для резиновых уплотнителей тщательно обезжириваются.

Существует несколько решений по уплотнению впускного коллектора и ресивера. Идеальный вариант – новые оригинальные прокладки. Но они стоят дорого, кроме того, на рынке всегда предлагается огромное количество подделок, которые очень быстро выходят из строя. Хорошее решение – оставить оригинальные уплотнители, если они целые, но подмотать под них несколько слоев ФУМ-ленты. Это позволит избежать лишних затрат и обеспечить герметизацию дросселя на длительный срок.

Перед установкой дросселя все резиновые уплотнители смазываются силиконовой смазкой, а если ее нет, подойдет обычное масло. Сборка осуществляют в обратном порядке, дроссель аккуратно вставляется во впускной коллектор, причем с большим усилием, чем вынимался из него, далее закручиваются болты. После этого в обратном порядке устанавливается ресивер, тросик педали газа и другие ранее снятые узлы.

Как показывает опыт, почистить дроссельный узел самостоятельно не представляет никакой трудности даже неопытному автолюбителю. Для этого потребуется набор торцевых ключей и жидкость для промывки карбюраторов или другой подобный состав

Обязательно нужно обратить внимание, что при переустановке уплотнителей они должны прилегать к обезжиренной поверхности, иначе они быстро выйдут из строя. Снятие и установка дроссельного узла, который находится в верхней части двигателя не вызывает никаких затруднений. Для того чтобы автомобиль Renault Logan работал стабильно периодически нужно проводить профилактические работы

К этим обязательным мероприятиям относится очистка дроссельной заслонки. Это связанно с тем что этот элемент в двигателе является своеобразным дыхательным органов в который в месте с воздухом минуя воздушный фильтр может попадать посторонние вещества, такие как пыль которая смешивается с маслом и оседает в системе и сказывается на пропускной способности что приводит к плохой работе двигателя. Поэтому дроссель Рено Логан нужно чистить от появившихся нежелательных образований

Для того чтобы автомобиль Renault Logan работал стабильно периодически нужно проводить профилактические работы. К этим обязательным мероприятиям относится очистка дроссельной заслонки. Это связанно с тем что этот элемент в двигателе является своеобразным дыхательным органов в который в месте с воздухом минуя воздушный фильтр может попадать посторонние вещества, такие как пыль которая смешивается с маслом и оседает в системе и сказывается на пропускной способности что приводит к плохой работе двигателя. Поэтому дроссель Рено Логан нужно чистить от появившихся нежелательных образований.

Диагностика и решение проблем

Первым делом необходимо проверить бюллетени технического обслуживания (TSB) для вашего конкретного автомобиля. Ваша проблема P2108 может быть известной с известным исправлением, выпущенным производителем. Это может сэкономить ваше время и деньги во время диагностики.

Затем найдите привод дроссельной заслонки на вашем конкретном автомобиле. Этот привод обычно устанавливается в передней части двигателя. На верхней части двигателя, внутри колесных арок или напротив переборки.

Тестирование проводки

После обнаружения визуально осмотрите разъем и проводку. Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините разъем и внимательно осмотрите клеммы внутри разъема.

Посмотрите, выглядят ли они обгоревшими или имеют зеленый оттенок, указывающий на коррозию. При необходимости очистки клемм используйте очиститель электрических контактов и щетку с пластиковой щетиной. Дайте высохнуть и нанесите электрическую смазку в местах соприкосновения клемм.

При наличии диагностического сканера, удалите диагностические коды неисправностей из памяти и посмотрите, возвращается ли код P2108. Если это не так, скорее всего, проблема связана с подключением.

Проверка привода

В случае возвращения кода P2108, нам нужно будет протестировать привод и связанные с ним цепи. Обычно на каждом приводе дроссельной заслонки есть 2 провода. Сначала отсоедините жгут, идущий от привода дроссельной заслонки.

С помощью цифрового мультиметра подключите один вывод измерителя к одной клемме привода. Подсоедините оставшийся провод измерителя к другой клемме привода. Он не должен быть разомкнутым или закороченным.

Проверьте характеристики сопротивления для вашего конкретного автомобиля. Если привод закорочен, то сопротивление будет бесконечное или вовсе отсутствовать. В таком случае, замените привод дроссельной заслонки.

Если этот тест пройден, с помощью мультиметра убедитесь, что у вас подается 12 В, в цепи питания привода дроссельной заслонки. Красный провод к цепи питания привода, черный провод к заземлению.

С помощью диагностического прибора, который может активировать привод дроссельной заслонки, включите привод. Если на приводе нет 12 вольт, отремонтируйте проводку от PCM или реле к приводу. Также в этом случае, возможно, неисправный PCM.

Если все в порядке, убедитесь, что у вас хорошее заземление на приводе дроссельной заслонки. Подключите контрольную лампу к плюсу аккумуляторной батареи 12 В (красный вывод). И коснитесь другим концом контрольной лампы цепи заземления. Идущей к заземлению цепи привода дроссельной заслонки.

Используя диагностический прибор для приведения в действие привода дроссельной заслонки. Проверьте, загорается ли контрольная лампа каждый раз, когда диагностический прибор приводит в действие привод.

Если контрольная лампа не загорается, это указывает на неисправную цепь. При загорании, пошевелите жгутом проводов, идущим к приводу. Чтобы увидеть, мигает ли контрольная лампа, указывая на прерывистое соединение.

Если все предыдущие тесты пройдены, и вы продолжаете получать ошибку P2108. Скорее всего, у вас неисправный привод дроссельной заслонки. Хотя отказавший PCM не может быть исключен до тех пор, пока привод дроссельной заслонки не будет заменен.

Техническое описание и расшифровка ошибки P2108

Код неисправности P2108 OBD-II является одним из возможных кодов, который указывает, что модуль управления трансмиссией (PCM) обнаружил проблему производительности модуля управления приводом дроссельной заслонки. Поэтому он ограничивает работу системы управления приводом дроссельной заслонки.

Электронная система управления использует данные от нескольких датчиков для контроля, управления и мониторинга положения дроссельной заслонки. Основными датчиками в этих системах обычно являются датчик положения педали акселератора и положения дроссельной заслонки. Которые генерируют сигнальные напряжения, которые используются для активации шагового двигателя в корпусе дроссельной заслонки.

Встроенный датчик положения дроссельной заслонки контролирует положение заслонки. Эта информация используется для корреляции положения педали с фактическим положением дроссельной заслонки. PCM сравнивает фактическое положение дроссельной заслонки относительно желаемого или заданного положения с учетом текущих рабочих условий.

Поэтому, когда PCM обнаруживает какое-либо отклонение в любом задействованном компоненте системы управления дроссельной заслонкой. Которое может повлиять на безопасную и надежную работу электронной системы управления дроссельной заслонкой, он установит код P2108.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2108 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Alfa Romeo
• Audi (Ауди а4, Ауди а6)
• Cadillac
• Chevrolet (Шевроле Импала, Круз, Сильверадо)
• Dodge (Додж Рам)
• Fiat (Фиат Браво)
• Ford (Форд Мондео, Фокус)
• GMC
• Mazda
• Mercedes
• Nissan (Ниссан Альмера)
• Opel
• Renault (Рено Логан, Сандеро)
• Skoda
• Toyota
• Volkswagen (Фольксваген Кадди)
• Volvo (Вольво xc90)
• Лада Ларгус

С кодом неисправности Р2108 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P2107, P2111, P2112, P2118, P2119.

Устранение плавающих оборотов на холостом ходу на Рено Логан, Сандеро, Ларгус, Дастер

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Прежде чем переходить к решению задачи, как адаптировать дроссельную заслонку на Шкоде или любом другом автомобиле, необходимо убедиться в точности постановки диагноза путем проведения визуального осмотра механизма. Вылечить проблему поможет полный сброс электронных модулей путем отсоединения питания от АКБ.

Что делать, если загорелся чек двигателя на Рено Сандеро

Неопытные водители паникуют при виде значка «Check Engine», подозревая, что проблемы с двигателем. На самом деле, индикация появляется из-за незначительных повреждений, которые приводят двигатель в нестабильное состояние. Именно в таких ситуациях специалисты рекомендуют проводить диагностику систем и при помощи шифра обозначения ошибок на Рено Сандеро, расшифровать чеки.

Программное обеспечение, установленное на планшет или ноутбук, помогает выяснить код ошибки

Внимание! Диапазон возможных неисправностей может быть большим. Поэтому специалисты рекомендуют не пренебрегать процедурой диагностики систем

Топливная система

Часто возникает разгерметизация. Происходит по причине неплотного прилегания крышки бензобака. Если чек начинает гореть сразу после того, как отъехали от заправки, специалисты советуют остановиться и плотно закрыть горловину крышкой. При обнаружении трещины элемент меняют на новый.

Также топливная система чувствительна к качеству топлива. Если в бензин добавлены посторонние примеси, они оседают на стенках и контактах проводов системы зажигания, образуя нагар. В результате искра не появляется, а датчик передает в ЭБУ сведения о неисправности свечей или катушки.

Некачественное горючее полностью сливают, промывают топливную систему и заправляют хорошим бензином

Система зажигания

Свечи и катушка зажигания часто являются причиной неисправности узла, в результате чего загорается чек двигателя на Рено Сандеро. Также специалисты рекомендуют произвести осмотр кабеля в местах соединения. Клеммы зачищают от нагара и соединяют снова. Если причина в катушке или свечах, производят замену полного комплекта, даже если сгорел один элемент.

Зазор между электродами свечей не должен превышать 1,5 мм

Уровень масла

Недостаточное количество смазки приводит к перетиранию элементов. В результате детали изнашиваются и приводят к поломке смежных с двигательной системой узлов. Чтобы не возникало таких проблем, специалисты рекомендуют регулярно проверять уровень масла в системе и доливать до среднего уровня. Если при осмотре обнаружена утечка смазки, проверяют целостность емкости и шланга, при необходимости устанавливают новые элементы.

Датчик кислорода

Чистоту горючего и моторного масла определяет лямбда-зонд. Если величина примесей превышают допустимую норму, датчик отправляет данные в ЭБУ. Проверяют индикатор. Если он покрыт сажей, производят замену на новый.

Датчик массового расхода воздуха

В поставке воздуха в камеру сгорания важную роль играет ДМРВ. Если пропорции неправильные, двигатель начинает задыхаться и понижает мощность. Также увеличивается расход горючего. Чтобы устранить проблему, неисправный датчик меняют на новый.

Катализатор выхлопных газов

Элемент очищает выхлоп и делает состав более экологичным для окружающей среды. Забитый катализатор не справляется с поставленной задачей, поэтому мощность мотора снижается. Подобные проблемы возникают со старыми авто с большим пробегом.

Своевременная замена механизма поможет продлить срок эксплуатации двигателя

Система ЭБУ

Если на приборной панели Рено Сандеро загорается чек спираль (иначе пила), значит, возникли неполадки в электронном блоке управления, датчиках или электропроводке. Пыль и гарь оседают на элементах системы, в результате загрязненные контакты не справляются с качественной передачей данных.

Значок «пила» может гореть постоянно или периодически

Чтобы устранить неисправность, измеряют сопротивление элемента. Если показатель не в пределах нормы, производят замену электронного блока управления.

Проверка датчика положения дроссельной заслонки и его цепей двигателя 1,4–1,6 (8V) Renault Logan, Sandero

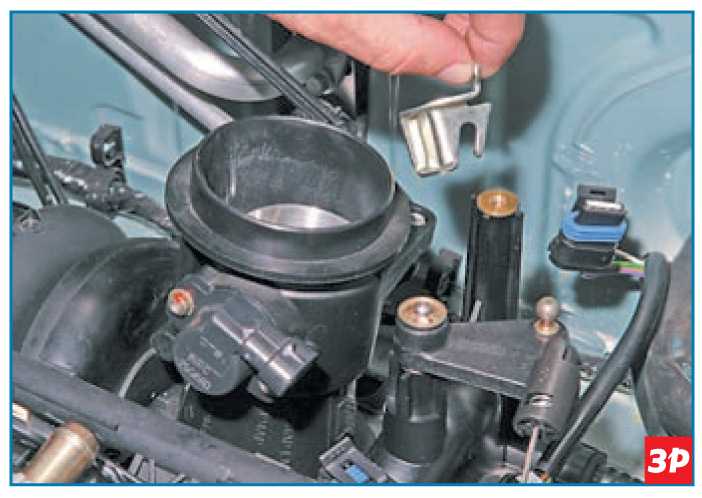

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения дроссельной заслонки.

Маркировка выводов колодки жгута проводов «А», «В» и «С» нанесена на торце колодки, к которому подходят провода.

Для проверки цепи питания датчика подключаем щупы тестера к выводам «А» и «В» колодки.

…прибор должен зафиксировать напряжение 4,8 –5,2 В. При отсутствии напряжения отсоединяем (при выключенном зажигании) колодку жгута проводов от ЭБУ. Затем проверяем исправность (обрыв и замыкание на «массу») цепи («+»питания датчика) между выводом «74» колодки жгута проводов ЭБУ и выводом «В» колодки жгута проводов датчика. Также проверяем цепь («масса» датчика) между выводом «75» колодки жгута проводов ЭБУ и выводом «А» колодки жгута проводов датчика. Если цепи исправны, а напряжение не соответствует норме, значит, неисправен ЭБУ. Таким же образом проверяем цепь (сигнал датчика) между выводом «43» колодки жгута проводов ЭБУ и выводом «С» колодки жгута проводов датчика.

Для проверки исправности самого датчика положения дроссельной заслонки отсоединяем от него колодку жгута проводов и измеряем сопротивление датчика, присоединив щупы тестера к выводам датчика «С» и «А». Для удобства измерения подсоединяем к выводам датчика отрезки неизолированных проводов.

При закрытой дроссельной заслонке сопротивление должно быть равным 960 –1440 Ом…

…а при полностью открытой заслонке – около 2 кОм. Если сопротивление датчика выходит за указанные пределы, датчик необходимо заменить.

Чистка дроссельной заслонки Рено Логан

Прежде чем описать сам процесс чистки дроссельной заслонки Рено Логан, будет своевременно объяснить, для чего вообще нужна эта деталь в конструкции автомобиля.  Дроссельный узел нужен для того чтобы дозировать количество воздуха, попадающее во впускной коллектор. Дроссельная заслонка открывается тогда, когда двигателю необходимо поступления воздуха. Одновременно с этим форсунки впрыскивают туда же топливо, ориентируясь на показатели датчиков. Иначе говоря, узел играет роль клапана, измеряющего давления внутри топливной системы автомобиля. В тот момент, когда он открыт, давление внутри двигателя равняется атмосферным показателям. После закрытия узла создается вакуум. Устройство узла состоит из корпуса и вмонтированной в него оси, на которой держится заслонка.

Ее привод, открывающий и закрывающий заслонку, может быть как механическим, так и электрическим. Механический привод состоит из педали акселератора, связанной с заслонкой с помощью троса. Электрический привод работает с помощью датчиков, которые реагируют на движение педали.

Вся работа инжекторного двигателя основывается на взаимодействии с датчиками. Именно они снимают показания в ключевых местах двигателя, передавая их в бортовой компьютер автомобиля. Это устройства, в свою очередь, регулирует всю работу двигательных узлов. Существует множество датчиков, каждый из которых отвечает за определенную область работы двигателя (коленчатый вал, распределительный вал, насыщенность кислородом, массовый расход воздуха). Есть и датчик, снимающий показания с положения дроссельной заслонки. Чистка требуется не только непосредственной детали, но и этому датчику, так как его исправная работа – залог нормального функционирования автомобиля. Находится он прямо на узле, поэтому перед чисткой его будет легко найти и снять.

Чтобы добраться до заслонки понадобится только рожковый ключ и набор отверток. Первым снимается воздушный фильтр. С помощью ключа откручиваются крепежные гайки, и снимается корпус этой детали. Далее отключается привод заслонки, а за ним снимаются датчики холостого хода и положения заслонки. Последним откручивается крепление корпуса, после чего начинается непосредственная чистка дроссельного узла Рено Логан.

С заслонки очищается любой налет, пыль и грязь. Нельзя использовать щетки, лучше воспользоваться ветошью, промывочной жидкостью и аэрозольным очистителем. Промывку лучше всего провести дважды, не забывая о самых труднодоступных местах. После того как деталь высохнет, все разобранные элементы собираются в обратном порядке.
