Отличные ходовые качества мотоцикла начинаются с регулировки его карбюратора

Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

Карбюратор К-68И устанавливался на мотоцикл Иж Планета-5 чаще других. При его правильной настройке и должном уходе, мотоцикл заводится быстро, работает ровно и без нареканий.

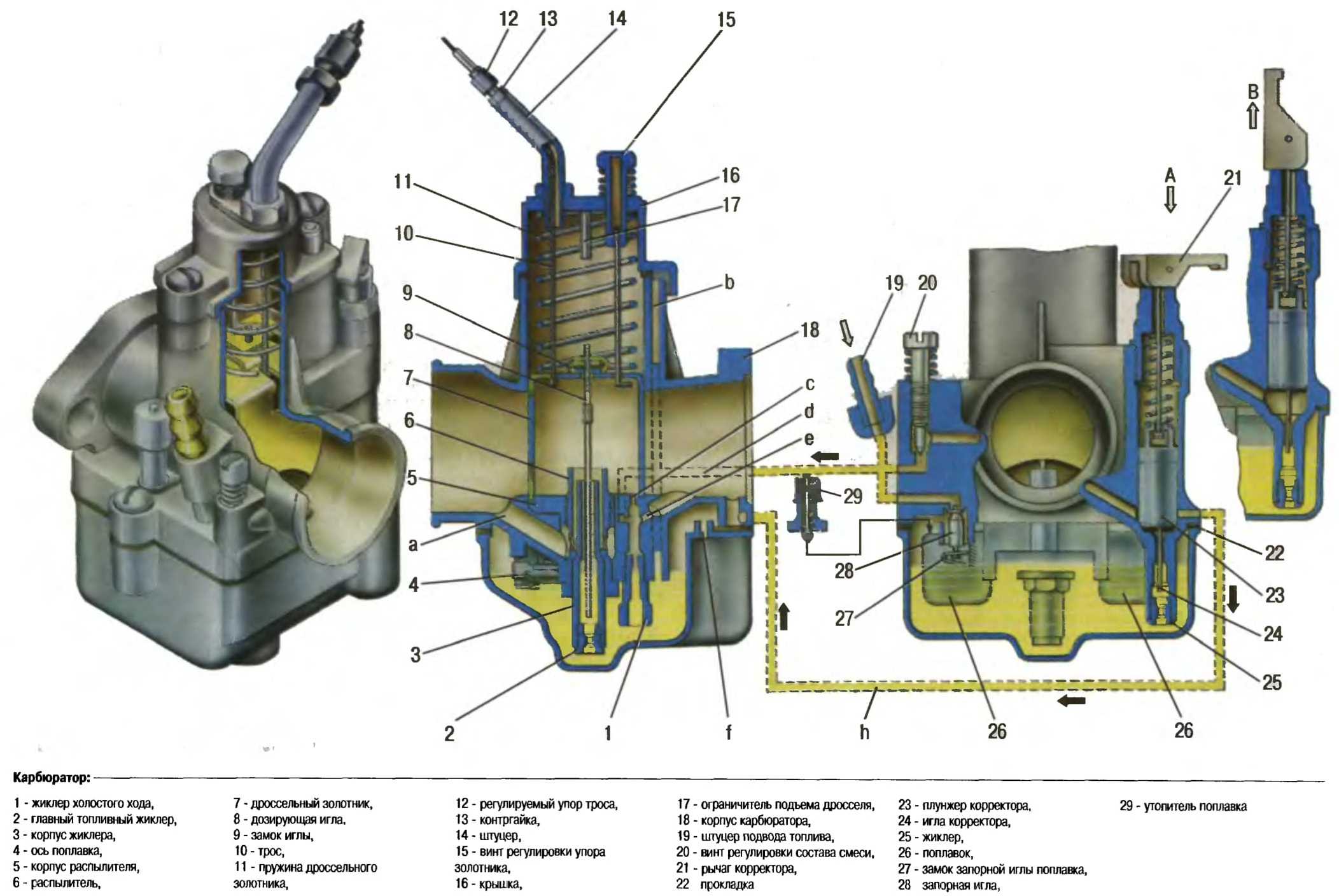

Для регулировки карбюратора К-68И понадобится плоская отвертка, плоскогубцы, линейка. Для наглядности и удобства регулировки, воспользуйтесь схемой устройства карбюратора К-68.

Алгоритм регулировки карбюратора Иж Планета-5:

1. Первым делом необходимо проверить уровень топлива в поплавковой камере. Откручиваем отверткой болты крышки камеры и снимаем ее. Переворачиваем карбюратор и замеряем линейкой расстояние от корпуса карбюратора до верхнего края поплавков. Оно должно равняться 26 ± 5 мм. В случае отклонения параметров, язычок поплавков плоскогубцами подгибается в соответствующую сторону. При этом, ни в коем случае нельзя нарушить параллельность поплавков.
2. Устанавливаем зазор в 2 мм между дроссельной заслонкой и нижней частью смесительной камеры путем регулировки винта 11. Затем проверяем положение иглы дросселя. Необходимое положение иглы – средняя канавка. Остальные канавки сделаны для перемещения замка иглы и настройки соответствующего качества топлива в зависимости от климатических условий.
3. После всех вышеприведённых действий приступаем к самому главному этапу – настройке холостого хода. Регулировочный винт качества холостого хода 15 (расположен вертикально с левой стороны карбюратора) заворачивают до упора, а потом отворачивают на 1-1,5 оборота. Запускаем двигатель и прогреваем на протяжении 5 минут. Винтом регулировки количества смеси 11 (расположен горизонтально с левого бока карбюратора) устанавливаем минимально устойчивые обороты двигателя. Параллельно с этим медленно отворачиваем винт 15 до тех пор, когда обороты двигателя перестанут возрастать. Именно момент снижения числа вращения оборотов коленчатого вала будет оптимальным для определения положения регулировочного винта 15. Снова уменьшаем обороты двигателя винтом 11 и выкручивая винт 15, находим новое оптимальное положение дроссельной заслонки. Повторять эту операцию нужно до тех пор, пока не установятся самые минимальные, но при этом устойчивые обороты коленчатого вала двигателя.
4. Резким поворотом рычага газа на холостом ходу проверяем правильность регулировки (качество смеси). Если при резком открытии дросселя двигатель глохнет либо плохо набирает обороты, винт 15 нужно немного закрутить, тем самым обогатив смесь. В случае, когда двигатель глохнет при закрытии дросселя, винт 15 следует немного открутить.
5. Также правильность регулировки можно проверить по цвету центрального изолятора свечи зажигания. После настройки карбюратора на мотоцикле проезжают расстояние 5-10 км и выворачивают свечи из головки цилиндра. Нагар темного цвета свидетельствует о слишком богатой смеси. Светлый цвет (белесый или песочный) говорит о том, что смесь бедная. Нормальный рекомендуемый цвет свечи коричневый либо кирпичный.
6. Также стоит помнить про свободный ход троса газа 1-3 мм. Если его не будет, регулировка дроссельной заслонки будет некорректной. Свободный ход выставляется при помощи регулировки специального болта, расположенного под колпачком 18.

На видео ниже наглядно представлена настройка карбюратора К-68И на мотоцикле Иж планета-5.

https://youtube.com/watch?v=hYa2vXAlVno

Как установить карбюратор

Перед установкой карбюратора на мотоцикл ИЖ Юпитер5 необходимо убедиться, что он чистый и все его компоненты присутствуют. Начните со снятия крышки дроссельной заслонки, которая имеет три отверстия — круглое посередине для установки и фиксации иглы, фигурное со стороны выреза для подключения к тросу, идущему от ручки дроссельной заслонки, и т-образное для установки винтовой тяги. Новый карбюратор иж юпитер 5 имеет встроенный ограничитель, расположенный в его крышке, который необходимо устранить после обкатки. После установки карбюратора на двигатель, прикрепите трос к его фигурному отверстию и закройте крышку. После этого проверьте, может ли он полностью открыть диффузор без заеданий при любом положении ручки дроссельной заслонки. Затем подсоедините к его штуцеру маслопровод. Тщательно осмотрите каждое соединение на наличие даже минимальной утечки, прежде чем запустить двигатель обычным способом, слегка надавив несколько раз на лапку завода. Проверив работу устройства и равномерность распределения топлива на горячем моторе, можно выключить зажигание.

Основные виды настройки карбюратора

Ни для кого из автовладельцев не является секретом, что карбюратор предназначен для приготовления горючей смеси для двигателя, которую он производит путём смешивания определённой порции воздуха с топливом. Но на этом его функции не ограничиваются. Он также должен обеспечить работу двигателя мотоцикла на различных режимах, а значит готовить топливную смесь с различной пропорцией её компонентов. Выполнение этой задачи возложено на различные системы и узлы аппарата. К ним относятся:

• Главная дозирующая система;
• Система холостого хода;
• Пусковое устройство;
• Система поддержания заданного уровня топлива.

Настройку этих элементов мы и рассмотрим. Начать лучше всего проверки уровня топлива в поплавковой камере

. Для этого необходимо:

• снять карбюратор;
• удалить крышку поплавковой камеры;
• перевернув карбюратор, так чтобы поплавки оказались сверху, замерить расстояние от кромки корпуса до верхнего края поплавков. Оно должно равняться 26 мм ± 0,5 мм; случае отклонения устраняется путём подгибания язычка;
• проверить параллельность поплавков; настраивать подгибанием кронштейнов.

Теперь займёмся главной дозирующей системой

. Сперва проверяем зазор между дроссельной заслонкой и нижней частью воздушного канала. Он должен составлять 2 мм. Если величина зазора не соответствует, то регулируем её при помощи регулировочного болта троса привода дроссельной заслонки, который находится на трубке крышки дроссельного колодца.

Карбюратор мотоцикла Иж Планета Спорт

Мотоцикл Иж Планета Спорт 350. Легенда советской мотопромышленности. Ранние модели мотоцикла оснащались японскими комплектующими, в частности карбюратором Mikuni с диаметром диффузора 32мм. Благодаря ему, мощность мотоцикла составляла 32 л.с. при 6700 об/мин.

Надежность карбюратора объясняется простотой конструкции. Дроссель имеет цилиндрическую форму. Для слива лишнего топлива в нижней части поплавковой камеры имеется специальная пробка. Регулировка карбюратора осуществляется при помощи воздушного винта и винта холостого хода (по аналогии с К-68). Для облегчения пуска двигателя в холодную погоду имеется рычаг обогатителя.

Как видим, на мотоциклах Иж линейки Планета устанавливались разные карбюраторы, но в основном отечественные. По мере роста мощности моторов, менялись и характеристики карбюраторов. Для качественной и долгой работы двигателя, необходимо своевременно (каждые 3000-4000 км) осматривать и прочищать карбюратор. При желании на мотоциклы Иж Планета можно установить и импортные карбюраторы. Главное правильно подобрать жиклеры с необходимой пропускной способностью и соотнести диаметр диффузора.

Блокируя рекламу вы лишаете сайт средств к существованию! Мы работаем для вас, отключите Adblock на любимом сайте!

Рекомендации по регулировке

Безупречная работа узла – залог надежности и выносливости мотора. Перед наладкой проверяется работа системы зажигания, целостность поршней и цилиндра. Также необходимо прочистить свечи зажигания либо заменить их на другие.

Что не рекомендуется делать:

• прочищать жиклеры железными прутьями или проволокой;
• промывать детали ацетоном или другими растворителями, а использовать лишь очищенный бензин.

Процесс регулировки:

Проверяется наличие зазоров и пришедших в негодность прокладок, так как они пропускают воздух.
Фланец устройства должен полностью примыкать к цилиндру движка.
Все прилегающие части узла проверяются поверочной плитой и при надобности притираются.
Проводится оценка уровня горючего в поплавковой камере.
Важно проконтролировать параллельное размещение поплавков. Допускается погрешность не больше 0,5 мм.
Промежуток от поплавка до корпуса не должно быть больше 26,5 мм

Это важно для сохранения нормального уровня горючего в камере при среднем атмосферном давлении.

Настройка карбюратора к 62

• В устройстве насчитывается два винта (первый — винт качества, перекрывающий канал и обеспечивающий повышенное поступление воздуха; вторым винтом регулируется положение заслонки. Оба элемента предназначены для регулирования оборотов холостого хода и иглы, которая отвечает за качество рабочей смеси. Когда она поднимается смесь обогащается, при опускании – обедняется.
• Первым делом нужно закрутить винт качества до упора, а потом провернуть один раз. Затем следует двигатель завести и прогреть. Винт выкручивают до наступления звуков перебоев в моторе. Настройку проводят до режима устойчивой работы двигателя.

Таким образом выставляют средний состав смеси для низких оборотов холостого хода. Если обороты окажутся высоки, то с помощью винта заслонки их следует опустить. При появлении сбоев в работе движка прекращают опускать заслонку.

Синхронизация карбюраторов на мотоцикле

Синхронизация карбюраторов мотоцикла является точной процедурой, но не очень сложной. Для проведения этого действия понадобится синхронизатор. Это набор измерителей, которые проверяют разреженность. А сам измеритель – это датчик вакуумный, имеющий клапан, который сглаживает колебания стрелки. Используются наборы, имеющие две или четыре головки. Лучше всего подойдет четырехголовочный прибор.

Порядок проведения синхронизации:

• Мотоцикл разогревается до необходимой температуры.
• Снимается бак, после этого — фильтр.
• Теперь нужно подобрать места, где подключить головки прибора. В чем суть синхронизации? Нужно выставить одинаковую разреженность, образующуюся в коллекторе. Потому что через него горючая смесь попадает на входные цилиндры из карбюратора. Поэтому места для подключения нужно подбирать в коллекторах.
• Устройство подключается к найденным точкам съема. Бывает, что попасть на эти точки трудно, и тогда карбюраторы можно приподнять. Для этого они вытаскиваются из патрубков, а после подключения прибора, усаживаются на место.
• Запускается мотоцикл. Клапаны всех датчиков нужно отрегулировать. Нужно, чтобы они реагировали на любые изменения разреженности, но колебались не сильно. Клапан отпускается в том случае, если стрелка не реагирует на любые изменения.
• На карбюраторе можно увидеть три винта. Именно с их помощью проводят синхронизацию. Один из них, первый, расположился между первыми двумя карбюраторами. Проводим их синхронизацию. Для синхронизации второй пары карбюраторов, третьего и четвертого, используют третий винт. Он находится между ними. Центральный винт синхронизирует между собой все карбюраторы.

• Синхронизируется первая пара карбюраторов.
• Синхронизируется вторая пара карбюраторов.
• Теперь выравниваются все показания с использованием центрального винта.
• После окончания синхронизации поддаем газ, резко поднимаем обороты и опять сбрасываем. Все показания синхронные.
• Если это не так, процедура, начиная с седьмого шага, нужно повторяется.

Заменить масло или провести процедуру синхронизации можно сделать самостоятельно. Но регулировка карбюратора мотоцикла является более сложной частью ремонта. И если навыков такой работы у вас нет, лучше всего обратиться к профессионалам.

Какой карбюратор используется на мотоцикле Иж Планета-5

Последняя модель Планеты выпускалась в нескольких вариациях. Ранние переходные модели оснащались карбюраторами К-62И. Затем стали устанавливать К-65И и более прогрессивные К-68И с цилиндрической формой дроссельной заслонки.

Все три карбюратора: слева вверху — К62И, справа вверху — К68И, снизу — К65И

Все три карбюратора имеют схожий принцип работы. Из бака через топливный кран горючее попадает в поплавковую камеру. Поплавки изготовлены из бензостойкого легкого материала. Как только бензин наполнит камеру, поплавки всплывут и запорная игла перекроет канал подачи топлива.

Из камеры топливо через главный топливный жиклер попадает в распылитель. В нем топливо смешивается с воздухом, поступившем через специальное отверстие в корпусе распылителя. Готовая смесь попадает в смесительную камеру (диффузор) а затем в цилиндр двигателя. Это дозирующая система называется главной. И работает она только на средних и высоких оборотах двигателя, когда дроссель поднят более чем на 2/3 своего хода.

Топливо поднимается по трубке за счет действия разрежения в смесительной камере и смешивается с воздухом, поступающим через воздушный канал. В результате, образовавшаяся смесь при небольшом открытии дросселя выходит через отверстие холостого хода (оно специально расположено за дроссельной заслонкой, в конце диффузора).

Если продолжать поднимать дроссель, то разрежение возрастет в зоне переходного отверстия и через него также начнет поступать смесь. В общем, при поднятии дроссельной заслонки (повороте рычага газа) смесь обедняется и количество оборотов коленчатого вала двигателя возрастает. Увеличивается скорость потока воздуха и за счет понижения давления в смесительной камере, повышается подача топлива.

В карбюраторе мотоцикла Иж Планета-5 также присутствует система пуска и прогрева двигателя (для облегчения запуска двигателя в холодное время года). Корректор-обогатитель установлен на корпусе карбюратора либо выведен на руль мотоцикла при помощи троса. При его поднятии в корпусе карбюратора откроются 3 канала. Через топливный канал из поплавковой камеры топливо попадет в специальную полость, где оно смешается с воздухом, поступающим из воздушного канала (этот канал обычно расположен в конце диффузора со стороны воздушного фильтра).

В результате, готовая смесь через специальный канал попадет к выходу из смесительной камеры (за дроссельной заслонкой). Каналы рассчитаны таким образом, чтобы готового качества смеси было достаточно для того, чтобы прогреть двигатель.

Утопитель поплавка или дополнительное пусковое устройство. При нажатии на него, поплавки опускаются и в камеру поступает дополнительное топливо. При запуске смесь обогащается и двигателю легче завестись. Утопитель рекомендуется использовать только при температуре +5 C и ниже.

Основные виды настройки карбюратора

Ни для кого из автовладельцев не является секретом, что карбюратор предназначен для приготовления горючей смеси для двигателя, которую он производит путём смешивания определённой порции воздуха с топливом. Но на этом его функции не ограничиваются. Он также должен обеспечить работу двигателя мотоцикла на различных режимах, а значит готовить топливную смесь с различной пропорцией её компонентов. Выполнение этой задачи возложено на различные системы и узлы аппарата. К ним относятся:

• Главная дозирующая система;
• Система холостого хода;
• Пусковое устройство;
• Система поддержания заданного уровня топлива.

Настройку этих элементов мы и рассмотрим. Начать лучше всего проверки уровня топлива в поплавковой камере. Для этого необходимо:

• снять карбюратор;
• удалить крышку поплавковой камеры;
• перевернув карбюратор, так чтобы поплавки оказались сверху, замерить расстояние от кромки корпуса до верхнего края поплавков. Оно должно равняться 26 мм ± 0,5 мм; случае отклонения устраняется путём подгибания язычка;
• проверить параллельность поплавков; настраивать подгибанием кронштейнов.

Теперь займёмся главной дозирующей системой. Сперва проверяем зазор между дроссельной заслонкой и нижней частью воздушного канала. Он должен составлять 2 мм. Если величина зазора не соответствует, то регулируем её при помощи регулировочного болта троса привода дроссельной заслонки, который находится на трубке крышки дроссельного колодца.

Следующим шагом регулировки карбюратора К-68 будет проверка положения иглы дросселя. Она имеет 5 канавок, в которые может быть вставлен замок иглы. Обычное положение замка – средняя канавка. Перемещение замка вниз смесь обогащается, вверх – наоборот обедняется. Проверку осуществляем по цвету центрального электрода свечи зажигания:

• если электрод чёрного или тёмно-коричневого цвета, то это значит, что сгорающая в блоке цилиндра горючая смесь сильно обогащена — перемещаем замок вниз;
• если цвет светло-серый, она обеднённая – замок поднимаем;
• светло-коричневый цвет электрода сигнализирует о нормальном положении иглы.

Теперь карбюратор можно установить на место и произвести регулировку холостого хода. Регулировка производится на горячем двигателе, поэтому перед регулировкой можно проехать 10 — 15 км. Далее регулировку производим в следующем порядке:

• Заворачиваем винт качества смеси до упора, а затем отворачиваем на один – полтора оборота;
• Вращая винт подъёма дросселя, добиваемся снижения оборотов до минимально устойчивых;
• Винтом качества выводим двигатель на максимальные обороты;
• Опять винтом подъёма дросселя снижаем обороты до минимальных. Данную операцию необходимо провести несколько раз, пока Вы не добьётесь устойчивой работы двигателя на максимально обеднённой смеси;
• Заворачиваем винт качества на ½ оборота.

Наконец, регулировка карбюратора К-68 произведена. Если всё сделано правильно, то есть полная гарантия того, что при исправных и отлаженных остальных системах мотоцикл будет уверенно запускаться и надёжно работать на любых режимах, доставляя истинное удовольствие своему владельцу.

Ремонт карбюратора

При длительной эксплуатации мотоцикла можно столкнуться с переливанием карбюратора (подтеканием из дренажного отверстия). В первую очередь, рекомендуется проверить уровень топлива в карбюраторе и герметичное прилегание запорной иглы. Подгибанием кронштейнов запорной иглы в нужную сторону регулируем уровень топлива (расстояние от плоскости середины поплавков до края корпуса карбюратора 13±1,5 мм). Конусный конец запорной иглы сделан из резины. Если она прохудилась, рекомендуется ее заменить новой иглой из ремкомплекта. Бывает и такое, что поплавки из-за усталости материала начинают пропускать в себя бензин. Лечится также заменой.

Поплавки

Засорение топливных жиклеров случается из-за некачественного топлива или при попадании грязи из воздуха через фильтр. Для очистки бензина помимо сеточки в топливном кране, нужно дополнительно врезать топливный фильтр в бензошланг. Воздушный фильтр должен герметично соединяться с карбюратором. При этом нельзя изменять его конструкцию, а уж тем более ставить так называемый нулевик.

Фильтрующий элемент должен строго соответствовать пропускной способности, рекомендуемой заводом изготовителем мотоцикла. Для очистки жиклеров ни в коем случае нельзя применять иголки или проволоку. Достаточно промыть их в бензине и продуть сжатым воздухом.

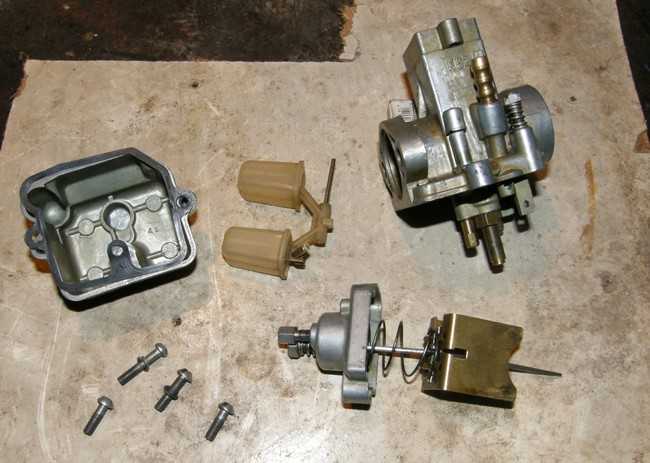

Карбюратора К-62 в разобранном виде.

Иногда случается такое, что при заводке или работе мотоцикла в карбюратор чихает. Происходит это из-за неполадок в системе зажигания. Первым делом необходимо заменить свечу. Если это не помогло, значит сбилось зажигание. Обычно в карбюратор стреляет при раннем зажигании. Также причиной чихания может служить слишком бедная смесь. Процесс горения у такой смеси медленный и, когда поршень открывает впускное окно, смесь выстреливает в диффузор.

Основной причиной обеднения смеси является подсос воздуха в следующих местах:

• из-под сальников коленчатого вала;
• головки цилиндра;
• в месте соединения фланца карбюратора и патрубка цилиндра.

Пробуем искать и устранять причину подсоса воздуха методом исключения. Начинать следует с осмотра и настройки системы зажигания.

Регулировка карбюратора Иж Юпитер 5

Регулировка карбюратора ИЖ Юпитер 5 является самым простым, но в тоже время самым важным процессом. Будь то К-62, К-65 или К-68, сначала следует разогреть двигатель до рабочей температуры, после чего выполнить последовательный ряд действий:

1. Установить низкие, но достаточно стабильные обороты двигателя посредством вращения винта, регулирующего положение дросселя.
2. Изменяя положение винта холостого хода задать двигателю максимальные обороты.
3. Указанные действия повторить 4-5 раз, постепенно уменьшая при этом обороты двигателя.
4. Резкими рывками проверить верность регулировки.

Настроить карбюратор

на ИЖ юпитер 5 следует так, чтобы не было рывков, и не глох двигатель в случае резкого открытия и закрытия дросселя. В первом случае следует обогатить горючую смесь путем поворота винтахолостого хода на ¼-½ оборота по часовой стрелке. Во втором – повернуть винт в противоположную сторону. Отрегулировать карбюратор на ИЖ Юпитер 5 также можно в эксплуатационных режимах. В зависимости от погодных условий и технического состояния мотора, дозирующая игла может быть переставлена вверх для обогащения смеси и вниз – для получения противоположного эффекта.

Гибридный BMW 530e пересмотрен для 2021 года

BMW 530e PHEV был обновлен новым аккумулятором, улучшенной экономичностью, сниженным уровнем выбросов и увеличенным запасом электроэнергии. Гибридный BMW 530e был

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

На мотоциклах ИЖ Юпитер 2,3 устанавливались карбюраторы К-36Ж с диаметром диффузора 24 мм. В то время устройство карбюратора было самым прогрессивным.

Схема карбюратора ИЖ Юпитер 2,3

За настройку карбюратора отвечают: винт количества смеси (16), винт качества смеси (24) регулирует не количество воздуха, а топливную эмульсию, которая поступает за дроссельную заслонку (по аналогии, с автомобильным карбюратором), игла дросселя (12) и главный топливный жиклер (18). Последний можно легко вывернуть сбоку карбюратора для очистки или замены, что, несомненно, очень удобно.

Дроссельный золотник сделан плоским, прямоугольной формы с характерным вырезом со стороны впуска для обеднения смеси на холостом ходу. В верхней части дросселя игла крепится в отверстие без помощи замка. А крышка смесительной камеры (1) крепится при помощи двух пластинчатых пружин (10). Такая конструкция сделана для быстрого изъятия иглы и настройки работы карбюратора на средних оборотах двигателя (перемещением положения дозирующей иглы).

Топливный корректор состоит из иглы, которая под действием пружины (2) закрывает жиклер корректор (17). Трос корректора, выходит из направляющей (9) и соединяется с монеткой на руле. При ее повороте игла поднимается, и дополнительное топливо через жиклер корректора попадает в отверстие смесительной камеры, обогащая смесь.

Как видно из схемы, жиклер холостого хода (25) расположен за ГТЖ, за счет чего система холостого хода частично влияет на работу двигателя при полностью открытом дросселе. По этой же причине диаметр этого диффузора был увеличен до 70 мл/мин.

Далее закручиваем винт качества до тех пор, пока не нарушится устойчивость работы двигателя. Когда это произошло, откручиваем этот же винт обратно, чтобы мотор снова заработал устойчиво. В конце винтом количества снова пытаемся снизить обороты до минимума. Чтобы проверить правильность регулировки, резко выкручиваем трос газа до середины, а потом бросаем.

Карбюратор на Планету, или как отличить подделку.

Всем привет! Спустя много времени появился удачный случай рассказать о карбюраторе К68, а именно сегодня хочу затронуть карбюратор К68И, устанавливаемый на мотоциклы Планета 5 и Юпитер 5. Существует, опять же много мифов слухов о том, какой должен все таки быть диффузор, как должен выглядеть оригинальный К68, как отличить его от подделки узкоглазых друзей из-за бугра и т.д. Первое что я бы хотел отметить, это то, что с сравнением с любым японским аналогом, а они как оказывается имеются, он довольно примитивен и ужасен в настройке. Сколько головной боли и ночных дум перед сном принес он мне о том, как же все таки его настроить, и почему оно не едет… Ближе к теме… На днях почитав умные статьи на просторах форумов, я нашел хорошую статейку о том, как отличить карбюратор К68И от китайской подделки. Для общего развития карбюраторы (Россия) Считаются на сегодняшний день одним из лучших предложений на рынке для мотоциклов ИЖ Планета 5, а так же ИЖ Юпитер 5. Так вот, карбюратор был мною заказан и доставлен ко мне доблестной Почтой России за 5 дней, где заказывал могу подсказать в ЛС. Карбюратор пришел в таком виде

Но что самое главное, покупку одобрил мой кот Кузьма, это, я считаю, главное =)

1. Надпись. На оригинале она четкая, не размытая как на подделке, а так же размер шрифта, на оригинале он больше, язык надписи АНГЛИЙСКИЙ.

2. Качество литья. Оно так же другое, выполнено с большим пристрастием по отношению к подделке.

3. Цвет прокладки поплавковой камеры, он должен быть ЧЕРНЫМ.

5. Диффузор. У оригинала он составляет 32 мм, на моем китайском 30,5 мм, а это, на минуточку, большая разница, влияющая, в первую очередь на мощность.

6. Диаметр смесительной камеры, у оригинала он ровно 31,5 мм.

• К68
• К68И
• Карбюратор
• Топливная система
• Планета 5.

Параметры карбюраторов отечественных мотоциклов

Таблица. Параметры карбюраторов, применяемых на отечественных мотоциклах и мотороллерах.

Обозначение карбюратора	Марка и модель мотоцикла или мотороллера	Диаметр диффузора, мм	Пропускная способность главного жиклера, см3/ мин	Диаметр распылителя,мм	Диаметр жиклера холостого хода, мм	Корректирующее устройство
К-55	К-55; К-58; М1М	20	135	2,67	—	ВЗ
К-55Б	К-175; К-175А	20	190	2,67	—	ВЗ
К-55В	ВП-150	22	165	2,67	—	—
К-55Д	М-103; М-104	22	145	2,67	—	—
К-28Б	-49	24	110	2,55	0,5	ВК
К-28Г	Т-200М; ТГ-200	25	182	2,55	0,6	ВК
К-28Д	ИЖ-56	25	182	2,7	0,5	ВК
К-28Ж	ИЖ-Ю	25	270	2,7	0,5	ВК
К-28И	ИЖ-П	25	215	2,7	0,5	ВК
К-36Р	В-150М	22	155	2,6	0,6	—
К-36М	М-105; М-106	22	155	2,65	0,5	—
К-36	К-175В; К-175В; «Восход», «Турист»	24	180	2,65	0,6	ТК
К-36Ж	ИЖ-Ю2; ИЖ-Ю3	24	240	2,65	0,5	ТК
К-36И	ИЖ-П2	27	250	2,6	0,5	ТК
К-36Д	ИЖ-П3	27	260	2,6	0,5	ТК
К-37	М-72; К-750	24	160	2,7	0,5	ВЗ
К-37А	К-750М	24	160	2,7	0,5	ВЗ
К-38	М-61; М-62	24	150	2,7	0,5	ВЗ
К-302	К-750; К-750М	24	185	2,66	0,4	ВЗ
К-301	М-62; М-63	24	185	2,66	0,4	ВЗ
К-301В	К-650	24	200	2,66	0,4	ВЗ

Ремонт карбюратора

При длительной эксплуатации мотоцикла можно столкнуться с переливанием карбюратора (подтеканием из дренажного отверстия). В первую очередь, рекомендуется проверить уровень топлива в карбюраторе и герметичное прилегание запорной иглы. Подгибанием кронштейнов запорной иглы в нужную сторону регулируем уровень топлива (расстояние от плоскости середины поплавков до края корпуса карбюратора 13±1,5 мм). Конусный конец запорной иглы сделан из резины. Если она прохудилась, рекомендуется ее заменить новой иглой из ремкомплекта. Бывает и такое, что поплавки из-за усталости материала начинают пропускать в себя бензин. Лечится также заменой.

Поплавки

Засорение топливных жиклеров случается из-за некачественного топлива или при попадании грязи из воздуха через фильтр. Для очистки бензина помимо сеточки в топливном кране, нужно дополнительно врезать топливный фильтр в бензошланг. Воздушный фильтр должен герметично соединяться с карбюратором. При этом нельзя изменять его конструкцию, а уж тем более ставить так называемый нулевик.

Фильтрующий элемент должен строго соответствовать пропускной способности, рекомендуемой заводом изготовителем мотоцикла. Для очистки жиклеров ни в коем случае нельзя применять иголки или проволоку. Достаточно промыть их в бензине и продуть сжатым воздухом.

Карбюратора К-62 в разобранном виде.

Иногда случается такое, что при заводке или работе мотоцикла в карбюратор чихает. Происходит это из-за неполадок в системе зажигания. Первым делом необходимо заменить свечу. Если это не помогло, значит сбилось зажигание. Обычно в карбюратор стреляет при раннем зажигании. Также причиной чихания может служить слишком бедная смесь. Процесс горения у такой смеси медленный и, когда поршень открывает впускное окно, смесь выстреливает в диффузор.

Основной причиной обеднения смеси является подсос воздуха в следующих местах:

• из-под сальников коленчатого вала;
• головки цилиндра;
• в месте соединения фланца карбюратора и патрубка цилиндра.

Пробуем искать и устранять причину подсоса воздуха методом исключения. Начинать следует с осмотра и настройки системы зажигания.

Регулировка карбюратора Иж Юпитер 5

Регулировка карбюратора ИЖ Юпитер 5 является самым простым, но в тоже время самым важным процессом. Будь то К-62, К-65 или К-68, сначала следует разогреть двигатель до рабочей температуры, после чего выполнить последовательный ряд действий:

1. Установить низкие, но достаточно стабильные обороты двигателя посредством вращения винта, регулирующего положение дросселя.
2. Изменяя положение винта холостого хода задать двигателю максимальные обороты.
3. Указанные действия повторить 4-5 раз, постепенно уменьшая при этом обороты двигателя.
4. Резкими рывками проверить верность регулировки.

Настроить карбюратор на ИЖ юпитер 5 следует так, чтобы не было рывков, и не глох двигатель в случае резкого открытия и закрытия дросселя. В первом случае следует обогатить горючую смесь путем поворота винта холостого хода на ¼-½ оборота по часовой стрелке. Во втором – повернуть винт в противоположную сторону.

Отрегулировать карбюратор на ИЖ Юпитер 5 также можно в эксплуатационных режимах. В зависимости от погодных условий и технического состояния мотора, дозирующая игла может быть переставлена вверх для обогащения смеси и вниз – для получения противоположного эффекта.

Два карбюратора на ИЖ Юпитер

Среди всевозможных доработок для двухцилиндрового Ижа особенно выделяется установка двух карбюраторов на двигатель мотоцикла. По одному на каждый цилиндр. Делается это в расчете на увеличение мощности мотора путем улучшения наполнения каждого цилиндра. Мощность действительно увеличиться, но максимум на пару лошадей.

Кроме того, установка лепесткового клапана улучшит наполнение цилиндра на низких и средних оборотах, немного снизится расход топлива. Цилиндр юпитера примерно равен объему 175 см3, поэтому лепестковые клапана можно поставить от восхода 3м-01 либо изготовить у токаря по образцу. Карбюраторы тоже можно взять от восхода (К-62В, К-65В) либо от явы 638.

Помимо установки клапанов еще потребуется доработать поршня. На юбке поршня со стороны впуска необходимо сделать отверстие, как показано на рисунке. Это нужно для того, чтобы уменьшить сопротивление на впуске, необходимое для работы лепестков.

Для работы двух карбюраторов понадобится краник с двойником и общая ручка газа для обоих тросов. Эти детали можно взять с урала либо подобрать от других моделей мотоциклов.

После установки всех деталей необходимо провести настройку и синхронизацию карбюраторов. Иначе может возникнуть перегрев и износ одного из цилиндров, а также сильная вибрация.

Мотоцикл содержит в себе множество различных систем и механизмов. Одна из таких достаточно важных систем – карбюратор. От того, какой будет установлен механизм, будет зависеть продолжительность работоспособности транспорта. Так же, от карбюратора зависят и рабочие характеристики автотранспорта. Поэтому нужно тщательно подбирать данный механизм под свой транспорт

Следует обратить внимание на принцип настройки устройства, а так же на само устройство

Карбюратор К-68, который установлен на какой-либо мотоцикл, достаточно легко настраивается без посторонней помощи. Благодаря ему, процесс разгона двигателя станет значительно быстрее, а обороты приобретут заметную стабильность. Смесь бензина и воздуха будет подаваться в двигатель примерно в равных пропорциях.

Как установить карбюратор

Перед тем, как установить карбюратор

на ИЖ Юпитер 5, убедитесь в полной его чистоте и наличии всех деталей. Первым делом снимите крышку карбюратора с дросселем, имеющим три отверстия. Круглое отверстие, находящееся в центре, предназначено для размещения и фиксации иглы, фасонное, размещенное со стороны выреза, — для присоединения троса, идущего от ручки газа, Т-образное – для установки винтовой тяги. Новыйкарбюратор на ИЖ Юпитер 5 имеет расположенный в крышке ограничитель, который извлекается после обкаточного периода. После фиксации карбюратора на двигателе, в фасонное отверстие дросселя крепится трос и затягивается крышка. Дроссель проверяется на способность полного открытия диффузора и отсутствие заедания во всех положениях ручки газа.

Настройка карбюратора

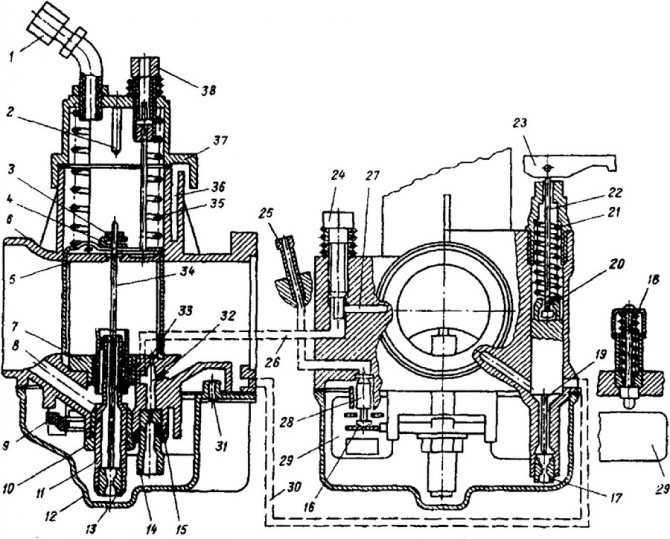

Схема карбюратора К-68: 1. Упорный болт оболочки троса. 2. Винт регулировки качества смеси. 3. Винт подъема дросселя.
