Передний и задний карданы Шевроле Нива – какой выбор будет лучшим – шрусовые либо на крестовинах?

От своего предка ВАЗ-2121 передний и задний карданы Шевроле Нива, можно сказать, получила в наследство. Каждая новая модель Нивы определяется в качестве внедорожника. То есть, трансмиссия транспортного средства разрешает передачу момента сил и на задние, и на передние колеса.

Карданный вал. Как он устроен и для чего предназначен?

Карданный вал применяется для того, чтобы передать момент от одного узла к следующему, который расположен на некотором расстоянии.

Кардан обладает многозадачностью, поскольку выполняет роль вала, передающего усилие от фланца раздаточной коробки к главной шестерне редуктора, а также может совершить переориентацию оси вращения.

В случае, если бы фланцы мостов и фланцы раздатки на автомашине Нива Шевроле находились соосно, а во время движение между ними не изменялось бы расстояние, то вал возможно было бы соединить жестко. Но по факту осуществить соосность почти не представляется возможным, а при езде по неровной дороге узлы трансмиссии начинают двигаться. Ось вращения немного поворачивается благодаря шарнирному соединению мостов и шарнира. Колебания узлов трансмиссии гасится из-за того, что устройство вала является подвижным.

Карданной передачей называется комплекс узлов, которые передают усилия посредством кардана. Карданная передача устроена почти идентично во всех автомашинах.

Составляющие карданной передачи:

1. шарниры валов;
2. передний карданный вал;
3. задний карданный вал;
4. шарниры валов;
5. опора;
6. резиновая муфта (на автомашинах Шевроле Нива ее установка производится на промежуточном валу, который соединяет раздатку и КПП).

Существует 2 типа карданных передач. На самые первые автомобили Нива устанавливали карданные передачи с применением шарниров неравных угловых скоростей. Подобные карданные валы являются довольно силовыми, их можно устанавливать как на легковые, так и на грузовые автомашины. В состав шарнира входит две вилки на конце, которые соединяются при помощи крестовины. В последней рабочая составляющая – это игольчатый подшипник.

Позднее на Нивы начали устанавливать карданные передачи с шарнирами равных угловых скоростей. При помощи такого шарнира, если изменяется ось вращения, все части вала поворачиваются под одним углом.

Составляющие данного карданного вала:

• -шарики;
• -сепаратор;
• -обойма, которая играет роль корпуса;
• -защитный чехол.

Помимо того, что модернизировался внешний вид автомашины, модернизировалась и трансмиссия. Вопрос вибрации валов на скорости пробовали решить производители. В самом деле, если скорость развивалась до 80 км/ч, то возникала «дрожь», которая характерна для автомашины этого вида. Кто-то из автовладельцев не обращал внимания на эту черту, они ездили на транспортном средстве только лишь по бездорожью. Вторая же часть собственников авто время от времени балансировали валы, меняли карданы и крестовики. Однако, на сто процентов проблема при помощи таких методов не решалась.

В результате производители перестали выпускать валы с крестовинами. Новые передний и задний карданы Шевроле Нива оснащались шрусами.

Теоретически они должны были способствовать вращаться составляющим вала более плавно. Кроме того, планировалось, что такие передний и задний карданы Шевроле Нива будут работать при условиях ориентирования осей вращения под углом 35 градусов по отношению друг к другу. Однако, на практике ожидания не совсем оправдались.

Преимущества и недостатки ШРУСового кардана

Шарики в обойме обеспечивают равномерное вращение вала независимо от угла изгиба. Также шарики в обойме отличаются большей прочностью, чем крестовины. Это обеспечивает карданам со ШРУСами такие преимущества:

• Тихая работа без вибрации и гула на высоких скоростях.
• Большой (почти неограниченный) ресурс работы при правильной эксплуатации.
• Отсутствие необходимости смазки или другого обслуживания.

Однако состояние шарнира зависит от целостности защитного чехла. В случае повреждения резины в подшипник попадает грязь и вода, которые выводят детали из строя.

Ниву с карданами на ШРУСах лучше эксплуатировать на трассах или в условиях умеренного бездорожья. Иначе ветки, камни и даже грязь могут порвать пыльник. Поэтому после преодоления сложных участков необходимо проверить состояние защитных чехлов. Они подлежат немедленной замене при обнаружении трещин или разрывов

На заднем кардане наелся задний ШРУС

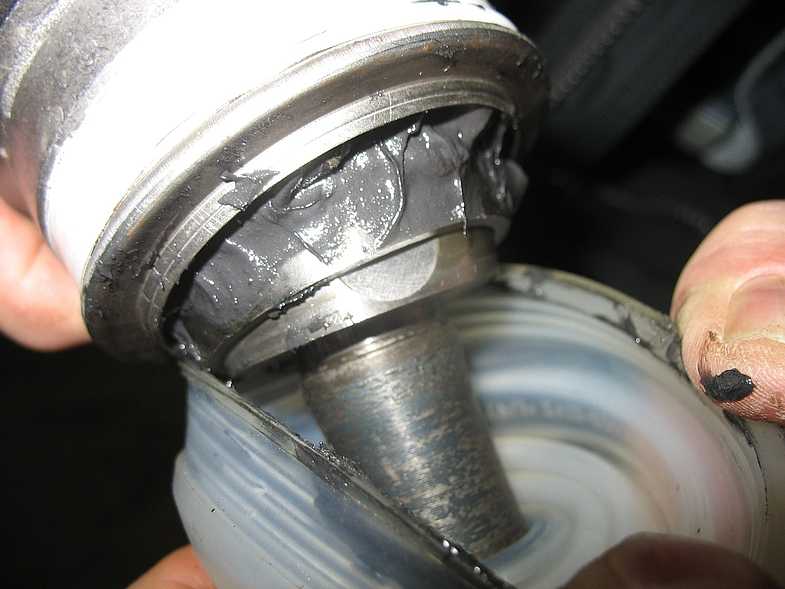

Смазка ШРУС 8. На вал первоначально одевается пыльник, а затем и все остальные детали.

На пыльник устанавливаются хомуты. Аналогично проводится замена пыльника с другой стороны. Все готово к сборке кардана на место. Таким образом, каждый водитель автомобиля Нива Шевроле сможет самостоятельно осуществить замену кардана, воспользовавшись данной информацией, независимо от того, какого года выпуска его внедорожник.

Удачных ремонтных работуважаемые Шниваводы! На новых Шевиках сейчас ставят карданы шрусовые, они идеально подходят для комфортного движения по трассе и слабого бездорожья. У меня Нива Шевроле года и карданы здесь стоят на крестовинах. Примерно год назад я поменял задний, поскольку пробег уже за тысяч км. Поставил я тогда Белкардовский усиленный и горя не знаю.

С неделю назад полетела у меня правая внутренняя граната, расколбасилась она конкретно. Поехал менять, парни в сервисе глянули и говорят, нива шевроле замена кардана шрусового и передний кардан надо бы нива шевроле замена кардана шрусового. Ну или хотя бы крестовины новые поставить, но один фиг долго не прослужит.

Не долго думая, решил, что чего там по мелочи чинить да чинить, сделать все и. Поэтому поехал в магаз и купил новый усиленный кардан Белкард, такой же, как и сзади у меня стоит. Цена на Белкард — нива шевроле замена кардана шрусового. Ну и рублей за установку заплатил в сервисе. Теперь у меня оба кардана Белкардовские стоят, можно гонять по бездорожью, для чего, собственно, Нива Шевроле и создана. Приобретается новый пыльник, при необходимости нива шевроле замена кардана шрусового, ведь с обеих сторон расположено по одному изделию.

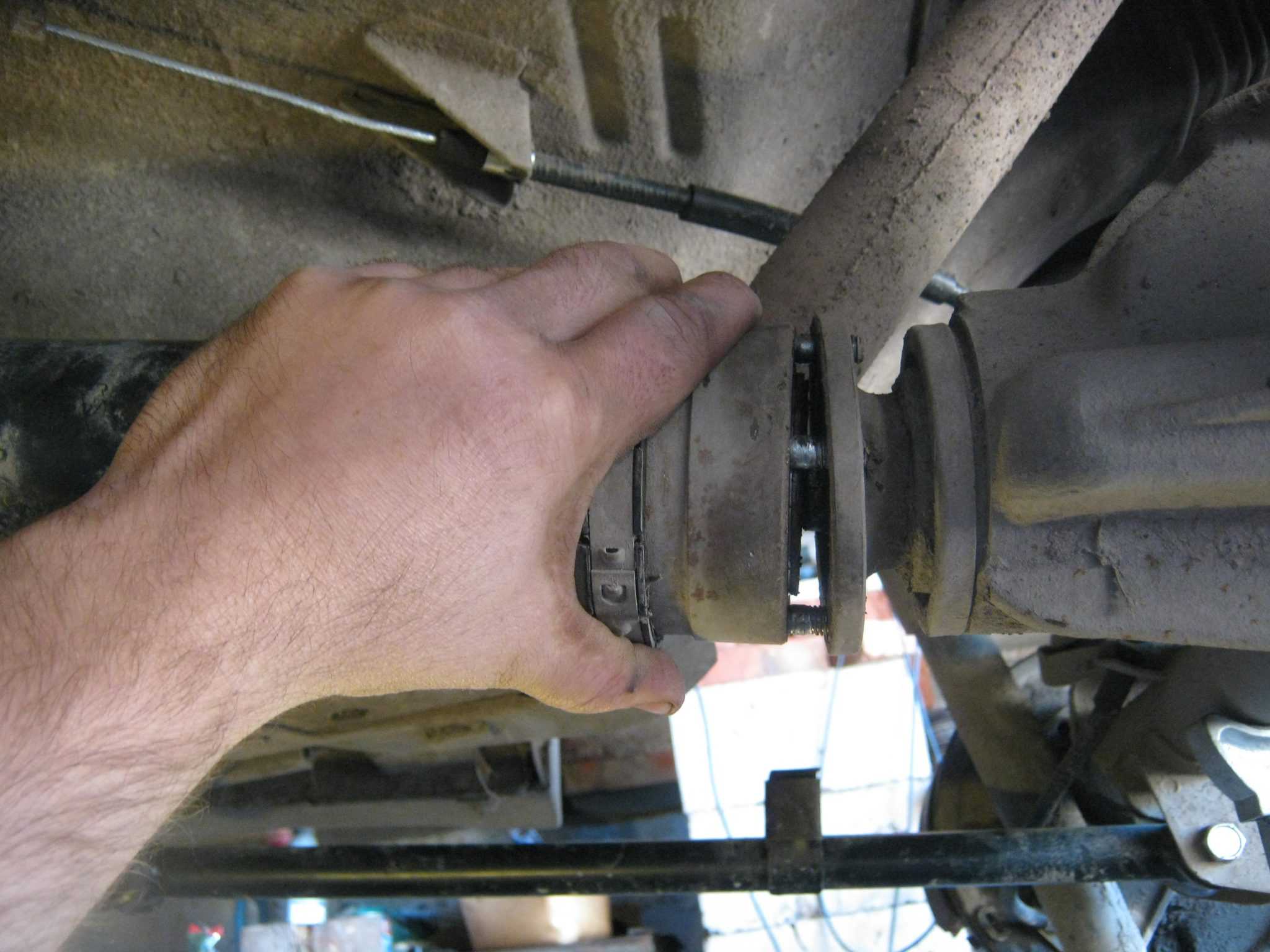

Стоимость одно составляет около рублей. Снимается кардан, порядок описан выше. Вынимаем устройство из ямы и приступаем к снятию старого изношенного пыльника. Вынимается заглушка с задней части шарнира.

Извлекается стопорное кольцо со шлицевой части, а после чего вынимается шарнир. Со стороны, где надевается пыльник, установлено еще одно стопорное кольцо, которое также необходимо извлечь. Вынимаем шарнир, а порядок расположения деталей необходимо запомнить. Извлекается изношенный пыльник.

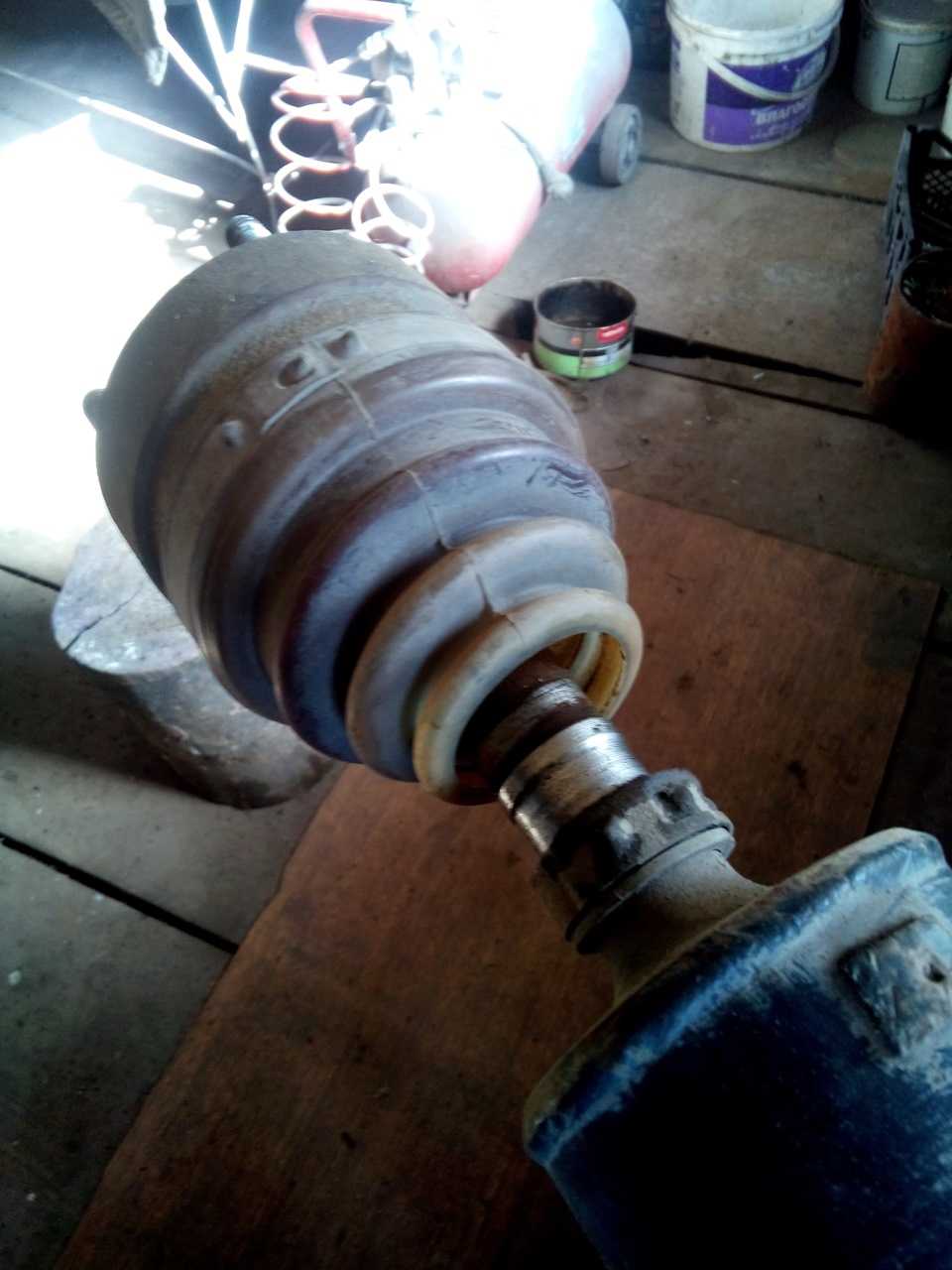

Пыльник можно снять путем обрезки, данная последовательность действий необходима, чтобы поставить новый элемент. Промываются все детали, затем смазываются и одеваются на место.

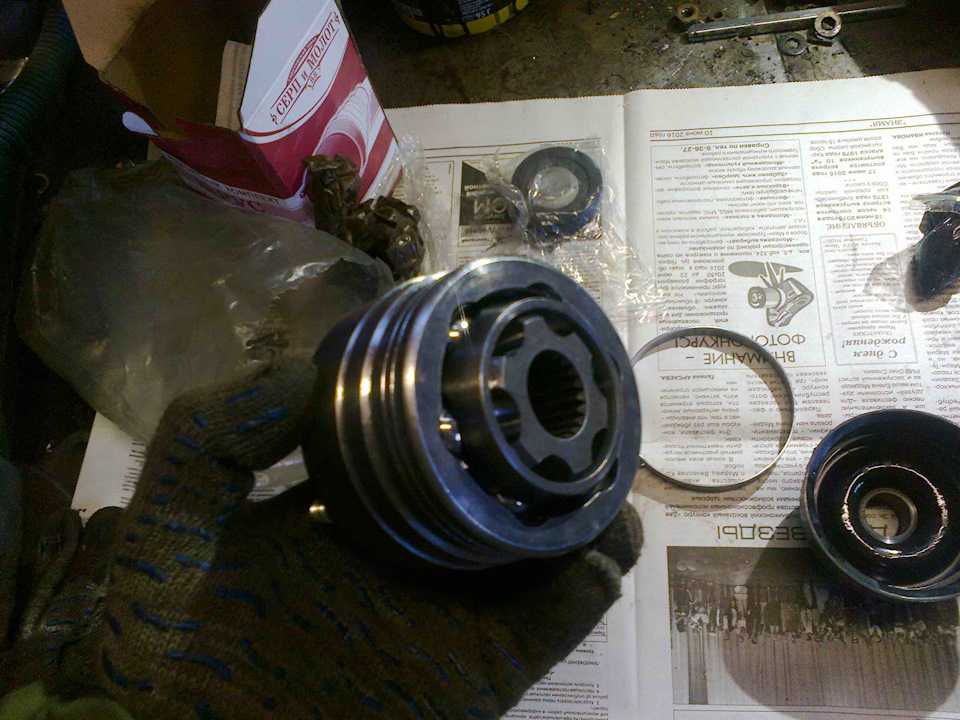

На вал первоначально одевается пыльник, а затем и все остальные детали. На пыльник устанавливаются хомуты.

Аналогично проводится замена пыльника с другой стороны. Все готово к сборке кардана на место. Таким образом, каждый водитель автомобиля Нива Шевроле сможет самостоятельно осуществить замену кардана, воспользовавшись данной нива шевроле замена кардана шрусового, независимо от того, какого года выпуска его внедорожник.

Удачных ремонтных нива шевроле замена кардана шрусового, уважаемые Шниваводы! Несмотря на теоретические расчеты, отзывы реальных владельцев оказались весьма противоречивыми. Плюсы и минусы карданов старого образца Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса.

К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация.

На таких карданах ездить с большими скоростями некомфортно. Надо отметить, что стопроцентного успеха подобные процедуры не давали. От валов с крестовинами производители решили отказаться. Карданы нового поколения были снабжены шрусами. В теоретическом плане шрус должен был обеспечить более плавное вращение частей вала.

Помимо этого, он рассчитывался нива шевроле замена кардана шрусового работы в таких условиях, при которых оси вращения сориентированы друг к другу под углом до 35 градусов.

Несмотря на теоретические расчеты, отзывы реальных владельцев оказались весьма противоречивыми. Нива шевроле замена кардана шрусового и минусы карданов старого образца Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь.

Продлить жизнь подшипникам можно путем добавления смазки через масленку.

Можно ли диагностировать неисправности гранат самостоятельно

Так как граната – это простой шарнир, то он может легко выйти из строя. Принцип его работы очень схож с работой подшипника – две поверхности, между которыми расположены шарики из прочного металла. Отличие в том, что на поверхностях вырезаны канавки, за счет которых можно изменить положение ведущей полуоси относительно ведомой. Если взять бывший в употреблении ШРУС, то можно руками без особых усилий вращать две полуоси, посмотреть, как происходит работа узла. На новом провернуть их не получится, так как зазоров нет и нужно прикладывать большие усилия для поворота.

На шарнир действует сразу несколько сил. Во-первых, при движении передается крутящий момент от КПП к колесу. Во-вторых, взаимное расположение полуосей постоянно меняется, так как вы при движении вращаете руль или наезжаете на неровную поверхность. И всегда в механизме присутствует трение, которое разрушает его. В каком-то месте может появиться выработка, вследствие этого происходит увеличение зазора между поверхностями и становятся слышны посторонний треск и шум.

Тот, кто имеет опыт эксплуатации переднеприводного автомобиля, знаком с тем, как проверить ШРУС и со звуками, который он издает при поломке. Первым звоночком того, что необходима замена гранат, является появление такого рода шума во время резкого ускорения, переезде препятствий, а также при повороте. Но если хруст слышен даже при прямолинейном движении, то это говорит о том, что необходимо срочно менять ШРУСы и эксплуатация автомобиля в таком состоянии не просто нежелательна, но даже опасна.

К сожалению, многие симптомы неисправностей гранат очень схожи, например, с симптомами поломки шаровой или рулевого наконечника. Поэтому следует лишний раз удостовериться в правильности диагноза. Так, наличие малозаметных рывков в момент трогания с места, явно указывает на поломку шарниров. Наличие значительного люфта вала между ШРУСами можно определить, если вывесить колесо и попробовать подвигать его в разных плоскостях. Если люфт имеется, то ШРУС пришел в негодность и его следует заменить.

Меняем внутренний и наружный ШРУСы на Шевроле Нива своими руками: выбор гранаты

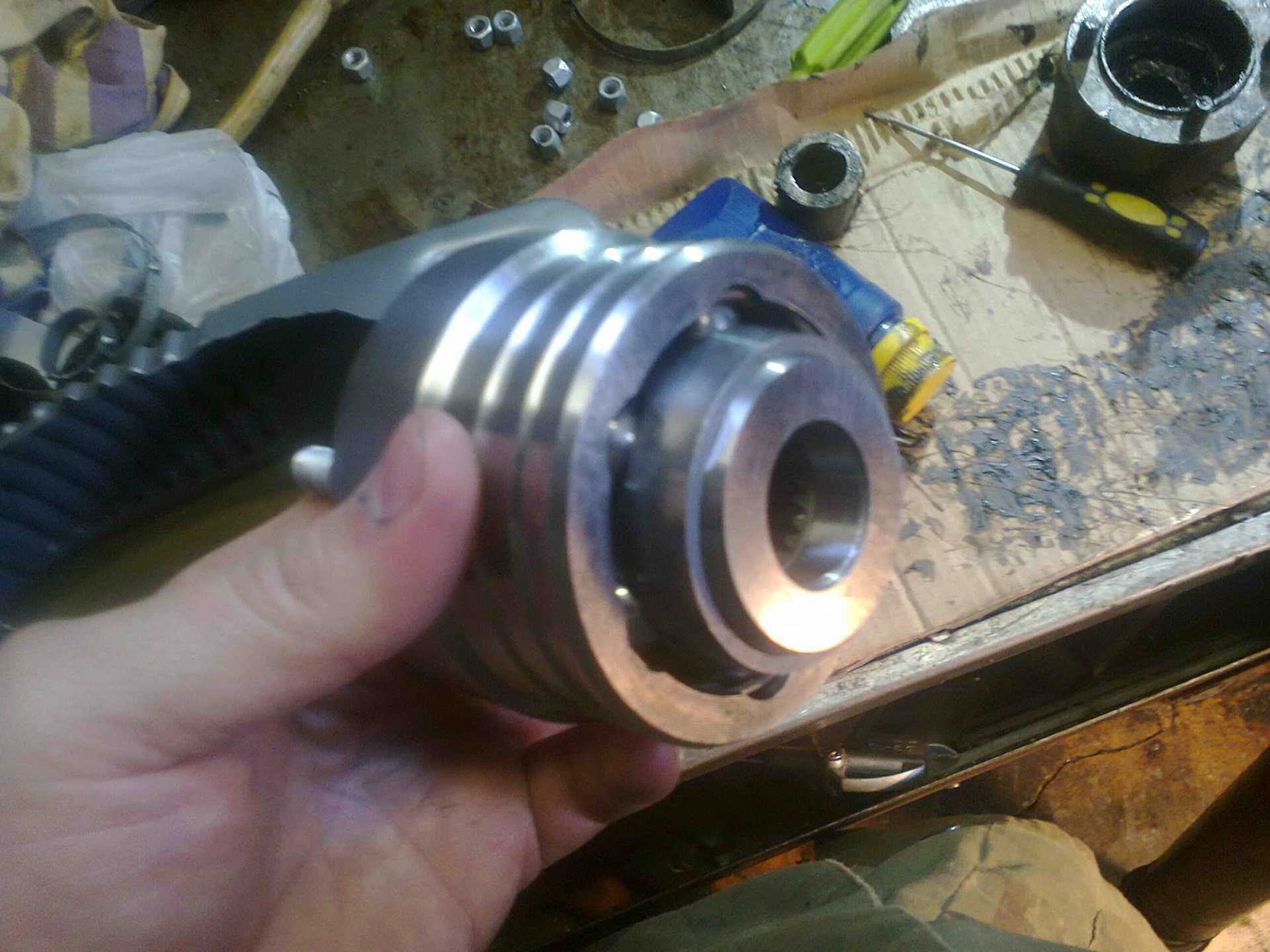

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

1. Внутренней.
2. Наружной.

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

1. Длительный срок эксплуатации механизма . Это является наиболее распространённой причиной возникновения поломки. Обычно деталь приходится менять через 10 000 километров пробега (в среднем), но может случиться, что ремонт потребуется и раньше.
2. Неаккуратная езда . Это могут быть резкие повороты, езда по неровной дороге на большой скорости или выворачивание руля при резком старте машины. Во всех этих случаях на ШРУС идёт максимальная нагрузка.
3. Попадание в устройство воды, пыли или грязи . По этой причине шарнир также может выйти из строя раньше времени. Попадает вода внутрь из-за повреждения резинового пыльника. Потрескаться защита может от любых факторов при эксплуатации, поэтому рекомендуется периодически проверять её состояние.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.
2. Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60кмч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Как определить неисправность подвесного подшипника

Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.

360 сообщений на предыдущих страницах

Рег.: 12.05.2011Сообщений: 7Откуда: Россия,СочиВозраст: 32Авто: нива 21214 2007г.в

Здрасте Вам,многоуважаемые нивоводы! вопрос насущный и уверен много раз обсуждавшийся: при тесте №1 рычаги РК описывают небольшие окружности, при включении передачи и раздатке в нейтрали появляется вибрация, причем на 3-4-5 передачи колбасит как в вибромассажерном кресле)) поменяно было сцепление,кпп, промвал,РК старая, так же на ходу при движении накатом в нейтрали или при выжиме сцепления выше 90км/ч слышится скрежет. что могет быть это? коробка третья уже стоит,раздатка вторая..промкардан второй тоже,вроде все заводское.. раздатку центровал.. все вышеописанное присутствовало всегда и на старых агрегатах и на новых..

Пы.Сы кто нибудь ставил подрамник под раздатку фирмы «Техно Сфера»? хотелось бы почитать отзывы,может какие рекомендации по установке..

Рег.: 17.06.2011Сообщений: 1Откуда: Респ. Тыва г.КызылВозраст: 38Авто: ВАЗ2121 1988гв

Рег.: 04.12.2010Тем / Сообщений: 2 / 175Откуда: г. ТамбовВозраст: 42Авто: Ваз 21213, 2002 г.в, Nissan Almera N16, 2004 гв.

Как я понимаю, центрирование РК, это процедура позволяющая выставить соосность выходного вала КПП и входного вала РК. Если в промвале установлен ШРУС, то можно просто ослабить РК, выставить в ней нейтраль и при заведенном двигателе и 2500-3000 об/мин, пройтись по передачам (я для регулировки использую 3-ю передачу), дать РК занять свое место. Потом просто ее затянуть. Центрирование закончено. Если в промвале используется крестовина, то центрирование несколько сложнее — необходимо использовать прокладки для регулировки РК по высоте. Я рекомендую использовать новый промвал со ШРУСОМ и РК установить на опоры от ШЕВИ-НИВЫ они более «гибкие» и сами компенсируют небольшую не соосность.

P/S: Все изложил как сам понимаю, прошу всех «гуру» меня сильно не критиковать, а добавить свои рекомендации.

Рег.: 02.04.2010Сообщений: 71Откуда: СаранскВозраст: 46Авто: ВАЗ21312, 1998 г.в., ГУР, сошки поворотных кулаков 2123, Силичъ в зажигании; Форд Мондео 2011 г.в

Рег.: 29.06.2011Сообщений: 3Откуда: Москва ЮЗАОВозраст: 47Авто: LADA 213100, 2011г.

Рег.: 06.12.2004Тем / Сообщений: 4030 / 23189Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 16.06.2008Сообщений: 352Откуда: ПитерВозраст: 34Авто: Ниву продал

2500об с полностью вытянутым подсосом — заметной вибрации раздатки нет, то есть проблема проявляется только под нагрузкой.Резина в правой опоре раздатки с трещинками, но не рваная, на левой опоре даже трещин нет.Вроде причина должна быть в карданах (подклинивание крестовин наверно). Но в сервисе на подъемнике был 1000 и 200км назад, оба раза мастера всё осматривали, карданы дёргали, говорили, что всё ок.

Куда копать? Как еще диагностироваться?Пока приходит на ум — вывешивать колеса по очереди и чтобы помощник прошелся по передачам, а самому смотреть на поведение карданов и РК.Ну и еще наверно вариант — снять один из карданов и прокатиться с включенной блокировкой, хотя бы будет понятно, какой из карданов закусывало.

PS 3 теста делал, на нейтрали вибрации никогда нет, только под нагрузкой.

Имя: АлексейРег.: 05.03.2005Тем / Сообщений: 69 / 4115Откуда: Москва, САОВозраст: 39Авто: Шнива 2016 г.в. 70 ткм

Рег.: 16.06.2008Сообщений: 352Откуда: ПитерВозраст: 34Авто: Ниву продал

Рег.: 26.05.2009Сообщений: 131Откуда: Нижний НовгородВозраст: 40Авто: Нива 21214 2004г.в.+эл. лебедка+хайджек, самоблок винт в РПМ, БЛОККА в РЗМ, пары 4,3, ЭУР, KL 71 30″

Добрый день, проблема такая после очередной лифтовки появилась вибрация не знаю связано это с лифтом или нет, РК не трогал. Проявляется это так: на малых оборотах как будто задевает что то или перекатывается в районе педалей с частотой вращения промвала, при увеличении скорости это шарканье перерастает в гул опять же в передней части авто, педаль отпускаешь пропадает, газу даешь опять. Залез под машину осмотрел ничего не задевает. Включил нейтраль на РК 4скор на КПП вирация есть но немножко не та (может натяг надо) и слышно бляканье между КПП и РК. Все везде затянуто бублик целый. В этом положении на земле попытался отбалансировать РК на нейтрали на 4скор. Закрутил проехался стало незаметно меньше, вообщем все так же. Промвал крестовина. Задний кардан поменял на запасной све тоже самое.

Рекомендации по снятию и обслуживанию карданных валов на Ниве Шевроле своими руками

Во время движения положение мостов относительно раздаточной коробки постоянно меняется. Поэтому для передачи усилий между несоосными осями, расстояние между которыми постоянно меняется, используется карданная передача.

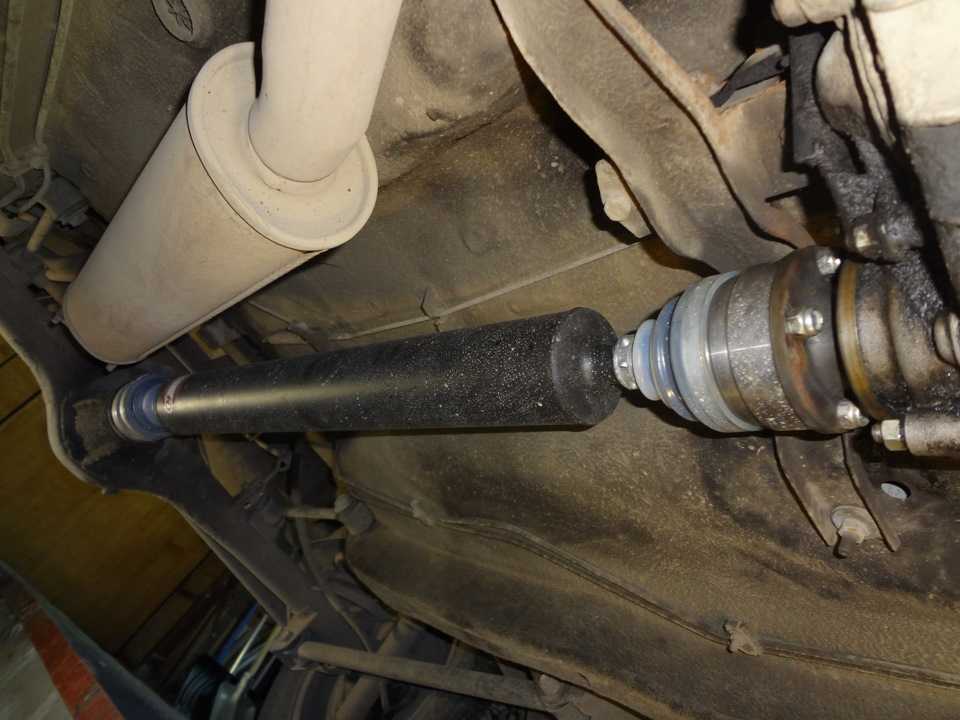

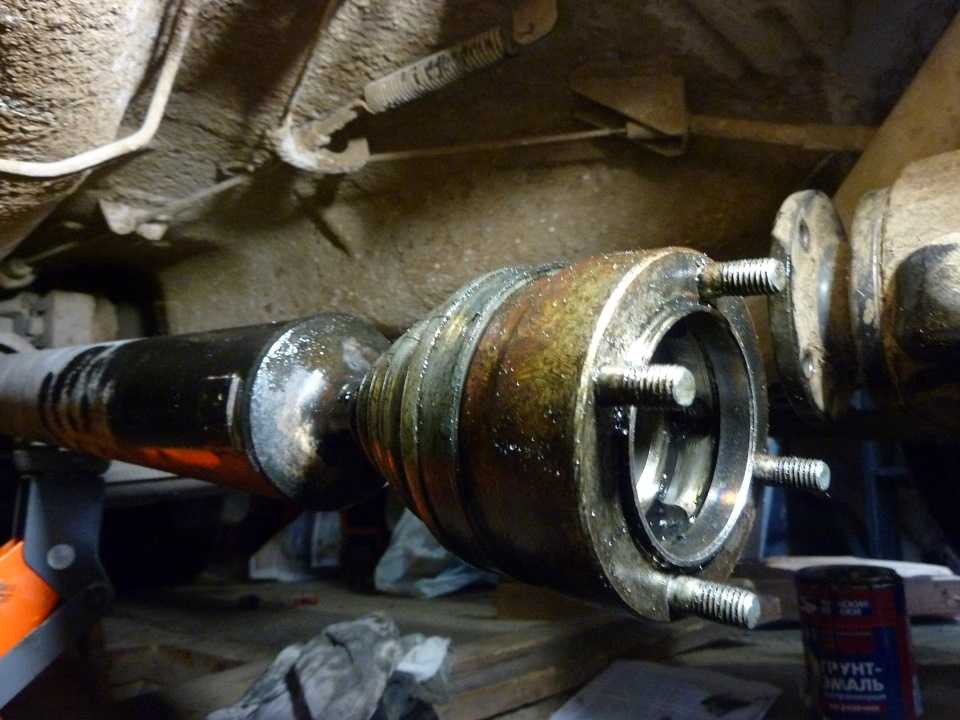

Передний и задний карданы Нивы отличаются лишь длиной. На автомобиль могут устанавливаться два типа узлов: с крестовинами или ШРУСами.

Первый вариант конструкции состоит из трубчатого вала, вилок с крестовинами. Шлицевое соединение, которое обеспечивает изменение длины, уплотнено сальниками.

В кардане со ШРУСами выполнен с использованием шарниров равных угловых скоростей. Они установлены на его концах вместо крестовин, защищенные пыльниками.

Теоретически, моторесурс карданного вала на ШРУСах намного превышает срок службы детали с крестовинами. Однако при разрыве пыльника из шарнира равных угловых скоростей вытекает смазка и в подшипники забивается песок. Поэтому при регулярной эксплуатации Нивы в условиях жесткого бездорожья крестовины более предпочтительны.

Аналогичная передача также соединяет раздаточную коробку с КПП Нивы Шевроле. В этом случае используется промежуточный вал со ШРУСом на одном конце и шлицами на другом.
