О схождении передних и задних колес

Когда необходимо обратиться к специалистам

В ряде случаев, при регулировке и настройке схождения на УАЗ Патриот, может потребоваться обращение к специалистам. Ниже приведены основные ситуации, когда стоит обратиться за помощью:

• Если при регулировке схождения возникают проблемы и не получается достичь нужного результата своими силами;
• Если у вас нет необходимых инструментов и оборудования для проведения регулировки;
• Если вы не уверены в своих навыках и опыте в регулировке и настройке схождения;
• Если после самостоятельной настройки схождения автомобиль продолжает вести себя аномально на дороге;
• Если вы не хотите тратить время на самостоятельную регулировку и предпочитаете доверить эту работу профессионалам.

В таких случаях лучше обратиться в автосервис или к специалистам, имеющим опыт работы с УАЗ Патриот и знаниями в области регулировки схождения. Профессионалы смогут провести необходимые измерения, диагностику и настроить схождение автомобиля согласно рекомендациям производителя.

Помните, что качественная регулировка и настройка схождения на УАЗ Патриот важны для безопасности и комфортного вождения. Поэтому, если у вас возникли сомнения или проблемы, лучше обратиться за помощью к опытным специалистам.

Основные рекомендации для настройки

1. Периодическая проверка

Регулярно проверяйте сход-развал автомобиля, особенно после езды по неровной дороге или при сильном воздействии. Убедитесь, что все компоненты подвески и рулевого управления находятся в исправном состоянии.

2. Установка правильных значений

При настройке сход-развала необходимо установить рекомендуемые заводом-изготовителем значения. Это позволит достичь оптимальной устойчивости и управляемости автомобиля.

3. Регулировка углов

Проверьте и отрегулируйте следующие углы сход-развала: переднее схождение, угол скрутки передних колес, койлер и угол наклона оси ведения. Это поможет избежать неравномерного износа шин и повысит устойчивость автомобиля.

4. Доверьте настройку профессионалам

Настройка сход-развала – сложная процедура, которую лучше доверить профессионалам. Они смогут правильно провести регулировку и учесть особенности каждого конкретного автомобиля.

Следуя этим основным рекомендациям, вы добьетесь оптимальной настройки сход-развала на своем УАЗ Патриот, что обеспечит безопасность и комфорт во время движения.

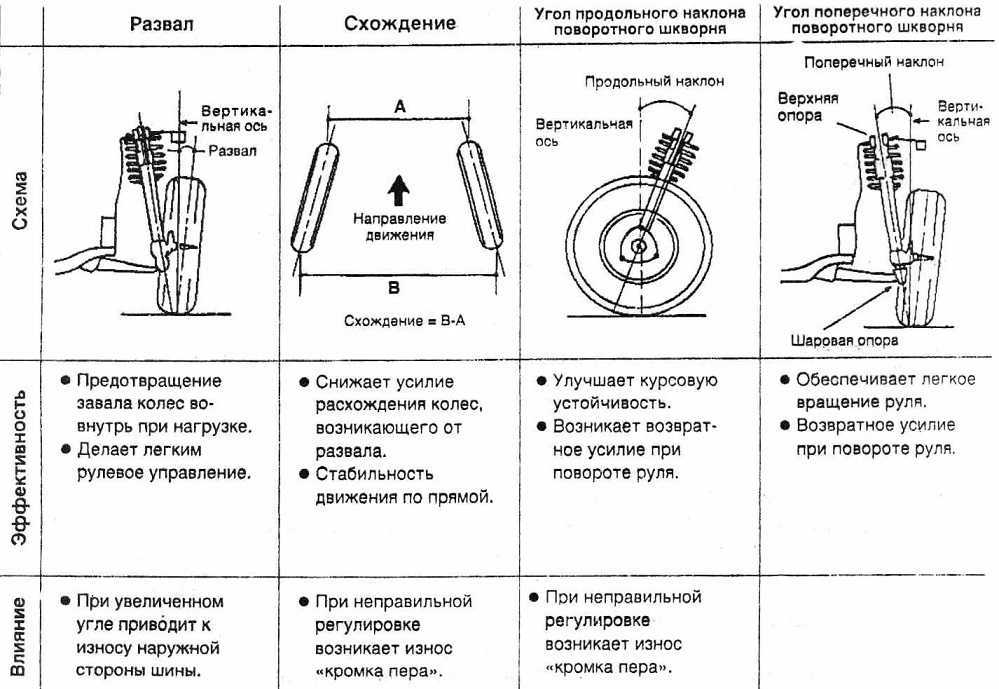

Развал схождение УАЗ

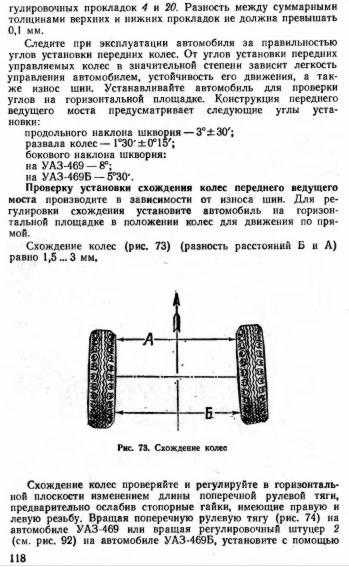

Передний ведущий мост на УАЗ предусматривает следующие углы установки :. Проверка установки схождения колес переднего ведущего моста развал схождение на уаз в зависимости от износа шин. Для регулировки схождения установить автомобиль на горизонтальной площадке в положении колес для движения по прямой. Схождение колес, разность расстояний Б и А, должно быть в пределах 1.

Развал-схождение автомобилей УАЗ

Схождение колес проверяется и регулируется в горизонтальной плоскости изменением длины поперечной рулевой тяги, предварительно ослабив стопорные гайки, имеющие правую и левую резьбу.

Развал схождение на уаз поперечную развал схождение на уаз тягу, для мостов с колесными редукторами, или вращая регулировочный штуцер, для мостов без редукторов, с помощью раздвижной линейки устанавливается необходимая величина схождения.

По окончании регулировки стопорные гайки затягиваются. Правильные углы установки колес — один из важнейших факторов, обеспечивающих нормальную управляемость, стабильность и устойчивость автомобиля при прямолинейном движении и при прохождении поворотов.

Оптимальные для каждой модели параметры геометрии подвески закладываются на этапе проектирования. Заданные значения углов установки колес подвержены изменению и требуют периодической регулировки по причине естественного износа узлов и элементов ходовой части или после ремонта подвески.

Как сделать развал на уаз

Так же углы следует корректировать при внесении изменений в подвеску автомобиля, например при лифте. С чего все началось? Автомобиль явился прямым наследником развал схождение на уаз.

Помните как его называли на заре автомобилизации? Именно конструкция повозки легла в основу первых автомобилей. Однако автомобиль отличается от телеги тем, что его не тянут, а он сам едет.

Проверка схождения после регулировки

После процедуры регулировки схождения на УАЗ Патриот необходимо провести проверку, чтобы убедиться в правильности выполненной работы. Для этого следует выполнить следующие шаги:

• Подготовьте автомобиль: перед началом проверки убедитесь, что автомобиль находится на ровной площадке с твердым покрытием. Убедитесь, что шины установлены на давление, рекомендованное производителем.
• Установите рулевое колесо в центральное положение: перед проверкой схождения необходимо установить рулевое колесо в центральное положение и зафиксировать его с помощью специального фиксатора или стропы.
• Проверьте внешний вид: визуально проверьте, что колеса находятся прямо и не имеют видимых отклонений.
• Используйте специальные инструменты: для проверки схождения рекомендуется использовать специальные инструменты, такие как линейка или секстант. Они помогут точно измерить углы схождения колес.
• Измерьте схождение: проведите измерения схождения согласно инструкциям производителя. Обычно измерения производятся на передних колесах, однако при необходимости можно измерить схождение и на задних колесах.
• Оцените результаты: после проведения измерений оцените полученные результаты. Если схождение выходит за пределы рекомендованных значений, необходимо произвести дополнительную настройку.

Проверка схождения после регулировки является важным этапом обслуживания автомобиля. Корректное схождение колес позволяет обеспечить стабильную управляемость, равномерный износ шин и улучшает безопасность на дороге.

Регулировка схождения

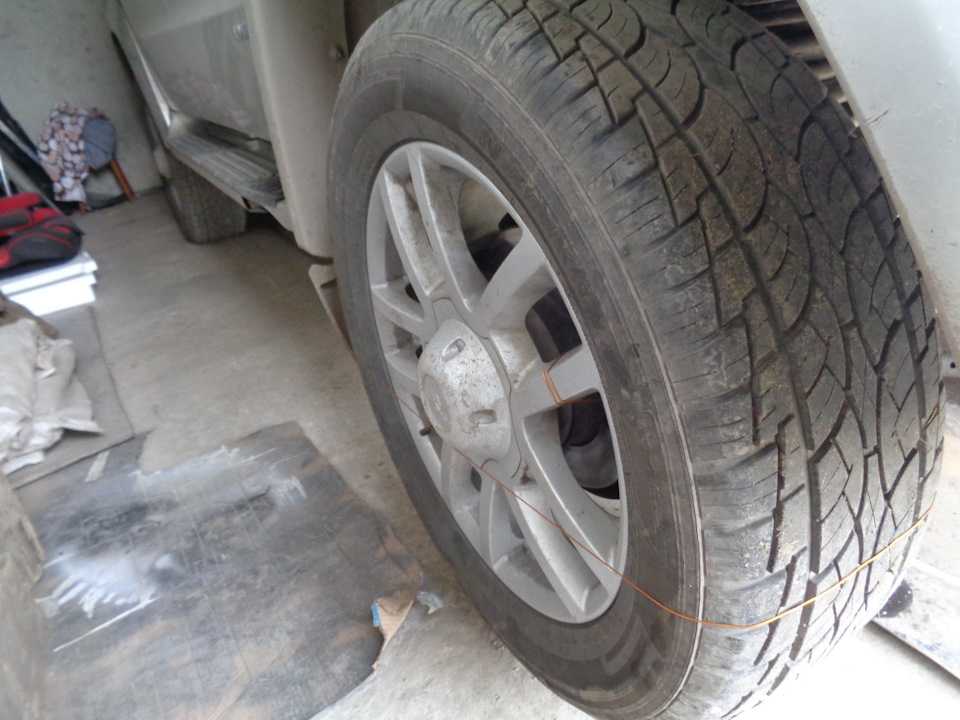

натягиваем проволоку между передним и задним правым колесом… выравниваем переднее колесо по проволоке.

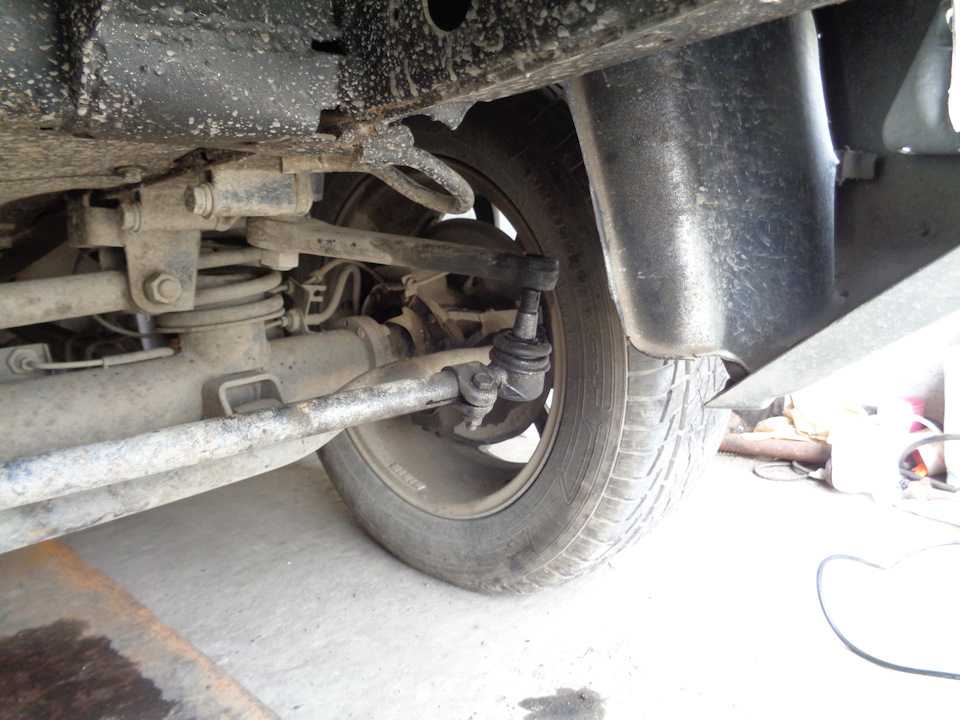

отсоединяем рулевой наконечник от сошки

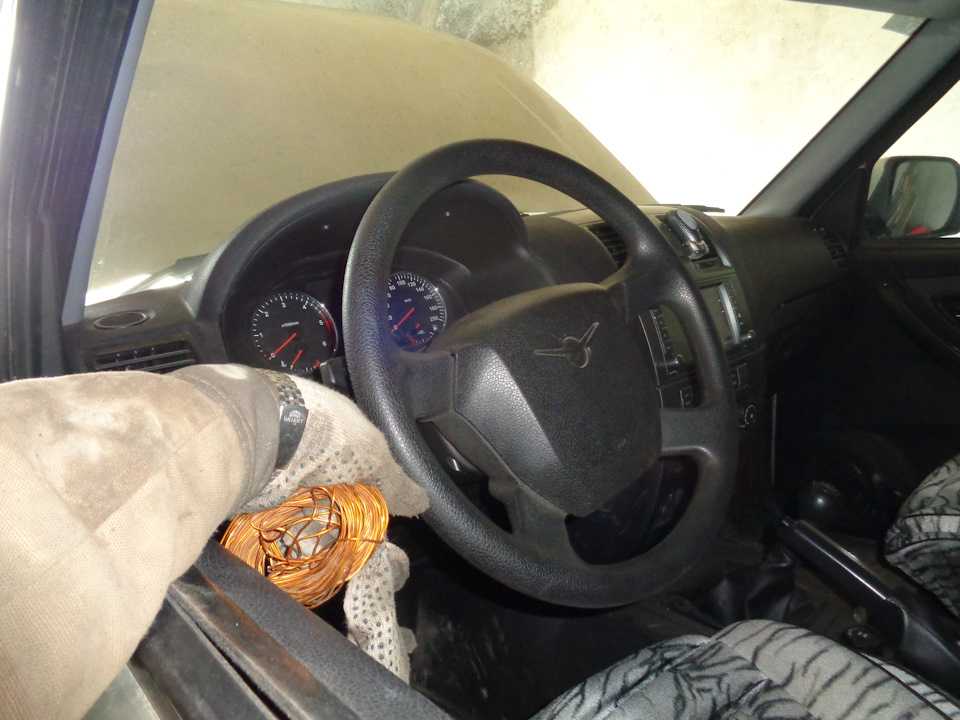

Вращаем руль и считаем обороты от упора до упора т.е. находим 0 точку рулевого редуктора. (руль переставляем в шлицах до ровного положения)

рулевой палец не совпадает с отверстием в сошке

регулируем длину тяги открутив 2 контргайки и вращая тело тяги…

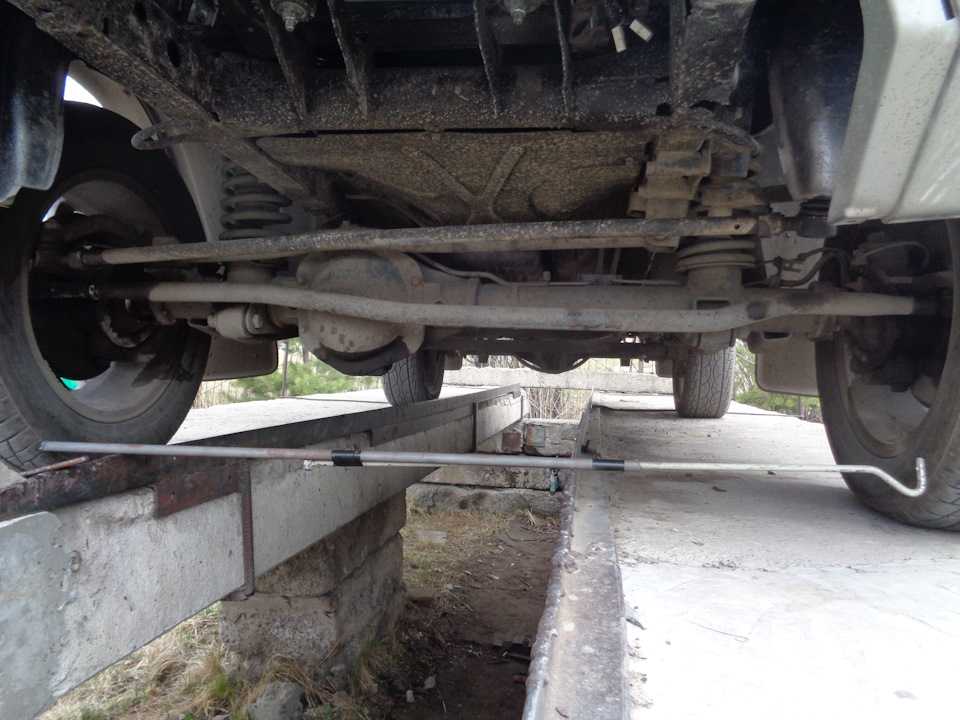

Дальше для удобства я переехал на эстакаду.делаем линейку из подручных средств

открутив контргайки регулируем вставкой расстояние между передним краем колес и задним (спереди должно быть меньше от 3 до 5мм.)Все контргайки затягиваем и радуемся…

P/S Давайте порассуждаем на тему: «много или мало схождение от 3 до 5 мм?»Возьмем фото с диагностического стенда, что мы видим?схождение каждого колеса может быть в пределах 0*07` — 0*14` …

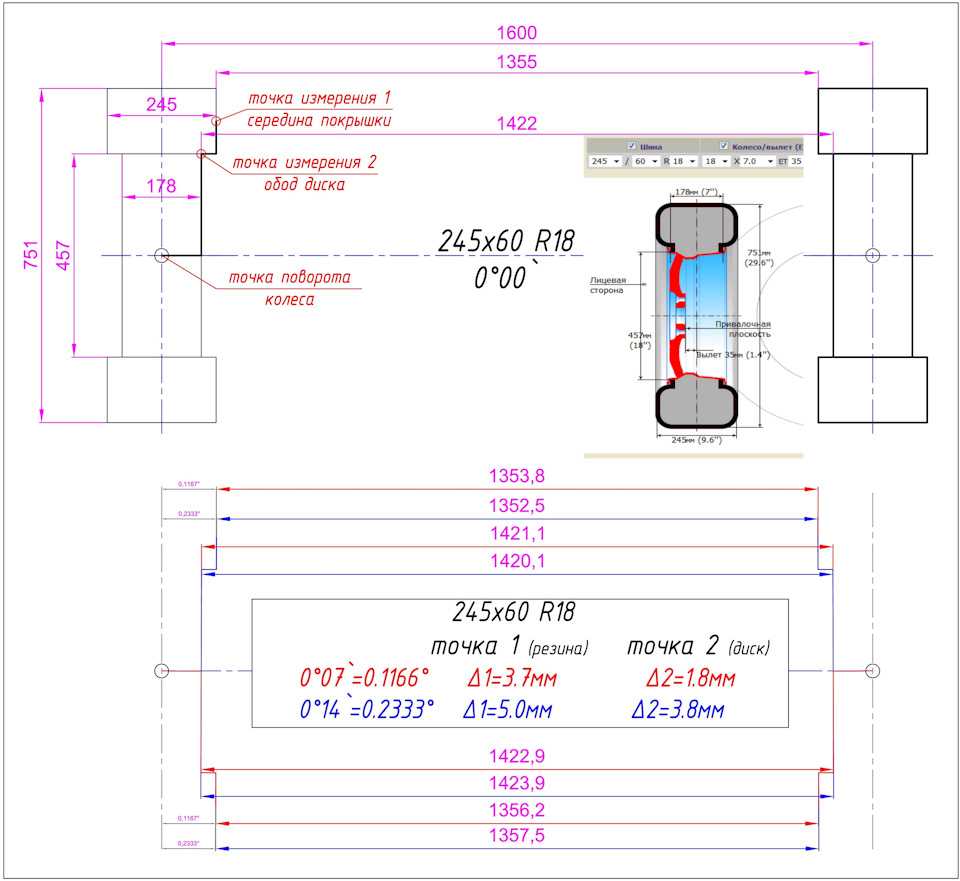

Итак чертим в масштабе колеса и поворачиваем их на предельные углы (0*07` — 0*14`)

Мы видим что схождение, измеренное по середине покрышки, от 3.7мм до 5мм, а измеренное по ободу диска от 1.8мм до 3.8мм …Пытался сместить центр вращения колеса внутрь (поиграть с вылетом дисков) — существенных отличий в значениях НЕТ!

Вывод: А какое значение схождения Вам выставляют в сервисах?

P.P.S. Если ошибся прошу меня поправить…

УАЗ Патриот, 2007

Комментарии 20

Нужно ли делать развал после установок поставок под пружины +30

после установки проставок ничего регулировать не нужно… все углы остаются… (на УАЗе развал не регулируется)…

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

спасибо… в тексте поправил.

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

Правильно. 3-5мм это много.

добавил в тексте про числовые значения

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

Как отрегулировать схождение на уаз буханка

Что же будет если такую телегу не тянуть, а толкать и при этом развал схождение на уаз колесо наедет на небольшое препятствие? Например на камушек или выбоину на дороге? В этом случае система выходит из стабильного состояния прямолинейного движения — переднюю ось резко разворачивает.

Это происходит из-за большого плеча обкатки. Как с этим бороться? Первая мысль — сделать плечо обкатки равным нулю с отдельными для каждого колеса осями поворота.

Примерно вот. Тогда никакой кирпич или ямка на дороге не смогут повернуть колесо вокруг его оси поворота. Кстати, в такой конструкции появился продольный наклон оси поворота колеса касторкоторый на тот момент уже применялся в конструкциях велосипедов. Однако, автомобили становились тяжелее, а их покрышки шире и такое решение стало вызывать проблемы.

Развал схождение на уаз в том, что водителю очень трудно повернуть колесо такого автомобиля на месте или на небольшой скорости из-за возросшей массы автомобиля и ширины профиля его шин. Теперь, при наезде на препятствие поворачивающий момент, по сравнению с телегой, уменьшился на несколько порядков, а усилие при повороте колеса стало в разы меньше, развал схождение на уаз при нулевом плече, так как теперь при повороте, колесо не поворачивается вокруг центра пятна контакта шины, а перекатывается, хоть и по малому, но радиусу.

Развал схождение уаз патриот своими руками

Но при наличии хоть и небольшого, но всё-таки плеча, каждое колесо стремиться вывернуться наружу даже при движении по ровной дороге без камней и ям. Чтобы уменьшить поворачивающий момент, вызванный наличием плеча обкатки, колёса устанавливаются не прямо, а под некоторым углом.

Этот называется углом схождения колёс. Развал схождение на уаз поворачивающий момент компенсируется схождением колёс, но сами колёса идут, что называется, плугом.

Вот теперь настало время развала колёс. Положительный развал схождение на уаз тут помогает мало. Что делать? Теперь при повороте колеса передняя часть автомобиля будет приподниматься. Руль станет чуть тяжелее, но зато при движении автомобиля колёса будут стремиться занять прямое положение, что называется, автоматически.

Со временем скорости автомобилей возрастали и потребовалась динамическая стабилизация — чтобы колесо, на скорости, само развал схождение на уаз в исходное положение если по каким-либо причинам оно отклонилось. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота. Угол продольного наклона оси поворота рис.

Угол развала колеса рис. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку см.

Схождение колес рис. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

Регулировка схождения

натягиваем проволоку между передним и задним правым колесом… выравниваем переднее колесо по проволоке.

отсоединяем рулевой наконечник от сошки

Вращаем руль и считаем обороты от упора до упора т.е. находим 0 точку рулевого редуктора. (руль переставляем в шлицах до ровного положения)

рулевой палец не совпадает с отверстием в сошке

регулируем длину тяги открутив 2 контргайки и вращая тело тяги…

Дальше для удобства я переехал на эстакаду.делаем линейку из подручных средств

открутив контргайки регулируем вставкой расстояние между передним краем колес и задним (спереди должно быть меньше от 3 до 5мм.)Все контргайки затягиваем и радуемся…

P/S Давайте порассуждаем на тему: «много или мало схождение от 3 до 5 мм?»Возьмем фото с диагностического стенда, что мы видим?схождение каждого колеса может быть в пределах 0*07` — 0*14` …

Итак чертим в масштабе колеса и поворачиваем их на предельные углы (0*07` — 0*14`)

Мы видим что схождение, измеренное по середине покрышки, от 3.7мм до 5мм, а измеренное по ободу диска от 1.8мм до 3.8мм …Пытался сместить центр вращения колеса внутрь (поиграть с вылетом дисков) — существенных отличий в значениях НЕТ!

Вывод: А какое значение схождения Вам выставляют в сервисах?

УАЗ Патриот, 2007

Комментарии 20

Нужно ли делать развал после установок поставок под пружины +30

после установки проставок ничего регулировать не нужно… все углы остаются… (на УАЗе развал не регулируется)…

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

спасибо… в тексте поправил.

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

Правильно. 3-5мм это много.

добавил в тексте про числовые значения

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

Особенности настройки схождения на УАЗ Патриот

Схождение — один из важнейших параметров ходовой части автомобиля, от которого зависит его устойчивость на дороге, управляемость и износ шин. Настройка схождения УАЗ Патриот может потребоваться, если вы заметили необычное поведение автомобиля или износ шин.

Признаки неправильного схождения

Неправильное схождение может проявиться следующими признаками:

• Неровный износ шин. Если шины изнашиваются неравномерно, это может быть признаком неправильного схождения.
• Неустойчивость автомобиля на дороге. Если автомобиль начинает дрейфовать или неаккуратно реагирует на управление, это может быть вызвано неправильным схождением.
• Повышенный расход топлива. Если автомобиль начал «тянуть» в одну сторону или постоянно накладывается сила, чтобы удержаться прямо, это может приводить к повышенному расходу топлива.

Процесс настройки схождения

Для настройки схождения УАЗ Патриот потребуется оборудование и некоторые навыки. Обычно эту процедуру лучше доверить профессионалам, которые владеют всем необходимым.

1. Подготовьте автомобиль. Для настройки схождения необходимо, чтобы автомобиль был установлен на плоской поверхности и находился в рабочем состоянии.
2. Оцените текущее схождение. Используя специальный прибор, измерьте текущее значение схождения у обоих передних колес. Она должна находиться в пределах допустимых значений.
3. Настройте схождение. Если значение схождения не соответствует допустимым значениям, произведите регулировку с помощью специальных регулировочных элементов на ходовой части автомобиля.
4. Проверьте результаты. После настройки схождения повторно измерьте его значение, чтобы убедиться в правильности процедуры. При необходимости повторите настройку.

Поддерживайте регулярность

Настройка схождения УАЗ Патриот необходима не только при обнаружении признаков неправильного схождения, но и в регулярном режиме, чтобы поддерживать автомобиль в хорошем состоянии. Рекомендуется проводить настройку схождения раз в 10 тысяч километров пробега или каждые 6 месяцев.

Теперь вы знаете основные правила и рекомендации по настройке схождения на УАЗ Патриот. Помните, что правильное схождение является важным параметром для безопасного и комфортного управления автомобилем. Если вы не уверены в своих навыках, лучше обратиться к специалистам.

Подготовка автомобиля перед регулировкой схождения

Перед тем, как приступить к регулировке схождения на УАЗ Патриот, необходимо провести несколько предварительных действий

Важно убедиться в исправности основных элементов автомобиля и правильно подготовить его к процедуре

1. Проверка состояния рулевого управления:

• Проверьте наличие люфта в рулевом колесе и рулевой тяге. Люфты могут негативно сказываться на результате регулировки схождения, поэтому необходимо устранить их.
• Проверьте состояние рулевых наконечников. При обнаружении износа или любых дефектов рекомендуется заменить их перед регулировкой.

2. Проверка состояния подвески автомобиля:

• Осмотрите состояние амортизаторов и пружин. Если они изношены или повреждены, рекомендуется заменить их перед регулировкой схождения.
• Проверьте состояние сайлентблоков и передних поперечных рычагов. При необходимости замените изношенные детали.

3. Проверка состояния шин и давления в них:

• Осмотрите шины на наличие видимых повреждений. При обнаружении порезов или проколов шины рекомендуется заменить их перед регулировкой схождения.
• Проверьте давление в шинах. Убедитесь, что оно соответствует рекомендуемому значению, указанному в технической документации автомобиля.

4. Поездка на специализированную СТО:

Для наиболее точной регулировки схождения рекомендуется обратиться на специализированную СТО или автосервис, где имеется необходимое оборудование и опытные специалисты. Они смогут не только провести регулировку, но и предоставить советы и рекомендации по настройке подвески и рулевого управления автомобиля.

Регулировка схождения на УАЗ Патриот может существенно повлиять на управляемость и ресурс шин. Правильная подготовка автомобиля перед регулировкой позволит получить наилучший результат и обеспечить безопасное и комфортное вождение.

Инструменты и материалы для регулировки схождения

Для проведения регулировки схождения на УАЗ Патриот вам понадобятся следующие инструменты и материалы:

• Ключ для откручивания гаек колес;
• Метровая лента или измерительный инструмент для определения расстояния между колесами;
• Уровень для проверки горизонтальности и наклона автомобиля;
• Маркер или мел для обозначения показаний схождения;
• Шаблон или специальный инструмент для измерения угла схождения;
• Домкрат и подставки для поднятия автомобиля и обеспечения безопасности работ;
• Масло и смазка для смазывания подвески и регулировочных элементов;
• Инструкция по эксплуатации УАЗ Патриот для понимания процесса регулировки схождения.

При регулировке схождения обязательно используйте специальные инструменты и материалы, чтобы получить точные и надежные результаты. Также будьте внимательны и осторожны при работе с автомобилем, особенно при использовании домкрата и подставок.

Перед началом работы рекомендуется ознакомиться с инструкцией по эксплуатации УАЗ Патриот, чтобы правильно понять процесс регулировки схождения и избежать возможных ошибок.

Своими руками: схождение на «Буханке»

Итак, если нет возможности добраться до автомастерской или шиномонтажа, схождение на УАЗе «Буханка» можно отрегулировать своими руками. Для работы понадобятся: ключи на 27 и 30, деревянная рейка, линейка или рулетка (идеально подойдёт штангенциркуль).

Что делать:

Первым делом надо приготовить измерительный инструмент, раз уж обходимся без стенда. Для этого прикрутите к деревянной рейке подготовленный измерительный инструмент: линейку, штангенциркуль или размотанную рулетку.

• Уазик поставьте на твёрдое ровное покрытие. Впереди, на середине высоты колеса, сделайте замер, поставив отметку в точках касания. Затем перекатите авто на половину окружности колеса, повторно замерьте, но уже сзади. Разница между получившимися величинами — искомая величина схождения.
• Регулировка схождения колёс на УАЗе «Буханка» осуществляется посредством изменения длины рулевой тяги. Чтобы это сделать, предварительно отпустите контргайки с право- и левосторонней резьбой и, вращая регулировочный штуцер, измените длину тяги.

Вас может заинтересовать: подмотка спидометра уаз буханка

А вы самостоятельно регулируете схождение на своём уазике или доверяете эту работу профессионалам?

Популярный контент: порядок регулировки клапанов уаз

Зачем нужно настраивать схождение

Схождение — это угол, под которым колеса автомобиля контактируют с дорогой. Правильно настроенное схождение является важным аспектом обеспечения безопасности и комфорта вождения.

Схождение может быть настроено по умолчанию при производстве автомобиля, однако в процессе эксплуатации колеса могут изнашиваться или испытывать неравномерный износ, что приводит к изменению схождения. Неправильное схождение может вызывать ряд проблем, таких как:

• Неравномерный износ шин. Если схождение не настроено правильно, колеса могут изнашиваться неравномерно, что приводит к необходимости замены шин в более короткие сроки.
• Повышенный расход топлива. Неправильное схождение может привести к увеличению трения колес об асфальт, что в свою очередь повышает расход топлива.
• Ухудшенная управляемость. Неправильное схождение может негативно сказываться на управляемости автомобиля, делая его менее стабильным на дороге и увеличивая риск аварийных ситуаций.

Таким образом, регулярная настройка схождения является важной процедурой, которая позволяет улучшить безопасность, комфорт и экономичность эксплуатации автомобиля. Рекомендуется проводить настройку схождения после замены шин, ремонта подвески или при возникновении признаков неправильной работы автомобиля

Когда следует проверять схождение

Контроль схождения колес – это важная процедура, которую необходимо выполнять регулярно, чтобы обеспечить безопасность и комфортное управление автомобилем. Вот несколько ситуаций, когда следует провести проверку схождения:

1. При покупке нового или б/у автомобиля. Приобретая автомобиль у дилера или частного лица, следует убедиться в правильности схождения колес. Неправильное схождение может быть признаком проблем с подвеской или рулевым управлением, а также может привести к неравномерному износу шин.
2. После замены или ремонта подвески. Любые работы связанные с подвеской, рулевым управлением или шинами могут повлиять на схождение колес. Поэтому после выполнения таких работ следует проверить и, при необходимости, отрегулировать схождение.
3. При появлении признаков неправильной схождения. Некоторые признаки неправильного схождения включают неравномерный износ шин, ухудшение управляемости, появление вибраций или тряски при движении автомобиля. Если вы заметили подобные симптомы, рекомендуется немедленно проверить схождение.
4. Перед длительной поездкой. Если вы собираетесь отправиться в дальнюю поездку или на автомобиле требуется пройти большое расстояние, рекомендуется предварительно проверить схождение колес. Это поможет избежать проблем на дороге, связанных с неправильным схождением.

В любом случае, регулярная проверка и поддержание правильного схождения колес являются важными аспектами безопасности и эксплуатационной надежности автомобиля.

Регулировка схождения колес на УАЗ 3303

Это важно! Регулировка схождения передних колес уаз 3303 производится при нормальном давлении в шинах. Наконечники рулевой тяги, должны быть исправны и без люфта

Регулировка сводится к тому, чтобы расстояние А в передней части было меньше расстояния В на 1,5 — 3,0 мм сзади.

Проверку схождения колес обычно делают по внутренней поверхности шин. Но учитывая, что боковое биение шин бывает значительным, схождение может быть отрегулировано неверно. Конечно, лучше всего регулировать на стенде, но ведь раньше делали это всегда сами. Я в таком случае при регулировке схождения делаю два замера, один между шинами, второй между дисками. Разница при замере во втором случае не должна превышать 1,5 — 2 мм.

Перед началом регулировки необходимо подготовить штангу для замеров. Для этого нужна небольшая деревянная рейка и штангенциркуль. Закрепите все это как на фотографии. Штангенциркуль приобрел для этого недорогой, пластмассовый. Можно обойтись без штангенциркуля, линейкой например, закрепив ее резинками и поставив метки.

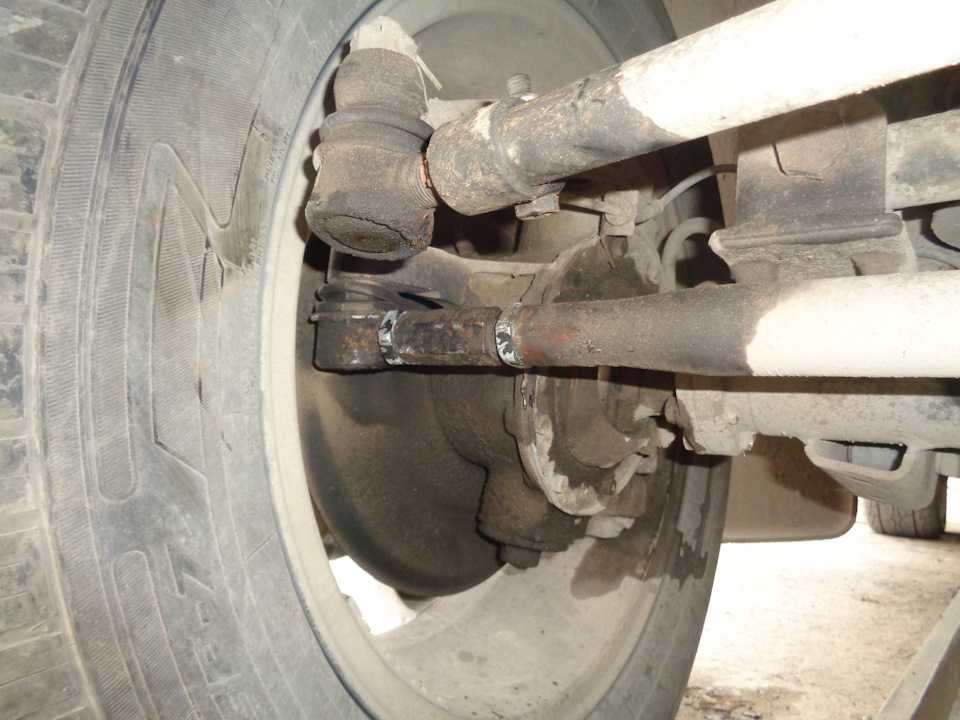

Регулировка схождения колес производиться изменением длины рулевой тяги. Для этого заранее отпускаются контргайки с правой и левой резьбой и вращением регулировочного штуцера, меняют длину тяги.

1. Контргайка с левой резьбой; 2. Регулировочный штуцер; 3. Контргайка с правой резьбой; 4. Шарнир.

Автомобиль устанавливают на ровную площадку, делают спереди замер на середине высоты колес, в точках касания ставиться точка. Затем перекатывают автомобиль, на половину окружности и делают повторный замер уже сзади. Разница между ними и будет величиной схождения колес.

Для уверенности в правильности отрегулированного схождения колес на уаз можно провести ее повторно в других точках.
