Как сделать ангельские глазки на ваз 2109

Ходовая часть

Подвеска позволяет смягчить толчки, возникающие при движении вдоль кузова. От работы зависит не только комфорт передвижения, но и безопасность. Автомобиль должен уверенно чувствовать себя на дороге, а также хорошо справляться с неровностями и толчками. Подвеска помогает поглощать удары и таким образом продлевает срок службы автомобиля. Тюнинг подвески ВАЗ 2109 позволяет улучшить ее характеристики, поэтому он актуален и востребован.

Улучшить рамку можно следующим образом:

установить дополнительные усиления, соединив верхние опоры амортизатора. Повышается жесткость кузова, и машина лучше ведет себя в поворотах.
укоротите пружины, чтобы опустить автомобиль. Такое решение позволяет уменьшить габариты автомобиля. Передние пружины рекомендуется укоротить не более чем на 1,75 витка, а задние – на 1 виток. Если укоротить еще больше, нужно ограничить возврат на подвесной путь, то есть использовать подвязки. Необходимо, чтобы пружина не выскакивала из посадочного места и осуществлялась с помощью стальных тросов;
заменить амортизаторы на дизель. Рекомендуется приобрести комплект амортизаторов и пружин. Спортивные амортизаторы Monroe и Plaza подходят к стандартным пружинам. Для агрессивной езды по трассе больше подходят амортизаторы Koni Sport или Bilstein Sport. Для улучшения управляемости автомобиля достаточно поставить Monroe Gaz-Matic или Plaza;
установить стабилизатор поперечной устойчивости от ВАЗ 2110. Это уменьшит крены при прохождении поворотов и машина будет двигаться плавнее при покачивании руля на скорости. Чередование на более высокой скорости становится возможным. Хотя стабилизатор поперечной устойчивости ВАЗ 2110 всего на 2 мм толще, чем у ВАЗ 2109, это существенно влияет на устойчивость автомобиля;
Стабилизатор ВАЗ 2110 всего на 2 мм толще, чем у ВАЗ 2109, но это существенно влияет на устойчивость автомобиля
создать отрицательный развал за счет увеличения угла поворота руля для улучшения управляемости;
установить полиуретановые втулки. Такие детали более надежны и долговечны, поэтому их реже нужно заменять;

Расторжение тормозной системы автомобиля происходит следующим образом:

замена главного тормозного цилиндра. Делать это нужно с обязательным выполнением двух предыдущих вариантов, так как стандартный баллон с задачей не справится.
установить пару дисковых суппортов большего размера;
заменить задние барабанные тормоза на дисковые;

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Если делать ангельские глазки из цветных стержней, то авто с таким световым оборудованием не пройдёт экспертизу

Порядок изготовления ангельских глазок:

Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Если у вас есть промышленный фен, то нагревать прут можно одновременно с закручиванием — для этого надо просунуть один конец трубки в проделанное отверстие в банке, а потом постепенно размягчать его горячим воздухом, сразу же накручивая размягченный участок на ёмкость

На внутреннюю сторону пластиковых колец рекомендуется нанести ножом неглубокие насечки — это нужно для рассеивания света

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

далее ожидаем полного застывания трубки;
после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Шаг 3: Монтаж ангельских глазков

1. Подготовьте фары. Для начала необходимо проверить фары на наличие повреждений или трещин. Если фары в хорошем состоянии, то процедура монтажа может быть продолжена.

2. Определите место установки ангельских глазков. Решите, на какую часть фары вы хотите установить ангельские глазки. В большинстве случаев они устанавливаются в верхней части фары, но это зависит от ваших предпочтений.

3. Отметьте место установки ангельских глазков. С помощью маркера или черного карандаша сделайте отметки на фарах, чтобы затем точно разместить ангельские глазки.

4. Приготовьте поверхность. Протрите поверхность фары, где будут располагаться ангельские глазки, с помощью спирта или другого чистящего средства. Это сделает поверхность более сцепной и поможет глазкам лучше прикрепиться.

5. Установите ангельские глазки

Осторожно и аккуратно наклейте ангельские глазки на отмеченные места на фарах

Обратите внимание, что ангельские глазки должны быть выровнены и правильно размещены

6. Проверьте установку. Внимательно проверьте, насколько надежно и прочно прикреплены ангельские глазки. Убедитесь, что они не сотрясаются и находятся в нужном положении.

7. Завершение монтажа. Если ангельские глазки установлены правильно и крепко, продолжите собирать фары обратно. Завершите монтаж и включите фары для проверки работоспособности ангельских глазков.

Черная оптика своими руками

Тюнинг фар ВАЗ в черный цвет производится с помощью матовой краски, скотча, ножа. Предварительно оптика демонтируется, стекла фар отделяются от корпуса. Отражатель заклеивают малярным скотчем. Внутренняя поверхность фары покрывается черной краской. Аналогичным образом поступают с поворотниками. Если стекла последнего элемента имеют рыжий цвет, тогда их заменяют прозрачными аналогами.

Следующий этап предусматривает фиксацию стекла фар с помощью герметика. Подобный тюнинг не оказывает отрицательного влияния на качество светового пучка оптики. При необходимости на 2109 можно самостоятельно установить и подключить противотуманные фары. Эта оптика предназначена для улучшения освещения дорожного покрытия во время снегопада, тумана либо дождя. Подобный тюнинг выполняется с помощью следующих материалов:

провод с сечением в 1,25 кв.мм;
узкая и широкая клемма;
реле;
кнопка включения ПТФ;
2 противотуманные фары;
набор для установки оптики.

Предварительно производится установка и подключение кнопки. В моделях 2109 с высокой панелью предусмотрено штатное место для кнопки. Решетка демонтируется. Динамик откручивают. В последнем аппарате предусмотрено 2 разъема для подключения кнопки включения ПТФ и индикатора этого включения.

Разъемы Ш7 и Ш8 отсоединяют от черного ящика. Чтобы вставить клеммы, используют электрическую схему. Разъемы вмонтируют в блок предохранителей. Черный ящик устанавливают на место. Реле прикручивают к кузову ВАЗа. Контакт зачищают от краски. Силовые провода подключают к оптике. Чтобы закрепить фары, понадобится сделать отверстие в металлической вставке. На бамперах некоторых моделей предусмотрено штатное отверстие для фиксации ПТФ. Для этого применяют кронштейны.

Задние фонари ВАЗ 2109 имеют особенную конструкцию. Для такой оптики характерно быстрое окисление контактов и выход из строя лампочек. Автомеханики рекомендуют покупать тюнингованные задние фары с учетом некоторых факторов. Предварительно нужно оценить внешний вид изделия. Задние фонари должны иметь уплотнители в местах соприкосновения корпуса с кузовом. В противном случае понадобится герметик.

Чтобы самостоятельно установить модернизированные задние фонари, понадобится снять пластиковые панели из багажного отделения. Электрический разъем отключают. Гайки, предназначенные для фиксации фары к кузову, отворачивают. Новая оптика устанавливается и прикручивается к кузову ВАЗ. Разъем подключают. Чтобы произвести герметизацию стыка, применяют герметик.

Схема регулировки фар на ВАЗ 2109

Для получения красивого сечения потребуются светодиоды. Кольцо изготавливают из пластиковых палочек, которые нагревают строительным феном. Полученный материал накручивают на банку. Ножки диодов соединяют друг с другом при помощи паяльника. Минус припаивают к минусу, а плюс — к плюсу. Затем ножки светодиодов припаивают к проводам.

Тюнинг фар делается для придания уважаемой, но достаточно старой модели ВАЗ 2109 современного модерного вида. Имеется несколько вариантов, позволяющих добиться такого результата:

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Ангельские глазки ВАЗ 2109 из светодиодной ленты

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

продолжительные сроки эксплуатации;
стойкость к вибрации и внешним механическим воздействиям;
способность излучать требуемый световой поток при низкой электрической мощности;
рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

Использование ангельских глазков цвета, отличного от белого, может привести к получению штрафа и запрету на эксплуатацию автомобиля

К сведению! Цвет свечения светодиодов выбирается автовладельцем по своему усмотрению, но, по мнению специалистов в области автотюнинга, наиболее интересно выглядят источники света, подобранные под цвет автомобиля.

В случае использования отдельных светодиодов для выполнения работ потребуются:

трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Один из вариантов изготовления ангельских глазков своими руками

Выполнение работ осуществляется в следующей последовательности:

При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

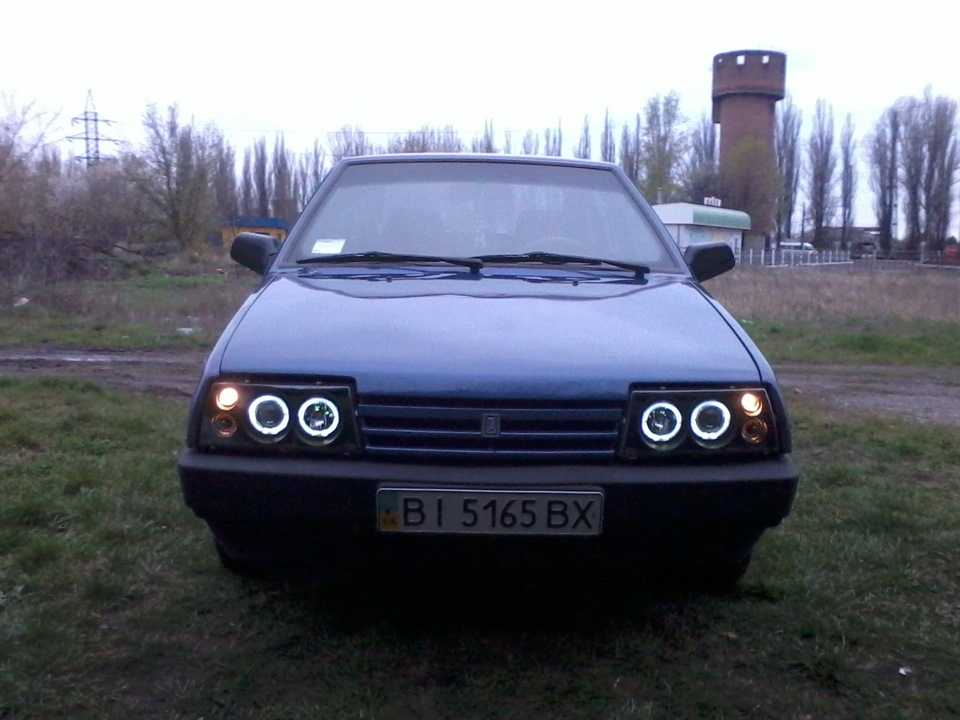

Ангельские глазки, изготовленные своими руками в фаре ВАЗ 2109

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

демонтируется защитное стекло штатного источника света;
изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
монтируется защитное стекло, фара устанавливается на автомобиль.

Ремонт, регулировка и тюнинг оптики ВАЗ 2109: чудеса преображения «Девятки»

От исправности и качества освещения напрямую зависит безопасность водителя и пассажиров. Кроме того, тюнинг фары на автомобиль ВАЗ 21099 влияет на внешний вид автомобиля, поэтому водители делают тюнинг оптики. Статья полезна и тем, кто столкнулся с неисправностями освещения, и тем, кто решил сделать тюнингованный автомобиль.

Качество освещения обеспечивает комфортные условия для поездки. Если аварийка работает с перебоями или водитель включает поворот, а поворотники не работают, участники дорожного движения не смогут сориентироваться и возможна аварийная ситуация на дороге. Чтобы избежать неприятных сюрпризов, нужно знать основные неисправности освещения и способы их устранения.

Замена поворотников на авто

Не горят некоторые фонари или лампы — перегорели лампочки, неисправен патрон лампы, перегорели предохранители из-за короткого замыкания, повреждена проводка. Меняется лампа, предохранители, восстанавливается проводка. Аналогичный ремонт, если не горит задний фонарь.

Если не переключается ближний или дальний свет фар, возможно, что окислились контакты переключателя, сломалось реле. В этом случае следует заменить трехрычажный переключатель или реле. Если не работает аварийка — перегорел предохранитель аварийки ВАЗ или неисправно реле, нужно поставить новый предохранитель или реле.

Особенности регулировки фар

Для того, чтобы не слепить встречных водителей, после замены или ремонта фар необходима регулировка света фар. Автомобиль для этого устанавливается на ровной горизонтальной поверхности в пяти метрах от белой стены или стенда. На водительском месте следует поместить груз около 75 кг, заменяющий вес водителя. На стене наносится разметка.

Разметка на стене для регулировки

Ручку гидрокорректора следует установить в положение «водитель и передний пассажир». При этом включается ближний свет.

Отрегулировать необходимо каждую фару. Незадействованную фару нужно накрыть плотным материалом, не пропускающим свет.

Регулируются фары с помощью винтов. Световые пятна нужно подогнать под разметку, нанесенную на стене. Отрегулированный свет должен отвечать следующим требованиям: верхняя граница световых пятен должна находиться на прямой N, линии А и В, расположенные в вертикальной плоскости, должны пройти в точках пересечения световых пятен С1 и С2 (автор видео — Владимир Шархун).

Способы тюнинга оптики

Замена стекла фары ВАЗ 2109, тюнинг фар может быть выполнен своими руками, если есть опыт подобных работ и электросхема оборудования.

Черная оптика

Для тюнинга фар ВАЗ в черный цвет используется матовая краска. Оптику демонтируют, отделяют стекла. Внутри поверхность фар покрывают черной краской. Аналогичную красятся поворотники. Если у них стекла с рыжеватым оттенком, их заменяют на прозрачные. Стекла крепятся с помощью герметика.

Тюнинг фар ВАЗ 2109

Если есть необходимость, на ВАЗ 21099 устанавливаются противотуманки.

Установка противотуманок предусматривает:

установку кнопки, предварительно снимается решетка и динамик;
подключение к монтажному блоку;
закрепление противотуманных фар на бампере.

Специалисты рекомендуют устанавливать тюнинговые задние фонари, которые должны иметь уплотнители в тех местах, где кузов соприкасается с корпусом. Чтобы установить тюнинговый задний фонарь, необходимо снять пластиковую панель, отключить разъем, отвернуть гайки и установить фару. Стыки следует обработать герметиком.

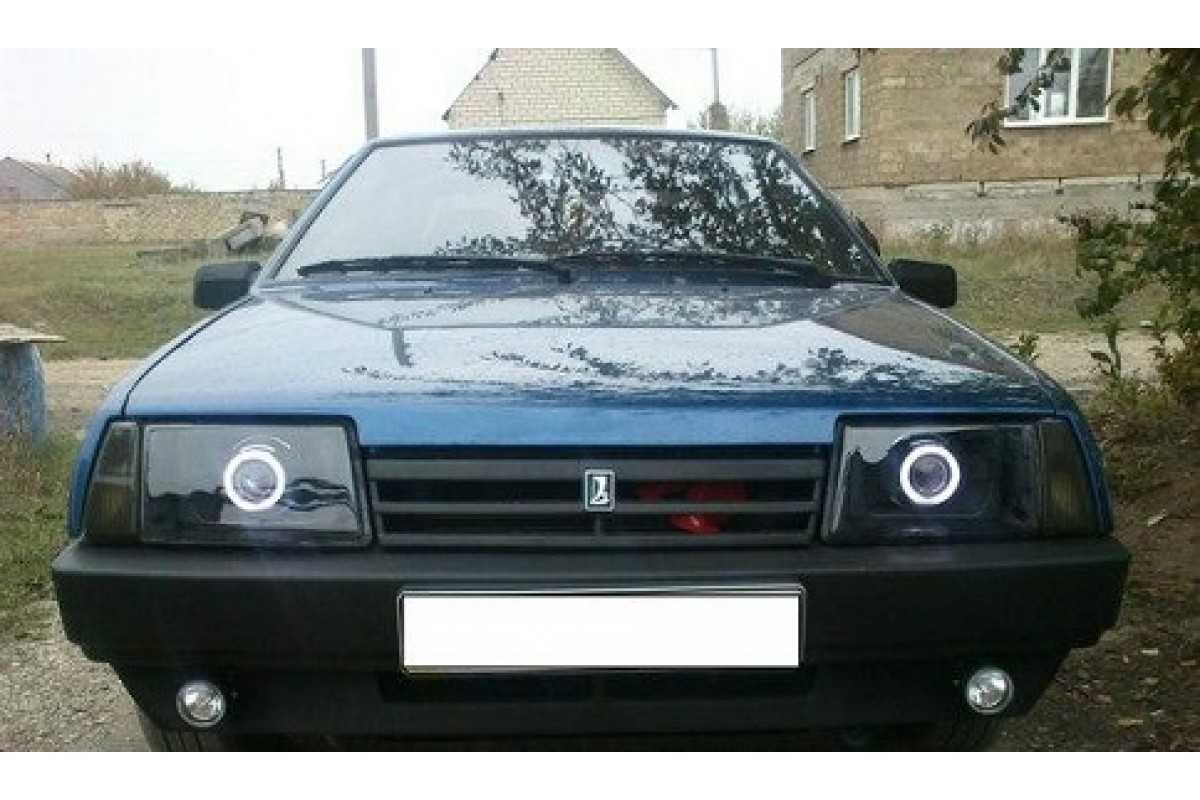

Авто с «ангельскими глазками»

Для ВАЗ 21099 тюнинг можно сделать для фар в виде «ангельских глазок». Для их изготовления используют неоновые трубки, которые монтируют на передние фары. Механизм имеет специальный блок розжига. Есть возможность выбора цвета свечения. Кольца фиксируются с помощью герметика.

Особо красиво будут гореть светодиоды. Изготавливаются кольца из пластиковых трубок, которым с помощью строительного фена можно придать любую форму и замкнуть в кольца. Соединения ножек и проводов выполняются паяльником. Кроме того, можно сделать реснички на фары.

Если не работают поворотники ВАЗ 2109 или поворотники работают, но не все, есть другие неисправности в освещении, хочется оттюнинговать свой автомобиль или настроить фары, не обязательно ехать в автосервис, можно выполнить все работы своими руками.

Извините, в настоящее время нет доступных опросов.

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома. Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

возможность сборки осветительной системы своими руками;
доступность материалов системы;
качественная подсветка фар;
длительный период службы сборной системы;
красивый внешний вид машины;
качественный и оригинальный автотюнинг отечественного автомобиля.

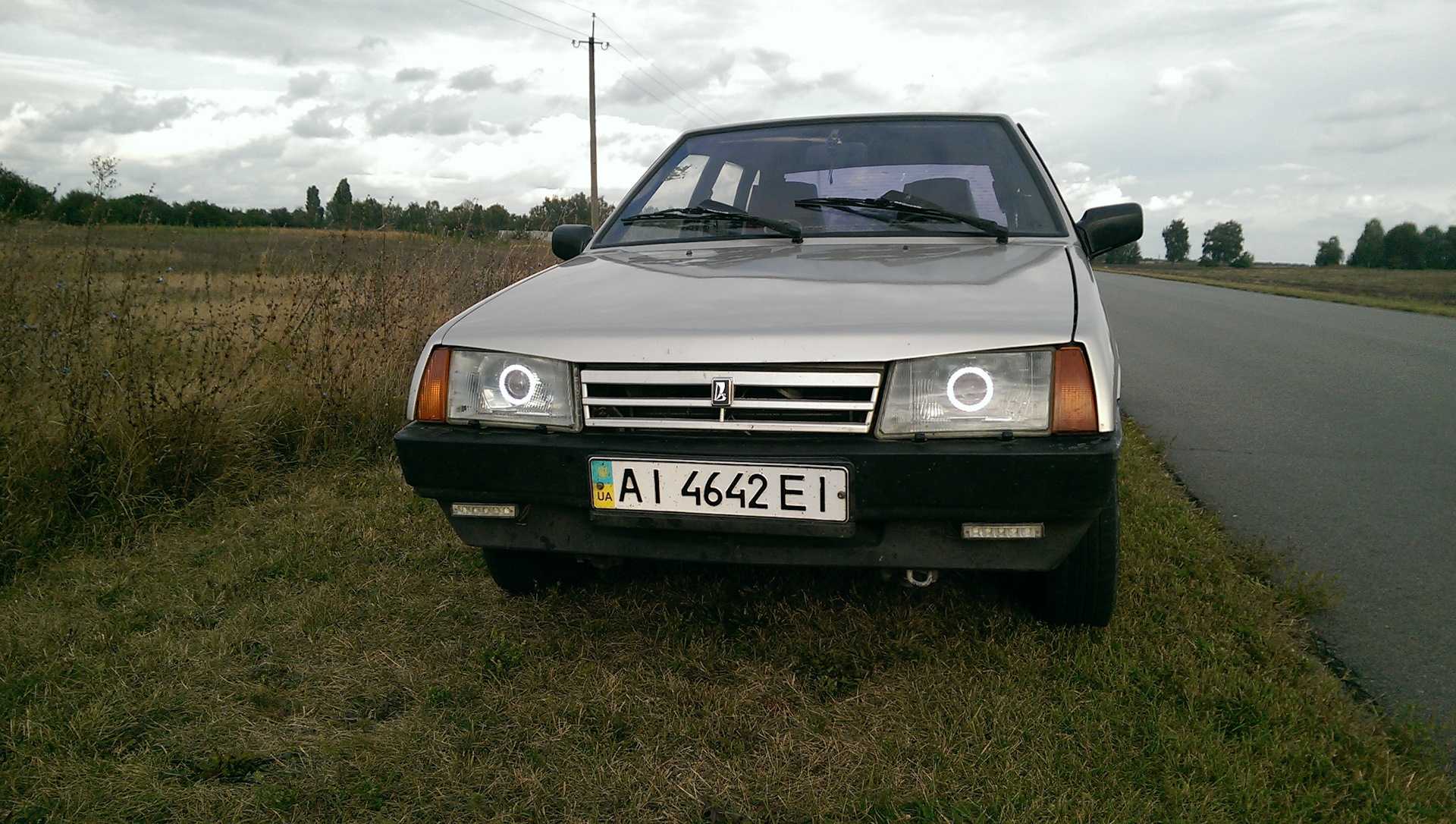

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Тюнинг фар ваз 2109 под «ангельские глазки»

Изготовление «ангельских глазок» для ВАЗ 2109 вполне под силу практически каждому автовладельцу. Чаще всего для этого используются неоновые трубки. Для этого они изгибаются и монтируются на определённой оптике. Для запуска этой конструкции используется специальный блок розжига. Есть возможность выбора практически любого цвета свечения. Фиксируются кольца с помощью автомобильного герметика.

Тем, кто хочет получить особо красивое свечение, лучше всего использовать светодиоды. При этом для изготовления кольца надо взять пластиковые палочки, которым легко придаётся практически любая форма под воздействием промышленного фена и с помощью обычной консервной банки нужного диаметра. Соединение ножек светодиодов выполняется с помощью электрического паяльника, который также используется для присоединения к ним проводов.

Некоторые умельцы в качестве фиксирующего светодиоды средства применяют лак, используемый женщинами для покраски ногтей. Благодаря этому обеспечивается надёжное крепление диодов. Чтобы изготовить «ангельские глазки» с ресничками, на поверхности палочек делается насечка с помощью ножовки по металлу. Расстояние между «ресничками», глубиной около 5 миллиметров не должно превышать 10 миллиметров.

Для самостоятельной установки «ангельских глазок» придётся произвести разборку корпуса оптики и демонтаж стекла. С поверхности отражателя удаляется мусор и грязь. Лучше всего для этой цели подходят ватные палочки. Категорически запрещается использовать при выполнении этой работы химические средства и дотрагиваться до поверхности руками. На отражатель наносится герметик в месте установки колец, которые укладываются таким образом, чтобы насечки находились на наружной стороне.

Сегодня многие люди могут позволить себе купить только отечественную машину: калина приора или ваз. Эти марки нередко встречаются на дорогах нашей страны. Чтобы сделать их более привлекательными и необычными, многие автовладельцы идут на оригинальный автотюнинг. Самым популярным и простым в исполнении своими руками автотюнингом на сегодняшний день являются фары «ангельские глазки».

Тюнинг «ангельские глазки»

Как сделать ангельские глазки на калину своими руками или ваз мы расскажем в этой статье.
