Дмрв или расходомер воздуха

Отзыв: ОБМАНКА ДМРВ ВАЗ

– Это работает

Достоинства: Не надо покупать новый дмрв

Недостатки: Нет

Привет всем читателям моей статьи, сегодня хочу вам рассказать о том, как обмануть дмрв автомобилей ваз. Я не знаю, будет ли работать такой способ на иномарках, но на двух моделях ваз, а точней ваз2110 1,6 16v с эбу январь7.2 дмрв116 и ваз2109 1,5 8v с эбу январь5.1 дмрв037 эти способы работают. Вообщем суть заключается в том что когда напряжение на сигнальном проводе с дмрв превышает 1,5в (двигатель заглушин!)то расход топлива резко возрастает до нереальных цифр, двигатель работает не ровно на холостых, при сбросе педали газа пытаеться заглохнуть, вообщем не прятная штука.

итак, для чего нужно обманывать эбу, а для того чтобы продлить жизнь старому дмрв. многие скажут, что иди купи новый и не парься. да, такой вариант самый легкий, но случается так, что у человека нет денег в этот момент, а ехать надо, приходится искать пути отхода, ведь такой датчик как дмрв стоит не мало, от 2000 до 4000 тысяч рублей. дмрв считывает количество воздуха, пройденого через него, а его сигнал измеряется в вольтах(ацп)Тоесть если сигнал завышен, то эбу обогащает топливо воздушную смесь, увеличив время открытия форсунок, вот вам перерасход, и перебои в работе двигателя. в идеалы напряжение с дмрв должно быть 996-1.01 вольта. что мы делаем, если напряжение на сигнальном проводе к примеру 1.15вольта, а допустимый предел 1.05вольта. берем сигнальный провод, в пределах 4см от разьема дмрв, и перерезаем его, а в разрыв ставим переменное сопротивление, мне попался на 100ом, и уже после сопротивление замеряем напряжение мультиметром, или подключаем диагностику, и выбираем режим каналы ацп. Поворачивая ручку сопративления, добиваемся между 996-1.01вольта, вот и все. этот способ реально работает, и проверен мною. кстати, добиваемся такого напряжения на заглушенном двигателе, при включенном зажигание!. сигнальный провод желтого цвета(крайний от лобового стекла)замер мультиметром производится, между массой и этим сигнальным проводом. всем удачи на дорогах, и спасибо за просмотр.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

Показать панель управления

• Опубликовано: 29 сен 2017
• Видео носит информационно-ознакомительный характер и не является инструкцией к действию! Вносить конструктивные изменения в электрические цепи автомобиля, никого не призываю. Все делаете на свой страх и риск! Все манипуляции были проделаны на ЭБУ БОШ MP 7.0 E2.
• Авто/Мото

Принцип работы

В автомобилях вплоть до 80-х годов выпуска применялись датчики лопаточного типа. По внешнему виду они напоминали дроссельную заслонку. Движущийся по патрубку воздух поворачивал лопатку (лопатки) ДМРВ, которые находились на одном валу с переменным резистором. На резистор подавалось опорное напряжение. Данные об изменении напряжения на среднем выводе переменного резистора передавались блоку управления.

Гораздо проще регистрировать движение воздуха в патрубке по давлению. Из законов физики известно, что при увеличении скорости движения воздушных масс в патрубке давление уменьшается.

Некоторые производители ставили в качестве регистраторов датчики объемного потребления воздуха. Однако их данные не соответствуют количественному содержанию кислорода в воздухе.

Известно, что при увеличении температуры плотность воздуха уменьшается. Массовое количество кислорода в определенном объеме (плотность) также уменьшается.

Кстати, именно поэтому в некоторых дизельных автомобилях ставят интеркулер для уменьшения температуры впускного воздуха, соответственно, кислородного обогащения смеси и увеличения мощности.

В 90-х годах на автомобили стали устанавливать ДМРВ анемометрического типа.

В общем случае датчик имеет в своем составе два устройства: датчик температуры и нагревающуюся нить из тугоплавкого материала. Принцип работы ДМРВ прост.

Ток, поступающий с блока управления двигателя, нагревает нить до определенной температуры, которая регистрируется встроенным в ДМРВ датчиком температуры. Во время движения автомобиля при нажатии педали акселератора скорость движения воздуха в патрубке увеличивается, и он охлаждает нить.

Блок управления увеличивает ток, чтобы достичь поддержания температуры нагретой нити на стабильном уровне. Таким образом, блок управления получает информацию о количественном потреблении воздуха по току нагретой нити. Иногда в качестве нити используют очень тонкую пластину.

Некоторые производители заявляют, что нагревательный элемент (нить или пластина) выполнены из платины. Судя по стоимости оригинальных ДМРВ, этому можно верить.

В некоторых схемах блоков управления двигателя предусмотрен режим «прокала» ДМРВ после глушения двигателя. В этом случае на нить поступает большой ток, нагревающий ее до температуры около 1000 градусов Цельсия.  Таким образом, происходит самоочистка нити (пластины) от различных масел и грязи, которая может на нее попасть в процессе движения автомобиля.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Диагностика и ремонт расходомера воздуха

Теперь поговорим о том, как проверить и отремонтировать устройство, если это позволяет ситуация.

Есть несколько вариантов диагностики:

1. Первый вариант — диагностика при отключении ДМРВ. Принцип этого метода заключается в отключении расходомера от топливной системы транспортного средства и дальнейшей диагностики работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отсоединении штекера питания от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть формирование горючей смеси будет осуществляться в соответствии с положением заслонки дросселя. В том случае, если после отключения расходомера работа двигателя восстановилась, мотор перестал глохнуть, это свидетельствует о том, что датчик нужно поменять.
2. Еще один вариант — заключается в том, чтобы под упор заслонки дросселя установить металлическую пластину, ее толщина должна составлять 1 мм. После этого обороты двигателя должны возрасти. Далее, от датчика расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель будет работать также, это свидетельствует о выходе из строя ДМРВ.
3. Следующий вариант — попробовать поставить вместо вышедшего из строя расходомера новый и оценить работу мотора с ним. Это самый эффективный и быстрый вариант проверки, ведь если работа двигателя стала более эффективной, это говорит о поломке ДМРВ. Разумеется, не у каждого автовладельца есть запасной расходомер.
4. Также можно попытаться определить неполадку в работе регулятора посредством визуальной диагностики. Для реализации этого способа понадобится выкрутить хомут при помощи отвертки с крестовым наконечником, которая фиксирует гофру воздуховода. После этого необходимо внимательно осмотреть внутреннюю часть гофры, а также самого регулятора. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими. В том случае, если автовладелец не будет следить за чистотой воздушного фильтрующего элемента, то мусор и пыль с него со временем начнет попадать на чувствительный компонент расходомера. Соответственно, это приведет к выходу из строя последнего — такая причина поломки является одной из наиболее встречаемых.Появление масляных следов может быть обусловлено увеличенным уровнем рабочей жидкости в картере либо забитым маслоотбойником. Все элементы следует очистить от остатков моторной жидкости.

Отдельно следует выделить вариант диагностики с помощью тестера — мультиметра. Красный щуп тестера подключается к входу датчика — этот контакт находится ближе к ветровому стеклу, а черный подключается к массе, обычно это зеленый провод, находится на противоположном конце разъема.

Показания диагностики могут быть следующие:

• от 0,996 до 1,1 вольта — датчик новый;
• 1,01-1,02 — работоспособное устройство;
• 1,02-1,03 — удовлетворительное состояние датчика;
• 1,03-1,04 вольта — срок службы подходит к концу, при более высоких значения регулятор подлежит замене.

ДМРВ — это устройство, которое не подлежит ремонту, но его можно попытаться восстановить путем очистки сетки. Для очистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Замена

Заменить ДМРВ не сложно своими руками, даже если особых навыков в ремонте автомобиля у вас нет. Проверив состояние устройства и определив, что чистка уже не поможет, остается только произвести замену.

1. Поставьте машину на ровную площадку, поднимите капот и снимите минусовую клемму с аккумулятора.
2. Отключите разъем датчика. О его расположении мы уже рассказали, потому проблем с поиском не возникнет.
3. С помощью отвертки демонтируйте зажимной болт хомута, который фиксирует гофру к ДМРВ.
4. Гофра снимается.
5. С помощью ключа на 10 откручиваются два болта, которые удерживают датчик на корпусе воздушного фильтра.
6. Сняв вышедший из строя кислородный датчик, на его место поставьте новый регулятор.
7. Закрутите обратно пару болтов, закрепите гофру и застопорьте ее с помощью хомута.
8. Подключите на место разъем, верните минусовую клемму на аккумуляторную батарею.

Если все сделано верно, и поломка правильно определена, тогда двигатель вернется к прежней работоспособности, сигнал ошибки на приборной панели исчезнет.

Чтобы окончательно проверить результат ремонта, выезжайте на дорогу, сделайте пробный заезд и обязательно попробуйте резко нажать педаль газа. Если динамика и мощность стали такими, как до возникновения проблем, вы все сделали грамотно, и именно ДМРВ оказался виновником неисправности.

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Эксплуатация

Противность, этого датчика, как такового, состоит в том, что он умирает молча и героически, без загорания лампочки «чек энджин». Она загорится, только в случае перегорания нити, когда сигнала совсем не будет. По этой причине народ ездит на расходомере, пока грамотный диагност, не увидит в программе, что переменные с этого датчика уже давным-давно вышли за рабочие пределы. Губит этот датчик время и пыль. Грязь просто «закрывает» нить от проходящего потока воздуха, что является основой работы нитяного расходомера. В принципе данный датчик подлежит восстановлению. У фирм, производящих автохимию, в линейке есть спреи, предназначенные для обработки и очистки нитей. Можно даже применить спирт, в аэрозольном виде. Но ни в коем случае НЕ ДЕЛАЙТЕ ЭТО КОНТАКТНЫМ способом, пытаясь протереть ваткой или тряпочкой. После этого путь только на помойку. Мои изыскания в этой области, имеют результат 50 на 50. Иногда удавалось ввести расходомер в состояние ремиссии и продлить его жизнь. И не экономьте на качестве и цене воздушных фильтров, от них очень сильно зависит, сколько проживет ваш расходомер воздуха.

Подробная инструкция по ремонту

На практике с помощью очистки работоспособность большинства датчиков удается восстановить. При этом владелец автомобиля экономит денежные средства. Если при проверке ДМРВ оказалось, что показатели напряжения не соответствуют норме, то нужно демонтировать устройство и промыть его.

Следует помнить, что для очистки нельзя использовать зубную щетку, ватные палочки, поскольку механический контакт с чувствительными элементами датчика может сильно навредить. Спирт нужно развести водой в соотношении 5 к 1. Кроме перечисленных средств в некоторых случаях может понадобиться шприц 10-20 кубиков с иголкой.

Снятие и очистку ДМРВ нужно проводить в следующем порядке:

Вначале отсоединить колодку с проводами питания. Для этого требуется нажать кнопку фиксатора, которая находится в нижней части устройства. Отвернуть винты крепления блока к корпусу воздушного фильтра.
Открутить соединяющие элементы защитного кожуха, винты, извлечь сам датчик.
Наиболее чувствительными деталями устройства являются проволочка температурного сенсора, контакты

Их нужно промывать, соблюдая повышенную осторожность.
Для промывки резистора трубку аэрозоля нужно ввести внутрь верхнего канала датчика на глубину примерно 10 миллиметров. Сама процедура проводится несколько раз с короткими перерывами в несколько секунд.
Проникающая смазка WD-40, «Хадо» наносится для очистки несколько раз с перерывами 30-40 секунд.
На последнем этапе нужно дать устройству хорошо просохнуть

После этого датчик устанавливается на место, с помощью тестера проверяется его напряжение. Если все показания в норме, то проведенные процедуры можно считать успешными. В другом случае придется менять ДМРВ.

Таким образом, при частичной потере работоспособности датчика расхода воздуха не стоит спешить с приобретением нового прибора. Целесообразно потратить 15-20 минут на демонтаж и очистку старого устройства. Это восстановит его функции, поможет сэкономить деньги.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

• Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
• Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
• ЭБУ поврежден.
• Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

• Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
• Забит воздушный фильтр.

Что такое ДМРВ?

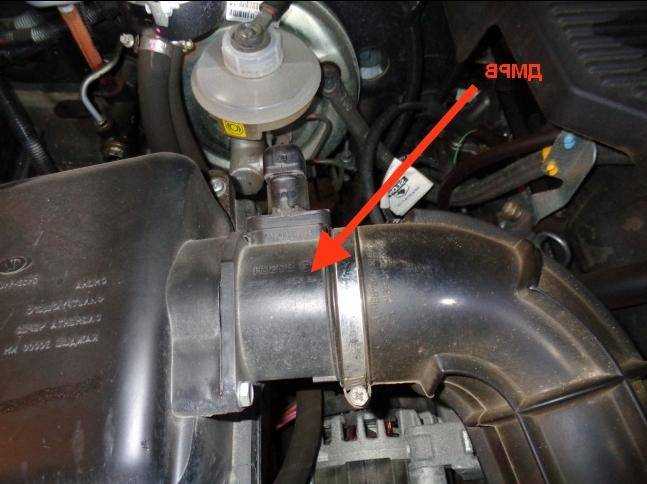

Месторасположение расходомера воздуха.

Расходомер воздуха ВАЗ-2110-2112 (а также всех тольяттинских инжекторных моторов без исключения) установлен сразу за воздушным фильтром на входе во впускной тракт.

Эти показания имеют первостепенную важность для приготовления горючей смеси. Расходомер отправляет данные на ЭБУ двигателя, а тот в свою очередь, даёт команду форсункам на приготовление более богатой или более бедной смеси. Это без тонкостей

Это без тонкостей.

Устройство датчика

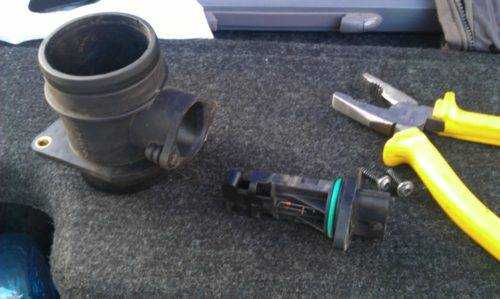

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Подробная инструкция по ремонту

На практике с помощью очистки работоспособность большинства датчиков удается восстановить. При этом владелец автомобиля экономит денежные средства. Если при проверке ДМРВ оказалось, что показатели напряжения не соответствуют норме, то нужно демонтировать устройство и промыть его.

Следует помнить, что для очистки нельзя использовать зубную щетку, ватные палочки, поскольку механический контакт с чувствительными элементами датчика может сильно навредить. Спирт нужно развести водой в соотношении 5 к 1. Кроме перечисленных средств в некоторых случаях может понадобиться шприц 10-20 кубиков с иголкой.

Снятие и очистку ДМРВ нужно проводить в следующем порядке:

Вначале отсоединить колодку с проводами питания. Для этого требуется нажать кнопку фиксатора, которая находится в нижней части устройства. Отвернуть винты крепления блока к корпусу воздушного фильтра.

Открутить соединяющие элементы защитного кожуха, винты, извлечь сам датчик.
Наиболее чувствительными деталями устройства являются проволочка температурного сенсора, контакты

Их нужно промывать, соблюдая повышенную осторожность.
Для промывки резистора трубку аэрозоля нужно ввести внутрь верхнего канала датчика на глубину примерно 10 миллиметров. Сама процедура проводится несколько раз с короткими перерывами в несколько секунд.
Проникающая смазка WD-40, «Хадо» наносится для очистки несколько раз с перерывами 30-40 секунд.

На последнем этапе нужно дать устройству хорошо просохнуть

После этого датчик устанавливается на место, с помощью тестера проверяется его напряжение. Если все показания в норме, то проведенные процедуры можно считать успешными. В другом случае придется менять ДМРВ.

Таким образом, при частичной потере работоспособности датчика расхода воздуха не стоит спешить с приобретением нового прибора. Целесообразно потратить 15-20 минут на демонтаж и очистку старого устройства. Это восстановит его функции, поможет сэкономить деньги.

Замена ДМРВ

Процедура замены выглядит следующим образом:

1. Сначала нужно ослабить хомут, который фиксирует воздуховод, для этого используется отвертка с крестовым наконечником. Сам патрубок можно демонтировать.
2. Отключите разъем питания от регулятора, для этого достаточно просто нажать на фиксатор снизу и потянуть сам штекер в сторону.
3. Далее, используя гаечные ключи на 10, нужно выкрутить два болта. На этом этапе могут возникнуть трудности, поэтому можно использовать трещотку, чтобы открутить болты быстро.
4. Затем регулятор можно отвести в сторону и извлечь.
5. Процедура монтажа осуществляется в обратном порядке.

Как обмануть сломанный ДМРВ с помощью резистора

Рассмотрим вариант «восстановления» на примере ВАЗ 2110. После необоснованного увеличения расхода топлива, вы решили проверить датчик массового расхода мультиметром. Показания в состоянии покоя существенно превышают идеальные «не выше 1.02 В» и даже допустимые «1.05 В».

Соответственно, двигатель видит обедненную топливно-воздушную смесь и добавляет в пропорцию больше бензина. Результат — увеличение расхода без прибавки мощности.

Как снизить напряжение на выходе АЦП расходомера? Мы знаем, что на основе тарировки ДМРВ в электронном блоке управления двигателем, каждое значение в вольтах соответствует объему воздуха в кг/час.

Как снизить напряжение? Любой начинающий электрик скажет, что необходимо добавить сопротивление (добавочный резистор). Разумеется, угадать (или даже вычислить) требуемое значение не получится, поэтому лучше использовать переменный резистор в диапазоне от 1 кОм до 2 кОм. Подходят старые советские переменники СП-1. Они не развалятся от влаги или температуры под капотом.

Резистор включается в разрыв провода, идущего от контакта № 5 ДМРВ ВАЗ, до контроллера ЭБУ двигателя.

После подключения выполняем проверку расходомера в состоянии покоя:

После этого необходимо механически закрепить резистор, чтобы он не оборвался в движении. Выполняем тестовую поездку, убеждаемся в снижении расхода бензина.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Симптомы плохого массового расхода воздуха

Симптомы неисправного датчика массового расхода воздуха (MAF) могут включать:

• плохая экономия топлива
• неустойчивая производительность
• нерешительность при разгоне
• тяжелый старт
• нет запуска двигателя
• глохнет при включенной передаче
• низкая мощность двигателя
• двигатель работает в непонятном режиме

Причины неполадок

Расходомер воздуха приходит в негодность по следующим причинам:

• на измерительные элементы попадает много пыли и грязи, потому что владелец авто редко меняет воздушный фильтр;
• на сильно изношенных двигателях пары бензина и масла проникают в ДМРВ через патрубок вентиляции картера;
• дырка в гофрированном воздуховоде, откуда всасывается пыль;
• случайное повреждение вследствие неквалифицированного ремонта;
• обрыв проводов, соединяющих разъем датчика с контроллером.

Помимо перечисленных причин, встречается и естественный износ прибора. Ресурс нового ДМРВ составляет 50–250 тыс. км в зависимости от марки и происхождения автомобиля.

Последствия поломки датчика

Когда в силу разных причин датчик выходит из строя либо выдает некорректные показания, контроллер меняет алгоритм работы. Он начинает готовить топливовоздушную смесь, ориентируясь на измеритель положения дроссельной заслонки и лямбда – зонд. Из-за недостатка данных, поступавших ранее от ДМРВ, электронный блок «не знает» о реальном количестве поступающего воздуха и не может смешать его с бензином в оптимальных пропорциях.

Благодаря переходу контроллера на аварийный режим работы можно определить основные симптомы неисправности ДМРВ:

• на приборной панели водителя блок управления включает световое табло Check Engine, свидетельствующее о неполадках в системе топливоподачи либо зажигания;
• холостой ход нестабилен – то повышается до 1500 об/мин, то падает до нуля (двигатель глохнет);
• «на холодную» мотор заводится с большим трудом;
• некорректное приготовление горючей смеси вызывает увеличение расхода топлива независимо от условий езды и режима работы;
• отмечается снижение мощности силового агрегата и частые беспричинные рывки на ходу.

Косвенно на неисправность расходомера указывает появление черного дыма из выхлопной трубы. Если на транспортном средстве нет бортового компьютера и отследить моментальный расход бензина нельзя, стоит выкрутить 1–2 свечи из любых цилиндров и осмотреть электроды. Слой черной сажи подтвердит чрезмерное обогащение смеси из-за аварийного режима работы электроники.

ЗАЗ Lanos 2.0 Raketa › Бортжурнал › Переделка 202 ДМРВ (расходомера) на бесконтактный.

Из-за большого расхода и нестабильной работы ДВС решил я залезть в Датчик Массового Расхода Воздуха (ДМРВ

), в простонароде расходомер… Так как при выроботке платы потенциометра возможны провалы, нестабильный ХХ, а главное большой расход топлива. Дело это было весьма не лёгким, так как не знал нюансов. Итак по порядку. Установлен у меняBosch 0280202202 , сразу решил поставить плату отДПДЗ ланоса фирмыВТН , номер3102.3855 .

Снял расходомер, разобрал попутно поломав не смотря на усилия ВД-40 все болты крепления платы потенциометра. Хорошо, что они мне не понадобятся.

Плата и не сильно потёртая, но назад дороги не было.

Далее разобрал ДПДЗ.

Основание регулирующего магнита подрезал и выпаял внутренность, что бы он хорошо садился на ось ДМРВ.

Что говорит о неисправности?

Если датчик дмрв ваз 2114 перестал работать, то по поведению авто это можно будет заметить, если быть предельно внимательным. Нерабочая деталь может дать знать о себе при помощи ряда симптомов, если говорить о работе инжектора. При этом нужно понимать, что неисправность будет отмечаться не резко, она проявляется постепенно.

Вначале повышается расход топлива, отмечаются плавающие обороты. Далее все происходит по нарастающей, работа движка становится нестабильной. Многие автолюбители сталкиваются с подобными проблемами, особенно это касается владельцев переднеприводных авто. Изначально загорается значок авто, обороты начинают плавать, а затем расход топлива все больше увеличивается.

То, что дмрв на ваз 2114 является неисправным, можно вычислить по некоторым признакам:

• мощность движка существенно упала, это ощущается при движении;
• машине требуется больше топлива;
• мотор плохо заводится в горячем состоянии;
• машина выдает сигнал Check Engine;
• авто плохо набирает скорость, медленно разгоняется;
• глохнет, если попытаться переключить передачу;
• если работает на холостом ходу, то отмечаются провалы.

Если расход воздуха ваз 2114 не придерживается нормы, а датчик уже не починить, то соответствующий сигнал может и не гореть. В таком случае определить неисправность можно при использовании бортового компьютера. Также стоит проверить уровень сигнала датчика.

Результаты проверки мультиметром, указывающие на работоспособность ДМРВ, приведены в таблице.

Напряжение на ДМРВ	Состояние датчика
1.01-1.02	Датчик рабочий
1.02-1.03	Еще можно пользоваться
1.03-1.04	В ближайшее время потребуется замена
1.04-1.05	Плохо работает. Нуждается в замене
1.05 и выше	Нерабочий

Низкий уровень сообщает о следующих состояниях:

• датчик не работает;
• нет подключения, — проблема может заключаться в контактах;
• имеется обрыв в цепи подключения;
• масса оборвалась или же окислилась, такое нередко происходит;
• замыкание сигнальных проводов, их неправильное подключение.

Если столкнулись с пособными признаками, не стоит сразу отправляться в магазин за новым. Прежде всего, необходимо убедиться в том, что старую деталь уже нельзя починить. Также стоит уточнить, что проблема заключается именно в детали. Если нет возможности починить деталь собственными силами, то всегда можно обратиться в сервис.

Функционал датчика массового расхода воздуха

Нормальное соотношение компонентов топливно-воздушной смеси 14 к 1, где 14 приходится на долю воздуха. Нарушение пропорции чревато сбоями в работе двигателя, перерасходом топлива и потерей мощности мотора.

Функциональное предназначение датчика — измерение объема всасываемого воздуха для топливно-воздушной смеси. Информация от него поступает в ЭБУ (электронный блок управления) двигателем. В ответ блок управления подает сигнал на форсунки о необходимом количестве топлива. Расположен расходометр между корпусом воздушного фильтра и дроссельной заслонкой, с которыми соединяется широкими гофрированными патрубками.

Коды АЦП

Параметры кодов АЦП относятся к аналоговым датчикам системы управления:

• Датчик положения дроссельной заслонки
• Датчик температуры
• Датчик массового расхода воздуха
• Датчик L-зонд
• Потенциометр СО.

Физически, коды АЦП отражают напряжение, которое выдает датчик. Как правило, эти параметры используются для проверки цепей датчиков. Если возникают коды неисправности, связанные с низким или высоким уровнем сигнала такого датчика, то система управления работает по резервным режимам. При этом значение параметра, относящегося к этому датчику, выбирается либо из аварийной таблицы, либо рассчитывает по заданным формулам, например, температура охлаждающей жидкости при неисправном датчике температуры увеличивается по времени работы двигателя.

Если, при физическом изменении параметра, измеряемого датчиком, код АЦП остается величиной постоянной, то электрическая цепь подключения датчика неработоспособна.

Величины АЦП являются безразмерной величиной, но для пользователя в тестерах-сканерах их приводят к напряжению, которое выдает конкретный датчик.

Поэтому, используя код АЦП, например, с датчика L-зонд можно более наглядно оценивать работу в системе контура обратной связи по поддержанию стехиометрического состава смеси. Если датчик L-зонд неработоспособен, то код АЦП находится в диапазоне 0,4-0,7В.

Значение кода АЦП (выходное напряжение) с датчика положения дросселя может указать нижнюю границу, при котором система определяет ошибку датчика. Положению дроссельной заслонки равному нулю соответствует напряжение с датчика 0.52 В.

При включенном зажигании выходное напряжение с датчика массового расхода (код АЦП) должно равняться 1,00В.

Датчик температуры, датчик положения дроссельной заслонки, датчик массового расхода питаются напряжением 5,00В, которое выдает блок управления. Если блок управления выдает нестабильное напряжение, то показания датчиков будут меняться и поведение системы в этом случае непредсказуемо.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Эта проволочка под потоком воздуха охлаждается. Чтобы регулировать температуру между ней и потоком воздуха, на проволоку подается электричество. Уровень заряда можно регулировать. Чем больше проволочка обдувается, тем большее количество электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь – это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ.

Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Диагностика детали

Исправность определяют мультиметром в режиме вольтметра. Итоги проверки интерпретируются так:

• датчик исправен: 1–1,02 В.
• исправен, требуется очистка: 1,03 В.
• средний износ, показания некорректны: 1,04 В.
• высокий износ, нужна срочная замена: 1,05 В.
• деталь неисправна: 1,06 В. Двигатель работает в аварийном режиме, ориентируясь на показания дроссельного узла.

После очистки нужно еще раз проверить расходометр, показатель должен быть на уровне 1,02 В. В случае поломки ДМРВ не подлежит ремонту. Если расходометр вышел из строя, его придется заменить новой деталью.

Видео о проверке с помощью мультиметра

Признаки неполадок ДМРВ идентичны на большинстве марок автомобилей, будь то классика ВАЗа, Приоры или Калины, Нивы Шевроле или иномарки.

Представим ситуацию, когда тестовое напряжение (в идеале 1 ± 0.02 В) не соответствует норме?

Профилактика поломок и чистка ДМРВ ВАЗ 2114

Датчик расходомера располагается в уязвимом месте: воздействие перепадов температур, влаги, пыли.

Точная электроника, расположенная в измерительном канале, выходит из строя при попадании посторонних предметов.

Причины:

• несвоевременная замена воздушного фильтра;
• использование так называемых «нулевых» фильтров;
• неплотное соединение ДМРВ с фланцами воздуховода;
• попадание влаги в воздухозаборник;
• мусор, оставленный в воздуховоде или корпусе фильтра после ремонта и обслуживания.

Как почистить ДМРВ, если загрязнение не вывело его из строя

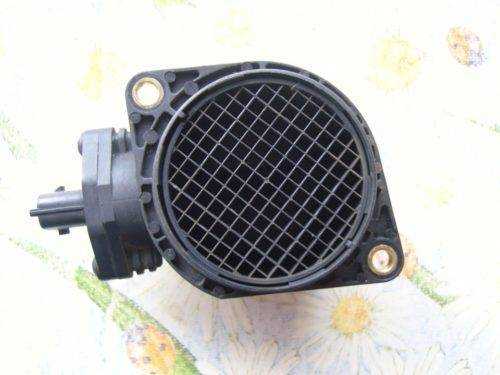

Датчик необходимо извлечь, снять защитные сетки, и продуть чистым сжатым воздухом. При наличии засохшей грязи или масляных пятен – требуется промывка специальными средствами для ДМРВ. Разумеется, необходимо прочистить и сам воздуховод с корпусом фильтра.

В большинстве случаев подобная профилактика возвращает расходомер к жизни.

( 1 оценка, среднее 5 из 5 )

Засада

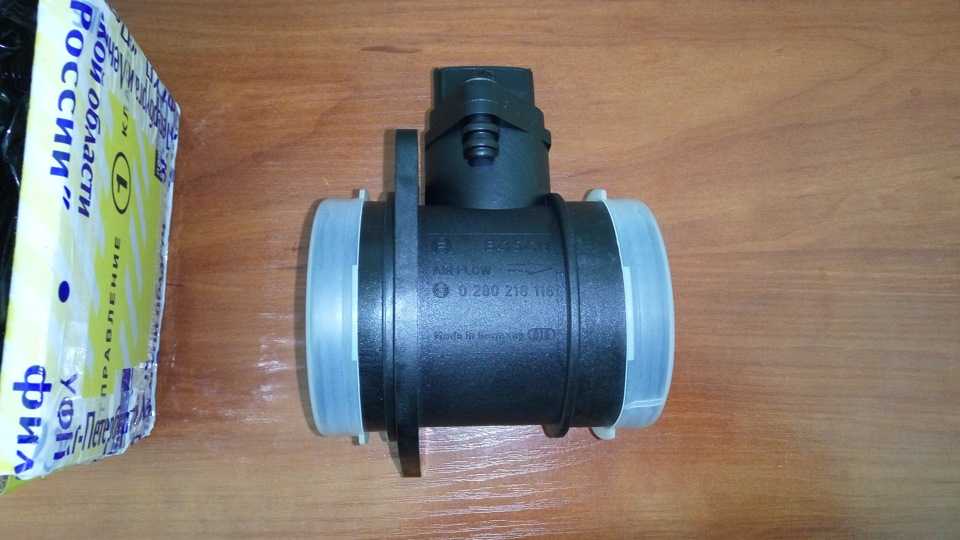

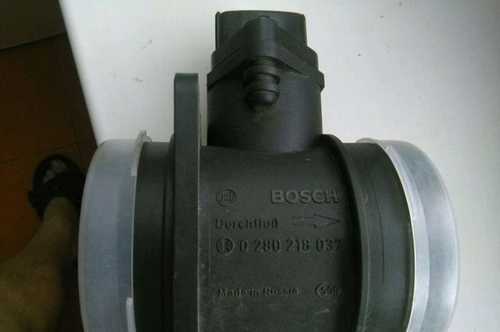

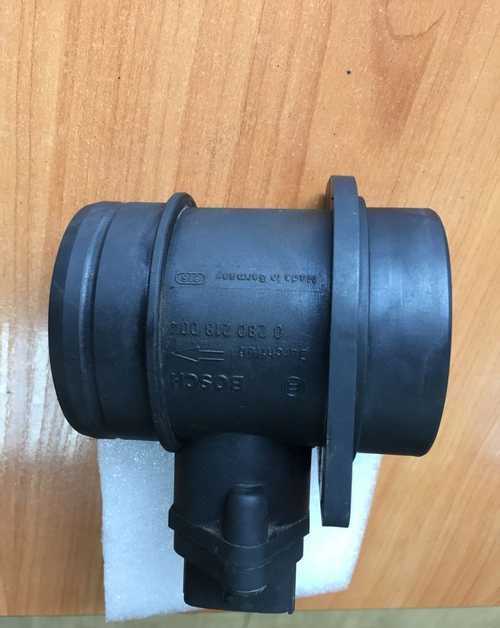

В конце данной статьи будет приложена ссылка на мой видеоматериал по данным датчикам. Здесь скажу вкратце. Это просто непаханное поле, для мошенников. Расходомер состоит из двух частей, корпуса и самой платы с нитями. Проблема в том, что маркировка и волшебные слова, Bosch «made in Germany», нанесены на корпусе. На диагностических форумах, куча объявлений о том, что мы купим неисправные НЕМЕЦКИЕ расходомеры на восстановление и тарировку. И даже их продают с гарантией 2-3 месяца. Фокус в следующем. В корпус с волшебными словами, ставится рабочий новый элемент, дешевого производителя. И конструкция работает. А теперь математика, из начальных классов школы. Старый ДМРВ Нива покупается за минимальные деньги, не более 300-500 рублей. Дешевая рабочая вставка, не более тысячи. И это будет работать. Да, показания будут плюс минус ведро, но будут. Новый немецкий расходомер стоит от 4000 рублей и далее. А на некоторые иномарки цена доходит и до 10 000. Посчитайте прибыль. Торговцы палёной водкой удавятся от зависти.
