Блок реле
K1 – реле управления питанием после замка выключателя приборов и стартера; K2 – реле выключателя приборов и стартера; K3 – реле включения аккумуляторной батареи; K4 – реле сигналов торможения; K5 – реле заднего хода; K6 – реле звукового сигнала; K7 – реле ближнего света; K8 – реле дальнего света; K9 – реле задних противотуманных фар; K10 – реле противотуманных фар; K11 – реле габаритных огней
Блок предохранителей, расположение иназначение
Сгорел предохранитель габаритов (габаритных огней) на КАМАЗе, что проверять?
Отказ предохранитель габаритных огней как правило связан с замыканием в электропроводке, а так же с неисправностью фонарей и лампочек. За габаритное освещение в грузовом автомобиле КАМАЗ отвечают предохранители F2.8 (габарит правый и подсветка приборов) и F2.9 (габарит левый). Если после установки предохранителя и включения габаритного освещения предохранитель снова сгорает, то следует искать замыкание в электрооборудовании.
Предохранитель поворотов КАМАЗ, или что делать если не работают поворотники?
Если на Камазе отказали поворотники, то дело как правило кроется в реле поворотников РП 3402.3777—22 Ниже приведена схема подключения реле поворотов на камаз. Проверьте питающее напряжение на красном поводе реле поворотов.
Описание и назначение предохранителей на грузовом автомобиле-самосвале КамАЗ-6520
Предохранители призваны служить для защиты электрической системы автомобиля.
Поэтому если какая-то система автомобиля не работает в штатном режиме, в первую очередь следует проверить защищающие ее плавкие вставки. Если выяснится, что целостность металлической ленты внутри корпуса нарушена, необходимо извлечь испорченный экземпляр и заменить его на новый того же номинала. Для удобства водителей устройства неодинакового номинала имеют разный цвет.
Если же в короткое время после замены предохранитель снова перегорает – это повод провести доскональную диагностику проводки и выяснить причину, по которой напряжение сильно повышается. Для этого придется осмотреть проводку по направлению от источника к тому прибору, который питает провод. Больше всего внимания следует уделить местам, где изоляция может оказаться повреждена острыми металлическими кромками, скобами крепления и т.п.
Следует удостовериться также, что не произошел обрыв в цепи. Если это случилось, оборванные концы нужно скрутить. После восстановления целостности провода произвести опайку и тщательно изолировать место соединения.
Если эти меры не исправили ситуацию, придется обратиться в автосервис, сотрудники которого имеют необходимую квалификацию и не усугубят уже имеющуюся проблему некомпетентными действиями.

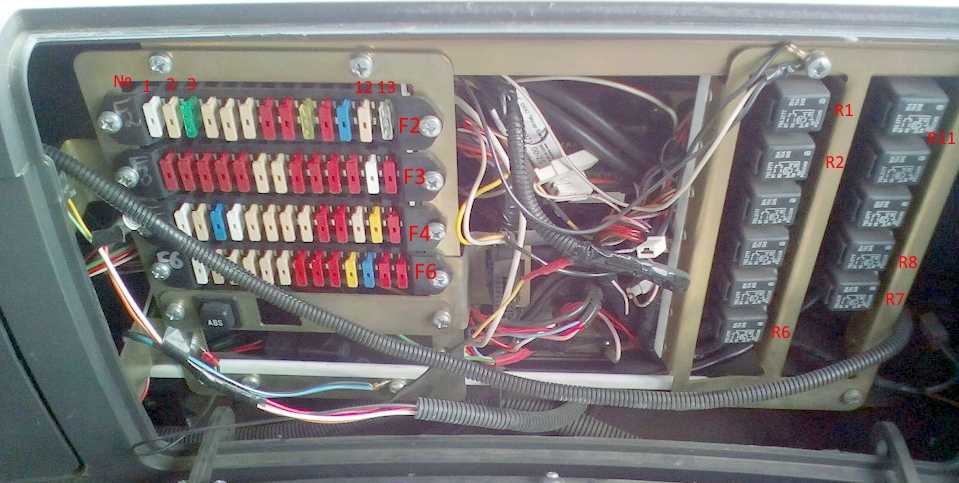

Блок предохранителей
Фото — схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Общее обозначение
p, blockquote 14,0,0,0,0 —>
ряд F2
p, blockquote 15,1,0,0,0 —>
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
ряд F3
p, blockquote 16,0,0,0,0 —>
| 1 | Блокировка колес, радиоприёмник |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода |
| 5 | Обмотка реле выключателя массы |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения |
| 7 | Обмотка возбуждения генератора, подкачка шин |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов |
| 9 | Розетка светильника подвесного, электродвигатели отопителя |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения |
| 11 | Вентилятор обдува водителя |
| 12 | Резерв |
| 13 | Обогрев зеркал, подогрев сидений |
ряд F4
p, blockquote 17,0,0,0,0 —>
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
p, blockquote 18,0,0,0,0 —>
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
p, blockquote 19,0,0,0,0 —>
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
Реле регулятор напряжения КАМАЗ где находится
Будни камазиста — Пропала зарядка (замена регулятора напряжение )
Ремонт Камаза
КамаЗ разбираем генератор часть 3 (проверка шоколадки )
Как установить термо реле регулятор в генератор Г-222.
Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором
Авто. Реле регулятор как проверить.
https://youtube.com/watch?v=ZaP6tCyY67c
КамаЗ работа генератора.
проверка реле регуляторов генераторов
КАК ПРОВЕРИТЬ #РЕЛЕ РЕГУЛЯТОР без регулируемого источника питания!
Правильное подключение генератора «КАМАЗ» Евро 2. Connect generator «KAMAZ» Euro 2.
Также смотрите:
- Склады авто запчастей КАМАЗ
- КАМАЗ 5350 конструкция
- Как усилить крышу КАМАЗа
- Рулевой редуктор КАМАЗ 4310
- Неисправности КАМАЗа 55111
- Бывают ли КАМАЗы на бензине
- Устройство двигателя КАМАЗа 65115
- Видео как рисуют КАМАЗ
- Зил и КАМАЗы гта 5
- Man против КАМАЗа
- Автосамосвал КАМАЗ грузоподъемность 7 тонн
- Трос рывковый для КАМАЗа
- КАМАЗ 43114 нового образца
- Пгу евро КАМАЗ 9700514230
Замена тормозных колодок КАМАЗ евро
Камаз 55111 где предохранители
- Страница 1 из 1
- 1
Водители , которые работают на Камазах, очень часто задают вопрос, где в машине находится предохранитель поворотов? Потому что они очень часто перегорают, и требуется их заменить, что бы работали поворотники. С помощью этой инструкции, вы сможете легко найти место нахождения предохранителей поворотов на автомашинах КАМАЗ моделей 55111, 55111a, 55111-15, 55111с, 55111а, 6520, 65115, 5350 и другие.
Расположение в машине предохранителей и реле КАМАЗ
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей в КАмазе
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Как выглядит блок реле и предохранителей на фото
K1 – реле управления питанием после замка выключателя приборов и стартера;K2 – реле выключателя приборов и стартера;K3 – реле включения аккумуляторной батареи;K4 – реле сигналов торможения;K5 – реле заднего хода;K6 – реле звукового сигнала;K7 – реле ближнего света;K8 – реле дальнего света;K9 – реле задних противотуманных фар;K10 – реле противотуманных фар;K11 – реле габаритных огней
Подробное фото предохранителей в КАМАЗЕ, расположение и назначение каждого
Блок предохранителей F2
2 Ближний свет правый, корректор3 Ближний свет левый4 Задний противотуманный фонарь5 Дальний свет правый, контрольная лампа дальнего света6 Дальний свет левый78 Габарит правый, подсветка приборов9 Габарит левый10 Противотуманные фары11 Центральный переключатель света, прожектор12 Маяки13 Спальное место, подкапотная лампа, фонари автопоезда
Блок предохранителей F3
1 Блокировка колес, радиоприёмник После выключателя приборов и стартера2 Сигнализатор утечки газа (на газовых автомобилях)3 Коробка отбора мощности, дневные ходовые огни, лебедка4 Электромагнитная муфта охлаждения двигателя, фонари заднего хода5 Обмотка реле выключателя массы6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения7 Обмотка возбуждения генератора, подкачка шин8 Плафоны, подсветка вещевого ящика, питание комбинации приборов До выключателя приборов и стартера9 Розетка светильника подвесного, электродвигатели отопителя. Стеклоочиститель, дворники (на старых моделях), на новых моделях стеклоочистителями управляет блок CBCU10 Звуковые сигналы, «+» розетки прицепа, сигналы торможения11 Вентилятор обдува водителя1213 Обогрев зеркал, подогрев сидений
Блок предохранителей F4
2 Электронный спидометр, электронный тахометр До выключателя приборов и стартера3 АБС тягача4 АБС прицепа5 Приборы, электронный спидометр, электронный тахометр6 АБС тягача, реле (клапан) моторного тормоза После выключателя приборов и стартера7 АБС прицепа8 Датчик уровня газа (на газовых автомобилях)9 Питание стеклоочистителя10 Питание блока системы управления двигателем11 Электрофакельное устройство12 До выключателя приборов и стартера
Блок предохранителей F6 для КАМАЗ
1 Блок управления двигателем До выключателя приборов и стартера2 Блок управления двигателем После выключателя приборов и стартера3 Разъем диагностики До выключателя Реле торможения приборов и стартераРеле торможения4 Контрольные лампы Не используется После выключателя приборов и стартера5 Контрольные лампы Не используется До выключателя приборов и стартера6 Блок управления пневмоподвеской Пневматическая подвеска* После выключателя приборов и стартера7 Насос мочевины Система нейтрализации отработавших газов8 Насос мочевины До выключателя приборов и стартераДатчик NOх9 — —10 — — —11 Блок управления АКПП Автоматическая коробка передач* До выключателя приборов и стартера12 Сигнал торможения ретардером Ретардер* После выключателя приборов и стартера13 Блок управления АКПП Автоматическая коробка передач*
Реле дворников камаз 5320
Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).
Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).
Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)
Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»
Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле
Таблица применяемых реле
Для двигателей КАМАЗ с электронной системой управления подачей топлива
Реле блокировки стартера
Реле стояночного тормоза
Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов
Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):
Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.
Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.
Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.
Питание насоса осуществляется через предохранитель на силу тока 10А.
Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.
Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.
Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.
При включении переключателя омывателя через электродвигатель насоса проходит ток.
“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.
Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.
Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.
При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.
Порядок работы стеклоочистителя следующий:
— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;
— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;
— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;
Реле регулятор напряжения генератора КАМАЗ схема
КамаЗ разбираем генератор часть 3 (проверка шоколадки )
Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором
Как установить термо реле регулятор в генератор Г-222.
Ремонт Камаза
КамаЗ работа генератора.
3. Система зарядки — 2
https://youtube.com/watch?v=l5X_4d2hKak
Ремонт генератора Г 273 Камаз,МАЗ …
https://youtube.com/watch?v=cToje59bBzk
Простой способ проверки автомобильного реле-регулятора.
принцип работы генератора
проверка реле регуляторов генераторов
Также смотрите:
- Система электрооборудования КАМАЗ 5320
- КАМАЗ миксер куб м бетона
- Содержание КАМАЗа на участке
- Дуги на кузов КАМАЗ зерновоз
- Нужен ли тахограф на КАМАЗ с манипулятором
- Сборка шатунов КАМАЗ
- Номер энергоаккумулятор КАМАЗ
- Болт карданный КАМАЗ 55111
- КАМАЗа по лужам видео
- Бак на 1000 л КАМАЗ
- Кожух для двигателя КАМАЗ 5490
- Включение КПП КАМАЗ
- Как поправить резьбу на чулке моста КАМАЗ
- Система вентиляции картера КАМАЗ 4310
- Клапан включения делителя КПП КАМАЗ
Особенности электрооборудования
Теперь перейдем к описанию электрической схемы КАМАЗ.
Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:
- Запуска силового агрегата.
- Поворотные фонари, а также световая аварийная сигналка.
- Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
- Освещение салона транспортного средства.
- Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
- Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
- Противоугонная система автомобиля, если она установлена.
- Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
- Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
- Аудиосистема, если автомобиль оборудован ею.
Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.
Кроме того, работа электроцепи возможна при исправных:
- Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
- Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.
Описание устройства
Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).
Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.
Принцип работы
Напряжение от АКБ передается на обмотку возбуждения благодаря щеткам и контактным кольцам, при условии, что включен выключатель приборов и стартер находится в положение «I» или «II». Вокруг нее возникает магнитное поле, благодаря которому на роторе появляется плюс и минус, соответствующие южному и северному полюсу. Когда ротор начинает работать, одновременно с ним меняется магнитный поток. Он пересекает обмотки катушек статора, в которых возникает переменный ток, который поступает в блок выпрямителей. В блоке он становится постоянным.
Выполняемые функции
Для запуска генераторной установки, нужен аккумулятор. Когда напряжение, возникающее при работе установки, будет превышать напряжение аккумулятора, агрегат начнет давать питание потребителям и заряжать АКБ.
Благодаря регулятору напряжения и генератору напряжение бортовой сети поддерживается в допустимых пределах.
Технические параметры
Генераторная установка Г273-А имеет номинальное напряжение 24 В и мощность 800 Вт. Номинальное напряжение генератора Г288 составляет 28 В, а мощность — 1000 ВТ. Генератор Г288 устанавливается на КАМАЗ 5320. Существуют и другие модели генераторов.
Компоненты устройства
Основными элементами генератора являются статор (2) и ротор (5). Кроме того, в конструкцию входят крышки (8), щеточный узел (1) и блок выпрямителей. На 2-х шарикоподшипниках вращается вал, на котором находится обмотка возбуждения. На одном конце вала находятся контактные кольца, которые соединены с обмоткой, на другом – вентилятор (6) и 2-хручьевой шкив (4). По кольцам скользят щетки. Блок выпрямителей и щетки находятся в крышке.
Регулятор напряжения оснащен тумблером сезонного переключения. При температуре ниже нуля градусов переключатель занимает крайнее правое положение, при температуре выше нуля – крайнее левое.
Неисправности
Поломки ГУ могут быть как в электрической, так и в механической части. Признаками дефектов являются отсутствие зарядного тока при работе двигателя автомобиля или падение напряжения в момент включения большой нагрузки. В первом случае неисправность чаще всего связана с отсутствием тока возбуждения или выходом из строя регулятора напряжения, а во втором — с пробуксовкой приводного ремня.
Все дефекты устраняемые, кроме тех, которые связаны с повреждением обмоток статора и ротора. В этом случае необходима агрегатная замена механизма.
Ремонт
Для устранения неисправностей ГУ необходимо демонтировать со штатного места. Выявить неисправность можно только разобрав устройство. В результате должно получиться 2 половины: первая, состоящая из передней крышки со шкивом и якорем, вторая — из задней крышки и статора. Для проведения проверок и замеров обмотку статора отсоединяют от выпрямительного блока. Катушки проверяют на целостность и пробой на корпус.
Использование контрольных ламп на 220 В запрещено по требованиям безопасности. Аналогично проверяется обмотка возбуждения. Поврежденные элементы подлежат замене.
Обслуживание
Уход за генератором должен быть регулярным. В связи с тем что его демонтаж связан с дополнительными сопутствующими работами, во время нормальной эксплуатации ограничиваются периодическим наружным осмотром. При этом следят за тем, чтобы на корпус ГУ не попадала вода, а соединительные провода не касались вращающихся частей. Проводники с поврежденной изоляцией должны быть заменены или заизолированы. Уход за подшипниковыми узлами, контроль износа и замену щеток совмещают с ремонтом во время полной разборки ГУ.
По каким причинам пропадает зарядка на Камазе
Причин пропадания зарядного напряжения на Камазе много, но делятся они на механические и электрические.
Механические приводят к остановке, падению оборотов генератора, электрическим неисправностям. Среди них:
- Заклинивание ротора в статоре. Это происходит в связи с замыканием обмоток, или разрушением подшипников. Подшипник не рассыпается вдруг, а выдает себя посторонними звуками. Остановка вала сопровождается проскальзыванием ремня, или его обрывом.
- Перетянутый ремень вызывает износ подшипника.
- Ослабление натяжения ремня.
- Обрыв ремня.
- Погнутые лопасти вентилятора — причина перегрева.
Электрические неисправности подразделяются на:
- неисправности генератора;
- неисправности аккумуляторных батарей;
- неисправности проводки.
Возможные неисправности проводки
Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.
Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:
- Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
- Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
- Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
- Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
- Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
- Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.
Местонахождение реле генератора КамАЗ 6520
Реле генератора является одной из важных частей системы зарядки автомобиля. Оно отвечает за передачу электрического тока от генератора к аккумулятору, обеспечивая его зарядку.
В грузовом автомобиле КамАЗ 6520 реле генератора находится в моторном отсеке, вблизи генератора. Обычно оно устанавливается на крепление генератора или на панель с электрическими компонентами.
Для того чтобы найти местонахождение реле генератора на КамАЗ 6520, рекомендуется обратиться к справочнику по ремонту и эксплуатации автомобиля или обратиться к специалистам сервисного центра. Они смогут дать точную информацию о том, где именно находится реле генератора и как его заменить, если требуется.
Если вы планируете самостоятельно заменить реле генератора на КамАЗ 6520, следует учитывать, что это может потребовать определенных навыков и инструментов. Рекомендуется обратиться к руководству по ремонту или проконсультироваться с профессионалами, чтобы избежать ошибок и повреждений при работе с электрическими компонентами автомобиля.
Следует также помнить о безопасности при работе с электрическими компонентами автомобиля. Перед началом работ рекомендуется отключить аккумулятор и генератор, чтобы избежать короткого замыкания и повреждения электроники.
В случае если возникли вопросы или затруднения, рекомендуется обратиться к специалистам по ремонту автомобилей КамАЗ 6520, которые смогут оказать помощь и консультацию.
