Актуальная схема проводки иж планета 5 и ее проблемы

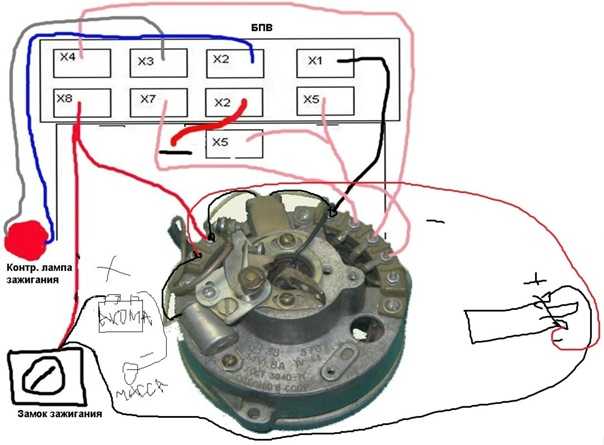

Блок бпв планета 5 схема подключения

Тюнинг двигателя ИЖ Планета 5 своими руками

Разобравшись с тем, как будет выглядеть тюнинг мото ИЖ Планета 5, ездоку может показаться недостаточной мощность. Так и есть, ведь заводских 20 – 25 л.с. родного мотора хватает для тесных улочек, но на трассе мотор упирает спидометр в отметку 120, за которую выбраться достаточно сложно. Именно поэтому, следующим шагом предлагаем затюнинговать ваш мотор. Первым делом следует провести полную ревизию основных элементов, влияющих на мощность: зажигание, воздушный фильтр, карбюратор, выхлоп. 50% успеха состоит в правильной настройке и обслуживании этих «капризных» узлов мотора. Если все в порядке, но мощи все еще не хватает, тогда дальше есть два пути:

  • Первый – модификация существующих узлов;
  • Второй – комплексный тюнинг двигателя ИЖ Планета 5 с заменой деталей.

Первый вариант подходит тем, кто старается сохранить заводское состояние своего байка. Тогда чтобы ехать немного быстрее, можно прочистить выхлоп, который неизбежно забивается остатками масла. Следующим шагом может стать установка жиклеров с большей пропускной способностью на карбюратор. Попутно проводим ревизию фильтрующего элемента, он должен в полной мере справляться со своей задачей, следите за уровнем масла. Последним пунктом будет – замена свечей и точная настройка зажигания. При должном подходе можно получить максимум из своего двигателя. Максимальная скорость не увеличится, но приемистость мотора определенно станет лучше. В некоторых моделях установлена «тяговая»ведущая звезда, с большим количеством зубьев, если ее заменить на «скоростную», то можно прибавить минимум 10 км/час к максималке. Наездники, которых в первую очередь беспокоит чувство скорости должны подготовится изучить множество специальной литературы, ведь для заметного улучшения мощности мотора придется заменить основные его компоненты. Начать стоит с ревизии цилиндро-поршневой группы. Лучше всего сразу заменить коленвал с подшипниками, шатун и поршень с кольцами на аналоги от Японских моделей. Новые запчасти будут прочнее и легче чем старые ИЖ планета 5 тюнинг заметно улучшит мотор, позволит ему проще раскручиваться и сохранять ресурс. Следом заменяем впускную систему, это — новый, более производительный карбюратор. За ним устанавливается фильтр пониженного сопротивления и еще один важный элемент впуска — лепестковый клапан. Замене стоит подвергнуть и выхлоп. Из старых запчастей останется лишь часть колена, а за ним варится специальный резонатор (схемы с размерами можно найти в интернете).

Из-за особенностей 2Т двигателей выхлоп не может быть прямоточным, он должен обеспечивать обратный импульс, который будет препятствовать выплеску воздушно-топливной смеси из камеры сгорания. Уже после резонатора ставится глушитель, который в общем может отсутствовать, если вы предпочитаете громкий рев мотора. Последний, но не по значению элемент – система зажигания. Ее лучше сразу заменить на электронную, ведь контактная практически все время сбивается и ее приходится очень часто настраивать. Электронная система избавляет от регулярной ревизии механизма и позволяет удерживать кривую мощности и момента на любых оборотах.

Бпв 14 10 схема подключения генератора

Рис. 1. Жигулевский и москвичевский интегральные регулятры

Переделка заключается в следующем: Удаляем плату с радиодеталями и тиристоры с нашего блока

В месте установки интегрального регулятора удаляем так же фиксаторы фазных планок выпрямителя как показано на фото красными стрелками

Рис. 3. Красными стрелками показаны фиксаторы, которые необходимо удалить

Рис. 4. Так выглядит блок БПВ-14-10 после удаления фиксаторов

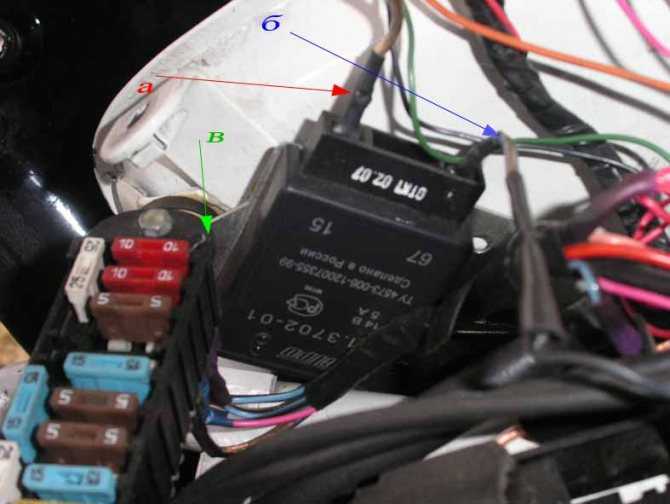

Кому данный вариант покажется неудобным, можно воспользоваться жигулевским реле контроля лампы дозарядки РС-701 или аналогичным реле с ЯВЫ-638 (но явовское значительно дороже жигулевского). Закрепить его можно в нижней части ижевского блока, подключив реле к блоку как показано на рисунке. В данном случае работа лампы контроля дозарядки будет работать в привычном нам режиме. Схема реле РС-701 и его схема впайки в блок БПВ-14-10 приведена ниже:

Или делаем так: в контрольных лампах приборной панели сделано плюсовая и минусовая шины. На плюсовой расположены лампы поворота, нейтрали, давление масла. На минусовой — лампа дозарядки и лампа дальнего света. Наша задача — разрезать минусовую шину между этими патронами ламп и запитать патрон лампы контроля дозарядки от плюсовой шины. В мотоциклах ИЖ четвертого поколения достаточно перепаять соответствующие провода.

Для блоков БПВ-14-10 с разнесенными клеммами переделка делается также, а нумерация клемм приведена на рисунке 10:

04:24

03:31

05:41

05:02

02:29

03:36

04:43

  • Как включить блютуз на магнитоле телефункен tf ccr8090b



  • Шкода фабия не заводится причины



  • Электрическая схема jeep kj



  • Лобовое стекло с обогревом на киа рио х лайн



  • Замена подрулевого переключателя дэу матиз

Ротор генератора 281.3701

Ротор генератора 1 находится внутри статора. Устанавливается на коленчатый вал с помощью болта 3 и шпонки 5. На сердечник ротора намотана обмотка возбуждения 6 медным провод диаметром 0.56 мм, сделано 600 витков. Сопротивление обмотки примерно 6.4 ом. Для контакта с обмоткой применены два медных кольца 2 и угольные щетки. Выполняют работу токосъемника.

Как снять ротор генератора 281.3701

На вал ротора в специальное гнездо устанавливается в одно положение кулачок 4 прерывателя и фиксируется крепежным болтом 3. Под этим кулачком есть резьба, которая предназначена для снятия ротора с коленчатого вала. Чтобы снять ротор нужно в резьбу закрутить винт от приспособления разборки цепи. Приспособление находится в инструменте мотоцикла. Если винта нет, можно подобрать обычный болт с резьбой М10. Единственное условие резьбы должно быть не менее 70 мм. Крутить до тех пор, пока винт не упрется в коленчатый вал. Затем применяем большее усилие для закручивания, и ротор снимается с вала.

Генератор

Сердцем является генератор (иногда его называют магнето, но на Иж Планета они никогда не использовались). Три обмотки вырабатывают переменный ток. Для возбуждения используется вместо постоянного магнита дополнительная катушка. Поэтому невозможно завести мотоцикл с «раскачки» при полностью посаженном или отсутствующем аккумуляторе.

Возможные поломки в данном узле:

  1. Проверяется замером их сопротивления токоведущих жил и изоляции. При повреждении генератора он будет ощутимо греться.
  2. — на выходе напряжение будет значительно отличаться от номинального уровня или отсутствовать.
  3. Хотя электро-схема включает защиту от короткого замыкания, случается, что автоматика не срабатывает и чаще всего выгорает выходной транзистор.

Уход за генератором

Сводится к визуальному осмотру, чистке.

В первую очередь нужно уделить внимание деталям подверженным износу. Угольные щетки токосъемника быстрее других деталей изнашиваются

Требуют регулярной проверки и в случае износа меняются. Контактные кольца токосъемника нужно содержать в чистоте. Чистить наждачной шкуркой и надфилями нельзя. Можно применять самую мелкую стеклянную шкурку.

Контакты прерывателя периодично проверяются на величину зазора, который указан в инструкции. Для Планеты 4 зазор 0,4 — 0,6 мм. В случае обгорания контакты выравниваются, затем шлифуются до зеркального блеска.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

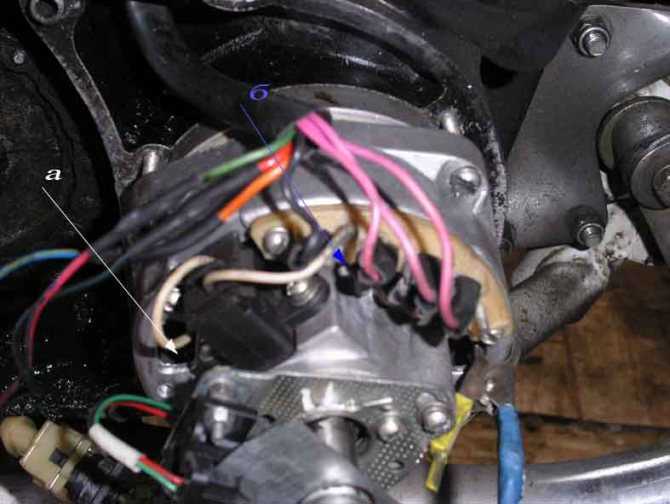

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

  • проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
  • выставлять зазор между контактами прерывателя;
  • регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

  • мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
  • мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
  • водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

  • прибор мультиметр;
  • прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

  1. Отключить провода от аккумулятора и демонтировать крышку генератора.
  2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
  3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
  4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

  • прямая отвертка;
  • гаечный ключ на 10;
  • ключ для свечей;
  • щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

  1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
  2. Снять правую крышку картера и выкрутить свечу зажигания.
  3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
  4. Ослабить винт прикрепления контакта.
  5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
  6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

  • гаечный ключ на 7;
  • простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

  1. Ослабить контргайку гаечным ключом.
  2. Включить зажигание.
  3. Нажать на кнопку включения звукового сигнала.
  4. Настраивать звук путем вращения регулировочного винта.
  5. При достижении необходимого результата затянуть контргайку.

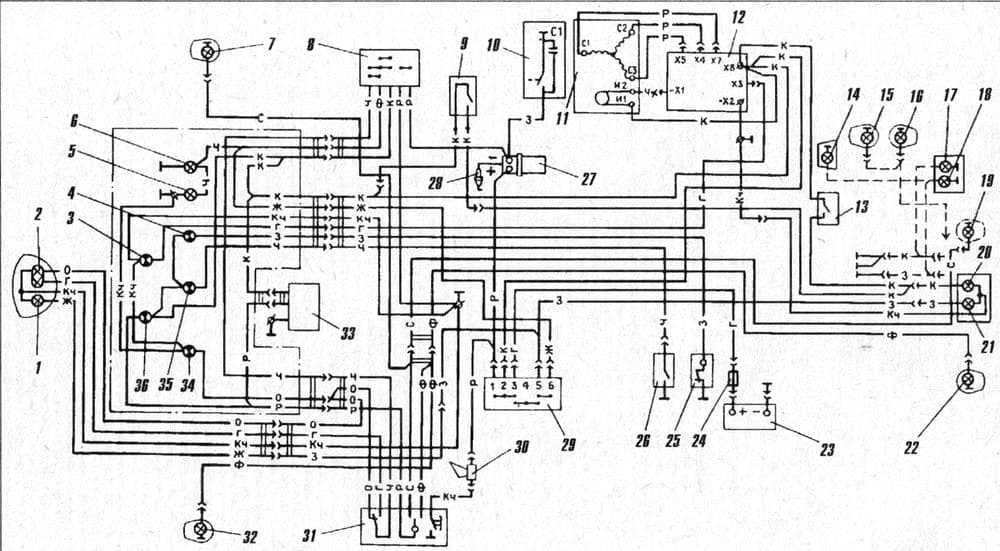

Электросхемы систем зажигания мотоцикла ИЖ юпитер 5

1 — лампа стояночного света — А 12-4; 2 — лампа дальнего — ближнего света фары — А 12-45:40; 3 — контрольная лампа работы генератора — А 12-1; 4, 5 — лампы подсветки шкалы спидометра — АМН 12-3; 6, 16, 17, 20, 23, 30 — лампы фонарей-указателей поворота мотоцикла и бокового прицепа; 7 — комбинированный переключатель (правый переключатель); 8 — выключатель «стоп-сигнала» тормоза переднего колеса; 9 — прерыватель; 10 — свеча зажигания; 11 — катушка зажигания; 12 — генератор; 13 — выпрямитель-регулятор напряжения БПВ14-10; 14 — выключатель «стоп-сигнала» тормоза колеса; 15, 19 — лампы габарита бокового прицепа — А 12-5; 18 — лампа стоп-сигнала бокового прицепа — А 12-21-3; 21 — лампа стоп-сигнала мотоцикла — А 12- 21-3; 22 — лампа заднего габаритного фонаря мотоцикла — А 12-5; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — включатель лампы «нейтрали»; 27 — выключатель зажигания; 28 — звуковой сигнал; 29 — переключатель сигнализации (левый переключатель); 31 — прерыватель указателей поворота; 32 — контрольная лампа дальнего света фары — А 12-1; 32 — контрольная лампа «нейтраль» — А 12-1; 33 — контрольная лампа фонарей-указателей поворота — АМН 12-3; Условные обозначения на блоке БПВ14-10 (поз. 12,13): XI — «-» обмотки возбуждения; Х2 — «-» аккумуляторной батареи («масса»); ХЗ — «+» вывод на контрольную лампу; Х4, Х5, Х7 — фазы статорной обмотки генератора; Х8 — «+» аккумуляторной батареи.

Схема Подключения Зажигания Иж Юпитер 5

Благодаря электронному прибору регулировка узла не займет много времени и сил.

Модулятор в этом случае не откручивайте и не снимайте, а то придется все устанавливать заново! Для каждого цилиндра выставляйте зажигание отдельно.

Учтите, вам также придется одновременно регулировать абриса. Не пытайтесь фиксировать провод руками — шарахнет так, что искры из глаз посыпятся.

Обгоревшие контакты, замасленные свечи и АКБ с зарядом меньше 12 В еще более ухудшают искрообразование

Очень важно, чтобы пластина-модулятор проходила через прорези самого датчика

Он должен попадать в проделанное отверстие в датчике. На представленной выше схеме цифрами обозначены: Свечи зажигания;.

Делаем проводку на ИЖ Юпитер 5

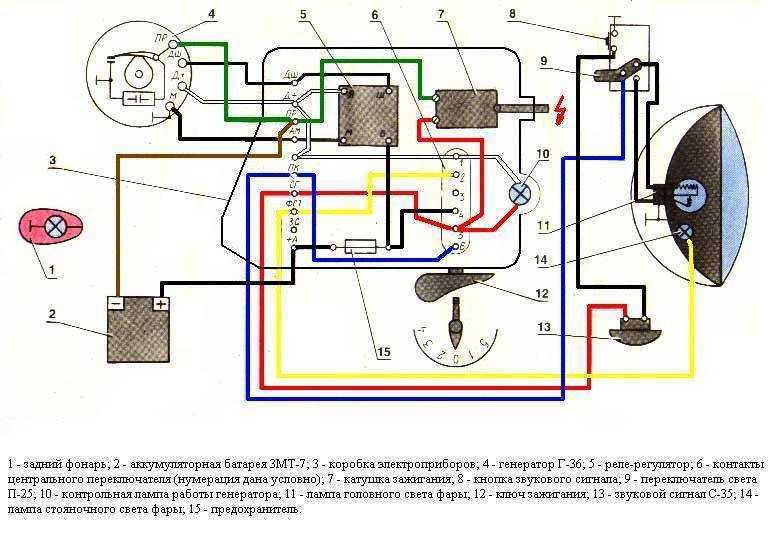

Элементы и схема проводки Иж Планета 5, как обнаружить неисправность

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).

В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

  1. Источники питания;
  2. Систему зажигания;
  3. Головной свет;
  4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

  1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
  2. Тот преобразует его в постоянный ток;
  3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

  1. Регулятор напряжения с выпрямителем БПВ-14-10;
  2. Ротор генератора;
  3. Статор генератора с обмотками;
  4. Щетки токоснимателя;
  5. Кулачок системы зажигания (батарейной);
  6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

  1. лампа головного света фары (35Вт);
  2. контрольная лампа синего цвета включения (2Вт);
  3. лампа стояночного света фары (4Вт);
  4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

  1. спидометр со счетчиками суточного и общего пробегов;
  2. тахометр с контрольными лампами указателей поворотов и головного света;
  3. указатель температуры двигателя;
  4. вольтметр.

Электрооборудование ИЖ Планета 5

Проводка ИЖ Планета 5 включает в себя:

  • генератор;
  • аккумулятор;
  • систему зажигания;
  • фонари фар;
  • контрольные приборы;
  • элементы коммутации.

Снято пользователем Агроном.

Генератор

Устройство генератора ИЖ Планета 5:

  • регулятор напряжения с выпрямителем БПВ-14-10 — 1;
  • ротор — 2;
  • статор с обмотками — 3;
  • щетки токоснимателя — 4;
  • кулачок системы зажигания (батарейной) — 5;
  • контактный узел системы зажигания — 6.

Генератор преобразовывает механическую энергию бензинового двигателя в электрическую, чем обеспечивает зарядку аккумулятора. Переменный ток вырабатывается 3 обмотками и подается на выпрямитель, который преобразует его в постоянный. В качестве возбудителя используется дополнительная катушка.

Фотогалерея: генератор ИЖ Планета 5 и его устройство

Аккумулятор

Для снабжения всех компонентов требуется маломощный накопитель энергии именно на 12 вольт, так как в ИЖ Планета 5 отсутствует стартер. Задача свинцово-кислотного аккумулятора только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска.

Аккумулятор

Система зажигания

В ИЖ Планета 5 катушка зажигания преобразовывает низковольтное напряжение в высоковольтное и передает его на свечу. Та, в свою очередь, отвечает за искру, которая детонирует топливо. Чтобы детонация происходила только в нужном положении поршня, существует прерыватель зажигания.

Система зажигания

В заводской комплектации в этой модели установлена классическая система зажигания, которая требует периодической зачистки контактов прерывателя и регулировки зазора между ними.

Установка бесконтактной СЖ на мотоцикл даёт:

  • своевременное мощное искрообразование;
  • снижение уровня вибрации;
  • уменьшение расхода топлива.

Контрольные приборы

На мотоцикле стоят следующие контрольные приборы:

  • тахометр, на котором находятся контрольные лампочки головного света и поворотов;
  • спидометр, показывающий общий и суточный километраж;
  • указатель температуры силового двигателя;
  • вольтметр.

Контрольные приборы

Лампы фонарей фар и приборной панели

В качестве светотехники и для подсветки приборной панели устанавливаются обычные лампы накаливания. За подачу электроэнергии с аккумулятора к лампам отвечают элементы коммутации.

В цепь головного света входят лампы:

  • головного света фары (35 ватт);
  • стояночного света фары (4 Вт);
  • контрольная — синего цвета включения (2 ватт);
  • заднего стоп-сигнала (15 Вт).

Передняя фара

Элементы коммутации

Элементы коммутации — это различного рода переключатели, которые замыкают либо размыкают электрическую цепь. В действие могут приводиться при помощи клавиш на приборной панели (например, поворотники) либо за счет датчиков.

В ИЖ Планета 5 к элементам коммутации относятся:

  • переключатели поворотов;
  • клавиша сигнала;
  • переключатели ближнего/дальнего света фар;
  • датчик нейтральной передачи;
  • замок зажигания;
  • датчики ножного и ручного тормоза.

Неисправность мотоциклов ИЖ – двигатель работает с перебоями

Основными причинами этой неисправности обычно являются: засорение жиклеров карбюраторов, попадание в бензин воды, неплотное присоединение к цилиндрам ( подсос воздуха), пробой конденсатора, замасливание или пригорание контактов прерывателя, обрыв проводов высокого напряжения и другие причины.

Наиболее вероятная причина перебоев в работе цилиндров – пропуски зажигания. Выявить причины перебоев довольно трудно, поэтому рекомендуется действовать методом исключения, последовательно проверяя или заменяя вызывающие сомнения приборы системы зажигания и питания.

Опубликовано 24 Мая 2018

Всем, кто желает поддержать канал с финансовой стороны. Каждому будет выражена отдельная благодарность.

Реквизиты ВебМани-Z926017009588 R912865314165

Если вы ищете надежную партнерку для своей группы или канала вот отличный вариант -https://youpartnerwsp.com/join?75824 Сам пользуюсь третий год.

ребят помогите, какой диодный мост(коммутатор который под сиденьем БПВ) лучше и больше заражает аккумулятор, 6-ти диодный или 8-ми диодный?

Добрый день! хотел узнать если подключить напрямую проводку на иж планета переизбыток напряжения не будет? То есть аккумулятор не закипит ?

Спасибо за ролик есть такой вопрос скажите пож.на якоре ген.на кольцах куда садятсья щетки между ламинами какое соп.должно быть и зависит ли от марки и объема матора

Спасибо то что вы делаете это очень хорошо и полезно

Всем привет , установил на Планету 5 минское зажигание , и очень слабая искра в чём может быть проблема ? заранее спасибо !

на юпитере 3 ,6в ,слабая искра на контактах ,кондеры менял не помогло ,что делать?

подскажите пожалуйста , пропала искра на иж Юпитере 3 , новый генератор и якорь , всё в норме но искры на контактах нет , что делать ?

Здравствуйте, помогите, у меня на ИЖ Юпитер 3 пропала искра на 2 свечах, но при этом на кулачках искра есть. Кондеры рабочие, катушка тоже. Что это может быть и как исправить?

подскажите пожалуйста, при включении света, на низких оборотах мотор глохнет,после этого и вовсе не заводится, как исправить?

Все толково. У меня проблемка с искрой, Юпитер 5. Искра есть, проехал метров 200, пропала на одном из цилиндров. Остановился, выкрутил свечу, протопал кикстартером, искра появилась, доехал, в чем проблема? Замыкает?

Здравствуйте, если при замкнутых или разомкнутых контактах контрольная лампа одинаково горит,значит пробой в конденсаторе или катушке?

здрасте.не подскажите из за чего еще кроме представленных вариантов всеравно нет искры в левом кулачке

Здравствуйте, очень хорошее видео. Я не имея до этого «Ижей», смог найти проблему- были грязные контакты прерывателя. Мотоцикл стоял больше 10 лет в гараже. ИЖ ЮК 64 года выпуска. Но следом выскочила другая проблема. Пропал + на катушках. Скажите, я мог что нибудь замкнуть и спалить случайно дотронувшись плюсом на массу? или это тупо замок может барахлить?

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

  • Магнитные крепления позволяют быстро установить и снять экраны
  • Отличный обзор по зеркалам
  • Без вреда для обшивки двери
  • Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл

Необходимые запчасти и материалы:1. Это конечно демонтаж штатной системы.

а. Для реле-регулятора:

В систему регулирования заряда аккумулятора входит БПВ штатное и я бы назвал ротор генератора. От БПВ 2 провода подают напряжение на ротор через угольные щетки. Один щеточный провод (-) подключен на верхней части БПВ и он черного цвета должен быть. Второй провод должен быть красным (+) подключен на нижней правой части БПВ. Смело их снимаем. Теперь придется нагнуться к генератору. Поскольку применяемое реле-регулятор управляет током на роторе через (+), то делаю следующие манипуляции. На корпусе генератора установлены колодки пластиковые, которые позволяют изолировать соединения проводов от корпуса – “б”. Находим соединение щеточного белого и короткого проводка с черным проводом и освобождаем щеточный проводок (выкручиваем гаечку на М3, если не ошибаюсь ключом на 5). На нем насажена клемма 3мм, я ее рассверливаю (банально острием ножа) до 4 мм. И теперь эту клемму я одеваю на крепежные винты самой колодки и затягиваю,

тем самым подаю на щетку (-) – “а”. Таким действием я получаю 2 преимущества, 1 – освобождаю один провод в жгуте от верхней части проводки к генератору (он забран в черный кембрик), 2 – уменьшаю сопротивление в цепи р-р – ротор, пусть незначительно, но уменьшаю. На мой взгляд, при таком генераторе актуальна каждая половинка десятой части вольта, экономика должна быть экономной.

б. Для диодного моста от ВАЗ,ГАЗ:

Проще пареной репы. На БПВ подходят черные (у некоторых коричневые и Бог его знает какого еще цвета могут быть) провода (-) на левую нижнюю часть БПВ и красные (а также может быть один голубой, синий и т.д.) провода (+) на среднюю нижнюю часть БПВ. И три розовых (могут быть фиолетовыми, сизыми и т.д.) на правый бок БПВ. Черные освобождаю и скручиваю любой доступной скруткой, чтобы они не расползлись по щелям, так же поступаю и с красными. А розовые (они идут от генератора от каждой фазы и подводят переменный ток с каждой фазы, которых всего три) снимаю и оставляю как есть, все равно им деться некуда.

в. Для системы зажигания:

Вот собственно и все подготовительные работы. Можно приступать к монтажу.

Монтаж систем.

а. Для реле – регулятора:

До банальности все просто. Беру (+) в любом месте после ключа зажигания. Можно поставить клемму “мама” на красный провод, который шел на катушки зажигания. Однако если его задействовать, то делаем таким образом: Срезаем кольцевую клемму с красного (+) провода с катушки зажигания и добавляем к нему еще один конец монтажного провода, лучше тоже красного цвета, чтобы потом не путаться, длиной около 35см (в 1 клемму – 2 конца провода), обжимаю клемму, сверху одеваю кусок термоусадочного кембрика на клемму и нагреваю обычной зажигалкой. Кембрик обтянет клемму и провод достаточно плотно и в случае если он когда-нибудь выскочит, то КЗ не произойдет. Это у нас клемма пойдет на паз р-р под №15 “а”.

Беру провод (+) щетки, он у правого бака, если помните, мы его сняли с правой нижней части БПВ, а там по моему уже есть клемма “мама”, если нет, то поставьте. И опять же термоусадочный кембрик рулит. Это провод для клеммы р-р №67 “б”. Берем р-р, и подключаем. В последствии, когда будете подвешивать баки, на нижнее ухо (рядом с седлом) левого бака прикручиваем на массу “в”. Ни в коем случае без того, чтобы закрепить р-р на массу (крепление бака) не запускайте двигатель, иначе р-р либо сгорит, либо изменит параметры регулирования тока. Хотя я спалил их уже штук 4-5, забыв прикрутить на массу. Кстати, не парьтесь насчет (-) щетки, мы ее уже прикрутили на (-). Теперь напруга должна подняться. Могу только добавить, что, как и все запы, р-рможет быть в своей массе низкого качества и разброс по параметрам значительный. Вполне вероятен вариант, что вам попадется левак, потому чеки не выбрасываем и меняем. Теперь во время пуска двигателя напряжение на клеммах аккумулятора должно составить не менее 12,4В (в случае если статор нормальный и ротор, т.е. генератор исправен!).

ВСЕ ПРО УСТАНОВКУ АВТОМОБИЛЬНОГО РР+БПВ 14-10

ВСЕ ПРО УСТАНОВКУ АВТОМОБИЛЬНОГО РР+БПВ 14-10

Темы с магическими цифрами 14-10, плодятся как жуки в навозе. Потому по заявкам трудящихся , сочувствующих и соболезнующих я решил напрягти свою задницу и создать эту темку, также большая просьба Людям у которых есть такая беда как БПВ 14-10, искать здеся лекарство от всех бед и невзгод вашей електросистемы .. и особенно (на коленях прошу) ЛЮДЕЙ которые шарят в этой кухне и дружат с законом ОМа. — можно ли подоходчивее, разжевывать НАМ темным все премудрости.

============================================ самодельное РР на ваш мотоцикл. ============================================ клеммы БПВ X1 обмотка возбуждения генератора X2 масса X3 лампа контроля зарядки (второй провод лампы идет на массу) X4 обмотка генератора X5 обмотка генератора X6 отсутствует X7 обмотка генератора X8 плюс с замка зажигания ============================================ обозночение клем на БПВ с подключением ввиде одного разьема ============================================ все сопли и лирические обсуждения буду грохать без предупреждения! Ed

Буду первый Вопрос возможно может показатся тупым но Релюшка я112в + подкова с 6 деодами Сделал по схеме bmclub.info/showthread.php?t=46 Но у меня когда заведеш дрын перегораю лампы на оборотах

лампы перегорают потому, что РР неработает и напряжение в борт сети превышает 14 в. скорей всего или ошибка в сборке или нерабочая шеколадка.

Кто ищет тот всегда найдёт ! Сисадмины делятся на тех, кто не делает бэкапы, и тех кто, их уже делает =)

Люди! Практический совет: когда занимаетесь пайкой, обращайте большое внимание на диоды(их перегреть-раз плюнуть), лучше держать их за вывод который припаиваете плоскогубцами или пинцетом; пользуйтесь маломощными паяльниками и мягким припоем; и моё ИМХО: лучше использовать в качестве флюса канифоль а не кислоту. Ну, думаю не зря написал

ziw писал(а): Буду первый Вопрос возможно может показатся тупым но Релюшка я112в + подкова с 6 деодами Сделал по схеме bmclub.info/showthread.php?t=46 Но у меня когда заведеш дрын перегораю лампы на оборотах

Есть предложение использовать электронные РР от классики, их и подключать проще и светодиоды уровня напряжения есть для наглядности

ziw писал(а): Буду первый Вопрос возможно может показатся тупым но Релюшка я112в + подкова с 6 деодами Сделал по схеме bmclub.info/showthread.php?t=46 Но у меня когда заведеш дрын перегораю лампы на оборотах

Коденсатор это помехогасящий, 2,2мкф. Резистор нужен для подачи полного напряжения возбужения на якорь, тк лампочка слишком слабый ток пропускает

Понравилась статья? Поделиться с друзьями:
Транспортный эксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
