Установка дополнительного радиатора
Проблемы с нагревом АКПП возникают у владельцев таких автомобилей, как Шевроле и ему подобных. Потому что рабочая температура двигателя у этих автомашин достигает 115 градусов. А коробка передач не имеет отдельного радиатора охлаждения масла автоматической КПП. В результате автомат автомобиля, еще не проездив свои законные 60000 километров, начинает пинаться, терять набор скорости, и автовладелец получает полуразрушенную коробку в ремонте.
В таком случае АКПП этого автомобиля спасет установка универсального радиатора АКПП. У машины перестанет нагреваться автомат, когда двигатель автомобиля набирает обороты выше положенных узлов, при которых трансмиссионная жидкость будет оставаться при оптимальной температуре. Увеличится длительность выработки механических деталей, а значит от ремонта и до ремонта автомобиль будет набирать положенное количество километража.
Дополнительные радиаторы подбираются после диагностики на СТО. Необходимо узнать насколько происходит прогрев в коробке, чтобы подобрать максимально точный аппарат.
| Наименование | Компания | Размер (мм) | Объем двигателя (л) |
| Трубчатый, четырех-рядный | Hayden, Tranny Cooler | 222х127х19 | До 2 |
| Трубчатый, шестирядный | Hayden, Tranny Cooler | 222х190х19 | До 3 |
| Трубчатый, восьмирядный (требует установку термостата для эксплуатации в зимний период) | Hayden, Tranny Cooler | 308х254х19 | Свыше 3 |
| Пластинчатый | Hayden, Long | 305х279х19 | До 6 |
Как установить своими руками
Установка дополнительного радиатора для охлаждения АКПП не займет много времени. И выполнить ее может обычный автолюбитель без обращения в СТО.
https://youtube.com/watch?v=eAlVs38N-IY
Установка проходит следующим образом:
- Снять передний бампер и левый воздуховод.
- Закрепить новый радиатор на охлаждающем устройстве для двигателя с помощью специальных стяжек. Место выбирать следует за решеткой охлаждающего устройства двигателя. От вентилятора он будет обдуваться воздухом.
- На трубы, диаметр которых может варьироваться от 3, 8 до 10 мм, надеваются шланги и плотно крепятся хомутами.
- Присоединить армированные шланги к заводским через специальные переходники. Если покупать их дорого для автовладельца, то можно попросить друга-токаря выточить переходную трубку.
- Долить трансмиссионную жидкость, чтобы полностью заполнить систему маслом.
Дополнительно к радиатору для АКПП можно поставить и термостат. Он поможет охлаждать систему не всегда, а именно в нужный момент.
Более подробно о том, как установить дополнительный радиатор на видео:
Дополнительный термостат
Установка термостата позволит радиатору охлаждения масла АКПП регулировать температуру. Помимо этого, термостат является плюсом при следующих условиях окружающей среды:
- в зимнее время улучшает прогрев автомата;
- в летнее время лучше охлаждает масло в коробке.
Принцип действия термостата описан в таблице:
| Режимы | Температура масла | Круг работы |
| Штатный | До 75 градусов | Малый круг циркуляции. Второй аппарат не зайдествован. |
| Усиленный | Удержание температуры между 75 и 85 градусами | Большой круг циркуляции. Задействуется дополнительный радиатор охлаждения АКПП |
Коммутационный блок Рено Меган 2
Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.
В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

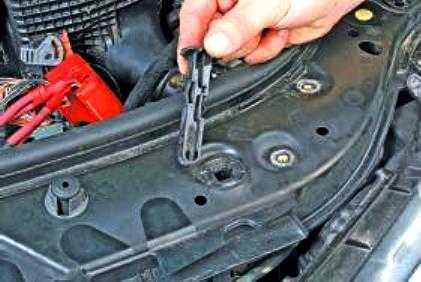

- снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
- откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
- в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.
Схема блока предохранителей под капотом Рено Меган 2 вариант 1
Описание
| 1 | 7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции |
| 2 | 10А Лампа дальнего света левой блок-фары |
| 3 | 10А Лампа дальнего света правой блок-фары |
| 4 | 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары |
| 5 | 10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары |
| 6 | 20А Лампы противотуманных фар |
| 7 | 7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей |
| 8 | 15А Запорный электро механизм противоугонного устройства рулевой колонки |
| 9 | 5А Модуль подушки безопасности водителя, электро усилитель рулевого управления |
| 10 | 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем |
| 11 | 5А Электро механизм противоугонного устройства рулевой колонки |
| 12 | 5А Автоматическая коробка передач |
| 13 | 10А Блок управления системой питания сжиженным газом |
| 14 | 10А Лампы света заднего хода |
| 15 | 20А Реле электромагнитного клапана системы питания сжиженным газом |
| 16 | 10А Электромагнитная муфта компрессора кондиционера |
| 17 | 10А Резерв |
| 18 | 40А Электро вентилятор системы охлаждения двигателя |
| 19 | 25А Блок управления ABS |
| 20 | 30А Обогрев стекла двери задка |
| 21 | 25А Реле стартера |
| 22 | 25А Электродвигатель стеклоочистителя ветрового окна |
| 23 | 25А Резерв |
Схема блока предохранителей под капотом Рено Меган 2 вариант 2
Описание
| 1 | 10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши |
| 2 | 10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока |
| 3 | 10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538) |
| 4 | 10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537) |
| 5 | 20А Предохранитель правой и левей противотуманных фар (176-177) |
| 6 | 10А Предохранитель левой фары (дальний свет) |
| 7 | 10А Предохранитель правой фары (дальний свет) |
| 8 | 25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094) |
| 9 | 25А Электродвигателя очистителя ветрового стекла |
| 10 | 5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232) |
| 11 | 15А Предохранитель электро замка рулевой колонки |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 15А Системы впрыска, Реле защиты |
| 15 | 10А Резерв |
| 16 | 5А АКП |
| 17 | 7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные |
| 18 | 5А Электро замок рулевой колонки |
| 19 | 10А Лампы заднего хода |
| 20 | 20А Реле подогрева топлива |
| 21 | 15А Насос омывателя топлива |
| 22 | 10А Муфта компрессора кондиционера |
| 23 | 30А Элементы обогрева заднего стекла |
Схема устройства системы охлаждения Меган 2
Независимо от времени года при любых нагрузках температура работающего двигателя Рено Меган составляет 100 – 120° С. Именно при таком нагреве размеры всех деталей двигателя и, следовательно, величины зазоров соответствуют конструктивным параметрам. Устойчивое тепловое постоянство достигается благодаря функционированию системы жидкостного охлаждения.
Все тело блока цилиндров и его головки пронизано сетью капилляров, заполненных антифризом (незамерзающей жидкостью). Когда валы двигателя вращаются, ОЖ перекачивается по патрубкам и шлангам в радиатор – бак, разделенный на несколько тысяч мелких ячеек. Каждый сот обдувается двумя воздушными потоками: первый образует встречный ветер, второй – создает вентилятор. Остывшая жидкость вновь поступает в блок Мегана.
Если система перегревается, часть паров антифриза отводится в расширительный бак.
Не все тепло отводится в атмосферу – часть его поступает в отопитель и расходуется на нагрев салона Рено.
Принцип действия СЖО
Схема охлаждения – двухконтурная. Нагретый антифриз на выходе из блока попадает в термостат, который стоит на разветвителе. Если пробка закрыта, жидкость движется по малому кольцу (контуру): двигатель – отопитель. Когда клапан полуоткрыт, частично начинает функционировать радиатор, который входит во внешнее кольцо системы. При высвобождении потока, он весь устремляется на наружный контур, обеспечивая мотору Мегана дополнительное охлаждение.
Благодаря наличию в конструкции Рено термостата происходит экономия топлива, – оно не расходуется понапрасну на прогрев. Кроме того, при работе зимой этот прибор не позволяет двигателю остывать – поддерживает 100° с лишним градусов.
Емкость СЖО разных моделей Меган различна:
- 6 л антифриза заливается в двигатели с механической КП;
- 6,5 л заправляют в двигатели с «автоматом».
Охладительными жидкостями служат антифризы на основе этиленгликоля, в которые добавлены антикоррозионные присадки. Тип антфриза рекомендован заводом Рено. Как правило, это жидкость GLACEOL типа d. Соблюдение рекомендаций – гарантия того, что мотор, благодаря усилиям владельца, прослужит долго.
Разные производители могут применять различные составы наполнителей, поэтому смешивать в системе охлаждения жидкости не рекомендуется. Заменять антифриз водой крайне нежелательно: после этой операции машина двигаться будет, но помпа быстро заскрипит.
Источник статьи: http://portal-mashin.ru/megane/renmeg-repair/shema-ustrojstva-sistemy-ohlazhdeniya-megan-2.html
Обслуживание и ремонт
4. Система охлаждения, отопления
4.0 Система охлаждения, отопления
Система охлаждения, отопления
Спецификации
Основные характеристики
Характеристика
Значение
Максимальное давление в системе:
Модели с бензиновым двигателем:
Двигатель 1.4 л
Двигатели 1.6 …
4.1 Разъединение и замена шлангов системы охлаждения
Разъединение и замена шлангов системы охлаждения
Шланги следует разъединять только после того, как двигатель остыл, чтобы избежать
ожога горячим паром и брызгами.
ЗАМЕНА
1. Произведите осмотр, описанный в Главе
Техническое
обслуживание, и выявите поврежденный шланг.
2. Слейте жидкость из сист…
4.2 Снятие, осмотр и установка радиатора
Снятие, осмотр и установка радиатора
Обратите внимание, что небольшие повреждения радиатора (незначительные утечки)
можно устранить с помощью специального герметика, не снимая радиатор. СНЯТИЕ. СНЯТИЕ
СНЯТИЕ
1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе
Электрооборудование двигателя).
…
4.3 Снятие, проверка исправности и установка термостата
Снятие, проверка исправности и установка термостата
При установке потребуется новое уплотнительное кольцо термостата.
СНЯТИЕ
1. Отсоедините кабель массы от батареи (на моделях
Scenic обратитесь к Главе
Электрооборудование
двигателя).
2. Слейте жидкость из системы охлаждения. Термо…
4.4 Проверка исправности, снятие и установка электровентилятора
Проверка исправности, снятие и установка электровентилятора
ПРОВЕРКА ИСПРАВНОСТИ
1. Электропитание к вентилятору подается через
замок зажигания и плавкий предохранитель (обратитесь к Главе
Бортовое
электрооборудование). Цепь замыкается термовыключателем вентилятора,
который установлен в левой части радиа…
4.5 Проверка исправности, снятие и установка датчиков системы охлаждения
Проверка исправности, снятие и установка датчиков системы охлаждения
ТЕРМОВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА
ПРОВЕРКА ИСПРАВНОСТИ
1. Проверка исправности выключателя описана в Разделе
Проверка исправности, снятие и установка электровентилятора.
СНЯТИЕ
1. Выключатель ввернут в левую часть …
4.6 Снятие и установка водяного насоса
Снятие и установка водяного насоса
МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ 1.4 И 1.6 Л
СНЯТИЕ
1. Слейте жидкость из системы охлаждения.
2. Снимите зубчатый приводной ремень (см. Глава
Ремонт
двигателя).
3. Отверните болты крепления и снимите сборку насоса с двигателя.
Запомните расположен…
4.7 Общее описание отопителя
Общее описание отопителя
Отопитель состоит из мотора нагнетателя, вентиляционных дефлекторов в центре и
в концевых участках приборной панели и воздуховодов, идущих к стеклам передних
дверей, к ветровому стеклу и к передним и задним нишам для ног.
Рукоятки на панели управления отопителем/вентиляцией, расположенной на приборной
панели, отклоняют заслонки, что позволяет смешивать пост…
4.8 Снятие и установка компонентов отопителя (все модели кроме Scenic)
Снятие и установка компонентов отопителя (все модели кроме Scenic)
МОДЕЛИ БЕЗ КОНДИЦИОНЕРА ВОЗДУХА
Панель управления отопителем/вентиляцией
СНЯТИЕ И УСТАНОВКА
1. Отсоедините кабель массы от батареи.
2. Снимите прикуриватель как описано в Главе
Бортовое
электрооборудование.
3. Отсоедини…
4.9 Снятие и установка компонентов отопителя (модели Scenic)
Снятие и установка компонентов отопителя (модели Scenic)
МОДЕЛИ БЕЗ КОНДИЦИОНЕРА ВОЗДУХА
Панель управления отопителем/вентиляцией
СНЯТИЕ И УСТАНОВКА
1. Отсоедините кабель массы от батареи (обратитесь
к Главе
Электрооборудование двигателя).
2. Снимите прикуриватель как описано в Главе
Бортовое
…
4.10 Общее описание и предосторожности — система кондиционирования воздуха
Общее описание и предосторожности — система кондиционирования воздуха
Система кондиционирования воздуха позволяет быстро
снизить температуру, а также влажность поступающего в салон воздуха.
Охлаждающая часть системы работает подобно бытовому холодильнику. Пары хладагента
поступают в приводимый ремнем компрессор и нагнетаются в конденсатор, установленный
на передней стороне …
4.11 Снятие и установка компонентов системы кондиционирования воздуха
Варианты тюнинга мотора
Поскольку двигатель F4R имеет множество модификаций под конкретную марку Рено, чип тюнинг в данном случае невозможен.
- замена штатных распредвалов аналогами с фазами около 280 градусов;
- установка прямоточного выхлопа;
- перепрошивка бортового компьютера.
https://youtube.com/watch?v=cAgPhEdsGzk
Дальнейший тюнинг заключается в доработке всех существующих систем:
- ГБЦ – шлифовка каналов для улучшения аэродинамики;
- ГРМ – «злые» распредвалы»;
- впускной тракт – фильтр нулевого сопротивления, выравнивание длины каналов коллектора и шлифовка их внутренних граней;
- выпускной тракт – увеличение сечения выхлопа, прямоточный паук, «обманка» на датчике СО.
Кроме этого, устанавливается облегченный маховик, впускные ресиверы, кованые шатуны, облегченная поршневая.
Таким образом, мотор F4R имеет базовые характеристики 195 Нм и 141 л. с., но на большинство автомобилей Renault устанавливается с заниженной мощностью и крутящим моментом. Существует турбированная версия F4Rt для спорткаров этого же производителя.
Технические характеристики F4R 2,0 л/141 л. с.
Разработчиками использованы в двигателе практически все существующие на тот момент наработки – гидрокомпенсация тепловых зазоров, распределенное зажигание и впрыск, самое современное навесное оборудование. Для автомобилей С и D классов их полностью устраивала рядная схема двигателя атмосферного типа.
Базовые технические характеристики F4R приведены ниже:
| Изготовитель | Renault Espana |
| Марка ДВС | F4R |
| Годы производства | 1993 – … |
| Объем | 1998 см3 (2,0 л) |
| Мощность | 103,7 кВт (141 л. с.) |
| Момент крутящий | 195 Нм (на 3750 об/мин) |
| Вес | 130 кг |
| Степень сжатия | 9,8 – 11,1 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | система COP, отдельная катушка на каждой свече, нет высоковольтных проводов |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный, форма каналов прямоугольная |
| Распредвал | литье |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 82,7 мм |
| Поршни | алюминиевые, короткая юбка |
| Коленвал | противовесы литые |
| Ход поршня | 93 мм |
| Горючее | АИ-92/95 |
| Нормативы экологии | Евро-3 – 5 |
| Расход топлива | трасса – 6,5 л/100 км
смешанный цикл 7,8 л/100 км город – 10,3 л/100 км |
| Расход масла | максимум 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Total Quartz 9000 |
| Масло для F4R по составу | синтетика, полусинтетика |
| Объем масла моторного | 4,8 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 250000 км
реальный 350000 км |
| Регулировка клапанов | не требуется, так как используются гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 9 л |
| Помпа | высокоресурсная, рассчитана на весь срок службы |
| Свечи на F4R | Champion RC87YCL, Sagem RFN58LZ, Eyquem RFC58LZ2E |
| Зазор свечи | 0,9 мм, не регулируемый |
| Ремень ГРМ | Gates 035507XS |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Mann C1858/2 |
| Масляный фильтр | Bosch 0451103332 диаметром 76 мм, 0451103336 диаметром 78 мм или 0986АЕ034 диаметром 83 мм, резьба 20 мм |
| Маховик | двухмассовый LUK 6243200009 |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze |
| Компрессия | от 12 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 25 Нм
болт сцепления – 12 Нм крышка подшипника – 68 Нм (коренной) и 43 (шатунный) головка цилиндров – три стадии 8 Нм, 15 Нм + 90° |
Кроме пошаговых инструкций ремонта и обслуживания ДВС, официальный мануал содержит описание параметров и периодичность ТО.
Схема охлаждения автоматической коробки
Схема системы охлаждения любого АКПП следующая:
- насос. Этот агрегат создает давление в системе и перекачивает масло от движущихся частей коробки в специальный бункер;
- маслоприемник. Это и есть тот самый бункер. Состоит из прямоугольного тела с патрубками по обоим сторонам. Он обычно располагается внутри радиатора или внизу поддона. Благодаря такому местоположению жидкость эффективно охлаждается;
- фильтр. Обычно изготавливается из металлической сетки, реже из синтетического материала. Служит для очистки жидкости от частичек износа движущихся механизмов.
Так, как охлаждается коробка автомат за счет пассивного охлаждения через радиатор автомобиля, то опытные автовладельцы советуют устанавливать дополнительные устройства охлаждения. Об остальных причинах установки дополнительного радиатора АКПП в следующем блоке.
СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
Renault Megane 2. СИСТЕМА ОХЛАЖДЕНИЯДВИГАТЕЛЯ
Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 °С.
Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости», с. 92.
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие
присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Кроме радиатора, водяного насоса, расширительного бачка и шлангов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона автомобиля.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90-100 °С.
Радиатор с горизонтальным потоком жидкости, с трубчатоленточной алюминиевой сердцевиной и пластмассовыми бачками. В левом бачке выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя.
Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости; сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении (1,4±0,1) кгс/см 2 , обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около
0, 1 кгс/см г и пропускает воздух в расширительный бачок.
Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Водораспределитель со встроенным термостатом. Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен на заднем торце головки блока цилиндров. При температуре охлаждающей жидкости до 88 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 89 °С термостат начинает открываться, а при (99±2) °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор с пластмассовой шестилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом на небольшой скорости движения автомобиля в основном в городских условиях или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе с направляющим диффузором и прикреплен к нему в трех точках. Кожух, в свою очередь, прикреплен к радиатору в четырех точках.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ ОХЛАЖДЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
Пониженный уровень охлаждающей жидкости в расширительном бачке
Конструкция электрооборудования Рено Меган 2 Схема управления двигателем F4R Рено Меган 2
Схема электрооборудования Renault Megane II смонтирована по однопроводной системе. Это означает, что отрицательный вывод источников и приемников электроэнергии, напрямую подключается к кузову автомобиля (масса). Он выполняет роль оставшейся части проводника. Цепи питания управляющей программы силового агрегата смонтированы по многопроводной схеме. Подключение к массе выполняется через ЭБУ. Плюс на контакты оборудования Рено Меган 2 через предохранители и реле поступает от АКБ и генератора. Батарея несет нагрузку при заглушенном, а генератор при заведенном моторе.
Коммутация основных цепей машины обеспечивается посредством специального считывающего устройства.
Передача данных между узловыми приборами Рено Меган 2 производится с помощью мультиплексных шин CAN (ConTRoller Area Network) со скоростью до одного Мбит/с. Она состоит из витой пары проводников, которые соединяют ЭБУ. Для сопряжения отдельных CAN-шин используется межсетевой интерфейс. Применение CAN-шин способствует сокращению общего числа проводников в автомобиле.
В случае фиксации повреждения в диагностической шине CAN, информация в виде кода определенной неисправности записывается в память ЭБУ, которые подключены к шине. Для считывания кодов посредством сканеров предусмотрено два диагностических разъема, подсоединенных к CAN-шине. Один разъем для подключения диагностического оборудования смонтирован в салонном пространстве, а второй – в моторном отсеке Renault Megane II.
Меняем свечи на Меган 2, не пренебрегайте этой простой операцией
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
