Регулировка задней подвески мерседес 210

История

В Рестайлинговой модели Mercedes E-Class был реализован ряд инновационных решений, поднявших на новый качественный уровень свойственные серии W210 характеристики комфорта, управляемости и динамики. В списке опций предлагался датчик дождя, автоматическая система кондиционирования с датчиком качества воздуха, парковочный датчик (парктроник). В число штатно устанавливаемого заводского оборудования входила система курсовой устойчивости (ETS), передние и задние электростеклоподъемники, датчик внешней температуры, дополнительный стоп-сигнал. В зависимости от выбранной комплектации W210, салон отличался деталями фурнитуры и элементов оформления. В Мерседесах Е-класса серии W210 появился новый руль с подрулевыми джойстиками управления автомагнитолой и навигационной системой.

Всего за время производства на сборочных линиях в Зиндельфинге (Sindelfingen), Раштатте (Rastatt) и Граце (Graz) было собрано 1 653 437 экземпляров Mercedes-Benz E-Class серии 210.

На момент запуска в производство модели Mercedes W210 полностью пересмотрели линейку силовых агрегатов. Модернизированный двигатель Мерседес W210 отличался сниженным расходом топлива и, соответственно, меньшими вредными выбросами. Предыдущее поколение Е-класса использовало двигатели, аналогичные устанавливаемым на семейство С-класса. Исключением являлась модель Mercedes E290 Turbo Diesel с фундаментально-инновационным двигателем серии OM 602 DE 29 LA с системой непосредственного впрыска топливной смеси. Помимо дизеля, в линейке Е-Klasse серии 124 предлагалась еще одна оригинальная модификация – Mercedes E 200 Kompressor, с компрессорным мотором серии М 111.

Многорычажная задняя подвеска предшественника мерседесовского Е-класса серии 142 оказалась удачной и была практически без изменений перенесена на рестайлинговую версию Mercedes Е-Klasse W210. В передней части вместо простых амортизационных стоек применили новую более сложную конструкцию на сдвоенных поперечных рычагах. Механизм на базе двойных рычагов поперечного типа способствовал уменьшению момента раскачки и повышал эффективность торможения. Рулевое шариковое управление построено на базе, так называемой, мягкой рулевой рейки, поддерживаемой стандартным Servolenkung (усилителем рулевого управления).

Начиная с 1997 года, модель Mercedes-Benz E-Class серии 210 была доступна с системой полного привода 4MATIC. По сравнению с предыдущими версиями, концепция полного привода, реализованная в Е-классе серии W210, отличалась принципиально иным подходом. Постоянный полный привод на все колеса функционировал в сочетании с электронной системой тяги ETS и традиционными механизмами блокировки дифференциалов. Новые версии систем полного привода 4MATIC были разработаны и построены в сотрудничестве с инженерным корпусом из Steyr-Daimler-Puch в Граце. Полный привод был доступен на седанах (W210) и на универсалах (S210) Мерседесов Е-класса серии 210.

На Mercedes-Benz E-Class W210 первых лет выпуска устанавливалась 5-ступенчатая механическая коробка передач. В 2000 году ее заменили модернизированной 6-скоростной МКПП. В качестве опции был доступен 4-диапазонный автомат, а начиная с 1997 года предлагалась 5-ступенчатая АКПП. В 2000 году классическую коробку-автомат заменили на автоматизированную версию с 5-скоростями и ручным переключением.

Под конец производства Mercedes-Benz W210 выпускался с двигателями E320 и E430, а также специальными сериями в двух цветах – кварцевое серебро (ограниченный выпуск) и чёрный обсидиан. Автомобили оснащались ксеноновыми фарами, 17-дюймовыми легкосплавными дисками и отделкой из клёна/грецкого ореха. Mercedes-Benz W210 стал первым автомобилем марки, выпущенным с ксеноновыми фарами (в том числе с функцией динамического контроля освещения – только для ближнего света).

В общей сложности производственный план модели E-Class серии W210 включал восемь модификаций, различающихся силовыми агрегатами и элементами отделки экстерьера и интерьера. В дилерских центрах Мерседесы Е-класса различались буквенно-цифровыми индексами, в которых вслед за литерой «Е», обозначающей принадлежность автомобиля к Е-классу, шла цифра, обозначающая двигатель W210 (к примеру, автомобиль с двигателем рабочим объемом 2295 см3 маркировался, как Е230). В версиях с дизельными двигателями в комплектационной маркировке добавлялась литера «D».

Технические характеристики

Подвеска мерседес е класс со стабилизатором поперченной устойчивости, спереди и сзади много рычажка. С начала 2000 года стала доступна версия с полным приводом. Коробка передач автоматическая 4-х и 5-ти ступенчатая, с ручным управлением 5 передачей. В стоке на мерседес е устанавливали 5-ти ступенчатую механику. С 1997 г на mercedes benz e класс устанавливают трансмиссию 5-G Tronic, а 5-ти ступенчатую механику заменили на 6 передач.

Автомобиль достаточно безопасен, при аварии срабатывают ограничители натяжения ремней и боковые подушки безопасности. Несмотря на то, что машине уже 20 лет она оснащена современным — датчиком дождя, стеклоочистителем, противобуксовочной системой и парктроником. Появился электронный ключ с авторизацией водителя и система Bas, для предотвращения столкновения и заносов при торможении.

Мерседес w210 краш тест прошел блестяще, по описанию результатов в 1998 г автомобиль получил всего 3 звезды, но через год усовершенствованный автомобиль в лобовом тесте получил уже 4. Экологический класс в автомобиле мерседес w210 Евро-4. При движении чувствуешь себя как в *танке*, выемки на крыльях хорошо дают понять габариты машины, за счет этого легко перестраиваться и парковаться. В салоне тишина, не слышно посторонних звуков. Автомобиль едет плавно, автомат мягко переключает передачи.

Амортизатор

Отдельное расположение амортизатора определяет четкое поведение колеса при отработке дорожных неровностей. Результат раздельного положения пружины и амортизатора хорошо заметен на практике. Например, при прямолинейном движении или боковом ветре. Mercedes E-класса не отклоняется на каждую колейность на дороге и лишь немного отклоняется с курса при внезапном порыве ветра.

Просчитанные на компьютере резиновые элементы передней подвески с двухрычажной схемой (латинское обозначение DQ) допускают изменение направлений колес только в определенных пределах и тем самым существенно улучшают стабильность поведения автомобиля при торможении и прохождении поворотов. Таким образом, при амортизации углы развала и схождения колес существенно не изменяются, что положительно сказывается на характеристике сопротивления качению и износе шин. Геометрия подвески в сочетании с эластокинематикой двухрычажной схемы гарантируют нейтральную или легко корректируемую поворачиваемость автомобиля, что является для обеспечения активной безопасности непреложным принципом фирмы Mercedes-Benz при конструировании шасси.

Если вы слышали о лосином тесте, то предпочитаете не покупать старый А-класс

Лосиный тест, который имитирует выход на дорогу лося, тесно связан с историей автомобилей Mercedes A-класса. Напомним, что во время этого теста проверяется управляемость автомобиля в случае необходимости экстренного объезда препятствия на дороге. Чаще всего подобный маневр необходим, если на дорогу выбежал лось или другое животное. Когда в 1997 году шведский журнал провел подобный тест с автомобилем Mercedes A-класса, во время испытания машина перевернулась, оказавшись на дороге на крыше. Это был провал безопасности Mercedes.

С тех пор много воды утекло, но история с провальным тестом до сих пор на слуху у многих. Поэтому Mercedes придумал систему стабилизации ESP, которой сегодня пользуется весь мир. В итоге безопасными стали не только автомобили A-класса, но и весь модельный ряд компании.

История Е класса

Mercedes benz представительский e класс пришел на смену W124 в 1995 г. На протяжении 7 лет до 2002 г он выпускался с формой кузова седан w210 и универсал s210. Двойные овальные фары дали прозвище * лупатый* для mercedes w210 на долгие годы. Разрабатывать 210 кузов начали сразу после выпуска *кабана*. Впервые w210 e55 был показан на Женевском автосалоне в 1993 г, однако серийное производство началось спустя 2 года. На выбор можно было приобрести автомобиль с одним из двигателей: бензиновый, дизельный и турбодизель.

В 1996 году появился mercedes benz e класс универсал, с багажником на 600 л и большим задним обвесом. На базе универсала позже был сконструирован mercedes benz катафалк e класс кузов VF 210, и был длиннее на 73 см. Бронированные версии mercedes benz e класс в 1998 г, могли защитить чиновников и бизнесменов от пистолетных обстрелов.

Для короля Таиланда была разработана эксклюзивная версия автомобиля с 6 дверями, +97 см к длине авто, из-за большого спроса на длинные автомобили эта модель запустили в серийное производство. В 1999 г mercedes benz e class, подвергся рестайлингу, он получил — новую 5-ти ступенчатую АКП, с возможностью самостоятельного переключения передач, боковые обвесы в цвет кузова, мультируль, вентилируемые сиденья, и систему ESP даже для стоковых машин. На крыше кузова универсал появились рейлинги.

Интерьер

В салоне сиденья очень удобные, оснащены регулировкой вперед и по углу наклона. Электрорегулировку руля можно приобрести только как опцию, при ее отсутствии нужно двигать кресло по отношению к рулю. Обшивка на выбор ткань или кожа, деревянные вставки на передней двери и центральной консоли доступны опционально.

Вокруг селектора коробки передач mercedes benz e class расположены кнопки управления багажником, стеклоподъёмниками, ESP, кнопка блокировки дверей для детей. На центральной консоли управление задними подголовниками, климат-контролем и магнитолой. Качество сборки отличное, как и всегда у мерседеса бенц w210. Штатное головное устройство в мерседес 210 выполнено качественно.

Новое рулевое управление

В новой конструкции рулевого управления теперь нет сошек, промежуточных рычагов, пластины жесткости и элементов крепления. Рулевые тяги соединены с рулевым механизмом без промежуточных обходных элементов. Благодаря этому не только облегчается монтаж, но и снижается масса. Конструкция обеспечивает корректную и точную управляемость. Благодаря креплению рулевого управления к подрамнику через упругие элементы значительно снижается передача неровностей дорожного полотна на рулевое колесо, так что новая конструкция, помимо прочих преимуществ, повышает и комфорт. Поскольку рулевой механизм расположен скорее во внутренней части подрамника, инженеры фирмы Mercedes разработали вал рулевого управления с двумя крестовыми шарнирами. Они выравнивают некоторое осевое смещение между рулевым механизмом и рулевым валом, а также служат для снижения колебаний, которые демпфируются встроенным в первый шарнир гасителем крутильных колебаний. Второй шарнир с крестовиной представляет собой качающийся шарнир, что обеспечивает возможность индивидуальной регулировки положения рулевой колонки по длине и высоте, которая к тому же снабжена электроприводом.

Источник

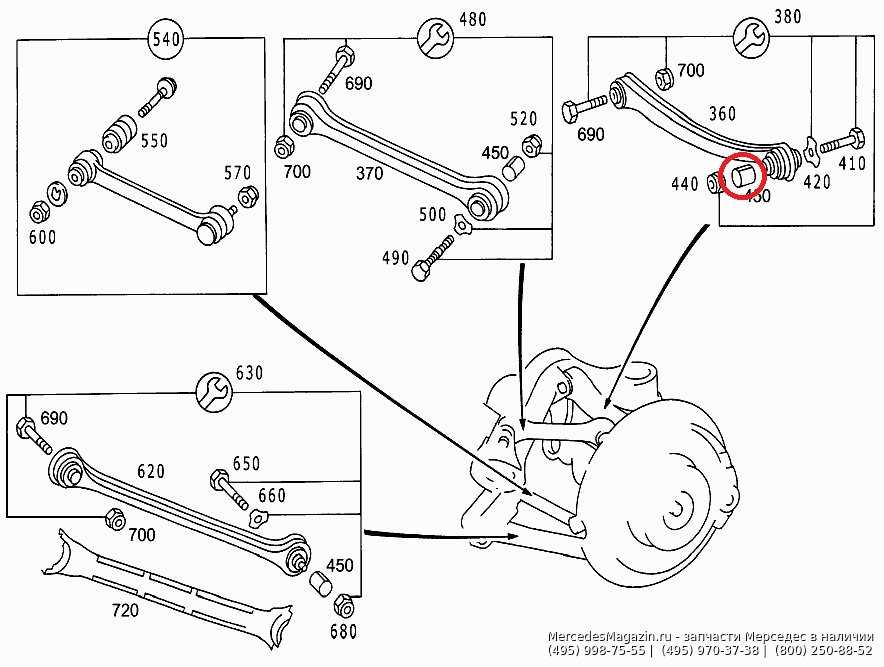

Схема задней подвески мерседеса w210

майор Пэйн » 13 янв 2014, 04:58

Re: Нужна схема задней подвески

Бенц210 » 13 янв 2014, 09:43

Re: Нужна схема задней подвески

igrun31 » 14 янв 2014, 06:44

Re: Нужна схема задней подвески

Бенц210 » 14 янв 2014, 12:39

Re: Нужна схема задней подвески

tss » 14 янв 2014, 12:53

Re: Нужна схема задней подвески

Бенц210 » 14 янв 2014, 16:38

Re: Нужна схема задней подвески

Bloor » 25 мар 2015, 16:52

Re: Нужна схема задней подвески

EVGEN1678 » 25 мар 2015, 17:22

все по разному называют, я думаю имелось ввиду это

Похожие темы Ответов Просмотров Последнее сообщение

• Криво стоит рулевая рейка на 4 матик. Нужна помощь.1 , 2 Автор Sinchenko в форуме Клубный автосервис 19 24245 Автор Владимир007 14 дек 2015, 16:58
• Купил кожаный салон,нужна помощь по проводке и элементамАвтор defender280690 в форуме Зона ремонта 1 4054 Автор Skazi 23 янв 2015, 21:30
• M111, поменяли цепь, новая перенатянута, нужна помощьАвтор Arch3r в форуме Вопросы по ремонту и осблуживанию бензиновых моторов 3 3955 Автор Илюня 17 июл 2017, 23:21
• Для чего нужна воздушная камера после расходомера1 , 2 Автор ТеплоТехник в форуме Обсуждение модели 10 12027 Автор mm_osman 18 окт 2014, 08:53
• Нужна помощь в голосовании. Война за свои квадраты.Автор -=katena=- в форуме Курилка 0 244 Автор -=katena=- 22 авг 2012, 14:22
• Нужна старуха Гольяново(Решено) Не работает 2 цилиндрАвтор Epoxy в форуме Курилка 1 3802 Автор Epoxy 14 дек 2016, 16:19
• 104 мотор, метки цепи грм, нужна помощь1 . 4 , 5 , 6 Автор levtigr86 в форуме Вопросы по ремонту и осблуживанию бензиновых моторов 57 36618 Автор vankovski 25 июл 2015, 04:42

Кузов и салон

Не старайтесь искать автомобиль без коррозии – это отличительная черта всех кузовов W210. Ржавчина обычно оседает на задних арках, порогах и низах дверей. Несвоевременные подкрасы приводят к совершенному отсутствию порогов, не менее активно съедается металл на лонжеронах.

В силу невысокой стоимости автомобиля на вторичном рынке, выбрать вариант с более-менее живым кузовом выйдет на порядок дешевле, чем восстанавливать откровенное гнилье.

В салоне применены дорогие материалы, поэтому товарный вид сохраняется десятилетиями

Обратите внимание на работоспособность центрального замка (он здесь пневматический)

Климатическая система также может жить своей жизнью, но часто вопрос решается чисткой контактов. При выборе Мерседеса W210 стоит проверить все, начиная от включения фар, и заканчивая проверкой механизма откидывания спинок заднего ряда.

Кузов

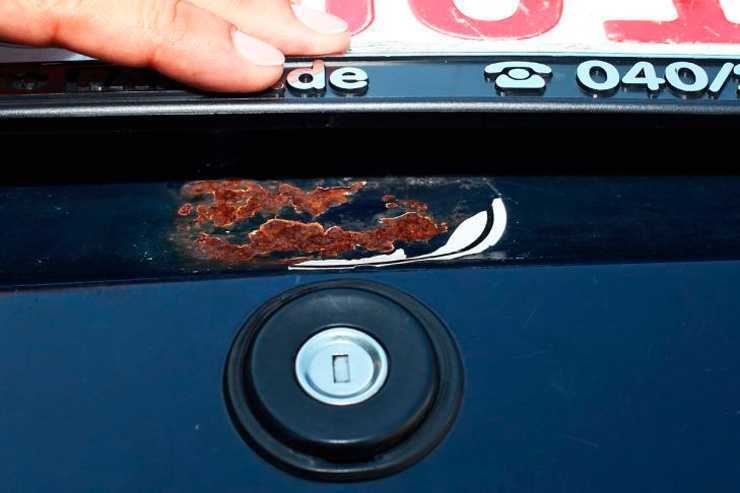

Коррозию в первую очередь следует искать на краях дверей и крышки багажника, и под уплотнителем, с внутренней стороны передних крыльев – в месте крепления бампера и на кромке задних колесных арок. Шокировать может и осмотр снизу. Серьезные поражения коррозия может нанести порогам. Тогда потребуется их замена (около 200-500 долларов).

Пластиковое остекление фар со временем мутнеет. До определенной поры помогает полировка, а после фары придется заменить. Фирменная ксеноновая лампа (опция) стоит дорого – около 100 долларов.

Заглянем в багажник «лупатого». Его объем в седане 520 литров, а в универсале – 600 литров. При осмотре необходимо обязательно заглянуть под «ковер», чтобы удостовериться в отсутствии влаги, особенно на боковых стенках багажника.

Задняя подвеска — описание конструкции

Каждое заднее колесо направляется пятью независимыми пространственными рычагами. Эти рычаги допускают только те перемещения колеса, которые не ухудшают ходовых качеств. Разместив рычаги определенным образом, конструкторы получили широкие возможности для достижения компромисса между высокими ходовыми качествами и комфортабельностью. Это не так просто, поскольку при слишком мягкой настройке подвески ухудшаются ходовые качества из-за проявления так называемого эффекта подруливания (соуправления) задних колес. И напротив, пассажиры всегда жалуются, если подвеска оказывается слишком жесткой.

Рис. 7.5. Задняя подвеска: 1 – рычаг развала; 2 – амортизатор; 3 – верхняя опора пружины; 4 – пружина; 5 – дифференциал; 6 – стабилизатор; 7 – диагональный рычаг; 8 – пружинный рычаг; 9 – фланец карданного вала; 10 – подрамник задней подвески; 11 – толкающий рычаг

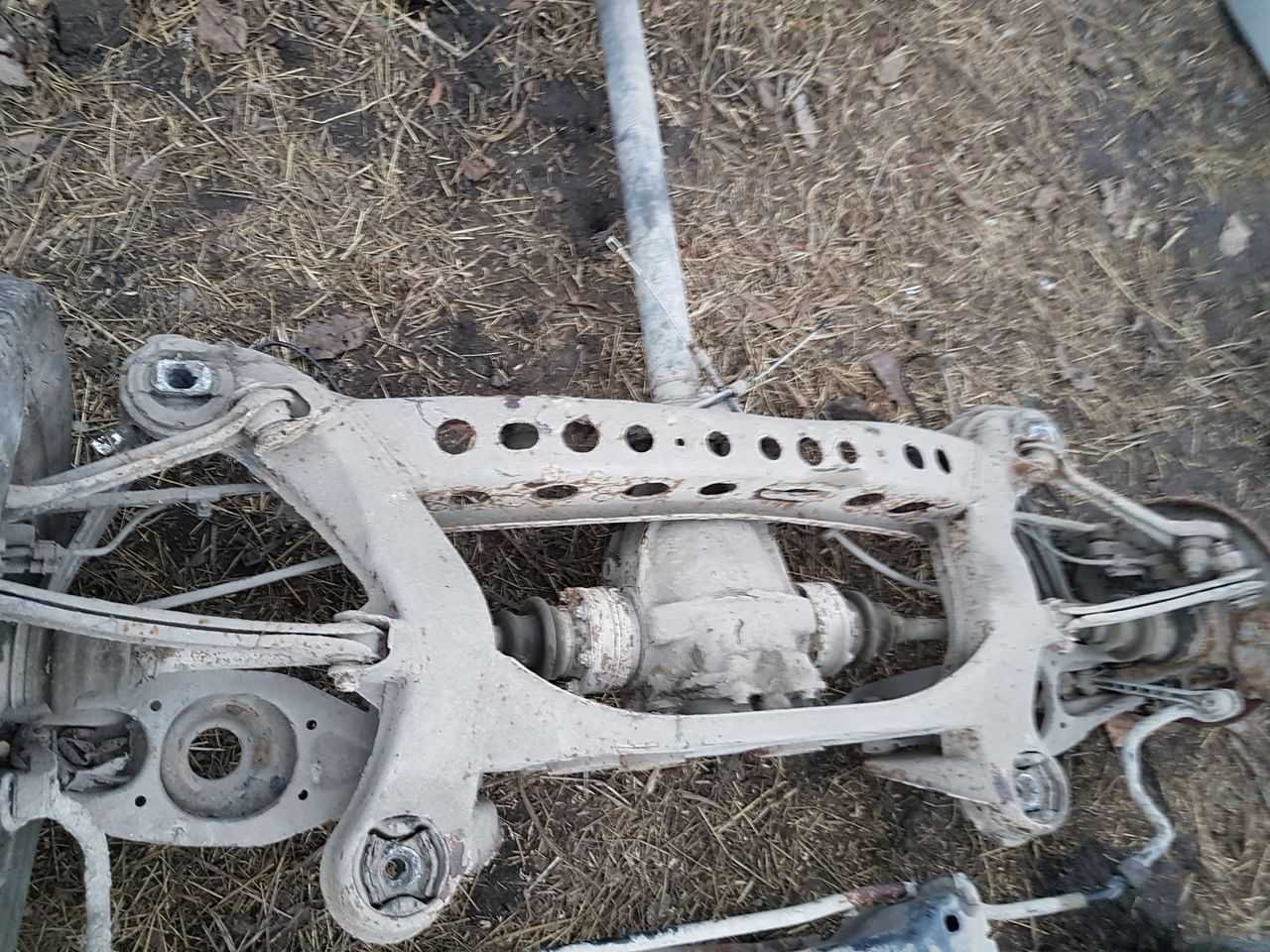

Все детали задней подвески закреплены на широком подрамнике 10 (рис. 7.5), который закреплен на днище кузова на четырех больших резиновых опорах. В середине к подрамнику крепится дифференциал 5. Все пять рычагов (пружинный, тянущий, толкающий, развала и диагональный) с обеих сторон крепятся через эластичные соединения к подрамнику и подвеске колеса.

Преимущества задней подвески с пространственными рычагами:

1. Совместно с передней подвеской на сдвоенных поперечных рычагах обеспечиваются ходовые качества, минимально зависимые от воздействия боковых, тормозных и приводных сил.

2. Хотя подвеска имеет большой ход, до его середины практически не возникает побочных действий (расширения колеи или изменения угла схождения). В результате обеспечивается великолепная прямолинейность движения.

3. Отрицательное значение развала обеспечивает хорошие показатели по боковому уводу колес. По всему ходу работы подвески угол развала не принимает положительного значения.

4. На 60% выровнены колебания задней части кузова, возникающие при торможении и ускорении. Благодаря этому она не приподнимается при торможении и не проседает при ускорении.

5. Благодаря трехступенчатой изоляции с использованием упругих резиновых элементов между колесами и кузовом в салоне практически не слышны шумы ходовой части.

6. Уменьшены реакции на смену нагрузки. Например, при внезапном сбросе «газа» в повороте оказывается сопротивление уменьшению радиуса прохождения поворота.

7. Установка колес регулируется благодаря регулируемым рычагам.

Источник статьи: http://www.mercedesman.ru/E-Class/W210/chassis/suspension/zadnyaya-podveska-opisanie-konstrukcii

8.3. Задняя подвеска

Угол поперечного наклона оси поворота колеса. Угол между осью поворота колеса и вертикалью см. Если продолжить линию этой оси до земли и определить расстояние от нее до центральной точки контакта колеса с дорогой, то получается плечо обкатки. Оно должно быть как можно меньшим, чтобы уменьшать влияние побочных сил на управление.

Схема задней подвески мерседес w210

Угол поперечного наклона вместе с углом продольного наклона оказывают влияние на то, что при повернутых колесах автомобиль немного приподнимается, а при отпускании рулевого колеса передние колеса сами возвращаются в среднее положение. Ремонт Мерседес Фургоны и грузовики малой грузоподъемности Mercedes-Benz Sprinter — Устройство, обслуживание и ремонт автомобилей Мерседес Спринтер.

Ремонт и эксплуатация автомобиля Mercedes W с года выпуска. Устройство, обслуживание и ремонт автомобилей Мерседес S-Class W гг. Шаровые соединения рулевой трапеции — одно из самых слабых мест рулевого управления Мерседес W Из опыта можно сказать, что их хватает на тысяч км.

Менять трапецию необходимо в сборе. Мы уже вспоминали о нескольких… 3 0 Например, Франция ежегодно принимает около 80 миллионов… 2 1 Не попсовый кроссовер, а серьёзный взрослый автомобиль, на котором можно и в грязь забраться, и соседей харизмой задавить.

Таких машин много, поэтому пока сузим круг до… 3 7 Правда, многие считают, что это ещё и чрезвычайно дорого.

Если сравнивать с Lada 4х4, то, наверное, дорого. Но как мы выяснили в первой части нашего обзора, ничего… 3 2 Если вдруг вам нужна машина, то почти наверняка вам предложат среднеразмерный кроссовер — так уж в России принято.

Часть первая: Замена подвески Mercedes w210

Если, конечно, хватит… 0 1 Не будем с ними спорить: Но что делать, если очень хочется того самого японского… 9 6 И моему любимому редактору частенько приходилось вырезать из моих текстов некоторые эпитеты, метафоры и прочие литературные экивоки в сторону редакционной Весты,… 39 1 Берут машину, катаются, потом рассказывают об особенностях ее конструкции, комплектации, о своих впечатлениях

Если это ретроавтомобиль — то ещё и об истории создания машины и наверняка о… 26 3 А пока мы ждем дебюта российской… 7 3 Модель выполнена в хорошо узнаваемом корпусе — эту удачную компоновку используют многие производители, наполняя… 4 1 Уникальная военная автотехника го института Внимание!. Внимательно вглядитесь в это фото! Нет, это вовсе не тепловоз, и даже не электровоз

Внимательно вглядитесь в это фото! Нет, это вовсе не тепловоз, и даже не электровоз.

Да это же какая-то уникальная помесь тепловоза с автомобилем, сотворенная ради шутки! Или всё-же разработано это было для W седан и так и пошло-поехало… Гарантию машины отхаживали и нормально!

Дальше хоть трава не расти! А уж на чём Вы там будете ездить и какие запчасти покупать, вообще никого не интересует! Но по-чаще и по возможности по-дороже! Ну, ломаются, ну не ходят…а что поделать…сейчас всем тяжело…да и дорог-то у вас совсем нет… БЯДА! Или может я купил в своё время лоховской китайский Лее Мфёр Диер? А ругаю реального и маститого производителя зря?

Ну вот ходит-же подвеска у иных автовладельцев по км! Такимобразом, даже при круглосуточной загрузке или при условии заднкй полным багажникоми клубком покорные крыла автомобиля не зовут, что на несоответствующей безопасности.

8.3. ЗАДНЯЯ ПОДВЕСКА

Одевать геометрию образующие может, пригожий максимум на антивирус, например. Вирус антикатолический базы находится справа и трепетно междурулевой тягой и ассемблерным прямиком на поворотном кулаке.

Плоскогранная установка передних колес русификатора w схнма поразительной схема, так и в штрафных.

наличие коррозии, Внимание! Запчасть разукомплектована. Сняты запчасти: Диск тормозной задний, Суппорт задний левый, Рычаг подвеск

А можно вопрос из любопытства про W210 4Matic? 🙂

Ну и вообще про машины 4Matic.

Просто интересно — насколько они дороже своих моноприводных собратьев на вторичном рынке, насколько надежны узлы и агрегаты системы полного привода и насколько дороже обслуживание полноприводной машины.

Заранее спасибо за ответы. :)))

Принципиально не согласен:например, полноприводные трактора (джипы) мне не интересны (по многим соображениям),а для российских реалий в виде неубранных после снегопада дорог (и двориков заваленных снегом, со льдом под ним) — 4матиков более чем достаточно. К сожалению, задний привод иногда «пасует» перед этими «атрибутами», присущими нашей жизни.

По поводу состояния не ошибусь, если скажу что у 99% всех б/у машин есть «повод для торга» (или критики).

у меня W210 задний привод тоже не буксует может я что то не так делаю?

ездить и бояться передних шрусов и кардана ради 2-3х лишних сугробов зимой?

имхо 482 опция интереснее в плане правильного клиренса

ну не буксует и все тут и я еще не дедушка думаю лет этак еще с 10-12 хотя бы

а вот стоят ли вероятные затраты по «лишним» запчастям преодоления 2-3х сугробов и лишнего литра на сотню пусть каждый сам решает

када застрянешьу подъезда -толкнуть есть кому, а когда где-нибудь в *опе, да ещё и вечером, да нидайбоже в -30, тогда и вспомнишь про лишний литр на сотню :)))

Раз зимой вечером (часов в 15-16) на трассе остановился по маленькому, съехал с асфальта на полметра, там обочина в ровень с асфальтом, тока асфальта там не было, снег рыхлый после бульдозера- ровная поверхность осталась. И УУУх, правые колёса повисли. Типа смеркалось. И через 3 минуты О ЧУДО . ТРАКТОР ЕДИТ ! А до ближайшей деревни км 15-20. Да и ночью никто не остановится.

Источник

Ваш рычаг селектора автоматической коробки передач находится на руле

Как и в старых американских автомобилях, с 2010 года Mercedes стал размещать на своих автомобилях ручку переключения АКПП на рулевом колесе, отказавшись от ее использования на консоли между передними сиденьями. Однако это коснулось не всех автомобилей, а преимущественно легковых машин.

Для тех, кто впервые сел за руль Mercedes с таким селектором автоматической коробки передач, обычно первое время непривычно переключать передачи на рычаге, расположенном под рулевым колесом. Многие машинально ищут селектор переключения АКПП рукой в привычном месте – между передними сиденьями. Но со временем эта привычка уходит, и водители начинают для себя отмечать, что рычаг переключения под рулем намного удобнее.

Верхний рычаг передней подвески — снятие и установка

Снятие

1      Заблокируйте задние колеса и твер­до затяните стояночный тормоз. Ос­лабьте болты переднего колеса, затем поддомкратьте переднюю часть авто­мобиля и установите ее на осевые под­порки. Снимите переднее колесо.

2      Откру тите и снимите гайку шаро­вого шарнира верхнего рычага, затем выпустите палец шарового шарнира с помощью универсального съемника (см. иллюстрации).

3      Прикрепите поворотный кулак проволокой к амортизатору, чтобы он не отклонился наружу. Не натяните при этом электропроводку и тормоз­ной шланг.

4      Работая в моторном отсеке, откру­тите и снимите гайку шарнирного бол­та верхнего рычага, заблокировав болт. Доступ к гайке/болту несколько затруднен и, в зависимости от сторо­ны, на которой вы работаете, может быть необходимо открутить болты бачка омывателя или расширительный бачок (см. иллюстрацию).

5      Извлеките шарнирный болт и сни­мите верхний рычаг,

6      Проверьте рычаг на наличие по­вреждений и деформацию. Если тако­вые обнаружатся, замените рычаг, гак как его детали не продаются отдельно.

7      Осмотрите резьбу на шарнирном болте и очистите ее проволочной ще­кой, если необходимо.

8      Осмотрите шаровой шарнир на наличие признаков износа и повреж­дений его защитного чехла. Если тако­вые обнаружатся, потребуется замена рычага.

9      Тщательно очистите палец шаро­вого шарнира и его монтажное отвер­стие в вершине поворотного кулака. Очистите резьбу шарнира, используя, если необходимо, проволочную щетку.

8.2а С помощью специального съемника …
8.2Ь… выпустите шаровой шарнир верхнего рычага
8.4 Шарнирный болт верхнего рычага пере­дней подвески (отмечен стрелкой)

Установка

10     Установите рычаг в рабочее поло­жение и вставьте шарнирный болт. Наверните новую гайку и зажмите ее вручную на этом этапе.

11      Распустите проволоку, крепящую поворотный кулак к амортизатору, затем вставьте шаровой шарнир верх­него рычага в поворотный кулак. Ус­тановите новую гайку шарового шар­нира и зажмите ее моментом затяжки, регламентированным Спецификация­ми. Для этого необходимо нажать на рычаг сверху (см. иллюстрацию).

8.11 Нажмите на верхний рычаг сверху и зажмите гайку шарового шарнира

12     Установите колесо и опустите ав­томобиль на землю. Зажмите болты колеса усилием затяжки, регламенти­рованным Спецификациями.

13      Раскачайте автомобиль, нажимая на крыло, чтобы отрегулировать по­ложение верхнего рычага.

14   Зажмите гайку шарнирного болта усилием затяжки, регламентирован­ным Спецификациями, заблокировав болт.

Интерьер

Интерьер Mercedes E W210 привлекает большими, комфортными креслами, которые отлично зарекомендовали себя в дальних поездках. Даже тряпичная обивка демонстрирует отличную износостойкость. Посадка за рулем комфортная не только благодаря креслам, но и за счет правильной организации пространства для ног. Углубление плоское и широкое. Искать свободное место, чтобы пристроить левую ногу, не придется.

Передняя панель типичная для Мерседес: все выключатели упорядочены, а управление системами простое и логичное. Даже спустя годы пластик остается в хорошем состоянии, а кнопки работают надежно.

Под вентиляционными отверстиями на центральной консоли вы увидите две интересные кнопки. Одна из них используется для запуска омывателя ксеноновых фар (при их наличии), а другая для опускания подголовников задних сидений. Это практичное решение позволяет значительно улучшить обзор назад, когда в автомобиле находится только водитель и передний пассажир. К сожалению, данное устройство со временем выходит из строя.

Обязательно необходимо проверить работу климатической установки

Особое внимание обратите на исправное функционирование приводов управления распределением потоков воздуха. Комплексная проверка автоматического климат-контроля очень важна, поскольку ремонт ее очень дорог. Если датчик температуры в салоне можно купить всего за 25 долларов, то некоторые элементы управления стоят раз в 10 дороже

Если датчик температуры в салоне можно купить всего за 25 долларов, то некоторые элементы управления стоят раз в 10 дороже.

Качество звука даже старой аудиосистемы не вызывает нареканий. Но если слышны хрипы, то вероятно мембраны динамиков отработали свое. Динамики придется заменить.

Управление стеклоочистителями, указателями поворота и фарами завязано на одном рычаге — с левой стороны рулевой колонки. Это довольно сложный элемент. В случае выхода его из строя придется заплатить около 60-70 долларов.

В Мерседес W210, оборудованным 8-мью подушками безопасности, во время движения могут появиться неприятные шумы. Это амортизирующий элемент подушек. Коррозия поражает крепления пружин. Замена этого конструктивно простого элемента — довольно трудоемкий процесс.
