Особенности функционирования системы охлаждения Газель
Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.
По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.
Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением
Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.
ГАЗ 3110
Система охлаждения двигателя
I – система отопления с одним отопителем; II – система отопления с двумя отопителями; 1 – сливной кран системы охлаждения; 2, 3 – краны отопителей; 4 – электронасос системы отопления (для дополнительного отопителя); 5 – радиатор дополнительного отопителя; 6, 7 – радиаторы отопителей; 8 – блок подогрева впускного трубопровода; 9 – расширительный бачок; 10 – термостат;
11 – датчик указателя температуры охлаждающей жидкости; 12 – датчик сигнализатора перегрева охлаждающей жидкости; 13 – радиатор; 14 – кран (или пробка) сливного отверстия радиатора; 15 – вентилятор; 16 – ремень привода вспомогательных агрегатов; 17 – насос охлаждающей жидкости; 18 – основной клапан термостата; 19 – байпасный клапан.
Схема работы термостата
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху. Рубашка охлаждения, насос, термостат и радиатор образуют большой круг циркуляции. Герметичность системы обеспечивается клапаном в пробке расширительного бачка, который поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается и уменьшаются ее потери на испарение). Клапан открывается при понижении давления в системе (на остывающем двигателе).
В систему охлаждения включен радиатор отопителя кабины, а также радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов) и электронасос системы отопления (для автомобилей с двумя рядами сидений и автобусов).
В системе охлаждения двигателя предусмотрен подогрев впускного трубопровода. Кроме того, на корпусе термостата установлены датчики указателя температурного состояния двигателя и сигнализатора перегрева охлаждающей жидкости.
Насос охлаждающей жидкости — центробежного типа, размещен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Перераспределением потоков жидкости управляет термостат с двумя клапанами: основным и байпасным. На непрогретом двигателе основной клапан закрыт и вся жидкость циркулирует по малому кругу, возвращаясь сразу в рубашку охлаждения (минуя радиатор). Это ускоряет прогрев холодного двигателя.
При температуре 80–84 °С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается.
При температуре 94 °С основной клапан открывается полностью, а байпасный полностью закрывается и вся жидкость циркулирует через радиатор двигателя.
Количество жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя.
Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение поликлиновым ремнем от коленчатого вала .Крыльчатка вентилятора установлена на шкиве насоса охлаждающей жидкости. На части автомобилей может быть установлен электровентилятор. Датчик включения электровентилятора устанавливается в бачке радиатора.
Радиатор — трубчато-ленточный, алюминиевый, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки путем обжима опорных пластин по фланцам бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к оперению кабины (кузову). На правом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.
Расширительный бачок — пластмассовый, соединен шлангами с патрубком, подводящим охлаждающую жидкость от радиатора к двигателю, с патрубком термостата и с левым бачком радиатора. На бачке нанесена метка MIN, показывающая нижний допустимый уровень охлаждающей жидкости в бачке. Расширительный бачок закрыт резьбовой пробкой с клапаном, поддерживающим оптимальное давление в системе охлаждения.
С левой стороны двигателя расположен кран для слива охлаждающей жидкости из рубашки охлаждения блока цилиндров.
Установите пульт управления в удобном месте
Лучше всего пульт управления отопителем расположить на центральной консоли или на приборной панели автомобиля Соболь. Это обеспечит легкий доступ и хороший обзор.
Перед установкой проверьте наличие достаточного пространства за панелью для размещения блока пульта и прокладки соединительных проводов.
Вырежьте отверстие в панели под пульт и аккуратно закрепите его, обеспечив плотную посадку без люфтов. Это повысит качество сборки и срок службы.
Подключение пульта управления отопителем
Подключите пульт управления к блоку отопителя в соответствии с инструкцией. Для соединений используйте кабель сечением не менее 0,35 мм2.
При подключении следите за цветовой маркировкой проводов. Неправильное подключение может привести к выходу пульта из строя.
Аккуратно разместите жгут проводов пульта, закрепив его пластиковыми стяжками. Это исключит раскачивание и перетирание проводов.
Правильно установленный пульт управления обеспечит удобство и комфорт при использовании автономного отопителя вашего Соболя.
Блоки под капотом
Блок предохранителей
Находится справа, около аккумулятора и состоит из плавких вставок.
Назначение
Автомобилей с ABS (БПР-4)
- 60А Световая цепь и плюсовая цепь генератора
- 40А АБС
- 25А АБС
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера
Автомобили без ABS (БПР-2)
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.
Блок с реле
Схема
Обозначение
| 1 | Главное реле |
| 2 | Реле электромагнитной муфты включения вентилятора системы охлаждения |
| 3 | Реле топливного насоса |
| 4 | Реле стартера |
Электро щиток
Старого образца
схема
Расшифровка
| 651.3747 | Реле стартера 651.3747 |
| Б116.3705 | Катушка зажигания Б116 |
| 1412-3733 | Блок управления ЭПХХ 1412.3733 |
| 13.3734-01 | Коммутатор транзисторный 13.3734-01 |
| 13.3702-01 | Регулятор напряжения 13.3702-01 |
| 1902.3741 | Клапан электромагнитный (1902.3741000) |
Нового образца
Подойдет для двигатель Chrysler 2,4 L DОНС
Схема
Назначение элементов
| 15 | Реле 85.3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | Блок управления МИКАС 11СR |
Специфика кабины
Полноприводный Соболь оснащён большими дверями, открываемыми без особого труда. При этом на передних стойках в кабине отсутствуют ручки, поэтому посадка на передние сиденья выполняется неудобно: водителю и пассажирам приходится запрыгивать в кабину. Часть установленных в салоне кресел имеет жёсткие крепления ремней безопасности. Вместимость пассажирской версии Соболя 4Х4 составляет семь человек.
Салон достаточно просторен и хорошо освещён. В передней части располагается один общий плафон, в задней — ещё два. Также имеется лампа в нише ступеней боковой сдвижной двери. Каждый из фонарей активируется собственным выключателем.
Панель приборов достаточно эргономична и визуально привлекательна. Многие автовладельцы хвалят кабину Соболя с полным приводом также за обзор посредством зеркал заднего вида и большое количество разнообразных ящичков и бардачков. На рулевом колесе расположены элементы управления магнитолой, электрическими стеклоподъёмниками и системой подогрева зеркал.
Водительское кресло привычно всем, кто хотя бы раз управлял любой автомашиной ГАЗ семейства Газель или Соболь. Руль предусматривает регулировку угла наклона, кресло также оснащено широким набором регулировок.
Почему плохо дует печка на газели
Просмотр полной версии : Слабо дует отопитель салона у меня была подобная проблема правда на 29.долго искал оказалось ослаб предохранитель! подогнул контакты и все наладилось!
Добавлено через 1 минуту 12 секунд еще фильтр салонный посмотри!
1. Фильтр салонный, если не стоит то наверняка листвы много. 2. Радиатор отопителя, забит или засорен. 3. Моторчик отопителя.
P.s. напруга в сети нормальная?
Всем доброго времени суток. Ездил все время по городу так что на малые расстояние и проблемы то не замечал тут поехал на 300км и вот оно: Застыл в машине. Печка стала дуть очень слабо хотя той зимой все было нормально. И воздуховоды то сами кипяток а напора воздуха из них нет так слабый ветерок на максимальной мощности. Стоит дополнительная эл. помпа. 406дв. Газ-3110 1998г. Подскажите в чем причина могут ли воздуховоды как то забится или это износ щёток? Подскажите в чем причина, а то скоро ехать назад и снова так мёрзнуть не охото.
скорее всего корпус отопителя забился листвой и поэтому стало плохо дуть
уровень тосола посмотри. морда то закрыта?
Ну конечно на морде стоит намордник. Так что даже по трассе вентилятор может срабатывать. За уровнем тосола стараюсь следить, перед выездом как раз долил до нормы. Воздушные пробки в радиаторе печки не создаются так как к печке поменяны местами патрубки впуск-выпуск и стоит доп. эл. помпа.
кто надоумил поменять?там стоит специальная перегородка что-бы циркуляция шла по всему радиатору, а не только в начале между трубками.
просто как то проблема была с воздушными пробками. вот и поменял. Но хуже греть не стало.
FreeMood пробовал менять полярность моторчика помогает или нет та же проблема
Да попробовал. Если хоть сколько то дует то значит полярность верна. Так как когда меняеншь то дуть совсем перестает.
Не по теме но всеже: Летом ну впринципе как и прошлой зимой слабо дул моторчик печки, фильтр снял, поставил сетку металлическую — стало порезвее, потом поменял моторчик от иномарки (просто приварил корпус мотора к тарелке, и на наждаке пазик снял, делал летом) вроде заметно получше стало, но хочется чтобы дуло равномерно и в право и в лево. Летом при включеном кондее это актуально (чтобы непростужаться). Как решить эту проблемму?
Ну для того чтобы создать равномерность распределения воздуха нужно следовать методу проб и ошибок. В общем нужно уменьшить сечение трубки где дует сильней с помощью сужения проходного отверстия. Турбиной воздуха будет подаваться тоже количесство а где дуло сильно будет проходить воздуха меньше так как сечение стало меньше. ему будет некуда деваться и он пойдёт в другую трубку и в нее будет подаваться большее кол-во воздуха. Но вот выбрать на сколько сделать сечение трубки меньше нужно устанавливать опытным путём. Ну это одно из решений. Может можно что то полегче придумать.
Добавлено через 4 минуты 59 секунд Да наврятли, печку надо снимать и разбирать, хотя если есть желание, потенциал, и книжка с камасутрой, то может и можно.
Просто что радиатор системы охлаждения что радиатор печки они одинаковы. Радиатор системы охлаждения если не мыть томашина со временем начинает хуже остывать а иногда и кипеть. Осн. радиатор то хоть сколько то промывается при движении когда идёт дождь. А радиатор печки к воде совсем доступа нет. Да и так как у меня волка 98г. Говорить о салонном фильтре совсем не стоит тогда о нем никто и подумать не мог. Так что вся грязь сразу в радиатор.
Добавлено через 5 минут 51 секунду Подскажите можно ли снять отопитель не снимая приборной панели?
Не знаю, может не по теме, но. . На праздники доезжал с таксистом, который посоветовал для любого авто: ставишь лампочку, обычную 12В, как дополнение к радиатору печки и она даёт дополнительное тепло(по его словам), хватающее на футболку в -30 за окном. Теперь моя мысль: если использовать куллер(вентилятор) от пк, он тоже 12В, такую беду можно сделать для любого места в салоне. Я хочу такое замутить на пассажиров, используя подрукавник (во сказал
Как проводить профилактику работы печки
До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.
На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока
Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.
Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.
Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.
Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин
Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.
Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.
Причины, почему не греет печка в Газель Бизнес. Почини сам
На новых машинах печка может отказать и через несколько недель.
Не греет печка в Газель Бизнес и по причинам, не связанным непосредственно с ее конструкцией. Например, при нарушении работы термостата, или при сбое в системе бортового питания.
Диагностика и ремонт
Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.
Без снятия торпеды, замене поддается только радиатор, т. к. к нему есть доступ через бардачок.
По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно насобирать ведро саморезов», пока снимешь переднюю панель.
Чтобы по возможности максимально оградить себя от этой трудоемкой операции, лучше в первую очередь проверить электрическую цепь подачи напряжения на печку. Питание на отопитель поступает через блок предохранителей и реле включения вентилятора.
Сначала проверяется целостность предохранителя, без подачи напряжения. После этого нужно проверить работоспособность реле. Известны случаи, когда реле должно плохое контактное соединение и постоянно отходило.
Нужно подать питание и пошевелить корпусом реле. Если чуда не произошло, и вентилятор не загудел, тогда необходима его замена.
Проверить электропривод заслонки можно на слух. При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.
В случае, когда вентилятор и электродвигатель заслонки функционирует, а с печки идет холодный воздух, нужно проверить радиатор отопителя на проходимость сот.

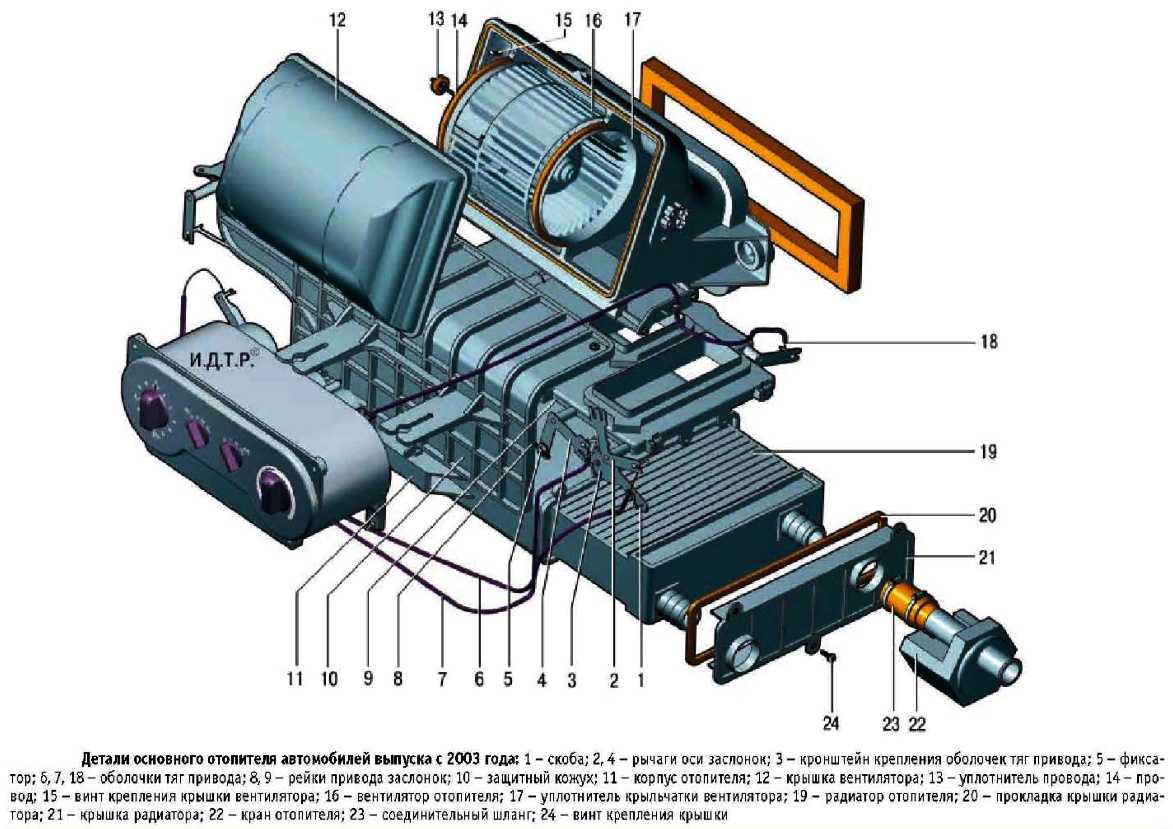

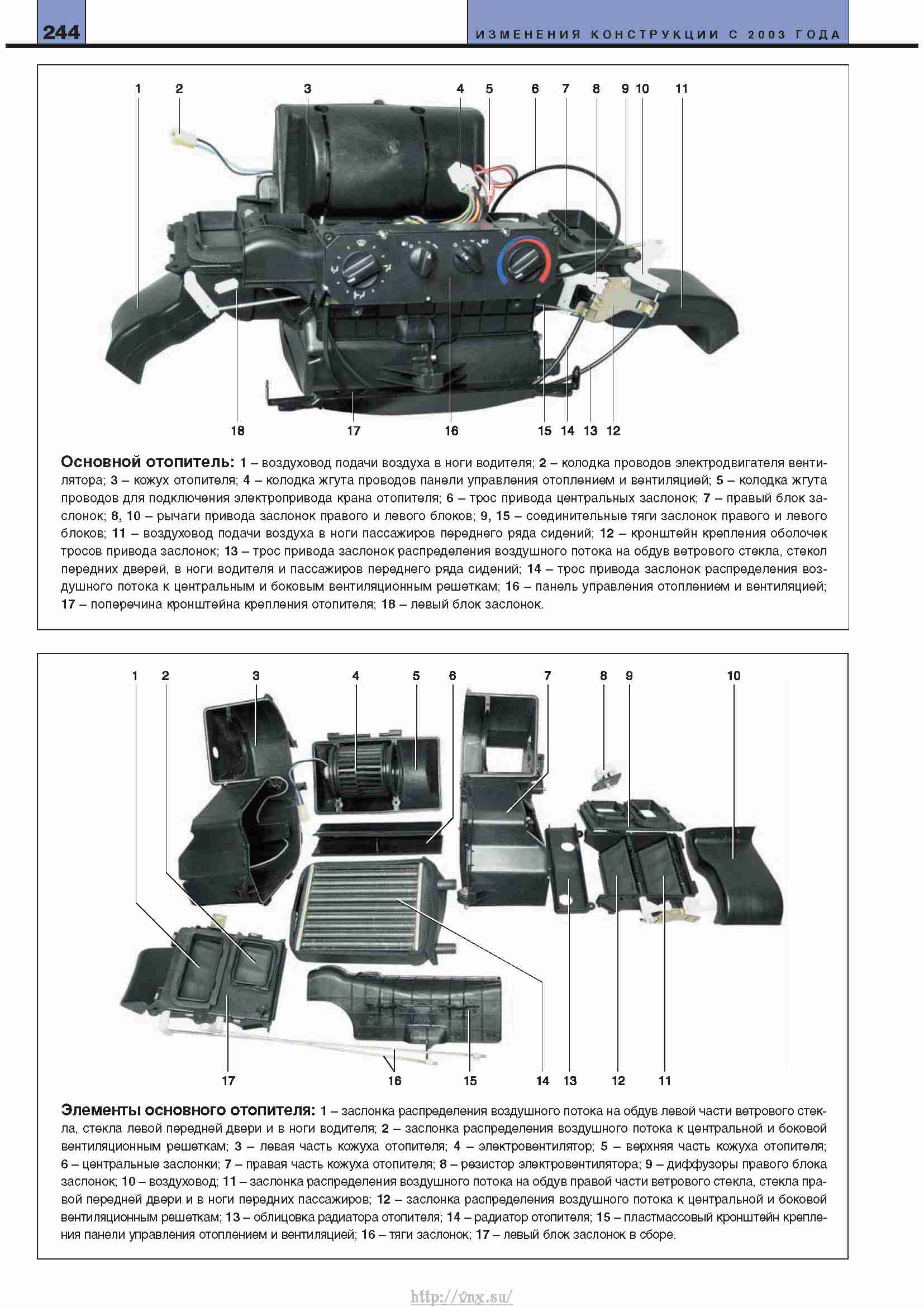

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме при помощи рычагов, так и при помощи кнопочного управления с панели приборов.
Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.
Поступление охладителя в радиатор отопителя контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электродвигатель привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.
Управление двигателем крана заслонки осуществляется в режиме автоматики и зависит от установленной температуры воздуха на выходе. В конструкции печи еще есть заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.
В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся с помощью системы тросов.

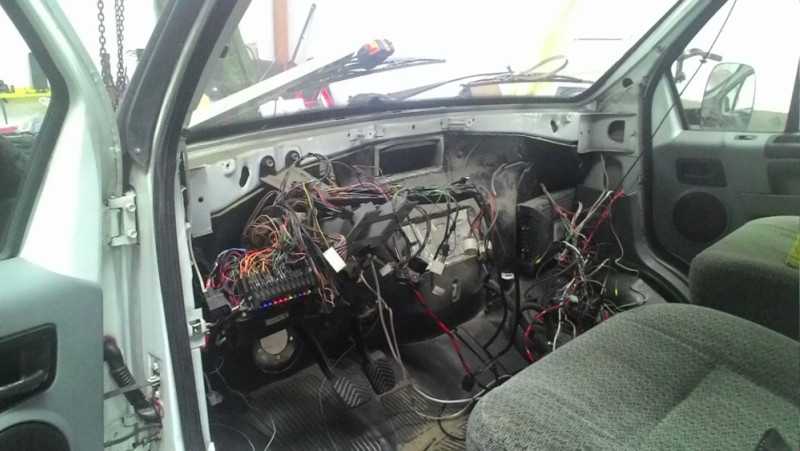

Разбираем панель приборов и снимаем верхний бардачок в Газель 2217
Регулятор оборотов печки находится на корпусе отопителя и охлаждается за счет работы вентилятора последнего. Располагается микросхема под центральным верхним бардачком, поэтому первым делом снимаем его. Понадобится открутить 8 болтов, по времени около 20 минут.
Откручиваем панель приборов и получаем доступ к воздуховоду. На нижней фотографии под правым отверстием для болта крепится воздуховод — снимаем его. Первый болт удерживающий пластиковую защиту блока можно открутить короткой крестовой отверткой сразу, а второй пока недоступен.
Чтобы открыть доступ ко второму саморезу придется немного поколхозить! Вырезаем две квадратных фигуры: одну для разъединения пластикового воздуховода и увеличения пространства, вторую для переподключения разъемов регулятора оборотов печки в Соболе.
После небольшого распила каркаса панели отсоединяем мешающий воздуховод в двух местах (панель приборов и рядом с печкой Газели) и заводим короб в бок — слегка деформируя пластик (в дальнейшем легко выпрямляется). Берем очень длинную крестовую отвертку и слегка смещая печку благодаря рычагу откручиваем саморез. После появления 1/3 самореза, достаточного для захвата плоскогубцами, продолжаем крутить плоскогубцами, а не отверткой.
Снять с крепления блок регулировки оборотов печки поможет маленькая трещетка с насадкой под крестовую отвертку. Плата снимается очень легко — за 2-3 минуты.
Часто задаваемые вопросы
1. Из чего состоит система отопления салона у Соболя Каминс 2.8?
Система отопления салона у Соболя Каминс 2.8 состоит из следующих основных компонентов:
- Нагревательный блок или теплообменник, который прогревает охлаждающую жидкость с помощью горячего охлаждающего растекателя, поступающего из двигателя.
- Вентилятор, который отводит горячий воздух от нагревательного блока и направляет его в салон автомобиля через воздуховоды и вентиляционные отверстия.
- Регулятор температуры, позволяющий водителю установить желаемую температуру в салоне.
- Воздуховоды и отверстия в салоне автомобиля, через которые распределяется горячий воздух и создается комфортная атмосфера.
2. Как работает система отопления салона у Соболя Каминс 2.8?
Работа системы отопления салона у Соболя Каминс 2.8 основана на принципе циркуляции горячего охлаждающего растекателя. Когда двигатель работает, охлаждающая жидкость прогревается и поступает в нагревательный блок или теплообменник. Затем вентилятор прогоняет воздух через нагревательный блок, нагревая его, и направляет горячий воздух в салон автомобиля. Регулятор температуры позволяет поддерживать комфортную температуру в салоне, регулируя пропускание охлаждающей жидкости через нагревательный блок.
3. Что делать, если система отопления салона не работает в Соболе Каминс 2.8?
Если система отопления салона не работает в Соболе Каминс 2.8, можно выполнить следующие проверки и действия:
- Проверьте уровень и состояние охлаждающей жидкости в радиаторе. Убедитесь, что уровень жидкости находится в пределах нормы, а жидкость чистая и не загрязнена.
- Проверьте работу вентилятора. Убедитесь, что вентилятор работает при включении отопителя и что его скорость регулируется.
- Проверьте прокладки и соединения системы отопления на наличие утечек. При необходимости замените поврежденные детали или прокладки.
- Проверьте работу регулятора температуры. Убедитесь, что регулятор температуры функционирует корректно и способен изменять пропускание охлаждающей жидкости.
Двигатель ЗМЗ-402 технические характеристики
| Двигатель ЗМЗ-402 | |
| Изготовитель | ЗМЗ |
| Годы выпуска | 1981-2006 |
| Модель | ЗМЗ-24, ЗМЗ-24Д |
| Модификации | ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С |
| Тип | бензиновый |
| Система питания | карбюратор К-151-С |
| Конфигурация | 4-х цилиндровый рядный продольный ДВС |
| Цилиндров | 4 |
| Клапанов | 8 |
| Порядок работы цилиндров | 1-2-4-3 |
| Охлаждение | жидкостное |
| Максимальная мощность | 100 л.с. 73,5 кВт (90 л.с.) при 4500 об/мин |
| Рабочий объём | 2,445 см3 |
| Максимальный крутящий момент | 182 (172)Н·м, при 2500 об/мин |
| Диаметр цилиндров | 92 мм. |
| Ход поршня | 92 мм |
| Степень сжатия | 8,2 |
| Клапанный механизм | OHV |
| Охлаждение | жидкостное |
| Материал блока цилиндров: | алюминиевый сплав |
| Материал ГБЦ | алюминиевый сплав |
| Общая масса агрегата | 181 кг. |
| Объём масла в двигателе | 6 л. |
| Расход масла на 1000 км. | до 100 г. |
| Рабочая температура | 90 o |
| Двигатель устанавливался на: | ГАЗ-2410 ГАЗ-3102 ГАЗ-31029 ГАЗ-3110 ГАЗ-31105 ГАЗ-2410 ГАЗ-Газель ГАЗ-Соболь |
Сайт гидры по материалам gidrator.com.
( 2 оценки, среднее 4 из 5 )
Как устранить проблемы обогрева на печках в Газели
При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.
Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.
Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:
- Загерметизировать любым изолирующим материалом дверные проёмы, щиток и прочие потенциально проблемные места в салоне. Можно воспользоваться даже шумоизоляцией. В результате тепло будет сохраняться лучше, а поступление холода, наоборот, сократится.
- Некоторым помогает замена входа и выхода в самой печке.
- Как вариант, можно заменить отопитель. От этого может повыситься эффективность работы всей системы.
- На практике доказано, что улучшить обогрев можно при помощи установки дополнительного радиатора вдобавок к штатному. Их можно расположить под общей крышкой и соединить трубками в одну систему.
Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.
Руководство по эксплуатации ГАЗ Соболь ГАЗ-2752, ГАЗ-27527, ГАЗ-2217, ГАЗ-22174, ГАЗ-22177, ГАЗ-22171, ГАЗ-221717, ГАЗ-2310, ГАЗ-23107.
Грузовые автомобили и автобусы ГАЗ Соболь предназначены для работы по дорогам с усовершенствованным покрытием, полноприводные автомобили – по дорогам всех технических категорий. В различных климатических условиях.
Семейство автомобилей ГАЗ Соболь, представленных в настоящем Руководстве, включает следующие модели:
Автомобили ГАЗ Соболь категории М2:
— Автобусы ГАЗ-22174 с колесной формулой 4х2 со средней крышей на 10 пассажирских мест. — Специализированные пассажирские транспортные средства ГАЗ-2217 с колесной формулой 4×2 и ГАЗ-22177 с колесной формулой 4×4 с низкой крышей на 6 или 10 пассажирских мест. — Специализированные пассажирские транспортные средства ГАЗ-22171 с колесной формулой 4×2 и ГАЗ-221717 с колесной формулой 4×4 со средней крышей на 6 или 10 пассажирских мест.
Автомобили ГАЗ Соболь категории N1:
— Автомобили ГАЗ-2310 с колесной формулой 4×2 и ГАЗ-23107 с колесной формулой 4×4 с трехместной кабиной и бортовой платформой. — Автомобиль ГАЗ-2752 с колесной формулой 4×2 и ГАЗ-27527 с колесной формулой 4×4 с цельнометаллическим кузовом с трех или семиместной кабиной.
ВВЕДЕНИЕ.
1. ПАСПОРТНЫЕ ДАННЫЕ.2. ВАШЕМУ ВНИМАНИЮ.3. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ.4. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ГАЗ СОБОЛЬ.5. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ ГАЗ СОБОЛЬ.6. ДВЕРИ, СИДЕНЬЯ И РЕМНИ БЕЗОПАСНОСТИ.7. ОБКАТКА НОВОГО АВТОМОБИЛЯ СОБОЛЬ.
8. ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ СОБОЛЬ.
8.1. Пуск двигателя. 8.2. Движение автомобиля. 8.3. Торможение и стоянка. 8.4. Буксирные приспособления. 8.5. Отопление, вентиляция и кондиционирование кабины (салона). 8.6. Приборы освещения и световой сигнализации. 8.7. Стеклоочиститель и стеклоомыватель. 8.8. Предохранители. 8.9. Система управления двигателем. 8.10. Генераторная установка. 8.11. Стартер. 8.12. Антиблокировочная система тормозов.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ГАЗ СОБОЛЬ.
9.1. Проверка уровня масла в картере двигателя. 9.2. Проверка уровня масла в коробке передач, в раздаточной коробке (для автомобилей Соболь с колесной формулой 4×4), в переднем (для автомобилей Соболь с колесной формулой 4×4) и в заднем мостах. 9.3. Проверка уровня охлаждающей жидкости. 9.4. Проверка уровня тормозной жидкости в бачке главного тормозного цилиндра. 9.5 Проверка уровня электролита в аккумуляторной батарее. 9.6. Проверка уровня масла в бачке системы гидроусилителя руля. 9.7. Натяжение ремней привода агрегатов. 9.8. Регулятор давления. 9.9. Свечи зажигания. 9.10. Уход за колесами и шинами. 9.11. Замена колес. 9.12. Уход за кабиной, кузовом. 9.13 Инструмент и принадлежности. 9.14. Виды технического обслуживания автомобиля. 9.15. Работы, выполняемые при техническом обслуживании. 9.15.1. Ежедневное техническое обслуживание (ЕО). 9.15.2. Периодическое техническое обслуживание (ТО). 9.15.3. Смазка автомобиля. 9.15.4. Карта смазки. 9.15.5. Зарубежные аналоги смазочных материалов и эксплуатационных жидкостей. 9.15.6. Топливо, применяемое на автомобиле Соболь.
10. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ АВТОМОБИЛЯ СОБОЛЬ.11. УТИЛИЗАЦИЯ.
12. ПРИЛОЖЕНИЯ.
12.1. Радиооборудование. 12.2. Установка каркаса тента на платформу автомобилей ГАЗ-2310 и ГАЗ-23107. 12.3. Заправочные объемы. 12.4. Лампы, применяемые на автомобиле Соболь. 12.5. Подшипники качения, применяемые на автомобиле Соболь. 12.6. Манжеты, применяемые на автомобиле Соболь. 12.7. Моменты затяжки ответственных резьбовых соединений. 12.8. Эксплуатационные материалы. 12.9. Перечень изделий, содержащих драгоценные металлы.
Руководство по эксплуатации Соболь ГАЗ-2752, ГАЗ-27527, ГАЗ-2217, ГАЗ-22174, ГАЗ-22177, ГАЗ-22171, ГАЗ-221717, ГАЗ-2310, ГАЗ-23107 — СКАЧАТЬ КНИГУ >>>

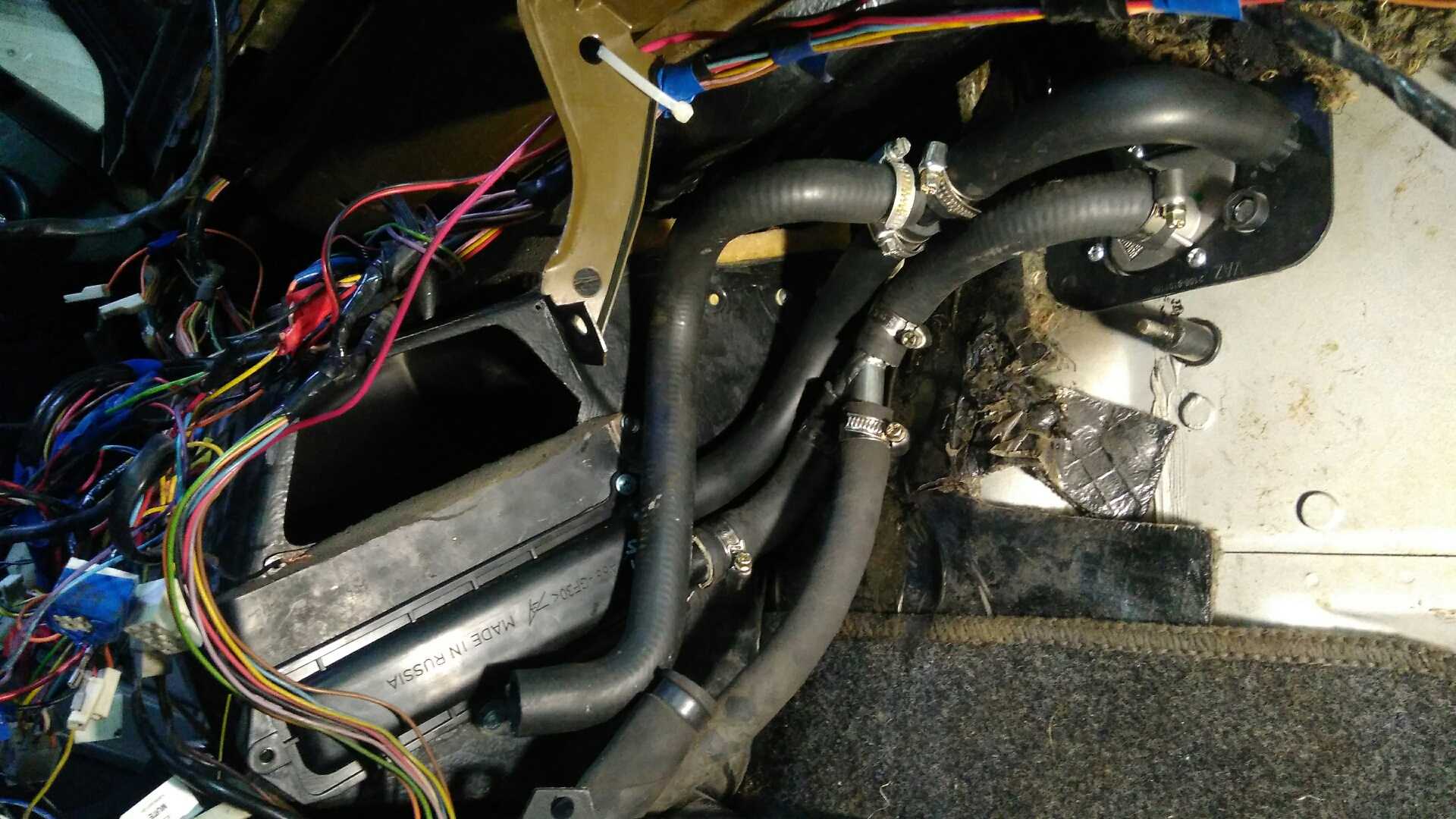

Система отопления Газель бизнес 4216: схема с фото

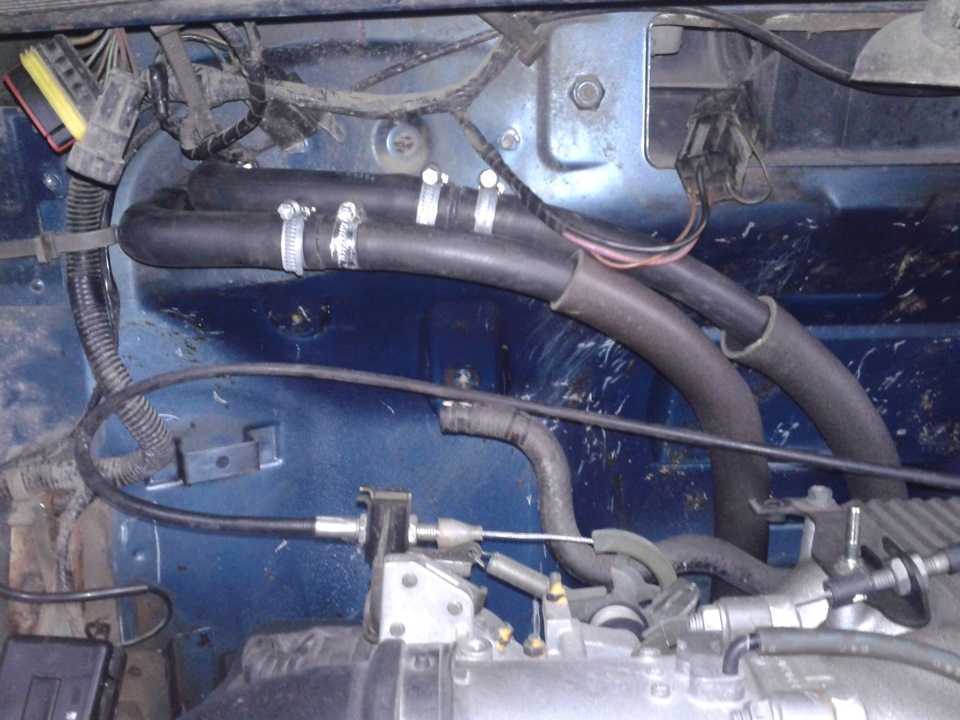

Схема движения охлаждающей жидкости представлена выше. В подкапотном пространстве ситуация выглядит следующим образом: Кран печки Газель Бизнес 4216 Код запчасти электронного краника печки для моторов УМЗ 4216 33070-81200020-01. Стоимость крана печки по состоянию на 2021 год составляет 1350 рублей. Для замены сломанной детали потребуется 15 — 20 минут, сливать антифриз не потребуется. Диагностика работоспособности крана печки проста. Между трубками располагаются гофрированные медные охлаждающие пластины.
Закреплен на боковой панели передка с помощью металлического хомута и нижнего поддерживающего кронштейна. В верхней части бачка имеются две трубки. Одна соединена шлангом с левым бачком радиатора, а другая — с термостатом. Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.
Эта муфта начинает некорректно работать, включения вентилятора не происходит. Естественно — перегрев мотора. Методы избавиться от перегрева: Установить медный радиатор. Медь лучше проводит тепло, охлаждается жидкость эффективнее. Заместо тосола заливать высококачественный антифриз. Одурачить привод вентилятора — сделать ручное включение из кабины. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.
Система охлаждения автомобиля В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить Тепло выделяется из-за сгорания топлива и от трущихся поверхностей
Система охлаждения имеет 2 контура небольшой и большой круг , их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться.
В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона. Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов.

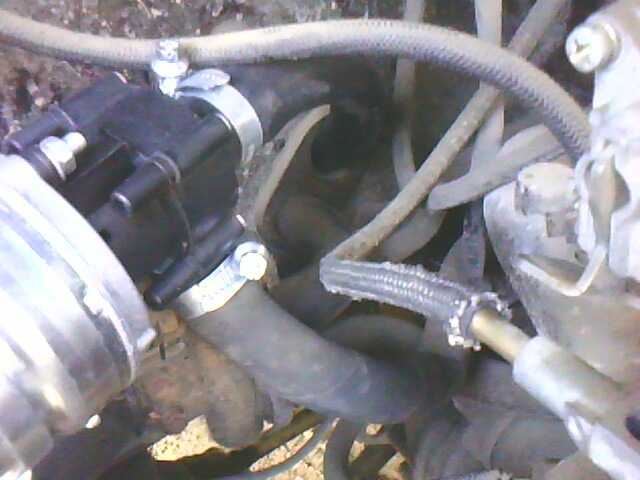

Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува. Изменение положения заслонок изменяет направления обдува в лицо, на ноги, на грудь, на стекло.
В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.
Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем.
Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.
Из-за конструкции ТЭНа его сложно диагностировать в случае выхода из строя его деталей. Проверка моторедукторов. Управление мотор-редукторами вентиляторов лобового стекла и дефлекторов может осуществляться без полного снятия панелей.
Достаточно снять его нижнюю часть. В этом случае контрольная лампа должна загореться. Если лампочка горит, а мотор-редуктор не работает, его необходимо заменить.
28774
Почему может не греть печка на Газели и что делать водителю
Отечественный автопром есть за что хватить и за что ругать. Преимуществ и недостатков у машин российского производства примерно одинаковое количество.
Среди коммерческих транспортных средств особое место занимает Газель. Как и любой другой автомобиль, Газель имеет склонность к возникновению тех или иных неисправностей. Но неоспоримым достоинством является то, что на такой машине практически все проблемы можно решить своими руками.
Перед наступлением холодов особенно важно проверить, как работает отопительная система, и сможет ли водитель получить необходимое количество тепла в салоне, запуская печку в период заморозков. Довольно часто случается так, что отопитель не греет, из воздуховодов плохо дует подогретый воздух, либо вовсе при уже хорошо прогретом моторе в салон поступает совершенно холодный забортный воздух
