Датчик фаз нива 21214 признаки неисправности

Что такое

Второе название устройства – датчик фаз, при этом оба имени блока можно использовать. Внешне деталь выглядит как пластиковый коробок сложной формы, подключенный к распредвалу.

Устройство

На Ниве нового образца устанавливается две разновидности датчиков, магнитный и основанный на принципе Холла.

Магнитный вариант при работе создает собственный заряд и посылает его на контроллер. Импульс указывает ЭБУ на положение клапанов и последний совершает дальнейшие действия.
Второй тип изготовлен с применением датчика Холла. Устройство получает питание от системы и создает переменное сопротивление, разница потенциалов и указывает на положение системы.

Принцип действия

Датчик подключается к шкиву распределительного вала напрямую. Для этого на нем присутствуют специальные крепления. На шкиве имеется небольшой выступ – шип. Элемент, проходя по кольцу датчика создает импульс, считываемый последним.

Дальше сигнал передается на ЭСУД, которая распределяет когда и куда нужно подать топливо, в каком цилиндре зажечь свечу.

Характеристика

В зависимости от конструкции запитывается от общей сети (для системы Холла) или автономно. Во время работы магнит создает напряжение импульса от 10 до 10,5 Вольта, чего достаточно для определения положения фазы.

Кислорода

Датчик кислорода Шевроле Нива называют еще лямбда-зондом, расположен он в системе выпуска отработанных газов на приемной трубке. Кислород который содержится в отработанных газах взаимодействует с ним создавая при этом разность потенциала на выходе. Изменяется он примерно от 0,1 до 0,9 В.Чтобы он нормально функционировал его температура должна быть не ниже 360 градусов.

https://www.youtube.com/watch?v=SqqIBAU8osQ

Характеристика датчика распределительного вала

Действие датчика распредвала опирается на контроль разности потенциалов носителей количества электричества, а его работа связана с другим анализатором положения коленвала. Датчик распредвала работает под действием силы Ампера, действующей на проводник с током в магнитном поле. Он с помощью магнита создает магнитное поле, которое меняется под действием специального металлического зубчика на колесе распредвала.

Что происходит, если датчик выходит из строя? Включается индикатор и устройство, регламентирующее подачу смеси бензина с воздухом, приостанавливает дозированное поступление и включается запасной режим. Вместо последовательной подачи на каждый цилиндр в соответствии с тактом его работы, топливо подается одновременно на все. Бензин используется неэкономно. В этом случае деталь неисправна и владельцу следует приобрести новый датчик.

У каждой машины, в зависимости от особенностей конструкции, модели мотора, его типа, датчик находится в разных местах. Если требуется его замена, следует хорошо изучить схему двигателя.

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Как проверить

Существует два способа.

Мультиметром.
Осциллографом.

Обе технологии имеют плюсы и минусы.

Нива Шевроле: как проверить датчик фаз мультиметром

Процедура выглядит следующим образом.

Открыть капот и найти ДПРВ.
Используя электросхему автомобиля определить выводы питания и подачи сигнала.
Подключить мультиметр к массе кузова и сигнальному выводу.
Включить зажигание автомобиля.
Если сенсор исправен, на дисплее тестера отразится цифра между 10 и 10,5 Вольта. В противном случае деталь подлежит замене.

Проверка датчика с помощью осциллографа

Более точный метод подразумевает использование специального оборудования. Специалисты рекомендуют использовать физический инструмент, не виртуальную программу на ноутбуке, что обосновано сомнительной точностью показаний подобной комбинации.Суть проверки заключается в подключении устройства к датчику и измерении фактических импульсов. В зависимости от модели сенсора и характеристик двигателя, данные на дисплее могут значительно отличаться.

Из недостатков можно подчеркнуть наличие опыта и знаний, как правильно пользоваться осциллографом.

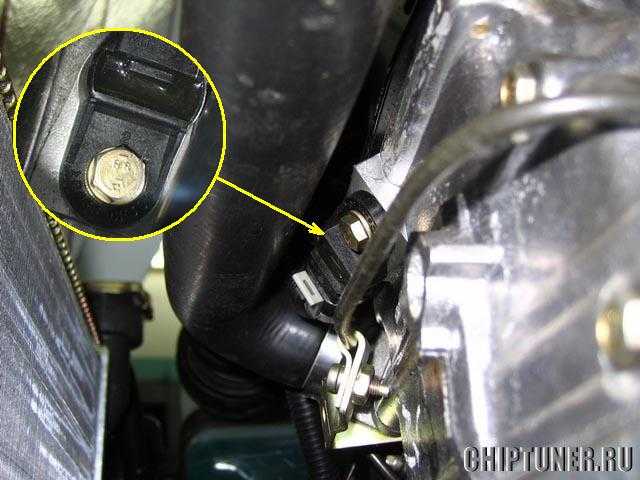

Расположение датчика распредвала в автомобиле

Также датчик может быть расположен и в задней части головки блока цилиндров.

Некоторые модели автомобилей могут иметь для этого специальный отсек под капотом, в котором и установлен этот датчик распредвала (например, в определенных моделях автомобилей, которые производит компания «General Motors»).

Кроме всего прочего, в некоторых автомобилях (в автомоделях) датчик распредвала может находится прямо внутри головки блока цилиндров.

При необходимости Вы можете заглянуть в руководство по эксплуатации вашего автомобиля, чтобы точнее узнать для себя, где именно расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то Вы сможете найти его в интернете или приобрести в автомагазине, где представлен большой выбор подобной авто-литературы.

Описание датчика распредвала на Niva Chevrolet

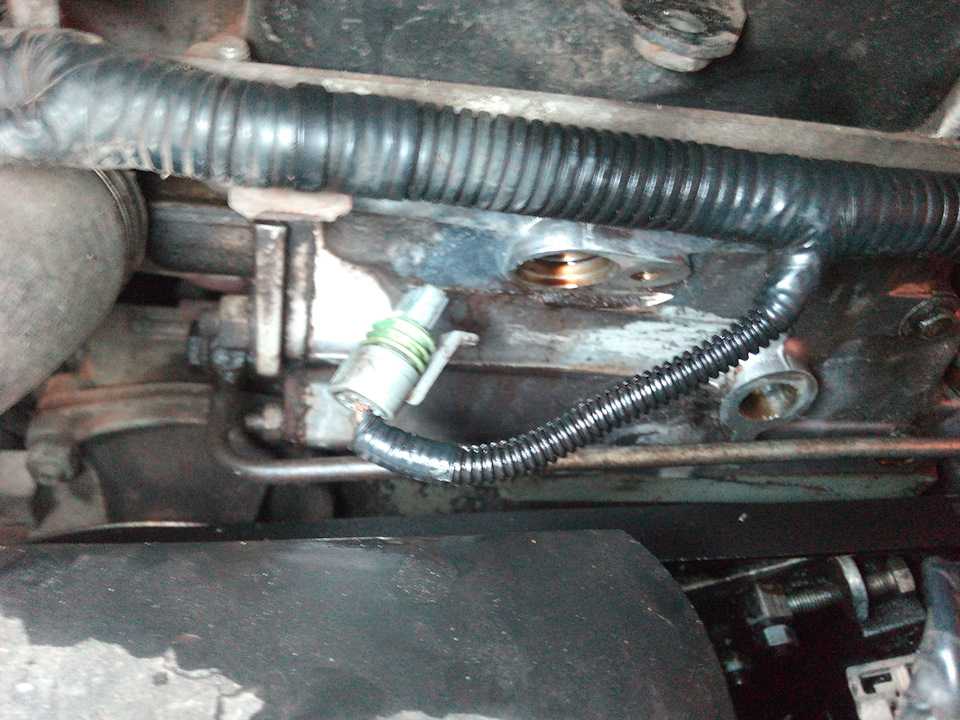

Где находится: в двигателях с бензиновой системой питания ДПРВ установлен на шкиве распределительного вала. В моторе с дизельной системой питания система управление несколько иначе. Где фиксируется верхнее и нижнее положение поршня в каждом цилиндре.

На двигателях с карбюраторной топливной системой роль ДПРВ исполняет трамблёр. В инжекторе конструкция иная, систему запаралелили, сделали попарный впрыск и зажигание.

В ходе систематической эксплуатации ДХ изнашивается, приходит в негодность. Процесс самостоятельной замены вовсе не сложный. Задача посильная для автолюбителя без навыков обслуживания технического средства.

Повторный перезапуск двигателя – первый признак неисправности ДХ (ДПРВ).

Чтобы определить какой цилиндр находится в такте электронный блок управления двигателем контролирует положение распредвала с помощью ДПРВ (СМР)

Данные от датчика крайне важны для настройки и дозировки топлива, искры в камере сгорания, форсунках. Датчик распредвала непосредственно влияет на расход топлива, динамику разгона, количество выбросов в выхлопных газах.

В автомобилях, Niva Chevrolet, в том числе, предустановлены магнитные и основанные на эффекте Холла датчики. Оба типа предназначены для считывания и передачи данных электронному блоку управления двигателем.

Последний, на основании анализа показателей корректирует подачу горючего, угол опережения зажигания, частоту прострела искры.

Магнитный контролер производит собственный переменный ток. Конструкция имеет два контакта;
Контролер на основе эффекта Холла имеет один контакт, запитан от стороннего источника.

Нестабильная работа мотора на холостых оборотах;
После остановки двигатель запускается повторно;
Увеличенный расход горючего;
Снижение мощности;
Пассивная динамика разгона;
На приборной панели индикаторы системная ошибка (см. фото);
Коробка передач может быть заблокирована в одном положении до момента полной остановки, выключения зажигания. Действие однократное или циклическое;
Машина двигается рывками;
Максимальная скорость автомобиля ограничена 65 – 85 км /час;
Периодически двигатель глохнет;
Осечки при включении зажигания;
Невозможность повторного запуска двигателя.

Частые причины преждевременного износа контролера:

Естественный фактор вследствие длительной эксплуатации;
Механическое повреждение корпуса контролера;
Обрыв электрической цепи;
Короткое замыкание контактов;
Обрыв датчика вследствие удара, аварии;
Неисправности электронного блока управления двигателем.

Automega 150097810	От 800
JP group 1191400200	От 800
EPS 1953071	От 800
Delphi SS10814	От 800
Meyle 3148000038	От 800

Тестирование двухпроводного датчика распредвала

Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение».

Попросите помощника повернуть ключ зажигания без запуска двигателя.

Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то значит датчик распредвала полностью неисправен.

Попросите вашего помощника запустить двигатель.

Прислоните один контакт мультиметра к одному проводу датчика распредвала, а другой контакт измерительного оборудования подсоедините ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.

Скорости

Работы производятся на смотровой яме. Перед проведением демонтажа необходимо отключить аккумулятор.

Датчик располагается на задней крышке раздатки. Перед тем как снять его, необходимо отлючить клеммы. Они удерживаются пластиковым фиксатором.

Затем, при помощи гаечного ключа устройство вывинчивается из посадочного места.

Если устройство прочно «прикипело», запрещается использовать излишнее усилие, лучше обработать резьбу смазкой типа WD-40.

Перед установкой нового устройство следует внимательно изучить его состояние. На датчике места сборки и контактная группа должна быть тщательно залита лаком для препятствия проникновения воды. Иначе устройство может в скором времени выйти из строя.

Датчик скорости Шевроле Нива помогает точно определить с какой скоростью двигается автомобиль. Полученная информация передается на спидометр. Также помимо этого выполняет такие функции как:

Контролирует расход топлива
Выводит информацию на приборную панель
В автомобилях с автоматом входит в систему которая отвечает за управление двигателем.

Если по каким либо причинам он выходит из строя, то дальнейшие движение становится затруднительным. Причинами поломки может быть загрязнение или окисление. В случае если прибор перестал работать в первую очередь нужно проверить нет ли следующих проблем:

Окислились контакты
Произошел обрыв электрической проводки
Разрушилась изоляция проводов
Имеются механические повреждения

Датчик фаз — ДФ

Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска. Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска. А на моторах с непосредственным впрыском он должен происходить строго в один такт.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
Попросите человека в машине запустить двигатель.
Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
Другой человек должен включить зажигание, не запуская мотор.
Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
Помощник должен запустить двигатель.
Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Замена датчика распределительного вала Шнивы

Чтобы заменить ДПРВ достаточно выполнить ряд действий.

Загнать машину на ровную поверхность и отключить питание от аккумулятора.
Найти на моторе датчик и отключить его от бортовой сети. Если этому мешают сторонние детали – потребуется их демонтировать.
Дальше, используя ключ №10, выкрутить крепежный болт и вынуть чувствительный элемент из гнезда.
Установка нового датчика выполняется в обратной последовательности.

Чтобы поменять деталь достаточно 30 минут свободного времени.

Стоимость детали у официального дилера будет не менее 1500 рублей за одну единицу. Если покупать аналог на рынке ценник колеблется в пределах от 700 до 1200.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

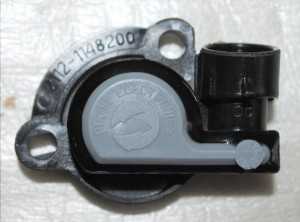

Датчик положения дроссельной заслонки – ДПДЗ.

Функция этого датчика состоит в предоставлении информации для мозга данных о положении педали газа и степени открытия заслонки . ДПДЗ содержит в себе электромеханические части, то бишь потенциометр. А это значит что через некоторое время он изнашивается и датчик умирает. На просторах России существует около 10 фирм, производящих этот датчик

Но я хочу обратить внимание читателя, на так называемый бесконтактный (индуктивный) ДПДЗ. Делает его одна фирма, которая раньше была «почтовым ящиком»

Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен. На фото именно он и представлен.

Симптомы неисправного ДПКВ на Niva Legend

Неисправность датчика коленвала на Niva Legend и Niva Travel может проявляться следующим образом:

двигатель не запускается;
мотор автомобиля работает с перебоями;
автомобиль глохнет на ходу (преимущественно на горячую);

Также контроллер может выдавать ошибку по работе ДПКВ, к примеру, Р0336. Как правило, большинство проблем с датчиком происходят именно на горячую. Симптомы можно легко спутать с поломкой топливного насоса. Поэтому, прежде, чем менять датчик, убедитесь, что бензонасос на Ниве исправен!

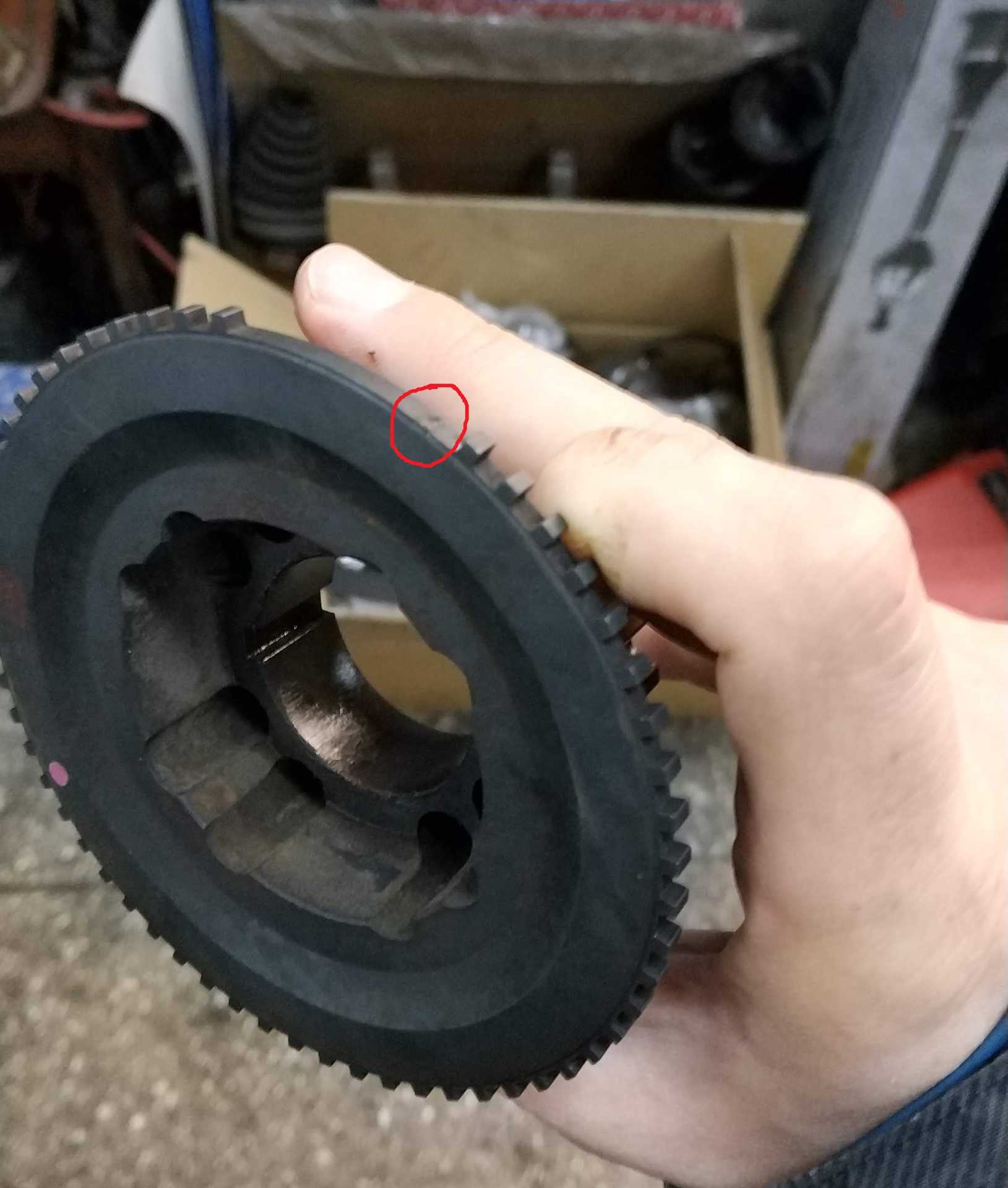

Причиной ошибок по ДПКВ может быть и сломанный зуб синхронизации. Поэтому перед проверкой датчика убедитесь в визуальной целостности шкива коленвала.

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле Chevrolet Niva

Наиболее часто встречающиеся причины отказа регулятора холостого хода (РХХ) 21203 – 1148300 на автомобиле Chevrolet Niva -2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации.

Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».

Сбои в работе регулятором холостого хода (РХХ) 21203 – 1148300 выявить сложно, потому что датчик холостого хода на Chevrolet Niva – 2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации является исполнительным устройством, не охвачен общей системой контроля, и при неполадках в его работе не сигнализирует индикаторная лампочка «Сheck-Еngine».

Но по некоторым характерным симптомам можно предположить о неисправности именно датчика холостого хода, например:

— нестабильные обороты на холостом ходу;

— при установке рычага КПП в нейтральное положение двигатель непроизвольно останавливается;

— заметно снижаются обороты на холостом ходу, когда включаются другие устройства (печка, фары);

— непроизвольное повышение или снижение оборотов независимо от режима работы двигателя;

— когда запускается холодный двигатель, возникают трудности с выходом на повышенные обороты.

Существует несколько способов проверки датчика холостого хода на Chevrolet Niva – 2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации.

Рассмотрим некоторые из них.

Проверка идущего на регулятор напряжения.

— Ставим автомобиль на ручник или устанавливаем противооткатники, чтобы он не покатился;

— Отключаем датчик от колодки проводов;

— Проверяем наличие напряжения обычным вольтметром: минусовой щуп — на двигатель, плюсовой — на выводы соединительной колодки, провода А и D.

— Включаем зажигание и анализируем получаемые измерения. Рабочее напряжение должно быть не менее 12 В. Если меньше, то возможна проблема с зарядом аккумулятора.

— В случае отсутствия напряжения (обрыв цепи), проверяем электронный блок управления и всю цепь.

— Измерение сопротивления цепи. Поочередно анализируем выводы А и B, C и D — исправный датчик выдаст 53 Ома.

— Замеряем Омы в парах В и С, А и D — сопротивление при правильной работе РХХ будет бесконечно велико.

Датчик холостого хода 21203 – 1148300 Вы можете приобрести у нас !

Вам, так же будет полезна информация: Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля Chevrolet Niva -2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации?

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

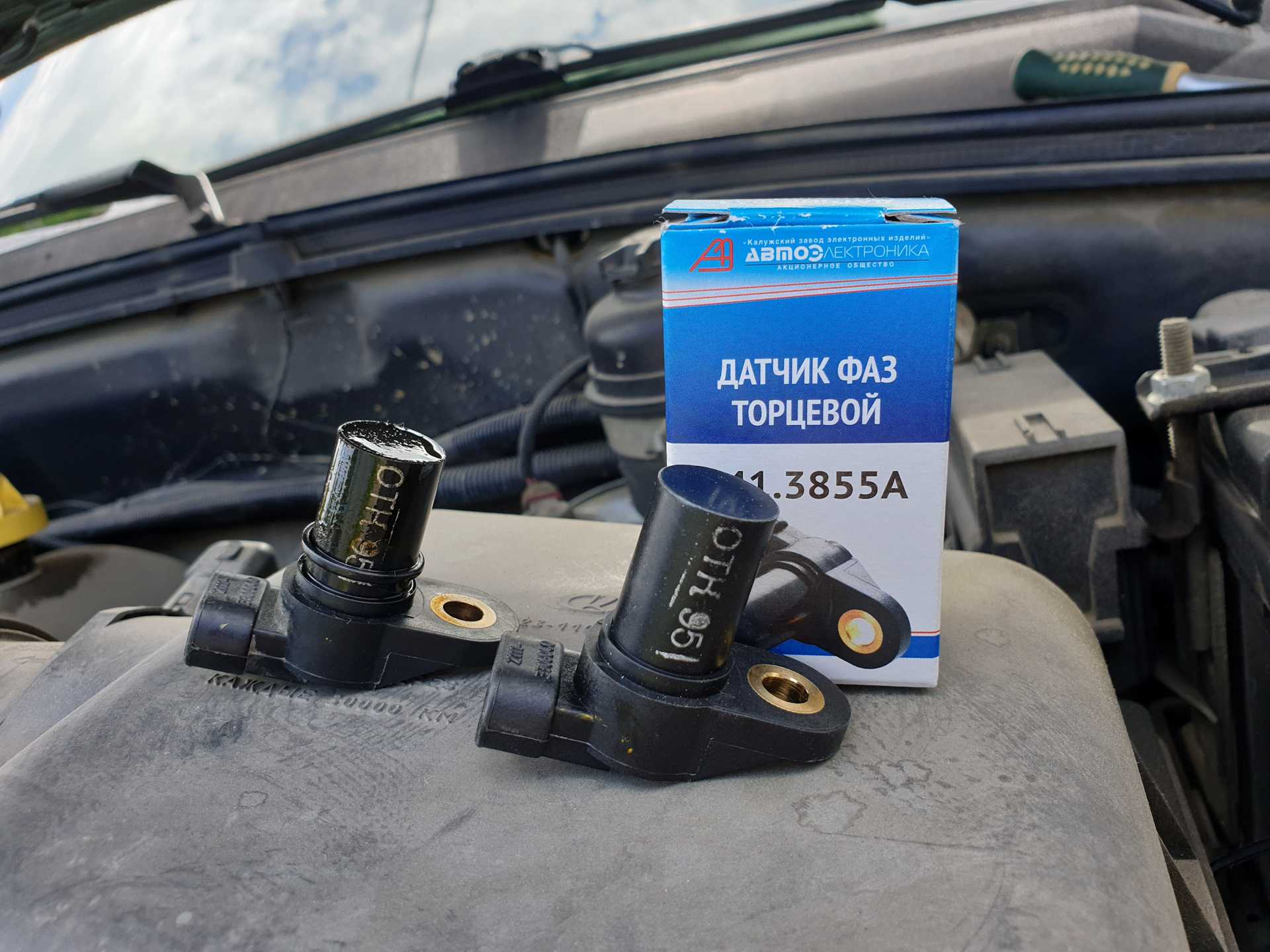

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

Перед заменой следует проверить проводку, сделать это можно при помощи осциллографа, или любого другого тестирующего прибора. Если нет нарушений в подаче электричества, значит поломка, связанна именно с этим узлом. Нарушение проводки приводит к тому, что датчик перестает видеть распредвал.

Отсоединяем минусовую клемму от АКБ
Снимаем декоративный кожух, чтобы получить доступ к нужному нам элементу
Отжимаем колодку, и отсоединяем ее от датчика
Откручиваем болт, который крепит деталь к блоку цилиндров
Вынимаем деталь из имеющегося отверстия в головке блока
Меняем на новый элемент, проделывая все действия в обратном порядке

Рекомендуется каждые пять лет производить замену, даже если он исправен. Работа по замене занимает примерно двадцать минуть, все будет зависеть от того какие у вас технические навыки.
