Актуаторы задних дверей для ВАЗ Приора: особенности работы и ремонта

Актуаторы задних дверей — это устройства, которые отвечают за закрывание и открытие дверей автомобиля. В ВАЗ Приора такие устройства устанавливаются на всех моделях. Они обеспечивают быстрое и надежное функционирование дверей, а также увеличивают удобство использования автомобиля.

Основное назначение актуаторов задних дверей — это обеспечение автоматического открывания и закрывания дверей. Однако, в некоторых случаях, они могут выдавать ошибки или просто перестать работать. В таких случаях, необходимо осуществить ремонт.

Ремонт актуаторов можно осуществить самостоятельно. Для этого необходимо разобрать дверь и обнаружить неисправный участок. Чаще всего проблема заключается в сбое электромотора или разрыве проводов соединения мотора с блоком управления. При обнаружении неисправности, необходимо заменить неисправные детали.

Важно отметить, что ремонт актуаторов задних дверей не является сложным процессом и может быть осуществлён даже без опыта или профессиональных навыков. Для этого может потребоваться лишь некоторый инструмент и запчасти для замены

В случае если необходим доступ к технической документации по устройству, можно обратиться за помощью к профессионалам в автомастерских.

• Актуаторы задних дверей — важная деталь автомобиля, которая отвечает за комфортность использования автомобиля.
• Ремонт актуаторов задних дверей можно осуществить самостоятельно, с помощью некоторого инструмента и запчастей для замены.
• При необходимости, можно обратиться за помощью к профессионалам в автомастерских.

Самые простые причины

Почему центральный замок не открывает и не закрывает двери? Для ответа на этот вопрос иногда достаточно заглянуть в блок предохранителей. Система центрального замка динамичная. Различные замыкания и прочие подобные нарушения не редкость. Поэтому предохранители перегорают довольно часто. Не забудьте проверить состояние блока сигнализации. На некоторых моделях там также предусмотрены предохранители. Если хоть один из них неисправен, центральный замок работать не будет. Иногда можно сталкиваться с такой ситуацией.

Вот вы выходите утром, жмете кнопочку открытия дверей, и ничего не происходит. Скорее всего вы забыли включенными электроприборы в автомобиле. Это привело к полному разряду аккумулятора. Чтобы убедиться в этом, откройте автомобиль ключом. И включите зажигание. Оно наверняка не включится, или сразу потухнет, при попытке завода двигателя. Остается только зарядить батарею. Если все-таки мотор завелся, то следует искать причину дальше.

Следующим этапом проверяются все фишки и соединения имеющие отношение к сигналке и центральному замку. Даже небольшое отхождение контакта может привести к этой отказу системы. Не забывайте, что одна из фишек расположена в двери. Поэтому вам придется снять с дверей обшивку. Только перед этим проверьте состояние провода идущего к дверному моторчику. Жгут обычно располагают в районе нижней петли. Провода часто ломаются, особенно в зимнее время. В таком случае опять же центральный замок не сработает.

практическое руководство

Правая и левая передние двери автомобиля аналогичны по конструкции. Работы показаны на передней левой двери. Все оборудование правой передней двери снимают и устанавливают аналогично. При снятии обивки велика вероятность повреждения держателей. Поэтому рекомендуем заранее приобрести запасные держатели (8 шт.).

Ограничитель снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Во избежание повреждения двери не распахивайте ее после снятия ограничителя.

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Легкими ударами молотка через выколотку выбиваем вверх осевой штифт тяги ограничителя.

3. Торцовым ключом на 10 мм отворачиваем два болта крепления ограничителя открывания двери.

4. Извлекаем ограничитель из двери.

Установка

Устанавливаем ограничитель от­крывания двери в обратной после­довательности и смазываем его пла­стичной смазкой.

Стекло снимаем при ремонте две­ри (рихтовка, покраска).

1. Отсоединяем кронштейн стекла двери от стеклоподъемника. Опускаем стекло до упора.

2. Извлекаем нижний край верхнего уплотнителя стекла из рамки двери.

Для демонтажа стекла верхний уплотнитель можно не снимать.

3. Через отверстие в панели двери шлицевой отверткой сдвигаем нижнюю кромку внутреннего уплотнителя стекла (выводя ее из зацепления)

и снимаем внутренний уплотни­тель с двери.

4. Аналогично снимаем нижний наружный уплотнитель стекла.

5. Извлекаем стекло из двери с наружной стороны рамки.

Для снятия с двери верхнего уплот­нителя стекла, торцовым ключом отворачиваем болт крепления на­правляющей стекла.

Извлекаем уплотнитель из двери вместе с направляющей.

Устанавливаем стекло в обратной последовательности.

Стеклоподъемник снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Снимаем с обивки выключатель и подсоединяем его к колодке жгута проводов. Включив зажигание, опускаем стекло двери до уровня, позволяющего отвернуть два болта крепления кронштейна стекла к направляющей стеклоподъемника.

3. Разъединяем колодку проводов мотор-редуктора стеклоподъемника от колодки жгута проводов двери.

4. Торцовым ключом на 10 мм отворачиваем два болта крепления кронштейна стекла к направляющей стеклоподъемника.

5. Рукой перемещаем стекло до упора вверх и фиксируем его в верхнем положении малярным скотчем или деревянными клиньями, вставленными между уплотнителем и стеклом.

6. Торцовым ключом с глубоким на 10 мм отворачиваем три гайки крепления привода стеклоподъемника.

7. Опускаем стекло по направля­ющим, выводим из отверстия в па­нели двери верхнюю шпильку на­правляющей стеклоподъемника. Поднимаем стекло и извлекаем стеклоподъемник из двери.

Устанавливаем стеклоподъемник в обратной последовательности.

Замок снимаем для его замены, а также при ремонте двери (рихтовка, покраска).

Замок двери состоит из внутренней и наружной части. При неисправ­ности наружной части ее можно заменить, не снимая обивку двери.

1. Снимаем обивку двери и удаляем полиэтиленовую пленку.

2. Отсоединяем колодку проводов мотор-редуктора замка от колодки жгута провод

3. Извлекаем провода мотор-редуктора из хомута.

4. Шлицевой отверткой отсоединяем пластмассовые наконечники тяг выключателя (личинки) замка 1 и наружной ручки замка 2 от рычагов замка.

5. Ключом TORX Т40 отворачиваем два винта крепления замка.

6. Снимаем наружную часть замка.

Устраняем проблему

Даже кратковременная потеря питания микросхемы внутри брелока может привести к нарушениям синхронизации в работе целостного блока центрального замка. Здесь потребуется новая прошивка пульта дистанционного управления. Это требует вмешательства специалистов и специальный обучающий ключ. С другой стороны, можно попытаться решить проблему своими силами.

Что можно сделать на месте

Восстановить синхронизацию можно следующим образом:

• включить зажигание с помощью ключа, который требует восстановления;
• выждать хотя бы 6 секунд;
• выключить зажигание после того, как иммобилайзер перестанет мигать.

Через 10 секунд этим же ключом завести автомобиль. Показателем решения проблемы будет потухший индикатор иммобилайзера.

Если при сбоях в работе ЦЗ брелок исправный, то можно попробовать заменить предохранитель системы, ослабить винт на брелоке.

При различных ситуациях важно выбрать правильное решение проблемы:

1. Авто не закрывается на морозе. В таких случаях можно с помощью фена прогреть, просушить замок, смазать его неагрессивными проникающими составами типа WD-40. В некоторых случаях нужно разобрать механизм, заменить изношенные детали.
2. Невозможно закрыть автомобиль. Это может быть из-за провисания дверей, смещения замка после ДТП. Здесь требуется механическая регулировка при помощи болтов.
3. Дверь не закрывается до конца. Данная проблема может возникнуть из-за зависания замка, нарушения геометрии петель, стойки. При таких обстоятельствах можно выровнять деформации, установить нужные зазоры, прочистить и смазать замок.

Особенности ремонта электрозамка

Здесь может потребоваться замена реле, катушки, шестеренки актуатора, восстановление отдельного контакта или ремонт электрической проводки. Если место обрыва обнаружить не удалось, то нужно проверить концевой выключатель.

Кроме того, следует проверить соленоиды, поскольку данные элементы могут выходить из строя из-за резких перепадов температур и повышенной влажности.

Особенности ремонта пневмозамка

Здесь основным источником проблемы является зачастую компрессор или его клеммы. Для решения проблемы нужно разобрать блок устройства, зачистить все контакты.

Если такие процедуры не помогают, то нужно полностью проверить магистраль, подходящую к двери автомобиля.  При выявлении повреждений требуется замена трубок. При выходе из строя мембраны нужно менять весь замок.
Ставим электрозамок на багажник и лючок бензобака на Ладу
В современных реалиях вероятность несанкционированного доступа к автомобилю значительно возрастает. Зачастую злоумышленники проникают внутрь салона, забирая магнитолы, деньги, документы. Кроме того,…

Таким образом, причин потери функциональности центрального замка может быть достаточно много

Здесь важно разобраться в каждом конкретном случае, принять адекватные меры по устранению поломок

Снятие и установка замка передней двери Ваз 2170 Приора

Можно попробовать следующий вариант. Вы приобрели новый автомобиль Лада Приора. Закройте окна и двери в нем, затем нужно закрыть, к примеру, заднюю правую либо левую дверцу (не имеет значения, захлопнется дверь туго либо с первого раза не закроется). Далее нужно открыть любую дверцу либо приспустить автостекло на двери (любой) и можно хлопнуть. Дверь должна закрыться значительно легче, поскольку воздух, захватывающий дверь во время закрывания, проникает в сало автомобиля. При наглухо запертых дверях поток нагоняемого воздуха не может никуда деться (вдобавок новый уплотнитель). Так, дверца как будто отбрасывает назад, словно ей что-то препятствует закрыться. Между тем у Лады Приора, равно как у зарубежных машин, предусмотрена система выхлопа воздуха. Последний нагоняется при закрытии двери.

Порой в замке повреждается личинка, и тогда приходится ее менять. На Ладе Приора личинки меняют в редком случае, поскольку основная масса автовладельцев почти никогда не прибегает к закрыванию двери механическим методом. Преимущественно хозяева Приор используют штатный брелок, блокирующий и/или разблокирующий дверной замок. Однако не исключены ситуации, когда брелок не срабатывает, водитель его потерял и др. В подобном случае владелец Лады Приора вынужден пользоваться личинкой в дверце. Если эта деталь вышла из строя, для проведения замены понадобятся:

• плоскогубцы либо длинногубцы;
• отвертка, имеющая плоское лезвие;
• собственная новая личинка и ключи.

Распространенные проблемы и модернизация

Наиболее часто встречающиеся проблемы, связанные с сервоприводом:

• Режим Drive не включается с первого раза.
• Рывки при переключении передач. Сложность выявления этой проблемы заключается в том, что блок управления сцеплением адаптируется под манеру вождения, и тяжело уловить разницу в поведении авто.
• Перегрев дисков сцепления. Выявить эту проблему проще всего – появляется соответствующая индикация (в т. ч. часто сопровождающаяся звуковой) на приборной панели (зачастую шестерни красного цвета), чувствуется специфический запах пригоревшего сцепления, зависание коробки в режиме «N».

Если при считывании сканером была выявлена ошибка Р0810, не рекомендуется выполнять самостоятельную инициализацию блока управления. Неверные действия могут привести к полной перезагрузке ЭБУ, и вместе с ошибкой пропадут и первоначальные настройки коробки передач. Это, в свою очередь, может повлечь более серьезные последствия. Поэтому лучше в таком случае обратиться в специализированный сервис, чтобы не усугубить проблемы и удорожание ремонта.

К чему может привести сброс первоначальных настроек:

• Быстрый износ сцепления, так как новые параметры не будут учитывать компенсацию уже имеющего износ диска. Он не будет полностью дожиматься.
• Увеличение вероятности появления отклонений, связанных с MMT. Скорость перемещения диска будет недопустимо низкой, как следствие − ошибка P
• Частичный или полный выход их строя блока управления. Результат – машина будет ехать с рывками либо перестанет ехать вовсе.

Как работает центральный замок Приоры.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону действия антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании или размыкании электрических контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие или закрытие дверей. Кроме этого происходит активация или снятие охранной сигнализации.

Центральный замок Приоры работает так же при неактивном иммобелайзере. В этом случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же возможно дистанционно, нажатием кнопок на ключе. Кроме этого имеется два режима при разблокировке дверей. Она может происходить одновременно на всех дверях или ступенчато. При однократном нажатии на кнопку или повороте ключа открывается водительская дверь. Если в течение 5 секунд повторно нажать на кнопку или повернуть ключ, то разблокируются пассажирские двери. Переключение между режимами производится одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Подтверждением о переходе служит один или два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Почему ЦЗ не срабатывает

Довольно часто возникает ситуация, когда центральный замок не получается открыть с ключа или брелоком. Как правило, проблема здесь исключительно из-за неисправности реле либо же обусловлена повреждением проводки.

Если ключ нормально открывает ЦЗ, но брелок нет, то, скорее всего, в последнем просто разрядилась батарейка или его кнопка нуждается в чистке. Опытные специалисты отмечают, что в их практике отказы приемника или передатчика сигнала случались крайне редко. Проверить можно просто – достаточно использовать запасной пульт или же вставить в имеющийся новый питающий элемент.

Невозможность открыть с ключа обусловлена неправильной работой активатора. Это устройство располагается непосредственно в водительской двери, и именно оно отвечает за распределение сигнала по запирающему механизму. Прежде всего, в таком случае проверяют:

• проводку;
• предохранители;
• клеммы.

Чтобы осмотреть активатор, понадобится снять с упомянутой ранее двери обшивку.

Устройство

Самое слабое место запирающей системы Приоры – микропереключатель. Сам по себе электропакет, используемый на рассматриваемой модели, является достаточно сложным прибором. В его ведении пребывает получение команды владельца – отпереть или же запереть дверь. Получив определенный сигнал, он активирует те или иные электрические сети питающие привод. При этом распоряжение электропакет может воспринимать сразу по двум путям:

В первом случае, уловив приказ на закрытие, иммобилайзер производит отключение сигнализации и запитывает электропривод блокиратора замка, замыкая или же, наоборот, размыкая контактные группы микропереключателя.

Для чего все устроено таким образом? Все просто, ведь команда в данной ситуации может быть получена не только от брелока, но и с переключателя, если автовладелец воспользовался ключом. Это позволяет иммобилайзеру при активированной охранной сигнализации после обнаружения поднятого блокиратора немедленно начать действовать по тревожному протоколу.

Так вот, самая большая проблема Приоры – это попадание воды внутрь дверцы. В итоге контактные группы микропереключателя достаточно быстро окисляются и обрастают ярь медянкой, похожей на мох. Объем рабочей поверхности существенно увеличивается и происходит слипание контактов. Кроме того, окислы имеют достаточно хорошую проводимость. В итоге проходящее напряжение воспринимается как приказ на отпирание или запирание дверей.

Избавиться от такой неисправности удается только после замены блокиратора, или непосредственно микропереключателя.

Другие наиболее часто случающиеся неприятности и пути их устранения описываются ниже.

Снятие внутреннего замка, цилиндрового механизма замка и наружной ручки передней двери

Работу проводим при замене замка, его цилиндрового механизма и наружной ручки двери. Снимаем обивку передней двери (см. «Снятие обивки передней двери»).

Шлицевой отверткой отсоединяем тягу от цилиндрового механизма замка.

Шлицевой отверткой поддеваем вверх скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка вместе с резиновым уплотнительным кольцом. Отсоединяем тягу замка от наружной ручки двери.

Головкой «на 10», отворачиваем две гайки крепления наружной ручки двери…

…и снимаем ручку.

Шлицевой отверткой расстегиваем хомут крепления жгута проводов электропривода блокировки замка.

Нажав на фиксатор… …разъединяем колодки жгутов проводов электропривода блокировки замка.

Крестообразной отверткой отворачиваем три винта крепления основания внутренней ручки…

…и винт крепления внутреннего замка. Снимаем наружный замок (см. «Снятие наружного замка двери»).

Вынимаем внутренний замок передней двери с тягами и электроприводом блокировки замка через технологический проем внутренней панели двери.

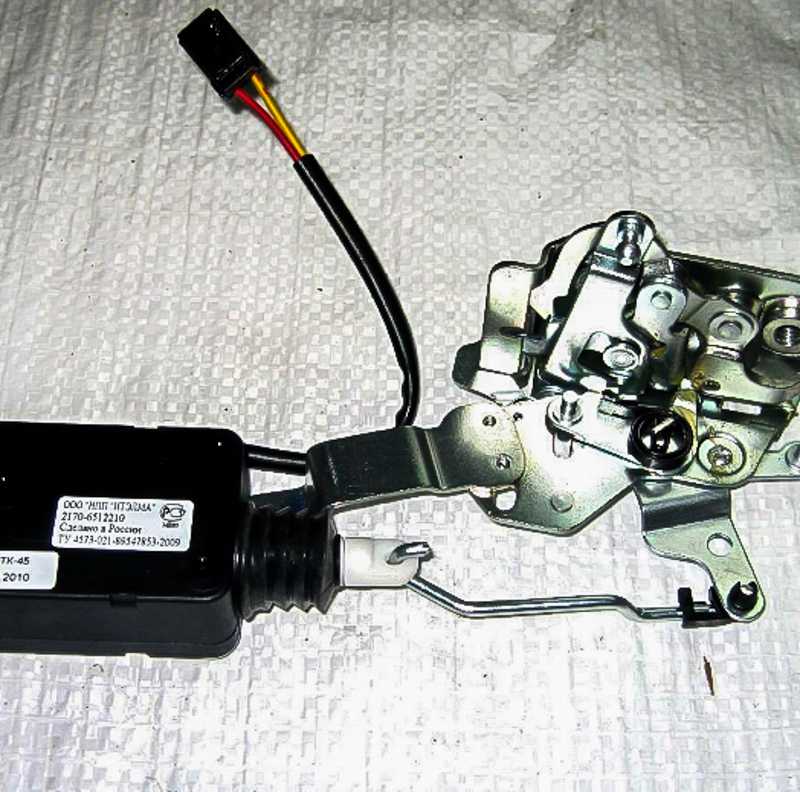

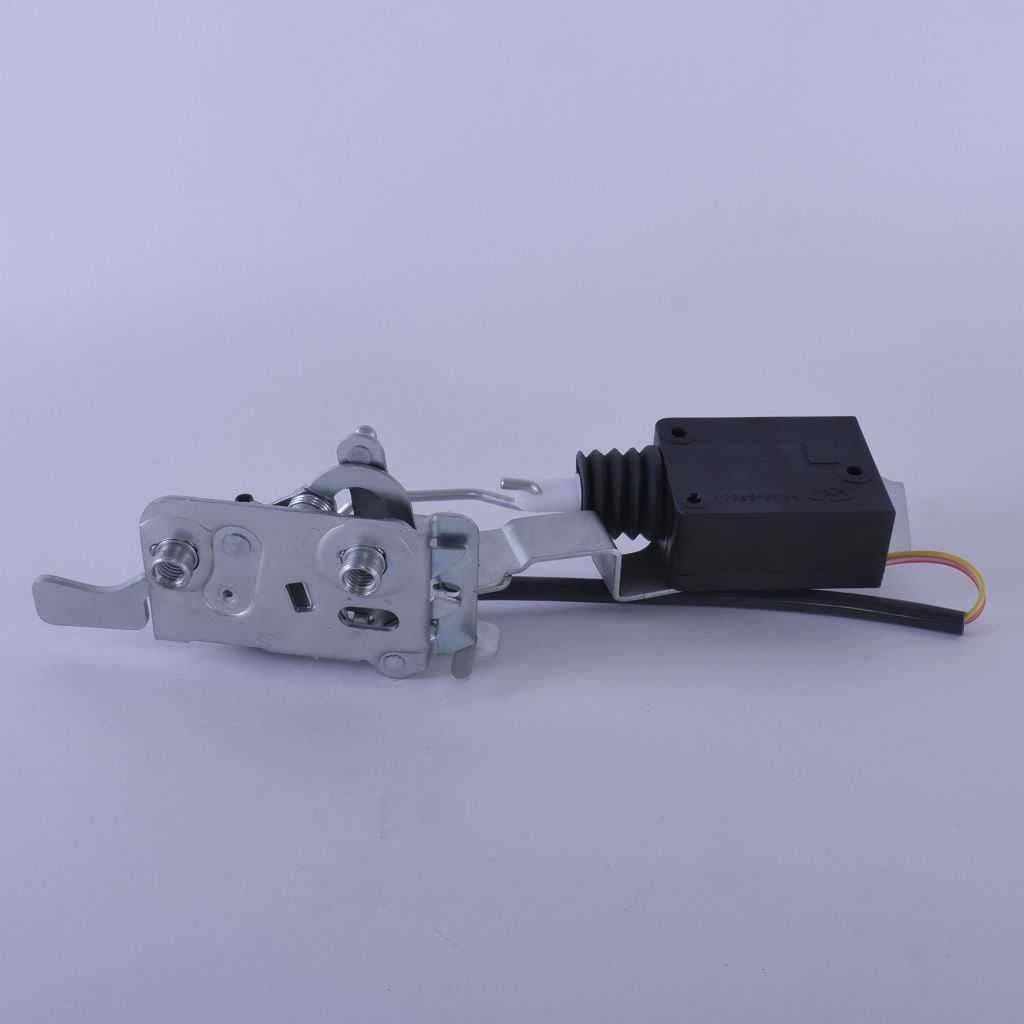

Замок передней двери с электроприводом блокировки, наружной и внутренней ручками двери

Шлицевой отверткой отсоединяем наконечник тяги наружной ручки от рычага замка.

Таким же способом отсоединяем тягу цилиндрового механизма замка.

Шлицевой отверткой разжимаем пружинную скобу, фиксирующую тягу внутренней ручки…

…и снимаем скобу. Под скобой находится пружинная шайба, снимаем ее, а затем и тягу.

Шлицевой отверткой отжимаем пластмассовый фиксатор тяги кнопки блокировки замка, поворачивая фиксатор вокруг своей оси.

Таким же способом снимаем тягу электропривода блокировки замка.

Крестообразной отверткой отворачиваем два самореза крепления электропривода к кронштейну замка и снимаем электропривод.

Вынимаем тягу из отверстия штока электропривода блокировки замка.

Механизм внутреннего замка передней двери Установку внутреннего замка двери, цилиндрового механизма замка и наружной ручки двери проводим в обратной последовательности.

Перед установкой обивки двери проверяем работоспособность механизма замка двери. В случае некорректной работы наружной ручки двери или цилиндрового механизма замка следует провести регулировку длины тяги путем вращения пластмассового наконечника тяги.

Снятие и установка замка задней двери Лада Приора

• Замок, тяги привода и ручки задней двери
• 1 – тяга наружной ручки
• 2 – наружная ручка
• 3 – промежуточная тяга блокировки замка
• 4 – промежуточный рычаг блокировки замка
• 5 – тяга кнопки блокировки замка
• 6 – внутренняя ручка
• 7 – тяга внутренней ручки
• 8 – внутренний замок
• 9 – наружный замок
• 10 – накладка наружного замка

Замок, тяги привода и ручки задней двери.

Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием, пассатижи.

• 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи лада приора.
• 2. Замена замка задней двери. Рассказ владельца Лада Приора › замена электропривода замка двери, кручу в. Порядок снятия и установки стеклоподъемника лада приора, руководство по замене и регулировки замка двери на приоре, ремонт стеклоподъемника. Снимите обивку задней двери ваз 2170 (см. «Снятие и установка обивки задней двери»).

3. Сожмите фиксатор колодки…

4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.

5. Перестал работать доводчик замка на двери авто. Приора из десятки замена. Открутите три винта крепления внутренней ручки.

6. Отведите ручку от внутренней панели двери лада приора.

Как проводится замена личинки замка двери в Приоре

Личинка замка достается для замены либо ремонта двери (покраска, рихтовка).

1. В первую очередь понадобится произвести следующую манипуляцию: извлечь обшивку дверцы.
2. Затем с внутренней стороны нужно аккуратно крестовой отверткой поддеть тягу, что направлена к личинке. Сейчас личинка прикреплена только с помощью единственной металлической скобы, поддевающей и вынимающейся плоскогубцами.
3. После этого необходимо достать личинку (в сборе) с другой стороны.
4. Впору заняться монтажом новой личинки. Ее нужно поставить на то же место и прицепить на прежний участок тягу блокирования замка дверцы. Необходимо учесть, что во время замены одной личинки впору использовать другой ключ. Последним удастся открыть дверь без помощи брелока вручную.

Поломка личинки замка в автомобиле в большинстве своем не случается внезапно. Главным фактором, приведшим к повреждению, считается продолжительное неиспользование замка из-за наличия пульта. Вследствие такого простоя сам замок начинает ржаветь и окисляться, или же, наоборот, автовладелец использует замок регулярно, и, как каждая запчасть автомобиля, он подвергается износу. К тому же может произойти поломка некоторых деталей

Важно периодически проверять замок на работоспособность, ведь это вовсе не долгая и тем более не сложная манипуляция. Однако такая проявленная забота в определенной ситуации поможем вам сэкономить и деньги, и драгоценное время. Бывают такие моменты, когда у автомобилиста другие планы или нет нужных навыков, в таком случае не стоит взламывать дверь или разбивать стекло

Тогда есть смысл обратиться к специалистам, которые быстро и качественно откроют ваше авто без повреждений и восстановят работу замка

Бывают такие моменты, когда у автомобилиста другие планы или нет нужных навыков, в таком случае не стоит взламывать дверь или разбивать стекло. Тогда есть смысл обратиться к специалистам, которые быстро и качественно откроют ваше авто без повреждений и восстановят работу замка.

Особенности

В отличие от других моделей, сходящих с конвейера Волжского автозавода, у Приоры нет на центральном замке отдельного управляющего блока. Его функции выполняет единый контроллер электропакета. Помимо этого узла, в установленную на производстве систему защиты автомобиля включен также иммобилайзер типа АПС-6. Благодаря этому автовладельцу не требуется монтировать на свою машину добавочную охранную систему.

В реальности причин неисправности ЦЗ существует достаточно много. Нередко проблемы возникают из-за:

• контроллера;
• ключей;
• иммобилайзера;
• блокировки водительской дверцы;
• обрыва проводки;
• замыкания ее на массу авто и пр.

Если возникает та или другая проблема, следует обратить внимание на стеклоподъемники, а также на регулировку зеркал. Если и они не функционируют, то, вероятнее всего, отказ произошел из-за неисправности сигнальной проводки отходящей от 5 контакта модуля шоферской двери или от 5-го вывода клеммы ХЗ, питающей сам контроллер

Также довольно часто отказ центрального замка обусловлен неисправностью самого иммобилайзера, ведь оба эти элемента взаимосвязаны.

Ниже описываются наиболее часто случающиеся поломки с ЦЗ в Приоре и пути их устранения.
