Схемы подключения магнитолы Nakamichi
В настоящей статье будут рассмотрены схемы подключения и распиновки японских магнитол марок Fujitsu Ten, Eclipse и Nakamichi. Данные магнитолы устанавливались как на автомобили японских марок, поставляемых официально в Россию и СНГ, так и на машинах, производимых японскими автопроизводителями для внутреннего пользования (так называемые JDM). Которые успешно и в больших количествах завозят к нам в данный момент во Владивосток и которые так же успешно распространятся по всей России в ближайшее время. Таким образом, схемы распиновки и подключения японских магнитол будут как никогда востребованны. Данная статья будет так же обновляться по мере получения новых схем подключения и распиновки магнитол как вышеуказанных, так и других моделей японских магнитол. Так же предлагаем вам ознакомиться с нашим Сборником различных схем автомагнитол разных производителей
Схемы подключения магнитолы Fujitsu Ten
Распиновка магнитолы Fujitsu Ten поставляемых Toyota
Распиновка магнитолы Fujitsu Ten для Toyota филиппинского производства
Распиновка магнитолы Fujitsu Ten для Subaru
Распиновка магнитолы Fujitsu Ten — общая схема распиновки на стареньких моделях
Схемы подключения магнитолы Eclipse
Распиновка магнитолы Eclipse — avn-110-mrc
Распиновка магнитолы Eclipse — avn-133, ucnv-884, Eclipse на Toyota
Распиновка магнитолы Eclipse — avn-5503dm, avn-119-mre и аналогичные
Распиновка магнитолы Eclipse — avn-4404d и аналогичные (на русском языке)

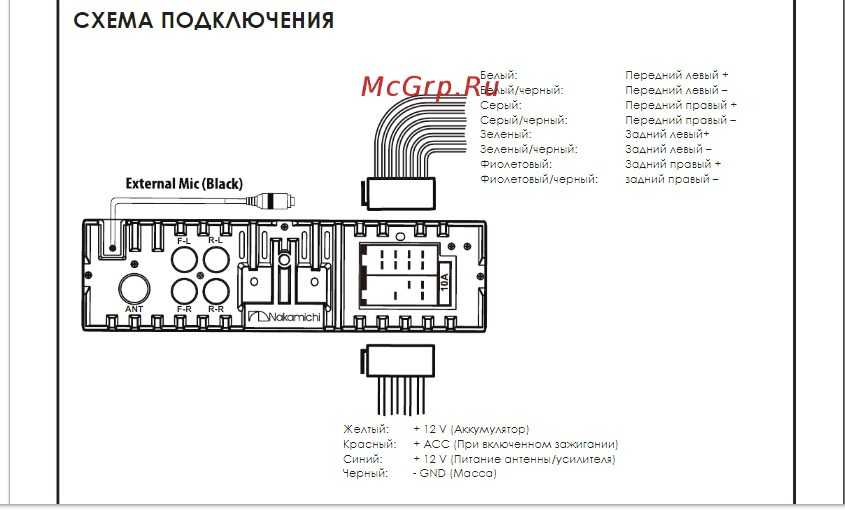

Схемы подключения магнитолы Nakamichi
Распиновка магнитолы Nakamichi cd40z, cd35z и магнитол марки с аналогичными разъемами
Распиновка магнитолы Nakamichi na99i-mf-31и магнитол марки с аналогичными разъемами
Распиновка магнитолы Nakamichi nq610br и магнитол марки с аналогичными разъемами
Магнитолы японских производителей аудиотехники всегда отличались великолепной надежностью и большим, современным функционалом и магнитолы марок Fujitsu Ten, Eclipse и Nakamichi не являются исключением. Схемы распиновки и подключения японских магнитол всегда были логичны и последовательны. В них не составит труда разобраться даже человеку, мало знакомому с автоэлектрикой. Конечно, схемы распиновки, представленные в статье подходят для ограниченного количества моделей японских магнитол. Но мы надеемся, что со временем нам удастся собрать огромную коллекцию схем распиновко различных производителей автомагнитол. Поэтому, если у вас есть, чем дополнить данную статью, напишите об этом автору статьи (ссылка на автора находится в самом низу). Мы будем вам очень благодарны за любое дополнение к данной, или какой-либо другой статье на нашем сайте.

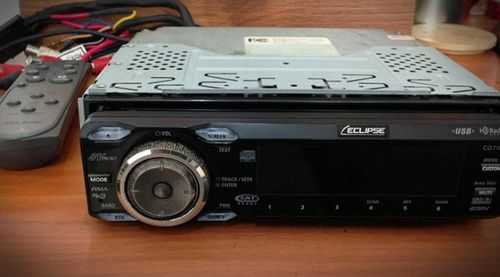

Эклипс cd3100
Магнитола Эклипс cd3100 достаточно известная модель на российском рынке. Данная модель пользуется популярностью у автолюбителей в связи надежностью и лояльным ценником. Магнитола Эклипс cd3100 отличается оригинальным внешним видом, дело в том, что верхние и нижние грани у магнитолы слегка скошены и это предает аппарату интересный внешний вид. Управление осуществляется так называемым крестиком, который исполнен как качающийся диск.
Все достаточно удобно, но дело в том, что при езде по нашим дорогам, на кочках порой, не произвольно происходит нажатия центра диска, что приводит к отключению режима. Управление магнитолой возможна как с пульта дистанционного управления, так и с кнопок на руле, правда у некоторых автомобилистов касаемо пульта есть нарекание в плане слишком высоко размещенных кнопок, что затрудняет их поиск не визуальным путем.
Эклипс cd3100
У данного девайса нет выхода AUX, и поэтому придется покупать специальный переходник, для работы с Айпод есть специальный блок интерфейса. Управлять звуком нам позволит эквалайзер, имеющий трех полосный диапазон, заводские настройки предусматривают три стандартных установки звучания и одну пользовательскую установку, то есть вы сами можете, настроить и сохранить нужное вам звучание. Радио тюнер настроен на американскую сетку, но в настройках можно выбрать другие регионы Австралию и Азию.
К минусам можно отнести отсутствие RDS, хотя есть часы с двенадцати часовой настройкой. Магнитола Эклипс cd3100 читает музыку всех форматов, кроме формата AAC, данная модель просто не предназначена для чтения этого формата. Остальные форматы такие как CD,MP3и WMA магнитола воспроизводит достаточно качественно. Что можно сказать о звуке, нас средних частотах магнитола звучит очень насыщенно, нижние и верхние частоты сдержанны и аккуратны.
cd3100
В общем, звук вызывает в целом хорошие впечатление, и если не быть закоренелым меломаном, то вас вполне устроит звучание данной модели. Можно еще добавить так же что магнитола Эклипс cd3100 имеет мягкую успокаивающую подсветку, которая не режет глаз и не раздражает. Верхнюю панель лучше не снимать так как, снимается она легко, а вот при возврате ее на место могут возникнуть сложности. Так же стоит отметить, что монохромный дисплей данной модели при дневном свете выглядит очень блеклым, ему явно недостает яркости.
Распиновка стандартного евроразъема
Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.
Стандарты 1din и 2din
Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.
Магнитолы с европейским 1din самые распространенные.
При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.
| № 1 | — |
| № 2 | — |
| № 3 | — |
| № 4 | Постоянное питание |
| № 5 | Питание антенны |
| № 6 | Подсветка |
| № 7 | Зажигание |
| № 8 | Масса |
Производители в Японии, США и некоторые китайские применяют стандарт 2din.
Верхний силовой разъем А
Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.
Типы подключения
- Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
- Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.
Функциональное назначение выходов ресивера
| ANT | Разъем применяется, если в автомобиле имеется выдвижная антенна |
| Remote | Возможно подключение несколько динамиков |
| Illumination | Позволяет менять интенсивность свечения устройства |
| Mute | Регулировка звука |
| А4 | Включение/выключение |
Распиновка ISO-разъема магнитолы
| А 4 | Цв. желтый | Аккумулятор + Питание |
| А 5 | Цв. синий | Антенна. |
| А 6 | Цв. оранжевый | Подсветка |
| А 7 | Цв. красный | Зажигание, 12В. При отключении сброс параметров к заводским. |
| А 8 | Цв. черный | Акустика |
Нижний акустический разъем В
Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.
Правила подключения колонок по цветовой маркировке проводов
| Цв. белый | Левая передняя |
| Цв. серый | Правая передняя |
| Цв. зеленый | Левая задняя |
| Цв. фиолетовый | Правая задняя |

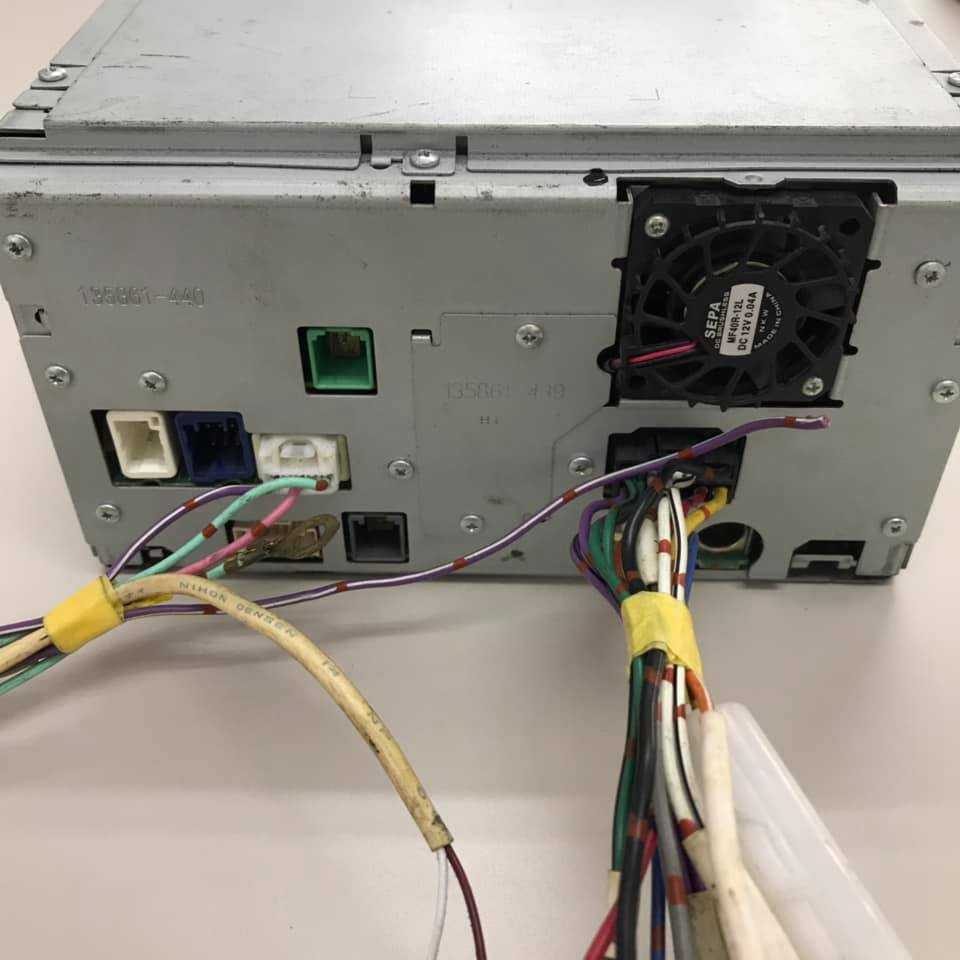

Помогите разобраться со штатной eclipse avn550hd
Технические характеристики, установка, . короче, все о звуке и видео в автомобиле
Помогите разобраться со штатной eclipse avn550hd
Вобщем купил машину с Японии, в ней стоит штатная eclipse avn550hd, есть ли для нее диск, чтобы русифицировать (или хотя бы на английский ее перевести), ну или в крайнем случае хотя бы мануал на русском или английском, а то гугл уже весь прочитал, толку — ноль.
Идентичная проблема . Что делал?
ничего, вот думаю пофотать менюшки, да в гугле попереводить, пока пользуюсь только как mp3-проигрывателем
После некоторой эйфории от покупки машины решил озадачиться звуком, а именно головой. С Японии машина пришла с комбайном Eclipse AVN557HD (Навигация, жесткий диск, CD, DVD, возможность подключения камеры заднего вида и передней камеры).С навигацией решил не морочиться, т.к. в нее невозможно загрузить что-то другое.Решил полностью озадачиться что и как можно проиграть, т.к. каждый раз записывать mp3 файлы на CD болванку и при этом каждый раз конвертить файлы под доступный битрейт уж как-то в тягость. Битрейт больше 192Кбит/с почему-то не берет и пишет при чтении диска «неподдерживаемый формат», тем более уже продолжительное время лежал без дела mp3-плеер.Как раз выдался 1 выходной и решил что надо делать. Заранее были куплены:— кабель jack 3.5 / 2 RCA— кабель звуковой. Использовался в компьютере для подключения аудио от CD-привода— RCA-коннектор или проще разъем под колокольчик
После осмотра картинок про фирменный кабель kw-1265 (цена с доставкой в Киргизию в районе 25$ и ожиданием около 1-1,5 месяца) было выяснено, что AUX подключается к магнитоле на нижний левый разъем белого цвета 24pin (выделен красным цветом).На самой фишке которая вставляется в разъем все пронумеровано.
Распиновка:20 — масса AUX18 — левый канал19 — правый канал
Снимаем переднюю консоль, поддев предварительно отверткой нижний край накладки (там клипсы не страшно). Снимаем магнитофон, выкрутив 4 шурупа. Вытаскиваем с отмеченного разъема фишку и берем аудио-кабель который использовался в старых CD-приводах, снимаются на концах черные разъемы и остаются только ламели, которые с некоторым усилием вставляются в фишку при помощи шила с указанной выше распиновкой. После этого кабель подсоединяется к RCA-коннекторам и выводятся в бардачок или любое другое удобное место. После этого используем кабель jack 3,5 / 2RCA и подключаем к mp3 -плееру.Проверяем всё чтобы работало. Собираем обратно.
В итоге имеем возможность подключить сотку, mp3-плеер и слушать любимые мелодии, а также еще и радио.

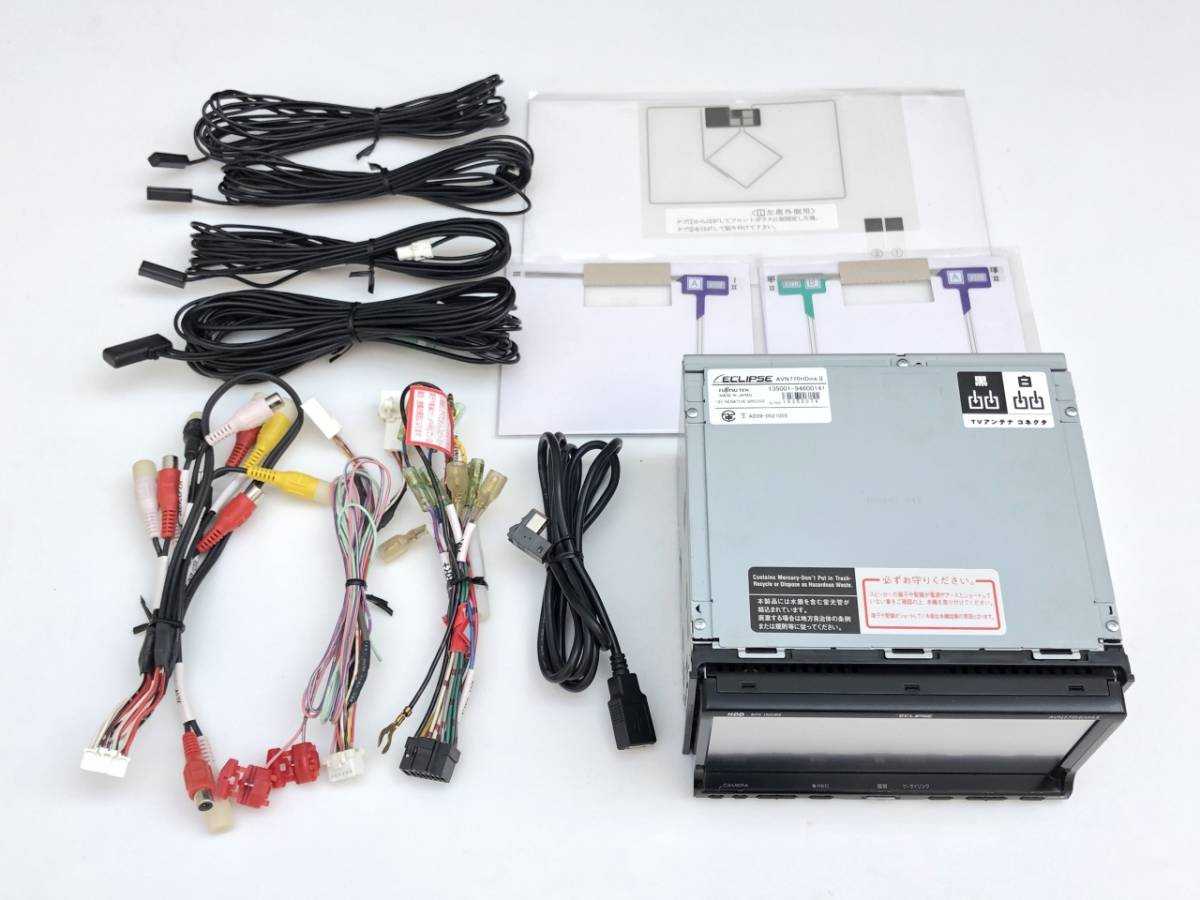

Магнитолы эклипс производятся одноименной фирмой с родиной в Японии. На самом деле такие бренды как Эклипс являются внутри рыночными и не предназначенными для экспорта. Фирма Эклипс является дочерней компанией знаменитого японского концерна Fujitsu Ten.
Eclipse E5503CMT
Открывалось это дочернее предприятия для того чтобы создать линейку недорогих автомагнитол, которые будут отвечать современным требованиям по своему функционалу, и будут ориентированы на внутренний рынок, то есть продукт должен был продаваться самим японцам.
Покупая автомобили напрямую из Японии, многие российские автолюбители и заполучили магнитолы фирмы Эклипс в пользование, так впервые произошло знакомство российского автолюбителя и магнитол фирмы Эклипс.
Распиновка для различных марок авто и магнитол
Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях
Схема распиновки iso разъемов к магнитолам pioneer
Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

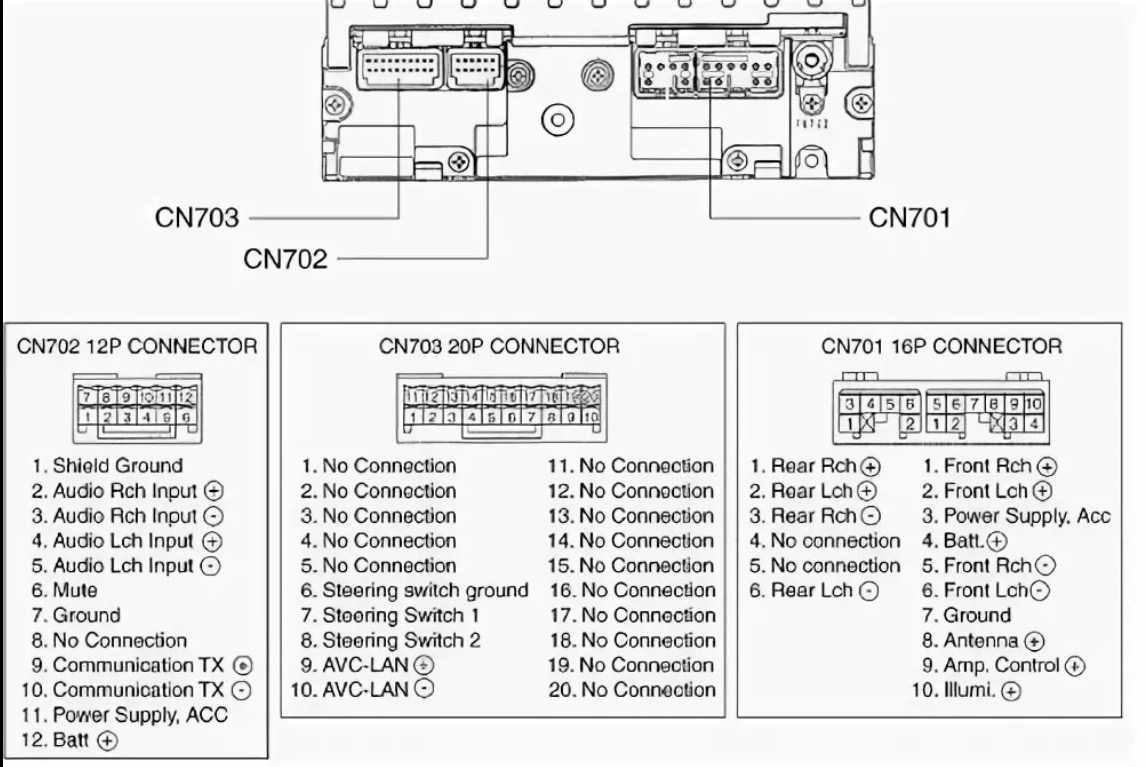

toyota
Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.
| № 1 | А+ |
| № 2 | GND |
| № 3 | BAT+ |
| № 4 | Подсветка |
| № 5 | Антенна |
| № 6 | Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-) |
При подключении магнитолы используются стандартные схемы.
| № 1 | ANT |
| № 3 | LR. Линейный выход |
| № 4 | GND. Линейных выход |
| № 5 | RR. Линейный выход |
| № 6 | CD – LCH |
| № 7 | CD – GND |
| № 8 | CD – RCH |
| № 9 | CD – Reset |
| № 10 | CD – CD clock out |
| № 11 | CD – DSPL select |
| № 12 | CD – data out |
| № 13 | CD – clock in |
| № 14 | CD – data in |
| № 16 | A+ |
| № 17 | GND |
| № 18 | ANT GND |
| № 22-27 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 28 | Mute |
| № 29-30 | Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-) |
| № 31 | ANT CONT |
| № 32 | CD ACC Постоянный |
| № 33 | AMP Постоянный |
| № 34 | B UP |
honda
Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.
| № 1 | Динамик RR+ |
| № 2 | Динамик LR+ |
| № 3 | Подсветка |
| № 4 | BAT+ |
| № 5 | A+ |
| № 6 | Антенна |
| № 7-10 | Динамики LF+, RF+, RR-, LR- |
| № 13 | GND |
| № 14-15 | Динамики LF-, RF- |
Стандартная европейская разводка выводов.
| № 1 | А+ |
| № 2 | BAT+ |
| № 3 | GND |
| № 4 | — |
| № 5-12 | Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR- |
alpine
Alpine TDE-7823W: 1 – BAT+,
| № 2-5 | Динамики LR-, LR+, RR-, RR+ |
| № 7 | Усилитель |
| № 8 | Антенна |
| № 9 | GND |
| № 10-13 | Динамики LF-, LF+, RF-, RF+ |
| № 5-12 | А+ |
mitsubishi
Во всех моделях используется стандартная европейская распиновка акустической системы.
| № 1-2 | Динамики RR+, LR+ |
| № 3 | Управление антенной |
| № 4 | Управление подсветкой |
| № 5-8 | Динамики LF+, RF+, RR-, LR- |
| № 10 | А+ |
| № 11 | BAT+ |
| № 12 | Управление подсветкой |
| № 13-14 | Динамики LF-, RF- |
| GND |

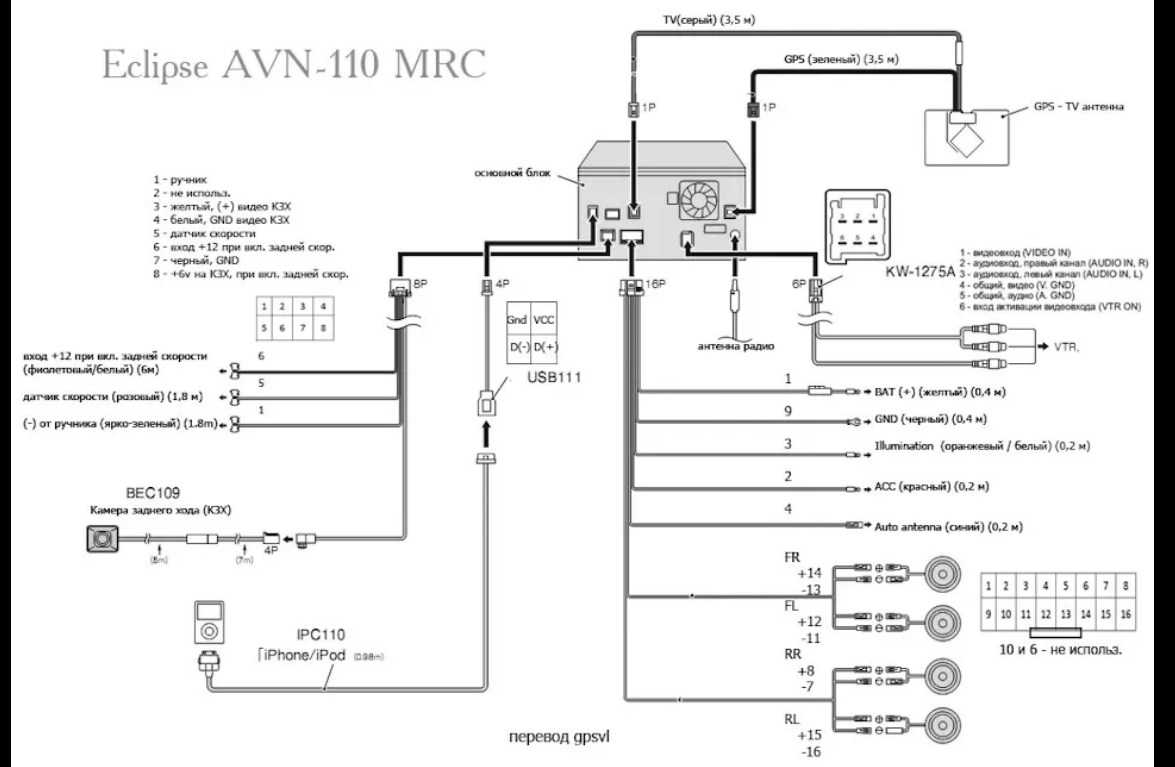

Эклипс AVN 110MRC и Эклипс AVN119MRE
Говоря об этих моделях, стоит отметить, что их можно назвать «сырыми» для российского покупателя.
Магнитола Эклипс AVN 110MRC по техническим характеристикам отвечает всем требованиям своего времени и достаточно проста по функционалу, так как у себя на родине предназначена для установки в арендуемые автомобили и такси. У этой магнитолы есть сенсорный экран, и все необходимые порты как USB, так и VTR, не плохая система цветности NTSC дает качественную картинку.
Eclipse avn119mre
Читает все форматы музыки, так же пре подключении через USB может читать с флешки. Касаемо Эклипс AVN119MRE то это не русифицированная модель функционально аналогичная модели Эклипс AVN 110MRC, как упоминалось выше эти модели не предназначены для экспорта и поэтому, попадая в руки российских автолюбителей, они создают им такие проблемы. Существуют инструкции в основном на японском и английском где есть схемы распиновки этих моделей магнитол.
Эклипс CD7100
Кажущийся простым внешний вид магнитолы Эклипс CD7100 обманчив, так как при более близком знакомстве с этим аппаратом мы понимаем, что он довольно не дешевый. Управление по меню осуществляется энкодером, который очень хорошо вписывается в общий вид магнитолы.
Эклипс CD7100
Управление может так же осуществляться с кнопок на руле и посредством пульта дистанционного управления. Есть два замечания по управлению, кнопки пресетов крайне неудобно расположены, и с помощью пульта управление нельзя двигаться по меню. Имеются USB порты, целых два входа RCA и один вход AUX, второй вход AUX можно подключить, использовав шину. Дисплей у магнитолы большой и цветной, режимов подсветок аж целых шесть, столько же вариантов яркости, при подключении GPS навигатора информация будет подаваться на дисплей с высоко четкостью разрешения.
Эквалайзер Эклипс CD7100 имеет уже пять полос в отличии от магнитолы Эклипс cd3100, а если мы включим режим 3WAY то у нас появиться аж целых одиннадцать полос, пять в режиме мидл и хай, и одна полоса в режиме лоу. Что касаемо радио, снова у нас американский континент в настройках, опять отсутствует RDS, но мы можем в ручную забивать название радиостанций, а так, же с помощью энкодера настроить каждую станцию отдельно.
Эклипс CD7100
Звучит данный девайс достаточно хорошо, опять же закоренелые меломаны, могут оспорить эту точку зрения, но людям не придирчивым и не искушенным все вполне должно понравиться. Хочется добавить, что данная магнитола оснащена достаточно мощным процессором, который способен работать в разных режимах и это позволяет подключать к нему дополнительные модули.
Eclipse avn550hd usb кабель: руководство
В данном руководстве вы найдете информацию о подключении USB кабеля к устройству Eclipse avn550hd и его использовании.
Подключение USB кабеля
Найдите USB порт на устройстве Eclipse avn550hd. Обычно он располагается на передней панели или на задней панели устройства.
Возьмите USB кабель и вставьте его в USB порт устройства
Обратите внимание, что порт может быть разного типа (например, USB Type-A или USB Type-C), поэтому убедитесь, что кабель и порт совместимы.
Подключите другой конец USB кабеля к источнику данных, например, к компьютеру или мобильному устройству.
Проверьте, что кабель надежно подключен и хорошо фиксируется в порту.
Использование USB кабеля
После успешного подключения USB кабеля вы можете использовать его для различных целей, включая:
- Передача данных: Вы можете передавать данные между устройством Eclipse avn550hd и подключенным источником данных, например, компьютером. Для этого откройте файловый менеджер или другую программу, которая позволяет работать с файлами на подключенном устройстве, и передавайте файлы или папки.
- Обновление программного обеспечения: USB кабель также может использоваться для обновления программного обеспечения на устройстве Eclipse avn550hd. Обычно для этого требуется специальное программное обеспечение от производителя, а также файл с обновлением.
Важные замечания
Перед подключением USB кабеля к устройству Eclipse avn550hd рекомендуется ознакомиться с инструкцией производителя и ознакомиться с возможными ограничениями или рекомендациями по использованию USB порта.
Также обратите внимание, что качество USB кабеля может повлиять на его производительность. Рекомендуется использовать кабели высокого качества, чтобы избежать проблем с передачей данных или подключением
Заключение
USB кабель является важным аксессуаром для подключения устройства Eclipse avn550hd к другим устройствам и позволяет использовать его для передачи данных и обновления программного обеспечения.
Следуйте инструкциям производителя и рекомендациям по использованию USB кабеля, чтобы извлечь максимальную пользу от вашего устройства Eclipse avn550hd.
Преимущества использования USB кабеля с Eclipse avn550hd
USB кабель является неотъемлемой частью подключения Eclipse avn550hd к различным устройствам. Он обладает рядом преимуществ, которые делают его предпочтительным способом передачи данных и подачи питания.
1. Универсальность
USB кабель является стандартом передачи данных и энергии для большинства современных устройств. Это означает, что вы можете использовать один и тот же кабель для подключения различных устройств к Eclipse avn550hd, таких как смартфоны, планшеты, флеш-накопители и другие.
2. Удобство
Подключение устройства к Eclipse avn550hd с помощью USB кабеля очень просто и удобно. Вам просто нужно подключить один конец кабеля к устройству, а другой конец к соответствующему USB порту на радио. Это значительно упрощает использование и облегчает переключение между различными устройствами.
3. Высокая скорость передачи данных
USB кабель обеспечивает высокую скорость передачи данных между устройствами. Это позволяет быстро передавать файлы, музыку и видео на Eclipse avn550hd. Благодаря этому вы можете быстро обновить свою медиатеку или загрузить новые карты навигации.
4. Зарядка устройств
USB кабель не только передает данные, но и обеспечивает зарядку подключенных устройств. Это очень удобно, особенно когда вы находитесь в поездке или в дороге, и у вас есть только одно источник питания. USB кабель позволяет заряжать ваш смартфон или другие устройства, даже если автомобиль выключен.
5. Надежность и долговечность
USB кабели обычно очень надежны и долговечны. Они изготовлены из высококачественных материалов, способных выдерживать множество подключений и отключений. Это гарантирует, что ваш USB кабель прослужит вам долгое время без потери качества передачи данных и питания.
6. Широкий выбор
На рынке существует множество различных USB кабелей, отличающихся по длине, цвету и качеству материалов. Вы можете выбрать кабель, который соответствует вашим потребностям и предпочтениям.
Все эти преимущества делают USB кабель идеальным аксессуаром для использования с Eclipse avn550hd. Он обеспечивает удобство, скорость и надежность подключения, позволяет заряжать устройства и обновлять данные, делая вашу поездку более комфортной и приятной.
Переходники для iso разъемов
Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.
Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.
Видео разбор распиновки автомагнитолы
Халтура Тюмень | Работа запись закреплена
Магнитола eclipse avn550hd, есть кнопка aux, но провод не выведен.Нужен человек, который разбирается, чтобы вывести провод.Цена
Распиновка магнитол на андроид (android) Как получить автомагнитолу на андроид на столе от блока питания. Учтите, что .
Полезные таймкоды: 00:00 вступление 00:45 введение в проблему 01:55 распиновка разъема от @Fagear 02:07 варианты, .
Видеоинструкция на русском языке по работе с японской автомагнитолой Eclipse AVN118MRE. Показаны базовые .
Eclipse AVN5505D, после снятия аккумулятора перестала запускаться. Выдает черный экран с двумя кнопками .
Подключаем китайскую камеру заднего вида на стандартную японскую голову 16022 Toyota Corolla e12 заказанную с .
В этом ролике произведем замену Usb разъема кабеля на новый. Качественный usb кабель, с хорошим и прочным .
64_2021 Eclipse AVN-Z05iW видео обзор. Серия №1 Ссылка на плейлист в котором собраны все видео посвящённые .
For code contact me on WhatsApp 40764898648 If, after removing the battery, your ECLIPSE car radio is blocked and asks for a .
19_2018 Установка FM конвертера для всех типов Японских магнитол Ссылка на плейлист в котором собраны все видео .
8_2021 Eclipse AVN Z05iW обновление программного обеспечения Ссылка на плейлист в котором собраны все видео .
-
Самая популярная модель инфинити в россии
-
Лифан х60 как открыть лючок бензобака
-
Радиатор на москвич 2140 от чего подходит
-
Стартер на х рей где находится
- Uem 0004 ошибка volvo
В заключение
Дело в том, что чисто по человечески наших автолюбителей понять можно. Наши автолюбители не бояться трудностей и пытаться преодолеть их самостоятельно, поэтому пострадал уже далеко не один баланс сотового телефона при попытке скачать инструкции на русском языке, не введитесь на обман не вводите свои номера телефонов и не отправляйте никакие смс.
Решением будет найти автосервис, который занимается перепрошивкой и русификацией магнитол Эклипс, такие сервисы есть. Есть так же вариант посмотреть навигацию по меню в Ютубе, там люди методом проб и ошибок, так сказать на ощупь нашли какие то точки соприкосновения.
Имея такой слегка устаревший, но еще популярный мультимедийный центр, мне захотелось подключить к нему свой iPhone, с помощью кабеля MC748. А значит нужен aux вход. В процессе поисков в интернете, нашлось очень много желающих сделать тоже самое. И очень мало технической информации. Решение было только одно. Купить видео разъем. Он хоть и стоит не дорого, но все же у некоторых есть возможность его распаять самому и сэкономить на времени и возможно деньгах. В данной статье я выложу распиновки разъемов от головного устройства eclipse, которых еще не было в интернете. Большая часть из этих разъемов подходят не только к ГУ фирмы eclipse, но и к большинству ГУ устанавливающимся на автомобили Тойота, в том числе и штатны

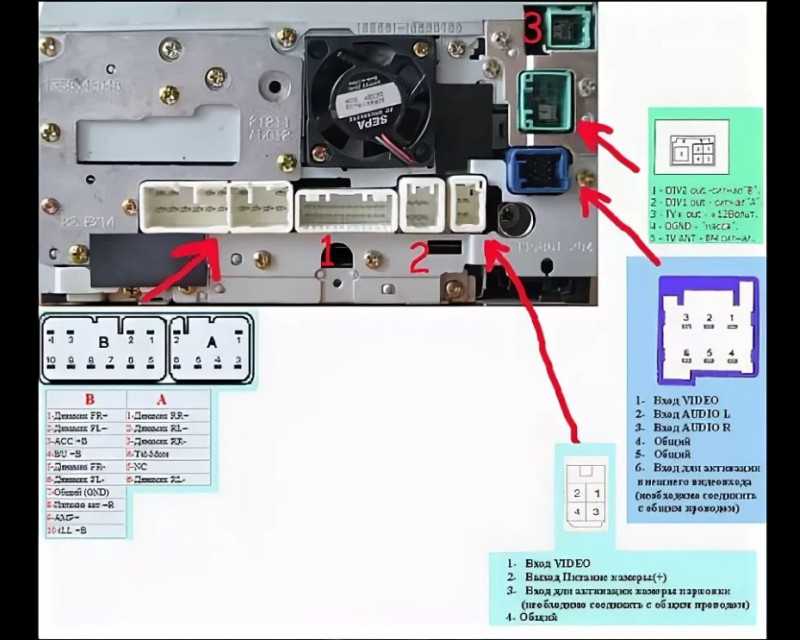

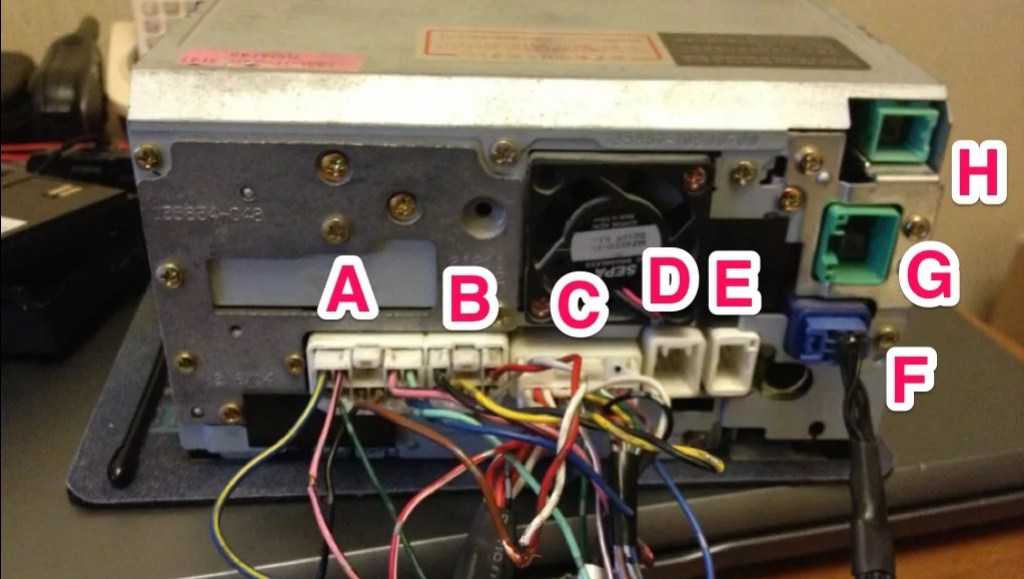

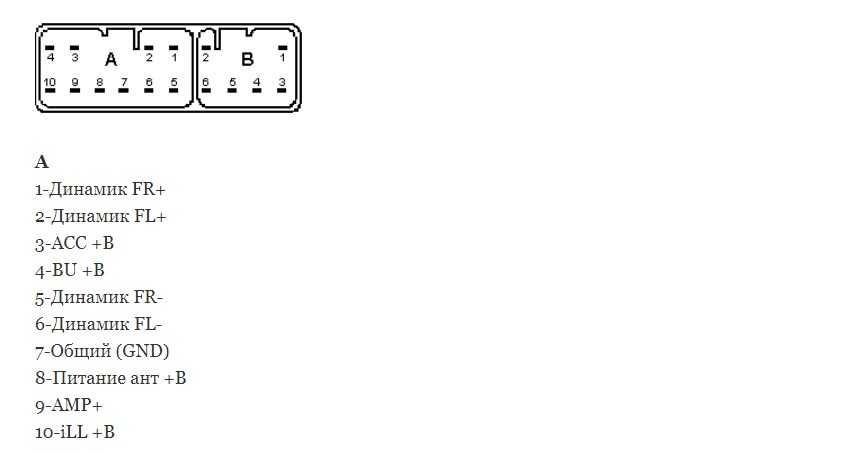

B 1-Динамик RR+ 2-Динамик RL+ 3-Динамик RR- 4-Tel-Mute 5-NC 6-Динамик RL-

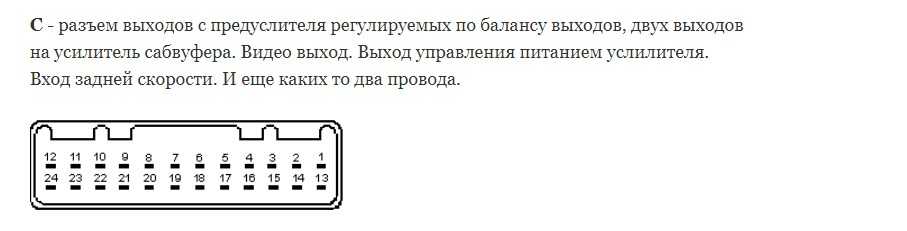

D — разъем датчиков положения руля. Предназначен для коррекции вспомогательной разметкой, при отображении картинки с камеры заднего хода.
E — камера заднего хода.
1-красный +6V 2-желтый Video In 3-черный Video GND 5-черный GND
1-Audio L In 2-Audio R In 3-Video in 4-Video GND 5-Audio R GND 6-Audio L GND
G — антенный вход тв-тюнера.
Все разъемы нарисованы, если смотреть в жопу сзади устройства!
123141, не настолько что бы им пренебрегать.
К синей фишке идет переходник на аудио видео, три тюльпана
Продаются почти у всех продавцов и установщиков магнитолл. Стоит рублей 300-500.Можно подключить видеоплеер.
ИО, а с этого переходника( три тюльпана) на aux можно выйти?
из трех тюльпанов, 2 аудио и один видео
покупаешь кабель 2RCA(тюльпан) — миниджек и радуешься
автор, видеоплейер тебе ни а чом не говорит?
ИО, В Самурае на Калвица такой кабель за 150 руб купил.
А для чего надо AUX? У меня тоже есть, но че то не обращаю внимания
Чтобы гаджеты подключать.
У меня эклипс avn668hd, на нем сзади есть разьем 18 пин, так вот в нем и есть 3 штырька для аукс, саба, айфона и пр. Я вставил туда пины от корпуса пк для подключения питания, ресет и т.п., подключил аукс и саб, поищи в инете распиновку своих разьемов.
-
