Датчик коленвала автомобиля Волга дв Крайслер

Датчик положения коленвала ГАЗ-31105 Крайслер (датчик отчета) — один из важнейших компонентов электронной системы управления двигателем внутреннего сгорания. Данный элемент предназначен для обеспечения функционирования главной системы ДВС и отслеживания эксплуатационных характеристик коленчатого вала.

Общие понятия

Датчик положения коленвала Волга Крайслер входит в электронную систему управления современными двигателями любой весовой категории. Главной задачей компонента является обеспечение стабильного функционирования силового агрегата.

ДПКВ отслеживают эксплуатационные характеристики двигателя, при этом передавая измеренные данные в ЭБУ (электронный блок управления). Важнейшим узлом является ДПКВ, предназначенный для измерения одного лишь параметра — положения коленвала в конкретный промежуток времени.

Основные задачи

Основываясь на измеренной информации, можно определить угловую скорость и частоту вращения коленчатого вала. После получения таких данных электронный блок управления может выполнять следующие задачи:

управлять впрыском бензина;
определять срок действия форсунок и период впрыска;
управлять зажигательной системой;
определять точный промежуток времени зажигания;
управлять газораспределением;
определять момент прохождения поршней цилиндров;
контролировать и регулировать работу всех систем двигателя;
управлять улавливанием топливных паров.

Приведенная информация в очередной раз подтверждает, что ДПКВ полностью определяет функционирование основных систем — впрыск топлива и зажигание. Автолюбители утверждают, что ДПКВ очень удобен в тех случаях, когда нужно контролировать управление иных систем ДВС. Также стоит учесть, что неисправный датчик может негативно повлиять на работу силового агрегата.

Замена ДПКВ

О том, как заменить и где находится датчик, можно узнать из следующей инструкции:

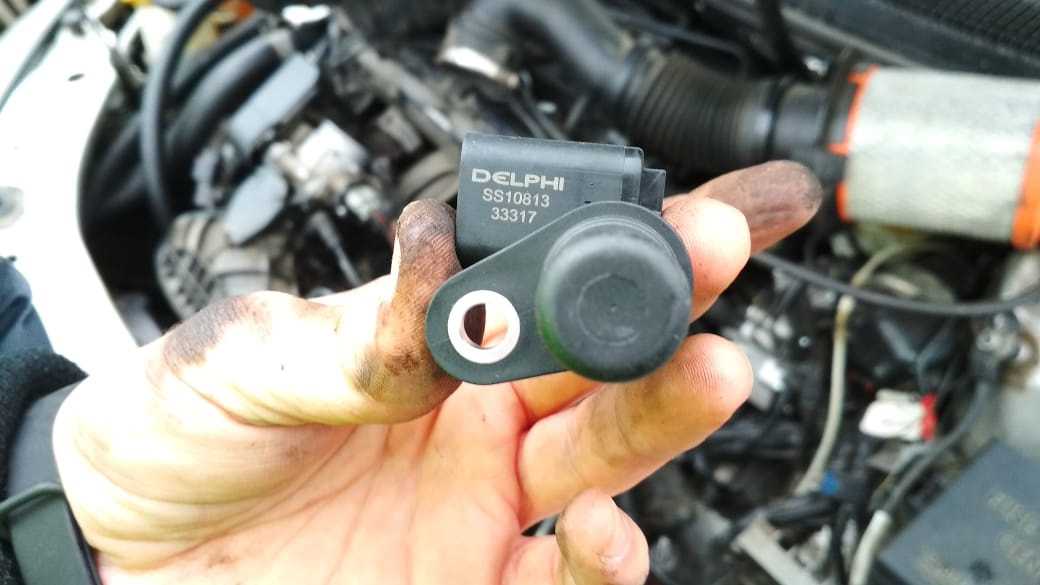

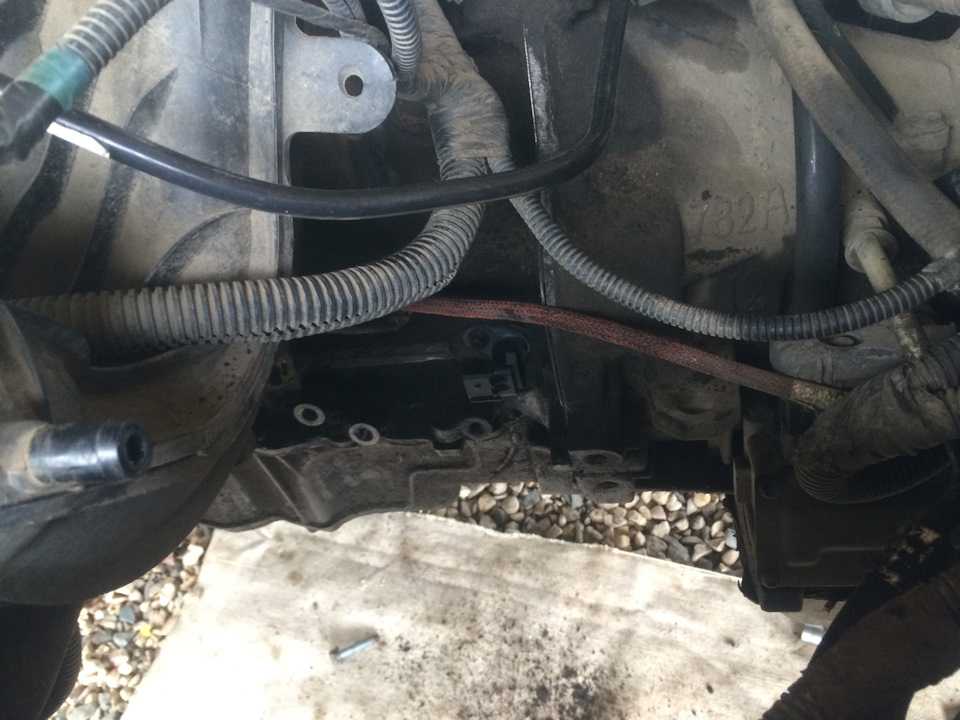

Снять защиту движка от грязи.

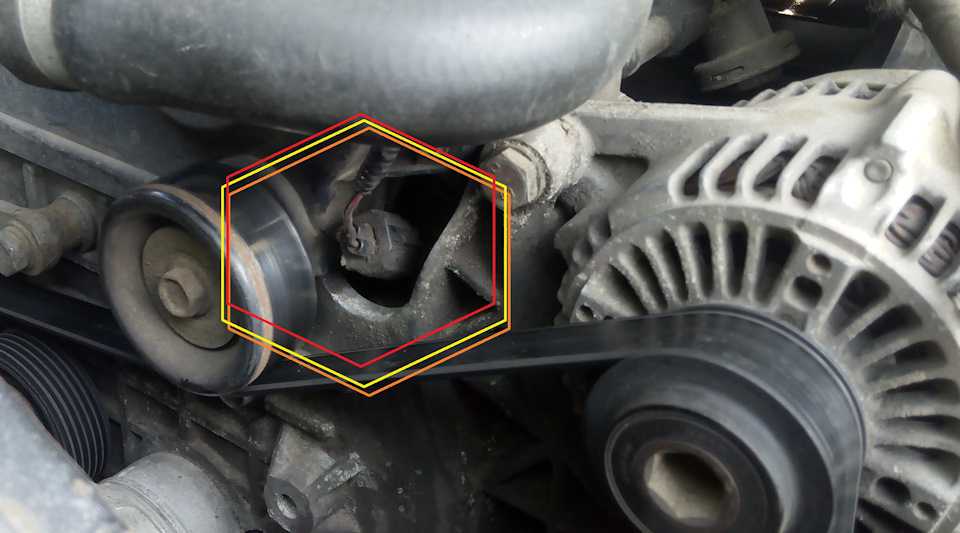

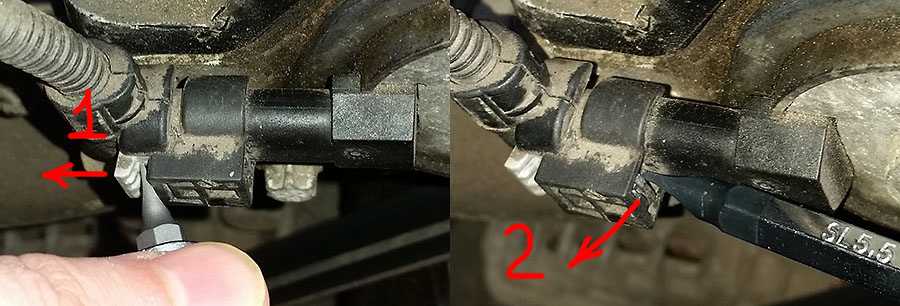

Нажать на пружинный фиксатор, который прижимает провода системы управления ДВС.

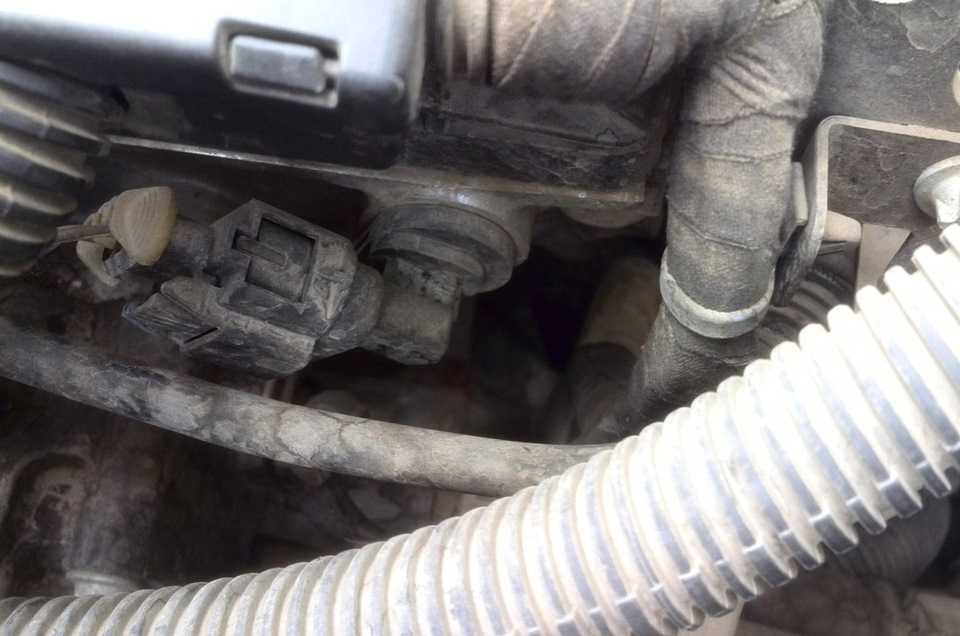

Рассоединить колодку с проводами датчика.
Вывести колодку с кабелями ДПКВ из удерживающего элемента. Последний прикреплен к трубопроводу.
Демонтировать крепительный винт датчика фаз и крышки привода ГРМ.
Достать ДПКВ из разъема.

ДПКВ — важный компонент любого двигателя. Следует своевременно обслуживать и проводить его профилактику, так как неисправность может вывести из строя силовой агрегат.

Назначение датчиков двигателя

1. Датчик коленвала (CKP)

Датчик коленвала предназначен для измерения положения коленчатого вала двигателя. Он передает сигналы в ЭБУ, которые используются для определения момента зажигания, скорости вращения коленвала и управления системой впрыска топлива.

2. Датчик распределения (CMP)

Датчик распределения измеряет положение распределительного вала двигателя. Он передает информацию о моменте впрыска топлива и моменте зажигания в ЭБУ, обеспечивая точную синхронизацию работы двигателя.

3. Датчик детонации (KS)

Датчик детонации определяет возникновение стука или детонации в цилиндрах двигателя. Он передает сигналы в ЭБУ, которые позволяют корректировать время зажигания и предотвращать повреждение двигателя.

4. Датчик температуры охлаждающей жидкости (ECT)

Датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости в двигателе. Он передает информацию в ЭБУ, позволяя контролировать работу системы охлаждения и оптимизировать подачу топлива.

5. Датчик кислорода (O2)

Датчик кислорода измеряет содержание кислорода в отработанных газах. Он передает данные в ЭБУ, которые используются для корректировки смеси топлива и воздуха, обеспечивая оптимальную работу двигателя.

6. Датчик давления во впускном коллекторе (MAP)

Датчик давления во впускном коллекторе измеряет давление воздуха во впускном коллекторе. Он передает информацию в ЭБУ, позволяя оптимизировать подачу топлива, контролировать работу системы впрыска и обеспечивать эффективность работы двигателя.

7. Датчик давления масла (OP)

Датчик давления масла измеряет давление масла в системе смазки двигателя. Он передает информацию в ЭБУ, которая позволяет контролировать работу системы смазки и предотвращать повреждение двигателя.

8. Датчик положения дроссельной заслонки (TPS)

Датчик положения дроссельной заслонки измеряет положение дроссельной заслонки двигателя. Он передает информацию в ЭБУ, позволяя контролировать подачу топлива и оптимизировать работу двигателя.

Система охлаждения ГАЗ 31105

Охлаждение на автомобиле ГАЗ 31105 жидкостное, в роли охлаждающей жидкости используется тосол или антифриз. В крайнем случае, в систему можно залить воду, но использовать ее можно только в летнее время. Еще следует знать, что при работе на воде в рубашке охлаждения блока цилиндров образуется ржавчина, которая со временем разъедает металл.

Схема рубашки охлаждения блока цилиндров

Радиатор охлаждения;
Электровентилятор;
Водяной насос (помпа);
Бачок расширительный;
Водяные патрубки;
Рубашка охлаждения ГБЦ (головки блока) и блока цилиндров;
Термостат с корпусом.

Чтобы охлаждение ДВС происходило эффективно, в системе предусмотрена принудительная циркуляция охлаждающей жидкости (ОЖ). Контур охлаждения на ГАЗ 31105 является замкнутым, ОЖ в системе гоняется по кругу.

Датчик температуры на двигателях 402, 405, 406 и 409

Датчик температуры охлаждающей жидкости является ключевым элементом в системе охлаждения силового агрегата, от работоспособности которого зависит эффективность работы двигателя и его ресурс эксплуатации.

Двигателя 402, 405, 406 и 409 имеют схожие конструкционные особенности, в частности расположение датчика охлаждения ОЖ в магистральной системе охлаждения, что в разы упрощает процедуру обслуживания данного элемента.

Для любого измерительного прибора главным условием, необходимым для исправной работоспособности, является прямой контакт с измерительной средой. Именно поэтому датчик температуры охлаждающей жидкости, несмотря на конструкционную схожесть оборудования, находиться на двигателях 402, 405, 406 и 409 в разных местах.

В частности, расположение индикатора температуры антифриза расположен:

На моторах серии 402 – деталь можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
Внутри двигателей модели 405 – индикатор расположен внутри магистрального патрубка систему охлаждения, прямо на подходе к выпуску термостата;
На агрегатах модели 406 – элемент можно найти в блоке цилиндров силового агрегата, в корпусе термостата;
На двигателях серии 409 – датчик параллельно располагается на выходе антифриза из радиатора и рядом с выпуском термостата.

Однако главным критерием для работоспособности данного элемента является контакт с охлаждающей жидкостью – первичные признаки неисправности появляются именно из-за неправильной установки датчика после ремонта.

Признаки неисправности датчики температуры ОЖ: топ распространенных причин

Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:

Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
Мигание контрольной лампы термодатчика на щитке приборной панели;
Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
Резкое изменение выхлопных газов в двигателе;
Наличие трудностей при повторном запуске силового агрегата;
Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
Увеличение расхода топлива.

Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.

Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;

После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

Recommendations

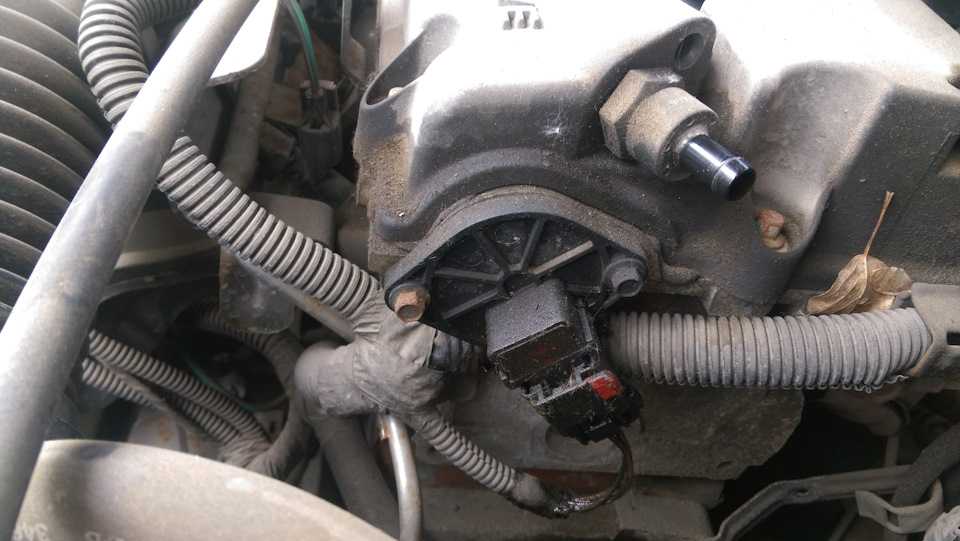

Дпкв на блоке в районе стартера, датчик фаз на задней части гбц слева по ходу.
