Шерхан магикар 5, инструкция по программированию и эксплуатации, возможности автозапуска

Неисправности

Самой часто встречающейся проблемой является отказ датчиков. Наиболее часто это происходит с расположенными в дверях приборами. Обычно причиной становится надлом проводов. Из-за этого блок управления сигнализацией определяет дверь как не запертую и начинает «голосить». Опознать проблему можно по индикатору на дисплее пульта. Осмотрите проводку, идущую к датчику в этой двери, и при необходимости замените провод.

Также может оказаться включенным режим «Valet». В таком случае завести машину окажется невозможным. Нужно попытаться отключить режим обычным способом. Если не получится, то придется менять сигналку целиком.

Иногда можно наблюдать полное нежелание сигнализации работать от брелока. Если при этом дисплей не горит, или на нем мигает метка низкого заряда батареи, то скорее всего проблема в разряженном элементе питания. Необходимо его заменить на новый. Также может сбиться настройка брелока. В таком случае придется перепрограммировать его. Для этого лучше обратиться к специалистам. Они смогут правильно провести «обучение» пульта. Более редким вариантом поломки является отказ антенны брелока.

Вызван он смещением кварцевого элемента. Проявляется в виде невозможности провести какие-либо действия с сигнализацией при помощи пульта. Если у вас имеется второй брелок, то просто проверьте работу сигнализации с его помощью. Если все работает, то причина в антенне. Сложнее выполнить проверку при отсутствии второго пульта. В таком случае придется вызвать мастера из сервисного центра. Он с помощью специальных приборов проверит работу брелока.

Если сигнализация совсем не включается, то вполне вероятно причина в отсутствии питания. Проверьте провода, подводящие ток к блоку сигнализации. Вполне вероятно, что один из них поврежден. В таком случае устранить проблему можно и самостоятельно. Другим признаком этой же проблемы является постоянно работающая сирена. Это связано с защитой противоугонки от отключения. При снятии клемм с аккумулятора, срабатывает защитный режим, и включается сирена. При обрыве проводов, питающих блок, он воспринимает случившееся как попытку угона, и включает сирену.

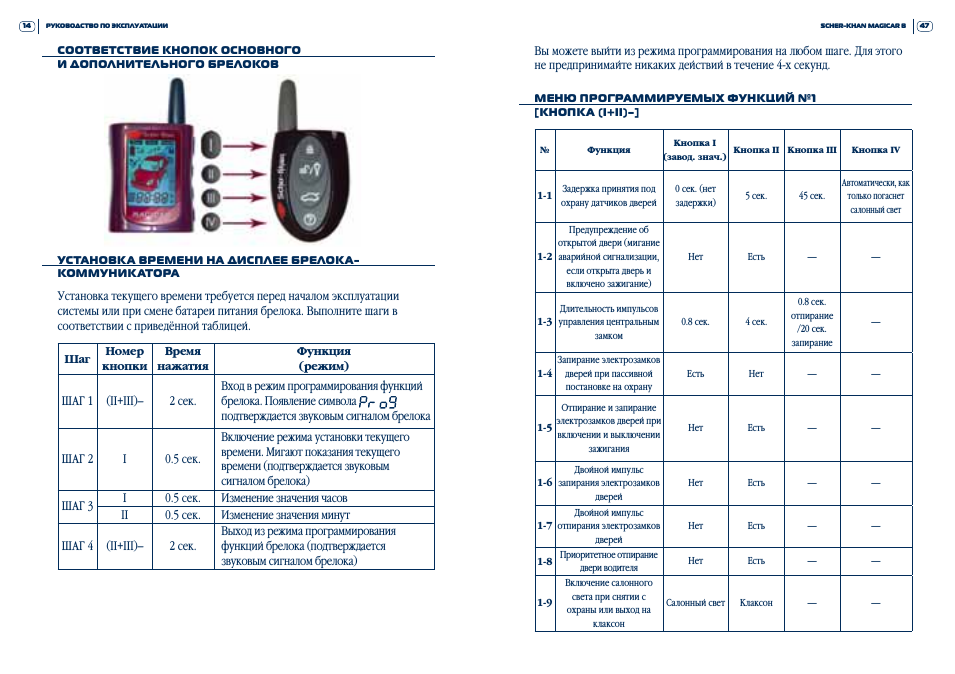

Установка времени на брелоке

Установка точного времени на дисплее брелока является необходимой процедурой для того, чтобы была возможность запуск двигателя автомобиля по таймеру в автоматическом режиме. Так как при отключении питания точное время сбрасывается, то установка проводится не только перед началом эксплуатации, но и при замене аккумуляторной батареи.

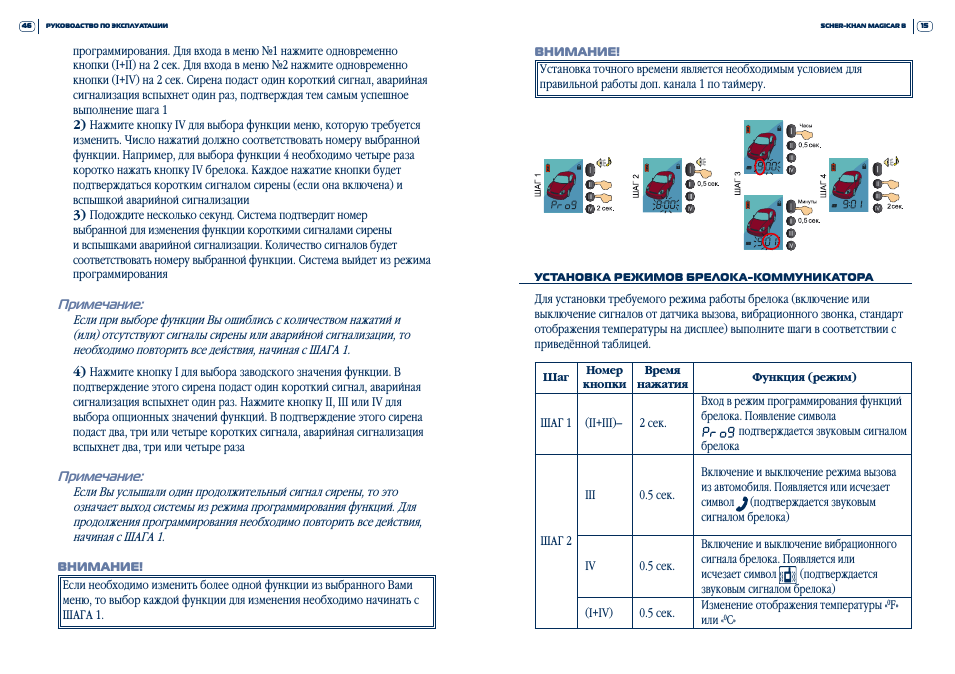

Установка точного времени на брелоке состоит из нескольких этапов.

Требуется нажать комбинацию кнопок II и III. Длительность нажатия — 2 секунды. После этого осуществляется вход в режим программирования, о чем владелец оповещается звуковым сигналом брелока, вспыхиванием аварийной сигнализации и особым символом на дисплее.
Далее следует нажать кнопку I и удерживать ее в течение 0,5 сек. Таким образом включается режим установки точного времени, подтверждаемый звуковым сигналом. На дисплее устройства отображается мигающее текущее время.
Далее устанавливается точное время. С помощью кнопки I можно изменить показатель часов, с помощью кнопки II — показатель минут. Для изменения на один шаг необходимо удерживать нужную клавишу в течение 0,5 сек.
Последний этап — выход из режима программирования, который осуществляется нажатием комбинации клавиш II и III. Выход из режима подтверждается звуковым сигналом.

Регулировка датчика удара

Датчик удара оповещает владельца автомобиля о происшествии с автомобилем в то время, когда машина находится на стоянке с включенной сигнализацией.

Датчики сигнализации Scher-Khan Magicar V двухуровневые: при слабом воздействии подается 4-кратный звуковой сигнал и 4 раза вспыхивает аварийная сигнализация. При сильном ударе брелок переходит в режим тревоги, длящийся 30 секунд — 30 вспышек «аварийки» и 30 коротких звуковых сигналов. Датчики удара можно включить или выключить, нажав комбинацию кнопок I и III и удерживая их 2 секунды.

Регулировка датчика удара помогает избежать ложных срабатываний датчика оповещения об аварии, так как при чувствительном датчике даже проезд соседнего автомобиля может ложно восприниматься системой как аварийный удар. Для регулировки чувствительности датчиков необходим физический доступ к ним, узнать о расположении датчиков удара можно на сервисной станции. На самих датчиках установлены регуляторы, поворот по часовой стрелке повышает чувствительность, против часовой — снижает вплоть до полного отключения датчика.

Эксплуатация

Для полноценной работы с этой сигнализацией владельцу необходимо знать несколько правил. Касаются они правильной работы с пультом, а также постановки машины на сигнализацию. Поэтому основная часть инструкции посвящена именно этим действиям. Рассмотрим их более подробно:

При транспортировке брелока в нем отсутствует элемент питания. Он находится отдельно от самого пульта. Перед началом работы его следует разместить в предназначенном для этого отсеке брелока. Для установки батареи, необходимо снять крышку с пульта управления.
Крепится она с помощью пары фиксаторов, после просто сдвигается. Помните, что следует соблюдать полярность. Если графические символы отсутствуют, то устанавливать батарею следует минусом к антенне. Если все сделано правильно, то вы услышите мелодию, исходящую от брелока. Остается только установить крышку на место;
Для постановки на охрану необходимо заглушить автомобиль, и выключить стартер. На автомобилях с механикой перевести рычаг коробки в нейтральное положение. Также не забудьте плотно закрыть все двери. После чего нажимают на кнопку «1» на пульте. На это должна однократным сигналом отозваться сирена, и 5 раз мигнут фары. Начинает мигать светодиод системы безопасности. На дисплее брелка загорается знак «замок».

В комплектации предусмотрены различные датчики и функции. Например, машина может вызвать хозяина в случае каких-либо проблем. Также сигнализация напомнит вам о незапертой двери. В таком случае, при постановке на охрану включится сирена, а на дисплее брелока высветится обозначение незапертой двери.

Автозапуск по температуре

Автоматический запуск можно устанавливать при достижении определенной температуры воздуха, которая определяется температурными датчиками, установленными в салоне автомобиля. Температурный автозапуск может быть использован исключительно в сочетании с автозапуском по таймеру. Для установки автозапуска только при достижении определенной температуры необходимо:

выбрать автозапуск по таймеру;

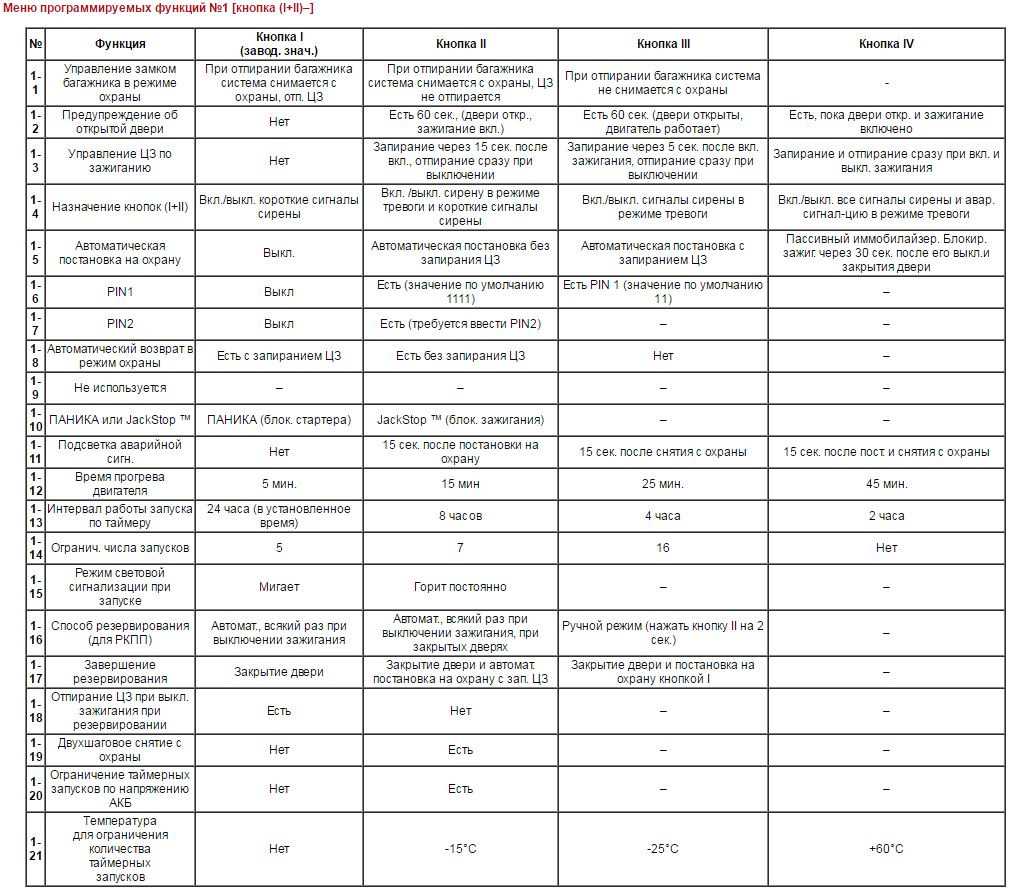

включить контроль температуры — нажать кнопку IV 21 раз;
выбрать необходимый температурный режим (клавиша II — –15 °C, клавиша III — –25 °C, кнопка IV — +60 °C);
включить режим автозапуска по таймеру (см. выше).

Все ошибки сигнализации Шерхан при автозапуске

Если автоматический запуск двигателя на сигнализации Шерхан невозможен, то при нажатии второй кнопки брелка на 2 секунды (для включения автозапуска двигателя), брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее может появится надпись FAIL (появляется не на всех моделях Шерхан) и индикация зоны, вызвавшей отказ выполнения автозапуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Magicar 5 (коды ошибок)

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Magicar 4

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – выключен стояночный тормоз или нажата педаль тормоза Шесть вспышек – не выполнено резервирование запуска для ручной коробки передач.

Scher-Khan Magicar A

Scher-Khan Logicar 2

Вспыхнет один раз — работает двигатель Вспыхнет два раза — включено зажигание Вспыхнет три раза — открыта дверь Вспыхнет четыре раза — открыт капот или багажник Вспыхнет пять раз — не выполнено резервирование запуска для механической коробки передач Вспыхнет шесть раз — выключен стояночный тормоз Вспыхнет семь раз — нажата педаль тормоза

Scher-Khan Logicar 3 4 5i 6i

Как отключить сигнализацию?

Для отключения охранных функций сигнализации в системе предусмотрен специальный режим VALET. Функция отключения необходима, например, при передаче автомобиля на станцию сервисного обслуживания для предотвращения срабатывания сигнализации. Для перехода в режим VALET достаточно короткого нажатия клавиш I и III. Также можно включить режим и ключом зажигания — так же, как и при прописывании нового брелока, необходимо трижды повернуть ключ в ячейке из положения OFF в положение ON, то есть войти в режим программирования. В дальнейшем не следует предпринимать никаких действий в течение 4 секунд, после чего система автоматически перейдет в режим VALET.

В режиме VALET сохраняется функция открывания/закрывания дверей, для чего нужно кратковременно нажать кнопку I. Выйти из режима VALET можно, нажав комбинацию клавиш I и III.

Scher-Khan L3-1, m5-2 или m5-3 что это за ошибки и как исправить

Ошибки L3-1, m5-2 и m5-3 в сигнализациях Scher-Khan обычно появляются при нажатии кнопок на брелке с обратной связью. При нажатии на любую кнопку брелока с ЖК-дисплеем происходит перезагрузка брелка, экран гаснет, через секунду загорается (при этом вибрирует и пиликает), затем отображается одна из ошибок L3-1, m5-2 или m5-3. Перезагрузка брелка и появление одной из ошибок происходит в основном в системах:

Scher-Khan Magicar 3
Scher-Khan Magicar 5
Scher-Khan Logicar 3
Scher-Khan Logicar 4

Как ни странно, но индикация L3-1, m5-2 или m5-3 указывает не на код ошибки, а на версию программного обеспечения брелка (могут высвечиваться и версии: r8 0, L2 2, fr 11, pr 04, pr 01, а 01), версия ПО так же появляется и при обычной замене батарейки, просто в этот момент вы держите брелок экраном вниз и не видите, что там загорается.

Режимы работы

Сигнализация Magicar имеет несколько различных спецрежимов работы. Это позволяет довольно быстро менять принцип постановки на охрану машины, в зависимости от требований в данный момент времени. Помимо основного имеются еще 2 режима:

Режим паника делает невозможным удаленный запуск двигателя. Обычно его используют при постановке машины на стоянку в местах с неблагополучной криминогенной обстановкой. Для включения этого режима следует зажать на 2 секунды кнопку «1». Отключает этот режим таким же образом, после чего отпирают автомобиль обычным образом;
Режим Valet. Для его активации нужно последовательно нажать кнопки «1» и «3». В таком состоянии можно отрыть автомобиль, но завести его невозможно. Часто именно такое состояние используют на мойках и в автосервисах.

На машинах с механической коробкой существует еще один режим, он не дает сработать удаленному запуску при включенной передаче. Что уберегает вас от самостоятельного движения автомобиля.

Запуск двигателя

Сигнализация Scher-Khan Magicar V позволяет запускать двигатель автомобиля с помощью брелока управления. Для этого необходимо нажать кнопку II брелока и удерживать ее в течение 2 секунд (длинное нажатие). В таком режиме сигнализация переходит в режим охраны, двери автомобиля запираются, а двигатель запускается. Продолжительность работы мотора можно запрограммировать на различные временные периоды:

5 минут;
15 минут;
25 минут;
45 минут.

Запуск двигателя сопровождается несколькими индикаторами подтверждения удачного исполнения запроса:

сигналом сирены
звуковым сигналом брелока;;
вспыхиванием «аварийки»;
5-кратным загоранием фар на дисплее брелока

Если запуск двигателя не удастся, то система повторит попытки еще максимально 2 раза. Если и после них запуск двигателя не удается, то сигнализация переходит в штатный режим.

Для того чтобы начать движение автомобиля, водителю при запущенном с брелока двигателе необходимо открыть двери, вставить ключ зажигания и повернуть его в положение ON. Для этого у водителя есть 20 секунды после открытия дверей. Если в этот период ключ не повернут в нужное положение, то система автоматически заглушит мотор.

Сигнализация может не запустить двигатель по нескольким причинам:

мотор уже заведен;
зажигание уже включено;
двери или багажник открыты;
не выполнен режим резервирования для автомобилей с МКПП (рычаг управления не переведен в нейтральное положение).

Поэтому для того, чтобы автоматически запустить двигатель, предварительно водителю автомобиля с МКПП необходимо после остановки:

установить рычаг коробки в положение «Нейтраль», не заглушая двигатель;
закрыть капот и багажник;
нажать кнопку II на брелоке;
повернуть ключ зажигания в выключенное положение и вытащить его (двигатель продолжит работу);
выйти и захлопнуть дверь (движок заглохнет).

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не удалось запустить двигатель — вспыхнет восемь раз

Scher-Khan Magicar 11 12

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает Er02 Включено зажигание Er03 Открыта дверь Er04 Открыт/открылся капот Er05 Отсутствует подготовка к автозапуску для МКПП Er06 Не включен стояночный тормоз или положение Er07 Нажата педаль тормоза Er08 Двигатель не работает или система не получает сигнал о работе двигателя Er09 Открыт багажник Er10 Выключено или выключилось зажигание Er11 Запрет запуска: была тревога по питанию (сброс системы) Er12 Запрет запуска: была тревога по зажиганию Er13 Запрет запуска: была тревога по двери Er14 Запрет запуска: была тревога по капоту Er15 Запрет запуска: была тревога по багажнику Er16 Запрет запуска: была тревога по датчику движения Er17 Запрет запуска: была тревога по датчику наклона Er18 Прерывание запуска: была тревога по датчику удара Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan Magicar 13 и 14

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.

Автовладельцам полезно знать инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Ведь все современные автомобили желательно оснащать противоугонными системами. Без этого невозможно застраховать автомобиль. Установка подобных систем является основным требованием любого страховщика. Да и в любом случае, качественная система сигнализации способна уберечь ваш автомобиль от угонов и краж.

Противоугонка должна быть достаточно надежна и современна. Все производители таких систем стараются сделать их максимально надежными. Поэтому регулярно дорабатывают их с учетом отзывов покупателей и статистики угонов. Все слабые места в обязательном порядке прорабатываются. Это позволяет делать системы защиты все более надежными.
