Подрамник рено симбол 2 акпп

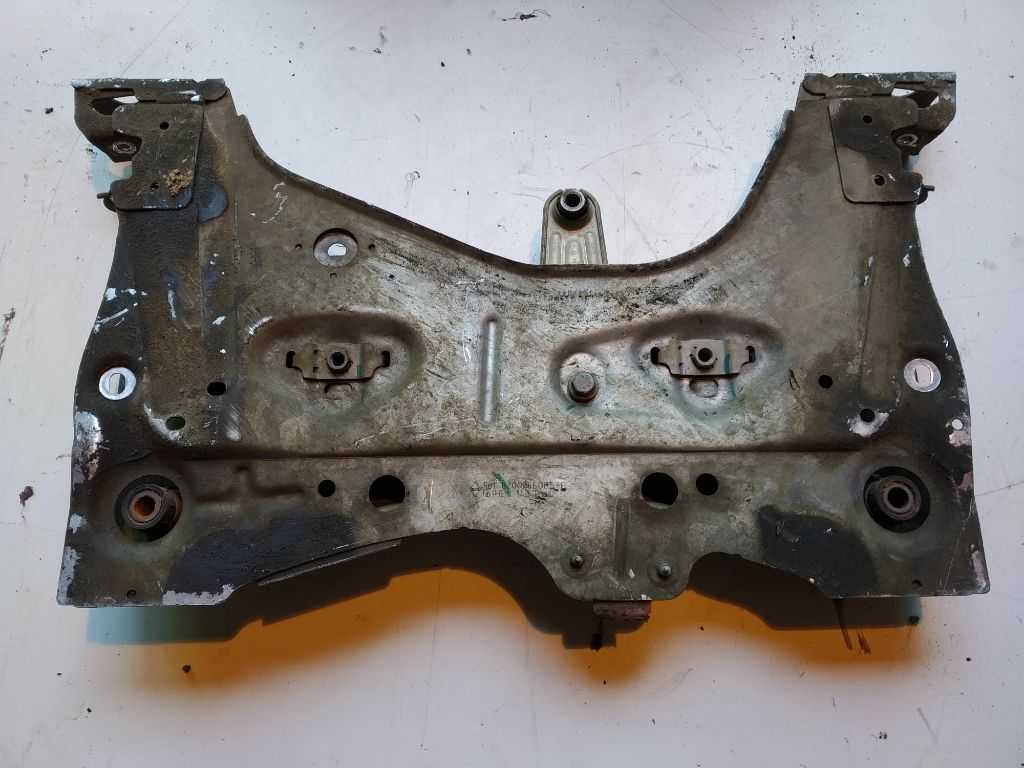

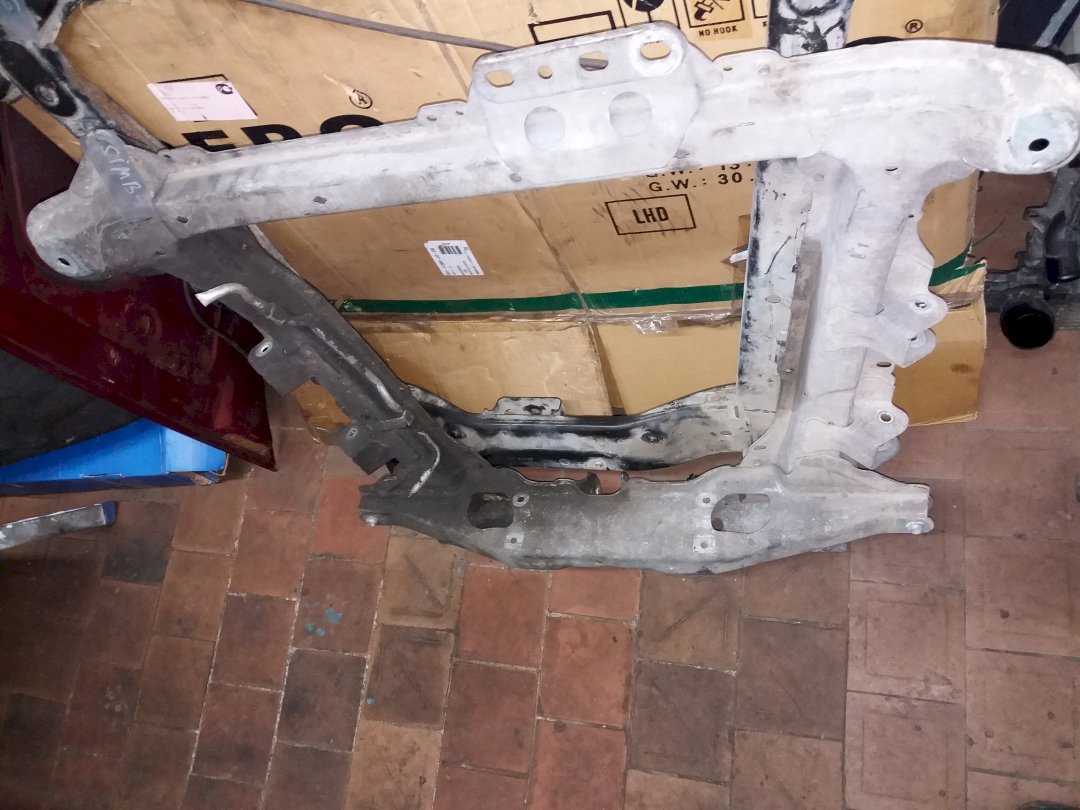

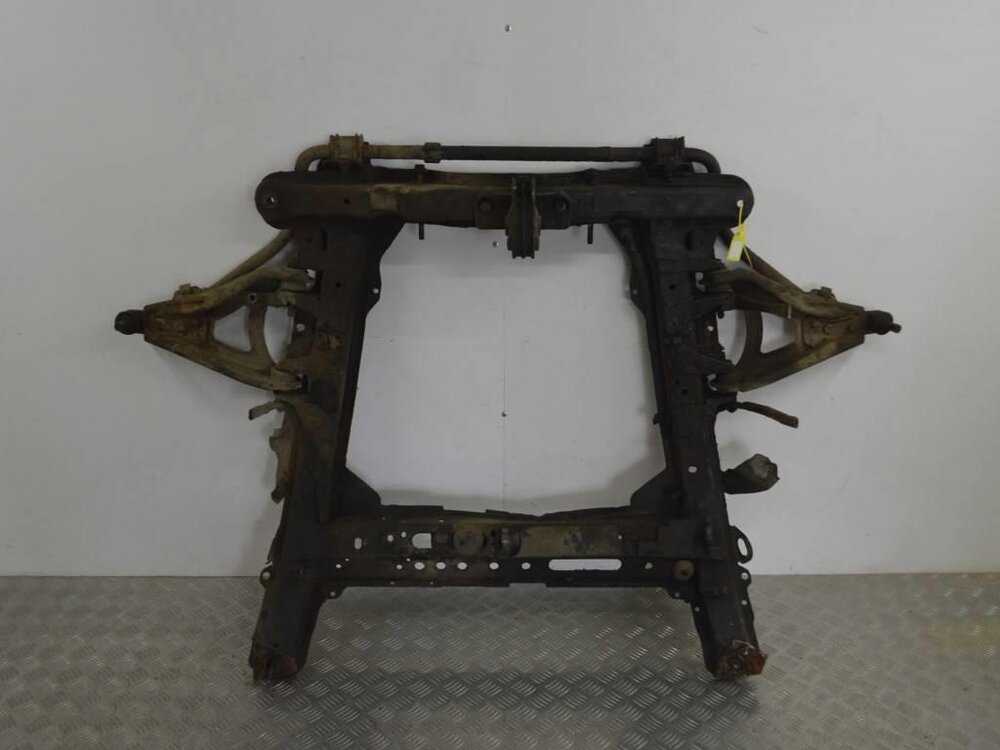

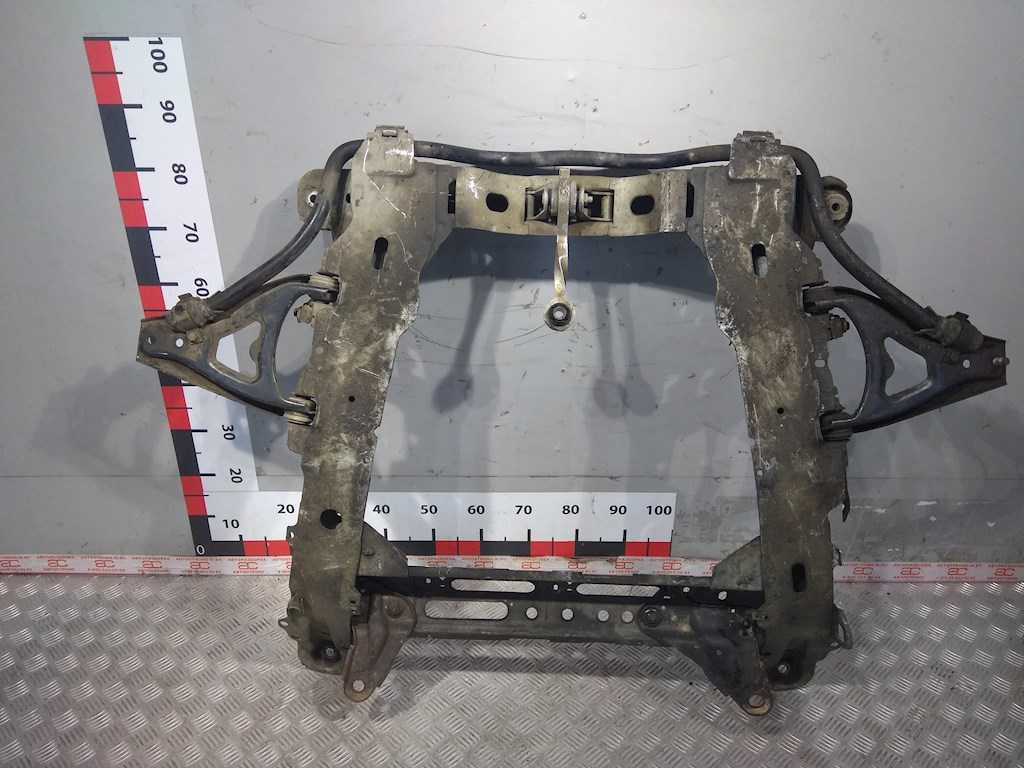

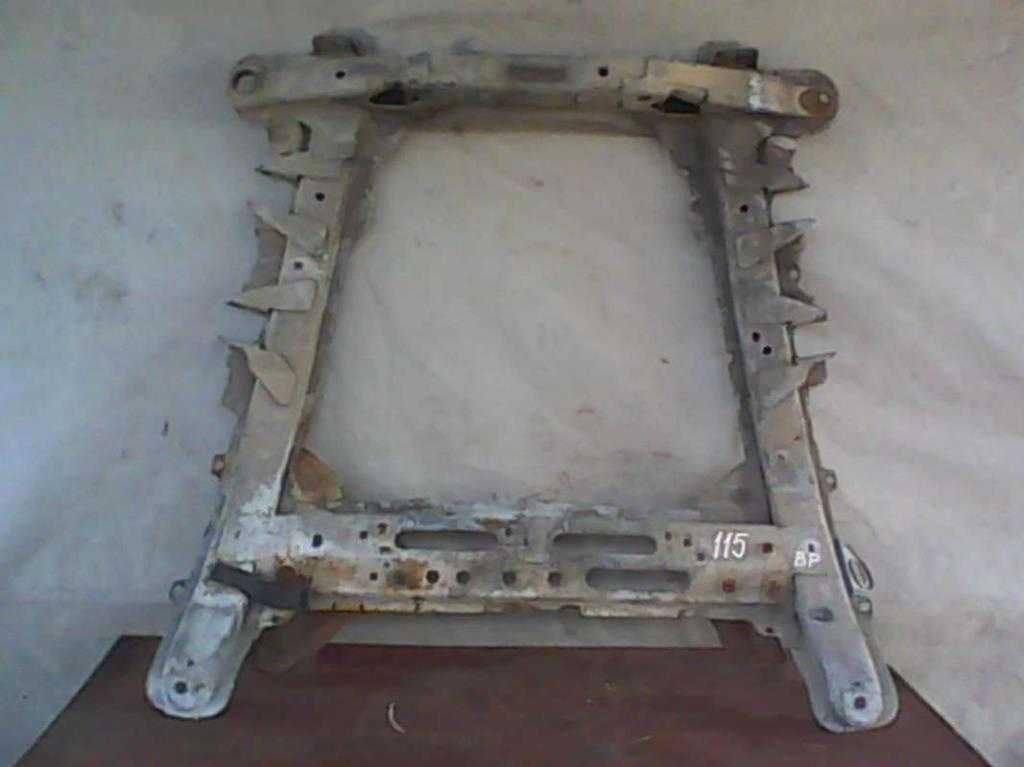

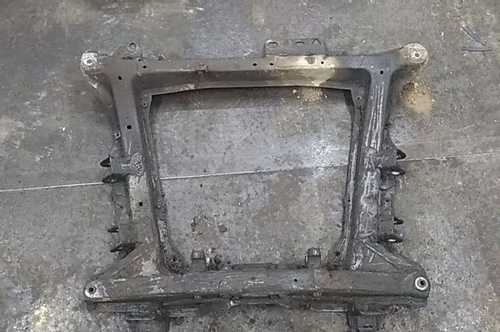

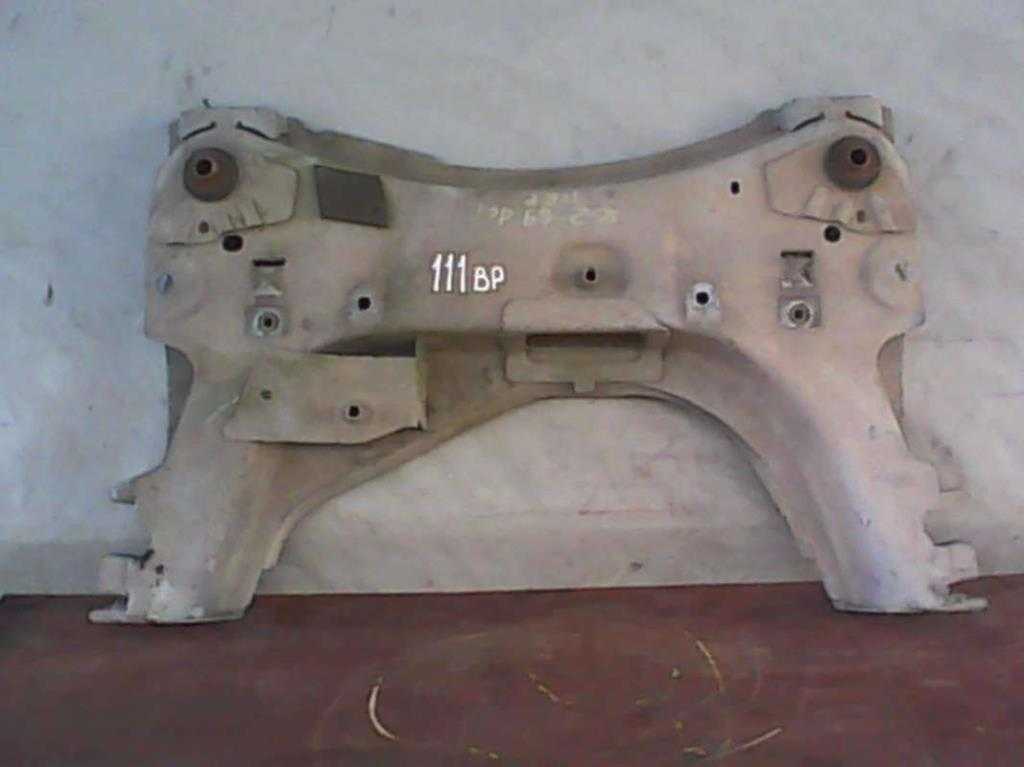

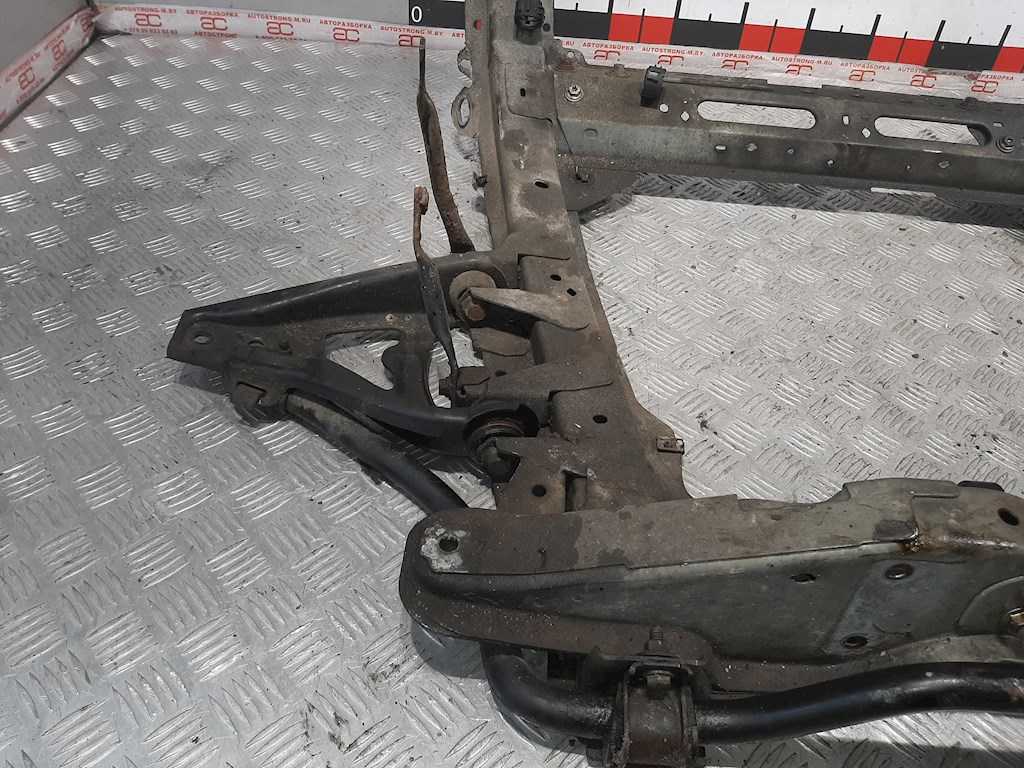

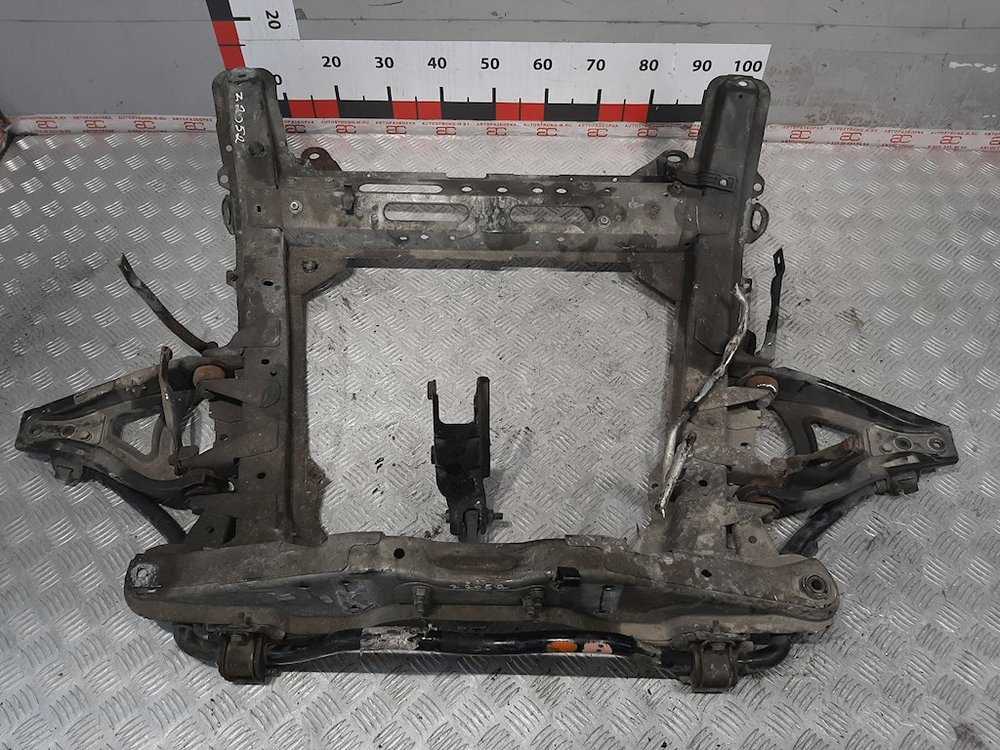

Подрамник Рено Симбол

Подрамник Рено Симбол бывает передний и задний. В большинстве случаев на Renault Symbol установлен именно передний подрамник, который также называют — подмоторной балкой. Подрамник в Рено Симбол напрямую влияет на жесткость кузова. На подрамнике также располагаются детали подвески.

Нет смысла покупать подрамник на Рено Симбол если требуется только замена сайлентблоков подрамника. Определить это можно придиагностике подвески. Если подрамник прогнил или пострадал в результате ДТП, то тогда вариантов нет, покупать и менять подрамник.

Варианты подрамника	Цена подрамника	Купить
Передний подрамник Рено Симбол	от 3500 руб.
Задний подрамник Рено Симбол	от 4000 руб.

Купить подрамник Рено Симбол

Стоимость подрамника зависит от того, новый он или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Обратите внимание, все подрамники, продаются без сайлентблоков. Их нужно приобретать отдельно

Продаются сайлентблоки подрамника либо поштучно либо комплектом.

Рейтинг производителей подрамников: 1. Оригинальный подрамник2. Breckner (Германия) 3. Polcar (Польша) 4. TYC (Тайвань) 5. Gordon (Китай)

Если на автомобиле подрамник не предусмотрен вообще, но вам хочется его поставить, мы можем подобрать и установить подрамник на большинство моделей. Уточните наличие такой возможности у наших специалистов.

Когда нужно покупать подрамник: — подрамник сгнил или прогнил в местах крепления;— трещины или деформация подрамника;— износ посадочных мест сайлентблоков подрамника.

Источник

Рено Симбол. Подрамник двигателя

Специальный инструмент

Временная пора силового агрегата. Mot. 1390

Съемник шарового шарнира. T.Av. 476

Моменты затяжки

Гайка шарового шарнира рулевой тяги. 37 Нм

Болт шарнира рулевого вала. 25 Нм

Реактивная тяга двигателя. 65 Нм

Болты рулевого механизма. 50 Нм

1. Отсоедините аккумуляторную батарею.

2. Установите автомобиль на подъемник.

3. Снимите передние колеса.

4. С помощью съемника T.Av. 476 отсоедините шарнир направляющей тяги от подрамника.

5. Отверните гайку крепления ступицы к рычагу подвески.

6. Ослабьте крепления грязевого щитка для доступа к верхнему болту крепления стяжки подрамника.

7. Снимите приемную трубу системы выпуска и каталитический нейтрализатор.

8. Отверните болт крепления реактивной тяги двигателя (у двигателя).

9. Снимите тепловой экран для доступа с боптам крепления тяги переключения.

10. Отверните болты крепления тяги переключения передач, снимите тягу.

11. Отверните две гайки крепления и снимите тепловой экран рулевого механизма.

12. Отверните болты крепления рулевого механизма, закрепите рулевой механизм за выпускной коллектор.

13. Установите опору силового агрегата Mot. 1390.

14. Отверните болты крепления подрамника. Выбросите болты, снимите подрамник.

Установка проводится в обратном порядке. Для облегчения установки используйте направляющие пальцы, завернутые в отверстия передних болтов крепления подрамника. После установки задних болтов выверните пальцы и установите передние болты. Затяните все болты крепления регламентированным моментом.

Видео по теме «Рено Симбол. Подрамник двигателя»

Источник

Электрика

Снять аккумулятор Renault Symbol своими руками
Как заменить батарейку в брелке Renault Symbol
Поменять батарейку в ключе Рено Симбол своими руками
Замена батарейки в пульте Renault Симбол своими руками
Как заменить блок предохранителей Рено Symbol
Ремонт втягивающего реле Renault Symbol
Как заменить габаритную лампу Renault Symbol
Замена заднего фонаря Рено Symbol своими руками
Как снять заднюю фару Renault Symbol
Как поменять замок зажигания Renault Symbol своими руками
Поменять катушку зажигания Рено Symbol своими руками
Снятие кнопки стеклоподъемника Рено Symbol
Замена лампы ближнего света Renault Симбол своими руками
Как поменять лампу в бардачке Рено Symbol
Как поменять лампу в габаритах Renault Symbol
Как поменять лампу в дальний свет Рено Симбол
Как заменить лампу в задний ход Renault Symbol
Поменять лампу в поворотниках Рено Симбол
Поменять лампу в приборной панели Renault Симбол
Как поменять лампу в противотуманных фарах Рено Symbol
Как поменять лампу в ПТФ Renault Symbol
Как заменить лампу в фарах Renault Symbol
Замена лампы освещения салона Renault Симбол
Заменить лампу стоп сигнала Рено Symbol своими руками
Как заменить лампы задних фонарей Renault Symbol
Снятие левой фары Рено Симбол
Снятие моторчика стеклоподъемника Renault Symbol своими руками
Снятие передней фары Рено Symbol
Как снять правую фару Renault Симбол
Поменять предохранители Рено Symbol
Как заменить предохранитель прикуривателя Renault Симбол своими руками
Как поменять противотуманные лампы Рено Symbol
Как заменить реле поворотов Renault Symbol
Как заменить реле стартера Рено Symbol
Как поменять реле стеклоочистителя Рено Symbol
Установка свечей зажигания Renault Симбол своими руками
Заменить щетки генератора Renault Симбол своими руками
Электросхема акпп Рено Symbol
Электросхема акустической системы Renault Симбол
Электросхема бензонасоса Рено Symbol
Электросхема блока предохранителей Renault Symbol
Электросхема блока управления двигателем Renault Симбол
Электросхема вентилятора охлаждения Renault Symbol своими руками
Электросхема включения бензонасоса Renault Симбол своими руками
Электросхема включения вентилятора охлаждения Рено Symbol
Электросхема включения кондиционера Рено Symbol
Электросхема включения переднего моста Renault Symbol своими руками
Схема включения стартера Renault Symbol
Схема включения фар Рено Symbol
Электросхема генератора Renault Symbol
Электросхема датчика давления масла Рено Symbol своими руками
Электросхема датчика кислорода Renault Symbol
Электросхема датчика охлаждающей жидкости Renault Symbol своими руками
Электросхема датчика скорости Рено Symbol
Схема датчика температуры Рено Симбол
Электросхема датчика уровня топлива Renault Symbol
Схема двигателя Рено Symbol своими руками
Электросхема дворников Рено Симбол своими руками
Электросхема зажигания Renault Symbol
Схема замка зажигания Renault Symbol своими руками
Схема звукового сигнала Рено Симбол
Схема инжектора Рено Симбол
Схема карбюратора Рено Симбол своими руками
Электросхема корректора фар Рено Симбол
Электросхема освещения салона Renault Симбол своими руками
Электросхема отопителя Рено Симбол
Электросхема охлаждения двигателя Renault Symbol
Электросхема панели приборов Renault Симбол своими руками
Схема передних фар Renault Симбол
Электросхема печки Renault Symbol
Электросхема приборной панели Renault Symbol своими руками
Электросхема проводки Renault Symbol своими руками
Электросхема противотуманных фар Renault Symbol своими руками
Электросхема реле бензонасоса Рено Симбол
Электросхема реле давления Renault Симбол
Электросхема реле поворотов Рено Симбол своими руками
Электросхема реле регулятора Рено Symbol своими руками
Схема реле стартера Рено Симбол своими руками
Электросхема системы впрыска Рено Симбол своими руками
Электросхема системы зажигания Рено Симбол
Схема системы кондиционирования Рено Symbol своими руками
Электросхема системы охлаждения Рено Симбол
Схема системы управления двигателем Рено Symbol своими руками
Электросхема стартера Рено Симбол своими руками
Электросхема стеклоочистителя Renault Симбол своими руками
Электросхема стеклоподъемников Renault Symbol своими руками
Схема стоп сигналов Renault Симбол
Электросхема топливного насоса Renault Symbol
Электросхема топливной системы Рено Симбол
Электросхема тормозной системы Renault Symbol
Электросхема центрального замка Renault Симбол
Электросхема щитка приборов Рено Symbol
Схема эбу Рено Симбол
Коды ошибок Рено Симбол

Антиблокировочная система (ABS)

Снятие

Внимание: Принять меры, чтобы вытекающая тормозная жидкость не попала на окружающие детали. 1. Установить автомобиль на двухстоечный подъемник

Установить автомобиль на двухстоечный подъемник

1. Установить автомобиль на двухстоечный подъемник.

2. Установить приспособление для удержания педали в нажатом состоянии на педаль тормоза, чтобы уменьшить количество вытекающей тормозной жидкости.

3. Слить хладагент из холодильного контура с помощью заправочной станции для хладагента.

4. Снять решетку ниши воздухозабора.

5. Снять короб под решеткой ниши воздухозабора.

6. Снять аккумуляторную батарею.

7. Снять полку под аккумуляторную батарею.

8. Снять передние колеса.

9. Отвернуть болты крепления защиты картера двигателя.

10. Снять защиту поддона картера двигателя.

11. Снять щитки передних колесных арок.

12. Снять передний бампер.

13. Снять правую фару.

14. Снять подрамник.

15. Отвернуть гайки крепления сильфона выпускного трубопровода.

Типы устанавливаемых АКПП на автомобилях Renault

На моделях автомобиля Renault, изготовленных в разные года, вы найдете АКПП от различных компаний. Например, Рено Megane 2007 по 2011 год под капотом стоит корейская трансмиссия от компании Jatco – JF011E. Это вариаторный тип автомата. Создан для городских условий, не любит бездорожье.

Для лучшей наглядности я помещу названия АКПП, и к каким машинам они относились, в таблицу.

Модель Renault	АКПП название	Годы выпуска ТС
Megane	Al4 (DP0)	1998 – 2001
Logan	Al4 (DP0)	2007 – 2010
Laguna	Al4 (DP0)	1998 – 2007
Laguna	AF14	2000 – по наше время
Laguna	4HP20	1998 – 2003
Laguna	AW55-50SN	2000 – 2007
Laguna	JF613E	2007 – 2011
Master	A761E	2010 – 2011
Symbol	Al4 (DP0)	2000 – 2011
Scenic	JF011E	2007 – 2011
Scenic	Al4 (DP0)	1997 – 2011
Espace	AD 8	2000 – по наше время
Sandero	Al4 (DP0)	2011 – по наше время
Clio	Al4 (DP0)	1998 – 2011
Fluence	Al4 (DP0)	2009 – 2011
Kangoo	Al4 (DP0)	2000 – 2011
Koleos	JF613E	2008 – 2011

На Рено Меган 3 вы найдете не просто гидравлический автомат, а DSG с двумя сцеплениями. Это роботизированная коробка.

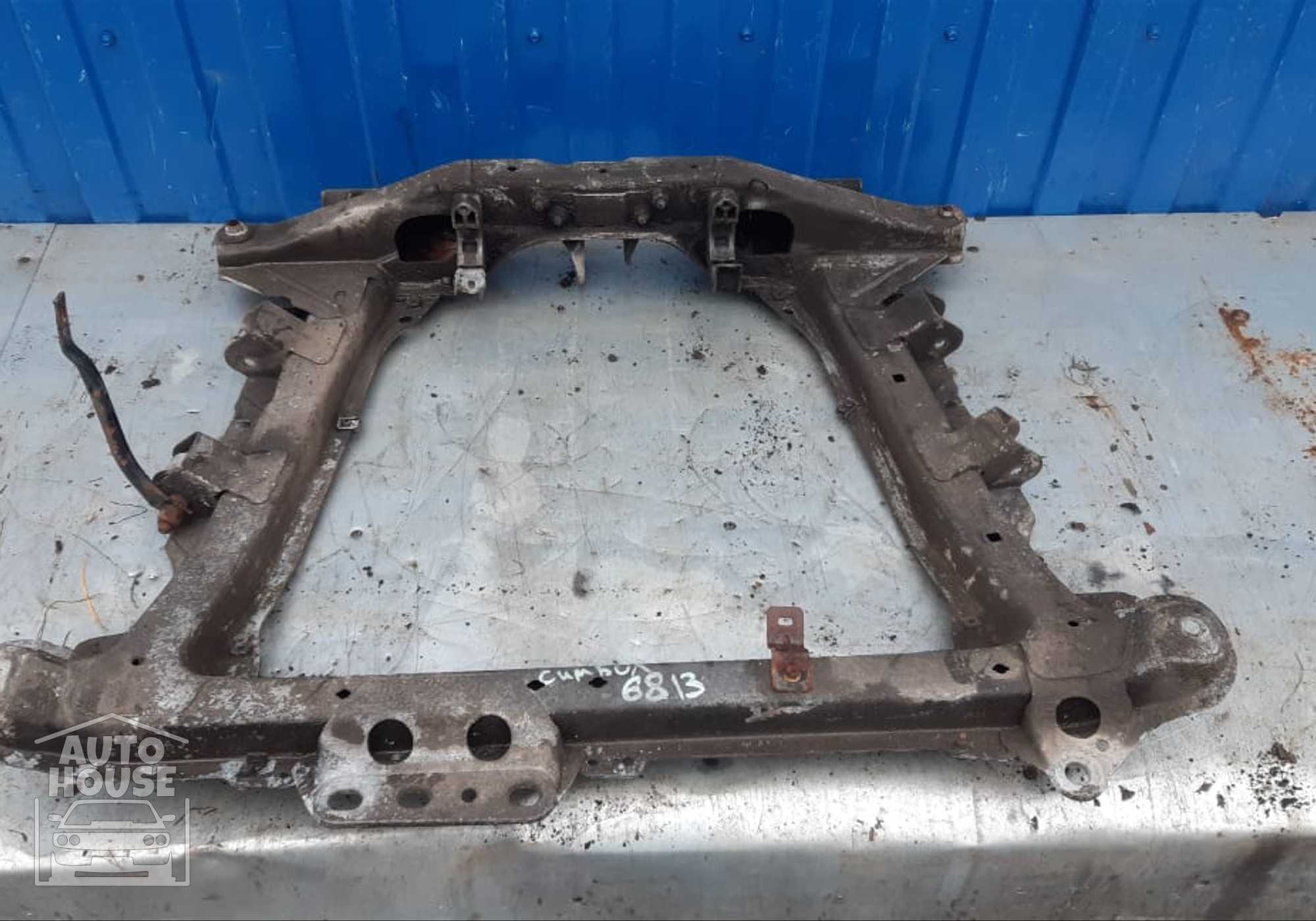

Подрамник Renault Symbol (LU) 2 Седан 1.4 75 л.с.

Аналоги запчастей еще не добавлены в каталог для выбранного автомобиля, но будьте уверены, они скоро появятся. Используйте альтернативные варианты подбора запчастей:

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Источник

Как часто нужно менять масло в АКПП Renault Megane

Смена трансмиссионной жидкости производится после 80 тысяч км пробега. Такая замена должна быть полной.

Этот вид замены производится следующим образом:

Сливается старое масло.
Меняются старые элементы: фильтрующее устройство и прокладки на поддоне и пробки для слива смазки – на новые.
Заливается свежая смазочная жидкость.
Отстегивается шланг обратки от радиатора и с помощью него старое масло из АКПП выгоняется в пятилитровую бутылку. При этом двигатель должен быть заведен. После процедуры устанавливается все на свои места.
Затем необходимо будет долить столько, сколько автовладелец слил.

Частичная смена смазки производится через сорок тысяч километров пробега. Такая замена жидкости отличается от полной тем, что автовладельцем пропускается пункт №4 в процедуре полной замены.

Кроме смены смазки в АКПП Рено Меган автовладелец должен следить за уровнем масла. Так как автоматические коробки на этом транспортном средстве не любят масляного голодания. Через каждые 10 тысяч км автовладелец должен узнать сколько жидкости осталось в коробке посредством щупа и проверить ее качество.

Масло необходимо заливать оригинальное. К такому типу жидкости относится следующее:

Mobile ATF LT71141.

Из аналогов схожих по свойствам можно выбрать Elf Renaultmatic D3 SYN.

А также, раз в полгода необходимо приезжать на техническое обслуживание. Иначе капитальный ремонт АКПП Рено Меган может стоить дорого.

Что такое гидроблок в АКПП

Гидравлическую плиту называют «мозгами» автоматических коробок, не только за внешнее сходство сложных каналов с извилинами мозгов. До появления управляющей электроники в 1980-х гидроблок решал какой узел АКПП нужно подключить к работе. Сейчас клапанная плита подчиняется ЭБУ, поддерживает давление в системе и распределяет потоки жидкости от масляного насоса к исполнительным органам: пакетам сцеплений и блокировке гидротрансформатора (ГДТ).

В состав гидроблока входят:

металлическая плита с лабиринтом каналов, по которым проходит масло;
соленоиды;
регуляторы давления;
золотниковые клапаны;
датчики;
фильтры;
гидроаккумуляторы;
проводка;
сепараторная пластина, уплотнители.

Рено Симбол. Снятие и установка коробки передач

В данном подразделе описано снятие коробки передач как отдельного агрегата с отделением его от двигателя, установленного на автомобиле.

Специальный инструментМоменты затяжки

Снятие:

– установите автомобиль на подъемник или эстакаду;

– снимите защитный кожух силового агрегата;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините контактные разъемы от ЭБУ и выключателя подачи топлива при ударе, отведите провода в сторону от зоны работы и закрепите их;

– снимите воздухозаборный патрубок воздушного фильтра;

– демонтируйте поддон аккумуляторной батареи;

– отсоедините трос сцепления от коробки передач и отведите его в сторону;

– отверните два болта и снимите датчик положения коленчатого вала, расположенный вверху в зоне маховика;

– отсоедините «массовые» шины от картера коробки передач;

Не выворачивайте полностью верхний болт крепления коробки передач к двигателю

– выверните болты крепления коробки передач к блоку двигателя, но оставьте верхний болт завернутым от руки до момента снятия коробки передач (Рисунок 4.15);

Нижняя передняя гайка крепления коробки к двигателю

– отверните и снимите переднюю нижнюю гайку крепления коробки передач к двигателю, запомнив установку кронштейна крепления проводки (Рисунок 4.16);

Болты (В) крепления коробки передач

– выверните два болта поддеривающих кронштейнов В

– снимите передние колеса;

– снимите вал привода правого переднего колеса (см. подраздел «Привод передних колес»);

– снимите вал привода левого переднего колеса вместе со ступицей колеса (см. подраздел «Привод передних колес»);

– снимите стартер (см. раздел «Электрооборудование»);

– разъедините контактные разъемы выключателя света заднего хода и датчика спидометра, снимите датчик спидометра;

– снимите приемную трубу системы выпуска отработавших газов;

Рисунок 4.18. Болт (В) тяги привода переключения передач (под чехлом) и болт крепления задней опоры коробки передач (стрелка)

– снимите тягу привода переключения передач в сборе, вывернув болт В (Рисунок 4.18) и три болта крепления теплозащитного щитка, для получения доступа к опоре рычага переключения передач;

– снимите болт крепления реактивной тяги;

Рисунок 4.19. Крепление задней опоры коробки передач

– снимите заднюю опору коробки передач (Рисунок 4.19);

Рисунок 4.20. Соединительная тага (стрелка) между подрамником и кузовом

– снимите соединительную тягу подрамником и кузовом (Рисунок 4.20) с левой стороны;

– снимите стяжку между двигателем и коробкой передач;

– выверните болты крепления рулевого механизма к подрамнику, как описано в разделе «Рулевое управление»;

– для облегчения снятия рулевого механизма установите при необходимости подкладку между задней стенкой двигателя и моторным щитом, чтобы наклонить двигатель вперед;

– отсоедините рулевой механизм и снимите его, закрепите его в стороне ;

– с помощью подъемного устройства вывесите силовой агрегат;

Рисунок 4.21. Три болта (стрелки) крепления опоры на картере коробки передач

– выверните три болта крепления опоры на картере коробки передач (Рисунок 4.21);

– опустите силовой агрегат, насколько это возможно, не повредив при этом шланги системы охлаждения;

– подоприте подрамник подкатным домкратом, подложив обрезок доски на головку домкрата, отверните четыре болта крепления и опустите подрамник до пола;

Рисунок 4.22. Отверните оставшееся крепление коробки передач к двигателю

– подведите под коробку передач подкатной домкрат, отверните оставшееся неснятым верхнее крепление коробки к двигателю (Рисунок 4.22) и вдвоем с помощником выньте коробку передач из-под автомобиля.

УСТАНОВКА
