Как снять уаз патриот со штатной сигнализации

Карта монтажа автосигнализации на UAZ Patriot 2015, европанель с одним разъемом

Евро панель с одним разъемом. Подключаем повороты, ручник, генератор (+).

Поворотники в разъеме панели приборов (оранжевый, синий/белый).

Генератор (+) – синий/белый в разъеме панели приборов.

Подключаем провод ручника через диод – красный/зеленый провод.

Снимаем подторпедник, откручиваем блок предохранителей: 4 болта м6 для доступа к разъемам

Подключаем концевики дверей – желтый провод.

Подключаем концевик багажника – коричневый провод.

В моем случае этого провода нет. Пришлось брать его с блока с правой стороны в ногах пассажира.

Концевик багажника – коричневый провод.

За блоком предохранителей подключаем зажигание, стартер, +12В, концевик капота.

Концевик капота – синий/оранжевый.

Синий – зажигание, красный – стартер.

Блок обхода иммобилайзера в разрыв штатной рамки: белый или синий провода.

Обходчик.

Проход под капот.

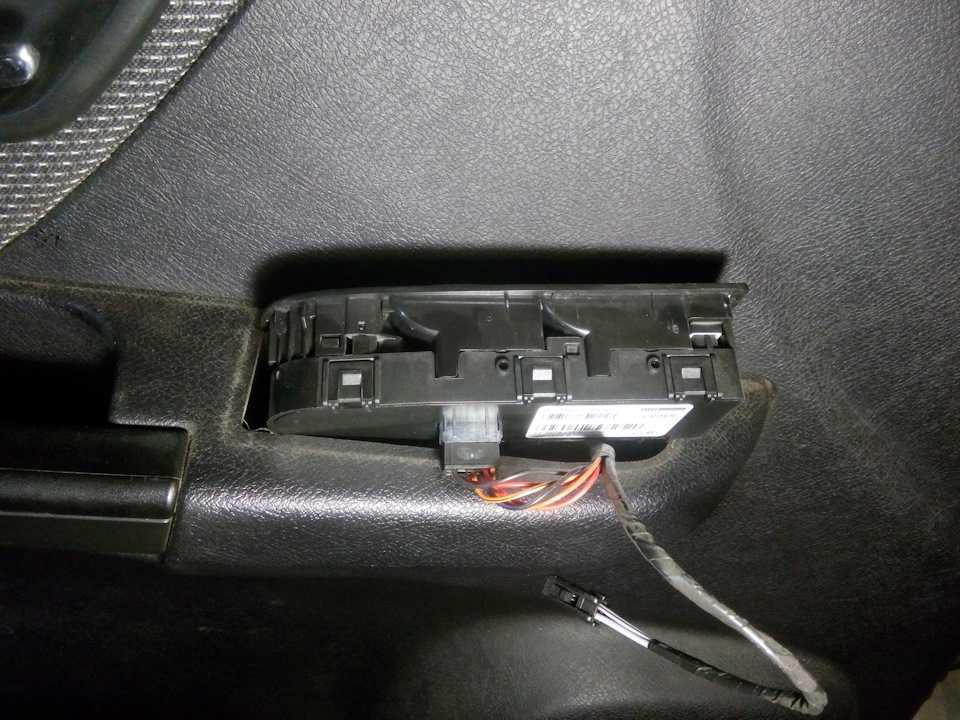

Подключаем центральный замок. Снимаем обшивку двери, на блоке кнопок находим разъем. В нем 2 красных провода: один плюс 12в, второй -12в или разрыв. Подключаем как в Ладе Приора.

Частично использованы фотографии карты монтажа Старлайн.

Отключаем иммобилайзер

Многих интересует вопрос, где находится и как отключить устройство. Иногда устройство может доставлять владельцу уйму неудобств или быть попросту ему ненужным. В результате пуск мотора становится неосуществимым. Такая ситуация требует отключения.

Рассмотрим, как это выполнить в УАЗ Патриот.

1. Вначале процедуры демонтируем иммобилайзер. Так называемый блок иммобилайзера расположен под передней консолью в районе нахождения магнитолы. Для работы потребуется отвертка. С ее помощью выкручиваем винты консольных крышек с водительской и пассажирской сторон.Теперь доступен блок иммобилайзера. Он зафиксирован посредством трех болтовых соединений.
2. После того как болты откручены, приступаем к отключению питающих клемм.
3. Теперь блок иммобилайзера можно спокойно извлекать из-под панели.
4. Приступаем к разборке устройства. Для этого потребуется открутить 4 крепежных элемента и высверлить одну заклепку.
5. На следующем этапе привлекаем на помощь ноутбук. Для его коммутации с блоком иммобилайзера используем пак-загрузчик.
6. Перед тем как подключить пак-загрузчик, следует прибегнуть к перепайке резистивного элемента.
7. Когда устройства подключены друг к другу, считываем с блока две прошивки и сохраняем их в памяти ноутбука.
8. Теперь прибегаем к установке пришивки с названием «eeprom».
9. По завершении процесса установки и отсоединения противоугонного устройства от компьютера припаиваем ранее указанный резистор на прежнее место.
10. В зоне расположения иммобилайзера (под панелью) отыскиваем электрический разъем на 20 контактов. От него потребуется отрезать 9-й и 18-й провод. Далее оба кабеля соединяем между собой.
11. Теперь блок устройства можно устанавливать на прежнее место.
12. Если все этапы процедуры выполнены правильно, то мотор сразу запустится.

Теперь вы знаете, где находится и как отключить устройство. Когда иммобилайзер отключен, то бортовой модуль управления больше не регистрирует от него сигналы. Это позволяет пользоваться дубликатом ключа UAZ Patriot.

Обучаем ключ: как правильно все сделать

На практике эта процедура довольно редкое явление, однако о ней необходимо напомнить. Обучать ключ требуется для последующей возможности беспрепятственно запускать мотор. Как правило, к такому акту прибегают в автосалоне при продаже автомобиля клиенту.

Если ЭБУ заменяется или возникла необходимость сменить ключ, то обучение снова становится незаменимой процедурой. Когда владелец утерял штатный ключ, то изготовить новый возможно только по специальному заказу, после чего понадобится его обучить.

Игнорировать обучение нельзя, поскольку завести мотор попросту не удастся. Некоторые владельцы отключают устройство, однако таким действием они лишают свой автомобиль гарантированной защиты.

Рассмотрим метод, позволяющий корректно обучить ключ. Главное требование – он должен быть новый и исправный. Невозможно применить обучение к ключу, который ранее проходил аналогичную процедуру на другом устройстве.

Далее подробней рассмотрим непосредственно процедуру обучения ключа в УАЗ Патриот.

1. Сначала закрываем двери, после чего вставляем ключ в личинку и активируем зажигание. Выдерживаем паузу длительностью в 6 секунд.
2. Теперь зажигание выключаем и следим за мигающим контрольным символом. Это мигание должно происходить с частотой пять раз за секунду. Если процесс носит замедляющийся характер, то обучение произведено некорректно. Далее вынимаем ключ из личинки.
3. Лампа продолжает оставаться в мигающем режиме в течение 6 секунд. Сразу вставляем ключ и активируем зажигание. Если в данный момент наблюдается появление звуковых сигналов, то процедура проведена правильно.
4. Снова выдерживаем 6-секундную паузу до появления двух звуковых сигналов. Если появление сигналов не наблюдается, то процедуру повторяем сначала.
5. Когда даже после третьей попытки невозможно обучить ключ, то его необходимо заменить. Такая ситуация может свидетельствовать о том, что ключ ранее был обучен на другом иммобилайзере.
6. После успешной процедуры вставляем ключ и запускаем мотор.

К сведению! Устройство способно обучить только два ключа. Эту особенность необходимо учесть в дальнейшем. Обучающий ключ в последствии подлежит перекодировке.

Причины проблем с штатной сигнализацией Уаз Патриот

1. Неправильная установка:

Часто проблемы со штатной сигнализацией на Уаз Патриот связаны с неправильной установкой. Монтаж может быть выполнен непрофессионально или с использованием некачественных материалов, что может привести к несоответствующей работе или полному отказу системы.

2. Механические повреждения:

Сигнализация на Уаз Патриот может дать сбой из-за механических повреждений. Например, провода системы могут быть повреждены при монтаже или в результате воздействия внешних факторов, таких как аварийные ситуации или естественные стихийные бедствия. В результате возникают проблемы со связью между компонентами сигнализации.

3. Повреждение электронных компонентов:

Причиной проблем с штатной сигнализацией Уаз Патриот может быть повреждение электронных компонентов, таких как центральный блок управления, пульт дистанционного управления или датчики. Это может произойти в результате короткого замыкания, перегрузки или воздействия высоких температур.

4. Устаревшее программное обеспечение:

Еще одной причиной проблем с штатной сигнализацией Уаз Патриот может быть устаревшее программное обеспечение. Время от времени производитель выпускает обновления для системы сигнализации, которые исправляют ошибки или улучшают ее функциональность. Если установленное программное обеспечение не соответствует последней версии, могут возникнуть проблемы с работой системы.

5. Низкое качество компонентов:

Некачественные компоненты, используемые при сборке штатной сигнализации Уаз Патриот, могут стать причиной ее ненадежной работы. Дешевые элементы или комплектующие, произведенные с нарушением технологических процессов, могут недостаточно качественно выполнить свои функции или быстро выйти из строя.

Итог:

Проблемы с штатной сигнализацией Уаз Патриот могут быть вызваны неправильной установкой, механическими повреждениями, повреждением электронных компонентов, устаревшим программным обеспечением или низким качеством комплектующих. Для решения этих проблем необходимо обратиться к квалифицированным специалистам, провести диагностику и выполнить необходимые работы по восстановлению или замене дефектных компонентов.

Как отключить иммобилайзер на Уаз Патриот

УАЗ Патриот за время своего существования обзавелся популярностью в среде угонщиков. Эта «слава» заставила производителя дополнить список штатного оснащения таким полезным компонентом, как иммобилайзер. Данное устройство непосредственно связано с бортовым ЭБУ и противодействует попыткам угона. Суть защиты состоит в том, что когда в личинку замка зажигания погружен нештатный ключ, то мотор не запускается. Также пуск двигателя становится невозможным при попытках его осуществить иными способами, поскольку иммобилайзер распознает таковые действия.

Далее поговорим где находится указанное устройство в модели УАЗ Патриот и рассмотрим его функциональную схему

Также уделим внимание моментам, связанным с ситуациями, когда «родные» ключи отсутствуют, а блокировку иммобилайзера требуется «обойти»

FakeHeader

А у тебя аллигатор? У меня что то перестала глохнуть при поднятом ручнике. Индикатор моргает. Но проблема в том что кз сделал на щуп от болта геныче. Когда менял детки. И все. После этого такое стало. Все 4 преда у сиги нормальные. Аллигатор сига. Может где еще есть преды?

Спасибо Игорь. Все 4нашел, но при этом очень удивился. У меня блок управления центральным замком вообще отключен. К контактной группе подключена сигналка. Если этот штейкер подключить к блоку, то машина начинает орать. Ключем отключаю, но при этом с ключа не закрываются двери. Касаемо сигналки: предохранитель перегорел. Его я поменял и вроде бы все заработало, но это до первой поездки. После предохранительсгорает заново. Разобрал водительскую дверь и обнаружил, что провода перетерлись и оголились в районе где провода уже входят в салон из кожуха. Все разобрал, заизолировал, проверил все двери, поменял еще раз предохранитель, но увы это не помогло, после поездки снова не работает. Придется везди к электрикам и искать где еще кз

Источник

Отключить имобилайзер?

Отключить имобилайзер?

Сообщение ZubarevKS » Ср фев 08, 2012 04:06

Сообщение Rolly » Ср фев 08, 2012 06:40

Re: Отключить имобилайзер?

Сообщение Партизанский » Ср фев 08, 2012 06:41

Если машина 2008. 2011 года выпуска – у тебя стоит блок управления (ЭБУ) БОШ.

В описанной тобой ситуации, машина и не должна заводиться старыми ключами и с новым блоком управления – старые чипы в ключах не соответствуют новому блоку управления, поэтому иммобилайзер блокирует зажигание (защищает машину от угона).

При выходе из строя ЭБУ БОШ необходимо заказывать на заводе новый блок управления в комплекте с тремя ключами, чипы которых уже “прописаны” в ЭБУ.

Т.к. у тебя уже куплен новый блок, выход сейчас вижу один: отправить новый блок почтой на прошивку какому-нибудь чип-тюнеру, который программным путём отключит встроенный в ЭБУ иммобилайзер и запретит блоку управления проверять соответствие чипов в ключах.

После этого машину можно будет заводить ключами с любыми чипами или вообще без чипов.

Сообщение ZubarevKS » Ср фев 08, 2012 09:33

Сообщение Партизанский » Ср фев 08, 2012 10:30

Думаю, не сможет он подружить блок и старые ключи (причины выше). А вот отключить иммобилайзер совсем – грамотному чип-тюнеру “раз плюнуть”.

Распечатай, покажи чип-тюнеру, пусть при отключении иммобилайзера заодно отключит ДК-2 и проверку эффективности работы нейтрализатора, не нужны они в глухих регионах страны.

Сообщение ZubarevKS » Чт фев 09, 2012 09:13

Сообщение Серёга34 » Чт фев 09, 2012 09:36

Сообщение TXA » Чт фев 09, 2012 09:46

Сообщение Роман Б. » Чт мар 08, 2012 19:46

При утере основных ключей, меняется основной комплект: контролер, замок зажигания с ключами, чипы (транспондеры).

При исправности замка зажигания и ключей возможна замена контролера и чипов.

При смене основного комплекта для КМПСУД Евро 3 в ключах должны применяться неинициализированные чипы в количестве не менее 3 штук. Обучение ключей проводится при первом включении контролера. Вначале возможно использование 1 чипа, которым допускается провести только 30 свободных запусков двигателя, далее запуски двигателя блокируются.

Необходимо провести обучение дополнительных 2-х ключей. При наличии в системе 3-х ключей функции «мастер-ключа» выполняют любые 2 ключа из комплекта. При утере хотя бы одного ключа обязательно должна быть проведена регистрация дополнительных ключей. Это связано с необходимостью наличия минимального количества необходимых ключей (2-х) для выполнения функций управления режимами ЭПС, в том числе режима регистрации дополнительных ключей. При наличии только одного ключа из комплекта (утере 2-х ключей) возможна дальнейшая эксплуатация автомобиля до его утери, при этом регистрация дополнительных ключей невозможна.

Максимальное количество обучаемых ключей – 8.

Это по науке. Чтобы сделать блок управления не обученным, нужно переписать область EEPROM с необученного ЭБУ в процессоре и обучить его новыми, чистыми чипами. Если старый ЭБУ не исправный, но остается возможность считать EEPROM, то возможно его переписать в новый ЭБУ – и тогда получится “клон” и двигатель будет заводиться со старыми чипами. В любом случае придется ЭБУ вскрывать, ибо EEPROM иначе не переписать. И не ведитесь на замену контроллера – вопрос с переобучением ключей решаем и со старым ЭБУ

Процедура обучения подробно описана тут

Отключить имобилайзер?

Сообщение VladislaV » Пн окт 08, 2018 01:04

Чтобы поменять мозги Микас-11 Евро-2 на новые из магазина, сохранив штатный иммо, что надо сделать?

1. Просто поменять мозг и пользоваться старыми ключами, блок иммобилайзера за приборкой будет давать в новый мозг разрешение на запуск, т.к. он остается старый со старыми ключами. 2. Считать со старого мозга EEPROM, установить новый мозг, записать ЕЕPROM со старого мозга на новый и пользоваться старыми ключами. 3

Отключить в прошивке нового мозга иммо и пользоваться старыми ключами, не обращая внимание на чипы

Отключить имобилайзер?

Сообщение TXA » Пн окт 08, 2018 10:04

Купить + новые чипы в ключи, прописать их и. В путь

Отправлено с моего S60 Lite через Tapatalk

Отключить имобилайзер?

Сообщение VladislaV » Пн окт 08, 2018 10:42

Отключить имобилайзер?

Сообщение TXA » Чт окт 11, 2018 06:07

Замена мимо, подразумевает также замену чипов в ключах, если конечно вдруг, новый мимо поймет и пропишем в себя старые ключи, со старыми метками, но чипы в ключах могут записать только 1 раз в себя

Как отключить штатную сигнализацию на уаз патриот

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как отключить штатную сигнализацию на уаз патриот?».

Сегодня столкнулся с глюком штатной сигнализации: подхожу к машине (Патриот 12 года), пытаюсь открыть ее пультом дистанционного управления (ПДУ) на штатном ключе, но центральный замок не открывается. Поменял в ключе батарейку — такая же фигня. Вручную открываю водительскую дверь ключом, начинает орать сигнализация, остальные двери остаются закрытыми. Нажатия на кнопки ПДУ эффекта не дают, машина продолжает орать. Помогает только скидывание фишки с блока управления электропакетом (БУЭ), который находится справа в ногах переднего пассажира.

Сперва подумал, что залило БУЭ — такое частенько бывает. Но вскрытие БУЭ показало, что внутри сухо и чисто.

Незадолго до этого с ПДУ начала плохо открываться водительская дверь — то откроется, то нет, причем остальные открывались нормально.

Есть подозрение, что нужно искать коротыш или оторванный контакт, например, в гофрах дверей. Возможно, отпал провод на водительском электрозамке.

Кто-нибудь сталкивался с подобным? Как победили? Заранее спасибо за ответы!

Совершенно забыл рассказать об интересном случае со штатной сигнализацией Патриота. Вспомнил о нём, когда делал запись по промежуточному итогу.

На самом деле, ситуация довольно распространённая. Поэтому информация может быть полезна будущим и нынешним УАЗоводам, владельцам Патриотов.

Учитывая, что на паре моих предыдущих машин штатная сигнализация также обозначала своё включение клаксоном, я сразу не придал этому особого значения.

При этом закрытие авто ключем через скважину в двери сигналом не сопровождалось.

Задумался я о том, как бы сделать закрытие авто чуть менее громким, лишь через пару недель после приобретения, когда приехал домой довольно поздно ночью. Дальше — больше. Каждый раз звук сигнала при закрытии Патриота стал раздражать всё сильнее и я стал закрывать авто ключом, что считаю несколько неудобным и не совсем правильным.

Интернет же поведал мне страшную историю о том, что так быть совершенно не должно. Если при постановке Патриота на штатную сигнализацию, авто делает гудок клаксоном, это значит, что какая-то область автомобиля исключена из охранной зоны ввиду её открытого состояния. А закрытие УАЗика ключом вообще не активирует штатную сигнализацию, поэтому клаксон в этом случае не будет гудеть.

Простыми словами: гудок при постановке Патриота на штатную сигналку означает, что что-то пошло не так. Либо плохо закрыта какая-то дверь (в т.ч. дверь багажника), либо не закрыт капот.

В двух словах, что там происходит. Когда капот закрыт, петля капота задней своей частью зажимает кнопку концевика. Расположение концевика капта можно увидеть на фото:

На этом видео ниже заметно, что кронштейн концевика согнут не под ровным углом. Это приводит к тому, что задник петли промахивается мимо кнопки. Таким образом, сигнализация считает, что капот не закрыт, и исключает его из охранной зоны, сообщая об этом единоразовым гудком клаксона.

Оригинал видео найден здесь.

Исправить ситуацию можно просто немного отогнув кронштейн в сторону салона, чтобы он принял изгиб ровного угла. Кронштейн поддатлив, поэтому много усилий для этого применять не придётся.

Я бы, кстати, советовал всем проверить этот момент сразу, т.к. в Сети есть информация, что при определённом стечении обстоятельств петля капота может сломать концевик. Тогда простым отгибом кронштейна уже отделаться не удастся, придётся покупать новый концевик.

Вчера машина перестала реагиравать на сигналы открыванмя и закрывания дверей с ключа, вообще тишина. И центральный замок не работает если водительскую кнопку закрываешь изнутри то должны все кнопки закрываться, но щас у меня закрывается только водительская дверь. Подскажите, может кто знает в чём косяк?

Mileage: 5000 km

Цены на сигнализации для UAZ Patriot — [StarLine и Pandora]. Установка сигнализации на УАЗ Patriot

Ниже представлены надёжные автосигнализации с интеллектуальным автозапуском (и без), интегрированные CAN-LIN, GSM и Bluetooth интерфейсами, и дорогие спутниковые сигнализации с GPS-ГЛОНАСС мониторингом.

ЦЕНЫ УКАЗАНЫ С УСТАНОВКОЙ

Установка сигнализации на УАЗ Patriot в Томске

Установка сигнализации на машинуУстановка автосигнализации осуществляется в официальных установочных автосервисах, которые имеют сертификаты соответствия и предоставляют условия сохранения дилерской гарантии.

— Установка осуществляется в течение 6-10 часов (1 рабочий день).

— Установочные центры предоставляют гарантию на монтаж 5 лет.

— Производители сигнализаций дают гарантию на своё оборудование до 3-х лет.

— Для записи на установку и консультации звоните по указанным ниже номерам.

Официальные установочные центры

Аларм, ул. Герцена, 35/1,тел.: 8(3822) 50-79-39

Инсталл Авто, ул. Суворова, 21/1,тел.: 8(3822) 50-00-15

StarLine, ул. Больничная, 6,тел: 8(3822) 34-82-82

Pandora, ул. Герцена, 35/1,тел.: 8(3822) 33-83-83

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания: +12 – розовый Зажигание (+) – синий Стартер (+) – синий К проводам легко подцепиться за щитком.

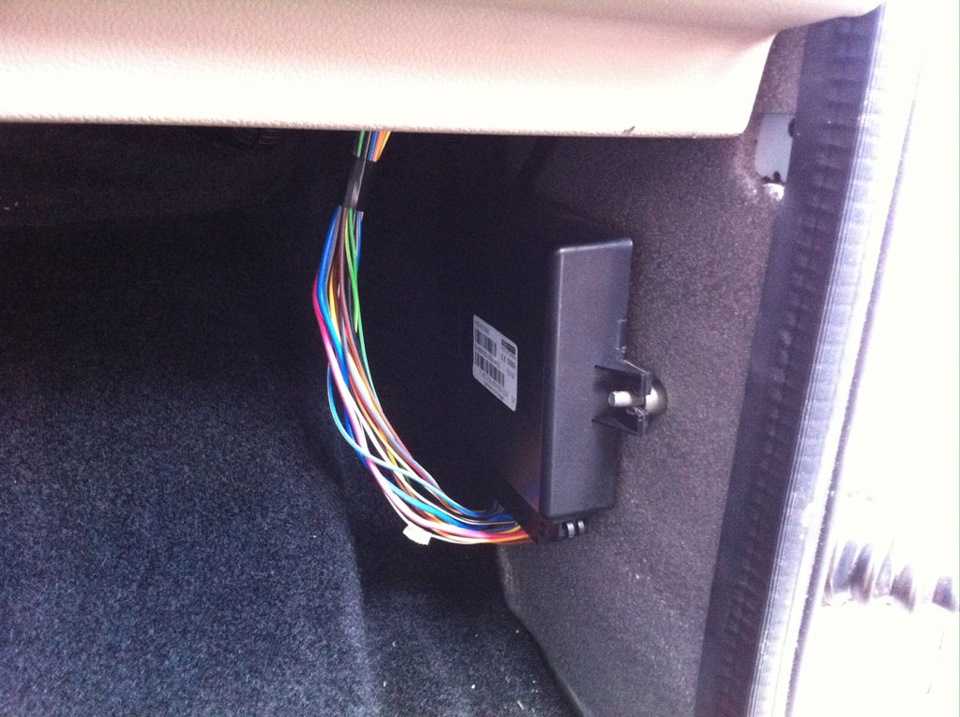

Блок центрального замка, который находится с права в кик-панели Повороты (+)- синий/белый, оранжевый Двери общие (-) – желтый Центральный замок (-) – закрыть – 7 пин, открыть -2 пин. К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов: Ручник (-) – зелёный/красный Генератор (+) – синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) – коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода. Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

УАЗ Patriot «Wayfarer» › Бортжурнал › Человеческая установка сигнализации с дистанционным запуском

Инжекторная машина должна иметь дистанционный запуск. Ну а правильно, нафига иначе этот инжектор то… Считай, за 3 рубля тебе и комфорт, и вебаста и все 33 удовольствия. Заехав в пару салонов, и предварительно спросив, каким образом мне ее поставят, я узнал много нового. Оказывается, в таких сложных авто, установщики особо не парятся, и ставят ВТОРОЙ соленоид на водительскую дверь, который приводит в движение родной, и тем самым ЦЗ. Это даже не то, что жуть, а… подумал я. И когда я начал объяснять, что я хочу подключиться параллельно штатной сигналке… Короче меня все посылали… Вариантов не оставалось… Берем пиво, самый дешевый тестер за 160 рублей, два мотка черной изоленты и пару часов свободного времени. Разбираем опять панель – после магниотлы все должны быть уже смелые.

Источник статьи: http://kiauto.ru/sovety/signalizaciya-uaz.html

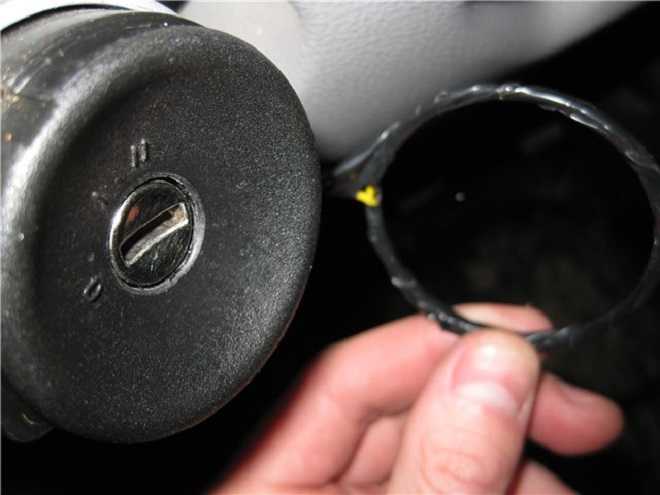

Замок зажигания УАЗ Патриот с иммобилайзером

Российские внедорожники часто подвергаются угонам. Поэтому производители снабжают автомобили дополнительными устройствами, предотвращающими несанкционированный запуск двигателя. Иммобилайзер на УАЗ Патриот контактирует с электронным блоком управления, прекращая работу мотора при введении в замок зажигания нештатного ключа.

Основное предназначение и принцип действия

Это средство профилактики угона в отечественные автомобили начало устанавливаться недавно. Оно представляет собой микропроцессорный модуль, защищенный корпусом из прочного пластика. Процессор распознает факт несанкционированного доступа к системе зажигания и блокирует работу двигателя.

При угоне автомобиль отъедет на небольшое расстояние, после чего встанет.

Процесс срабатывания устройства включает следующие этапы:

Чип иммобилайзера на УАЗ Патриот.

• получение процессором сигнала об использовании нештатного ключа;
• распознавание и обработка полученных данных;
• передача сигнала бортовому модулю управления двигателем;
• подача электронным блоком команды на прекращение поступления электричества к стартеру.

Такие действия выполняются даже при использовании неофициального дубликата штатного ключа. Помимо процессора, иммобилайзер включает защитное реле и магнитный клапан.

Обучение ключа

Эта процедура требуется достаточно редко. Обучение проводится для обеспечения возможности беспрепятственного запуска двигателя. Такую процедуру проводят в автосалоне перед передачей автомобиля покупателю. Если производится замена электронного блока управления или изготовление копии штатного ключа, обойтись без обучения невозможно. Новая метка изготавливается по заказу, после этого ее синхронизируют с иммобилайзером.

Игнорировать процедуру нельзя, иначе запустить мотор не получится. Некоторые владельцы деактивируют иммобилайзер, однако автомобиль лишается защиты от угона.

Правильно обучить можно только новый исправный ключ. Нельзя проводить подобное действие с меткой, подключенной к другому устройству.

Привязку ключа для UAZ Patriot выполняют так:

1. Закрывают двери машины. Ключ вводят в замок зажигания, поворачивают его в положение «Включено». Ждут 6 секунд, после чего силовой агрегат должен запуститься.
2. Отключают зажигание, проверяют состояние контрольного светодиода. Он должен мерцать 5 раз в секунду. Если мигание замедляется, действия выполнены неверно. Ключ вынимают из системы зажигания. Лампа будет мигать в течение следующих 6 секунд.
3. По истечении указанного времени ключ вставляют в замок, активируют силовой агрегат. Если после поворота личинки замка наблюдается звуковое оповещение, обучение выполнено правильно. Через 6 секунд блок управления подаст 2 коротких гудка. Если звуковое сообщение не получено, все действия выполняют сначала.
4. Если обучение ключа не удается выполнить с третьей попытки, метку заменяют. Это свидетельствует о том, что устройство привязано к другому блокиратору двигателя.
5. Если обучение выполнено корректно, ключ вводят в замок, запускают двигатель.

К иммобилайзеру можно привязать не более двух меток. Эту особенность учитывают при заказе дубликатов. Обучающий ключ после завершения процедуры перепрограммируют.

Уаз Патриот с 2014 года схема установки сигнализации

Точки подключения на новый Уаз Патриот с 14 года

Устанавливаем сигнализацию StarLine A93 с модулем CAN + LIN

1. Для доступа к блоку предохранителей снять пластиковую накладку под рулевой колонкой (крепление на защёлках)

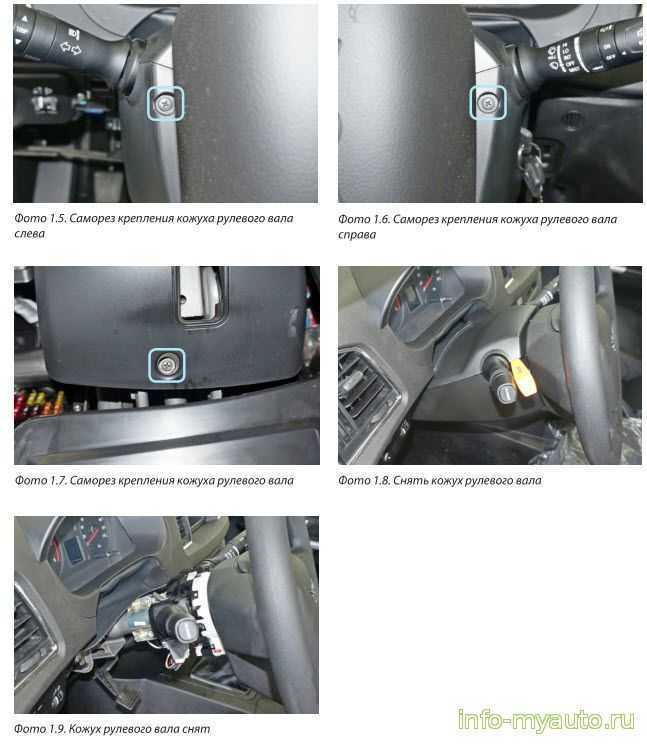

2. Для доступа к замку зажигания снять нижнюю частькожуха рулевого вала. Для этого необходимо отвернуть пять саморезов крепления и снять её.

3. Снять панель приборов. Для этого необходимо сначала отвернуть два самореза крепления декоративной накладки и снять её (крепление на защёлках), затем отвернуть четыре самореза крепления и вынуть панель, отсоединив разъём

4. Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

5. Установить под капотом сирену (крепить на саморезы) и датчик температуры двигателя (с помощью пластиковых стяжек). Выполнить подключение контроля концевика капота в жгуте его разъёма. Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

6. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за панелью приборов

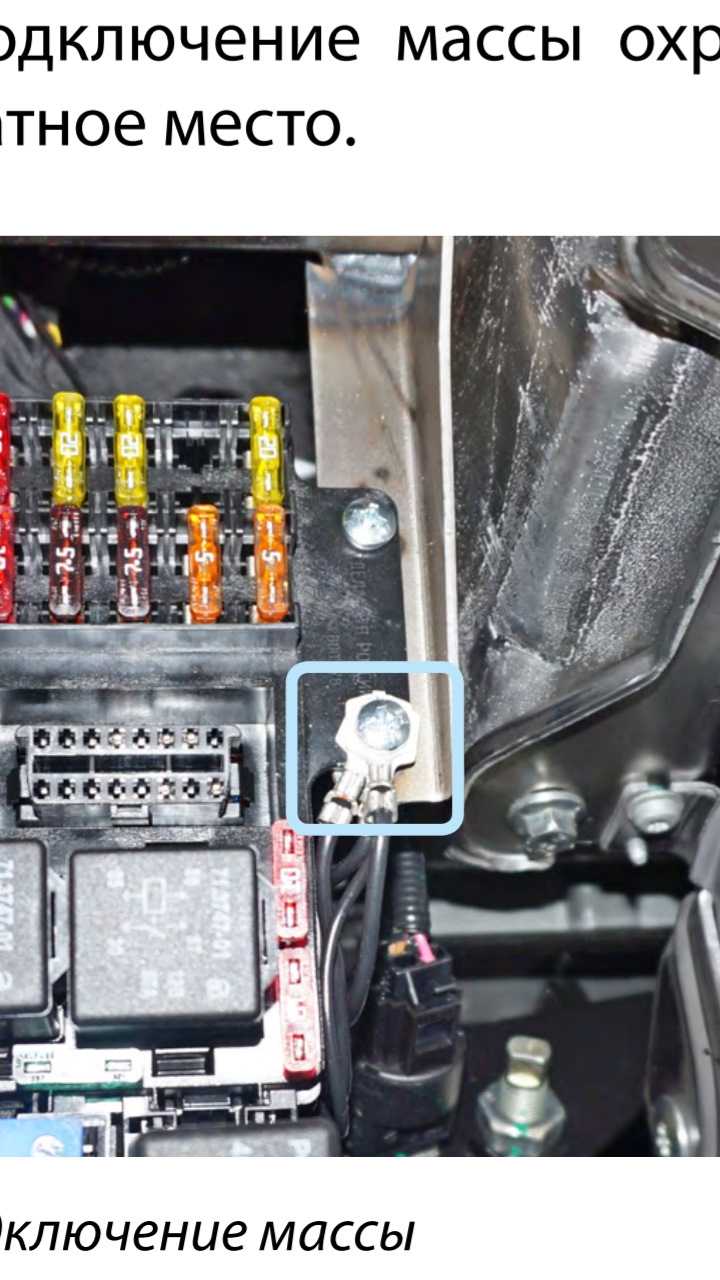

7. Выполнить подключение массы охранно-телематического комплекса StarLine слева от рулевой колонки в штатное место.

8. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте разъёма панели приборов

9. Выполнить подключение LIN-шины охранно-телематического комплекса StarLine в жгуте за панелью приборов согласно Схеме1.

10. Выполнить подключение контроля ручного тормоза в жгуте разъёма панели приборов согласно Схеме 2.

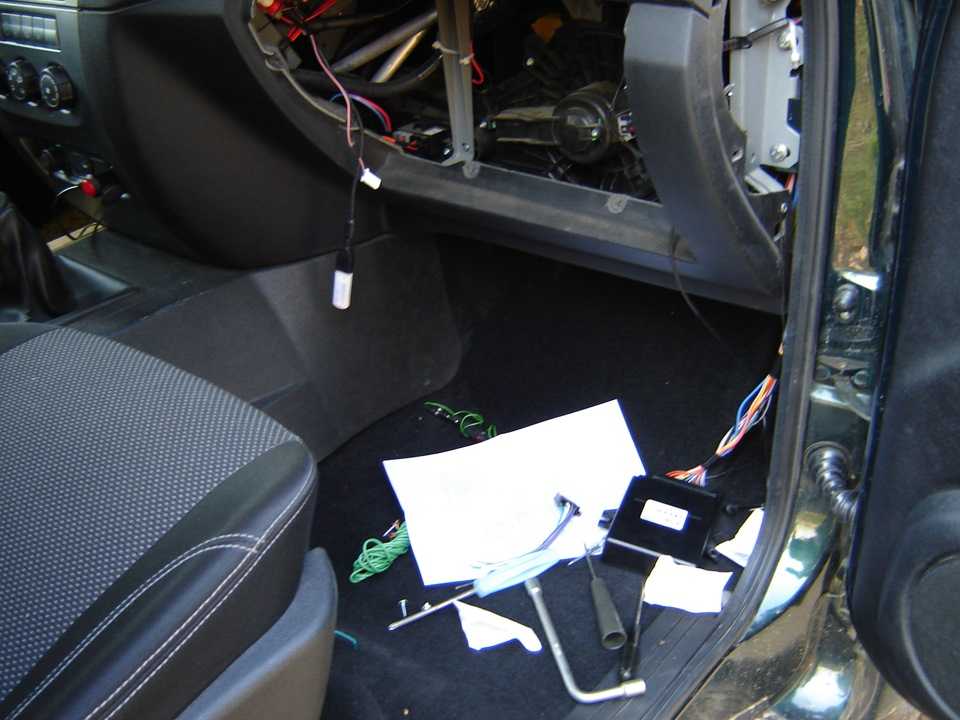

11. Выполнить подключение силового управления сигналами поворотов (зелёно-жёлтый и зелёно- чёрный провода разъёма Х2 охранно-телематического комплекса) в жгуте разъёма панели приборов.

12. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание охранно- телематического комплекса и силового модуля автозапуска. Данные соединения рекомендуется выполнять методом пайки.

13. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем разместить антенну модуля обхода ВР-03 на штатной антенне, расположенной на замке зажигания

Подведем итоги

Как видно, процедура обучения не является сложной и доступна для выполнения практически каждому владельцу УАЗ Патриот. Главное знать, где находится устройство и как с ним работать.

Однако, этого нельзя сказать о процессе отключения такого устройства, как иммобилайзер. Напомним, что выполняется такое действие в случаях, когда устройство по каким-либо причинам становится бесполезным владельцу. Для работы потребуется присутствие ноутбука и специального чипа. Также немаловажным фактором выступает опыт манипуляций с подобного рода противоугонным оборудованием.

Если владелец UAZ Patriot не уверен в успешности самостоятельной операции, то рекомендуется посетить квалифицированных специалистов, которые корректно выполнят процедуру деактивации устройства. Также следует быть готовым в финансовом плане, поскольку данную работу нельзя охарактеризовать, как дешевую. Затраты будут оправданы, поскольку владелец UAZ Patriot будет наделен уверенностью в том, что автомобиль не «подведет» и мотор будет гарантированно запущен.

Напоследок отметим, что присутствие иммобилайзера в UAZ Patriot не носит характер необходимости, однако оно многократно увеличивает защищенность автомобиля от несанкционированного посягательства со стороны третьих лиц. Рекомендуем, перед тем как отключить иммобилайзер серьезно задуматься о таком рискованном шаге, поскольку уровень безопасности резко снижается.
