Как снять задний бампер ваз 2104: подробная инструкция и советы

Особенности снятия и установки заднего бампера на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрено наличие заднего бампера, выполняющего разные функции. В процессе эксплуатации он часто подвергается механическому воздействию сторонних предметов на его пластиковую конструкцию, что приводит к необходимости ремонта или замене. О том, как снимается и устанавливается задний бампер на ВАЗ 2107, пошагово описано в материале.

О конструкции задней части обвеса ВАЗ 2107

Обвес сзади на семерке имеет аналогичную конструкцию с передним, поэтому габариты его также составляют 160х20х15 см. Изготавливается устройство полностью из пластика, а сверху располагается декоративная хромированная накладка из металла, значительно выделяющаяся и подчеркивающая контур кузова автомобиля.

Как и передний, задний бампер семерки необходим для выполнения следующих задач:

Защита лакокрасочного покрытия от формирования царапин и ударов. Такие последствия могут возникнуть по причине столкновения с препятствиями.
Улучшение внешнего вида автомобиля ВАЗ 2107.
Защита кузова от вмятин и ударов при легких столкновениях с другими авто.

При механическом воздействии на устройство, происходит его деформация. Если это произошло, то необходимо восстановить целостность обвеса, для чего надо выяснить особенности его снятия.

Демонтаж заднего обвеса семерки

На фото в материале показано, как выглядит задний бампер на ВАЗ 2107 в сборе. Именно в таком виде и выполняется демонтаж устройства с автомобиля. Надо сразу отметить, что если приходилось снимать передний обвес, то снять его сзади не составит большого труда. Устройства имеют абсолютно идентичные крепления, поэтому и алгоритм демонтажа одинаковый.

Инструкция по снятию рассматриваемой детали с семерки, имеет следующий вид:

Для демонтажа потребуется открыть багажник, и найти там оба крепления кронштейнов, расположенные по бокам на полу багажника. Если там есть корыто – то его потребуется достать.
Сначала понадобится выкрутить крепления кронштейнов, воспользовавшись для этого гаечными ключами на «22».
Если соединения загрязнились и не поддаются вывинчиванию, то необходимо их очистить, и обработать смазкой WD-40.
Через 5-10 минут после этого выкрутить их с обоих сторон, а затем потянуть на себя бампер, вынимая кронштейны из втулок. Снимите устройство, отсоединив его от кузова.
Снимаются также крепления с кузова, чтобы их очистить или при необходимости заменить.

После снятия уже можно приступать к ремонту, модернизации или замене. Кронштейны при необходимости можно отсоединить от конструкции бампера, открутив четыре гайки.

Самостоятельная установка бампера

После снятия рассматриваемой детали выполняются различные манипуляции — ремонт или модернизация, восстановление целостности или замена. Большой популярностью пользуется тюнинг буфера, который позволяет не просто усовершенствовать деталь, но еще и преобразить внешность семерки.

Если выполняется замена заднего бампера, то при этом надо выполнить следующие действия:

Очистить отверстия в кузове, а также места фиксации кронштейнов.
Закрепить кронштейны к устанавливаемой детали, а после с соблюдением последовательности обратной снятию, произвести установку.
Зафиксировать деталь при помощи резьбовых кронштейнов под ключ на «22».
Если не удается посадить резиновую втулку в отверстие, то для этого рекомендуется обработать ее мыльным раствором.

Чтобы в следующий раз не пришлось тратить много времени на срыв крепежных соединений, рекомендуется обработать их смазочными материалами, типа Литол или Солидол. Если планируется покрасить хромированную накладку, то вовсе не обязательно снимать для этого бампер с автомобиля. Можно попробовать снять ее, достав до гаек крепления ее к бамперу, которые расположены внутри бампера. Лакокрасочные манипуляции также можно произвести, воспользовавшись для этого тканями или бумагой, прикрыв с их помощью пластиковую часть детали.

Задний бампер

Главная особенность заднего бампера заключается в том что крепления закрывают резиновые уплотнители. Для того чтобы снять его придется открывать багажник и снимать фиксаторы полика.

Пошаговая инструкция демонтажа

Снятие заднего бампера происходит следующим образом:

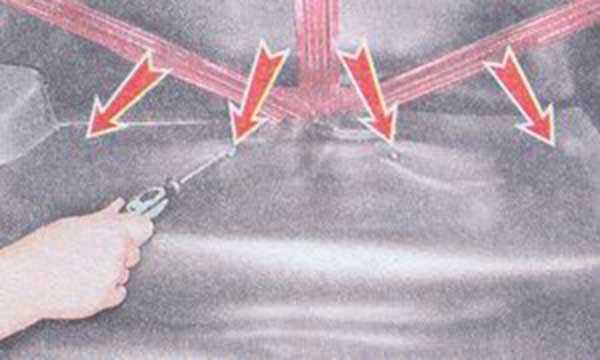

Требуется открыть багажник. При помощи отвертки демонтируем фиксаторы резинового пола и достаем его.
Теперь снимаем всю пластиковую обивку багажника при помощи крестовой отвертки. Выкручиваем все резьбовые соединения закрепленные саморезами, снимаем чехол, достаем запаску.
Теперь можно свободно подобраться и открутить левый кронштейн.
Снимаем накладку топливного бака, ослабляем немного хомуты и сдвигаем его немного в сторону так чтобы дотянуться до кронштейна.
Откручиваем крепления
Теперь просто снимаем центральные кронштейны.
Аккуратно снимаем буфер. Нужно несильно тянуть его на себя до тех пор, пока трубы окончательно не выйдут.

Как поставить бампер обратно

Аналогично с передним буфером, чтобы поставить все на место процесс выполняется в обратной последовательности. Перед установкой нужно тщательно проверить в каком состоянии находятся резиновые уплотнители. Если все плохо, то их желательно заменить.

Особенности бамперов различной серии

На других моделях ваз (например, ВАЗ 2105, на ВАЗ 2104 и прочие) защитные элементы напоминают те, что установлены на 2107. Разница заключается в количестве креплений. Их всего два. Крепятся специальными трубчатыми усилителями и кронштейнами. Концы съемные. Сами элементы изготовлены из синтетических материалов.

ДЕМОНТАЖ ЗАДНЕГО ОБВЕСА

Алгоритм разборки заднего буфера полностью повторяет снятие передней детали, поскольку способ крепления одинаков. Соответственно, применяются идентичные инструменты. Раскручивается по два внутренних соединения с каждой стороны, затем элемент вынимается из втулок.

Для полной разборки обвеса достаточно открутить 6 болтов крепления

В демонтаже заднего бампера есть одно отличие — колёса не поворачиваются, доступ к болтам и гайкам затруднён. Проблема решается двумя способами — поочерёдным снятием колёс либо раскручиванием крепежа из смотровой канавы. Если резьбы сильно прихватило ржавчиной, предпочтительнее использовать вариант первый.

ВИДЕО: КАК УСОВЕРШЕНСТВОВАТЬ ЗАДНИЙ БУФЕР

Поскольку эпоха «классики» ВАЗ постепенно уходит в прошлое, выпуск запчастей на «Жигули» сокращается. Заводские бампера в сборе продаются на рынке и в автомобильных магазинах, но отыскать хромированные накладки становится сложнее. Отсюда возникает необходимость в ремонте и покраске существующих деталей, покупать тюнинговые обвесы для многих автолюбителей неприемлемо.

Клыки бампера

Для ВАЗ 2105 характерно и такое понятие, как «клыки» бампера. Это специальные приспособления, которые помогают удерживать буфер в строго горизонтальном положении. Клыки выполняются из пластика и резины и дополняют кронштейн, а также усиливают защиту самого кузова. На ВАЗ 2105 клыки бампера фиксируются прямо на поверхность кронштейна через шпильку и стопорную шайбочку. Снять буфер можно как отдельно, так и с клыками, если они потрескались или сломались и требуют замены.

Видео: уличные гонки на ВАЗ 2105 — бампера так и трещат

https://youtube.com/watch?v=QPpMPI9ED5w

ВАЗ 2105 — автомобиль, который обычно не вызывает трудностей в плане ремонта или замены запчастей. Поменять бампера на модели сможет даже неопытный водитель

Однако важно иметь ввиду, что красивый бампер оригинального вида может не защитить кузов от сильного столкновения, поэтому рекомендуется выбирать типовые заводские буфера, отличающиеся хорошими защитными свойствами

Задний бампер

Как поставить бампер обратно

Особенности бамперов различной серии

Помогите советом по бамперу

3.14ЗДОБОЛ ДЕТЕКТОР||||| Мой ведролёт

Город 21053 , Восточный Донецк , Украина

Чем быстрее едешь, — тем меньше ям на дороге! Мой Пятачёк!

Город Москва
Авто: LADA 21043, ВАЗ 2101

#26 Vitaliy2008

Защита от спам-ботов: 730
Город Гатчина Лен. область
Авто: BMW 730 i сгорела после криворукого ремонта, продана ВАЗ 21043 продана, BMW X3 Е83 2005 г езжу сейчас

американский форум вопрос = ответ еврейский форум вопрос = вопрос русский форум вопрос = двое суток слушаешь какой ты дебил а потом может быть ответят Древняя китайская мудрость гласит: «НИ СЫ!», что означает: «Будь безмятежен, словно цветок лотоса у подножия храма истины»

#27 geniz

Город Актобе, Казахстан ,
Авто: ВАЗ 21043

Имеется ввиду необязательно снимать резиновые накладки с бампера. А сам бампер конечно снимать с машины.

Но мы это про проблеме выложенного фото. А про твой — то невидя характера помятости трудно что либо сказать.

Но по мне, так я лучше бы заменил сам швеллер.

Город Москва
Авто: LADA 21043, ВАЗ 2101

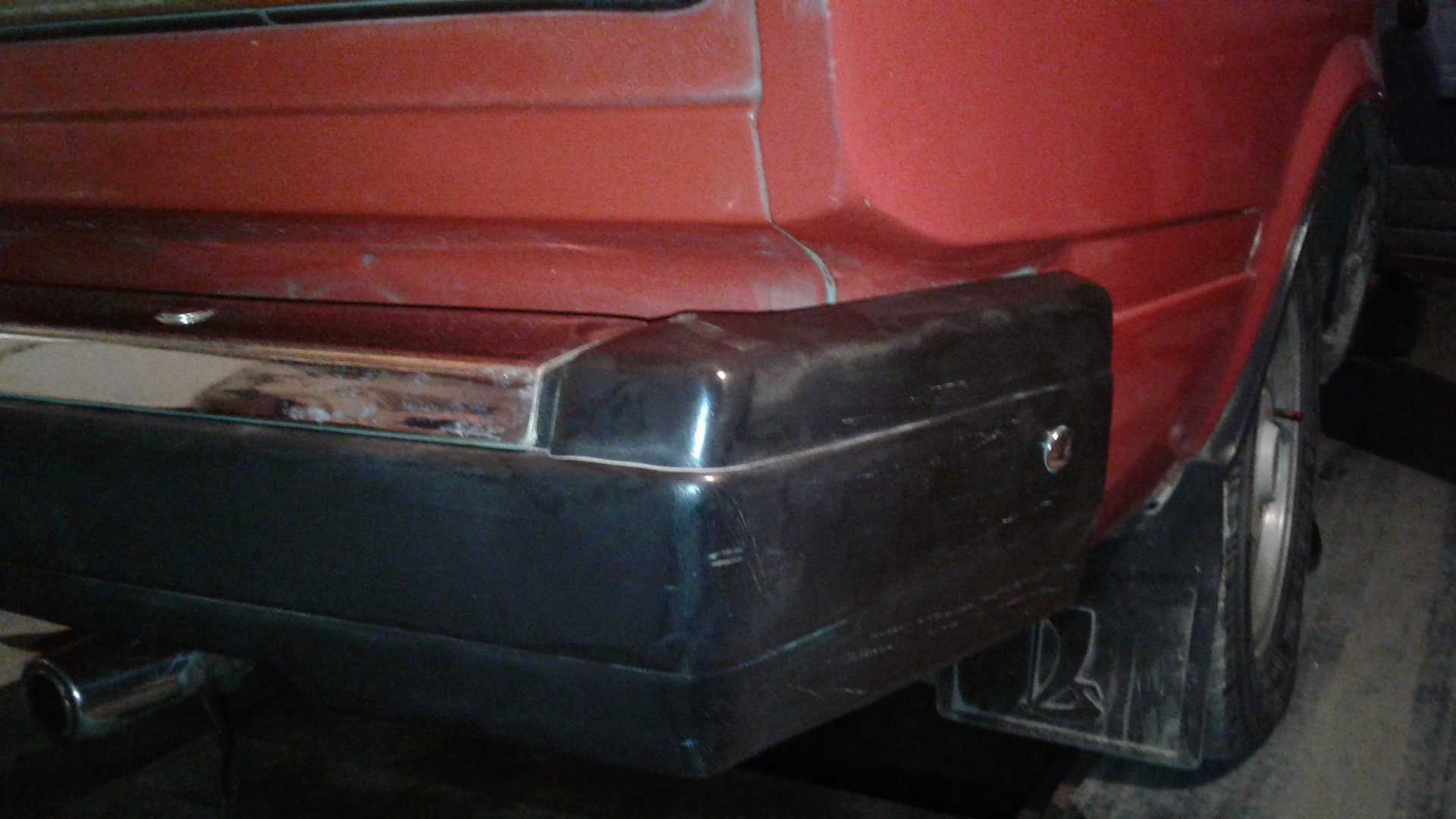

Вот характер замятости:

То же самое в меньшей степени.

#29 Vitaliy2008

Защита от спам-ботов: 730
Город Гатчина Лен. область
Авто: BMW 730 i сгорела после криворукого ремонта, продана ВАЗ 21043 продана, BMW X3 Е83 2005 г езжу сейчас

НАЗНАЧЕНИЕ И РАЗМЕРЫ ОБВЕСОВ «СЕМЁРКИ»

На подавляющем большинстве современных машин передний и задний бампер является продолжением кузова и служит декоративным элементом. Исключение — некоторые модели внедорожников, оборудованные силовыми обвесами. Бамперам ВАЗ 2107 больше подходит название «буферы», поскольку они выдвинуты за пределы кузовных деталей и призваны выполнять 3 функции:

Предохранять элементы кузова автомобиля от вмятин при лёгких столкновениях.
Защищать лакокрасочное покрытие передних и задних крыльев от царапин в случае задевания какого-либо препятствия либо другой машины (например, в процессе парковки).
Улучшить внешний облик транспортного средства.

Заводские обвесы «семёрки» целиком делаются из пластика, сверху ставится тонкая декоративная накладка

В отличие от предыдущих моделей «классики», обвесы ВАЗ 2107 изготовлены из пластмассы и оснащены декоративными хромированными вставками. Боковые пластиковые накладки сохранили схожесть с аналогичными деталями «шестёрки», но увеличились по высоте.

Практика показывает: симпатичные бамперы «семёрки» утратили защитную функцию по следующим причинам:

материал буфера способен выдержать действительно лёгкие удары;
от средней ударной нагрузки пластик трескается и ломается на части;
кузовной фартук легко повреждается сломанным обвесом;
при ударе передом о стену разрушению также повергается хромированная решётка радиатора — закреплённая на ней эмблема ВАЗ стоит на одном уровне с бампером.

Спереди на бампере предусмотрена площадка для установки госномера

Размер заднего заводского бампера составляет 1600 х 200 х 150 мм (длина / ширина / высота). На переднем элементе производителем предусмотрена площадка для крепления номерного знака, поэтому его ширина больше на 50 мм. Остальные габариты идентичны.

Конструкция заднего обвеса ВАЗ 2107 отличается отсутствием площадки для номера

Демонтаж бампера на ВАЗ 2104, 2105, 2107

Бампера прикреплены к кузову с помощью круглых соединителей. Чтобы снять бампер, выкручивают болт крепления соединителя к кронштейну. Затем бампер и соединитель вытаскивают из кузова. При необходимости, после демонтажа бампер и соединитель разъединяют, для чего выкручивают болты крепления. Нежелательно снимать бампер без соединителя, потому что из-за неудобного расположения гайки соединяющего болта. В первую очередь откручивают гайки бокового крепления бамперов и вытаскивают декоративный болт. Эту операцию выполняют на заднем и переднем бампере.

Для снятия переднего бампера руль выворачивают до упора влево и откручивают гайку и болт, которыми соединитель прикреплен к кронштейну кузова. Затем руль выворачивают вправо до упора, и делают то же самое с правым соединителем. После чего бампер вытаскивают из кузова.

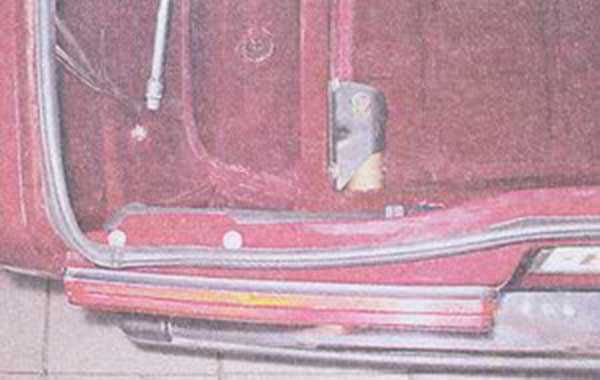

Для снятия заднего бампера необходимо снять коврик багажника и обивку с правой и левой стороны, а также вытащить запасное колесо. После чего выкручивают гайку левого кронштейна, чтобы снять накладку топливного бака. Ослабив крепление топливного бака его сдвигают вперед и откручивают болт крепления соединителя к кронштейну. Затем также выкручивают болт с правой стороны. Соединители обильно поливают мыльным раствором или жидкостью WD-40, чтобы облегчить движение сквозь резиновые уплотнители и вытаскивают из кузова.

Бампер ВАЗ 2105 — предназначение

Современный автопарк невозможно себе представить без такого оснащения, как бампер. Любой автомобиль в обязательном порядке уже с завода комплектуется буферами как спереди, так и сзади, главная функция которых — защита.

Бампер на ВАЗ 2105 нужен для защиты кузова от сильных механических ударов, а также является завершающим элементом экстерьера: буфер придаёт автомобилю законченный дизайн и эстетичность. В случае столкновений с другими машинами во время движения бампер примет на себя всю силу удара, смягчая тем самым воздействие на корпус авто и на сидящих в салоне людей.

Стоит помнить и о том, что именно на буфера ВАЗ 2105 приходится львиная доля всех сколов и вмятин из-за неловкости или неопытности водителя. Но бампер, как правило, устойчив к такому виду воздействий.

Размеры бамперов

ВАЗ 2105 выпускался с 1979 по 2010 годы. На протяжении всего этого времени для оснащения модели изготавливались бамперные элементы из алюминия и пластика. Бампер, располагающий спереди, имеет П-образную форму, задний же выполняется в строго горизонтальном исполнении.

ВАЗ 2105 оснащается бамперами разных размеров, чтобы обеспечить надёжную защиту кузова спереди и сзади

На ВАЗ 2105 устанавливается два вида бамперов:

передний из алюминиевого сплава, обычно имеющий декор в виде накладки;
задний — полностью пластиковый.

На ВАЗ 2105 некоторые любители монтируют и бампера от иномарки, но это потребует значительных доработок. Оптимальным вариантом считается буфер от автомобилей Fiat, хотя и эти элементы также будут требовать некоторых изменений крепления и геометрии самого буфера.

КАПОТ, КРЫШКА БАГАЖНИКА, БАМПЕРЫ

СНЯТИЕ И УСТАНОВКА КАПОТА

Рис. 10. Снятие капота: 1 — капот; 2 — упор капота; 3 кронштейн упора; 4 — болты крепления петель капота

Откройте капот 1 (рис. 10) и отсоедините упор 2 от кронштейна 3 на кузове.

Выверните болты 4 крепления петель к капоту и снимите капот.

Установка капота производится в обратном порядке. При установке отрегулируйте положение капота в проеме кузова.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ КАПОТА

Капот в проеме кузова должен располагаться с одинаковыми зазорами по периметру.

При регулировке очертите контуры петель, отсоедините упор 2 от кронштейна 3 и ослабьте крепления петель.

За счет увеличенных отвертий в петлях отрегулируйте положение капота, затяните болты крепления петель и поставьте на место упор.

РЕГУЛИРОВКА ЗАМКА КАПОТА

Рис. 11. Замок капота: 1 — корпус замка; 2 — пружина; 3 выталкиватель; 4 — крючок; 5 — трос; 6 — рукоятка привода

Если капот не закрывается или закрывается с трудом, отрегулируйте положение замка (рис. 11).

При открытом капоте очертите контуры корпуса 1 замка, ослабьте гайки крепления и за счет увеличенных отверстий передвиньте корпус замка в нужном направлении. Затяните гайки крепления и проверьте действие замка.

СНЯТИЕ, УСТАНОВКА И РЕГУЛИРОВКА КРЫШКИ БАГАЖНИКА

Снятие и установка крышки аналогичны снятию и установке капота, за исключением отсоединения упора.

Рис. 12. Крышка багажника: 1 — замок; 2 — крышка багажника; 3 — гайка; 4 — петля; 5 — уплотнитель; 6 -фиксатор; 7 — торсион

Положение крышки 2 (рис.12) багажника регулируется так же, как и положение капота.

Рис. 13. Замок багажника: 1 — ось ротора; 2 — крышка корпуса замка; 3 — удлинитель привода замка; 4 — рычаг; 5 — пружина; 6 — ротор; 7 — корпус замка; 8 — фиксатор; 9 — пластина фиксатора

Если замок (рис. 13) крышки отпирается с трудом или не запирается, отрегулируйте положение замка, для этого:

— очертите контуры корпуса 7 замка;

— ослабьте гайки крепления замка;

— переместите замок в новое положение;

— слегка затяните гайки, проверьте работу и окончательно закрепите замок.

Усилие для открывания крышки регулируется перестановкой концов торсионов 7 (рис. 12) на один из фиксирующих зубцов петель 4.

СНЯТИЕ И УСТАНОВКА БАМПЕРОВ

Бамперы крепятся на автомобиле болтами 6 (рис. 14) к кронштейнам 7 лонжеронов кузова с помощью трубчатых удлинителей 5.

Для снятия заднего бампера необходимо вывернуть два болта 6.

Передний бампер снимается аналогично.

Устанавливаются бамперы в обратном порядке.

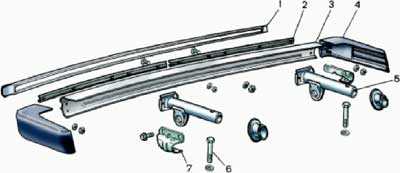

Рис. 14. Задний бампер: 1 — накладка; 2 — держатель накладки; 3 — бампер; 4 — боковая накладка; 5 — трубчатый удлинитель; 6 — болт крепления; 7 — кронштейн

Проверка состояния и установка нового бампера

После снятия заднего бампера с автомобиля ВАЗ 2104 необходимо проверить его состояние и определить, требуется ли установка нового бампера.

Шаг 1: Визуально осмотрите снятый бампер на наличие трещин, сколов или иных повреждений. При обнаружении дефектов, рекомендуется заменить бампер.

Шаг 2: Проверьте, насколько хорошо бампер прилегает к кузову автомобиля. Убедитесь, что все крепления на месте и надежно закреплены. Если бампер имеет зазоры или не прилегает к кузову равномерно, возможно, он поврежден и требует замены.

Шаг 3: Если бампер в хорошем состоянии, можно приступать к его установке.

Шаг 4: Подготовьте новый задний бампер для установки. Проверьте наличие всех крепежных элементов, комплектацию и соответствие бампера модели ВАЗ 2104.

Шаг 5: Расположите бампер вблизи места его установки. Убедитесь, что все провода и шланги, связанные с фонарями, были подключены перед установкой бампера.

Шаг 6: Помощник должен поддерживать бампер соответствующего автомобилю ВАЗ 2104, чтобы облегчить установку.

Шаг 7: Слегка приподнимите новый задний бампер и совместите его с крепежными отверстиями на кузове автомобиля.

Шаг 8: Осторожно и аккуратно нажимайте на бампер, чтобы он встал внутрь крепежных отверстий. Убедитесь, что бампер надежно прилегает и не имеет зазоров

Шаг 9: Проверьте, что все провода и шланги, связанные с фонарями, не зажаты и находятся в нужных местах.

Шаг 10: Осмотрите установленный задний бампер и убедитесь, что он равномерно прилегает к кузову, не имеет зазоров или повреждений.

Шаг 11: Проверьте работу фонарей и других элементов, связанных с задним бампером, чтобы убедиться, что все функционирует корректно.

Шаг 12: Поздравляем, вы успешно проверили состояние и установили новый задний бампер на автомобиль ВАЗ 2104!

Как снять передний бампер на ваз 2107

Бампера или как его еще называют буфер это не только необходимая мера защиты корпуса автомобиля, но и своего рада подушка безопасности. Именно поэтому их делают не такими прочными как многим кажется. При попадании в ДТП их основная задача заключается в том, чтобы принять на себя энергию удара.

Если вы водитель старой доброй семерки, то вам пригодится информация о том, как снять передний бампер на ВАЗ 2107.

Необходимый инструмент

Снять буфер с 2107 можно практически при помощи двух ключей (хотя желательно иметь и другие инструменты). Если кому то так удобней, то можно поднять авто на домкрат. Так подобраться к креплениям будет проще.

Полный список необходимых инструментов состоит из:

Ключа на 8, 12, 22;
Плоской отвертки;
Крестовой отвертки.

Передний бампер

На данной модели передний бампер (как и задний) держится всего на четырех кронштейнах. По бокам они соединяются с корпусом автомобиля (с крыльями) при помощи бокового крепления

Замена переднего бампера требует осторожности, поскольку боковыми элементами буфера можно поцарапать крылья

Если сравнивать с предыдущими моделями то на 2107 (инжекторной версии) конструкция была немного доработана. Измененный обвес теперь является цельным пластиковым элементом с небольшой металлической вставкой сверху.

Процесс снятия

Для снятия передней защиты требуется следовать простой пошаговой инструкции:

Надежно фиксируем автомобиль чтобы он некуда не покатился в процессе ремонта. Если неудобно, то можно поднять авто на домкрат.
При помощи ключа на 13 отворачиваем гайку декоративного болта, достаем его.
Если вы не сняли колеса то поверните их таким образом чтобы не мешали вам подобраться к гайкам бокового крепления бампера к кронштейну.
В колесной нише хромированной головкой на 22 отсоединяем гайку которая держится на кронштейнах крепления бампера к кузову. Если болт внутри проворачивается то нужно удерживать его таким же ключом с другой стороны. Вынимаем болт.
Аналогичную работу проводим с другой стороны.
Чтобы в процессе кронштейны меньше протирались можно предварительно смазать их мыльным раствором.
Аккуратно снимаем.
Если вначале не удалось до конца открутить декоративный болт, то делаем это сейчас.
Достаем болт и демонтируем кронштейн.
При помощи ключа на 8 демонтируем хромированную накладку.

Установка

Установка происходит в обратной последовательности, предварительно сняв с бампера накладку переднего бампера.

Фиксируем автомобиль.
Ставим все на место.
Выворачиваем или снимаем колесо и с его стороны ключом на 22 прикручиваем болты кронштейнов.
Ставим болты и торцовым ключом на 13 закручиваем гайки декоративного болта.
Когда все закручено, ставим на место декоративную накладку.
