Русификация при помощи стороннего ПО
Для русификации магнитолы NSCP W64 можно использовать стороннее программное обеспечение, которое позволяет изменить язык интерфейса на русский. Существует несколько способов, включающих использование различных программ и инструментов.
Один из популярных способов — использование программного обеспечения NSCP R66. Для установки русификатора сначала необходимо подключить магнитолу к компьютеру с помощью USB-кабеля. Затем запустите NSCP R66 и следуйте инструкциям, которые появятся на экране. Программа автоматически определит модель вашей магнитолы и предложит доступные языковые пакеты. Выберите русский язык и дождитесь завершения процесса установки.
Еще одним способом является использование расширения Custom Softkeys. Для этого необходимо загрузить файл с расширением .KP из интернета и передать его на магнитолу, используя USB-кабель. После загрузки файла на магнитолу перезагрузите ее и включите расширение Custom Softkeys. В настройках выберите русский язык и сохраните изменения.
Также существуют другие сторонние программы и инструменты для русификации магнитолы NSCP W64. Некоторые из них требуют дополнительных навыков и знаний, поэтому перед использованием рекомендуется ознакомиться с инструкцией пользователя или обратиться за помощью к специалистам.
Не забывайте о том, что русификация магнитолы NSCP W64 может привести к потере гарантии и возникновению других проблем. Поэтому перед процессом русификации рекомендуется внимательно ознакомиться с пользовательским соглашением и инструкциями. В случае возникновения проблем лучше обратиться к профессионалам, которые могут выполнить русификацию безопасно и качественно.
Распиновка PCI
| Pin # | name | PCI Pin Description | Pin # | name | PCI Pin Description |
|---|---|---|---|---|---|
| A1 | TRST | Test Logic Reset | B1 | -12V | -12 VDC |
| A2 | +12V | +12 VDC | B2 | TCK | Test Clock |
| A3 | TMS | Test Mode Select | B3 | GND | Ground |
| A4 | TDI | Test Data Input | B4 | TDO | Test Data Output |
| A5 | +5V | +5 VDC | B5 | +5V | +5 VDC |
| A6 | INTA | Interrupt A | B6 | +5V | +5 VDC |
| A7 | INTC | Interrupt C | B7 | INTB | Interrupt B |
| A8 | +5V | +5 VDC | B8 | INTD | Interrupt D |
| A9 | — | Reserved | B9 | PRSNT1 | Present |
| A10 | +5V | Power (+5 V or +3.3 V) | B10 | — | Reserved |
| A11 | — | Reserved | B11 | PRSNT2 | Present |
| A12 | GND03 | Ground or Keyway for 3.3/Universal PWB | B12 | GND | Ground or Keyway for 3.3/Universal PWB |
| A13 | GND05 | Ground or Key-way for 3.3/Universal PWB | B13 | GND | Ground or Open (Key) for 3.3/Universal PWB |
| A14 | 3.3Vaux | — | B14 | RES | Reserved |
| A15 | RESET | Reset | B15 | GND | Ground |
| A16 | +5V | Power (+5 V or +3.3 V) | B16 | CLK | Clock |
| A17 | GNT | Grant PCI use | B17 | GND | Ground |
| A18 | GND08 | Ground | B18 | REQ | Request |
| A19 | PME# | Power Management Event | B19 | +5V | Power (+5 V or +3.3 V) |
| A20 | AD30 | Address/Data 30 | B20 | AD31 | Address/Data 31 |
| A21 | +3.3V01 | +3.3 VDC | B21 | AD29 | Address/Data 29 |
| A22 | AD28 | Address/Data 28 | B22 | GND | Ground |
| A23 | AD26 | Address/Data 26 | B23 | AD27 | Address/Data 27 |
| A24 | GND10 | Ground | B24 | AD25 | Address/Data 25 |
| A25 | AD24 | Address/Data 24 | B25 | +3.3V | +3.3VDC |
| A26 | IDSEL | Initialization Device Select | B26 | C/BE3 | Command, Byte Enable 3 |
| A27 | +3.3V03 | +3.3 VDC | B27 | AD23 | Address/Data 23 |
| A28 | AD22 | Address/Data 22 | B28 | GND | Ground |
| A29 | AD20 | Address/Data 20 | B29 | AD21 | Address/Data 21 |
| A30 | GND12 | Ground | B30 | AD19 | Address/Data 19 |
| A31 | AD18 | Address/Data 18 | B31 | +3.3V | +3.3 VDC |
| A32 | AD16 | Address/Data 16 | B32 | AD17 | Address/Data 17 |
| A33 | +3.3V05 | +3.3 VDC | B33 | C/BE2 | Command, Byte Enable 2 |
| A34 | FRAME | Address or Data phase | B34 | GND13 | Ground |
| A35 | GND14 | Ground | B35 | IRDY# | Initiator Ready |
| A36 | TRDY# | Target Ready | B36 | +3.3V06 | +3.3 VDC |
| A37 | GND15 | Ground | B37 | DEVSEL | Device Select |
| A38 | STOP | Stop Transfer Cycle | B38 | GND16 | Ground |
| A39 | +3.3V07 | +3.3 VDC | B39 | LOCK# | Lock bus |
| A40 | SMBCLK | SMB CLK | B40 | PERR# | Parity Error |
| A41 | SMBDAT | SMB DATA | B41 | +3.3V08 | +3.3 VDC |
| A42 | GND17 | Ground | B42 | SERR# | System Error |
| A43 | PAR | Parity | B43 | +3.3V09 | +3.3 VDC |
| A44 | AD15 | Address/Data 15 | B44 | C/BE1 | Command, Byte Enable 1 |
| A45 | +3.3V10 | +3.3 VDC | B45 | AD14 | Address/Data 14 |
| A46 | AD13 | Address/Data 13 | B46 | GND18 | Ground |
| A47 | AD11 | Address/Data 11 | B47 | AD12 | Address/Data 12 |
| A48 | GND19 | Ground | B48 | AD10 | Address/Data 10 |
| A49 | AD9 | Address/Data 9 | B49 | GND20 | Ground |
| A50 | Keyway | Open or Ground for 3.3V PWB | B50 | Keyway | Open or Ground for 3.3V PWB |
| A51 | Keyway | Open or Ground for 3.3V PWB | B51 | Keyway | Open or Ground for 3.3V PWB |
| A52 | C/BE0 | Command, Byte Enable 0 | B52 | AD8 | Address/Data 8 |
| A53 | +3.3V11 | +3.3 VDC | B53 | AD7 | Address/Data 7 |
| A54 | AD6 | Address/Data 6 | B54 | +3.3V12 | +3.3 VDC |
| A55 | AD4 | Address/Data 4 | B55 | AD5 | Address/Data 5 |
| A56 | GND21 | Ground | B56 | AD3 | Address/Data 3 |
| A57 | AD2 | Address/Data 2 | B57 | GND22 | Ground |
| A58 | AD0 | Address/Data 0 | B58 | AD1 | Address/Data 1 |
| A59 | +5V | Power (+5 V or +3.3 V) | B59 | VCC08 | Power (+5 V or +3.3 V) |
| A60 | REQ64 | Request 64 bit | B60 | ACK64 | Acknowledge 64 bit |
| A61 | VCC11 | +5 VDC | B61 | VCC10 | +5 VDC |
| A62 | VCC13 | +5 VDC | B62 | VCC12 | +5 VDC |
|
64 bit spacer KEYWAY |
|||||
|
64 bit spacer KEYWAY |
|||||
| A63 | GND | Ground | B63 | RES | Reserved |
| A64 | C/BE# | Command, Byte Enable 7 | B64 | GND | Ground |
| A65 | C/BE# | Command, Byte Enable 5 | B65 | C/BE# | Command, Byte Enable 6 |
| A66 | +5V | Power (+5 V or +3.3 V) | B66 | C/BE# | Command, Byte Enable 4 |
| A67 | PAR64 | Parity 64 | B67 | GND | Ground |
| A68 | AD62 | Address/Data 62 | B68 | AD63 | Address/Data 63 |
| A69 | GND | Ground | B69 | AD61 | Address/Data 61 |
| A70 | AD60 | Address/Data 60 | B70 | +5V | Power (+5 V or +3.3 V) |
| A71 | AD58 | Address/Data 58 | B71 | AD59 | Address/Data 59 |
| A72 | GND | Ground | B72 | AD57 | Address/Data 57 |
| A73 | AD56 | Address/Data 56 | B73 | GND | Ground |
| A74 | AD54 | Address/Data 54 | B74 | AD55 | Address/Data 55 |
| A75 | +5V | Power (+5 V or +3.3 V) | B75 | AD53 | Address/Data 53 |
| A76 | AD52 | Address/Data 52 | B76 | GND | Ground |
| A77 | AD50 | Address/Data 50 | B77 | AD51 | Address/Data 51 |
| A78 | GND | Ground | B78 | AD49 | Address/Data 49 |
| A79 | AD48 | Address/Data 48 | B79 | +5V | Power (+5 V or +3.3 V) |
| A80 | AD46 | Address/Data 46 | B80 | AD47 | Address/Data 47 |
| A81 | GND | Ground | B81 | AD45 | Address/Data 45 |
| A82 | AD44 | Address/Data 44 | B82 | GND | Ground |
| A83 | AD42 | Address/Data 42 | B83 | AD43 | Address/Data 43 |
| A84 | +5V | Power (+5 V or +3.3 V) | B84 | AD41 | Address/Data 41 |
| A85 | AD40 | Address/Data 40 | B85 | GND | Ground |
| A86 | AD38 | Address/Data 38 | B86 | AD39 | Address/Data 39 |
| A87 | GND | Ground | B87 | AD37 | Address/Data 37 |
| A88 | AD36 | Address/Data 36 | B88 | +5V | Power (+5 V or +3.3 V) |
| A89 | AD34 | Address/Data 34 | B89 | AD35 | Address/Data 35 |
| A90 | GND | Ground | B90 | AD33 | Address/Data 33 |
| A91 | AD32 | Address/Data 32 | B91 | GND | Ground |
| A92 | RES | Reserved | B92 | RES | Reserved |
| A93 | GND | Ground | B93 | RES | Reserved |
| A94 | RES | Reserved | B94 | GND | Ground |
Распиновка стандартного евроразъема
Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.
Стандарты 1din и 2din
Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.
Магнитолы с европейским 1din самые распространенные.
При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.
| № 1 | — |
| № 2 | — |
| № 3 | — |
| № 4 | Постоянное питание |
| № 5 | Питание антенны |
| № 6 | Подсветка |
| № 7 | Зажигание |
| № 8 | Масса |
Производители в Японии, США и некоторые китайские применяют стандарт 2din.
Верхний силовой разъем А
Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.
Типы подключения
- Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
- Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.
Функциональное назначение выходов ресивера
| ANT | Разъем применяется, если в автомобиле имеется выдвижная антенна |
| Remote | Возможно подключение несколько динамиков |
| Illumination | Позволяет менять интенсивность свечения устройства |
| Mute | Регулировка звука |
| А4 | Включение/выключение |
Распиновка ISO-разъема магнитолы
| А 4 | Цв. желтый | Аккумулятор + Питание |
| А 5 | Цв. синий | Антенна. |
| А 6 | Цв. оранжевый | Подсветка |
| А 7 | Цв. красный | Зажигание, 12В. При отключении сброс параметров к заводским. |
| А 8 | Цв. черный | Акустика |
Нижний акустический разъем В
Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.
Правила подключения колонок по цветовой маркировке проводов
| Цв. белый | Левая передняя |
| Цв. серый | Правая передняя |
| Цв. зеленый | Левая задняя |
| Цв. фиолетовый | Правая задняя |
Способы перевода магнитолы NSCP W64
1. Использование специализированного программного обеспечения.
Для перевода магнитолы NSCP W64 на русский язык существует специализированное программное обеспечение. Эти программы позволяют загрузить необходимые файлы и изменить языковую настройку магнитолы. Программы обычно имеют простой и понятный интерфейс, что упрощает процесс перевода.
2. Использование прошивки с русским языком.
Если вы не хотите использовать специализированное программное обеспечение, вы можете попробовать установить прошивку с русским языком. Прошивка — это программное обеспечение, которое работает на магнитоле. Установка новой прошивки позволит вам сменить язык на русский. Однако перед установкой прошивки рекомендуется ознакомиться с инструкцией и проверить совместимость прошивки с вашей моделью магнитолы.
3. Обращение в сервисный центр.
Если у вас нет опыта работы с программным обеспечением или вы не хотите рисковать перепрошивкой магнитолы, вы можете обратиться в сервисный центр. Опытные специалисты могут помочь вам перевести магнитолу NSCP W64 на русский язык с помощью специализированного оборудования. Обращение в сервисный центр гарантирует качественный результат и снижает риск повреждения магнитолы.
4. Поиск готовых переводов и файлов на форумах.
На форумах автолюбителей часто обмениваются готовыми файлами для перевода различных моделей магнитол. Вы можете попробовать найти файлы для перевода магнитолы NSCP W64 на русский язык на таких форумах. Однако будьте осторожны: файлы могут быть некачественными или содержать вредоносный код, поэтому перед установкой таких файлов рекомендуется сохранить бэкап магнитолы и проверить файлы на вирусы.
Выбирая способ перевода магнитолы NSCP W64 на русский язык, обратите внимание на свои умения и предпочтения. Не забудьте ознакомиться с инструкциями и рекомендациями, чтобы избежать проблем и получить качественный результат
Успешного перевода!
HDD/SD-W58/59/60/61/62 и родственные модели (эксплуатация) ⇐ Alphard, Vellfire. Мультимедиа
Модератор: Digital
Перейти на страницу:
образ SD карты для разблокировки магнитолы Panasonic NSCN-W60. (А может и ещё к чему подойдёт) http://yadi.sk/d/_h1KxBHLH3aXF Всем удачи Digital Запись/удаление с HDD
Отключение японской помощницы
Проверка на пароль!
Отключение перехода в режим нави
Всем здравствуйте! Решил установить FM адаптер для нашей частоты, на свою магнитолу NSCP-W64. Сначала купил адаптер, думал установлю как раньше, но не тут то было. Оказывается в данной магнитоле вместо обычного радио разъема, как на всех магнитолах, теперь фишка
, и сращиваем провода. Далее просто вставляем фишку от кабеля №1 в адаптер
, фишку от адаптера в разьем кабеля №2
, и фишку в магнитолу, ничего сложного.Адаптер запитал от голубого провода из основной фишки на магнитоле, на ней постоянный +.Так же необходимо сростить провод питания антенны который идет из фишки которая вставляется в магнитолу с проводом который обрезали для сращивания с кабелем №1.
Фото извините не осталось, флеш на телефоне сдохла, пришлось все взять из интернета.Все проверил работает.Спасибо прочитавшим, всем добра!
Определяемся с монитором
Фото приколы — Может быть показалось?
По сети гуляет масса фото-приколов, смысл которых не понять с первого взгляда. Какие-то из них очень даже безобидные, другие, наоборот из разряда 1.
Раскопки нетронутых немецких блиндажей.
Раскопки нетронутых немецких блиндажей. Всегда отрицательно относился к черным археологам. Да, планомерные. Читать >>>
Что хранит шахта в Неваде. Заброшенный золотой рудник и его артефакты. Фото.
Что хранит шахта в Неваде. Заброшенный золотой рудник и его артефакты. Фото. Этот знаменитый золотой рудник в. Читать >>>
Спустя 30 лет найден танк Японской армии
Пожалуй лишь солдаты японской императорской армии воевали, что называется «до конца». До победного. Читать >>>
Хочу поделиться своим опытом как я подключил камеру обгона к штатной магнитоле Хонда Gathers vxm 165 vfi.
На мой взгляд это самый простой вариант реализации обгонной камеры для праворульных машин. В наше время камера уже не так часто нужна, так как дороги в большинстве случаев стали шире, но всё же иногда очень нужна!
Камеру обгона в действии я уже не раз испытал, меня всё устраивает. Картинку даёт информативную даже ночью.
Для монтажа камеры мне понадобилось:
- Сама камера Sony Effio-E
- Для подключение к Gathers штекер переходник
- Держатель камеры на лобовом присоска
- Для подключения без переходников кабель
- И повышающий модуль MT3608
- Штекеры для подключения питания камеры.
Подключение

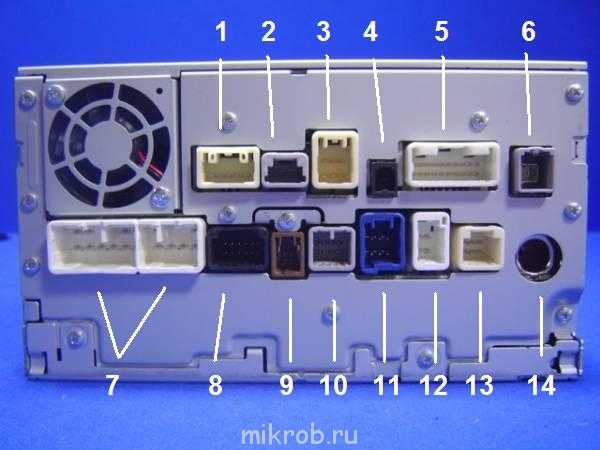

С помощью расшифровки аудио разъёмов нашел штекер подключения фронтальной камеры!
На купленном переходнике поменял пины в нужной последовательности!
Первый, крайний левый, питание камеры + 6 вольт.
Второй — третий пины, замкнул. Перемычка активирует функцию фронтальной камеры.
Четвёртый пин — видео вход +
Пятый — общий минус. Минус видео сигнала и питания камеры соединил вместе!
На повышающем модуле подстроечным резистором отрегулировал выходное напряжение = 12 вольт.
Вот что получилось в сборе с проводами и креплением.
Камеру установил на лобовом стекле в левом углу, в зоне очистки дворников.
Боковая обшивка держится на клипсах и одном верхнем хитром креплении, которое чтобы снять надо постараться.
Джойстик управления меню камеры вывел за бардачок. Как его откинуть есть в статье замена салонного фильтра
Кстати, меню камеры на русском языке! Полистал посмотрел, в принципе оставил всё как есть в стоке.
При подключении камеры обгона в меню магнитолы появляется новое подменю, как видно на фото ниже.
Подключать штекер с камерой необходимо при полностью отключенном питании магнитолы.
Иначе фронтальная камера не обнаружится в Gathers.
Заходим в меню и настраиваем активацию камеры при нажатии кнопки:
Теперь камеру можно включать и выключать на передней панели клавишей с пентаграммой камеры, как видно на фото:
Но это ещё не всё! Чтобы камера включалась при движении — необходимо откусить 15-й пин из основной фишки магнитолы. Расшифровка разъема здесь
А также не подключать штекер GPS, тем более у нас он бесполезен.
На этом всё. Пользуемся, радуемся ))).
Рейтинг статьи:
-
Лучший водитель критерии оценки
-
Течет волга реченька волга матушка
-
Как варить медные шины
-
Люфт вилки иж планета 5
- Виды дтп и причины их возникновения
Виды применяемой на камерах разметки
Изначально на всех видеокамерах использовалась только статическая разметка с прямой масштабируемой сеткой. В этом случае на экране вдоль траектории движения прокладываются две направляющие ограничительные линии. Несколько параллельных полос пересекает первые две, отмечая заранее определенные дистанции. Например, красная черта может указывать расстояние 50 см от бампера, желтая — 1 или 2 м, зеленая — 2 или 3 м.
Поэтому была разработана динамическая разметка, отображающая на дисплее траекторию движения автомобиля в соответствии с углом поворота его колес. Благодаря этой функции процесс парковки становится максимально удобным и безопасным. Пользоваться динамической разметкой очень легко, поскольку она автоматически начинает отображаться на мониторе вместе с картинкой с видеокамеры заднего вида. Главное, чтобы она была правильно настроена.
Описание PCI
|
PCI слот — cлот на материнке из пластмассы белого цвета. Впервые появился на Пентиум-1 или на самых поздних моделях i-486. Имеет почти на порядок более высокую скорость, чем ISA, который с 2000 года на материнки не устанавливают. Первоначально использовался, в числе прочего, для подключения видеокакрт, но с конца 90-х видеокарты стали подключать через более быстрый слот AGP — как правило коричневый. Самые новые видеокарты предназначены для подключения через PCI—E.
PCI поныне остается наиболее употребительным слотом — через него подключают звуковые карты (более совершенные, чем встраиваемые в материнки) , ТВ-тюнеры, внутренние факсмодемы, дополнительные USB- и FireWire-контроллеры, АТА-контроллеры для подключения дополнительных жестких дисков и оптических дисководов (а то встроенный в материнку контроллер допускает обычно подключение лишь 4-х устройств) , сетевые карты и прочие так называемые платы расширения.
Перевод магнитолы NSCP W64 на русский язык: все о способах русификации
Магнитола NSCP W64 является японской моделью, предназначенной для автомобилей Toyota, Nissan и Mazda. Оригинальный японский язык интерфейса делает использование магнитолы затруднительным для русскоязычных пользователей. Однако, существуют различные способы русификации данной модели, которые позволяют перевести интерфейс магнитолы на русский язык.
Способы русификации магнитолы NSCP W64:
- Прошивка магнитолы на специальную русифицированную прошивку.
- Установка дополнительного программного обеспечения для отображения русских символов.
- Подключение внешнего устройства с русским интерфейсом.
Первый способ, прошивка магнитолы, предполагает замену оригинальной японской прошивки на специально созданную русифицированную прошивку. Это позволяет полностью перевести интерфейс на русский язык и использовать все функции магнитолы без ограничений. Однако, процесс прошивки может быть сложным и требовать определенных навыков.
Второй способ, установка дополнительного программного обеспечения, позволяет добавить поддержку русского языка к оригинальной прошивке магнитолы. Это может быть программный плеер, который отображает русские символы на экране, или специальная программа для навигации на русском языке. Однако, такое ПО может быть нестабильным и иметь ограниченные функциональные возможности.
Третий способ, подключение внешнего устройства с русским интерфейсом, предполагает использование дополнительного устройства, такого как смартфон или планшет, для управления магнитолой. Это позволяет воспользоваться русским интерфейсом и функциями устройства, однако требует дополнительной настройки и использования дополнительных устройств.
В зависимости от потребностей и навыков пользователя, можно выбрать наиболее подходящий способ русификации магнитолы NSCP W64
Важно помнить, что процесс русификации может быть сложным и требовать определенных знаний и умений. Поэтому перед русификацией рекомендуется провести подробное изучение информации и обратиться к специалистам, если это необходимо
Переходники для iso разъемов
Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.
Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.
Перечень автомагнитол, на которые есть загрузочные карты
| Toyota | Carrozeria | Panasonic Strada | Alpine | Clarion | GATHERS | ECLIPSE |
| Toyota SAI_B9055NSZA-X64T (microSD)NSZN-W64T (microSD)NSZN-Z64T (microSD)NSZT-W66T (microSD)NSZT-ZA4T (microSD)NSZT-Y64T (microSD)NSZT-Y66T (microSD)DSZT-YC4T (microSD)NSZA-X64T (microSD)NSZN-Z68TNSZT-W60NSZT-W62NSXT-Y62NSZT-W64NSZT-W61GNSZT-W62GNSCP-W62NSCP-W64NSDN-W59NSDN-W60NSCN-W59NSCN-W60NSZP-W64DNSZP-D64DNSZN-W63DNSZN-W64DNMZP-W64DNSZN-W65DBNSZP-W65DF / D65D / W65DENSZP-W66DE / W66DENSZP-W68DNSZP-X68DNSZP-W67DNSCN-W68NSLN-W68NSZD-W60NSZN-Z68TNSZT-W68TNSZT-Y68TNSZP-W67D | AVIC-BZ500AVIC-BZ500IIAVIC-BZ500IIIAVIC-CZ700AVIC-CZ900zpAVIC-RZ05AVIC-CW901AVIC-CZ900AVIC-CL900AVIC-CW900AVIC-CZ901AVIC-CL901AVIC-CZ902AVIC-CL902AVIC-CW902AVIC-CW902XSAVIC-RW33AVIC-RZ55AVIC-RL09C9P8C9P7AVIC-EVZ05AVIC-RW900ZSAVIC-RZ99CL700CW700CLS900ZSNMZP-W64DNR-MZ50NR-MZ40X-DNR-MZ50NNR-MZ60NR-MZ80NR-MZ90F | Z500ZU500ZU510MW50MW70MW100MW150MW200MW240MW250R300S300R330S310LS710LS810R500AS300LR700LR800R301ZLR700CCN-F1DCN-F1XDCN-RE03WDCN-RS02DCN-RE04DCN-RX01CN-R04WDCN-RS01CN-LR710CN-RA03WDCN-RS01DCN-LR810DCN-LR820DCN-RS02WDCN-LR830DCN-RZ743WCN-RZ846CN-LR810D DB (NSZN-X66D-W1) | 007WV-B007WV-SEX009V-AVVIE-X009X008EXX008007WX007X008FH0016AJ012BBVIE-X007W IIX007W-BX007W||-BX007 IIX009EX009VX008V007WVC9A6 V6 650C9A7 V6 650EX1000EX900EX900-AVEX800X900X800700W700D7D7WX066X05EXW9ALP-AL9MP111WMP311DWMP313D-WMP314D-WMP315D-WMM112D-WMM113D-WMM114D-WMM115D-WMM117D-DWMM312D-WMM517D-WMM319DMM317D-DWMM513DLMM514D-WMM516D-WMM316D-DWMM518DMM519DMM515DL | MC311DNXR10NXR11NXR12NXR16MC312DMC313DMC314DMC315DNX311DNX513DNX514DNX515 (micro SD)NX612NX613NX614NX614NX615NX616GCX612GCX613WGCX676GCX711GCX714WGCX775WGCX675WMAX775WNX615WNX710NX711NX712NX712WNX713NX714WNX715NX716NX717NXB13NXL13TZ-NAV01J11MMC J-11, J-12 | VXM-105CFVXM-122VXM-165VXM-175VXM-185VXM-195VXM-142VXM-152 | AVN-R10WAVN-D8WAVN-V01_V02_Z01AVN-ZX02i_Z02iAVN110AVN111AVN112M/112MRCAVN113MVAVN133MRCAVN133MWAVN135MWAVN134MWAVN138MWAVN G01AVN G02AVN G03AVN G04AVN G05AVN Z03iWAVN Z05iWAVN-SZX05iAVN-SZ04iWAVN-Z04iAVN-ZX03iAVN-F01iAVN-F02AVN-F02iAVN-R7WAVN-R8C9TCC9PC_A9PCC9TBC9TDCA9TFUCNV1140AVN-RB7AVN-S7W |
Таблица марок японских автомагнитол
- Как перезагрузить магнитолу кенвуд кмм 105
- Как снять автомагнитолу с автомобиля ваз 2107
- Ремонт магнитолы на фучика
- Как правильно настроить автомагнитолу сони иксплод
- Как настроить магнитолу в митсубиси асх
Необходимые инструменты и материалы
В стандартный комплект видеокамер входит базовый набор материалов, используемых при осуществлении монтажных работ. Но оборудование китайского производства комплектуется проводами и клеммами низкого качества, которые рекомендуется заменить. Набор инструментов зависит от конструктивных особенностей, способа установки и коммутации оборудования. Например, существуют видеокамеры, интегрированные в пластиковую рамку для номерного знака (модель Auto Expert VC-204).
Чтобы своими руками смонтировать камеру для вида пространства позади автомашины, потребуются инструмент и материалы:
- аккумуляторная дрель с набором сверл;
- чертежный набор для разметки;
- коммутационные кабели и штекеры;
- метизные изделия для крепления компонентов;
- приспособления для снятия магнитолы, которая используется для вывода изображения на дисплей;
- изоляционная лента или термоусадочная трубка.
Порядок и схема подключения камеры заднего вида
А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.
Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.
А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:
- Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
- Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
- Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
- Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
Подключение камеры заднего хода к магнитоле Pioneer
Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.
Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.
