Как установить магнитолу в газель бизнес своими руками: подробный гайд

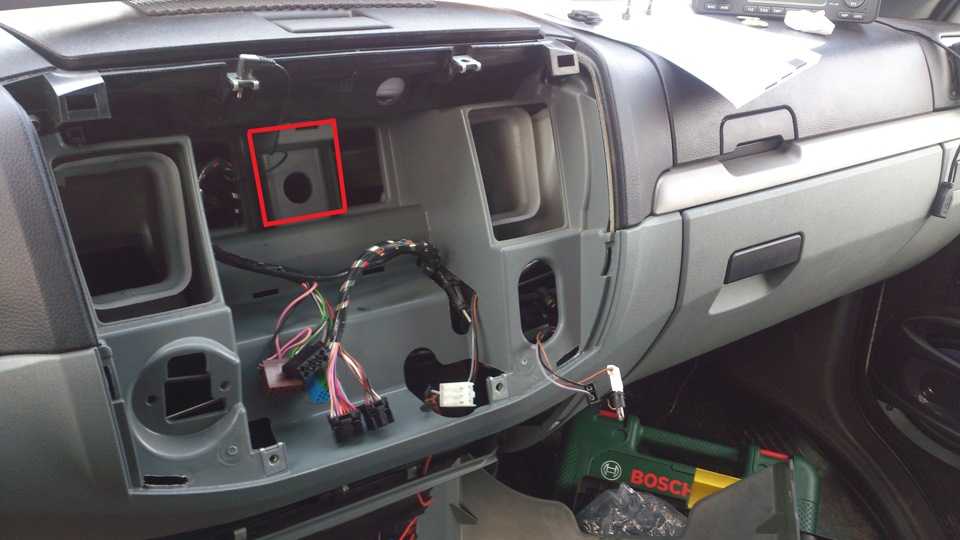

Снятие приборной панели

Для подключения магнитолы на ГАЗель Бизнес необходимо снять приборную панель. Эта процедура относительно простая и не требует особых навыков. Вот пошаговая инструкция:

Откройте дверь водителя и опустите оба сиденья до конца.
С помощью отвертки или пластикового открывателя, аккуратно отведите оба порожка, расположенных по бокам салона.
Постепенно поднимите нижнюю часть приборной панели, начиная с одного края, чтобы не повредить ее.
При необходимости разорвите связи с электропроводкой, аккуратно отсоединив разъемы.
Снимите приборную панель со штырей-фиксаторов, которые ее держат. В этом помогут пластиковые открыватели или руки с небольшим усилием.

После снятия приборной панели вы сможете удобно подключить магнитолу и провести необходимые работы. При сборке не забудьте правильно подключить электропроводку и аккуратно закрепить приборную панель обратно на место.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Подготовка к установке магнитолы в Газель бизнес

Шаг 1: выбор магнитолы

Перед установкой магнитолы необходимо выбрать подходящую модель

Уделяйте внимание характеристикам магнитолы (например, наличие FM/AM радио, поддержка форматов, возможность подключения аудиоустройств через AUX, Bluetooth или USB)

Совет: возможно, вам потребуется закупить дополнительные провода или переходники, чтобы магнитола подошла к вашей Газели.

Шаг 2: подготовка инструментов и материалов

Перед началом работы проверьте, есть ли у вас необходимые инструменты, такие как отвертки, кусачки, обжимные клещи, провод, изоленту и т.д. Также не забудьте обезопасить свои глаза и руки: используйте перчатки и специальные очки!

Совет: если вы не уверены в своих способностях, можете обратиться за помощью к мастеру автомобильного сервиса.

Шаг 3: изначальная подготовка автомобиля

Перед установкой магнитолы выключите зажигание автомобиля и отключите отрицательный клеммный зажим аккумулятора. А чтобы избежать оставления царапин на салоне, покройте его пленкой или другим защитным материалом.

Совет: во избежание повреждения автомобиля, не применяйте слишком тугие усилия для отделения панелей и установки кабеля для магнитолы.

выбор, установка и подключение штатной

Рано или поздно владельцы Газелей «Бизнес» и «Некст» задумываются о замене штатного головного устройства на более качественную и функциональную магнитолу. В большинстве своем автовладельцы покупают либо «как у друга», либо известный бренд, согласовываясь со своим бюджетом. Но как же правильно выбрать магнитолу в машину, и что нужно для этого знать?

Выбор магнитолы в Газель

Для начала необходимо четко себе представить, чего хочется от головного устройства в плане звучания, и чем не устраивает штатный автозвук Газели next. Определиться, какого плана будет устройство – простая магнитола, мультимедийное устройство с экраном или полноценный компьютер на базе Windows или Android. Определиться с размером (1-дин, 2-дин) посадочного гнезда. В магазине автозвука лучше всего будет прослушать автомагнитолы на стенде и выбрать наиболее понравившееся звучание. Стенды проверки звука в автомагазинах оборудованы довольно неплохими колонками, так что если звук после замены магнитолы Вас не устроит, стоит задуматься о приобретении новых динамиков в «Некст».

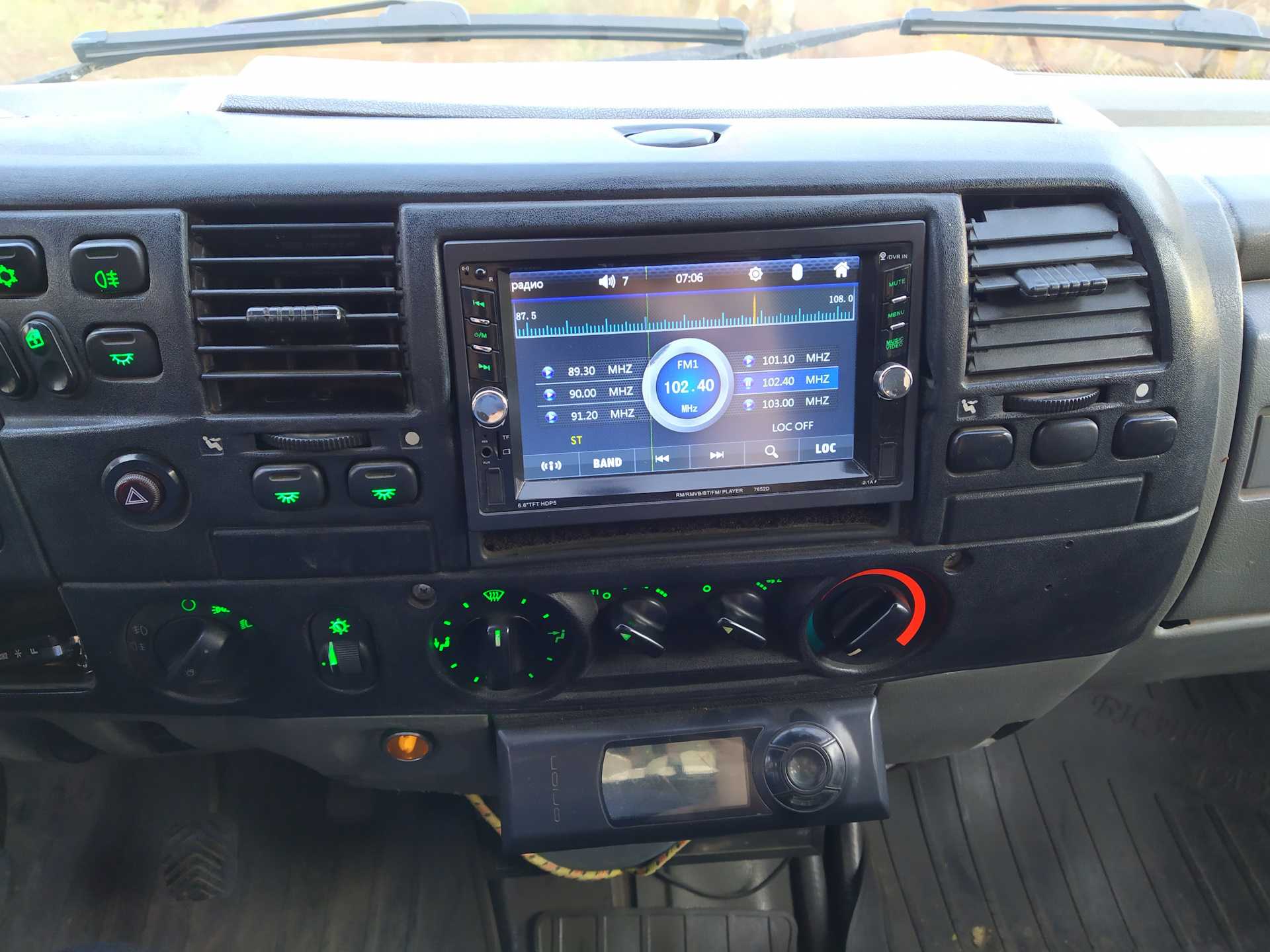

В Газели «Next» предусмотрена установка как 1-дин, так и 2-дин магнитолы. Немаловажный момент при выборе магнитолы с экраном – это возможность установить камеру заднего вида и транслировать изображение с нее на дисплей устройства. В Газели «Бизнес» возможна установка лишь 1-DIN магнитолы, но и они бывают с выдвижным дисплеем и возможностью подключения камеры.

Не забудьте про навигационные системы, в большинстве устройств с дисплеем есть возможность вывода на экран информации с навигатора и прочих устройств, а в некоторых системах они есть уже встроенные. Также очень удобны для водителя Газели системы «Hands free», современные автомобильные мультимедийные устройства предусматривают такую возможность, укомплектованы микрофоном и умеют подключаться к смартфону.

При выборе магнитолы в Газель «Бизнес» и «Некст» стоит ориентироваться на бренд, магнитолы известных фирм, вроде «Pioneer», «Alpine», «JVC», «Kenwood», «Sony» и т.д., будут звучать лучше, чем модели неизвестных китайских производителей. Следует знать, что магнитола одной и той же фирмы, но с разницей в цене в 10 раз не будет давать звук лучше в 10 раз. Конечно, различия есть, но существенны они только для истинных ценителей лампового звука, основное качество зависит от колонок, усилителя и шумоизоляции салона

При выборе обращайте внимание на удобство использования, возможность подключения кнопок на руле или наличие специального подрулевого джойстика

Установка автомагнитолы в Газель

Замена магнитолы является довольно простой операцией, если автомобиль был оснащен всей необходимой проводкой, и разъемы подходят к Вашему новому девайсу. Такое происходит, если автомобиль был оснащен аудиосистемой либо был куплен с заводской аудиоподготовкой.

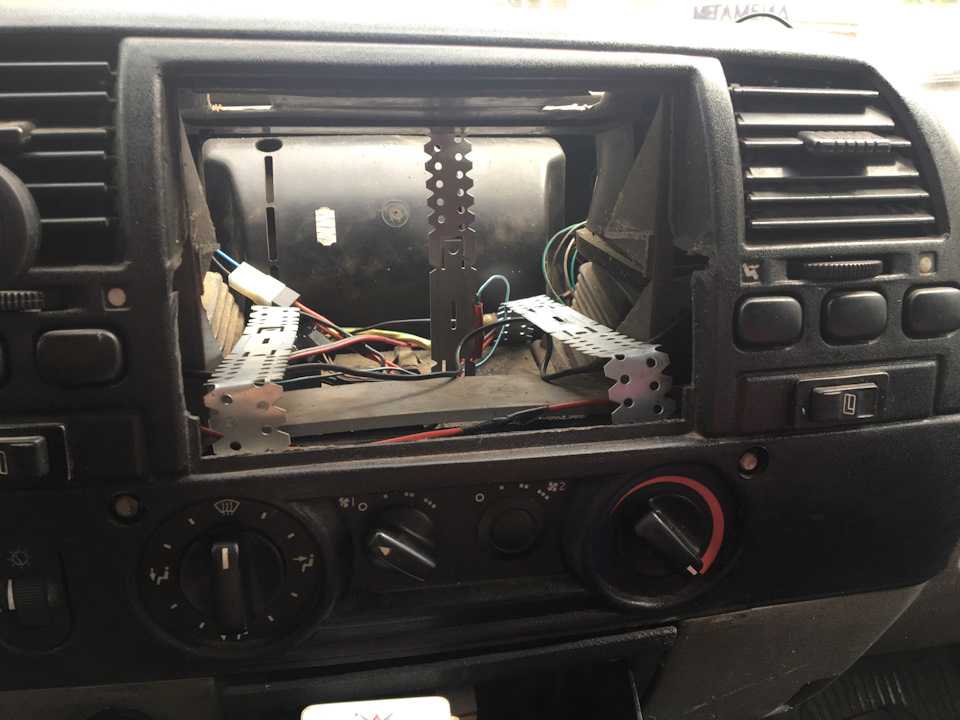

Для Газели «Бизнес» аккуратно, без отверток и ножей убираем заглушки и кнопки сверху магнитолы, снимаем рамку, затем, открутив 4 болта, выдвигаем на себя центральную консоль и откручиваем гайку крепления штатной магнитолы. Отсоединяем проводку, снимаем старую магнитолу и устанавливаем новую. Подключение контактов не вызовет затруднений, они стандартные и вставить их неправильно невозможно. Затем собираем в обратном порядке.

Для замены магнитолы на «Нексте» снимается верхняя накладка консоли, откручивается заглушка с бардачком и штатной магнитолой и ставится новая на место штатной либо заглушка удаляется целиком и устанавливается 2-дин магнитола. Сборка происходит в обратном порядке.

Возможно, придётся срезать упор в глубине консоли, если магнитола не входит до конца. К тому же, новая магнитола может немного не входить в штатное гнездо на торпеде «Некст» из-за закругленных углов в посадочном месте, не отчаивайтесь, это отечественный автомобиль, и теперь Вам придется немного поработать надфилем. Заглушка консоли закроет все огрехи обработки напильником, но все же не увлекайтесь.

Итоги

Благодаря такой несложной инструкции Вы сможете заменить в Газели «Бизнес» и «Некст» штатную автомагнитолу на более функциональную и качественную 2-дин магнитолу без помощи автосервиса. И не забудьте про пожарную безопасность.

Магнитофон в автомобиле должен быть обязательно запитан через плавкий предохранитель, его номинальная мощность указана производителем в инструкции к магнитоле. Ну, а если автомобиль достался Вам без аудиоподготовки вовсе, то лучше отдать Газель «Next» профессионалам, а самому взять заслуженный выходной, ведь установка автомагнитолы и колонок не займет больше одного дня в специализированном автосервисе.

Выбор магнитолы для газели 3302

При выборе магнитолы для ГАЗ-3302 следует учитывать несколько важных факторов:

Тип магнитолы
Существуют различные типы магнитол – с CD-приводом, DVD-приводом, USB-портом, Bluetooth-соединением и т.д

Важно определиться, какие именно функции вам необходимы.

Бренд и качество
Рекомендуется выбирать магнитолы от известных производителей, так как они обычно предлагают более высокое качество звука, надежность и долговечность устройства.

Совместимость
Важно убедиться в совместимости магнитолы с автомобилем ГАЗ-3302. Проверьте, подходит ли ее размер под размер отверстия в салоне и существует ли необходимая проводка.

Система сигнализации
Если у вас установлена сигнализация, убедитесь, что новая магнитола сможет работать с уже существующими устройствами в автомобиле.

Удобство использования
Выбирайте магнитолу, управление которой будет удобным и интуитивно понятным для вас

Проверьте, что на панели устройства расположены нужные вам кнопки и регуляторы.

Цена
Определите свой бюджет и выбирайте магнитолу, соответствующую вашим финансовым возможностям.

Помните, что выбор магнитолы для ГАЗ-3302 должен быть ориентирован на ваши личные предпочтения и потребности. Уделите достаточно времени на изучение характеристик различных моделей и сравнение их особенностей. Только так можно выбрать идеальную магнитолу, которая будет радовать вас своим качеством звука и функциональностью.

Газель Бизнес Магнитола

Установка магнитолы на газель бизнес

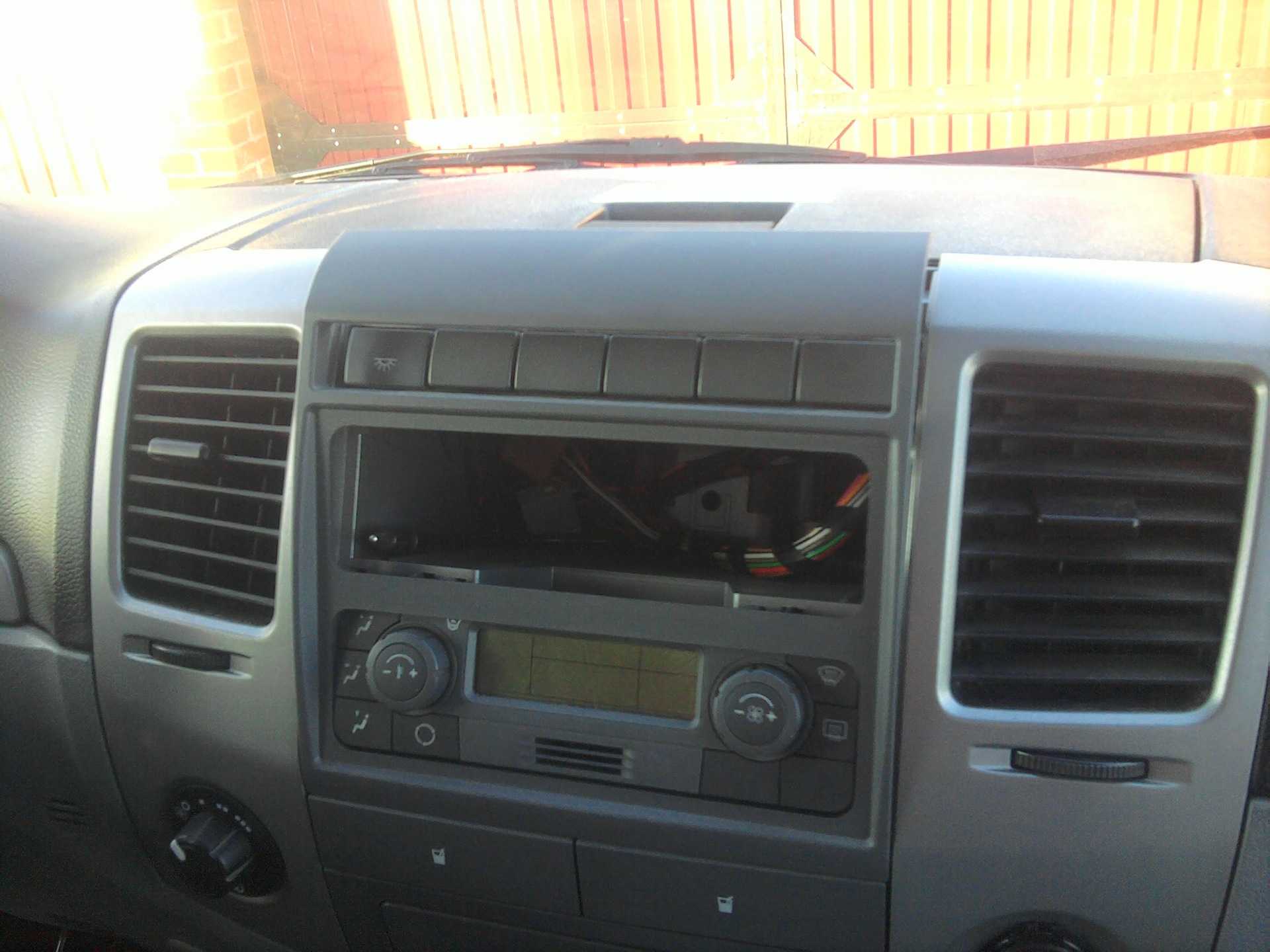

Первая проблема . это снятие заглушки на торпеде для магитолы, вот как это сделать.

Вторая проблема . магнитола не пролезает в облицовочную накладку.

Берем надфиль, чтобы обработать место монтажа магнитолы. Изначально оно имеет несколько скругленные очертания углов, что мешает стандартной установке магнитолы (Это сделано для того, чтобы Вы ставили родную, газовскую магнитолу стоимостью в 9000 рублей . СВИНСТВО. ).

Обычно необходимо использовать надфиль, чтобы получить прямые углы. Работайте надфилем неспешно, периодически примеряя магнитолу. Обработку нужно закончить, когда новая магнитола без сопротивления, но туго будет заходить в монтажное отверстие торпеды.

Третья проблема . если нет штатной проводки для аудиосистемы.

В случае, если машина не подготовлена, ориентируйтесь по цвету проводов. Черный провод нужно будет вывести на массу, а желтый и красный провода обычно идут на «+»

Обратите внимание на то, что желтый провод обычно подсоединяется к клеме АСС замка зажигания, а красный – на постоянный плюс, через соответствующий предохранитель (хотя в штатной проводке “Газель бизнес”, желтый и красный провод соединены вместе и идут на предохранитель)

Оставшиеся провода необходимо вывести на динамики, согласно прилагаемой к магнитоле инструкции, где также описывается цветность проводов на различные динамики, а также порядок их подсоединения.

Вот типичная схема подключения автомагнитолы.

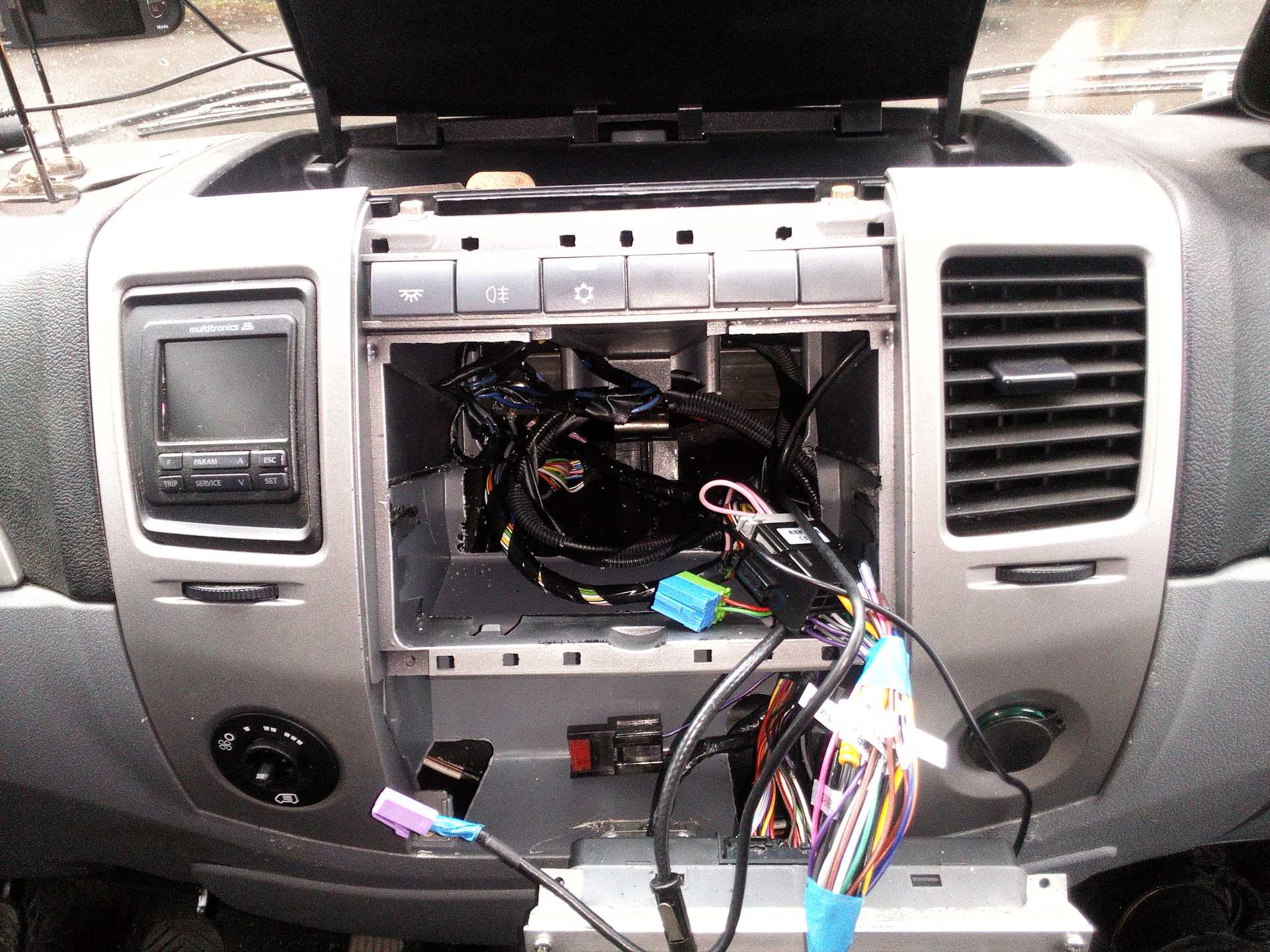

Четвертая проблема . если есть штатная проводка.

Но проблема заключается в том, что неизвестно куда идут провода на колонки, их там 4 пары, а штатных мест под динамики два, слева и справа под торпедой, там и можно найти 2 разъема для динамиков, только они не под пластмассой, а болтаются под торпедой (ориентируйтесь по цвету проводов). Остальные две пары уходят куда то в даль и даже завод затрудняется ответить где их найти, поэтому если надумали ставить дополнительные колонки, откусываем штатные провода и тянем новые (обычно дополнительные колонки устанавливают в двери).

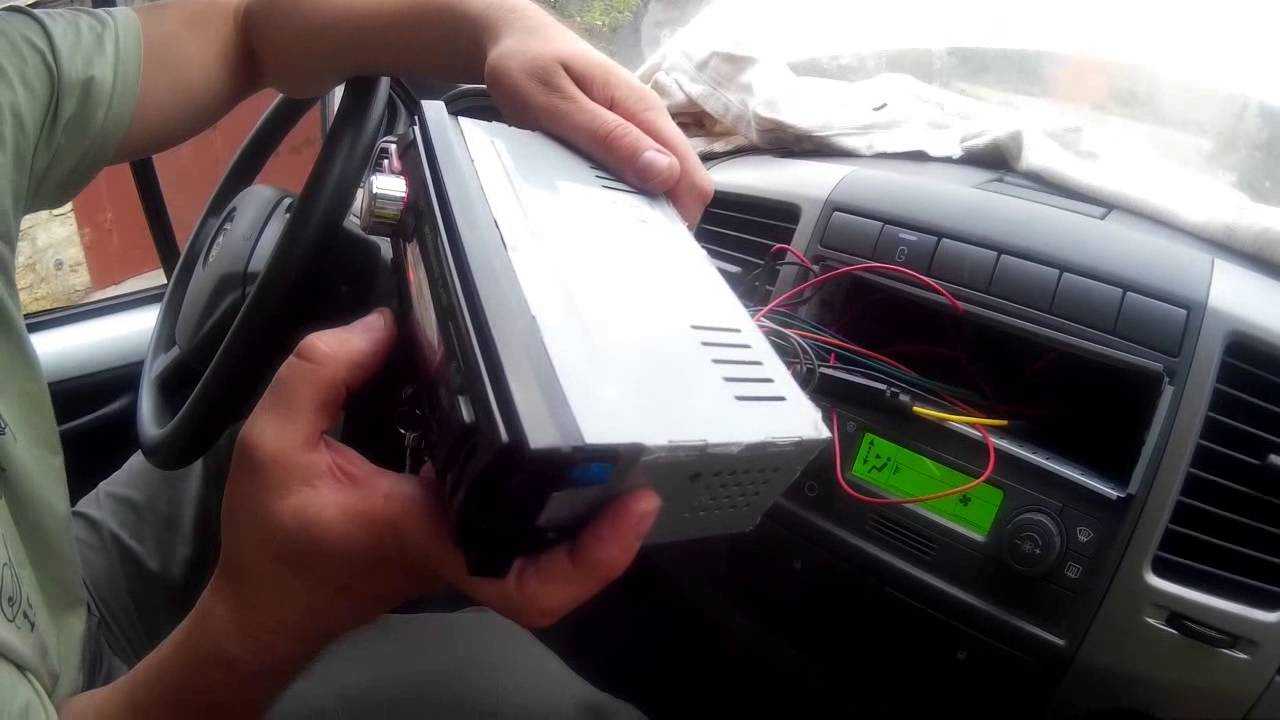

Чтобы вставить магнитолу в штатное место придется попотеть, там очень мало места и провода всё время мешают, лучше купить короткую магнитолу, я ставил USB магнитолу MISTERY, она без поддержки компакт дисков, но зато короткая и влетает без проблем.

БИЗНЕС ГАЗЕЛЬ – УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

Итак, машина хоть и обновленная, но всё равно требует приложить руки.

1) Музыки нет, УСТАНАВЛИВАЕМ МАГНИТОЛУ.

Магнитолу выбираем с dvd, вдруг захочется кино посмотреть, к магнитоле в довесок устанавливаем сразу и телевизор, монитор небольшой, но dvd смотреть можно. Две колонки ставим в щтатные места у ног водителя и пассажира. Кстати, штатная музыка с завода стоит 9000 рублей, брать машину со штаткой или ставить другую музыку и т.д. решать Вам. Машина пришла без музыки. Колонки, магнитолу и тв пришлось устанавливать, а также прокладывать всю электропроводку под это, так как завод в целях экономии даже из предохранителей цепи под магнитолу и стеклоподемники просто исключил. Ставим также антенну тв и радио внутрь салона на лобовое стекло.

2) Электостекол нет, СТАВИМ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ. Были выбраны стеклоподъемники Гранат. Ставятся в штатные места, кнопки с подсветкой, всё в комплекте и достойная цена. Моторы японские по словам продавца. Итак, поставили, литолом смазали, посмотрим как покажут себя в эксплуатации.

3) Центрального замка нет, УСТАНАВЛИВАЕМ ЦЕНТРАЛЬНЫЙ ЗАМОК И СИГНАЛИЗАЦИЮ. Дверных концевиков нет, придется поставить. Ставим два ЦЗ, датчик удара, сигнализация с обратной связью, ставим пейджер, соединяем все и собираем.

4) С завода бортовые идут с разобранным тентом, собираем каркас и ставим тент.

5) Судя по первым 100 км пробега двигатель УМЗ 4216 весьма прожорлив, поэтому следующим этапом монтируем на ГАЗЕЛЬ БИЗНЕС газобалонное оборудование последнего поколения, чтобы хотя бы как то экономить на бензине, но это следующим этапом повествования на отдельной страничке.

Газель Бизнес – первое впечатление и 3 года работы.

Июнь 16, 2014 – 01:05

Пишу здесь рассказ о бытности Газели Бизнес.

Купила моя контора один из первых бизнесов. В 2010 году, торпеда люкс, как её тогда гордо называли дилеры.

Что сказать? В кабине действительно приятно, вставки под алюминий (крашеные, ещё и в стекле отражаются), штатная магнитола с управлением на руле, приятная панель, управление печкой электронное, встроенные подстаканники, зеркала с подогревом, бампер сросшийся с решеткой радиатора. Смотрится приятно.

Инструменты и материалы

Для подключения магнитолы на ГАЗель Бизнес вам понадобятся следующие инструменты и материалы:

Отвертка: используется для разборки панели приборов и крепления магнитолы.
Плоскогубцы: могут понадобиться для разъемов и крепежа.
Комплект для монтажа: включает в себя рамку, пластиковые держатели и болты для крепления магнитолы в приборную панель.
Соединительные провода: используются для подключения магнитолы к автомобильной проводке.
Изоляционная лента: необходима для защиты соединений и предотвращения короткого замыкания.
Набор отверток «Торкс»: может понадобиться для откручивания болтов и винтов с неправильными головками.

Удостоверьтесь, что вы имеете все необходимые инструменты и материалы перед началом работы. Это поможет вам избежать задержек и сделать подключение магнитолы более эффективным и безопасным.

Comentários • 8

Рамка пепелки снимаеться чуток вверх и на себя, без фонатизма, пластик хрупок.

Магнитола в автомобиле также может выйти из строя. А, учитывая тот факт, что подавляющее большинство водителей не представляют себе поездок без любимой музыки, этот прибор или ремонтируется или заменяется новым. Также магнитола в машину своими руками может быть установлена, если водитель купил более современное головное устройство в магазине штатных магнитол http://carengineering.ru/, вместо старого штатного.

Что нужно знать для замены магнитолы?

Для замены магнитолы придется изучить назначение проводов и штекеров, подсоединяющих приемник к системе автомобиля. И если все это удалось уяснить, то установка пройдет без проблем.

Размер магнитолы

Еще до того, как покупать магнитолу, нужно выяснить размер уже установленного прибора. Есть магнитолы одноблочные 1DIN и двухблочные 2DIN.

1DIN – уже по размеру и больше всего распространены в Европе.

2DIN – преобладают в Корее, Японии и в Америке. Также они заполнили и отечественный рынок. Эти устройства кроме воспроизведения радиочастот и считывания с носителей, позволяет воспроизводить видеоконтент на цветном экране. В результате величина такого устройства намного больше. Также устройство позволяет открывать дорожные карты, выполняя роль навигатора.

Разъемы ISO

Современные магнитолы оснащены разъемом международного стандарта ISO. Проводка оснащается специальным переходником с одноименной маркировкой. Иногда производители используют штекеры индивидуальные, однако даже в при таком подходе солидные фирмы предусматривают переходники ISO для штекеров. Если автомобиль оснащен штатной магнитолой, значит, вся проводка здесь присутствует. В таком случае подключить новое устройство можно легко.

Процесс установки

Некоторые водители для подключения магнитолы обрезают провода, которые идут от ее штекера и соединяют устройство с автомобилем с помощью изоляционной ленты, соблюдая цветную распиновку. Но такой метод неэстетичный и ненадежный. Правильное подключение предусматривает установку контактов ISO формата. В таком случае соединение будет прочным и долговечным. Нужно только снять старую магнитолу и подсоединить штекеры к новой, установив ее после этого в нишу. Рамка магнитолы своими руками устанавливается также просто.

Во время подключения следует проследить, чтобы плюс аккумуляторной батареи не попал на минус приемника или любую клемму динамика. Также не стоит подавать питание от прикуривателя, ведь только аккумулятор способен обеспечить качественное звучание динамиков. Но к аккумулятору нужно подключать, после того, как все остальные кабели соединены.

Подбор магнитолы и необходимых инструментов

Когда решено установить магнитолу в Газель Бизнес, необходимо выбрать модель, наиболее подходящую для автомобиля

Важно учитывать технические характеристики, чтобы магнитола не привела к поломке электроники машины

Кроме выбора модели, следует ознакомиться с необходимыми инструментами для установки. Понадобится комплект отверток, клеммник, зажимы, провода для подключения, специальный переходной кабель, а также набор изоленты и резиновых штуцеров для защиты проводов от повреждения.

Предварительный подбор магнитолы и необходимых инструментов поможет избежать неудачной установки и обеспечит достойное качество звука в автомобиле.

Подключение автомагнитолы в ГАЗели NEXT

Для того чтобы наслаждаться полноценным звуком в своей ГАЗели NEXT, необходимо правильно подключить автомагнитолу. Подключение проводов к автомагнитоле может показаться сложной задачей, особенно для тех, кто не имеет опыта в автосервисе. В данной статье я расскажу, как правильно подключить проводку к автомагнитоле в ГАЗели NEXT, чтобы получить качественный звук и дополнительные функции.

Необходимые инструменты и материалы

Перед тем как приступить к подключению автомагнитолы, убедитесь, что у вас есть все необходимые инструменты и материалы:

Набор отверток
Кримпер (инструмент для обжатия проводов)
Изолента
Комплект проводов для подключения автомагнитолы (обычно идет в комплекте с автомагнитолой)

Подключение проводов к автомагнитоле

Перейдем теперь к процессу подключения проводов к автомагнитоле. Приступая к работе, убедитесь, что вы отключили аккумулятор автомобиля, чтобы избежать короткого замыкания и других непредвиденных ситуаций.

Начните с подключения проводов постоянного питания. Обычно это провод красного или желтого цвета. Подключите этот провод к соответствующему выходу на автомагнитоле.
Затем подключите провод массы (обычно черного цвета) к проводу заземления автомагнитолы.
Продолжим с подключением провода питания отключаемого прибора (обычно синего цвета). Этот провод служит для подключения автомагнитолы к питанию, которое отключается при выключении зажигания.
Далее подключите провода для динамиков. Обычно они представлены как провода различных цветов (зависит от производителя автомагнитолы). Подключите каждый провод к соответствующему динамику.

После того, как провода подключены к автомагнитоле, перейдем к подключению проводов к электрической проводке ГАЗели NEXT:

Удалите панель приборов или панель под рулевой колонкой, чтобы получить доступ к проводке.
С помощью кримпера обжимайте провода автомагнитолы и соединяйте их с соответствующими проводами в ГАЗели NEXT.
Оберните каждое соединение изолентой для предотвращения короткого замыкания.
Проверьте подключение, включив зажигание и проверив работу автомагнитолы.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Подключение дополнительных функций

Для подключения дополнительных функций на магнитолу ГАЗель Бизнес необходимо следовать нескольким шагам:

Идентификация сигналов: перед выполнением подключения необходимо идентифицировать сигналы, которые будут использоваться для работы дополнительных функций, таких как подключение задней камеры, подсветка кнопок и т. д. Для этого можно использовать схему проводов, которая обычно идет в комплекте с магнитолой.
Подготовка проводки: после идентификации сигналов нужно подготовить проводку для подключения дополнительных функций. Нужно убедиться, что провода достаточной длины, чтобы достичь нужных точек подключения и обеспечить надежное соединение. Также нужно убедиться, что провода правильно изолированы для предотвращения короткого замыкания.
Подключение проводки: после подготовки проводки можно приступить к подключению дополнительных функций. Для этого нужно соединить соответствующие сигнальные провода с соответствующими точками подключения на магнитоле. Рекомендуется использовать пайку или надежные разъемы для обеспечения надежного соединения.
Тестирование: после подключения проводки необходимо протестировать работу дополнительных функций, чтобы убедиться, что все работает корректно. Рекомендуется проверить каждую функцию по отдельности, чтобы избежать возможных проблем или конфликтов.

При подключении дополнительных функций на магнитолу ГАЗель Бизнес необходимо проявлять осторожность и следовать инструкции производителя. Неправильно подключенные функции могут привести к неисправностям магнитолы и даже повреждению автомобиля

В случае сомнений или сложностей рекомендуется обратиться за помощью к профессионалам или автосервису.

После прочтения съесть!

-совсем другое устройство обсуждают? Даже если так, то разъём «камера» должен быть идентичен.

А есть инфа, что там кроме входа камеры есть ещё один видеовход?

Может проще — сигнал пдавать на тот же вход, что и камера , установив реле? Прокатит, если в гу есть аукс и он не бокируется при активации камерного входа. . .

Ну пчму сразу колхоз ? Мну ж не грит-мотайте релюху самодельную !

То что всё блокируется-странно. Что, действительно, в момент показа картинки с камеры-звук морозится слюбого источника ? ? ? Может можно эту блокировку снять в инжменю?

Параллельно, задали бы вопрос там, на 4пда , раз уж там точно есть люди, потрошившие девайс. . .

По логики нужно задать вопрос, попросить распиновку у производителя. Но КТО(!), производитель.

Для пользования прикуривателем, утопите его до фиксированного положения. После нагрева спирали он вернется в исходное положение готовым к применению.

Внимание. Включенный прикуриватель сильно нагревается

При обращении с ним соблюдайте особенную осторожность, убедитесь, что исключена возможность попадания прикуривателя в руки детей: это может стать причиной возгорания и/или ожогов

Включенный прикуриватель сильно нагревается

Розетка.

Чтобы воспользоваться розеткой, откройте крышку, закрывающую гнездо розетки, как показано на рисунке.

Розетка предназначена для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.).

Длительное использование электрических устройств при выключенном двигателе может стать причиной разряда аккумуляторной батареи и сделать невозможным последующий пуск двигателя.

На автомобилях с двумя рядами сидений устанавливается дополнительная розетка на обивке левой средней стойки боковины.

Дополнительная розетка.

В пассажирском салоне автобусов могут устанавливаться четыре розетки: две USB-розетки 5В на левой боковине и две розетки 12В на правой боковине (перед сиденьем у сдвижной двери и за задним сиденьем).

Внимание. Не пользуйтесь розеткой для подключения внешних устройств, мощность которых превышает 120 Вт

Не пользуйтесь розеткой для подключения внешних устройств, мощность которых превышает 120 Вт.

Аудиооборудование.

В зависимости от комплектации автомобиль может оснащаться аудиооборудованием в следующем составе:

Головное устройство 1DIN или 2DIN, встроенное в панель приборов. Руководство по эксплуатации головного устройства 1DIN или 2DIN прикладывается к автомобилю.
USB разъем головного устройства 1DIN расположен в кармане для документов, головного устройства 2DIN – во вставке панели приборов центральной.

USB разъем.

Дублирующие кнопки управления головным устройством 1DIN или 2DIN на рулевом колесе.

Кнопки на рулевом колесе.

1 – Кнопки выбора радиостанции в активированном диапазоне частот или выбора трека; 2 – Кнопки регулировки уровня громкости.

Громкоговорители: расположены в дверях.
Антенна штыревая, на панели крыши.

Электрическая принципиальная схема подключения звуковых сигналов, прикуривателя, розетки, магнитолы автомобиля ГАЗель Next.

1 – звуковой сигнал правый; 2 – звуковой сигнал левый; 3 – реле звукового сигнала; 4 – прикуриватель; 5 – розетка; 6 – выключатель звукового сигнала; 7 – многофункциональное токопередающее устройство; 8 – магнитола; 9 – кнопка переключения каналов магнитолы; 10 – громкоговоритель правый; 11 – громкоговоритель левый; 12 – кнопка регулирования громкости магнитолы; F42 – блок реле и предохранителей в салоне; F44 – блок реле и предохранителей под капотом; ХР 25/30 – колодка соединения жгута 25 (по кабине) со жгутом 30 (по раме); ХР 229/805-1 – колодки соединения жгута 229 (по панели) со жгутом 805 (по левой двери); ХР 229/806-1 – колодки соединения жгута 229 (по панели) со жгутом 806 (по правой двери).
