Прикуриватель ваз 2123 схема подключения проводов

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Предохранители

F1 (5А)

• Лампы фонарей освещения номерного знака
• Лампы освещения приборов
• Контрольная лампа наружного освещения в комбинации приборов
• Подкапотная лампа
• Лампа дополнительного сигнала торможения
• Лампы габаритного света левого борта

F2 (7.5А)

• Лампа ближнего света (левая фара)
• Электрокорректор света фар
• Моторедуктор корректора

F3 (7.5А)

• Лампа дальнего света (левая блок-фара)
• Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

• Реле электростеклоподъемников
• Электростеклоподъемники

F6 (15А)

• До 2009 года:

  Блок управления блокировки замков дверей

• После 2009 года:

  Прикуриватель

F7 (20А)

• До 2009 года:
  • Прикуриватель
  • Реле звукового сигнала
  • Звуковой сигнал
• После 2009 года:
  • Реле звукового сигнала
  • Звуковой сигнал
  • Плафон освещения багажника

F8

• До 2009 года (20А):
  • Реле обогрева заднего стекла (контакты)
  • Элемент обогрева заднего стекла
• После 2009 года (25А):
  • Реле обогрева заднего стекла
  • Элемент обогрева заднего стекла
  • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

• До 2009 года:
  • Лампа освещения вещевого ящика
  • Реле очистителя ветрового стекла
  • Переключатель очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Реле фароочистителя (контакты)
  • Электродвигатели фароочистителей
  • Электродвигатель фароомывателя
• После 2009 года:
  • Выключатель обогрева стекла двери багажного отделения
  • Реле очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Насос омывателя ветрового стекла
  • Правый подрулевой переключатель
  • Лампа освещения вещевого ящика
  • Лампы света заднего хода

F10 (20А)

• До 2009 года:

  Резерв

• После 2009 года:

  Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

• Лампы задних габаритных огней
• Регулятор освещения приборов

F12 (7.5А)

• Лампа ближнего света (правая фара)
• Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

• Блок управления наружными зеркалами
• Электроприводы наружных зеркал заднего вида
• Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

• Плафон индивидуальной подсветки
• Контрольная лампа иммобилизатора
• Лампы стоп-сигнала
• Дополнительный сигнал торможения
• Плафон освещения салона

F18 (25А)

• До 2009 года:
  • Лампы света заднего хода
  • Электровентилятор отопителя
  • Электродвигатель омывателя ветрового стекла
  • Реле обогрева заднего стекла (обмотка)
  • Реле очистителя заднего стекла
  • Электродвигатель очистителя заднего стекла
  • Электродвигатель омывателя заднего стекла
  • Блок управления блокировкой дверей
• После 2009 года:
  • Переключатель электродвигателя отопителя
  • Электродвигатель отопителя

F19 (10А)

• До 2009 года:
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала
• После 2009 года:
  • Реле стартера
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

• До 2009 года:

  Задние противотуманные фонари

• После 2009 года:
  • Задние противотуманные фонари
  • Блок управления противоугонной системы (С 2009 года)

  Зуммер (С 2009 года)

• Лампы противотуманного света в задних фонарях
• Блок управления противоугонной системы (С 2009 года)
• Зуммер (С 2009 года)

K1

• До 2009 года:

  Реле контроля исправности ламп (вместо реле устанавливаются перемычки)

• После 2009 года:

  Реле очистителя ветрового стекла

K2

• До 2009 года:

  Реле очистителя ветрового стекла

• После 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

• До 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

• После 2009 года:

  Реле ближнего света фар

K4

• До 2009 года:

  Реле ближнего света фар

• После 2009 года:

  Реле дальнего света фар

K5

• До 2009 года:

  Реле дальнего света фар

• После 2009 года:

  Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

• До 2009 года:

  Дополнительное реле (Разгружает контакты выключателя зажигания)

• После 2009 года:

  Реле обогрева стекла двери багажного отделения

K7

Реле обогрева стекла двери багажного отделения

Прикуриватель не от зажигания

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества: если подключить прикуриватель напрямую к батарее аккумулятора, то можно избежать вмешательств в саму проводку и предохранитель. Работа займет меньше времени, плюсовые кабели следует вывести напрямую к аккумулятору, а минусовой – прикрепить к автомобильному кузову.

Важно также помнить, что необходимо подобрать нужные запчасти. Первоначально, это касается проводов

Каждый квадратный миллиметр сечения рассчитан на 5-10 ампер тока. Следует брать с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, сработает предохранитель. Это приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

• Видео как снять ограничитель скорости на камазе



• Что означают цифры на дне вазы



• Как работает датчик света на весте



• Проставки для увеличения клиренса лада х рей



• Как завести с ключа starline ниву 21314

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

НИВА КЛУБ

International Niva Club

• Список форумовАвто — ТехникаТехнический раздел Лада 2123 (Шевроле Нива)Электрооборудование
• Поиск

Сообщение Антоха » 21 сен 2010, 15:27

Сообщение longer » 21 сен 2010, 16:03

Сообщение Антоха » 21 сен 2010, 16:06

Сообщение alex4513 » 23 сен 2010, 15:17

Сообщение longer » 23 сен 2010, 15:41

alex4513 то есть прикуриватель не на одном предохранителе с бибикой, а на другом?

ага, спасибо, проверю!

вообще странно, что только прикуриватель гикнулся, обычно, если предохранитель горит, то несоклько дивайсов перестают работать.

Сообщение Captain » 23 сен 2010, 17:26

Сообщение longer » 23 сен 2010, 22:53

Сообщение Jack Daniels » 02 окт 2015, 16:40

Сообщение Франк » 02 окт 2015, 20:46

На Шниве прикуриватель в пепельнице. Вынь пепелку — вот тебе и все провода на обозрение! Вроде да, на его предохранителе клаксон висит. А предохранители все подписаны, точнее подрисованы)

З.Ы. Мороки с прикуривателем много, болезнь это что ли у Шнивы? После того, как замена не помогла, забил на фэн-шуй и сделал разветвитель с питанием напрямую от аккума (со своим предохранителем естессно). Теперь 2 отверстия+usb, а в пепелке будет СиБи.

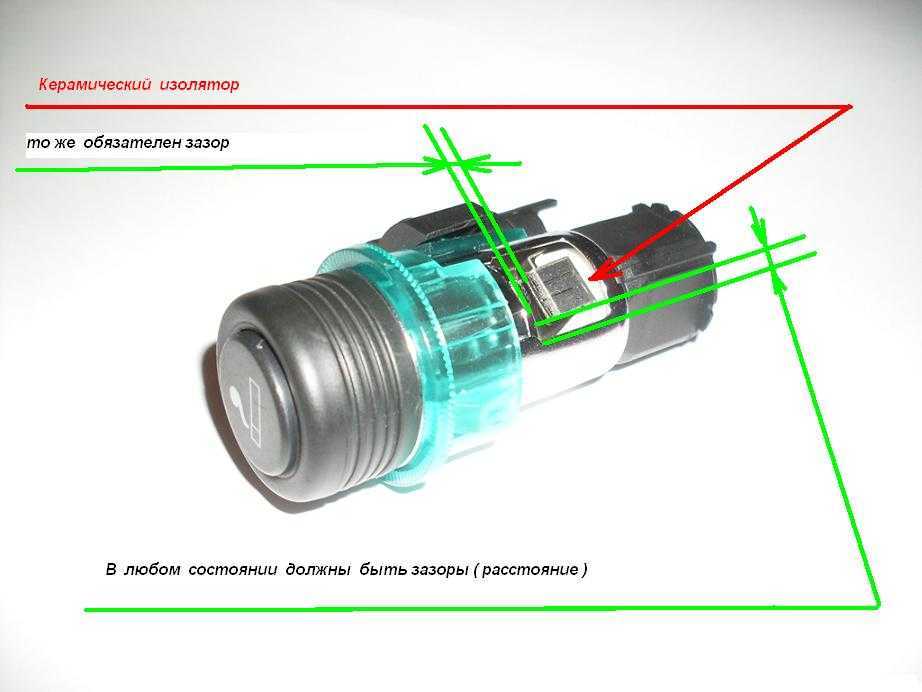

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

READ Как установить на андроид виндовс 10 мобил

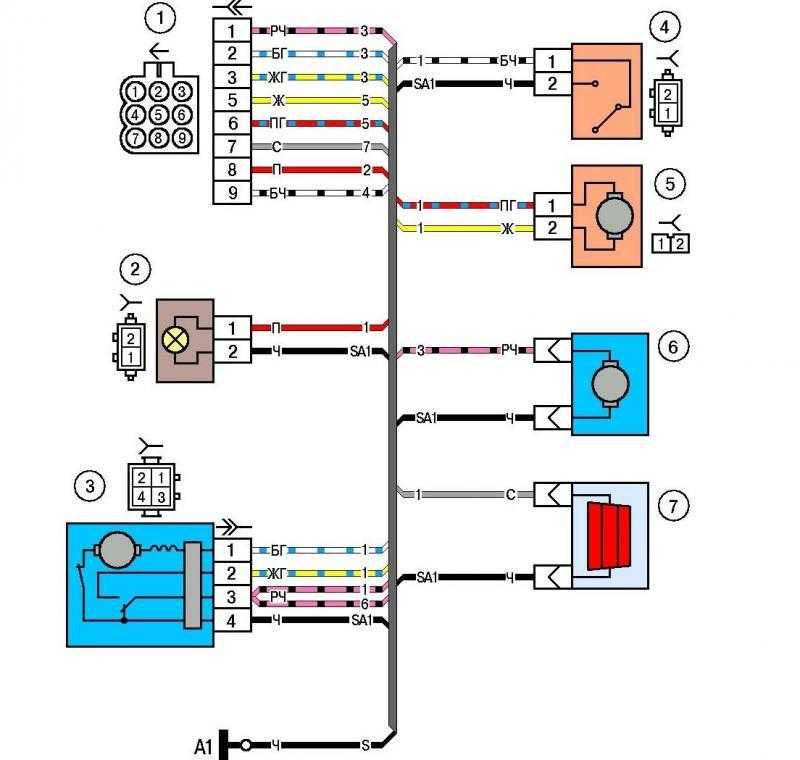

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

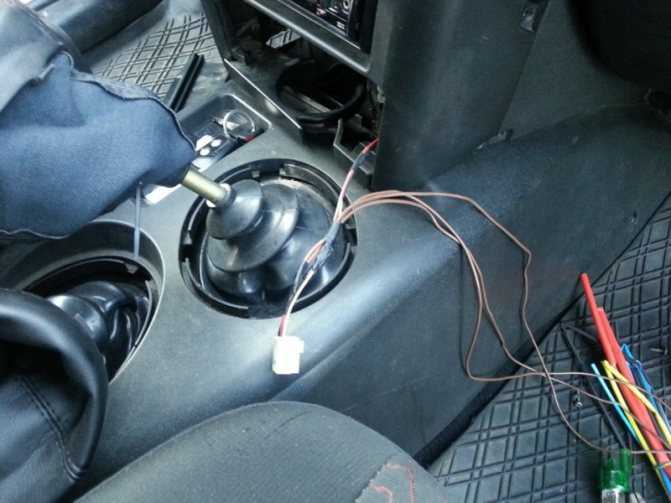

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

Итак, установка осуществляется в таком порядке:

Наличие в машине такого элемента не то чтобы необходимо, оно попросту незаменимо для современного мира, который наполнен разнообразием электронных устройств, питающихся от аккумуляторной батареи. Удачных работ!

Источник

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Инструменты для установки

Чтобы осуществить подключение прикуривателя, потребуются:

• электрическая или ручная дрель;
• комплект сверл по металлу и коронка для сверления пластика или металлических панелей;
• набор надфилей;
• электрический паяльник;
• припой и флюс;
• инструмент для удаления изоляции с проводов;
• изоляционная лента;
• плавкий предохранитель;
• медные кабели, рассчитанные на ток до 12-15 А.

Как правильно подключить

Перед началом монтажа владельцу машины необходимо выяснить, как работает прикуриватель. Оборудование состоит из металлического стакана с контактами, разделенными изолятором, и съемного элемента со спиралью накаливания и пружиной. При нажатии на кнопку вставка удерживается боковыми зажимами, контакты замыкаются и постоянный ток от батареи разогревает спираль. После достижения заданной температуры биметаллические защелки расходятся, вставка выдвигается назад за счет усилия сжатой пружины.

Владельцу машины необходимо знать, как правильно подключить оборудование. В конструкции цоколя предусмотрены разъемы для коммутации силовых проводов (отрицательного и положительного), которые выводятся к соответствующим клеммам аккумулятора. Предусмотрен дополнительный плюсовой кабель, который включает подсветку гнезда. Шнур необходимо подсоединить к проводке подсветки комбинации приборов. В цепи предусматривается реостат, позволяющий плавно корректировать яркость ламп подсветки.

Схема подключения

Правильный вариант подключения дополнительного прикуривателя на ВАЗ или другой машине содержит провода:

В схему вводится плавкий предохранитель, который устанавливается во влагонепроницаемом корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Номинал защитного элемента не должен превышать 15 А. Следует использовать медные многожильные кабели сечением 1,5-2,0 мм², для подсветки может применяться шнур с уменьшенным до 0,75 мм² сечением. При коммутации необходимо снизить число соединений, точки стыка кабелей защищаются слоем изоляционной ленты.

При повороте ключа коммутатор подает положительное питание к контактным пластинам прикуривателя. После остановки мотора и изъятия ключа питание к дополнительному оборудованию не подается. В схему вводятся 2 предохранителя, которые установлены перед реле и прикуривателем, соответственно. Запрещается коммутация без использования предохранителя, поскольку при повышенной нагрузке возможен перегрев проводки и воспламенение изоляции.

Вариант подключения напрямую к аккумулятору

Чтобы подсоединить прикуриватель напрямую, необходимо:

Как подсоединить дополнительный прикуриватель

Существует несколько разновидностей прикуривателей:

1. Накладного типа, оснащенный пластиковым корпусом, который крепится в салоне автомобиля. Имеются конструкции со встроенными разветвителями, позволяющими подсоединить несколько приборов (с учетом допустимой мощности).
2. Врезного варианта, которые крепятся в отверстия, просверленные в панели приборов и центральной консоли.
3. Временного типа, оснащенные кабелями питания с зажимами, которые крепятся на клеммы батареи.

Где и как можно врезать

Для ВАЗа дополнительный элемент крепится на пластиковые крышки на панели приборов или центральной консоли. Метод фиксации зависит от конструкции, например, для удержания прикуривателя врезного типа сверлится отверстие. Кабели припаиваются к клеммам подключаемого устройства, а затем выводятся к реле или напрямую в моторный отсек. Возможно использование тумблера, подающего питание при отключенном зажигании.

После установки прикуривателя необходимо убедиться в надежности соединения проводов. Не допускается повреждение изоляции или контакт кабелей с подвижными элементами в панели приборов (например, с рычагами управления заслонками подачи воздуха). Затем производится подключение аккумулятора с замером тока утечки или просадки напряжения. Изменение параметров указывает на короткое замыкание в построенной цепи, которое можно обнаружить тестовым прибором.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

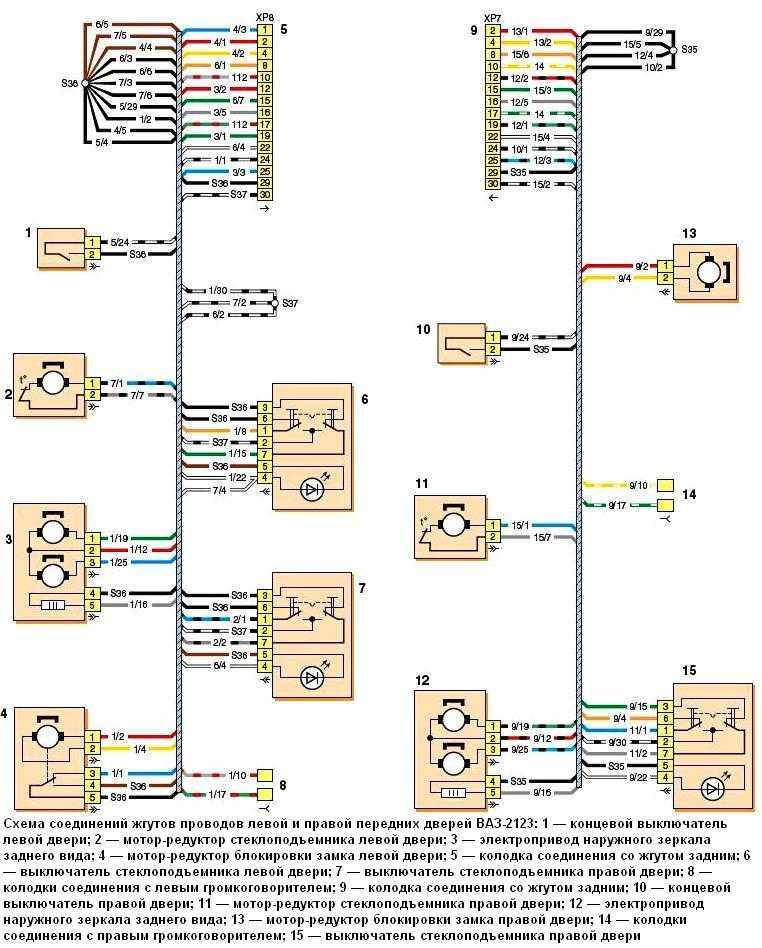

Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.

Бортовая сеть Chevrolet Niva ВАЗ-2123 постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

Привет всем друзьям и подписчикам !)Все кто владел или владеет классикой, знает, что по заводу все классическое семейство имеет прикуриватель старого образца, кто то им вообще не пользуется, кто то использует его по назначению, а когда кому-то нужно начать использовать его для подзарядки гаджетов, то возникают определенные проблемы. Например купив зарядник для телефона можно обнаружить что он не достает до конца прикуривателя или купив видео регистратор, можно столкнуться с такой же проблемой, в магазинах зачастую продаются зарядки, либо различные устройства тоже под современные прикуриватели. Ну и каждый выходит из ситуации тоже по разному, либо покупает переходник или разветвитель, или ищет устройство со штекером «старого образца».

Лично, я, пошел более «правильным» путем, потому-что всякие китайские переходники или тянуть сопли врезая где-то юсб выход под торпедой это не наш метод. Изучив плотно Драйв2 я понял, что самый лучший вариант это купить прикуриватель 2123 (Нива Шевроле) оригинальный номер : 2123-3725010. Поэтому в выходной день, сразу поехал на авто-рынок и купил там оригинальный прикуриватель и штекер с проводами к нему, чтоб ни чего лишнего не колхозить.

Старый прикуриватель снимается легко и просто, заранее советую скинуть клему с АКБ или вытащить предохранитель отвечающий за прикуриватель. Отсоединяем провода от прикуривателя и выкручиваем его из гнезда покрутив в конце прикуривателя круглую гайку.

Момент снятия не фоткал поэтому фото с интернета :

Когда все снято возникает еще не большая проблема, родной прикуриватель меньше современного по диаметру, поэтому отверстие в котором он стоял придется увеличить с 26мм до 30мм. Я, лично, это все делал аккуратно большим и круглым напильником, потратил примерно минут 15 с перекуром. Ну и результат на фото

Дальше займемся подключением, там все просто, плюс, минус и питание на подсветку. Аккуратненько обжимаем новый штеккер, и подключаем его к родной проводке красный на центральный разъем (это плюс) а желтый на крайний разъем это подсветка прикуривателя, массу подключаем куда удобно.

Ну и после всего этого собираем прикуриватель, подключаем, и сразу же проверяем, если все сделали правильно то сгореть ни чего не должно то все будет работать )

Чисто мое мнение, что классический вид салона не испорчен, прикуриватель сильно не выделяется и в итоге получили отличную совместимость и удобство использования) Тем более что как прикуриватель он использоваться не будет и сама спиралька с кнопкой из него торчать не будет.

И в тот же день наконец-то заменил уже кривые и дубовые резинки под поворотниками спереди, давно хотел и собирался но руки не доходили, лень было снимать подкрылки, потом вспомнил что подкрылки снимать не обязательно можно снять чашку фары и оттуда открутить и заменить, так и сделал) Удобно, быстро и просто, настройки фары не сбиваются так как чашка снимается вместе с регулируемой площадкой в которой стоит фара.

Надеюсь было интересно читать, всем спасибо за внимание и до новых встреч! )

Замена прикуривателя ВАЗ 2110 с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Пошаговая замена

1. Извлекаем личинку прикуривателя.

2. Сердечник прикуривателя удерживает металлический фиксатор. Фиксатор отмечен на фото ниже.

3. С помощью пинцета отгибаем внутрь фиксатор сердечника.

4. Подковыриваем край сердечника плоской отверткой и вытягиваем его вверх.

5. Отключаем разъем питания прикуривателя.

6. Теперь есть два пути. Если у вас ободок прикуривателя подсвечивался то его можно не менять. Просто подключите новый сердечник и установите на место.

Если у вас подсветка не работала, то поддеваем ободок с помощью плоской отвертки и извлекаем его вверх.

На ободке должна быть закреплена лампа подсветки, но бывает так что в процессе демонтажа она отпадает.

7. Находим патрон с лампочкой. Меняем лампочку в патроне и закрепляем патрон на ободок так как показано на фото ниже.

На патроне есть металлические скобы, а на ободке ответные пазы.

При покупке нового прикуривателя обычно идет патрон с лампой, а так же провод с фишкой для подключения. Если у вас это есть, то просто отсоединяем на разъеме старый и подключаем новый.

8. Пропускаем провод прикуривателя через ободок и подключаем фишку питания.

9. Вставляем ободок до щелчка.

При установке заводим сначала лампу потом защелкиваем сам ободок. Там есть пазы для защелки ободка в тоннель пола.

После установки лампа подсветки должна смотреть в сторону пассажирской двери.

10. Вставляем прикуриватель до щелчка.

При установке защелка прикуривателя должна быть расположена к двигателю.

11. Вставляем личинку прикуривателя.

Признаки неисправностей прикуривателя

Можно попробовать заменить головку, если она не нагревается, но владельцу непременно требуется сохранение основной функции.

Вот наиболее распространенные ситуации, с которыми сталкиваются все владельцы:

• «усики» гнезда расшатались, либо износились;
• в гнездо попадает посторонний предмет, из-за которого нормальное подключение становится невозможным;
• перегорает гнездо;
• выходит из строя предохранитель — проблема встречается у машин разных годов выпуска – 2008, 2012, 2013.

Именно предохранитель относят к деталям с максимальной уязвимостью. Обычно это связано с перегрузкой, возникшей при подключении приборов с повышенной мощностью. Прикуриватели могут работать только с устройствами, у которых этот показатель не такой высокий. В других случаях лучше использовать прямое подключение к аккумулятору.

Этот способ часто кажется неудобным, но он доставляет меньше всего хлопот. Главное – чтобы все провода подключались правильно, а полярность сохранялась. Можно устанавливать дополнительные прикуриватели, питающиеся от своих собственных аккумуляторов. Такие механизмы отличаются увеличенной пропускной способностью, год выпуска почти не имеет значения.
