Распиновка obd2 разъема

Классификация протоколов

Привести всё к единому протоколу обмена не удалось, поскольку система разрабатывалась и внедрялась сразу многими производителями, а затем непрерывно совершенствовалась, что продолжается и сейчас.

Удивительно ещё, что протоколов относительно немного. Укрупнённо их можно насчитать примерно девять, хотя если замечать все различия, то гораздо больше. Но особых проблем с совместимостью не возникает, сканеры включают в себя все интерфейсы, от первых, до самых совершенных.

Протоколы класса A самые низкоскоростные, но одновременно и простые, базируются на традиционных компьютерных последовательных интерфейсах, то есть не требуют значительных мощностей в виде преобразующих микроконтроллеров. Скорость до 10 кбит в секунду. Это то, что называют K-line.

Чуть более быстрые и сложные интерфейсные последовательные протоколы, лучше защищены от помех, используют различные виды модуляции цифрового сигнала. Скорость примерно в 5-10 раз выше.

Пока самые современные протоколы, к ним относится CAN-шина, то есть скорость порядка 500 кбит/c, увеличена разрядность кодовых посылок и усложнены прочие алгоритмы. Хорошая помехозащищённость дифференциального сигнала с витой пары.

J1850 VPW

Относится к группе протоколов американского стандарта J1850. Применяется на машинах GM. Работает впятеро медленнее, чем полностью аналогичный по логике J1850 PWM, используемый Ford.

Различаются интерфейсы по физической реализации, одно- или двухпроводные линии, модуляция по широте или по скважности. Описаны в одном стандарте

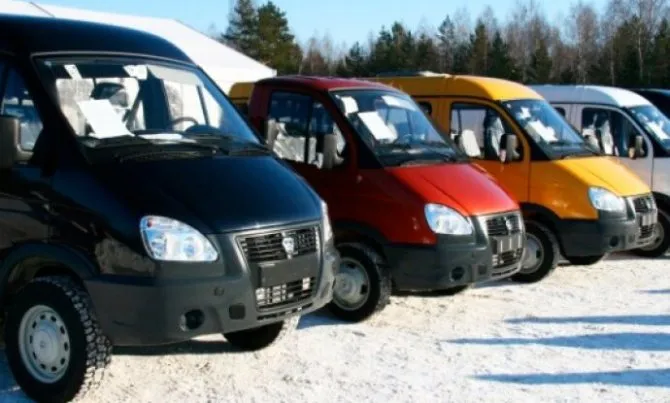

Газель распиновка колодки диагностики

местоположение и распиновка диагностического разъема в автомобиле

Современные автомобили, как иностранные, так и отечественные, оснащены множеством различных систем и устройств, обеспечивающих нормальную работу двигателя. Если какой-либо из узлов или агрегатов выходит из строя, владелец автомобиля всегда может проверить состояние этих компонентов, что сегодня занимает гораздо меньше времени. Читайте далее, чтобы узнать, как и когда следует проводить диагностику вашей ГАЗели.

Описание и расположение диагностического разъема

Если раньше поиск неисправностей часто основывался только на симптомах неисправности и методе «интуиции», то сегодня все гораздо проще: чтобы выяснить, неисправен ли тот или иной компонент, достаточно провести диагностику автомобиля с помощью инструментов. Это может быть компьютер, ноутбук, планшет или даже мобильный телефон. Все, что вам нужно сделать, это подключить устройство к диагностическому разъему и запустить соответствующее программное обеспечение.

Расположите диагностический разъем в моторном отсеке.

Расположение этого гнезда может отличаться в зависимости от года выпуска автомобиля. На старых Газелях, например, это гнездо расположено в моторном отсеке рядом с ветровым стеклом. В более новых автомобилях используется разъем OBD II, расположенный под рулевым колесом.

Зачем нужна диагностика?

Необходимость в диагностике возникает в первую очередь из-за возникновения ошибок при работе определенных систем. Например, неисправности, которые могут возникнуть в двигателях с электронным управлением двигателем, во многом отличаются от неисправностей в карбюраторных двигателях. Поэтому поиск поломки будет отличаться. Общеизвестно, что работой всех компонентов и систем двигателя управляет ЭБУ — блок управления, который собирает данные от различных ЭБУ, используемых в двигателе.

Эта информация позволяет формировать управляющие сигналы для антиблокировочной тормозной системы и топливной системы, а также для зажигания и других агрегатов. Блок управления также служит для формирования импульса, который информирует о любых неисправностях в сервисных системах двигателя. Если владелец автомобиля знает, как прочитать и расшифровать эти данные, он сможет самостоятельно определить неисправность и устранить ее (видео с канала RIO G).

Необходимые инструменты, материалы и программы для диагностики

Итак, что нужно подготовить, чтобы правильно проверить автомобиль?

1. Диагностический адаптер со шнуром. Покупая устройство, нужно точно выбрать адаптер, который подойдет для вашего разъема, поэтому точно узнайте, какой в вашем автомобиле используется разъем.
2. Устройство для диагностики. Мы будем описывать пример проверки с ноутбуком. Если его у вас нет, то можно использовать стационарный компьютер, но это крайне неудобно, тем более, что вам потребуется бытовая розетка для его подключения. Самый оптимальный вариант — нетбук. Он может автономно работать, при этом его габариты очень удобны для диагностики.
3. Софт для проверки. В данном случае у вас есть огромный выбор — в Интернете можно без проблем найти необходимое программное обеспечение для диагностики, вариантов множество. При этом программы имеют свои особенности и характеристики. Можно отдать предпочтение бесплатному софту — большинство таких программ также эффективно ищут ошибки, как и платные аналоги.

Варианты распиновок

В зависимости от протокола работы допускаются варианты распиновок:

При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоватся пин номер 15).

При протоколе типа SAE J1850 в варианте VPW (Variable Pulse Width Modulation) задействованы пины 2, 4, 5, а также 16. Разъем характерен для американских и европейских автомобилей Дженерал Моторс.

Использование J1850 в режиме PWM (Pulse Width Modulation) предусматривает дополнительное задействование вывода 10. Такой тип разъема используется на продукции концерна Ford. Для протокола J1850 в любом виде характерно неиспользование вывода с номером 7.Начало формы

Конечно, для многих подобные схемы и описания распиновок разъема OBD2 очень сложны и неестественны. Зачастую, автомобилисты предпочитают периодически отдавать свой авто в профильный автосервис и даже не думать о диагностических разъемах и, тем более, об их распиновках. Но все же стоит признать полезность самостоятельной диагностики. Опытные автомобилисты говорят о том, что иметь диагностический сканер в машине необходимо каждому автовладельцу для оперативной проверки своих сомнений в работе машины, проверки ошибок, настроек и подобного, что прежде всего сэкономит значительные деньги.

Дополнительные модули и кабели:

Поддерживаются двигатели:Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;

Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;

Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;

Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;

ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31

ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;

ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;

ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;

ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240;

ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;

ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44; NEW!

ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;

Камаз 740 Евро-3 с ЭБУ BOSCH MS 6.1;

Камаз 740 Евро-4 с ЭБУ BOSCH EDC7UC31;

Дополнительные возможности:

Прибор подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.

Комплект поставки:

Цена: 18950 руб. Купить

Узнай первым о выходе нового полезного контента

Понятие интерфейса между объектом, управляемым при помощи компьютеризированного оборудования, и устройством, выполняющим функции контроля и диагностики, подразумевает жёсткую стандартизацию протокола обмена информацией. В случае автомобиля необходимость в этом присутствует, но в единообразии не очень заинтересованы производители.

Однако на законодательном уровне всё же удалось создать нечто стандартное, удобное для проверяющих организаций и частных предприятий по диагностике и ремонту. Это интерфейсный диагностический разъём OBD II, которым сейчас снабжены практически все автомобили.

Важность своевременной диагностики двигателя «Каменс КАМАЗ»

Как правило, поломке предшествует длительный процесс ухудшения качества детали, который, оставаясь невыявленным, приводит к неисправности порой не только данной детали, но и всего механизма

Этот факт определяет важность своевременного проведения диагностики дизельного двигателя

С другой стороны, вовремя произведенная диагностика позволяет значительно снизить затраты на ремонт и сократить время простоя автомобиля в автомастерской. К тому же современные технологии безразборного ремонта с помощью использования специальных присадок в топливо и моторное масло позволяют намного удлинить межремонтный цикл.

Основная часть Руководства по эксплуатации Каминс содержит: указания по техническому обслуживанию и эксплуатации мотора, функциональные схемы систем, сведения по технике безопасности, указания по поиску и устранению неисправностей. Подробности читайте здесь.

Но их применение целесообразно только в сочетании с диагностикой мотора, которая точно определяет узел или механизм, требующий такого воздействия.

Такой метод, хотя и может давать положительные результаты, все же имеет серьезный недостаток: он очень трудозатратен и требует больших финансовых вложений.

В отличие от него точная диагностика чаще всего позволяет безошибочно определить деталь, дающую сбой, и сосредоточить усилия только лишь на устранении неисправности. Это значительно экономит и время, и средства, затраченные на ремонт.

К слову сказать, авторизованные сервисные центры Cummins отличаются именно точностью своей диагностики, благодаря которой ремонт производится точно в соответствии с требованиями и предписаниями завода-изготовителя.

Где находится OBD 2?

Различное расположение диагностического разъема на автомобиле связано с тем, что производители автомобилей не используют единый стандарт для установки колодок. Если устройство относится к категории J1962, оно должно быть размещено в пределах 18 см от рулевой колонки. На практике производители не следуют этому правилу.

Положение устройства может быть следующим:

1. В специальной прорези ни нижнем кожухе приборной комбинации. Его можно увидеть в центральной консоли в области левого колена водителя.
2. Под пепельницей, которая обычно располагается в центральной части консоли и приборной комбинации. В этом месте разъем часто устанавливается французскими производителями авто — Пежо, Ситроен, Рено.
3. Под пластмассовыми заглушками, расположенными на нижней части приборной комбинации. В этом месте колодки обычно устанавливаются производителем VAG — автомобили Ауди, Фольксваген и т. д.
4. На задней части центральной консоли, в области установки корпуса «бардачка». Это место расположения характерно для некоторых автомобилей ВАЗ.
5. В зоне ручки ручного тормоза, под пластиком центральной консоли. Такое положение характерно для автомобилей Опель.
6. В нижней части ниши подлокотника.
7. В моторном отсеке, рядом со щитом двигателя. В этом месте разъем устанавливается корейскими и японскими производителями.

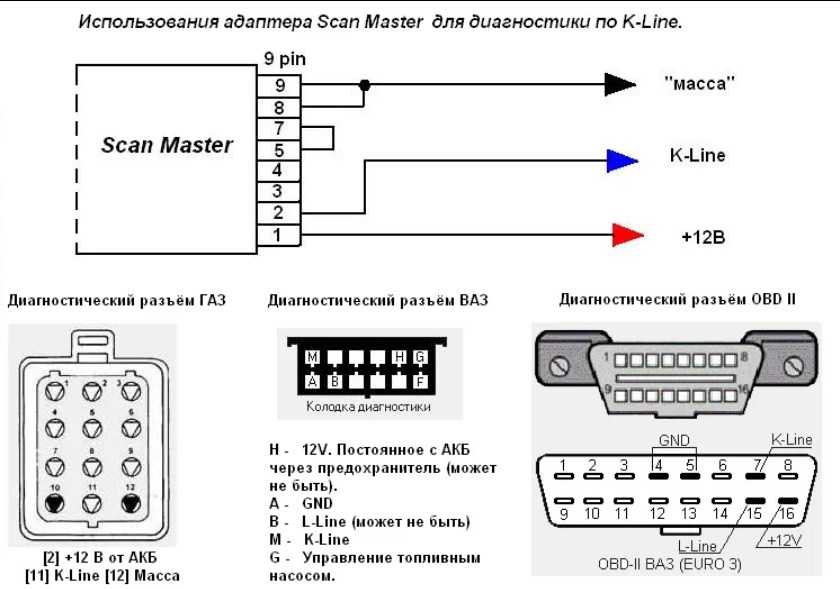

Распиновка диагностических разъемов автомобилей ВАЗ и ГАЗ

В настоящее время большинство автомобилей имеют диагностический разъем OBD2 (16-контактный трапециевидный разъем, обычно расположенный возле рулевого колеса). К этому разъему можно подключить диагностическое оборудование для диагностики автомобиля, а также бортовые компьютеры и другие устройства, работающие через диагностический разъем.

Часто возникают вопросы о расположении диагностических колодок на автомобиле. В нашем магазине есть несколько адаптеров для разных моделей. Однако если вы забыли заказать адаптер для своего автомобиля, вы можете попробовать изготовить его самостоятельно или подключить адаптер напрямую. Для этого мы подготовили для вас небольшой обзор назначения контактов OBD2, назначения колодок для автомобилей ВАЗ и ГАЗ.

Распиновка разъема OBD2

Эта опция характерна для иностранных автомобилей, начиная с 2002 года, а также устанавливается на все автомобили ВАЗ после 2004 года.

Маркировка клемм: M — диагностика к-линии H или G — питание +12 В.

Если вы подключаете адаптер напрямую к проводам без разветвителей, лучше получить питание от прикуривателя, как показано на рисунке. В зависимости от модели контакт может быть неразборным, и если вы используете G-контакт, бензонасос будет давать очень сильные импульсы, которые могут повредить адаптер.

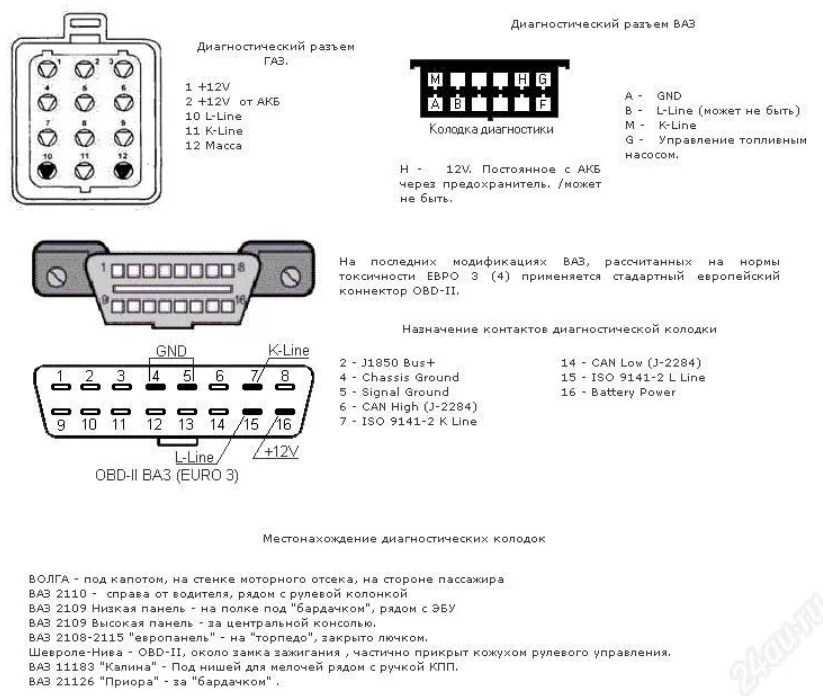

Распиновка колодки ГАЗ/УАЗ:

Обозначения контактов: 2 — питание адаптера +12 В 12 — земля 10 — L-линия диагностики (может быть отключена, обычно не используется) 11 — K-линия диагностики

Если вас интересует назначение клемм других марок, вы можете обратиться к техническим книгам.

OBD2 и ELM327

Считывать информацию и организовывать обмен через OBD можно самыми разнообразными профессиональными и любительскими устройствами. Но одна из фирм сделала удачный ход, создав прошивку универсального микроконтроллера, превратившего его в инструмент, преобразующий сигналы диагностического разъёма в типовой код для стандартного интерфейса бытовых компьютеров.

Небольшой приборчик, содержащий в типовом случае программируемый контроллер, микросхемы питания, электрически перезаписываемой памяти и связи по типовым интерфейсам (трансмиттеры), по габаритам ненамного крупнее разъёма.

Он устанавливается в розетку OBD2 и выдаёт сигнал стандартного последовательного интерфейса UART, известного ещё с первых персональных компьютеров. Физически его можно передавать в ноутбук, компьютер или планшет через распространённые интерфейсы USB, Bluetooth или Wi-Fi.

Информация обрабатывается и преобразуется в визуально удобную программным обеспечением персонального компьютера или смартфона. Приложения могут быть разного уровня сложности, платные и бесплатные, вплоть до наличия дилерских алгоритмов, если их уже написали для конкретной машины.

При этом сам адаптер остаётся простым, универсальным и дешёвым. Надо только проследить за наличием в нём всех рекламируемых возможностей по реализуемым функциям и протоколам. Это ещё не профессиональный уровень, но уже очень удобно во многих практических применениях.

• Замена лобового стекла ваз 2106



• Как переключать баки на уаз 469



• Пересвет центральной консоли гранта



• Установка сигнализации на уаз буханка своими руками



• Провода высоковольтные ваз 2108 и лада гранта в чем отличие

Неисправности в системе управления ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409

Электронный блок управления МИКАС-5.4, МИКАС-7.1 или МИКАС-7.2 двигателей ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 экологического класса Евро-2 имеет встроенную функцию диагностики цепей датчиков и исполнительных механизмов, что позволяет определить как наиболее вероятную неисправность электрооборудования системы управления, так и неисправность самого блока управления.

Замыкание контактов 10 и 12 диагностического разъема определяет способ вывода диагностической информации. Эта функция различает подфункцию отображения кода неисправности (при включенном зажигании и неработающем двигателе) и подфункцию отображения смеси датчика кислорода (при включенном зажигании и работающем двигателе).

В подрежиме отображения кода ошибки индикаторная лампочка показывает коды ошибок, записанные и сохраненные в памяти электронного блока управления.

Адаптер OBD2

Каждый автомобиль должен быть оснащен диагностическим адаптером OBD2.

Его удобно применять для:

• диагностики систем автомобиля;
• идентификации и анализа ошибок;
• контроля работы силового агрегата;
• контроля напряжения, скорости, пробега, температуры;
• для отслеживания расхода топлива;
• контроля состояния панельных приборов;
• отслеживания пробега и др.

Адаптер OBD-2 для сканирования

При выборе сканера, следует ориентироваться на его возможности.Более точную диагностику дают дорогие устройства. При невозможности купить дорогой сканер, следует выбирать сканирующее устройство, изготовленное для данной марки автомобиля.

Разъем OBD2 служит для связи сканера с ЭБУ. С помощью распиновки осуществляется подключение сканера к электропитанию автомобиля и заземлению, что обеспечивает его бесперебойную работу. Благодаря протоколам OBDII контролируются параметры, влияющие на чистоту воздуха. Это защита окружающей среды.

Наличие разъема OBD2 позволяет контролировать исправность автомобиля своими силами, не прибегая к помощи дорогостоящей диагностики.

 Загрузка …

Какие существуют программы для проверки ЭБУ

Работа по диагностике двигателя Газель может быть выполнена несколькими способами. Один из наиболее верных и надёжных — использование компьютерных программ, для чего необходимо прямое подключение ЭБУ к ПК. Работы проводятся с использованием специального диагностического кабеля, в комплекте с которым обычно идёт диск с нужным программным обеспечением. Разъем для подключения кабеля находится либо в моторном отсеке (с левой стороны на переборке), либо в салоне рядом с блоком предохранителей. Некоторые модели авто, к примеру, почти все Газель Бизнес, оборудованы разъёмом стандарта OBD-2, используемого на большинстве современных автомобилей.

Наибольшей популярностью пользуются следующие программы:

1. KWP_D. Программа используется для работы с ВАЗовскими, УАЗовскими и ГАЗовскими двигателями. Используется кабель, соединяемый с ПК посредством COM-порта, от производителя K-line.
2. GAZ-DIAGN. Применяется для диагностирования автомобилей ГАЗ и УАЗ, оснащённых контроллерами типа МИКАС-5.4, МИКАС-7, и различными модификациями на их базе. Работает с адаптером Сканматик, отличается информативностью и простотой.
3. Автотестер 2.7. Программа используется не только для тестирования и определения ошибок, но и для регулировки некоторых параметров работы моторов авто ГАЗ и УАЗ.
4. Программа OpenDiag используется для диагностики отечественных автомобилей всех марок, поддерживает большое количество ЭБУ различных модификаций. Работает с адаптерами K-line и ELM327 с подключением как по USB, так и по COM-порту.
5. ЭБУ СОАТЭ. Программа используется только для работы с одноимённым блоком управления, устанавливаемым на ГАЗели и Волги. Используются различные виды тестеров от популярных производителей, в том числе и оригинальный от СОАТЭ.

Для автомобилей, оснащённых разъёмом OBD-2, можно использовать программный комплекс для мобильных устройств на базе Android TorquePro. Для подключения ЭБУ понадобится специальный bluetooth адаптер. Программа имеет весьма широкий потенциал и довольно удобный, гибко настраиваемый, интерфейс. С её помощью можно определить текущие параметры работы мотора, узнать коды ошибок и их расшифровку, стереть ошибки из памяти ЭБУ. Для надёжной работы рекомендуется использовать ELM 327 Bluetooth адаптер.

Если ноутбука под рукой нет, то можно обойтись штатными средствами. Для этого нужно перемкнуть контакты 10 и 12 на разъёме для диагностики, после чего включить зажигание. Значок «Check» на приборной панели начнёт вспыхивать с определённой периодичностью, тем самым указывая на код ошибки. Каждый код повторяется три раза.

Сервис Uremont.com поможет найти СТО, осуществляющую диагностику автомобилей всех типов и последующий их ремонт. С нами обслуживание вашего авто оперативно, качественно и всегда доступно.

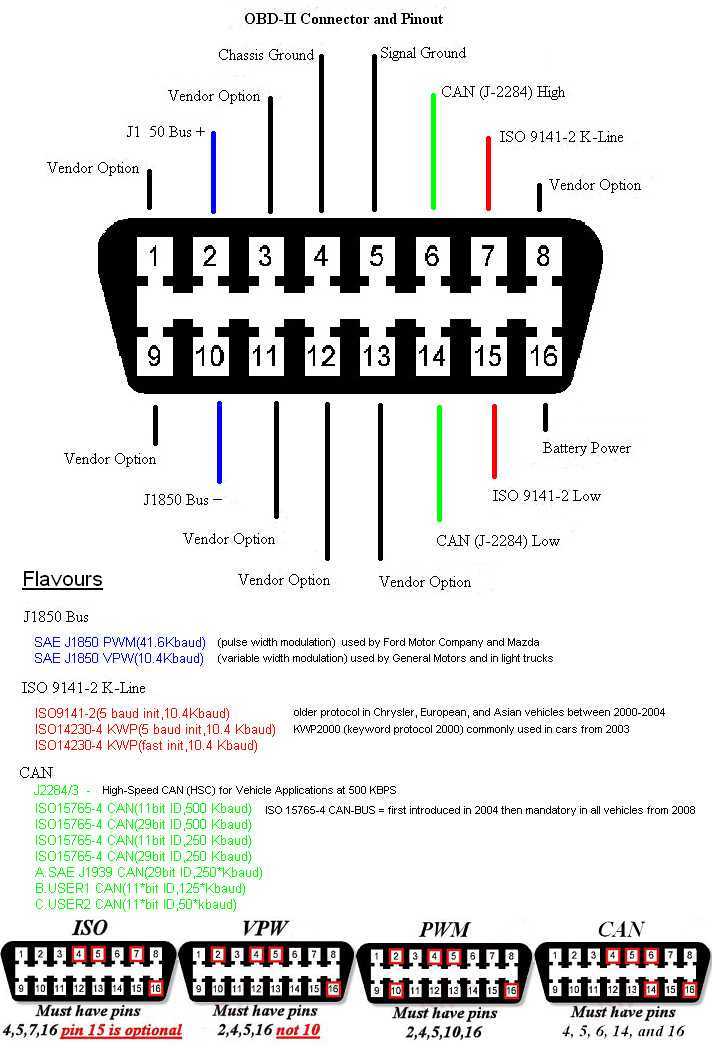

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Характеристика диагностического разъема

Виды и распиновка диагностических разъемов может отличаться в зависимости от марок автомобилей. Чтобы узнать, какой вид разъема для диагностики установлен на вашем авто и где он находится, необходимо воспользоваться сервисным мануалом, поскольку расположение также может отличаться. Для начала ознакомимся с основной информацией касательно видов и расположения устройств для диагностики (автор видео — Мир авто).

Разновидности

Вид разъема, как сказано выше, может отличаться в зависимости от модели машины. Тем не менее, на сегодняшний день в современных авто могут использоваться только устройства, соответствующие стандартам OBD-1 и OBD-2. В основном все новые авто оборудованы OBD-2.

Подробное описание и схема наиболее распространенных колодок приведена ниже:

Схема	Описание	Авто
Выход с обозначением контактов	Данный тип представляет собой 12-контактное устройство, в котором: А — это GND выход; В — К-Line выход, которого может не быть; M — K-Line; G — колодка управления топливным насосом; Н — питание от бортовой сети, но этого контакта может не быть.	Устанавливается на все модели автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2002 года.
OBD-2 устройство для ВАЗ	Такой тип 16-контактного устройства соответствует стандарту OBD-2. В данном случае описывать назначение контактов мы не будем, стоит только сказать, что обмен данными с блоком управления осуществляется по контакту K.	Таким девайсом оборудуются все двигатели ВАЗ инжекторного типа, выпущенные после 2002 года. При этом стандарт мотора должен соответствовать нормам Евро3.
OBD-2 выход для всех Фольксвагенов и большинства других современных авто	В данном случае назначение контактов следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — контакт CAN высокий; 7 — линия диагностики К; 10 — шина минус; 14 — контакт CAN низкий; 15 — L-контакт для проверки; 16 — питание от бортовой сети.	Такой диагностический разъем ставится на все без исключения автомобили Фольксваген, выпущенные после 1996 года. Также им оснащались некоторые Фольцы, произведенные в период с 1994 по 1996 годы. Аналогично таким выходом для диагностики оборудуются многие транспортные средства, выпущенные после 1996 года, в том числе Хонда, Рено, БМВ и т.д.
OBD для Хонды	1 — контакт K-Line; 2 — контакт питания от аккумулятора авто; 3 — заземление или масса; элементы 4 и 5 применяются для считывания кодом самодиагностики.	Диагностические разъемы автомобилей Хонда, выпущенные до 2001 года.
OBD для всех современных автомобилей Деу	Назначение контактов в данном случае следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — CAN-шина; 7 — выход для проверки авто К; 10 — шина минус; 14 — еще одна CAN-шина, низкая; 15 — выход для проверки авто L; выход для питания от бортовой сети.	Диагностические разъемы автомобилей Деу, выпущенных после 2000 года.

Расположение

Автомобильный ДР для проверки систем Многим автовладельца интересно — где находятся устройства в их авто? Как сказано выше, расположение диагностических разъемов может быть разным в зависимости от модели транспортного средства и года ее выпуска.

Если вы не знаете, где искать ДР, его расположение может быть следующим:

1. В моторном отсеке. Такое расположение ДР актуально для автомобилей семейства ГАЗ.
2. Под вещевым ящиком со стороны переднего пассажира. Раньше такие ДР ставились на ВАЗы, выпущенные до 2002 года.
3. В более современных ВАЗах расположение ДР другое — устройство находится в салоне транспортного средства, а именно под центральной консолью со стороны водителя.
4. В районе левой ноги водителя под пластиковой облицовкой. Такое расположение актуально для Фольксвагенов, выпущенных до 1996 года, в частности, речь идет о микроавтобусах LT.
5. В блоке предохранителей. Как правило, в этом месте ДР установлены в машинах Фольксваген, выпущенных в период с 1989 по 1997 год.
6. Под центральной консолью со стороны водителя — это место установки сегодня является наиболее распространенным среди автомобильных производителей. Если вашего автомобиля нет в этой статье, то ищите разъем в этом месте.
7. Под пепельницей.
8. В автомобилях Деу ДР может располагаться и со стороны водителя, и со стороны пассажира (автор видео — Мир Матизов).
