Как отрегулировать хвостовик уаз не разбирая мост

Схема (устройства) военного моста

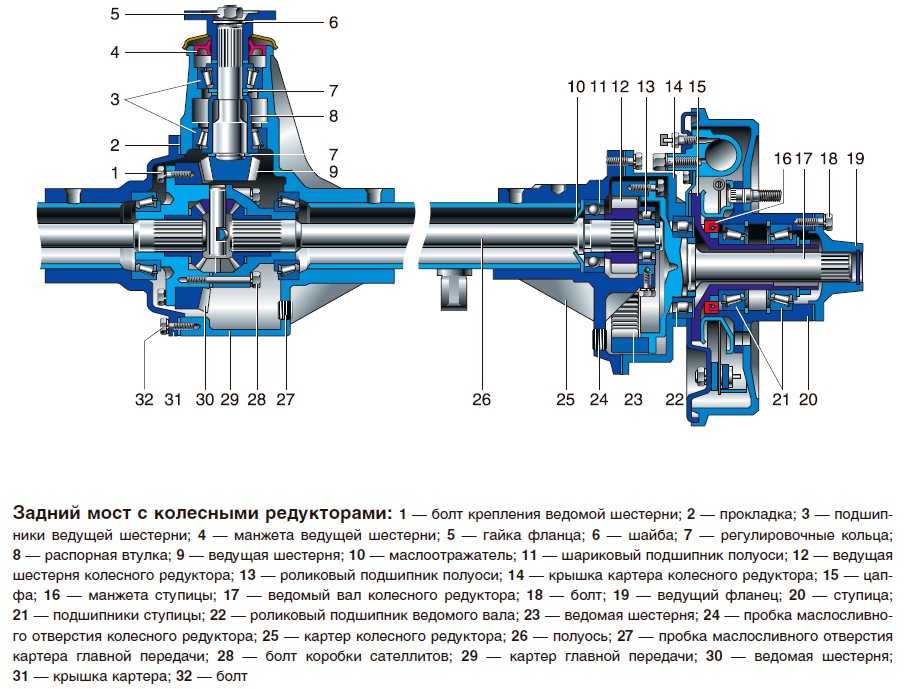

Ведущие мосты с бортовыми передачами. Средняя часть ведущих мостов с бортовыми передачами отличается от вышеописанных мостов меньшими размерами дифференциала и консольной установкой ведущей шестерни главной передачи на двух конических роликовых подшипниках 5 и 7 (рис. 1).

Рис. 1 Задний мост автомобиля УАЗ-3151 1 — крышка картера 2 — подшипник дифференциала 3, 13 и 49 — регулировочные прокладки 4 и 23 — уплотнительные прокладки; 5 и 7 подшипники ведущей шестерни, 6 — регулировочное кольцо, 8 и 42 — манжеты, 9 — фланец. 10 — гайка, 11 — грязеотражателъ. 12 — опорная шайба, 14 — распорная втулка, 15 — регулировочное кольцо положения ведущей шестерни, 16 — ведущая шестерня, 17 — сателлит, 18 и 57 — полуоси; 19 — картер бортовой передачи; 20 и 29 — маслоотражатели, 21 — шариковый подшипник, 22 и 26 — стопорные кольца, 24 — крышка картера бортовой передачи, 25 — ро ликовый подшипник, 27 — тормозной щит, 28 — тормозной барабан, 30 — болт крепления колеса, 31 — цапфа, 32 — подшипник ступицы, 33 — прокладка, 34 — стопорная шайба, 35 — ведущий фланец, 36 — гайка и контргайка подшипников ступицы, 37 — упорная шайба подшипника, 38 — втулка; 39 — ведомый вал бортовой передачи, 40 — упорные кольца подшипников, 41 — прокладки; 43 — подшипник ведомого вала, 44 — ведомая шестерня бортовой передачи, 45 — гайка крепления подшипника ведомого вала, 46 и 50 — пробки сливных отверстий, 47 — ведущая шестерня бортовой передачи, 48 и 56 — коробки сателлитов, 51 — картер, 52 — шайба шестерни полуоси, 53 — шестерня полуоси, 54 — ось сателлитов, 55 — ведомая шестерня главной передачи Между торцом ведущей шестерни и внутренним кольцом большого подшипника установлено регулировочное кольцо 15 ведущей шестерни, а между внутренними кольцами подшипников установлены распорная втулка 14, регулировочное кольцо 6 и регулировочные прокладки 13. Подшипники ведущей шестерни затягивают гайкой 10 крепления фланца. Бортовые передачи заднего ведущего моста расположены в картерах, которые горловинами напрессованы на наружные концы кожухов полуосей и закреплены электрозаклепками. Ведущая шестерня 47 установлена на шлицевом конце полуоси 48 между шариковым 21 и роликовым 25 подшипниками. Шариковый подшипник закреплен стопорным кольцом 22 в картере бортовой передачи. Между картером и шариковым подшипником расположен маслоотражатель 20. Роликовый подшипник установлен в съемном корпусе, который крепится к п риливу картера двумя болтами. Внутренее кольцо роликового подшипника закреплено на полуоси стопорным кольцом 26. Ведомая шестерня 44 бортовой передачи центрируется на буртике ведомого вала 39 и крепится к его фланцу болтами. Ведомый вал опирается на втулку 38 и роликовый подшипник 43, который закреплен на валу гайкой 45, раскерниваемой после затяжки в паз вала. Ведомые валы правых бортовых передач и гайки креплении подшипников имеют левую резьбу. Для отличия гайки с левои резьбой имеют кольцевую канавку, а ведомые валы глухое отверстие диам. 3 мм в торце вала. Со ступицами колес ведомые валы задних бортовых передач соединяются шлицевыми фланцами 35. Бортовые передачи переднего ведущего моста УАЗ расположены в поворотных цапфах (рис. 2 схема моста)

Рис. 2 Поворотная цапфа переднего моста автомобиля УАЗ-3151 1 — резиновая манжета в металлическом кожухе, 2 — шаровая опора, 3 — шарнир равных угловык скоростей, 4 — прокладки, 5 — пресс-масленка, 6 — шкворень, 7 — накладка шкворня, 8 — корпус поворотной цапфы, 9 — втулка шкворня, 10 — шариковыи подшипник, 11 — ведомыи вал бортовой передачи, 12 — ступица, 13 — воздушный фланец, 14 — муфта, 15 — пружина шарика фиксатора, 16 — защитныи колпак, 17 — болт муфты, 18 — цапфа, 19 — стопорная гаика, 20 — опорная шайба, 21 — ведущая шестерня, 22 — стопорный штифт, 23 — упорная шайба, 24 — манжета, 25 — опорная шайба, 26 — кожух полуоси, 27 — болт ограничения поворота, 28 — упор-ог раничитель поворота колеса, 29 — рычаг поворотной цапфы, I…III, а — то же, что и на рис. 112 Картеры бортовых передач отлиты заодно с корпусами поворотных цапф. Ведущая шестерня установлена на шлицах ведомого кулака шарнира между шариковым и роликовым подшинниками и закреплена вместе с роликовым подшипником гайкой 19, которая после затяжки раскернивается в паз вала. Шариковый подшипник установлен в корпусе новоротной цапфы в обойме с наружным буртиком, воспринимаюшим через подшипник осевые нагрузки шарнира. На наружных концах ведомых валов передних бортовых передач установлены устройства, позволяющие соединять или разъединять по необходимости валы со ступицами передних колес.

Регулировка заднего моста УАЗ Патриот типа Спайсер

Регулировка ведущей шестерни главной передачи производится в следующем порядке:

1. Расчитайте толщину регулировочного кольца ведущей шестерни по формуле: δ1=В-(111,960+Г), с точностью ±0,025 мм. Размеры В и Г снимите с редуктора вашего заднего моста. Схема размеров В и Г представлена внизу на рисунке:
2. Установите подобранное регулировочное кольцо ведущей шестерни в картер 1 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот)
3. Запресуйте наружные кольца подшипников ведущей шестерни в горловину картера;
4. Наденьте маслоотгонное кольцо 13 на хвостовик ведущей шестерни и установите внутреннюю обойму заднего подшипника
5. Установите подсобранную ведущую шестерню в хвостовик картера заднего моста;
6. Оденьте распорную втулку 11, внутреннее кольцо переднего подшипника и кольцо 6 снаружи на ведущую шестерню;
7. Запресуйте манжету 10 в горловину картера заподлицо;
8. Оденьте фланец 7 на шлицы ведущей шестерни до упора;
9. Оденьте шайбу 9 и завинтите гайку 8 с усилием 18 — 25 кг/м. При закручивании гайки 8 непрерывно вращайте хвостовик ведущей шестерни для правильной установки роликов подшипника;
10. Измерьте обычными бытовыми ручными весами, цепляя их за отверстия фланца хвостовика, усилие проворачивание ведущей шестерни. Оно должно быть 0,1 — 0,2 кгс/м;
11. Закерните гайку 8 в шлиц хвостовика ведущей шестерни.

Регулировка ведомой шестерни главной передачи заднего моста УАЗ Патриот выполняется в следующей последовательности:

1. Определите размер регулировочной шайбы 12 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот») δ2=Б-(Е+50±х) в мм с точностью ±0,025 мм, где х — размер предельного отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), который нанесен электрографом на торце ведомой шестерни;
2. Установите подобранную регулировочную шайбу 12 и дифференциал в картер заднего моста;
3. Наденьте крышки подшипников дифференциала 29 и закрепите их болтами 28 с усилием 0,5 кг/м;
4. Отрегулируйте подшипники 15 дифференциала путем затяжки гайки 17, при этом вращайте дифференциал для правильной укладки его подшипников;
5. Проверьте суммарное усилие проворачивания ведущей и ведомой шестерни — 0,21 — 0,42 Н/м. Проверку осуществляйте путем проворачивания за фланец ведущей шестерни;
6. Измерьте боковой зазор (температурный зазор) в зацеплении ведомой и ведущей шестерен. Измерение производится стрелочным индикатором, прикрепленным к фланцу картера, в перпендикулярном направлении к зубу ведомой шестерни. Зазор должен находится в пределах 0,15 — 0,25 мм. Проверку производить на 3 — 4 зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать значения 0,05 мм. Если измеренный боковой зазор между ведущей и ведомой шестерней меньше 0,15 мм то нужно заменить регулировочное кольцо 27 меньшей толщины.

Проверка зацепления ведущей и ведомой шестерни по пятну контакта выполняется в следующей последовательности:

1. Окрасте по 2 зуба ведомой шестерни краской в 3 или 4 местах равномерно по окружности;
2. Вращайте дифференциал за ведомую шестерню до момента образования оттиска контакта;

3. № 1 указывает на правильный контакт шестерен.

   В остальных случаях необходимо будет выполнять следующие действия:

   • При контакте по вершине зуба (№ 2) ведущую шестерню подвиньте к ведомой. Для этого увеличьте толщину регулировочного кольца 12. Для сохранения размера бокового зазора на эту же величину уменьшите толщину регулировочного кольца 27.
   • При контакте у основания зуба (№ 3) ведущую шестерню отодвиньте от ведомой;
   • При контакте на узком конце зуба (№ 4), ведомую шестерню отодвиньте от ведущей ;
   • При контакте на широком конце зуба (№ 5), ведомую шестерню подвиньте к ведущей. Для этого увеличте толщину регулировочного кольца № 27. Для сохранения бокового зазора между ведомой и ведущей шестерней одновременно отодвиньте ведущую шестерню от ведомой. Для этого уменьшите толщинй регулировочного кольца 12.
4. Отворачивая по очереди крепежные болты 28, нанесите на их резьбу анаэробный герметик УГ — 6, предварительно обезжирив резьбовое соединение.
5. Заверните болты 28 с усилием 14 — 16 кгс/м;
6. Поставьте на крышку подшипника дифференциала стопорную пластину 19 и закрепите ее болтом 18 с усилием 1,1 — 2,5 кгс/м, предварительно нанеся на его резьбу анаэробный герметик;
7. Установите прокладку 24 и крышку 21 картера и затяните крепежные болты моментом 1,1 — 2,5 кгс/м;
8. Если при эксплуатации авто происходит нагрев картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90 oС (вода кипит на картере), то произведите регулировку редуктора заднего моста повторно.

Устройство, особенности конструкции и обслуживания.

На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старой конструкции, а с них они уже по наследству перешли на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

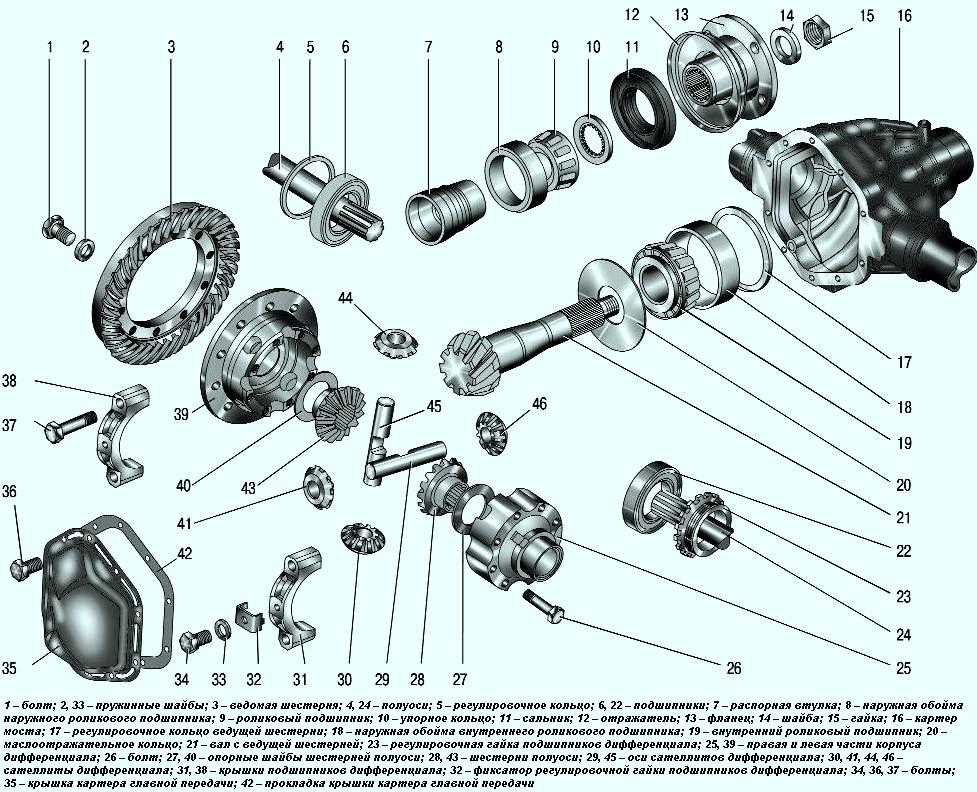

Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.Передний мост УАЗ Патриот В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили УАЗ легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.

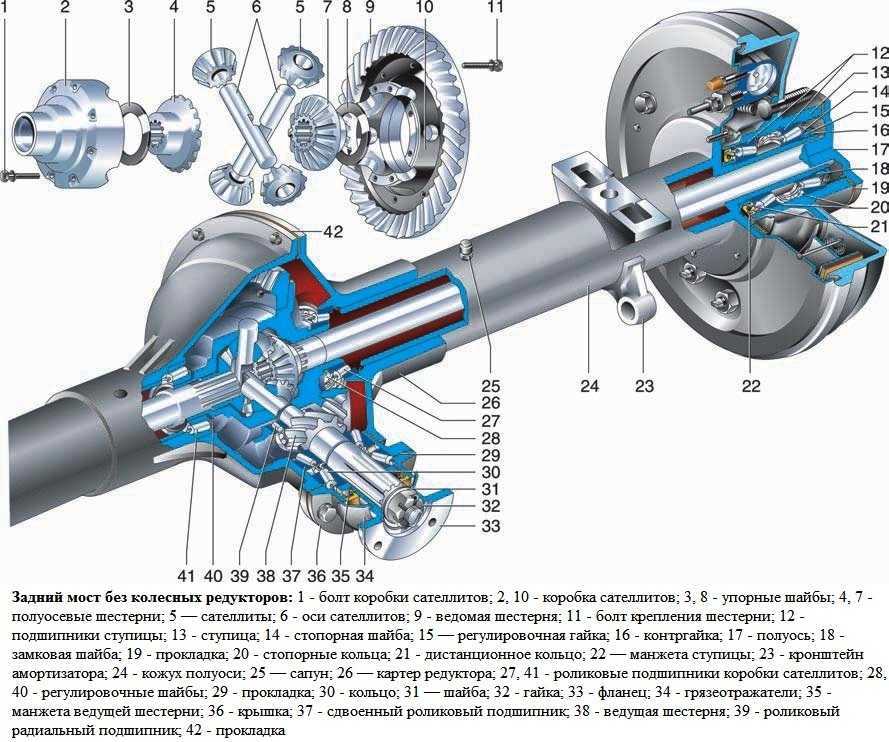

Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мост имеют аналогичные по конструкции главные передачи и дифференциалы.Задний мост УАЗ Патриот

Особенности конструкции переднего и заднего моста типа Спайсер.

Мосты типа Спайсер во многом унифицированы с одноступенчатыми мостами старой конструкции типа Тимкен, у них одинаковые подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов.

Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, это снизило шумность и повысило надежность главной передачи. Новый дифференциал может быть использован на старых одноступенчатых мостах с разъемным картером при условии установки на шипе чашки кольца-компенсатора.

Выпускаемые в настоящее время передние и задние мосты типа Спайсер имеют передаточное число главной передачи 4.111 или 4.625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили начиная с 2015 модельного года.

На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с колеей 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4.111 или 31514-2400010-10 — с 4.625.

Возможные неисправности и их причины

Конструкция передней оси отличается надежностью и неприхотливостью к условиям эксплуатации. Большинство неисправностей, возникающих при эксплуатации автомобиля, сможет устранить человек с минимальными техническими знаниями. Ниже представлены наиболее часто встречаемые неисправности, требующие ремонта узла. Так же можете прочитать про .

Наличие потеков смазки свидетельствует о нарушении герметичности картера. Причиной подтекания смазки может быть нарушение прокладок или износ сальников. При выявлении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо обработать герметиком.

Повышенный шум

Сильный шум при работе узла может свидетельствовать об износе шестерен или подшипников. Для устранения неисправностей потребуется осуществить разборку узла. Вышедшие из строя детали необходимо заменить новыми.

Ухудшение качества смазки

Причиной сильного шума при работе узла может являться плохое качество смазки. Необходимо регулярно менять смазку в картере редуктора. Регулярное использование автомобиля для передвижения по бездорожью или преодоления брода может спровоцировать попадание воды в картер. Вода не позволяет вращающимся деталям механизма смазывается, что может привести к полному заклиниванию.

Во избежание выхода из строя всего узла необходимо регулярно проверять качество смазки. При использовании автомобиля для преодоления брода дыхательный клапан оборудуют резиновым шлангом, второй конец которого выводят под капот.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Ремонт правого поворотного кулака военного моста УАЗ 3303

Проблема: раскачивания скорости 30-40 кмч из стороны в сторону УАЗ 3303

Предполагаемая неисправность: разбитые гнезда шкворней в поворотном кулаке и «гуляющие» колеса.

Задача: отремонтировать поворотный кулак на УАЗ 3303

Ход работ по разборке правого поворотного кулака УАЗ 3303:

выкрутив шесть болтов отсоединил хаб

отогнул стопорную шайбу и с помощью монтировки открутил обе гайки ступицы, вынул ступицу вместе с тормозным барабаном и колесом

выкрутив шесть болтов отсоединил маслоотражатель ступицы с цапфой

открутил два болта на корпусе поворотного кулака, и не отсоединяя тормозной шланг отсоединил и подвесил рядом на рессоре щит тормоза в сборе

отсоединил шаровую от поперечной тяги

далее открутил оставшиеся шесть болтов и отделил крышку от корпуса поворотного кулака

зубья ведомой и ведущей шестерен оказались неубитыми, что очень порадовало

для снятия корпуса кулака с опоры открутил болты и отсоединил уплотнительные кольца сальника

сальники требуют замены

открутил накладки поворотного кулака, вынул шкворня и снял корпус поворотного кулака

ВТУЛКИ ВЫГЛЯДЕЛИ ИДЕАЛЬНО! далее меня накрыло огромное удивление и одновременно разочарование от того, что не во втулках шкворня дело, (радовало только то, что не обманул меня бывший владелец мостов, говоривший, что мосты перебранные)

далее, расстроенный что не нашел причину болтанки, решил снять для ревизии уплотнительные кольца, демонтировал поворотный кулак, для чего были аккуратно выкрутил, методом расшатывания резьбы, пять болтов с мелкой резьбой. Затем обстучал аккуратно молотком, вставил монтировку и прокручивая по и против часовой вынул поворотный кулак

Сборка правого поворотного кулака УАЗ 3303

Подшипники в норме и требуется замена только сальников и смазки, далее помыл в бензине все её части, основательно повозившись с выниманием и вымыванием смазки из корпуса поворотного кулака, дополнительно разобрал и проверил подшипник ведомой шестерни

прикупил вот такие наборы сальников и прокладок УАЗ взамен старым

вычистил из чулка сгустки старой смазки

прогнал резьбу мечиком на 10 с шагом 1.0

заменил сальник в опоре поворотного кулака, аккуратно его запрессовав

старый сальник выемками вниз

садил старым сальником

для смазки шруса использовал вот такую смазку 250гр

далее собрал бортовую на верстаке и отрегулировал прокладками шкворня (вышло общей толщиной верх и низ 7мм)

при установке войлока на шар необходимо предварительно замочить его в машинном масле

при сборке и установке поворотного кулака вместо прокладок использовал герметик

покрасил опору кулака

при установке цапфы чуть не забыл вставить тонкое кольцо, и далее собрал всё на герметик

перед установкой ступицы сфоткал размеры сальника

установил колесо со ступицей и отрегулировал люфт

Ремонт своими руками

Конструкция передней балки допускает проведение ремонтных работ своими силами, но часть работ выполняется в условиях сервиса. Например, владелец автомобиля не может корректно отрегулировать угол отклонения передних колес. В схеме балки предусмотрен упорный болт, не позволяющий отклонить кулак на угол больше 31-32°, но определение параметра возможно только на стенде.

Алгоритм действий при установке нового сальника ведущего вала:

1. Установить автомашину на ровную площадку, а затем затянуть стояночный тормоз и подложить под колеса упоры.
2. Отвернуть при помощи гаечных ключей 4 болта, удерживающих фланец карданного вала на ответной площадке, расположенной на хвостовике ведущего вала. Для облегчения процедуры рекомендуется обработать резьбу жидкостью WD40.
3. Вынуть болты и отвести приводной вал в сторону.
4. Открутить центральную гайку, удерживающую фланец с отражателем на ведущей оси редуктора переднего моста.
5. Подцепить отверткой или шилом изношенный сальник, а затем извлечь деталь из посадочного отверстия.
6. Протереть поверхность ветошью от остатков масла и пыли.
7. Установить на штатное место новый сальник, изношенная деталь используется в качестве оправки.
8. Смонтировать на вал шайбу и фланец, а затем затянуть гайку крепления.

В процессе самостоятельного обслуживания возникает необходимость корректировки схождения передних дисков с шинами. Для изменения параметра используется поперечная рулевая тяга, в которой предусмотрена муфта со стопорными гайками. Перед настройкой производится проверка шарниров рулевых тяг и ступичных подшипников, в которых не должно быть люфта. Для определения угла необходимо измерить расстояния между средними линиями на боковинах шин. При корректной настройке зазор спереди на 0,5-1,5 мм превышает расстояние между шинами сзади.

Источник статьи: http://myuazpatriot.ru/voprosy-i-otvety/gde-nahoditsya-i-kak-ustroen-perednij-most-na-uaz-patriot

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Для восстановления работоспособности механизма правильно настройте зазоры и замените разрушенные, изношенные подшипники. Стоит заметить, что добиться нужного результата при регулировках зазоров можно лишь на стенде.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Регулировка подшипников

Чтобы мост УАЗ Патриот мог надежно работать продолжительное время, после выполнения необходимых этапов ремонта нужно грамотно провести регулировку зазоров подшипников. Операции выполняются в определенном порядке.

1. Подбирается регулировочное кольцо для подшипника ведущего вала главной передачи. Толщина кольца определяется разностью длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверяют момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
3. По схожему алгоритму подбирают регулировочное кольцо для ведомой шестерни.
4. При установке дифференциала выставляют зазоры подшипников полуосей регулировочными гайками.
5. После монтажа механизма момент вращения на выходе должен составлять не более 0,42 Нм при вращении за ведущую шестерню.
6. Необходимой операцией контроля правильности проведенных регулировок является проверка отсутствия люфтов, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя место контакта зубьев.

Тюнинг моста

Автомобиль УАЗ Патриот имеет высокие показатели проходимости по бездорожью благодаря полному приводу. Передний мост УАЗ Патриот является подключаемым.

Передача крутящего момента к мосту осуществляется при помощи раздаточной коробки.

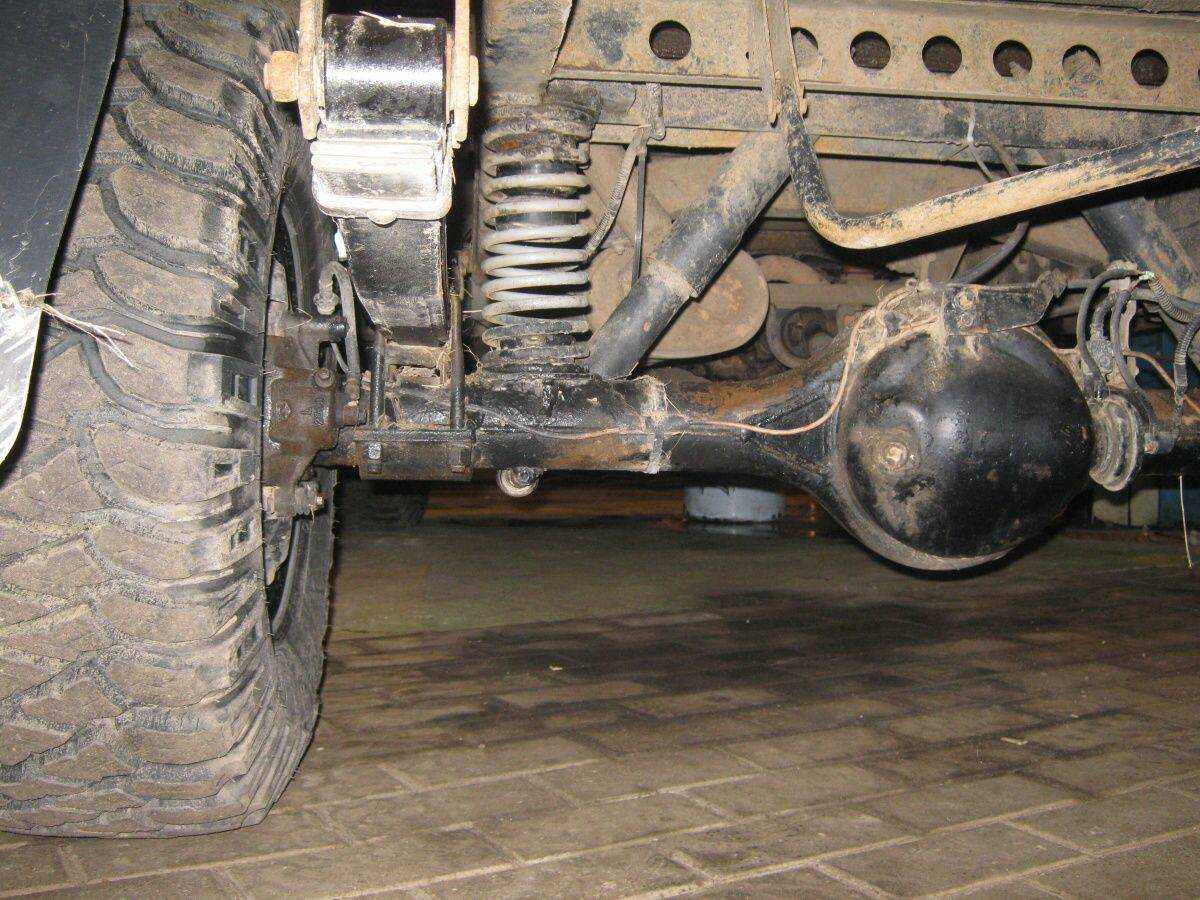

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

• Редуктора;
• Корпуса;
• Двух полуосей;
• Кожухов полуосей;
• Поворотных кулаков;
• Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

Передний мост «Спайсер». Развал, схождение

Передний мост является управляемым мостом. Для облегчения
управления автомобилем передние управляемые колёса имеют развал (не
регулируемый
) в вертикальной плоскости и схождение в горизонтальной
плоскости.

Схождение колес. А

Для возврата колёс в среднее положение шкворни поворотных
кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал – отклонение верхней части колеса от
вертикальной плоскости наружу.
Угол развала у мостов «Спайсер»
составляет a = 1° – 30″. Развал колёс оказывает влияние на износ шин. При
развале до 2° износ будет не очень большим. При эксплуатации автомобиля
за счёт износа шкворней, вкладышей и усталостного износа балки моста
положительный развал постепенно уменьшается до нуля, а затем отклонение
колёс переходит в сторону отрицательного развала, что ухудшает
поворачиваемость колёс.

В результате наклона колёс при развале возникают силы, стремящиеся
вернуть их в разные стороны при движении. Появляется поперечное
проскальзывание колёс, что способствует износу шин и затрудняет
управление автомобилем. Для устранения вредных последствий развала
колёса устанавливают со схождением. При этом расстояние между ободами
колёс на уровне передней оси спереди на несколько миллиметров меньше,
чем сзади.

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации
управляемых колёс в среднем положении, но его действие заметно только на
больших скоростях движения при значительных центробежных силах.
Измерителями стабилизации колёс при выходе автомобиля из поворота
служат стабилизирующий момент и угловая скорость поворота колеса при
возвращении его в нейтральное положение.

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   • нарушением регулировки и выработкой подшипников дифференциала;
   • неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
   • низким уровнем масла в картере моста.
2. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   • нарушением зацепления или зазора шестерен главной передачи;
   • увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
3. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
4. Понижение уровня масла:
   • потеря сальником переднего моста упругости;
   • износ сальников внутреннего шарнира;
   • плохое закрепление крышки моста.
5. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.
