Как отрегулировать задний мост на уаз патриот

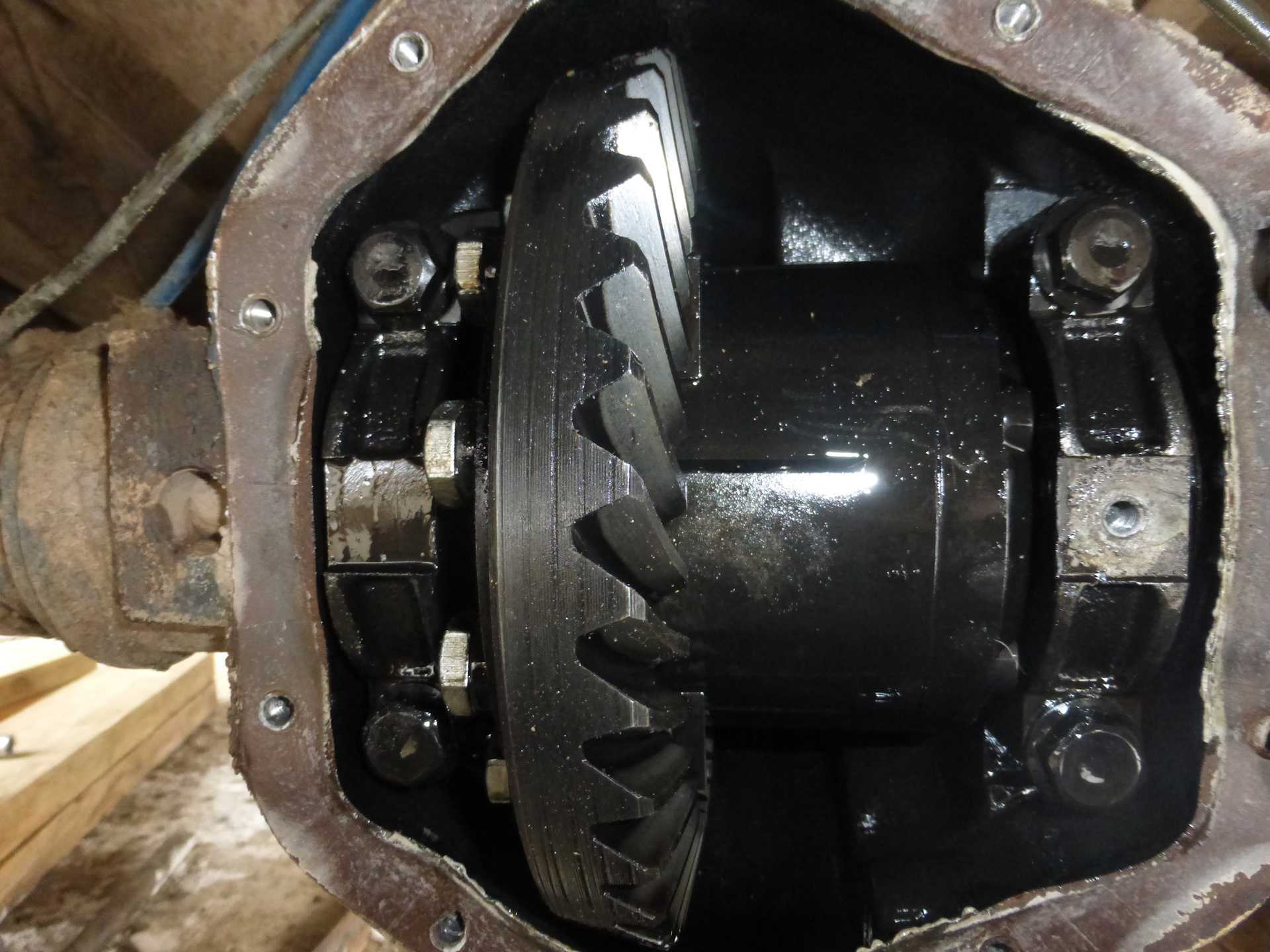

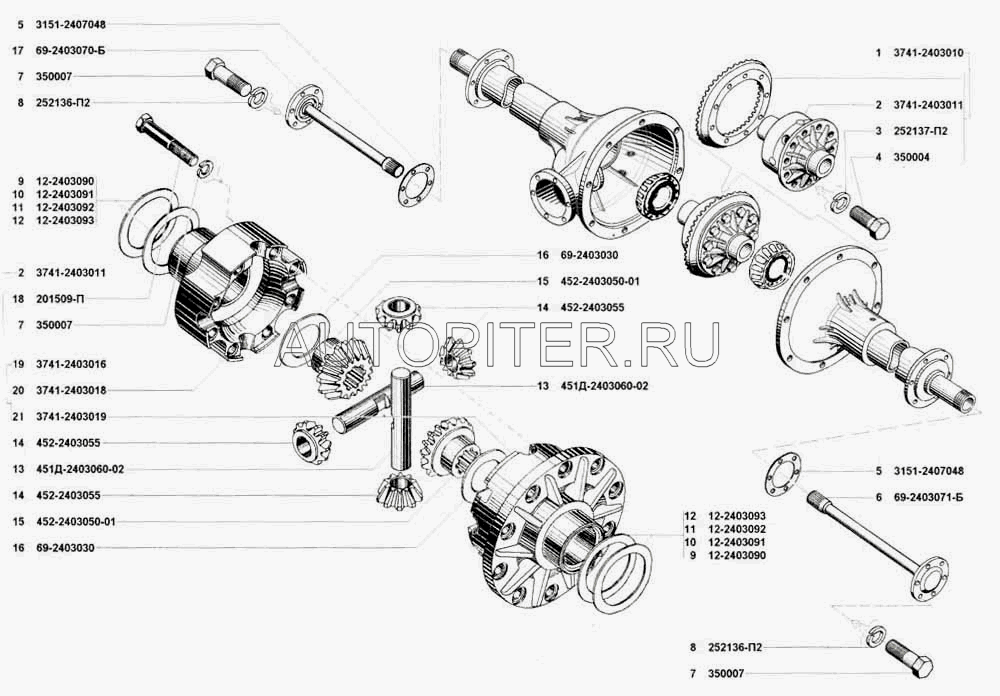

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора.

Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

Параметры от 2.6 до 3.5. Кольцо служит для регулировки глубины зацепления зубьев «конички» и «планетарки», которая строго задана. Здесь как раз и нужна «поправка -6» для данной главной пары, о которой говорилось выше. Разумеется, для каждой главной пары эта поправка будет индивидуальна.

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

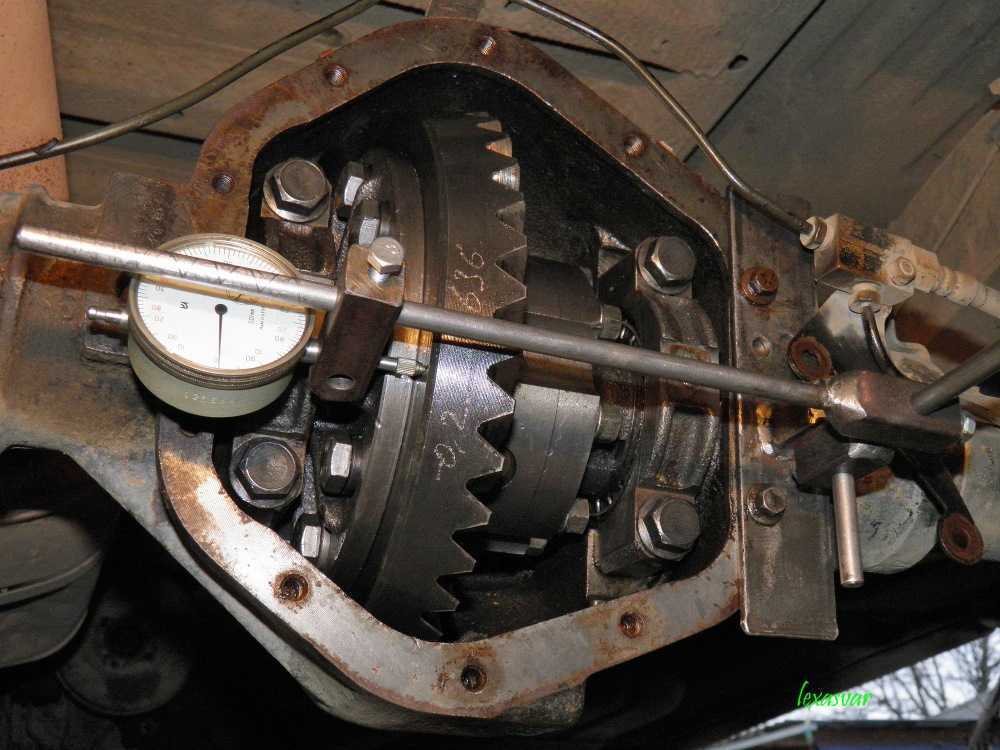

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

Замена Подшипника Хвостовика Моста Уаз

Все мы знаем, что современный джип UAZ Patriot имеет полный привод, который остается для нашего клиента на четыре колеса, что делает его полноценным внедорожником. Постоянный привод падает на задние колеса, которые работают с Spicer задней оси. Конструкция этого джипа имеет такой компонент, как подшипник хвостовика. В частности, в этом материале мы рассмотрим конструктивные особенности этого устройства и увидим, как оно меняется.

Мы знаем, что основное назначение подшипников — обеспечить долгое, легкое и плавное вращение определенной детали. В частности, в УАЗ Патриот эта деталь предназначена для смягчения плавного вращения вала с помощью приводного механизма. Этот общий слуховой вал обычно называют свиньей или хвостом. На фото ниже показан приводной вал задней оси УАЗа Jeep Patriot Jeep, а также подшипник вала.

Конструкция приводного вала привода имеет два таких изделия, одно из которых расположено конкретно возле зубчатой ​​передачи, а другое — в области его хвостовика. На фото ниже эти подшипники имеют номера 1 и 2.7 соответственно.

В большинстве случаев подшипник хвостовика, обозначенный цифрой 2, выходит из строя. Чтобы узнать, что это устройство действительно вышло из строя, можно издавать соответствующие звуки и играть бесплатно. Чтобы это проверить, достаточно совершить карданные движения в разных плоскостях в районе моста. Если есть свободная игра, то пришло время изменить кусок. Сегодня, если вы увидели утечку масла с моста, это значит, что пришло время диагностировать прибор и найти неисправность. Когда подшипник вала будет снят и заменен, давайте посмотрим дальше.

Замена УАЗ Патриот, Замена хвостовика и шарнира

Подшипник джипа УАЗ Патриот заменен в домашних условиях. Следующие действия изменены:

1. Прежде всего необходимо установить УАЗ Патриот на смотровую яму и подготовить резервуар к сливу масла с моста.
2. Сливная крышка откручивается от задней оси, а масло подключается к специальному контейнеру. Наличие металлической стружки на сливной пробке магнита проверяется. Если есть чипы, то это указывает на неожиданное повреждение коробки передач.
3. Штекер откручивается.
4. Мы начинаем демонтировать универсальный шарнир. Для этого вы откручиваете 2,4 пары болтовых соединений с помощью гаек, которые позволяют снять универсальный шарнир.
5. Теперь, конечно же, еще раз проверьте наличие свободного хода на приводном валу. Если есть бесплатная игра, дальнейших действий по замене избежать невозможно.
6. Отвинтить гайку вала приводной шестерни против часовой стрелки.
7. Снимите сальник с помощью отвертки.

Обязательно установите новый сальник после замены продукта.

Ручная шайба удаляется.
Подшипник хвостовика снят. После удаления вы должны просмотреть удаленный продукт. Если он не имеет значительных повреждений, то, конечно, он должен быть установлен по назначению. Если устройство имеет дефекты, его необходимо заменить. Бывает, что во время работы механизма подшипник разрушается, и в результате он зацепляется за вал, и демонтировать его нереально с помощью этого метода. В таких условиях необходимо будет снять крышку задней оси УАЗ Патриот Джип и дополнительно разобрать дифференциал. После этого молоток и труба выбивают вал в конструкцию.
Перед установкой заготовки по ее прямому назначению рекомендуется смазать ее специальным маслом для другого моторного масла. Не рекомендуется собирать в сухом виде.
Установлен подшипник, а кроме того — специальная шайба омывателя.
Затем вставьте манжету для вставок. Вы также должны смазать его маслом перед установкой.
Прессование сальника осуществляется трубкой определенного диаметра и молотком.
В конце устанавливается фланец и затягивается гайка джипа. Затяните гайку и закрепите ее.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Основные проблемы и диагностика передней подвески

Чаще всего выполняется ремонт или замена следующих узлов и деталей подвески УАЗ:

• Буфера сжатия.
• Шаровых опоры рычага.
• Ступиц передних колес.
• Шаровых шкворней.
• Витых пружин передней подвески.
• Гидропневматических амортизаторов.
• Опор стоек амортизаторов.
• Стабилизатора устойчивости.
• Поперечной тяги.
• Продольных штанг.

Основные поломки и диагностика задней подвески автомобилей УАЗ

Детали задней подвески УАЗ, которые чаще всего ломаются и нуждаются в ремонте или замене:

• рессоры;
• стабилизаторы;
• амортизаторы;
• сайлентблоки;
• буфер сжатия;
• задняя балка;
• ступицы задних колес;
• зданий мост.

Третий способ установки моста от ГАЗ-21 «Волга»

В конце концов был опробован и третий способ установки моста от 21-ой Волги. Чтобы не утомлять, расскажу на примере заднего моста.

Нужно от корпуса разъема моста отмерить сразу расстояние до опорного щита УАЗа с двух сторон и записать его. Затем, берем болгарку и отрезаем чулок моста на расстоянии 200-300 мм от корпуса редуктора Волговского моста. Сваркой или резаком снимаем фаску с чулка для последующей сварки.

Затем, меряем чулки УАЗа с тем расчетом, чтобы получить истинное значение расстояния от разъема моста до опорного щита. Отрезаем УАЗовский чулок и также на нем делаем фаску. Далее, берем три или четыре уголка на 25 мм и пользуясь цепью делаем из них центратор. Собираем части мостов через этот центратор и затягиваем его, предварительно поставив в правильное положение подъем хвостовика.

Сварщик варит чулок сначала прихватками, а затем в круговую на пару раз. Точно также делается передний мост. Правую сторону моста можно оставлять старой (придется перерегулировать мост), а можно сварить аналогично левой половине моста. Я так варил мосты лет пять и ни один не лопнул. Понял, что это самый быстрый способ переделки мостов.

Как установит глушитель на уаз

Заменил глушитель на резонатор от Газели и, следом за ним, резонатор уазовский. Расход уменьшился.

Ни для кого не секрет, что современный внедорожник УАЗ Патриот имеет полный привод на все четыре колеса, что делает его полноправным рыцарем бездорожья. Постоянный привод приходится на задние колеса, которые функционируют за счет заднего моста “Спайсер”. В конструкции данного агрегата внедорожника имеется такая неотъемлемая деталь, как подшипник хвостовика

Именно в данном материале уделим внимание конструктивным особенностям данного устройства и рассмотрим, как осуществляется его замена

Регулировку подшипников ступиц

Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.

— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

https://youtube.com/watch?v=ASOPOXPg2ns

— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.

— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.

https://youtube.com/watch?v=ayvqju4Ka7g

Источник

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Вам будет интересно почитать здесь: масло в мосты уаз

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Полезный материал здесь: устройство переднего моста уаз буханка

Читайте про замену масла в раздатке УАЗ Патриот

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Популярный материал здесь: замена ступичного подшипника уаз патриот передний мост

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Интересный материал: прямой кардан на уаз патриот

Подшипники хвостовика главной пары переднего моста

Подшипники хвостовика главной пары переднего моста

Сообщение 5393 » Пн янв 26, 2009 17:34

Сообщение NATOvec » Вт янв 27, 2009 00:03

Сообщение Виталя » Вт янв 27, 2009 13:31

Сообщение Vader » Вт янв 27, 2009 16:18

Сообщение 5393 » Вт янв 27, 2009 17:52

Сообщение Dmit » Пн апр 14, 2014 07:39

Сообщение Ваксойл » Пн апр 14, 2014 09:51

Сообщение Nordserge » Пн апр 14, 2014 11:57

Сообщение Дробильщик » Пн апр 14, 2014 12:13

Сообщение Nordserge » Пн апр 14, 2014 12:41

Сообщение Nordserge » Пн апр 14, 2014 12:49

Сообщение Dmit » Пн апр 14, 2014 15:42

Сообщение Dmit » Пн апр 14, 2014 15:51

Сообщение Nordserge » Пн апр 14, 2014 19:10

Сообщение Dmit » Пн апр 14, 2014 19:42

Сообщение Nordserge » Пн апр 14, 2014 21:15

Сообщение Сергей 326 » Пн апр 14, 2014 21:48

Сообщение Nordserge » Пн апр 14, 2014 22:25

Сообщение patriot869 » Вт апр 15, 2014 06:58

Сообщение Dmit » Вт апр 15, 2014 07:45

Сообщение Nordserge » Вт апр 15, 2014 08:34

Сообщение Dmit » Вт апр 15, 2014 09:12

Сообщение patriot869 » Вт апр 15, 2014 10:50

Сделай проще. Открути от переднего моста кардан. Открути гайку флянца хвостовика(второй человек давит на тормоза во время откручивания). Вытащи флянец с плоской щайбой.Вытащи сальник(аккуратно или новый купи в запас) Вытащи зубчатую шайбу. Покачивая хвостовик влево, вправо вытащи малый подшипник хвостовика. Вытащи распорную втулку.

Поставь на место(без втулки) Внутреннюю обойму подшипника. Поставь зубчатую шайбу. Поставь флянец с плоской шайбой. Затяни гайку до пропадения люфта в хвостовике.

Если все ок, то разбирай , ставь сальник и собирай окончательно.

Сообщение Nordserge » Вт апр 15, 2014 11:05

Сообщение patriot869 » Вт апр 15, 2014 13:31

Пружинящий эффект распорной втулки это какое то эфимерное изобретение завода. на 7 тысячи когда менял пары на 4,6 выкинул их. Общий пробег без втулок 67000 км. все ок !!

Просадка большого КАЧЕСТВЕННОГО подшипника хвостовика не столь велика , что бы как то повлиять на пятно контакта. поэтому считаю что этим можно пренибречь. Но в идеале конечно нужно поменять регулировочное кольцо под внешней обоймой .

Сообщение Dmit » Вт апр 15, 2014 20:39

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Для восстановления работоспособности механизма правильно настройте зазоры и замените разрушенные, изношенные подшипники. Стоит заметить, что добиться нужного результата при регулировках зазоров можно лишь на стенде.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Передний мост УАЗ-3151

Главная передача и дифференциал переднего моста по конструкции аналогичны заднему мосту. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

Дополнительно производится обслуживание и ремонт поворотных кулаков (рис. 1).

Рис. 1. Поворотный кулак

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 1) поворота колес, регулировочных болтов 27 и надежность их стопорения

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.

2. Поднимите передний мост домкратом.

3. Отверните гайки крепления колеса и снимите его.

4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

Рис. 2. Проверка регулировки шкворней: 1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 2).

6. Отверните гайки шпилек крепления рычага 1 (см. рис. 1) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 2) и снимите рычаг или верхнюю накладку шкворня.

7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.

Рис. 3. Проверка максимальных углов поворота колес

Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 1).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Рис. 4. Проверка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А ( рис. 4), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади. По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Нм (10,5–13 кгс·м). Схождение колес можно проверять линейкой модели 2182 ГАРО.
