Регулировка и замена шкворней на уаз

Особенности регулировки шкворней УАЗ Патриот

Для проведения регулировочных работ понадобится целый ряд инструментов и оснастки:

Пара надежных домкратов с подставками под кузов для страховки.
Молоток и смазка глубокого проникновения.

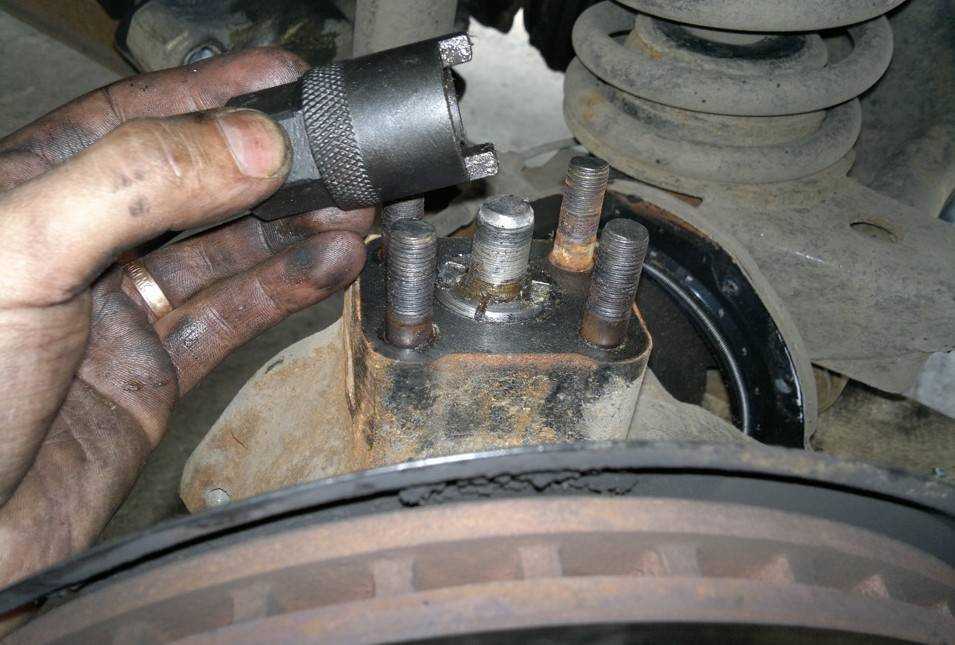

Набор ключей, а также специализированная насадка для регулировки фиксирующей гайки шкворней.
Желательно динамометрический ключ с храповым механизмом. Жестка щетка для очистки узлов от грязи.

Регулировка шкворней УАЗ Патриот 2015, 2017 и даже 2010 модельного ряда технологически схожи, включает в себя ряд операций:

Для комфорта и удобства автомобиль должен быть тщательно вымыт, особенно в местах регулировки. Транспортное средство надежно фиксируется на ровной площадке, а передний мост вывешивается точно по горизонтали с демонтажем колес.
Обнаружение небольших люфтов не требует обязательной разборки поворотного узла – можно ограничиться только регулировкой. Повышенные люфты требуют пристального внимания с разборкой для выявления степени выработки узла. Заранее (до разборки) рекомендуется купить шкворня на УАЗ Патриот , т.к. практика показывает, что в ряде случаев обратная сборка с б/у деталями просто невозможна.
Необходимо добраться до регулировочной гайки фиксирования шкворня, для чего откручиваются все резьбовые соединения «на пути».

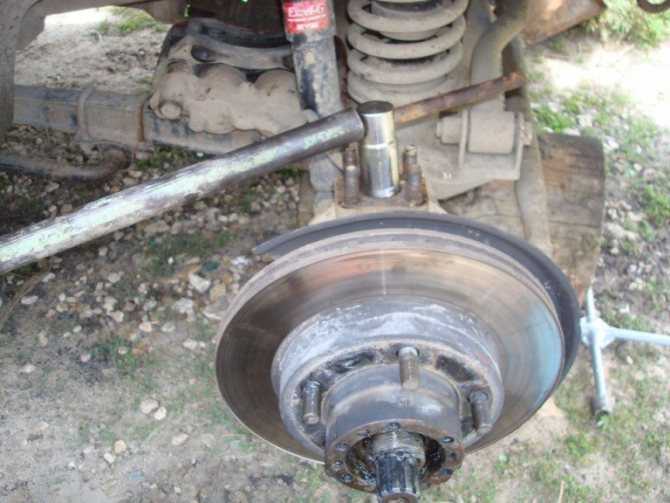

Протяжка шкворневого узла (затягивание фиксирующей гайки) выполняется с усилием 15-25 кг, причем регулировка шкворней на подшипниках УАЗ Патриот требует меньшего усилия, чтобы не повредить ролики.
После регулировки обязательно проводится смазка узла по каналам с помощью шприца или другого специализированного агрегата. Движение поворотного кулака не должно быть с большим усилием и заеданиями.

Сборка проводится в обратном порядке.

Отдельно стоит отметить несколько важных моментов:

Подборка шкворней УАЗ Патриот выполняется точно по году модификации, т.к. они отличаются конструктивно.
Регулировка только нижних шкворней актуальна только при малом люфте, т.к. к ним удобней «добраться».
Верхние шкворни обязательно протягиваются при обнаружении больших люфтов, т.к. именно они получают максимальную весовую нагрузку, за счет чего больше вырабатываются, а центр расположения поворотного кулака смещается.
Профессиональная регулировка подразумевает равномерную протяжку и верхних, и нижних шкворней с проведением замеров оси смещения, что и восстанавливает центровку в пределах погрешности до 0,2 мм.
В случаях обнаружения повышенного люфта в узле и попытке протяжки шкворней с результатом даже частичной блокировки поворотного кулака в любом положении рекомендуется без отлагательств провести замену деталей шкворневого узла, т.к. это свидетельствует о недопустимой выработке или даже поломке деталей.

http://autoflit.ru/1639-zamena-shkvorney-na-uaz-buhanka-svoimi-rukami-vechnye-rashodniki.htmlhttp://www.syl.ru/article/340324/shkvoren-uaz-zamena-svoimi-rukamihttp://www.uazbuka.ru/using/UAZ-Buhanka-Uazbuka/uazbuka_bukhanka_2015_26.htmlhttp://www.syl.ru/article/340324/shkvoren-uaz-zamena-svoimi-rukami

голоса

Рейтинг статьи

Регулировка шкворней

Многих автомобилистов интересует, как отрегулировать шкворня на УАЗ 469. Для этого существует весьма простая, но эффективная технология. Регулировка шкворней УАЗ 469 осуществляется так. Необходимо установить один шкворень, закрыть его крышкой, не набирая регулировочных прокладок.

Вставить второй шкворень, замерить штангенциркулем, насколько он выступает из корпуса поворотного кулака. Далее следует набрать прокладки в необходимом количестве и разделить на два. Прокладок толщиной 0,1 мм либо 0,15 мм (тонких) каждый пакет должен содержать не менее трех штук.

Установить каждый пакет прокладок с каждой стороны поворотного кулака. Прижать конструкцию крышками. Провернуть кулак вправо-влево, вверх-вниз, проверяя тем самым на предмет люфтов или заеданий. Если крутится слишком легко – следует убрать одну либо две тонких прокладки. Если крутится с трудом – добавить то же самое. Когда механизм идеально работает, непосредственная регулировка шкворней завершается.

Замена шкворней на Газели своими руками

На сегодняшний день большинство водителей предпочитают выполнять ремонтные работы самостоятельно. Однако для этого требуется знание устройства и принципа работы автомобильных узлов. Так, если необходима замена шкворней на УАЗ, логично, что водитель должен знать местоположение и назначение данного узла. Соответственно, этих знаний требует и замена шкворней на Газели.

Успешность выполненного ремонта во многом зависит от технической грамотности исполнителя. Благо, на сегодняшний день не составляет труда получить рекомендации относительно того, как менять шкворня на Газели.

В целом, шкворня представляют собой стержни шарнира на поворотном соединении автомобильных частей.

По сути, этот узел является осью поворота управляемого автомобильного колеса. Данная ось имеет вид стержня, изготовленного из закаленного металла. С помощью этой оси осуществляется крепление к подвеске поворотного кулака. Кулак, в свою очередь, является несущим элементом для ступицы и колеса.

Чтобы обеспечить нормальные ходовые параметры автомобиля, важно знать не только как менять шкворня, но и как впоследствии выставить углы наклона шкворня

Чтобы осуществить ремонт шкворней на Газели, необходим следующий инструмент:

развертка и держатель,
втулки шкворней и шкворни,
уплотнительные кольца,
прокладки для крышки шкворня и для цапфы левого кулака,
сальники полуосей,
упорный подшипник и клин шкворня,
регулировочная шайба,
угловая пресс-масленка,
шплинты,
приспособления для замены сайлентблоков и ступичных подшипников,
слесарный инструмент,
газовая горелка,
подкатная доска,
набор головок.

Также понадобится целый ряд расходных материалов, в частности:

смазка шкворней,
герметик резьбы,
смазка ШРУС,
ВД-40,
очиститель для карбюратора.

Следует отметить, что неисправности шкворней могут быть причиной такой неприятности, как стук в передней подвеске. В целом, работа всех узлов в автомобиле взаимосвязана, поэтому если вы будете знать, как поменять шкворня на Газели, это поможет вам избежать будущих возможных неприятностей.

Последовательность замены шкворней на «Газели»

Для облегчения работы вам понадобится весь указанный выше перечень инструментов, включая подкатную доску. Вы также должны позаботиться о том, чтобы все расходные материалы были в наличии в необходимом количестве на момент начала выполнения работ.

Следует также особо оговорить еще один момент: если до настоящего времени вы не сталкивались с тем, как заменить шкворня, лучше запастись лишними втулками, сальниками и клином шкворня. Это убережет вас от нерациональной траты времени впоследствии. Понятно, что замена шкворней, как и замена подшипника ступицы, требует выполнения действий в определенной последовательности.

Последовательность замены шкворней:

необходимо слить масло из моста, после чего мост вывешивается, ставятся упоры и снимаются колеса,
откручивается тормозной суппорт и диск,
нужно открутить тормозной щит и убрать привод в сборе с корпусом подшипника,
затем снимается рулевой наконечник, а также выворачивается нижняя масленка,
снимается крышка шкворня и клапан смазки,
выворачивается пробка из нижнего шкворня,
разобранные шкворни следует замочить и разобрать вторую сторону в той же последовательности,
снятые узлы нужно тщательно очистить от загрязнений и провести визуальный осмотр,
втулки следует смазать снаружи ШРУСом и затем перепрессовать их. При этом верхняя втулка прессуется вровень с корпусом. На данном этапе следует проверить видимость отверстия для выхода смазки. Втулки устанавливаются вертикально, при этом поливаются маслом. Также очищается развертка. Шкворня должна устанавливаться при нажатии пальцем,
канал спирали смазки необходимо очистить от стружки и осмотреть,
сальники полуосей при необходимости следует заменить, после чего их кромки смазываются маслом,
по завершению работ следует проверить шкворни в цапфе. Все резьбовые соединения проверяются на ШРУСе. Следует также просмотреть осевое перемещение кулака,
устанавливается масленка, крышка шкворня,
клапан шкворня смазывается до выхода смазки,
после окончательной проверки смазывается маслом шейка привода и вставляется привод,
сборка узлов производится в обратной последовательности.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Ремонт и замена шкворневого узла

Смазывание шкворня УАЗ

Ремонт таких машин, как УАЗ, лучше всего осуществлять в автосалонах. Опытные профессионалы без особых проблем настроят все составляющие шкворня, устранят неисправности других деталей. Но некоторые автолюбители отлично могут починить автомобиль и без посторонней помощи.

Ремонт или замена шкворней на УАЗ Патриот проходит в несколько этапов:

подготовить инструмент, необходимый для снятия втулки;
автомобиль поставить на ручник, сзади рекомендуется опереть машину и поднять ее с помощью домкрата, с передней части снять колесо;
демонтировать кулак с поворота;
выкрутить шайбу соответствующим ключом, снять мешающие детали;
убрать втулки зажима;
снять шкворни;
убрать опоры из шаров, применив нужный инструмент;
вернуть все на место;
нанести специальный гель.

Выполнив эти действия, вы сможете сделать ремонт самостоятельно. Обычные шкворни УАЗ 469 способны работать, не ломаясь, очень долгое время, если автолюбитель будет соблюдать необходимые требования по эксплуатации, рекомендации по самостоятельной разборке необходимых элементов и ремонту.

Замена осуществляется в такой последовательности:

слить масло, повесить мост, поставить ступор под колеса;
выкрутить суппорт, отвечающий за тормоз;
тормозной щит убрать;
снять наконечники руля;
удалить сверху и снизу шкворни и клапаны гелей;
отмыть шкворень, который только что сняли;
промыть все снятые узлы, осмотреть их;
втулки смазать, спрессовать;
убрать стружку из канала спирали;
сменить сальники полуосевой, если в этом есть необходимость;
удостовериться в том, что шкворень рабочий;
вернуть на свои места масленки и шкворневые крышки;
установить шнуры;
после ремонта поставить все обратно.

Правильная шприцовка шкворней

Шкворни периодически нуждаются в смазывании для длительного и комфортного использования. Процесс шприцевания достаточно простой, если следовать элементарной инструкции:

Поднимите автомобиль домкратом, и отвесьте колесо.
Разверните руль для открытия подхода к маслёнкам.
Произведите их очистку.
Поверните верхнюю часть маслёнок.
Залейте в пневмопистолет смазочную жидкость (нужно заливать до тотального выхода старого вида смазки), затем следует стравить воздух.
Смазывайте до полного выхода старой смазки. После процедуры закройте отверстия пресс-маслёнок.
Закрепите колесо в стандартное положение.

При регулярной шприцовке все каналы шкворней будут хорошо пробиваться, без застоя. Зимой частоту шприцовки стоит увеличить, а летом же эту манипуляцию можно проводить реже.

Производить работы зимой лучше в гаражных условиях, чтобы не было оледенения шкворней. Если после произведённых манипуляций шкворни продолжают скрипеть или стучать, потребуется их полная замена.

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

Подшипниковые.
На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

Как заменить шкворни своими руками?

Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита – они нам будут мешать при замене шкворней на УАЗе.

Далее вкручиваем в шкворень болт на М10. Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина. Ее мы закрепляем над шкворнем и проделываем отверстие М10. Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем их.

При замене шкворня УАЗа важно полностью очистить старую втулку от смазки. Вместо нее закладывается новая

В качестве таковой используется “Литол-24”. Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью – важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком. Если это произошло, шкворень достают наружу и запрессовывают по новой. Все остальные элементы собираются в обратной последовательности.

Описание

УАЗ Буханка

проект «УАЗБУКА». Буханка Установка шаровых опор с кастором +5 и бронзовых шкворней.

Поскольку завод «осчастливил» всех УАЗоводов пластиковыми вставками в шкворня, которые надо менять раз в 10 тысяч километров, то вопрос замены на более надежную конструкцию не стоял. Вопрос был только в том, когда менять.

На рынке представлены несколько альтернативных конструкций: это шкворня на подшипниках и шкворня с бронзовыми вкладышами. Шкворня на подшипниках более капризные, они не выносят ударных нагрузок. Хотя тут есть много разных мнений и сломано немало копий.

Мы же решили поставить проверенный вариант: шкворня с бронзовыми вкладышами от нашего давнего партнера СТО Ваксойл-Сервис

Поскольку на Буханках 2015 года стоят гибридные мосты, то нужен комплект для мостов типа «Спайсер». Выбрали полную комплектацию: с прокладками, манжетами и шкворневым ключом.

«Правильный» шкворневой ключ

Заодно, если уж залазить в этот узел, решили заменить ШОПКи на новые, усиленные, с кастором +5°

ШОПК — Шаровая Опора Поворотного Кулака

Правый и левый ШОПК различаются между собой, и чтобы из не перепутать они подписаны.

Технология установки вкладыша из бронзы и модернизированных шкворней практически не отличается от изложенного в «Руководстве по ремонту и эксплуатации». Так же есть замечательная инструкция, с картинками, от технического директора СТО «Ваксойл-Сервис» Мазурова Пётра по эксплуатации и ремонту шкворневого узла автомобилей УАЗ

Для нашего случая дополним, что на УАЗ Буханке 2015 года уже установлены передние тормоза с АБС, поэтому надо еще снять датчик АБС

А при снятии рулевых тяг

Все рулевые наконечники были заменены на продукцию RedBTR

При демонтаже обнаружилась грустная картина: шкворня которые ходили полгода уже ржавые

Для сравнения новый и старый шкворень

До рабочей поверхности ржа не дошла, но это было только делом времени.

Виной всему прокладка, которая не сдерживала поступление воды

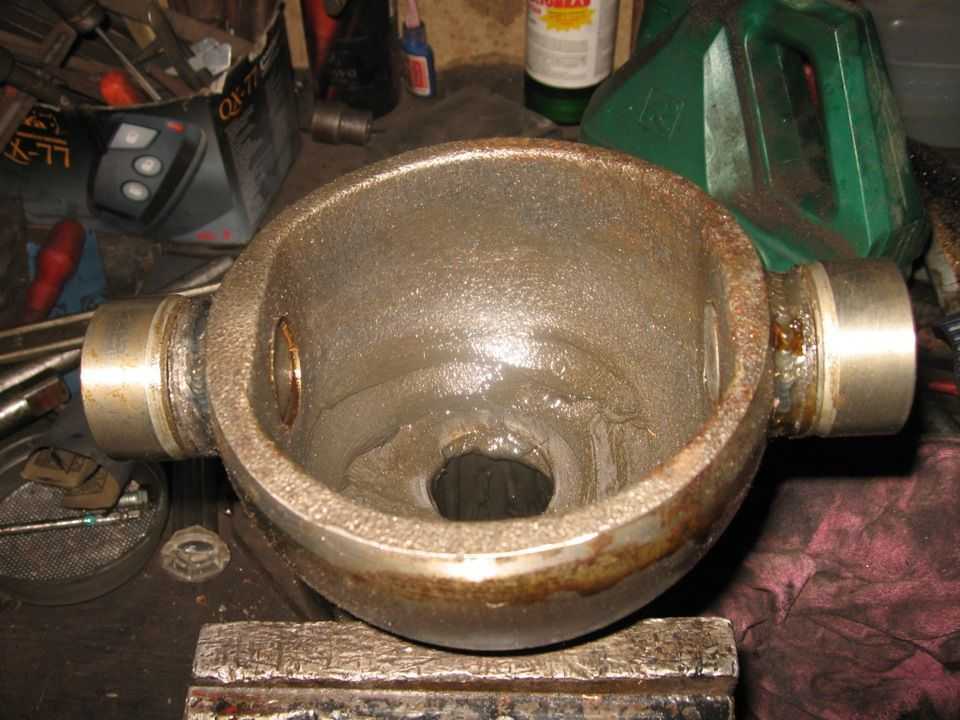

У заводского ШОПК почему то оказались недоварены опоры шкворня.

Может это технология такая, а может завод посчитал, что и так крепко

Если сравнивать заводской ШОПК и новый, усиленный, то можно заметить, что: новый ШОПК более массивный

Толщина металла в самом тонком и самом нагруженном месте увеличена чуть ли не в два раза

Заводские, пластиковые втулки

Упорная шайба ШРУСа так же пластиковая

Новая, будет стальная

Получили конструктор: Старые ШОПК (положили в запас)

Корпус поворотного кулака с тормозным диском

ШРУС (шарнир равных угловых скоростей)

Все это отмываем от старой смазки в бензине.

Запасаемся новой смазкой: Литол-24 в количестве 1-2кг и смазкой ШРУС-4

Далее можно собирать по инструкции, которая есть в комплекте

Но намного нагляднее и понятнее воспользоваться видео-инструкцией от СТО «Ваксойл-Сервис»

Уложили бронзовый вкладыш

Оправкой его туда направили и затем, старым шкворнем «оприходовали»

Дальше ломали голову по поводу того как притереть шкворня

Хорошо, что позже появилась видео-инструкция и ломать голову уже не надо:

Собираем вторую шаровую опору

Вначале монтаж пробовали делать и так и сяк, но пришли к выводу, что на колесе все же удобнее. (пригодилась старая запаска) Закрепили на запаске корпус поворотного кулака, набили его ЛИТОЛом

И так же добавляем смазки, но теперь уже ШРУС-4

В шаровую опору закладываем ЛИТОЛ-24

Соединяем шаровую опору с корпусом поворотного кулака, устанавливаем шкворни.

Наибольшие затруднения вызвал процесс отлавливания 0,2 мм. Корпус ШОПК сферический, измерение при помощи штангенциркуля сильно зависит от того как его расположить. Но методом проб и ошибок, вроде как, поймали эти 0,2 мм

Затягиваем шкворни, устанавливаем гайки с шайбой и прокладкой, их так же затягиваем. Ставим сальник ШРУСа, манжету поворотного кулака. Устанавливаем поворотный кулак на мост.

Регулируем натяг шкворней.

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Регулируем шкворни на УАЗ Патриот своими руками

УАЗ Патриот – довольно надежное транспортное средство при условии регулярного обслуживания и регулировки ответственных узлов. Надежное функционирование авто напрямую зависит от заблаговременного выявления проблемных ситуаций и выработки узлов, поэтому регулировка шкворней УАЗ Патриот проводится как планово, так и внепланово.

Случаи необходимости регулировки шкворней УАЗ Патриот

Регулировка и силовая протяжка шкворневого узла проводится в ряде случаев:

При выявлении повышенных люфтов, т.е. вкладыши имеют выработку, а рабочие пары имеют повышенный зазор. При эксплуатации авто это проявляется снижением курсовой устойчивости.
При разборке поворотного кулака из-за любых обстоятельств или необходимости его обслуживания. Рекомендуется заранее подобрать и купить шкворня УАЗ Патриот.
Замена шкворней УАЗ Патриот с целью восстановления работоспособности узла или его модернизации.

Независимо от того, проводится или не проводится разборка поворотного узла УАЗ Патриот, регулировка шкворней своими руками проводится в соответствии с нормативными требованиями и с четко поставленной технологической картой.

Регулировка рулевого управления

Проводится в обязательном порядке, иначе неизбежны проблемы с управлением автомобиля и возможен преждевременный износ резины передних колес.

Регулируется рулевое прокладками. Для стандартной шкворни подойдет 4 штуки, а для роликовой – 5 штук по 0,5 мм. После пробной поездки нужно потрогать колесо и шкворень. При нагреве колеса пару прокладок стоит убрать, если же накалилась шкворень, то добавить.

От состояния шкворни зависит качество управления УАЗом. При ее неисправности будут ощущаться удары в руль, поэтому следует вовремя заменять ее. Своими руками вполне можно осуществить этот ремонт, однако, при возможности обратиться к мастеру, не стоит этим пренебрегать.

УАЗ (2 части). Ремонт военного переднего моста.

В нашей рубрике мы хотим показать, какие виды и типы сальников для автомобилей есть, а также их установка.

Замена прокладок/сальника задней ступицы моста

Замена подшипников и манжеты (сальника) ступицы УАЗ. УАЗ-ГАЗ-Газель (4 части) Ремонт моста. Разборка дефектовка. Фото. Разберем причины .

Замена шруса, шкворней, сальников ступицы, подвесной подшипник, крестовины… УАЗ патриот. УАЗ 469 (2 части) Ремонт переднего моста. Фото. .

Сборка 402 двигателя, Волга, Газель. Сделай Сам! Установка коленвала. 406 двигатель автомобилей Волга, Газель. Фото. .

Замена роликов, ремня грм и переднего сальника коленвала на F3R. Замена МАСЛА ДВС И КПП ДЕУ СЕНС №2. Фото. .

Вариаторный отсек. Замена сальника, чистка и профилактика вариатора. Замена прокладки клапанной крышки и сальников свечных колодцев на Toyota Camry .

Проблема: раскачивания скорости 30-40 кмч из стороны в сторону УАЗ 3303

Предполагаемая неисправность: разбитые гнезда шкворней в поворотном кулаке и «гуляющие» колеса.

Задача: отремонтировать поворотный кулак на УАЗ 3303

Ход работ по разборке правого поворотного кулака УАЗ 3303:

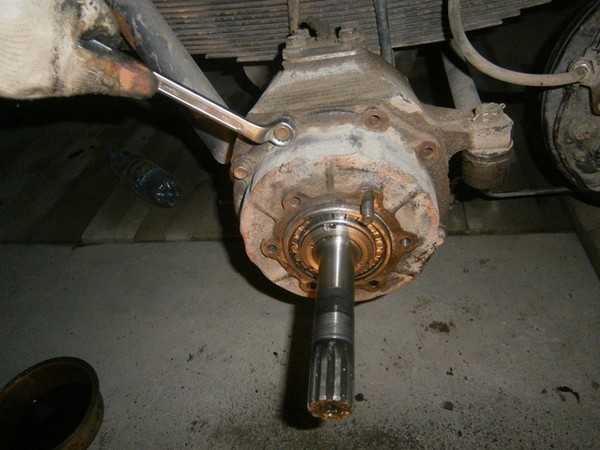

выкрутив шесть болтов отсоединил хаб

отогнул стопорную шайбу и с помощью монтировки открутил обе гайки ступицы, вынул ступицу вместе с тормозным барабаном и колесом

выкрутив шесть болтов отсоединил маслоотражатель ступицы с цапфой

открутил два болта на корпусе поворотного кулака, и не отсоединяя тормозной шланг отсоединил и подвесил рядом на рессоре щит тормоза в сборе

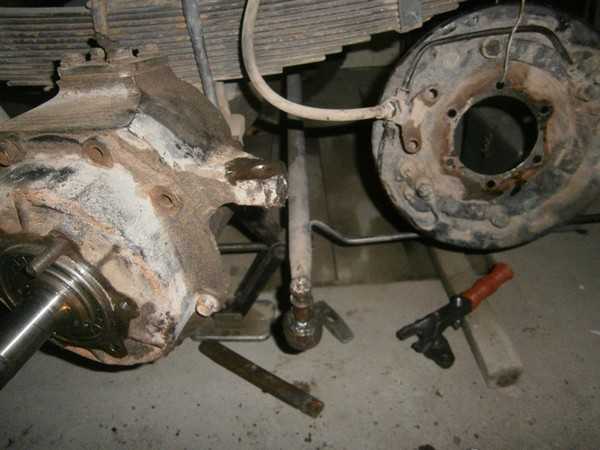

отсоединил шаровую от поперечной тяги

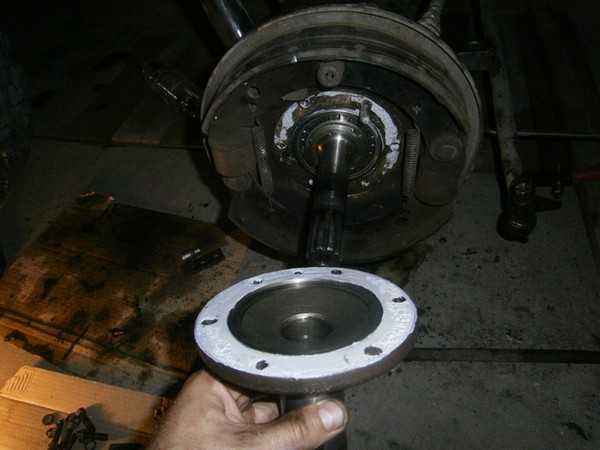

далее открутил оставшиеся шесть болтов и отделил крышку от корпуса поворотного кулака

зубья ведомой и ведущей шестерен оказались неубитыми, что очень порадовало

для снятия корпуса кулака с опоры открутил болты и отсоединил уплотнительные кольца сальника

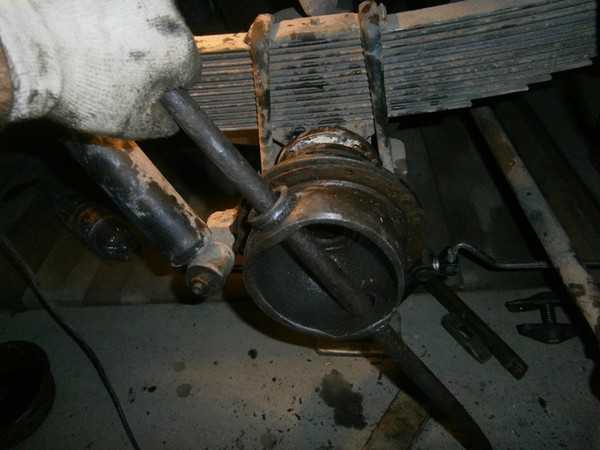

открутил накладки поворотного кулака, вынул шкворня и снял корпус поворотного кулака

ВТУЛКИ ВЫГЛЯДЕЛИ ИДЕАЛЬНО! далее меня накрыло огромное удивление и одновременно разочарование от того, что не во втулках шкворня дело, (радовало только то, что не обманул меня бывший владелец мостов, говоривший, что мосты перебранные)

далее, расстроенный что не нашел причину болтанки, решил снять для ревизии уплотнительные кольца, демонтировал поворотный кулак, для чего были аккуратно выкрутил, методом расшатывания резьбы, пять болтов с мелкой резьбой. Затем обстучал аккуратно молотком, вставил монтировку и прокручивая по и против часовой вынул поворотный кулак

Сборка правого поворотного кулака УАЗ 3303

Подшипники в норме и требуется замена только сальников и смазки, далее помыл в бензине все её части, основательно повозившись с выниманием и вымыванием смазки из корпуса поворотного кулака, дополнительно разобрал и проверил подшипник ведомой шестерни

прикупил вот такие наборы сальников и прокладок УАЗ взамен старым

вычистил из чулка сгустки старой смазки

прогнал резьбу мечиком на 10 с шагом 1.0

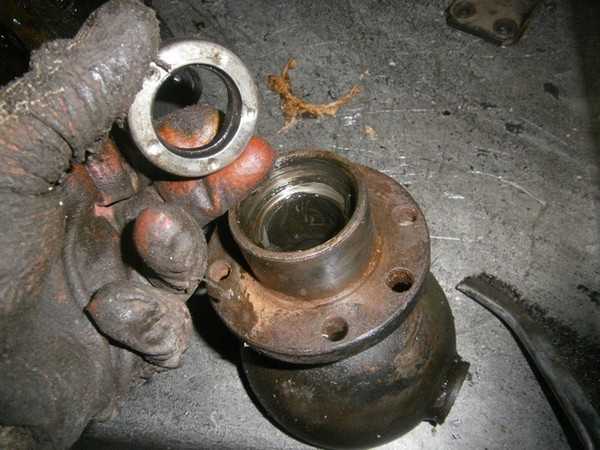

заменил сальник в опоре поворотного кулака, аккуратно его запрессовав

старый сальник выемками вниз

для смазки шруса использовал вот такую смазку 250гр

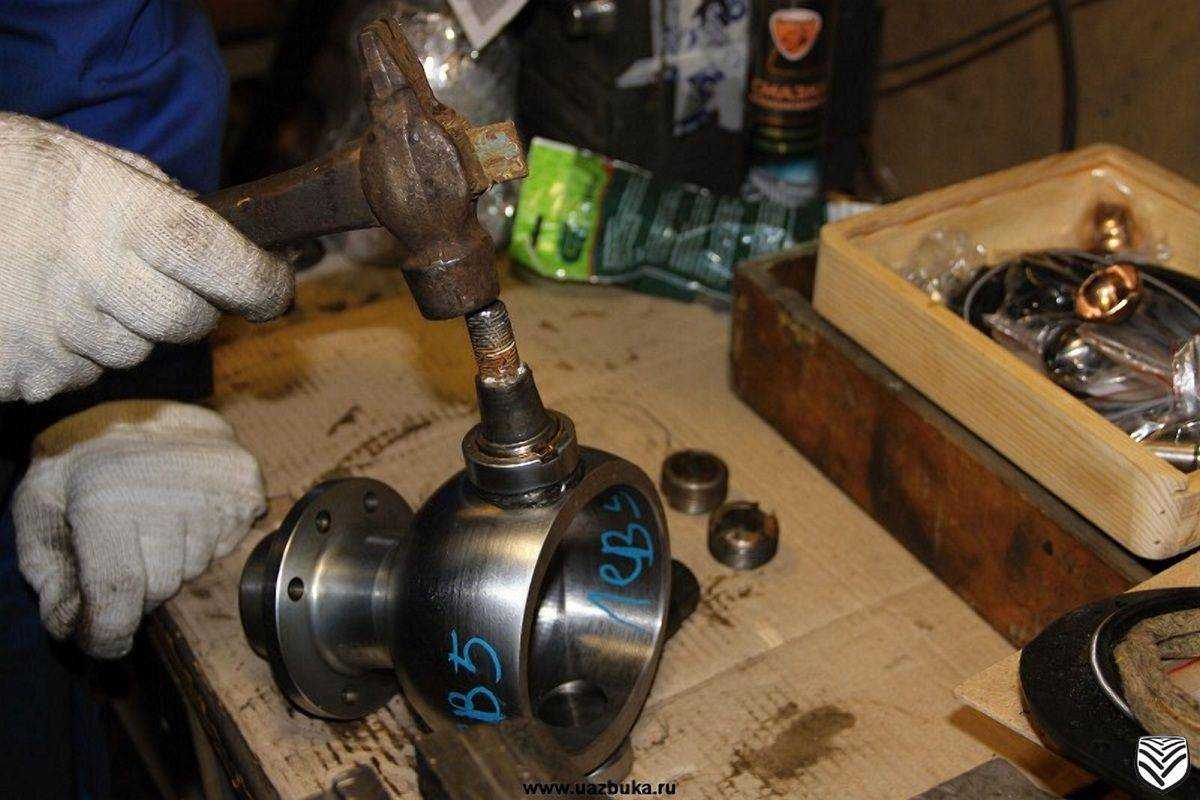

далее собрал бортовую на верстаке и отрегулировал прокладками шкворня (вышло общей толщиной верх и низ 7мм)

при установке войлока на шар необходимо предварительно замочить его в машинном масле

при сборке и установке поворотного кулака вместо прокладок использовал герметик

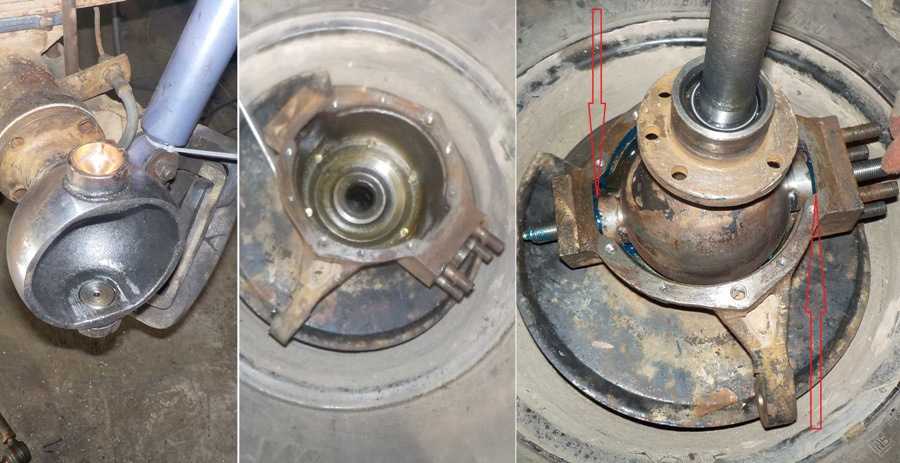

при установке цапфы чуть не забыл вставить тонкое кольцо, и далее собрал всё на герметик

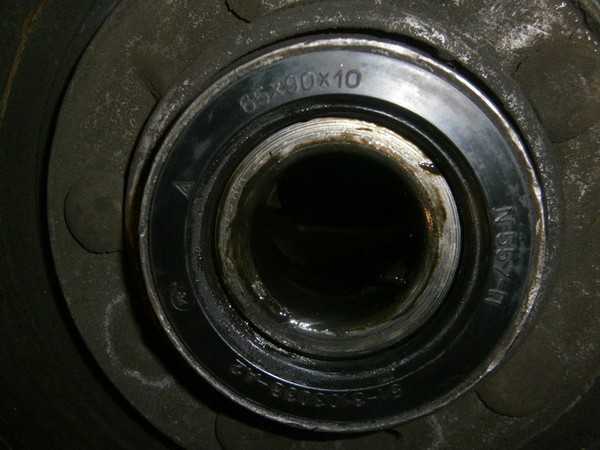

перед установкой ступицы сфоткал размеры сальника

установил колесо со ступицей и отрегулировал люфт

Замена шкворней на УАЗ (Патриот, Буханка) своими руками: инструкция с фото и видео

В статье пойдет разговор об обычной и естественной проблеме, возникающей во время эксплуатации автомобиля УАЗ. Многим уазоводам со стажем это неинтересно, замену шкворней они не считают за проблему, а зря. Материал также будет полезен и новичкам.

Автомобиль УАЗ создавался для советской армии, в конструкцию заложены требования максимальной простоты, надежности и ремонтопригодности. Многие решения используются и сегодня. Одно из таких удачных решений – шкворни.

Эту деталь меняют, когда уже невозможно убрать биение и стуки затяжкой гаек. Неисправность шкворней нельзя не заметить — стук в ходовке, со стороны колеса, чаще правого, хорошо слышен при езде по полевым и проселочным дорогам. Со временем он становится только сильнее. Ремонтировать или регулировать его, тем не менее, нужно при появлении первых признаков — отложенный ремонт принесет лишние проблемы с автомобилем.

«Ходимость» шкворней зависит от условий работы. По хорошим дорогам они ходят долго, до 100 000 км, а на «покатушках» — как повезет. Заменить шкворни самостоятельно по силам людям, имеющим элементарные слесарные навыки и желание.

Этапы замены шкворней на УАЗ

Сначала нужно открутить гайки, крепящие рулевые тяги к основанию поворотного кулака, и от ступицы освободить полуоси.

Далее необходимо открутить болты, крепящие шкворни, и при помощи специальной насадки отвернуть крепежную гайку. Инструмент для выполнения этой задачи, как правило, входит в комплект с новыми шкворнями, а также продается отдельно.

Теперь необходимо с шара поворотного механизма снять сальник, после чего можно будет извлечь шаровую опору и кулак.

Затем требуется удалить старую смазку, произвести замену изношенных прокладок, изучить состояние резьбовых соединений креплений и болтов и заменить их новыми, если необходимо.

Установка бронзового вкладыша вместо пластикового не требует никаких дополнительных действий. После извлечения старой детали на ее место ставят новую.

При замене подшипникового шкворня удаляют старые чашки в виде сферы, выполняют зачистку поверхности чулка и при помощи сварки приваривают новые втулки, которые изначально необходимо правильно выставить, чтобы не допустить перекос.

В данные установочные детали впрессовывают обоймы конических подшипников, идущих в ремонтном наборе. Далее на все сопрягаемые детали наносится свежая смазка, после чего производится обратная сборка подвески.

Установку шаровой опоры производят соответственно положению крепежных болтов, а расположение поворотного кулака необходимо отметить изначально зарубкой на корпусе или краской.

Перед сборкой шкворни необходимо хорошо покрыть смазкой. Если устанавливается модификация с подшипниками, то на шкворень надевается конический упор, который сам запрессовывается в момент наворачивания крепежной гайки.

Шкворневой узел необходимо заворачивать до момента исчезновения люфтов, после чего остается выполнить регулировку в управляющем узле автомобиля.

Какие инструменты нужны для замены шкворней

Для проведения процедуры смены шкворней потребуются следующие инструменты:

домкратный механизм;
набор рожковых ключей;

Подпорка под стойку

упоры против отката;

Набор торцовых головок

инструмент для снятия пальцев руля;
съёмник (возможен самодельный вариант);
набор новых шкворней;
шприц со смазкой;
молоток;
клещи;
труба для выбивания шкворня;
проволочный механизм для очистки каналов;
щётка, ткань для очистки;
пинцет;
плоскогубцы с острым концом или кусачки;
линейка, штангельциркуль.

Работы рекомендуется проводить в гаражных условиях при наличии подъёмника. Перед заменой рекомендуется совершить полную мойку автомобиля для лучшей визуализации. А также тщательно промыть колёсные арки и место разборки.

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз.
Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
Установите под машину страховочную подпорку и снимите колесо.
Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
Открутите два болта и снимите скобу суппорта.
Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
Отсоедините провод ABS.
Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм

Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
3. Вытаскивают палец.
4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
6. Тщательно очищают от старой смазки места вкладыша и пальца.
7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
9. Заполняют вкладыш смазкой.
10. Вставляют шаровую опору в поворотный кулак.
11. Вставляют верхний и нижний пальцы.
12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м
