Схождение колес уаз патриот норма. проверка и регулировка углов установки колес уаз патриот. также недопустимы люфты в

Подготовка к ремонту гидроусилителя руля

Если момент проворачивания винта в крайних положениях меньше указанного, необходимо произвести регулировку затяжки подшипников 11 винта.

Автомобиль УАЗ Патриот в конструкции рулевого механизма имеет устройство, которое в народе называется ГУР или гидравлический усилитель руля. Гидроусилитель представляет собой устройство, посредством которого облегчается человеческий физический труд. Все что необходимо человеку, это держать руль в руках, а управлять ним можно даже с помощью одного пальца. В данном материале рассмотрим назначение ГУР, а также его устройство и принцип проведения ремонтных работ на внедорожнике УАЗ Патриот.

Возможно вы используете нецензурную лексику»,»163″:»Оценивать могут только пользователи с уровнем Знаток и выше»,»243″:»Модерируемая сущность не найдена»,»231″:»Дополнение к вопросу не найдено»,»151″:»Неправильный тип файла. Просьба выбрать файл в формате JPG, PNG и повторить попытку загрузки»,»148″:»Данного ответа не существует»,»175″:»Нельзя удалить вопрос этого пользователя»,»106″:»Выберите соответствующую подкатегорию из списка»,»157″:»не смогли получить поинты»,»197″:»Запись в истории не найдена»,»203″:»Ответ нельзя редактировать: время вышло»,»261″:»На вас часто жалуются, поэтому мы временно ограничили вам возможность публиковать ответы. Вы снова сможете отвечать в течение нескольких часов.»,»138″:»Невозможно голосовать в вопросе. В магазине за 410р был куплен ремкомплект борисовского ГУРа от Волги. Это был первый промах. Данный ремкомплект на 133 механизм не подходит. Точнее подходит только половина резинок-колечек. Вторая половина либо не подходит, либо вообще отсутствует в конструкции редуктора.

Вы можете продолжить задавать вопросы, давать ответы, оценивать ответы других пользователей. Завтра (по московскому времени) вы снова сможете публиковать комментарии.»,»187″:»Сеть не whitelisted»,»140″:»Невозможно принять голос в опросе. Просьба выбрать единственный вариант ответа из списка»,»223″:»Сегодня вы больше не можете участвовать в выборе лучших ответов на вопросы.

При правильной затяжке подшипников и отсутствии зазора в зацеплении гайки-рейки и вала-сектора момент проворачивания вала в среднем положении вала-сектора должен быть 1,6–2,5 Н·м (0,16–0,25 кгс·м), в крайнем положении вала-сектора момент должен уменьшаться до 0,8–1,2 Н·м (0,08–0,12 кгс·м).

Однако, узел вследствие интенсивной эксплуатации может подвергаться износу. В таких случаях потребуется либо обратиться в сервисный центр, либо выполнить ремонт насоса гидроусилителя руля своими руками. Если поломанные детали окажутся ремонтопригодными, то водитель получит после восстановления работоспособный узел и при этом сэкономит средства.

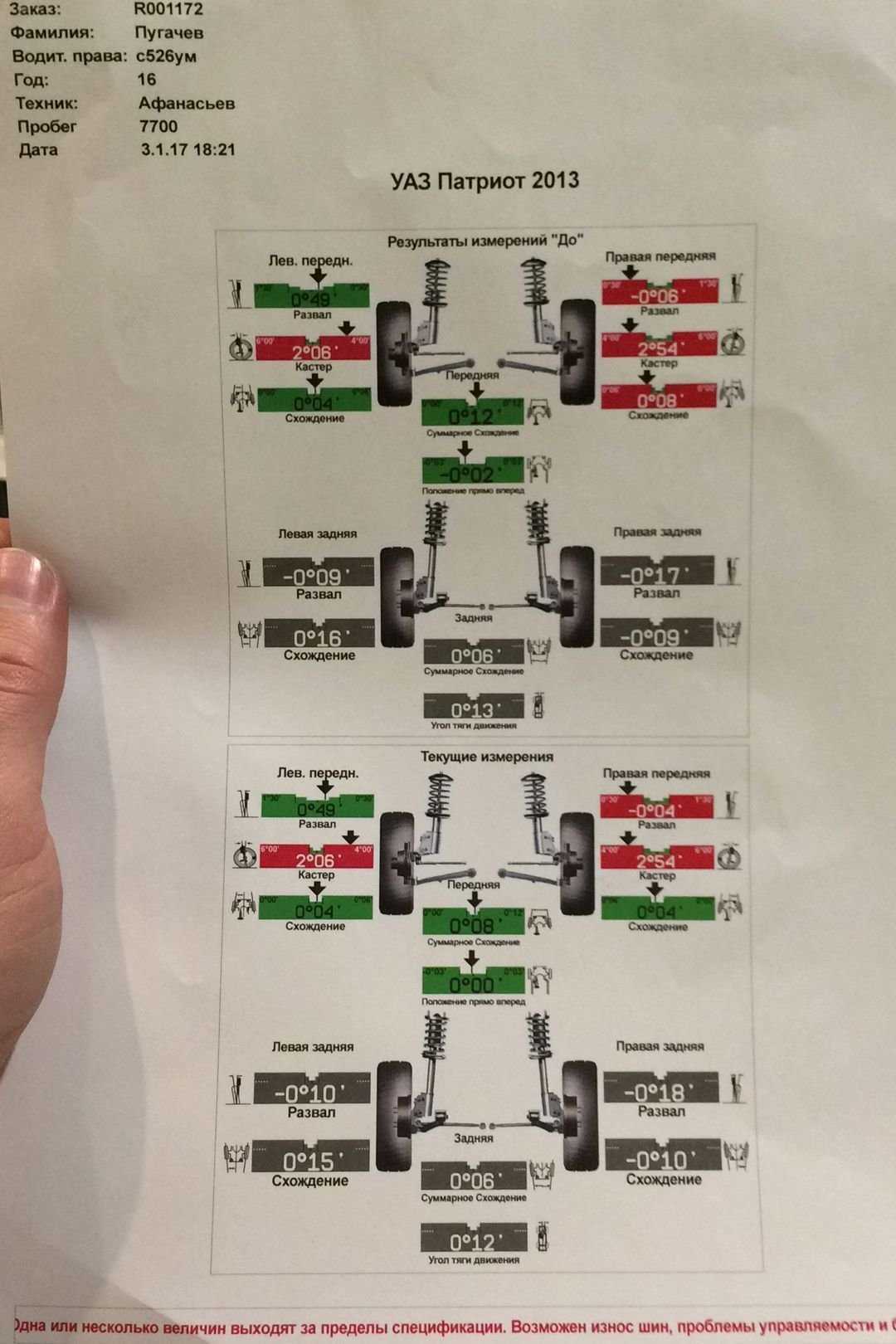

Проверка и регулировка наклона угла поворота колес УАЗ Патриот

Чтобы проверить и отрегулировать наклон угла поворота колес УАЗ Патриот, выполните следующие шаги:

1. Подготовьте автомобиль. Откройте капот и установите передние колеса жесткими прокладками, чтобы снизить вертикальную нагрузку на шины.
2. Включите автомобиль на нейтраль. Убедитесь, что рулевое колесо находится в положении прямо (в центральном положении).
3. Проверьте наклон угла поворота колес. Используя измерительный инструмент, измерьте угол поворота колеса на обоих сторонах автомобиля. Углы должны быть одинаковыми и в рамках рекомендуемых значений, указанных в руководстве по эксплуатации.
4. Отрегулируйте наклон угла поворота колес. В случае несоответствия угла поворота на обоих сторонах или выхода за пределы рекомендуемых значений, отрегулируйте наклон с помощью регулировочных винтов, расположенных на рулевых тягах и рулевых механизмах. Вращая винты влево или вправо, можно изменить угол поворота колеса.
5. Повторите проверку. После регулировки наклона угла поворота колес, повторно измерьте угол поворота на обоих сторонах автомобиля. Убедитесь, что углы совпадают и соответствуют рекомендуемым значениям.

Примечание: Регулировка наклона угла поворота колеса должна проводиться с использованием специализированного оборудования или в автосервисе УАЗ. Если у вас нет достаточных навыков и опыта, лучше обратиться к профессионалам.

Регулировка углов установки передних колес Lada Largus

1. На автомобилях LADA R90 и F90 угол продольного наклона оси поворота и развал передних колес заложены в конструкцию автомобиля и регулировке не подлежат, значения углов для справки приведены в таблице 2. При отклонении значений параметров, приведенных в таблице, выполнить проверку деталей передней подвески и мест крепления подвески к кузову. При необходимости заменить поврежденные детали передней подвески и устранить отклонения геометрии кузова.

2. Отрегулировать схождение передних колес автомобилей LADA R90 и F90.

2.1. Установить рулевое колесо в положение прямолинейного движения.

2.2. Ослабить затяжку контргаек 1, рисунок 10, удерживая муфты 2 рулевых тяг ключом (ключи гаечные 13, 21).

2.3. Поворачивая муфты 2, установить длины рулевых тяг, при которых схождение передних колес будет соответствовать параметрам, приведенным в таблице 2. После регулировки длин рулевых тяг рулевое колесо должно находиться в положении, соответствующем прямолинейному движению (ключ гаечный 13).

2.4. Затянуть контргайки 1 тяг рулевой трапеции. Момент затяжки контргаек 50 Н м (5,0 кгс м) (ключи гаечные 13, 21, ключ моментный и вставка сменная типа 819В21 ф. USAG).

2.5. Проверить углы установки передних колес. Значения углов установки передних колес приведены в таблице 2. При проверке под нагрузкой, прикладываемая нагрузка должна быть: — 320 ± 5 кгс. Проверку проводить согласно инструкции по эксплуатации прибора. При отклонении значений параметров, приведенных в таблице 2, выполнить их регулировку.

Об углах установки задних колёс

Углы установки задних колёс на Largus не регулируются. Это не предусмотрено ни регламентом, ни конструкцией автомобиля. Но их можно измерить! (см. таблицу выше) И в ввиду того, что у многих автомобилей углы нарушены (по разным причинам), автовладельцы используют способ, который заключается в подкладывании 2-х шайб нужной толщины (толщина подбирается индивидуально), между тормозным щитком и задней балкой, со стороны индивидуальной для каждого конкретного случая.

Алгоритм примерно такой: замеряется сход-развал (либо просто оценивается самостоятельно, исходя из неравномерного износа шин). Определяется какие болты открутить для вставки шайб, примерно прикидывается толщина шайб.

Снимают колесо. Ступицу снимать не нужно. Для открычивания болтов тормозного щитка используется головка Torx E16. Откручиваются (но не до конца) все четыре болта. Щиток отодвигается, на сколько позволяют болты, от балки. Полностью откручиваются только те два болта, со стороны которых будут подкладываться шайбы. Болты вытаскиваются, тонким инструментом подсовываются шайбы (см. фото), болты вставляются на место. Всё собирается. И опять измеряется сход-развал. В случае необходимости корректировки процедура повторяется.

голоса

Рейтинг статьи

Особенности конструкции

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Регулировка схождения колес на УАЗ 3303

Это важно! Регулировка схождения передних колес уаз 3303 производится при нормальном давлении в шинах. Наконечники рулевой тяги, должны быть исправны и без люфта

Регулировка сводится к тому, чтобы расстояние А в передней части было меньше расстояния В на 1,5 — 3,0 мм сзади.

Проверку схождения колес обычно делают по внутренней поверхности шин. Но учитывая, что боковое биение шин бывает значительным, схождение может быть отрегулировано неверно. Конечно, лучше всего регулировать на стенде, но ведь раньше делали это всегда сами. Я в таком случае при регулировке схождения делаю два замера, один между шинами, второй между дисками. Разница при замере во втором случае не должна превышать 1,5 — 2 мм.

Перед началом регулировки необходимо подготовить штангу для замеров. Для этого нужна небольшая деревянная рейка и штангенциркуль. Закрепите все это как на фотографии. Штангенциркуль приобрел для этого недорогой, пластмассовый. Можно обойтись без штангенциркуля, линейкой например, закрепив ее резинками и поставив метки.

Регулировка схождения колес производиться изменением длины рулевой тяги. Для этого заранее отпускаются контргайки с правой и левой резьбой и вращением регулировочного штуцера, меняют длину тяги.

1. Контргайка с левой резьбой; 2. Регулировочный штуцер; 3. Контргайка с правой резьбой; 4. Шарнир.

Автомобиль устанавливают на ровную площадку, делают спереди замер на середине высоты колес, в точках касания ставиться точка. Затем перекатывают автомобиль, на половину окружности и делают повторный замер уже сзади. Разница между ними и будет величиной схождения колес.

Для уверенности в правильности отрегулированного схождения колес на уаз можно провести ее повторно в других точках.

Наконечники рулевых тяг должны быть исправны и без люфта.

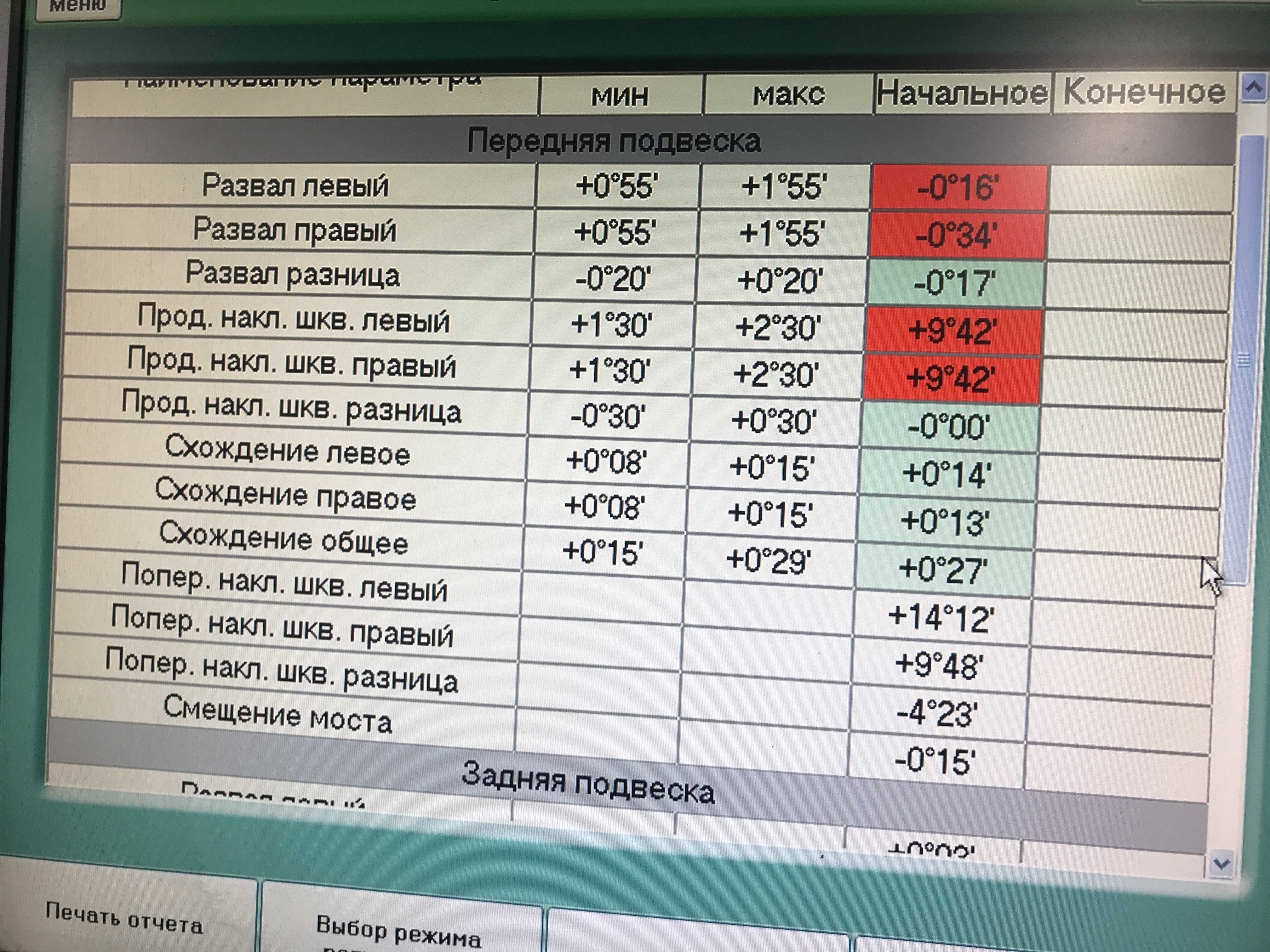

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при эксплуатации.

Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, может объясняться износом и деформацией деталей подвески, деформацией кузова.

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.

Проверку схождения колес проводят методом замера расстояния между средними частями боковин шин. Расстояние А

Между колесами спереди должно быть на 0,5-1,5 мм меньше расстояния В

между колесами сзади.

Схождение передних колес регулируют изменением длины тяги рулевой трапеции.

Для регулировки схождения выполните следующие операции.

Ослабьте затяжку контрящих гаек и вращением регулировочной тяги добейтесь правильного схождения колес, после чего затяните контрящие гайки. Проверку углов максимального поворота колес проводят на стенде.

Угол поворота правого колеса вправо (левого колеса влево) должен быть в пределах 26-27°.

Углы поворота передних колес регулируйте вращением упорного болта 1

, предварительно ослабив затяжку контрящей гайки 2

.

Правильные углы установки колес — один из важнейших факторов, обеспечивающих нормальную управляемость, стабильность и устойчивость автомобиля при прямолинейном движении и при прохождении поворотов. Оптимальные для каждой модели параметры геометрии подвески закладываются на этапе проектирования. Заданные значения углов установки колес подвержены изменению и требуют периодической регулировки по причине естественного износа узлов и элементов ходовой части или после ремонта подвески. Так же углы следует корректировать при внесении изменений в подвеску автомобиля, например при лифте.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Чрезмерный свободный ход

Данная проблема налицо, когда свободный ход руля Буханки превышает 40 мм, при условии измерения непосредственно на ободе баранки.

Причины

• Затяжка болтов, фиксирующих картер к кронштейну лонжерона, ослабла.
• Недостаточно сильно затянута гайка фиксации сошки.
• Сбой регулировки либо чрезмерный износ элементов затяжки подшипников червяка.
• Сбой регулировки либо чрезмерный износ элементов зацепления роликов и червяка.
• Слабая затяжка конусов шаровых пальцев.
• Слабая фиксация рычагов поворотных кулаков.
• Чрезмерные зазоры в шарнирных соединениях рулевых тяг.
• Чрезмерные зазоры в заделке концов рессор (передняя ходовая).

Поворотный кулак переднего моста

Поворотный кулак и ступица. 1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба

Схема сборки поворотного кулака УАЗ:

1 — щиток тормозного диска; 2 — усилитель теплоизоляционного щитка датчика АБС; 3 — теплоизоляционный щиток датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9 — гайка; 10 — замочная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — цапфа поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шаровая опора; 20 — кожух полуоси

Рулевой редуктор

Со временем случается такое что руль УАЗ Патриот начинает работать неисправно, основной причинной является выход из строя гидроусилителя или редуктора. Признаки говорящие что требуется регулировка или замена следующие:

• Во время управления автомобилем присутствуют скрипы и посторонние шумы;
• Руль вращается не равномерно;
• Во время вращения рулевого колеса имеются заклинивания или заедания;
• На редукторе присутствует люфт.

Регулировка редуктора не является сложной процедурой, и ее можно произвести самостоятельно, для этого болт нужно вкрутить таким образом чтобы было максимальное стяжение, затем он фиксируется в таком положении, после этой процедуры рулевое колесо начнет вращаться туже. Если произвести регулировку не удаётся, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

• Плоскогубцы, чтобы расшплинтовать гайки;
• Набор гаечных ключей;
• Т-30 наконечник в форме звездочки;
• Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

1. Первым делом прямо устанавливаются колеса;
2. Открывается капот и находится колонка;
3. Поверхность очищается от грязи;
4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
5. С сошки снимается наконечник;
6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
11. В таком положении до упора затягивается и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается. Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

1. При помощи метчика нарезается новая резьба;
2. Берется втулка у которой две резьбы;
3. Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
4. В новое отверстие редуктора устанавливается новый регулировочный болт;
5. Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Регулировка подшипников

Чтобы мост УАЗ Патриот мог надежно работать продолжительное время, после выполнения необходимых этапов ремонта нужно грамотно провести регулировку зазоров подшипников. Операции выполняются в определенном порядке.

1. Подбирается регулировочное кольцо для подшипника ведущего вала главной передачи. Толщина кольца определяется разностью длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
2. После установки регулировочного кольца и ведущей шестерни проверяют момент при вращении вала. Он не должен превышать 1,0-2,0 Нм.
3. По схожему алгоритму подбирают регулировочное кольцо для ведомой шестерни.
4. При установке дифференциала выставляют зазоры подшипников полуосей регулировочными гайками.
5. После монтажа механизма момент вращения на выходе должен составлять не более 0,42 Нм при вращении за ведущую шестерню.
6. Необходимой операцией контроля правильности проведенных регулировок является проверка отсутствия люфтов, а также зацепления шестерен механизма по пятну контакта. Для этого вращают ведомую шестерню, контролируя место контакта зубьев.

Тюнинг моста

История

С чего все началось?
Автомобиль явился прямым наследником телеги.
Помните как его называли на заре автомобилизации? — Безлошадная повозка. Именно конструкция повозки легла в основу первых автомобилей.

Однако автомобиль отличается от телеги тем, что его не тянут, а он сам едет. Что же будет если такую телегу не тянуть, а толкать и при этом одно колесо наедет на небольшое препятствие? Например на камушек или выбоину на дороге?
В этом случае система выходит из стабильного состояния (прямолинейного движения) – переднюю ось резко
разворачивает. Это происходит из-за большого плеча обкатки
.

Поперечный угол наклона оси поворота колеса

Поперечный угол наклона оси поворота (англ. KPI)
— угол между осью поворота колеса и перпендикуляром к опорной поверхности. Благодаря данному параметру при повороте управляемых колес кузов автомобиля приподнимается, вследствие чего возникают силы,
стремящиеся вернуть колесо в прямолинейное положение. Таким образом, KPI оказывает значительное влияние на стабильность и устойчивость автомобиля при прямолинейном движении. Разность величин углов поперечного наклона правой и левой осей может приводить к уводу автомобиля в сторону с большим наклоном. Данный эффект может проявляться и при соответствии нормальным значениям остальных углов установки колес.

Для автомобилей УАЗ угол поперечного наклона задан жестко и составляет:УАЗ-452
, УАЗ-469Б
: 5°30″
+- 0°30″УАЗ-469
с портальными мостами: 8°
УАЗ Патриот
, УАЗ Хантер
с мостами типа Спайсер: 8°

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Жидкость гидроусилителя, пройдя по системе, попадает обратно в расширительный бачок по шлангу «обратки». Оптимальное для прокачивания жидкости давление создаёт насос гидроусилителя лопастного типа. Устанавливается он на кронштейне двигателя и имеет общий с ним привод, считаясь вспомогательным оборудованием.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.
