Регулировка моста уаз патриот

Ремонт правого поворотного кулака военного моста УАЗ 3303

Проблема: раскачивания скорости 30-40 кмч из стороны в сторону УАЗ 3303

Предполагаемая неисправность: разбитые гнезда шкворней в поворотном кулаке и «гуляющие» колеса.

Задача: отремонтировать поворотный кулак на УАЗ 3303

Ход работ по разборке правого поворотного кулака УАЗ 3303:

выкрутив шесть болтов отсоединил хаб

отогнул стопорную шайбу и с помощью монтировки открутил обе гайки ступицы, вынул ступицу вместе с тормозным барабаном и колесом

выкрутив шесть болтов отсоединил маслоотражатель ступицы с цапфой

открутил два болта на корпусе поворотного кулака, и не отсоединяя тормозной шланг отсоединил и подвесил рядом на рессоре щит тормоза в сборе

отсоединил шаровую от поперечной тяги

далее открутил оставшиеся шесть болтов и отделил крышку от корпуса поворотного кулака

зубья ведомой и ведущей шестерен оказались неубитыми, что очень порадовало

для снятия корпуса кулака с опоры открутил болты и отсоединил уплотнительные кольца сальника

сальники требуют замены

открутил накладки поворотного кулака, вынул шкворня и снял корпус поворотного кулака

ВТУЛКИ ВЫГЛЯДЕЛИ ИДЕАЛЬНО! далее меня накрыло огромное удивление и одновременно разочарование от того, что не во втулках шкворня дело, (радовало только то, что не обманул меня бывший владелец мостов, говоривший, что мосты перебранные)

далее, расстроенный что не нашел причину болтанки, решил снять для ревизии уплотнительные кольца, демонтировал поворотный кулак, для чего были аккуратно выкрутил, методом расшатывания резьбы, пять болтов с мелкой резьбой. Затем обстучал аккуратно молотком, вставил монтировку и прокручивая по и против часовой вынул поворотный кулак

Сборка правого поворотного кулака УАЗ 3303

Подшипники в норме и требуется замена только сальников и смазки, далее помыл в бензине все её части, основательно повозившись с выниманием и вымыванием смазки из корпуса поворотного кулака, дополнительно разобрал и проверил подшипник ведомой шестерни

прикупил вот такие наборы сальников и прокладок УАЗ взамен старым

вычистил из чулка сгустки старой смазки

прогнал резьбу мечиком на 10 с шагом 1.0

заменил сальник в опоре поворотного кулака, аккуратно его запрессовав

старый сальник выемками вниз

садил старым сальником

для смазки шруса использовал вот такую смазку 250гр

далее собрал бортовую на верстаке и отрегулировал прокладками шкворня (вышло общей толщиной верх и низ 7мм)

при установке войлока на шар необходимо предварительно замочить его в машинном масле

при сборке и установке поворотного кулака вместо прокладок использовал герметик

покрасил опору кулака

при установке цапфы чуть не забыл вставить тонкое кольцо, и далее собрал всё на герметик

перед установкой ступицы сфоткал размеры сальника

установил колесо со ступицей и отрегулировал люфт

Включение и отключение моста

Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).

1. Нажать на педаль сцепления до упора.
2. Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
3. Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.

Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.

Особенности конструкции

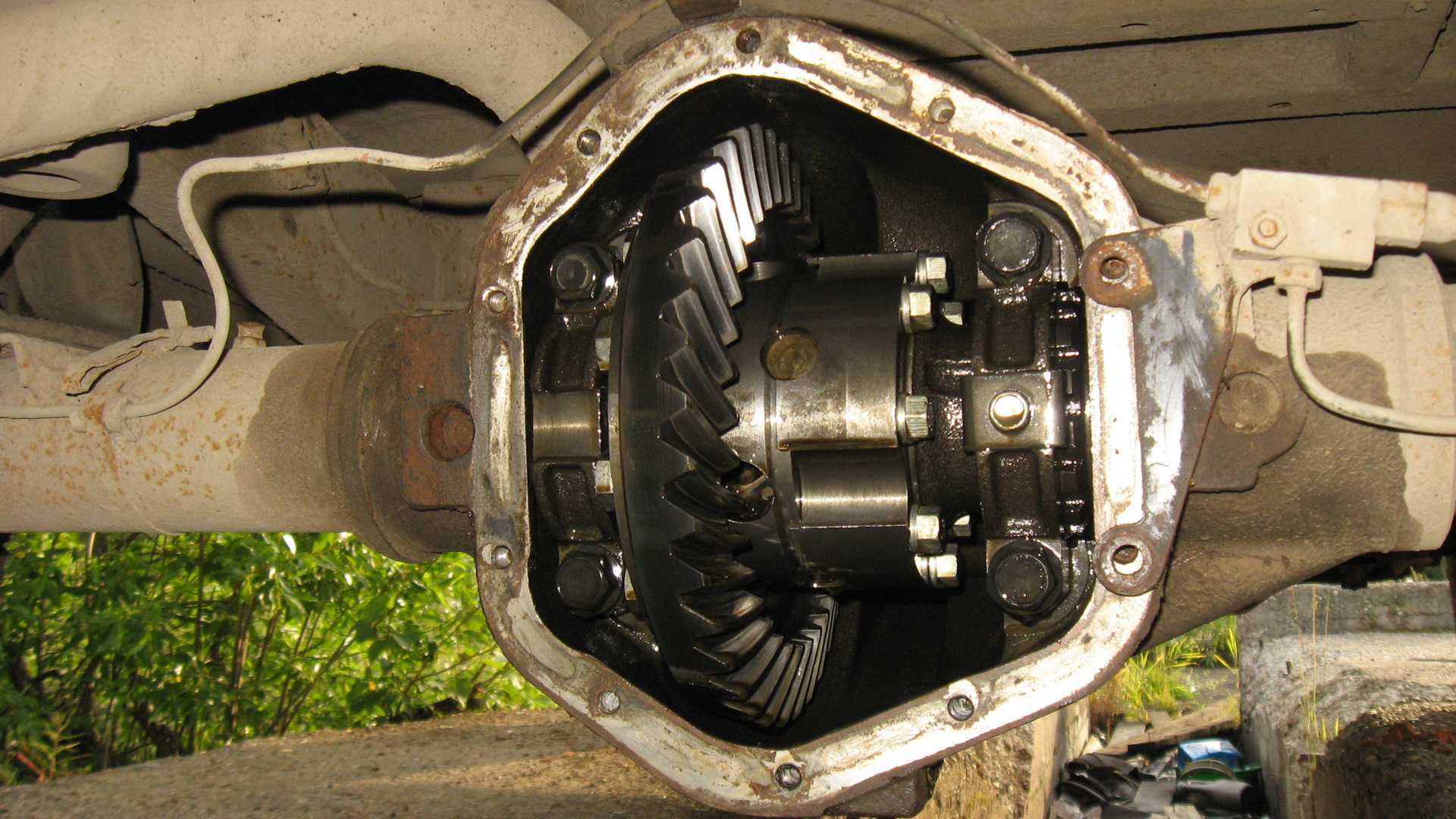

Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.

Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.

Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.

Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.

Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».

Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».

Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Вам будет интересно почитать здесь: масло в мосты уаз

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Полезный материал здесь: устройство переднего моста уаз буханка

Читайте про замену масла в раздатке УАЗ Патриот

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Популярный материал здесь: замена ступичного подшипника уаз патриот передний мост

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Интересный материал: прямой кардан на уаз патриот

Замена сальника полуоси УАЗ буханка

Пошаговая инструкция:

• Поднять домкратом, снять заднее колесо, тормозные колодки.
• Головкой на 14 мм через большое отверстие во фланце полуоси открутить четыре болта, крепящих пластины полуоси и тормозного щита к фланцу балки заднего моста. Вынуть болты с пружинными шайбами.
• Крестовой отверткой отвернуть два винта крепления щита к пластине полуоси. Пропустить через его отверстие болт М8 и вставить в отверстие фланца балки. Щит временно подвешен.

• Повернуть пластину полуоси, вкрутить два болта М12×1,25 в отверстия крепления колеса, расположенные диаметрально, до упора в тормозной щит рядом с отверстиями во фланце балки.
• Затягивая болты по очереди, выпрессовать и вынуть полуось.
• Поддев сальник монтировкой либо металлической отверткой, вынуть его со своего штатного места.

Запрессовать новый сальник отрезком трубы соответствующего диаметра, легонько постукивая по ее торцу молотком. Собрать все детали в обратной последовательности. Проверить сальник, чтобы не было течи.

• Home
• Автогараж
• Замена Сальника Полуоси Переднего Моста Уаз Буханка

Хоть какой автомобилист может выполнить ремонт фронтального моста УАЗ Буханка и УАЗ 469 своими силами. Эта работа легкая. Конструктивно обе этих модели идентичны. В особенности это касается подвески. Рамная конструкция предполагает простоту демонтажа фронтального моста и высшую надежность автомобиля. Имеются некие различия в рессорной и пружинной подвеске. Однако эти особенности мало оказывают влияние на сложность работы.

При ремонте фактически не пригодятся диски или кассеты особенные инструменты. Работы выполняются наименьшим набором инструментов, имеющихся у каждого водителя.

Ремонт фронтального моста УАЗ Буханка и УАЗ 469 на дому несложен. В большинстве случаев при эксплуатации приходится создавать разные профилактические работы. Обычно, они не требуют снятия и разбора моста. В список действий для ухода заходит:

• Проверяются шкворни на предмет наличия зазоров;
• Резьбовые соединения нужно временами подтягивать;
• Проверяется схождение;
• Производятся предписания таблиц смазывания деталей.

Непременно необходимо зрительно осматривать главные узлы

Повышенное внимание уделяется исправности крепящих болтов. Также являются накрепко укреплены что остается сделать нашему клиенту застопоривающие элементы. Инспектируйте угол наибольшего поворота колес

Он не должен превосходить 28 градусов. При показателях, отличающихся от обозначенных, необходимо произвести регулировку. Также всегда инспектируйте корректность затяжки и функционирования шкворней. Несвоевременное устранение маленьких дефектов приводит к необходимости капремонта фронтального моста

Инспектируйте угол наибольшего поворота колес. Он не должен превосходить 28 градусов. При показателях, отличающихся от обозначенных, необходимо произвести регулировку. Также всегда инспектируйте корректность затяжки и функционирования шкворней. Несвоевременное устранение маленьких дефектов приводит к необходимости капремонта фронтального моста.

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти строительство выполняется идентично. Имеются только маленькие различия. При выполнении ремонтных действий необходимо быть максимально осторожным. Снятие моста заключается в серии легких действий:

• Начинать следует с обеспечения неподвижности автомобиля. Для этой цели вам инсталлируются противооткатные тормозные колодки;
• Дальше на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В этом случае отключаются шланги от патрубков;
• Снимают гайки, крепящие нижние чашечки амортизаторов. Данный элемент на обеих машинах схож.
• Дальше откручивают болты, соединяющие фланец ведущей шестерни и фронтальный кардан. Перед этим необходимо залить резьбовое соединение WD-40;
• Снять тягу с сошки. Скручивается гайка, находящаяся на шаровом пальце;
• Скрутить гайки, которыми прикреплены стремянки рессор. Разбирают их с накладками;
• Перед машины домкратят за раму, мост выкатывают.

Как включить и отключить передний мост на УАЗ Патриот

Включение переднего моста на автомобиле УАЗ Патриот осуществляется раздаточной коробкой. Производитель устанавливал на модель два вида раздаточных коробок. Более старые версии оснащены РК с механическим управлением.

Включение переднего моста на раздаточной коробке с механическим управлением осуществляется рычагом, установленным в салоне автомобиля между водительским и пассажирским сиденьем. Рычаг механически передвигает штоки раздаточной коробки.

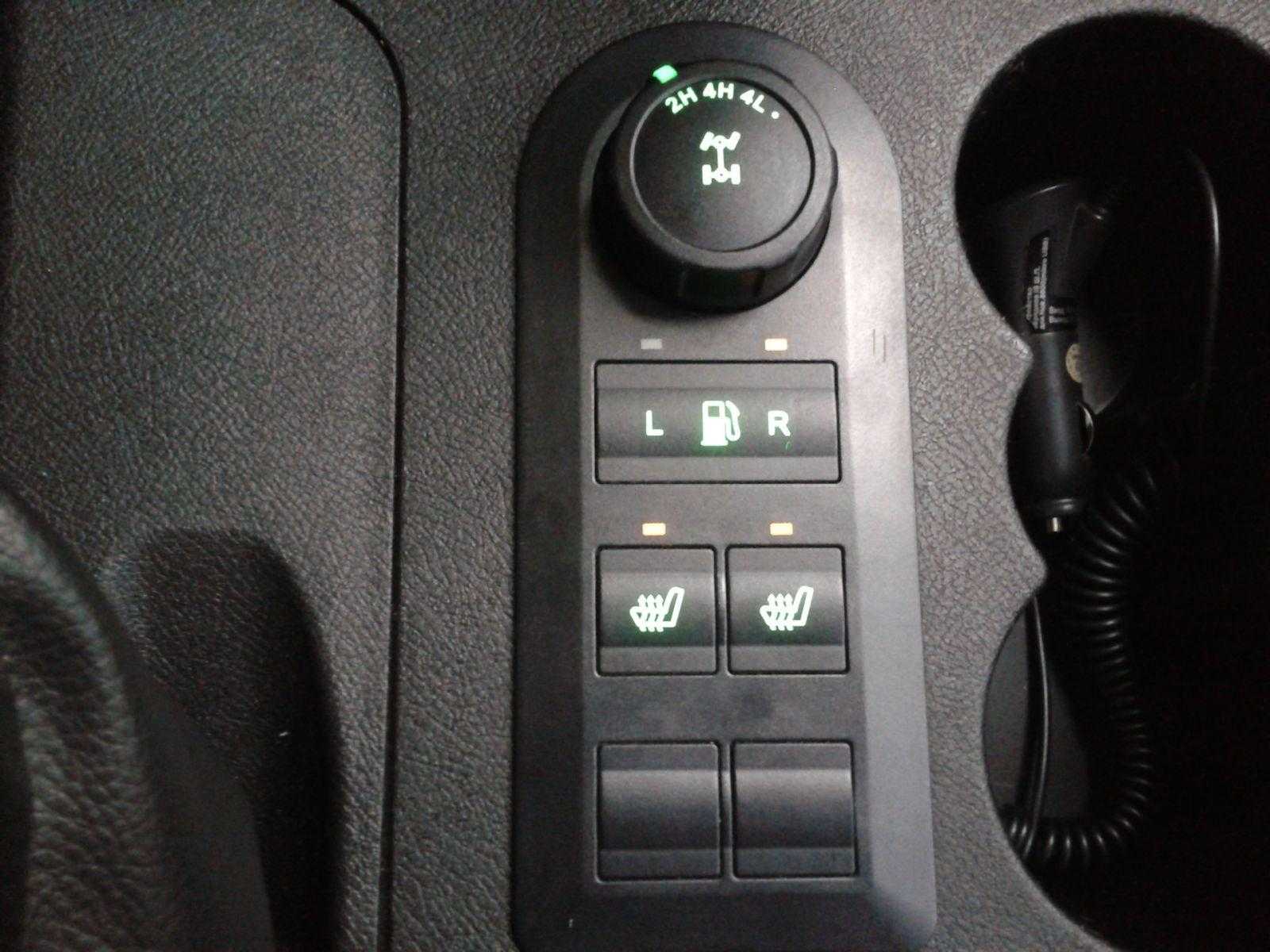

Более новые версии автомобиля оснащены раздаточной коробкой с электронным управлением.

Блок управления раздаточной коробкой осуществляет включение электромоторов. Электрические двигатели передвигают штоки в необходимое положение.

Чтобы включить передний мост на УАЗ Патриот необходимо:

• выключить муфту сцепления. Для этого выжать педаль сцепления, установленную в салоне;
• После выключения муфты сцепления установить рычаг или регулятор в необходимое положение;
• После отпускания педали сцепления передний мост автомобиля будет включён. Отключать привод оси следует в обратной последовательности.

Схема (устройства) военного моста

Ведущие мосты с бортовыми передачами. Средняя часть ведущих мостов с бортовыми передачами отличается от вышеописанных мостов меньшими размерами дифференциала и консольной установкой ведущей шестерни главной передачи на двух конических роликовых подшипниках 5 и 7 (рис. 1).

Рис. 1 Задний мост автомобиля УАЗ-3151 1 — крышка картера 2 — подшипник дифференциала 3, 13 и 49 — регулировочные прокладки 4 и 23 — уплотнительные прокладки; 5 и 7 подшипники ведущей шестерни, 6 — регулировочное кольцо, 8 и 42 — манжеты, 9 — фланец. 10 — гайка, 11 — грязеотражателъ. 12 — опорная шайба, 14 — распорная втулка, 15 — регулировочное кольцо положения ведущей шестерни, 16 — ведущая шестерня, 17 — сателлит, 18 и 57 — полуоси; 19 — картер бортовой передачи; 20 и 29 — маслоотражатели, 21 — шариковый подшипник, 22 и 26 — стопорные кольца, 24 — крышка картера бортовой передачи, 25 — ро ликовый подшипник, 27 — тормозной щит, 28 — тормозной барабан, 30 — болт крепления колеса, 31 — цапфа, 32 — подшипник ступицы, 33 — прокладка, 34 — стопорная шайба, 35 — ведущий фланец, 36 — гайка и контргайка подшипников ступицы, 37 — упорная шайба подшипника, 38 — втулка; 39 — ведомый вал бортовой передачи, 40 — упорные кольца подшипников, 41 — прокладки; 43 — подшипник ведомого вала, 44 — ведомая шестерня бортовой передачи, 45 — гайка крепления подшипника ведомого вала, 46 и 50 — пробки сливных отверстий, 47 — ведущая шестерня бортовой передачи, 48 и 56 — коробки сателлитов, 51 — картер, 52 — шайба шестерни полуоси, 53 — шестерня полуоси, 54 — ось сателлитов, 55 — ведомая шестерня главной передачи Между торцом ведущей шестерни и внутренним кольцом большого подшипника установлено регулировочное кольцо 15 ведущей шестерни, а между внутренними кольцами подшипников установлены распорная втулка 14, регулировочное кольцо 6 и регулировочные прокладки 13. Подшипники ведущей шестерни затягивают гайкой 10 крепления фланца. Бортовые передачи заднего ведущего моста расположены в картерах, которые горловинами напрессованы на наружные концы кожухов полуосей и закреплены электрозаклепками. Ведущая шестерня 47 установлена на шлицевом конце полуоси 48 между шариковым 21 и роликовым 25 подшипниками. Шариковый подшипник закреплен стопорным кольцом 22 в картере бортовой передачи. Между картером и шариковым подшипником расположен маслоотражатель 20. Роликовый подшипник установлен в съемном корпусе, который крепится к п риливу картера двумя болтами. Внутренее кольцо роликового подшипника закреплено на полуоси стопорным кольцом 26. Ведомая шестерня 44 бортовой передачи центрируется на буртике ведомого вала 39 и крепится к его фланцу болтами. Ведомый вал опирается на втулку 38 и роликовый подшипник 43, который закреплен на валу гайкой 45, раскерниваемой после затяжки в паз вала. Ведомые валы правых бортовых передач и гайки креплении подшипников имеют левую резьбу. Для отличия гайки с левои резьбой имеют кольцевую канавку, а ведомые валы глухое отверстие диам. 3 мм в торце вала. Со ступицами колес ведомые валы задних бортовых передач соединяются шлицевыми фланцами 35. Бортовые передачи переднего ведущего моста УАЗ расположены в поворотных цапфах (рис. 2 схема моста)

Рис. 2 Поворотная цапфа переднего моста автомобиля УАЗ-3151 1 — резиновая манжета в металлическом кожухе, 2 — шаровая опора, 3 — шарнир равных угловык скоростей, 4 — прокладки, 5 — пресс-масленка, 6 — шкворень, 7 — накладка шкворня, 8 — корпус поворотной цапфы, 9 — втулка шкворня, 10 — шариковыи подшипник, 11 — ведомыи вал бортовой передачи, 12 — ступица, 13 — воздушный фланец, 14 — муфта, 15 — пружина шарика фиксатора, 16 — защитныи колпак, 17 — болт муфты, 18 — цапфа, 19 — стопорная гаика, 20 — опорная шайба, 21 — ведущая шестерня, 22 — стопорный штифт, 23 — упорная шайба, 24 — манжета, 25 — опорная шайба, 26 — кожух полуоси, 27 — болт ограничения поворота, 28 — упор-ог раничитель поворота колеса, 29 — рычаг поворотной цапфы, I…III, а — то же, что и на рис. 112 Картеры бортовых передач отлиты заодно с корпусами поворотных цапф. Ведущая шестерня установлена на шлицах ведомого кулака шарнира между шариковым и роликовым подшинниками и закреплена вместе с роликовым подшипником гайкой 19, которая после затяжки раскернивается в паз вала. Шариковый подшипник установлен в корпусе новоротной цапфы в обойме с наружным буртиком, воспринимаюшим через подшипник осевые нагрузки шарнира. На наружных концах ведомых валов передних бортовых передач установлены устройства, позволяющие соединять или разъединять по необходимости валы со ступицами передних колес.

Возможные неисправности и их причины

Конструкция передней оси отличается надежностью и неприхотливостью к условиям эксплуатации. Большинство неисправностей, возникающих при эксплуатации автомобиля, сможет устранить человек с минимальными техническими знаниями. Ниже представлены наиболее часто встречаемые неисправности, требующие ремонта узла. Так же можете прочитать про Передний мост Уаз «Буханка».

Подтекание масла

Наличие потеков смазки свидетельствует о нарушении герметичности картера. Причиной подтекания смазки может быть нарушение прокладок или износ сальников. При выявлении неисправности необходимо заменить изношенные прокладки или сальники.

При установке прокладки необходимо обработать герметиком.

Повышенный шум

Сильный шум при работе узла может свидетельствовать об износе шестерен или подшипников. Для устранения неисправностей потребуется осуществить разборку узла. Вышедшие из строя детали необходимо заменить новыми.

Ухудшение качества смазки

Причиной сильного шума при работе узла может являться плохое качество смазки. Необходимо регулярно менять смазку в картере редуктора. Регулярное использование автомобиля для передвижения по бездорожью или преодоления брода может спровоцировать попадание воды в картер. Вода не позволяет вращающимся деталям механизма смазывается, что может привести к полному заклиниванию.

Во избежание выхода из строя всего узла необходимо регулярно проверять качество смазки. При использовании автомобиля для преодоления брода дыхательный клапан оборудуют резиновым шлангом, второй конец которого выводят под капот.

Техническое обслуживание

Техобслуживание моста УАЗ несложное и сводится к контролированию уровня смазочного материала и его доливе, замене. Второй момент заключается в проверке уплотнений на предмет протекания. Регулярно требуется проверять надежность креплений, особенно если машина используется в тяжелых дорожных условиях. Вовремя устраняйте осевые зазоры в подшипниках дифференциала.

Схема сборки и подключения

В ходе сборки конструкции не помните о нескольких особенностях:

1. Запрессовку втулки в цапфу производите заподлицо с торцом гнезда для шайбы. После окончания процедуры втулку нужно развернуть;
2. Одну упорную шайбу разместите внутри цапфы, вторую – в опоре. Проводные каналы для масла в упорных шайбах должны быть обращены к шарниру. Шайба закрепляется путем раскернивания в 3-4 местах;
3. В ходе монтажа шарнира в шаровую опору заложите смазку;
4. Шкворни, втулки обработайте жидкой смазкой.

Чтобы получить нужный осевой натяг, нужно подобрать определенное количество прокладок (но не менее пяти). Они устанавливаются на торцы корпуса кулака сверху и снизу. Их число должно быть одинаково. Войлочное кольцо сальника шаровой опоры пропитайте моторным маслом. Если есть возможность, после сборки проверьте мост на стенде. Если сборка произведена правильно, при торможении полуоси не должны нагреваться и чрезмерно шуметь. Течи через сальники, манжеты, болтовые соединения не допускаются.

Как разобрать мост

На первом этапе нужно снять тормозной барабан. Далее демонтируются хабы и ступицы. Попутно осмотрите подшипники, которые, возможно, износились, и придется покупать новые.

1. Отверните шланг тормозной системы, он будет мешать, и снимите тормозной щит;
2. Вытащите ШРУС;
3. Демонтируйте поворотный механизм и хвостовик;
4. Разделите чулок на две части;
5. Извлеките пару с одной части моста и второй.

Разборка моста, когда авто в вывешенном положении

Ремонт своими руками

Конструкция передней балки допускает проведение ремонтных работ своими силами, но часть работ выполняется в условиях сервиса. Например, владелец автомобиля не может корректно отрегулировать угол отклонения передних колес. В схеме балки предусмотрен упорный болт, не позволяющий отклонить кулак на угол больше 31-32°, но определение параметра возможно только на стенде.

Алгоритм действий при установке нового сальника ведущего вала:

1. Установить автомашину на ровную площадку, а затем затянуть стояночный тормоз и подложить под колеса упоры.
2. Отвернуть при помощи гаечных ключей 4 болта, удерживающих фланец карданного вала на ответной площадке, расположенной на хвостовике ведущего вала. Для облегчения процедуры рекомендуется обработать резьбу жидкостью WD40.
3. Вынуть болты и отвести приводной вал в сторону.
4. Открутить центральную гайку, удерживающую фланец с отражателем на ведущей оси редуктора переднего моста.
5. Подцепить отверткой или шилом изношенный сальник, а затем извлечь деталь из посадочного отверстия.
6. Протереть поверхность ветошью от остатков масла и пыли.
7. Установить на штатное место новый сальник, изношенная деталь используется в качестве оправки.
8. Смонтировать на вал шайбу и фланец, а затем затянуть гайку крепления.

В процессе самостоятельного обслуживания возникает необходимость корректировки схождения передних дисков с шинами. Для изменения параметра используется поперечная рулевая тяга, в которой предусмотрена муфта со стопорными гайками. Перед настройкой производится проверка шарниров рулевых тяг и ступичных подшипников, в которых не должно быть люфта. Для определения угла необходимо измерить расстояния между средними линиями на боковинах шин. При корректной настройке зазор спереди на 0,5-1,5 мм превышает расстояние между шинами сзади.

Ремонт и обслуживание переднего моста УАЗ Патриот

Для нормальной работы узла необходимо регулярно проводить обслуживание. Для этого необходимо визуально осматривать корпус на предмет подтеков смазки.

Производитель рекомендует менять смазочный материал после каждых 30000 км пробега. При использовании машины в экстремальных условиях этот показатель сокращается.

При необходимости выполнить ремонт переднего моста УАЗ Патриот следует провести разборку узла. Разобрать передний мост, можно не снимая с автомобиля. Разборка осуществляется следующим образом:

• Установить автомобиль эстакаду, смотровую яму или подъёмник;
• Обездвижить транспортное средство установкой под колёса противооткатных устройств;
• Слить отработанный смазочный материал из картера. Для этого необходимо подготовить емкость с широкой горловиной;
• Поддомкратить переднюю ось и установить ее на специализированные упоры;
• Демонтировать крышку корпуса и карданный вал;
• Где монтировать полуоси;
• Открутить гайку крепления фланца вала привода;

После выполнения этих действий, комплектующие редуктора переднего моста, будут доступны для замены. Сборка узла осуществляется в обратной последовательности. Для облегчения процедуры ремонта необходимо использовать схему устройства переднего моста УАЗ Патриот.

Из вышеперечисленного следует, что передний мост автомобиля УАЗ Патриот повышает показатели проходимости машины на бездорожье. Устройство узла делает его надежным и неприхотливым к условиям использования. Для нормальной работы механизма необходимо регулярно проводить обслуживание.
