Регулируем дифференциал на внедорожнике уаз патриот

Возможные неисправности и их проявление

Несмотря на простоту , из-за высокой нагрузки или нарушения правил эксплуатации возможно возникновение неполадок, которые легко диагностировать.

Для переднего моста характерны такие неисправности:

1. Повышенность шумов при работе моста. Такая неполадка устройства может быть вызвана:
   • нарушением регулировки и выработкой подшипников дифференциала;
   • неправильной регулировкой подшипников, выработкой шестерен в конструкции редуктора главной передачи;
   • низким уровнем масла в картере моста.
2. Повышенный уровень шумов при разгоне авто и торможении обусловлен:
   • нарушением зацепления или зазора шестерен главной передачи;
   • увеличением зазоров в подшипниках при отсутствии регулировки или в результате износа.
3. Стук, когда машина трогается, вызван износом оси сателлитов в механизме дифференциала.
4. Понижение уровня масла:
   • потеря сальником переднего моста упругости;
   • износ сальников внутреннего шарнира;
   • плохое закрепление крышки моста.
5. Шум во время движения при прохождении поворотов будет обусловлен износом деталей одного или нескольких шарниров равных угловых скоростей.

Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста. С учетом несложного устройства моста трудностей с ремонтом, как правило, не возникает.

Поворотный кулак переднего моста

Поворотный кулак и ступица. 1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба

Схема сборки поворотного кулака УАЗ:

1 — щиток тормозного диска; 2 — усилитель теплоизоляционного щитка датчика АБС; 3 — теплоизоляционный щиток датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9 — гайка; 10 — замочная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — цапфа поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шаровая опора; 20 — кожух полуоси

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Самое проблемное место моста

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Извлечение полуоси

Частые неисправности и способы их устранения

Мосты Спайсер на UAZ Patriot и других моделей отличаются надежностью и неприхотливостью к условиям использования. Большинство неисправностей автовладелец может устранить самостоятельно, не имея особых навыков и специализированного оборудования.

Масляные подтёки на картере

Потёки масла на корпусе моста свидетельствует о нарушении герметичности узла. Для устранения неисправности необходимо заменить вышедшие из строя сальники или прокладки. При установке прокладки смазываются герметиком. Нарушение прокладок или сальников может быть спровоцировано повышением давления в полости моста при нагреве смазки. При появлении потеков следует проверить работоспособность дыхательного клапана.

Повышенный шум при работе

Шум при работе механизма появляется в результате износа вращающихся частей или при некачественной смазке. Для устранения неисправности  следует проверить вращающиеся детали узла на предмет износа и при необходимости заменить их.

Залить качественное трансмиссионное масло.

Заклинивание узла

Поломка происходит из-за выхода из строя подшипников. Заклинивание вращающихся деталей может быть спровоцировано попаданием воды в полость моста через дыхательный клапан. Для предотвращения попадания воды на сапун крепят гибкий шланг второй конец, которого выводится в подкапотное пространство.

Отсутствие передачи крутящего момента к колесным механизмам

Нарушение передачи крутящего момента колесного механизма может быть вызвано износом шестерен главной передачи или поломкой полуоси. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Из вышеперечисленного следует, что мосты Спайсер на автомобиле УАЗ отличаются надежностью. Основные поломки это мелкие неисправности, которые автомобилист может устранить самостоятельно. Для нормальной работы узла необходимо регулярно проводить его обслуживание. Для этого  вовремя менять трансмиссионное масло и следить за состоянием дыхательного клапана.

Принцип действия системы полного привода

Нет сомнений, что полный привод — весьма приятный бонус для владельца любого авто. Преимущества в проходимости и устойчивость на скользком покрытии здесь на лицо. Однако такой привод может преподнести владельцу УАЗ Патриот некоторые неприятные моменты. Первый из них – это повышение топливного расхода.

Поговорим о преимуществах, поскольку их значительно больше в сравнении с негативными аспектами.

• сцепление с дорожным полотном существенно повышается;
• уверенный старт, особенно на скользкой поверхности;
• значительно улучшается проходимость;
• более прогнозируемая управляемость и устойчивость.

К недостаткам можно причислить сложность конструкции, хотя это сугубо субъективный аспект, ведь для большинства технически «подкованных» владельцев полный привод УАЗ Патриот в конструктивном плане не представляется чем-то особенным.

Рассмотрим, какие типы полноприводных систем здесь наиболее распространены.

В УАЗ Патриот разработчики применили именно второй тип системы, то есть полноприводный режим можно активировать вручную.

Такая схема наделена рядом преимуществ, а именно:

• возможность экономить топливо;
• включение при возникновении потребности;
• стоимость узлов существенно ниже в сравнении с вариантом, где полный привод подключается в автоматическом режиме.
• Осталось еще выяснить, как включить полный привод.

Как работает устройство? Главная роль в полноприводной системе УАЗ Патриот отведена кардану, с помощью которого вращение передается на задние колеса непосредственно через мост кормы. Это моноприводный режим, ведь передние колеса пока не подключены и обладают «статусом» ведомых. Ниже рассмотрим, как включить полный привод.

Заметим, что для энерговооруженных внедорожников такой конструкторский подход является оптимальным решением. Здесь уровень распределения момента между осями составляет 50 на 50 (в процентах).

Работа привода на 2 оси осуществляется по нижеприведенной кинематической схеме.

1. Крутящий момент с маховика мотора направляется в коробку передач, а с нее передается раздатке.
2. В раздаточной коробке присутствует специальный механизм – межосевой дифференциал. Он необходим для перераспределения вращающего усилия между осями.
3. Когда рычаг активации переднего привода отключен, то передача момента осуществляется только на заднюю ось.
4. Если рычаг включить, то раздаточная коробка начнет распределять момент уже между двумя осями.
5. Как отмечалось, усилие вращения передается карданным валам, причем не только заднего, но и переднего привода.
6. Для того, чтобы привести в действие задние колеса, конструкторы установили мост, который состоит из редуктора с дифференциалом и полуосей со ступицами. Примерно аналогичные узлы применены и для передачи момента к передним колесам.
7. Полезным свойством системы является наличие блокировки дифференциала. Эта функция позволяет повысить проходимость, так как синхронизирует вращение колес на одной оси при пробуксовке, а это не приводит к существенной потере момента.

Единственным недостатком опции фигурирует то, что систему не рекомендовано длительно использовать, иначе возможно быстрое появление шумов, вибраций и прочих признаков неисправностей в узлах привода.

Теперь поговорим, как включить полный привод в автомобиле UAZ Patriot.

Раздатка Даймос на Уаз Патриот схема

Мосты УАЗ Патриот устройство, передний мост UAZ Patriot

Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема в среде УАЗоводов. Особенно многих волнует передний мост UAZ Patriot, ведь конструктивно передний мост сложнее в ремонте и устройстве. Сегодня расскажем о мостах современного Патриота подробнее.Сначала немного истории ведущих мостов УАЗ и устройстве этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были “военные” и “колхозные”, они прилично отличались своим устройством между собой. В среде любителей внедорожников ценятся именно “военные” типы мостов. Но на нынешний УАЗ Патриот ставят совершенно иные мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриота типа “Спайсер” сейчас идут с увеличенной до 1600 мм колеёй. Ведь старые мосты имели всего 1445 мм и не подходили для довольно широкого Патриота. Так же в конструкции изменили картер главной передачи, который закрыт съемной стальной крышкой, а для доступа к главной передаче и дифференциалу теперь не надо снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего моста “Спайсер” схожи, а об особенностях мы поговорим чуть ниже. Итак, картер мостасостоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Передний мост УАЗ Патриот

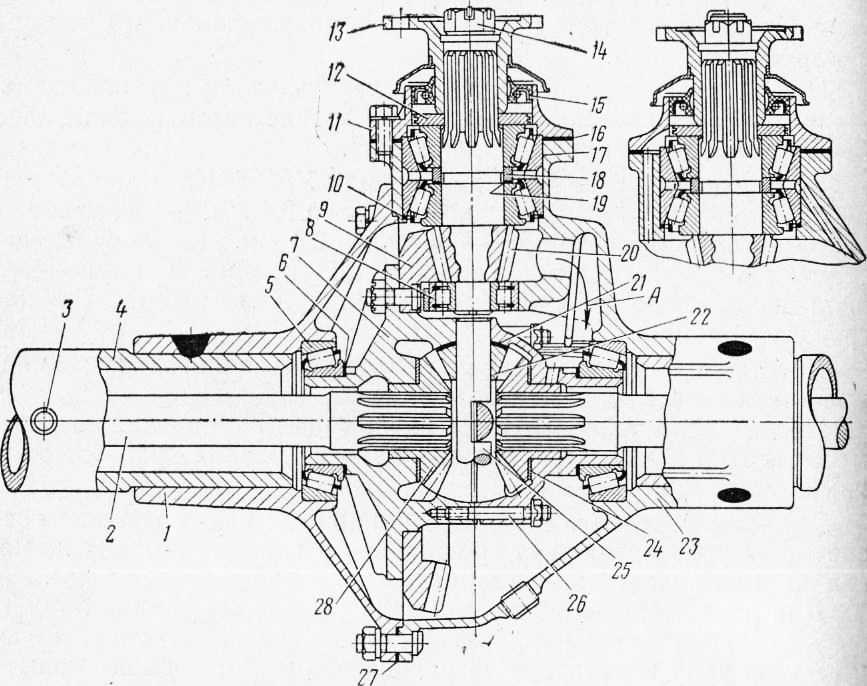

Схематично передний мост Patriot изображен на первой картинке в самом верху статьи. Основной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса кроме вращения, должные еще и поворачиваться. Изначально использовались ШРУСы типа “Вейс”, но от них отказались. Из-за особенностей конструкции, угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа “Бирфильд”, которые обеспечивают поворот на 32 градуса и более долговечные, из-за более равномерной нагрузки на элементы поворотного шарнира.

В качестве смазки для ШРУСа УАЗ Патриот используют только “ШРУС-4″, широко используемая ранее смазка “ЛИТОЛ-24″ для этих целей уже не подходит.

Задний мост УАЗ Патриот

Задний мост Patriot можно разглядеть на схематичном изображении чуть ниже.

Обычно задний мост “Спайсер” не доставляет владельцам внедорожника проблем. Главное, это постоянно следить за уровнем масла в картере моста. Поскольку переборка моста или замена главной передачи с дифференциалом лотерея. Можно довольно легко нарваться на сырой металл и потом ездить с постоянно гудящей трансмиссией.

Основные советы по эксплуатации мостов Патриота довольно просты – не следует ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздатки. Не стоит допускать длительной пробуксовки одного из колес, если вы застряли, это может привести к ускоренному износу моста. А вот при движении с температурой окружающего воздуха минус 30 передний мост лучше подключать.

Напомним, у серийного УАЗ Патриот нет блокировки межколесного дифференциала. То есть, если переднее правое колесо застряло в грязи, а переднее левое висит в воздухе, то вращаться будет только то, которое свободно. Так же и с задними колесами. Что бы не попадать в глупую ситуацию настоящие любители бездорожья доустанавливают межколесную блокировку самостоятельно. Сегодня существует несколько типов блокировок на любой вкус и кошелек.

Регулировка заднего моста УАЗ Патриот типа Спайсер

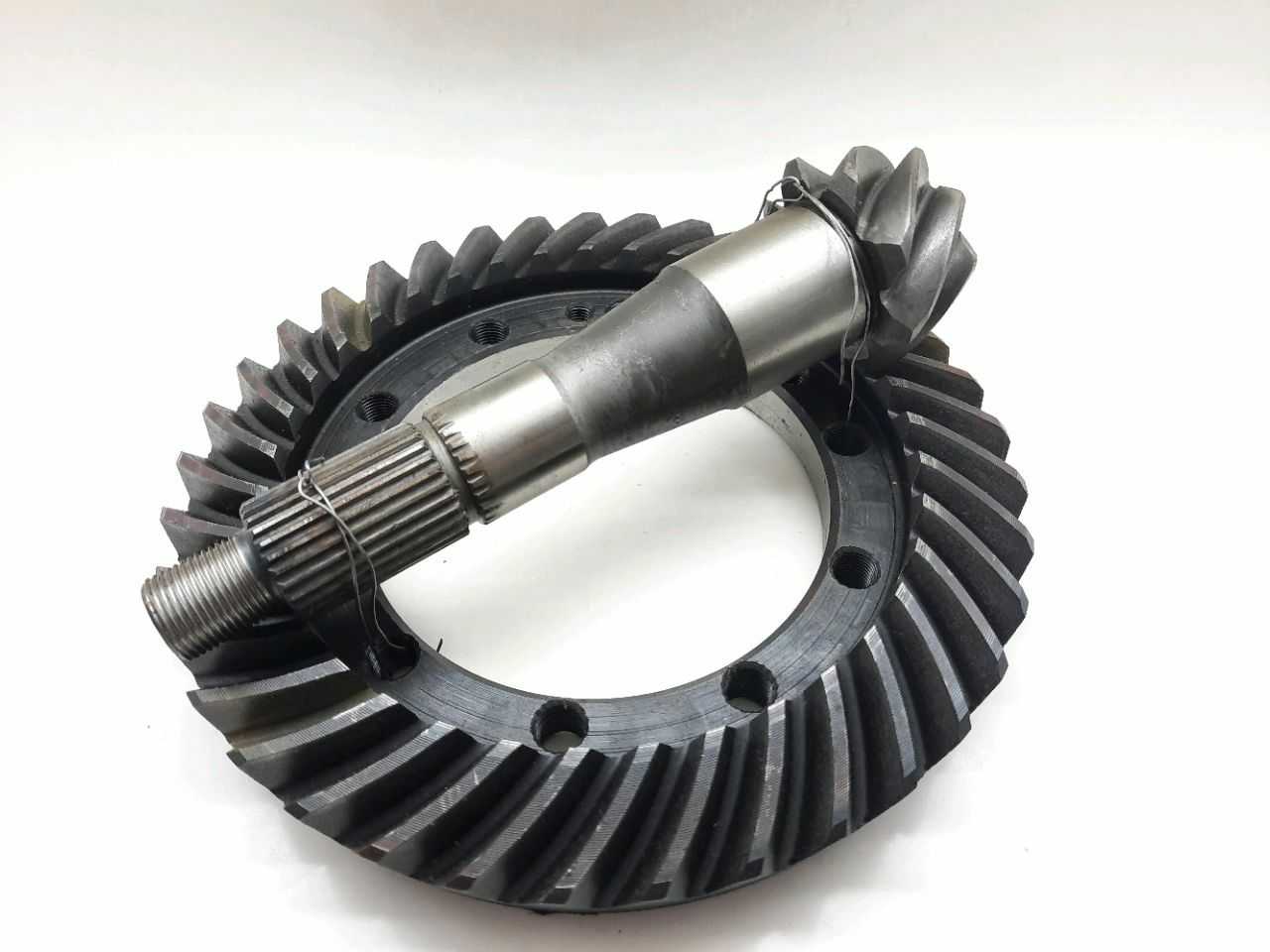

Регулировка ведущей шестерни главной передачи производится в следующем порядке:

1. Расчитайте толщину регулировочного кольца ведущей шестерни по формуле: δ1=В-(111,960+Г), с точностью ±0,025 мм. Размеры В и Г снимите с редуктора вашего заднего моста. Схема размеров В и Г представлена внизу на рисунке:
2. Установите подобранное регулировочное кольцо ведущей шестерни в картер 1 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот)
3. Запресуйте наружные кольца подшипников ведущей шестерни в горловину картера;
4. Наденьте маслоотгонное кольцо 13 на хвостовик ведущей шестерни и установите внутреннюю обойму заднего подшипника
5. Установите подсобранную ведущую шестерню в хвостовик картера заднего моста;
6. Оденьте распорную втулку 11, внутреннее кольцо переднего подшипника и кольцо 6 снаружи на ведущую шестерню;
7. Запресуйте манжету 10 в горловину картера заподлицо;
8. Оденьте фланец 7 на шлицы ведущей шестерни до упора;
9. Оденьте шайбу 9 и завинтите гайку 8 с усилием 18 — 25 кг/м. При закручивании гайки 8 непрерывно вращайте хвостовик ведущей шестерни для правильной установки роликов подшипника;
10. Измерьте обычными бытовыми ручными весами, цепляя их за отверстия фланца хвостовика, усилие проворачивание ведущей шестерни. Оно должно быть 0,1 — 0,2 кгс/м;
11. Закерните гайку 8 в шлиц хвостовика ведущей шестерни.

Регулировка ведомой шестерни главной передачи заднего моста УАЗ Патриот выполняется в следующей последовательности:

1. Определите размер регулировочной шайбы 12 (смотри рисунок в главе «Устройство заднего моста УАЗ Патриот») δ2=Б-(Е+50±х) в мм с точностью ±0,025 мм, где х — размер предельного отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), который нанесен электрографом на торце ведомой шестерни;
2. Установите подобранную регулировочную шайбу 12 и дифференциал в картер заднего моста;
3. Наденьте крышки подшипников дифференциала 29 и закрепите их болтами 28 с усилием 0,5 кг/м;
4. Отрегулируйте подшипники 15 дифференциала путем затяжки гайки 17, при этом вращайте дифференциал для правильной укладки его подшипников;
5. Проверьте суммарное усилие проворачивания ведущей и ведомой шестерни — 0,21 — 0,42 Н/м. Проверку осуществляйте путем проворачивания за фланец ведущей шестерни;
6. Измерьте боковой зазор (температурный зазор) в зацеплении ведомой и ведущей шестерен. Измерение производится стрелочным индикатором, прикрепленным к фланцу картера, в перпендикулярном направлении к зубу ведомой шестерни. Зазор должен находится в пределах 0,15 — 0,25 мм. Проверку производить на 3 — 4 зубьях, равномерно расположенных по окружности. Разброс значений зазора не должен превышать значения 0,05 мм. Если измеренный боковой зазор между ведущей и ведомой шестерней меньше 0,15 мм то нужно заменить регулировочное кольцо 27 меньшей толщины.

Проверка зацепления ведущей и ведомой шестерни по пятну контакта выполняется в следующей последовательности:

1. Окрасте по 2 зуба ведомой шестерни краской в 3 или 4 местах равномерно по окружности;
2. Вращайте дифференциал за ведомую шестерню до момента образования оттиска контакта;

3. № 1 указывает на правильный контакт шестерен.

   В остальных случаях необходимо будет выполнять следующие действия:

   • При контакте по вершине зуба (№ 2) ведущую шестерню подвиньте к ведомой. Для этого увеличьте толщину регулировочного кольца 12. Для сохранения размера бокового зазора на эту же величину уменьшите толщину регулировочного кольца 27.
   • При контакте у основания зуба (№ 3) ведущую шестерню отодвиньте от ведомой;
   • При контакте на узком конце зуба (№ 4), ведомую шестерню отодвиньте от ведущей ;
   • При контакте на широком конце зуба (№ 5), ведомую шестерню подвиньте к ведущей. Для этого увеличте толщину регулировочного кольца № 27. Для сохранения бокового зазора между ведомой и ведущей шестерней одновременно отодвиньте ведущую шестерню от ведомой. Для этого уменьшите толщинй регулировочного кольца 12.
4. Отворачивая по очереди крепежные болты 28, нанесите на их резьбу анаэробный герметик УГ — 6, предварительно обезжирив резьбовое соединение.
5. Заверните болты 28 с усилием 14 — 16 кгс/м;
6. Поставьте на крышку подшипника дифференциала стопорную пластину 19 и закрепите ее болтом 18 с усилием 1,1 — 2,5 кгс/м, предварительно нанеся на его резьбу анаэробный герметик;
7. Установите прокладку 24 и крышку 21 картера и затяните крепежные болты моментом 1,1 — 2,5 кгс/м;
8. Если при эксплуатации авто происходит нагрев картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90 oС (вода кипит на картере), то произведите регулировку редуктора заднего моста повторно.

Частые неисправности

Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.

Высокий уровень шума

Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.

Вам будет интересно почитать здесь: масло в мосты уаз

Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.

Подтекание масла

Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.

Полезный материал здесь: устройство переднего моста уаз буханка

Читайте про замену масла в раздатке УАЗ Патриот

Высыхание смазки

В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.

Популярный материал здесь: замена ступичного подшипника уаз патриот передний мост

Заклинивание узла

Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.

Интересный материал: прямой кардан на уаз патриот

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

• Подшипниковые.
• На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

Передний мост «Спайсер». Развал, схождение

Передний мост является управляемым мостом. Для облегчения
управления автомобилем передние управляемые колёса имеют развал (не
регулируемый
) в вертикальной плоскости и схождение в горизонтальной
плоскости.

Схождение колес. А

Для возврата колёс в среднее положение шкворни поворотных
кулаков наклонены в продольной и поперечной плоскостях.

Положительный развал – отклонение верхней части колеса от
вертикальной плоскости наружу.
Угол развала у мостов «Спайсер»
составляет a = 1° – 30″. Развал колёс оказывает влияние на износ шин. При
развале до 2° износ будет не очень большим. При эксплуатации автомобиля
за счёт износа шкворней, вкладышей и усталостного износа балки моста
положительный развал постепенно уменьшается до нуля, а затем отклонение
колёс переходит в сторону отрицательного развала, что ухудшает
поворачиваемость колёс.

В результате наклона колёс при развале возникают силы, стремящиеся
вернуть их в разные стороны при движении. Появляется поперечное
проскальзывание колёс, что способствует износу шин и затрудняет
управление автомобилем. Для устранения вредных последствий развала
колёса устанавливают со схождением. При этом расстояние между ободами
колёс на уровне передней оси спереди на несколько миллиметров меньше,
чем сзади.

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации
управляемых колёс в среднем положении, но его действие заметно только на
больших скоростях движения при значительных центробежных силах.
Измерителями стабилизации колёс при выходе автомобиля из поворота
служат стабилизирующий момент и угловая скорость поворота колеса при
возвращении его в нейтральное положение.

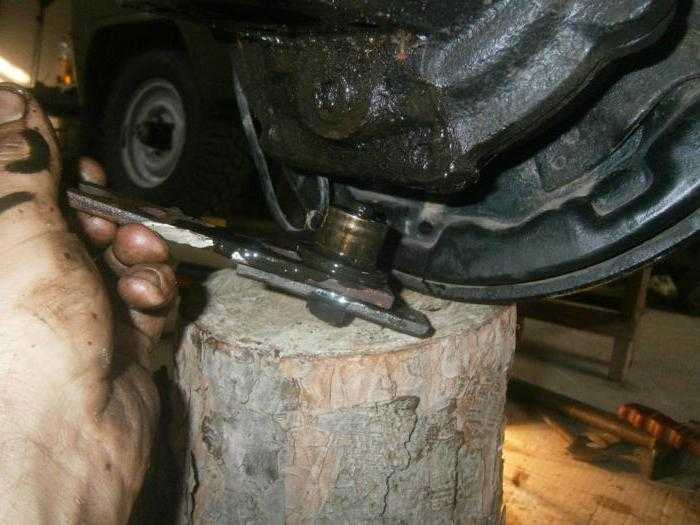

Замена сальника поворотного кулака Уаз Буханка

Кулак поворотный предназначен для изменения направления движения УАЗ буханки путем усиления давления на рулевые рычаги, из-за чего и происходит изменение угла колес.

Этот узел ТС является одним из наиболее значимых. Кулак поворотный является основанием для ступицы и за счет шаровых опор крепится к другим деталям. Изготавливается деталь обычно из стали, благодаря чему она может выдерживать колоссальные нагрузки.

При всем этом, деталь должна быть максимально облегченной, для улучшения амортизации и управляемости.

В УАЗ Буханка главная передача и дифференциал у переднего моста и у заднего по конструкции аналогичны. Поворотный кулак входит в узел шарового шкворня. Он принимает на себя ту нагрузку, которая во время движения приходится на мост. Тем более эти нагрузки велики во время езды по пересеченной местности.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

• необходимости замены вкладышей или сальника узла;
• деформации поворотного кулака, что требует замены шаровой опоры;
• при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

• диаметра опоры и полусферы;
• толщины вкладышей;
• толщины и посадочного места сальника.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

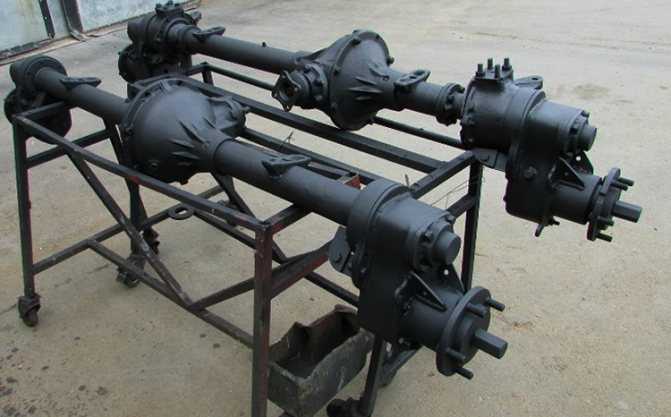

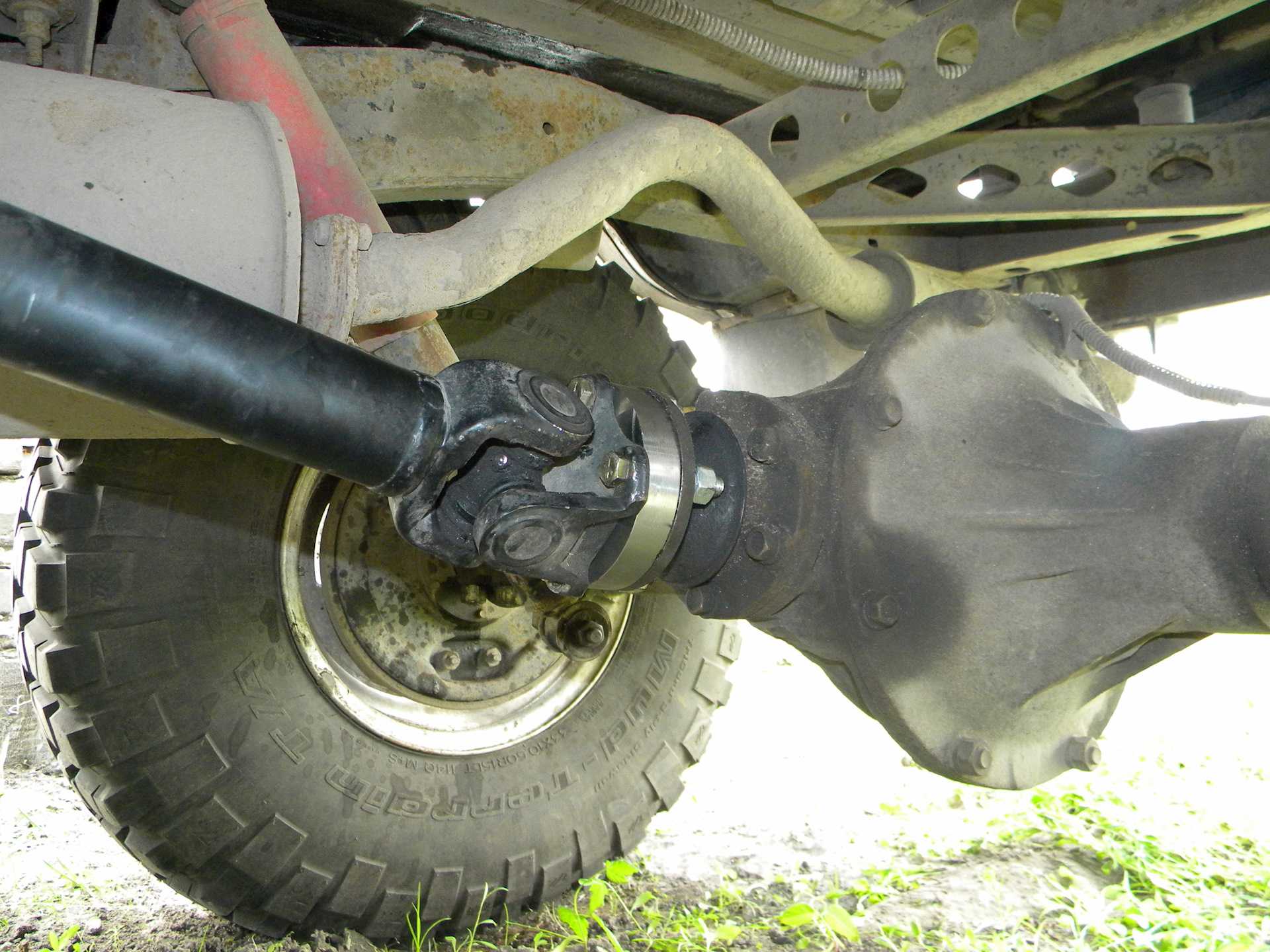

Грамотный ремонт фронтального моста УАЗ «буханка»

УАЗ 3741 — вэдовый российский грузопассажирский автомобиль, в прошлые годы выпускавшийся под индексом УАЗ 452. За соответствующую форму кузова получил народное прозвище «буханка». В заводской комплектации имеет цельнометаллический кузов, рессорную подвеску и 4 ведущих моста с неблокирующимися дифференциалами, передающими усилие на нашему клиенту остается 4 колеса.

Задний привод неизменный, фронтальный — подключаемый. Мосты унифицированы с УАЗ 31512. Грузоподъемность — 850 кг. Клиренс — 220 мм. Ремонт фронтального моста УАЗ 3741 требуется нечасто, так как конструкция его достаточно надежная. В основном все сводится к замене ступичных подшипников и масла в дифференциале, шаровых и шкворнях. Однако время от времени нужно снимать мост. И делать это приходится самостоятельно, потому что центры по обслуживанию УАЗ встречаются не всегда.
