Рулевой редуктор нива шевроле: схема узла, особенности ремонта и регулировки своими руками

Обслуживание и регулировка червячного узла

Как и любой другой узел, рулевой редуктор требует проведения регулярного обслуживания. Наши рекомендации помогут Вам избежать крупных затрат на ремонтные работы и преждевременную замену узла:

Ежесезонный визуальный осмотр позволяет своевременно обнаружить течь масла через уплотнения и сальники, механические микротрещины и другие эксплуатационный дефекты каркаса редуктора.
Своевременная настройка зазора червяка привода поможет избежать повышенного биения всего механизма, повышенного уровня шума при вращении, избежать появления эффекта ”тугой руль”ю
Регулярный мониторинг требуемого уровня масла в в корпусе червячной передачи и соблюдение периодичности замены масла по пробегу.

Базовый рулевой редуктор оснащен червячной парой, в которой в процессе работы происходит механическое трение червяка и червячной шестерни.

Регулировка

После процедуры ремонта или замены червячного привода руля необходимо произвести регулировочные настройки.

Люфт, измеряемый величиной свободного хода рулевого обода, должен находится в пределах 5°.

Порядок настройки оптимальной работы:

Открываем капот и находим в левой части подкапотного пространства ( по движению ТС) необходимый нам агрегат. На верхней части крышки редуктора установлен регулировочный винт и стопорная гайка.
Ослабляем стопорную гайку. Шлицевой отверткой вращаем регулировочный винт по часовой стрелке, при этом люфт РУ должен уменьшаться.

Если длины винта уже не хватает для регулировки, то узел необходимо заменить.

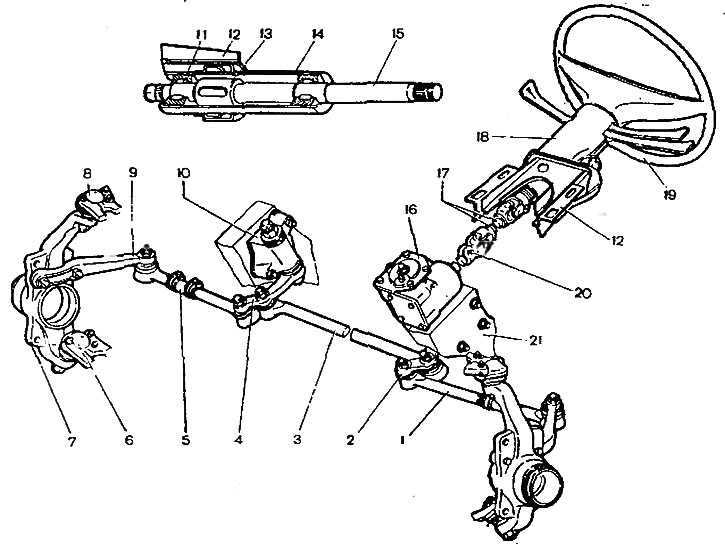

Рулевое управление Шевроле Нива

__________________________________________________________________________________________________

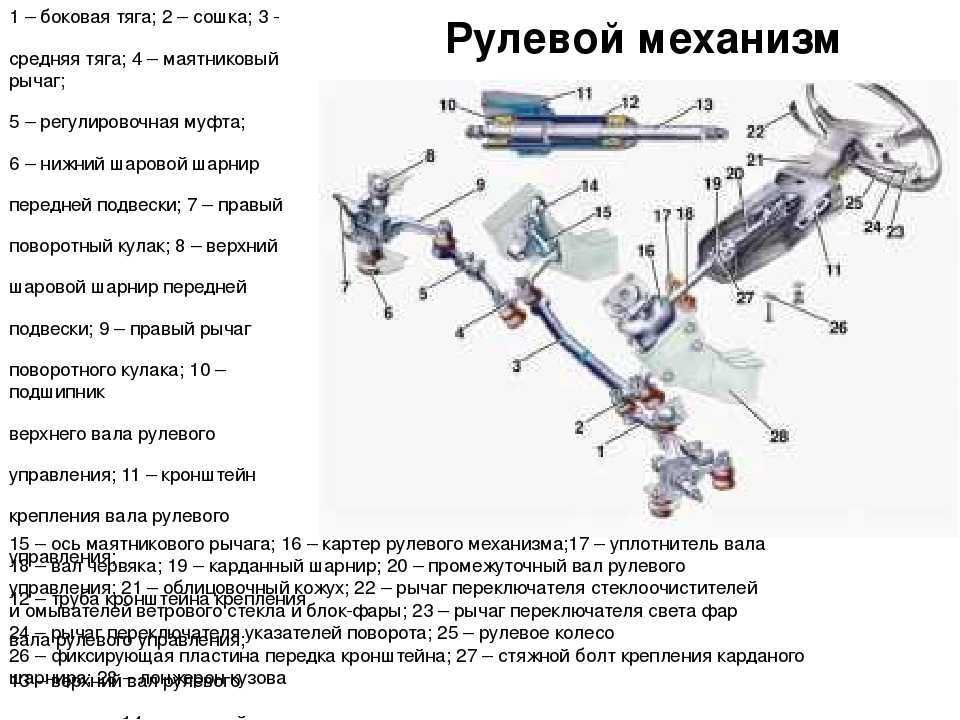

Рулевое управление Шевроле Нива — с механической связью и гидроусилителем. Рулевой механизм типа «винт — шариковая гайка — сектор» с распределительным клапаном. Рулевая трапеция образована тремя рулевыми тягами (одна средняя и две боковых), сошкой, маятниковым рычагом и рычагами поворотных кулаков. Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем (коротком) наконечнике — правая резьба, на наружном — левая. На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги увеличивается или уменьшается, что нужно для регулировки схождения колес. Муфта фиксируется на наконечниках стяжными хомутами. На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в поворотных рычагах и зафиксированы гайками со шплинтами. Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками. В корпусе кронштейна установлены два подшипника, в которых вращается ось маятникового рычага. В систему гидроусилителя руля входят: лопастной насос, бачок для рабочей жидкости, радиатор для охлаждения рабочей жидкости, шланги подвода и отвода жидкости и рулевой механизм.

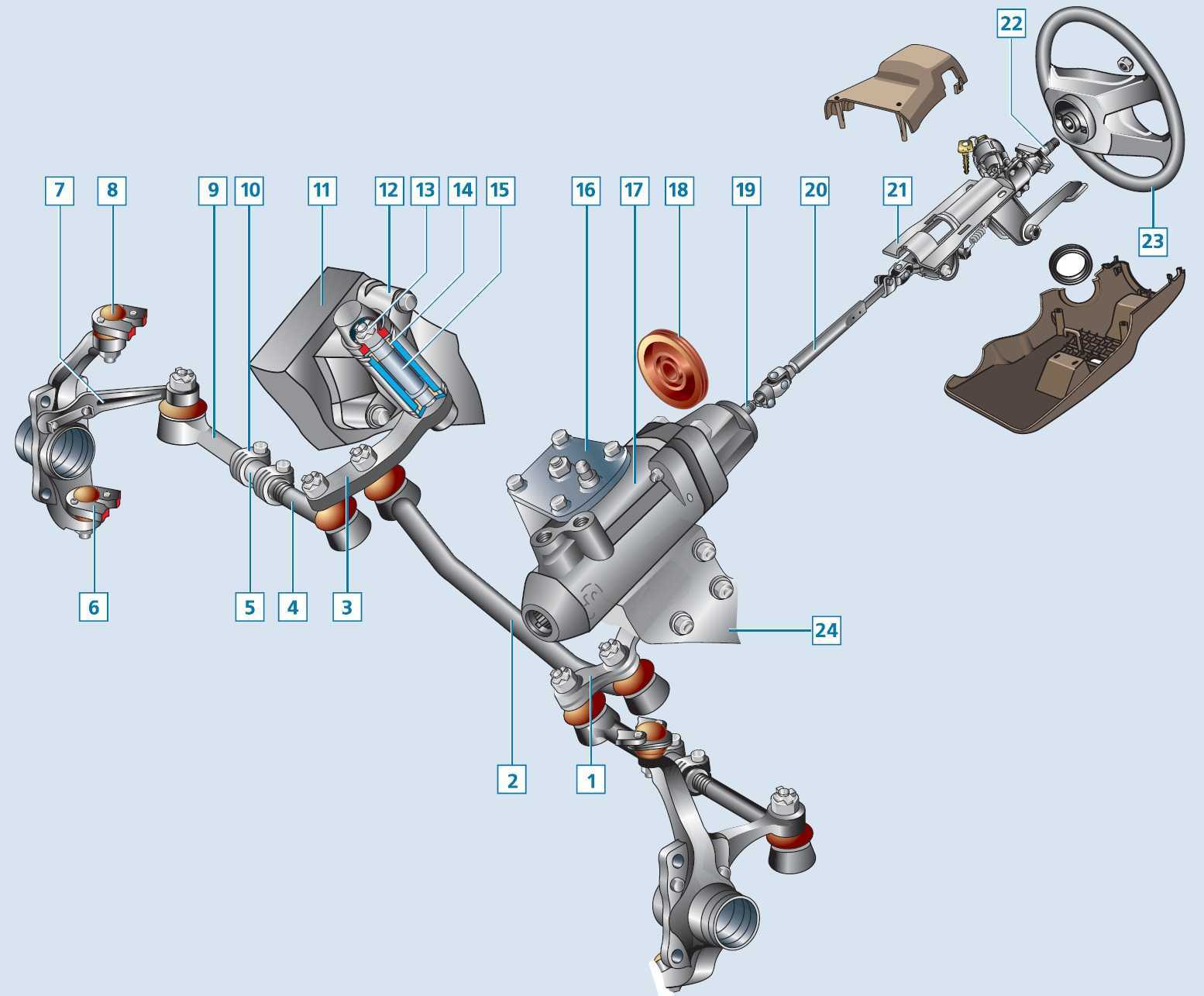

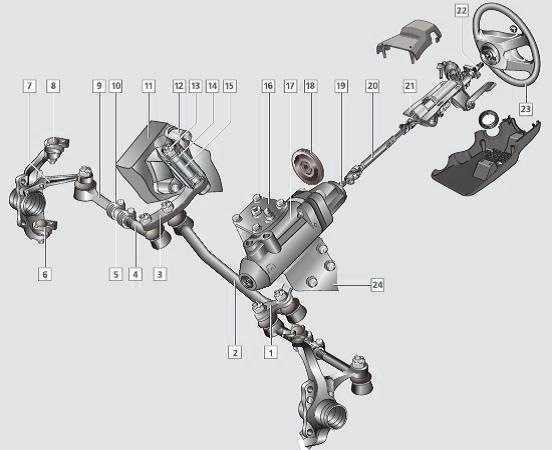

Рис.39. Рулевой механизм (редуктор) в сборе с приводом

Рис.40. Гидроусилитель рулевого управления ВАЗ-2123 Нива

Снятие боковой рулевой тяги Шевроле Нива

Замена грязезащитных колпачков и наконечников рулевых тяг

Снятие средней рулевой тяги Шеви Нива

Снятие рулевой колонки Шевроле Нива

Прокачка системы гидроусилителя руля

Снятие рулевого механизма (редуктора)

Снятие насоса гидроусилителя руля

Снятие радиатора ГУР Нива ВАЗ-2123

— Установку радиатора проводим в обратной последовательности.

__________________________________________________________________________________________________

______________________________________________________________________________________________

Эксплуатация и ремонт

Нива ВАЗ-2123

Секреты механизма

Помимо этого на усилие влияют шаровые опоры и их состояние. На ВАЗ 2121 установлено четыре опоры, при этом повреждение или поломка даже одной приведет к не качественной работе всего рулевого механизма. Периодический контроль состояния пыльников, своевременная регламентная замена шаровых, применение качественных запасных частей положительно влияют как на снижение усилия на руле, так и на управляемость Нивы 2121 в целом. Новые шаровые опоры при замене необходимо проверить на предмет количества смазки и целостности пыльника, так как негерметичность колпака в разы снижает ресурс узла и вызывает повышение трения.

Замена жидкости

Если нужно поменять жидкость для гидроусилителя руля Нива Шевроле то сделать это можно следующем образом:

Чтобы жидкость во время залива не вытекала нужно заглушить отверстие в штуцере бочка,отводящий шланг опускаем концом в емкость куда будет сливаться отработка. Запускаем двигатель и начинаем вращать руль, при этом доливаем новую жидкость и сливаем старую, руль необходимо повернуть в разные стороны раза четыре. После этого устанавливаем бачок на свое место, подсоединяем обратно все шланги и доливаем новую жидкость до нужного уровня.

Прокачка

После замены прокачайте систему следующим образом:

Установите руль в среднее положение
Заведите двигатель секунд на 30 и заглушите его, при этом руль вращать не нужно
Когда мотор заглушен руль нужно повернуть до упора в любую сторону
У выпускного клапана имеется защитный колпачок который нужно снять
Поворачиваем до упора руль в другую сторону, в это время должен выйти воздух через клапан, после чего побежит жидкость
Закрываем колпачок обратно.
Доливаем масло, запускаем двигатель поворачиваем руль обратно до упора, выключаем мотор.
Доливаем масло до верхней метки

Ремонт впускного клапана стиральной машины своими руками
Как сделать симулятор автомобиля
Ремонт штуцера расширительного бачка автомобиля своими руками
Джили эмгранд fe1 как сделать фары прямой
Как сделать на телефоне xiaomi

Основная информация

Практически все современные транспортные средства оснащаются гидроусилителями рулевого колеса. Установление усилителя руля на Шевроле Нива является просто необходимым, потому как благодаря этому оборудованию обеспечивается поворот рулевого колеса. Рулевой гидроусилитель или, как его сокращенно называют ГУР, является гидравлической системой транспортного средства, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории.

Усилитель руля является одним из самых важных элементов руководства любым транспортным средством.

Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода.

Насос гидроусилителя руля Шевроле Нива

Благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Гидроусилитель руля для автомобилей марки Шевроле Нива включает в себя такие основные элементы:

Насос. Благодаря этому устройству обеспечивается циркуляция функционирующей жидкости и давления.
Рулевой редуктор с распределением. С его помощью обеспечивается поток воздуха, который направляет масло в необходимый цилиндр или же назад в бачок.
Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает сопротивление от насоса к цилиндру, а также смазывает все пары. Оно располагается в пластмассовом бачке с фильтрующем веществом, а в его пробке размещается щуп, определяющий уровень жидкости. К тому же, все узлы объединяют шланги с высоким давлением, которые создают циркулирование жидкости в усилителе.

Насос рулевого усилителя является элементом, который входит в механизм руля автомобиля, а предназначается он для нагнетания жидкости и обеспечения ее циркуляции в механизме руководства рулем.

ГУР Шевроле Нива

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Шевроле Нива, таких как:

Удобство регулировки технических характеристик руководства;
Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива.

Ремонтные работы

Из-за активного использования и больших нагрузок насос усилителя руля довольно часто нуждается в ремонте. Для начала давайте рассмотрим основные причины, по которым насос усилителя может сломаться.

Итак, причины поломки насоса гидроусилителя руля:

Завоздушивание системы;
Накопление пыли и грязи в системе;
Перегревание насоса;
Использование неправильно подобранной жидкости;
Несвоевременное проведение замены жидкости;
Вытекание жидкости из системы;
Перегибание масляных магистралей системы;
Неправильный монтаж, обслуживание или ремонт системы.

Все детали можно отремонтировать и насос усилителя руля не исключение. Сложность заключается только в том, что насос гидроусилителя руля для транспортного средства Шевроле Нива не разбирается, а значит, в нем нет никаких крышек или стопорных колец. Но отремонтировать насос гидроусилителя руля все же можно. Для начала нужно снять и разобрать насос гидроусилителя по инструкции, которая прилагается к комплекту.

Закрепить новый подшипник в конструкции насоса можно несколькими способами:

Сделайте выточку с внешней стороны подшипника, просверлите отверстия с резьбой в стенке насоса, установите новый подшипник и закрепите его при помощи заточенных болтиков.
Закрепите подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса.

После завершения ремонта нужно собрать насоса гидроусилителя насоса в обратном порядке

Обратите внимание на то, что после проведения ремонта новые детали могут создавать некий шум, но это все навсего притирка новых деталей. После проведения ремонта обязательно замените жидкость гидроусилителя руля

Регулировка рулевого редуктора Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

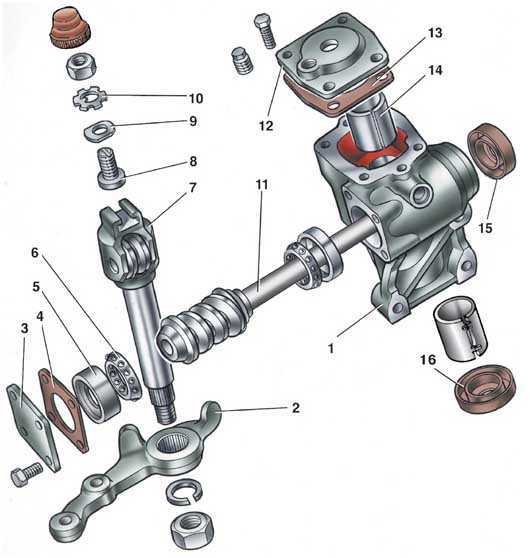

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Картинка спизжена с просторов интернета (с) х.з кто

Картер
Сошка
Нижняя крышка картера
Регулировочные прокладки
Наружное кольцо подшипника вала червяка
Сепаратор с шариками
Вал сошки
Регулировочные винт
Регулировочная пластина
Стопорная шайба
Вал червяка
Верхняя крышка картера
Уплотнительная прокладка
Втулка вала сошки
Сальник вала червяка
Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива

В первую очередь с редуктора следует слить масло.
Отсоединив тяги и выкрутив болты крепления редуктора к лонжерону кузова, снимаем его с автомобиля.
Снимаем сошку. Выкручиваем гайку его крепления. Сошка как правило сильно прикипает, для ее снятия, следует наносить по ней резкие удары молотком.
Затем откручиваем болты крепления верхней крышки корпуса редуктора и снимаем ее вместе с регулировочными прокладками.
Теперь из картера следует вытолкнуть наружное кольцо подшипника. Для этого используем вал червяка.
После чего вынимаем вал вместе с сепаратором.
Снимаем сальники вала червяка и вала сошки.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

Своевременный визуальный осмотр.
Своевременный контроль уровня масла в редукторе.
Своевременная регулировка.

Своевременный визуальный осмотр, позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Контроль уровня масла – сюда так же входит своевременная замена масла.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.

Источник

Схема и описание конструкции

Рулевой редуктор — это отдельный узел в системе РУ, основным элементом которого является червячный вал. Он увеличивает усилие, прикладываемое водителем на управляемые колеса в момент вращения руля.

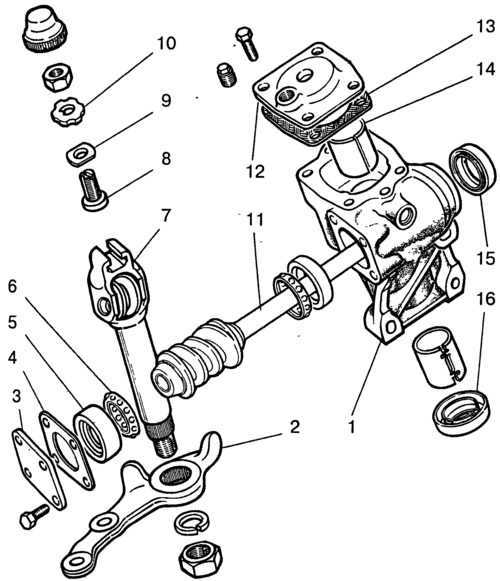

Типовая схема рулевого редуктора Нива Шевроле:

Данная деталь имеет оригинальный заводской номер: 2123-3400010-20.

Механизм выпускается на рынок в сборе с сошкой в фирменной бело-синей картонной упаковке с сертификатом качества и годовой гарантией.

На а/м Chevrolet Niva применен механизм, в котором установлен червяк глобоидного типа (переменный диаметр вала). Данная конструкция обеспечивает надежное управление ТС на любых скоростях и разном дорожном покрытие.

В редукторе рулевой системы червячный вал опирается на 2 подшипника качения, такое же количество подшипников поддерживают вращение вала сошки.Шариковые подшипники выполняют функцию снижения трения основных деталей, также облегчая поворот руля в разные стороны.

В момент вращения рулевого колеса осуществляется передача вращающего момента от валов рулевой колонки на червячный узел, который находится в зацепление с роликом, расположенным на валу сошки.

Сошка соединяет систему тяг рулевого управления через шарнирные пальцы. Передача движения со средней тяги к правой боковой происходит через маятниковый рычаг.

Червячный рулевой механизм, применяемый на ТС повышенной проходимости, достаточно ударостойкий. Он легко воспринимает все вибрации и неровности от дорожного покрытия

За счет простоты своей конструкции, он обладает высокой степенью износостойкости, обеспечивая ВАЗ 2123 неплохую маневренность при разных условиях дорожного движения и любых скоростях.

В процессе эксплуатации ТС в червячном редукторе со временем происходит выработка подвижных элементов и увеличивается технологический зазор. В результате чего появляются посторонние звуки. Первыми признаками нарушения регулировки является биение и значительное увеличение свободного хода руля, теряется четкость управления транспортного средства.

Все это прямо пропорционально сказывается на безопасности вождения данного автомобиля.Если вовремя не выполнять регулировку, подтяжку данного люфта главной пары, то из-за появившегося биения начинают образовываться задиры на металле червяка и сошки и привод полностью выходит из строя.

Как устранить люфт руля с помощью регулировки

Начните с закрепления автомобиля на подъемнике или на ровной площадке с надежной поддержкой. Убедитесь, что передние колеса находятся в положении прямо.
Откройте капот и найдите регулятор люфта рулевой колонки. Обычно он расположен в районе рулевой коробки или под панелью приборов.
Поставьте автомобиль на ручной тормоз или заклиньте задние колеса, чтобы предотвратить его передвижение.
С помощью инструментов (например, ключа или гаечного ключа) ослабьте гайку на регуляторе люфта рулевой колонки.
Постепенно поворачивайте регулятор влево или вправо, чтобы устранить люфт. Обычно его нужно поворачивать против часовой стрелки, чтобы уменьшить люфт.
Осуществляйте короткие проверочные поездки, чтобы оценить эффективность регулировки. Если люфт уменьшился, но не исчез полностью, повторите процедуру регулировки.
Когда люфт рулевой колонки полностью устранен, затяните гайку на регуляторе, чтобы закрепить его положение. Убедитесь, что регулятор не перемещается самостоятельно.
После завершения регулировки закройте капот автомобиля и проверьте, не появился ли новый люфт после езды на неровной дороге. Если люфт снова появился, повторите процедуру.

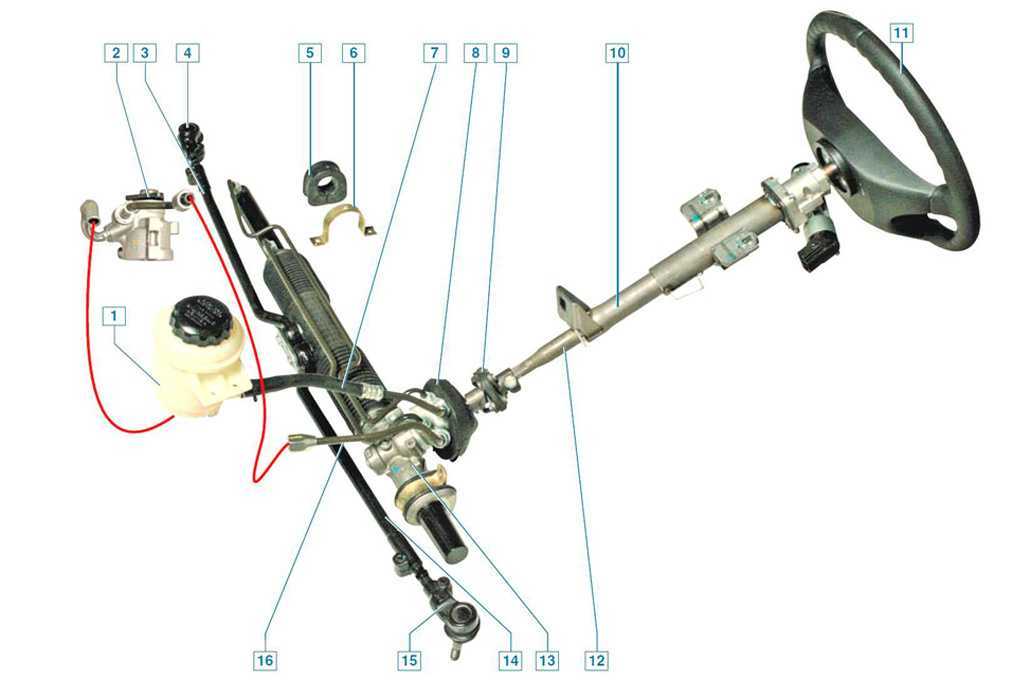

Регулировка рулевой рейки ВАЗ-2112: фото и видео, полезные советы

Среди владельцев ВАЗ-2112 бытует мнение о том, что рулевая рейка очень сложно регулируется, а порой и вовсе подлежит только замене. Абсолютно точно заявляем вам, что это не так!

На видео показан процесс регулировки рулевой рейки на переднеприводном семействе автомобилей ВАЗ 2110-2112.

Без труда!

Благодаря конструкции автомобиля, без всякого труда, снять и отрегулировать, либо отрегулировать сразу на месте рулевую рейку под силу любому автолюбителю, ведь достаточно только внимательно прочитать нашу инструкцию.

Причины неисправности рулевой рейки

Если во время движения, чаще по неровной дороге вы обнаружите, что в руль все вибрации передаются достаточно сильно, то скорее всего требуется регулировка рулевой рейке.

Замена жидкости в рулевом механизме

Любому транспортному средству периодически требуется ремонт и обслуживание, и рулевое управление также нужно поддерживать в исправном техническом состоянии. Чтобы гидроусилитель дольше работал, в механизме необходимо своевременно менять жидкость, обычно замена производится в два года один раз. Еще подобную работу выполняют, если:

жидкость потемнела, в ней обнаружены грязь, различные примеси, или присутствует запах гари;
машина куплена недавно, и неизвестно, что залито в бачок ГУР;
загудел гидроусилитель, есть предположение, что после произведенной замены жидкости гул пропадет.

Жидкость в гидросистеме рулевого управления поменять несложно, работу выполняем в следующем порядке (на примере Хендай Гетц):

глушим мотор, открываем капот;
поддомкрачиваем переднюю часть машины, вывешиваем ее на козлах так, чтобы передние колеса могли вращаться свободно;
у бачка ГУР отворачиваем крышку;
подготавливаем емкость для отработки (пластиковую бутылку), берем шприц, выкачиваем с помощью его содержимое бачка;
плоскогубцами разжимаем хомут, затем сдергиваем шланг обратки;
делаем самодельную заглушку (ее можно изготовить из отрезка старого шланга и ненужной свечи), крепим это приспособление на штуцере;
конец снятого патрубка с бачка гидроусилителя опускаем в пластиковую бутылку, и дальше работу нужно производить вдвоем – один человек держит емкость, второй вращает руль вправо и влево, ненадолго его задерживая в крайних положениях;
жидкость из системы начнет выкачиваться в бутылку, из рулевого управления ее должно выйти примерно 0,5 л;
затем можно промыть систему – наливаем в бачок около 0,2 л свежей жидкости, повторяем всю операцию заново;
после промывки удаляем заглушку, ставим на место патрубок, закрепляем хомут;
заправляем систему новой жидкостью, одновременно вращая рулем, также удерживая его несколько секунд в крайних положениях;
после того как воздушные пузырьки перестанут выходить из бачка, операцию можно считать законченной. Воздух необходимо выгнать весь, иначе после запуска двигателя жидкость вспенится, а насос ГУР загудит.

Запускать двигатель при прокачивании воздуха не нужно, а новой жидкости следует залить столько, чтобы она была на уровне между метками MIN и MAX. Обычно для заправки с учетом промывки на автомобиле Hyundai Getz требуется не более 1 л жидкости, по окончании проведенной операции опускаем передние колеса на место, а после запуска двигателя производим доливку системы, если это потребуется.

Схема и описание конструкции

Типовая схема рулевого редуктора Нива Шевроле:

Данная деталь имеет оригинальный заводской номер: 2123-3400010-20.

Механизм выпускается на рынок фирмой ООО «Рулевые системы» в сборе с сошкой в фирменной бело-синей картонной упаковке с сертификатом качества и годовой гарантией.
